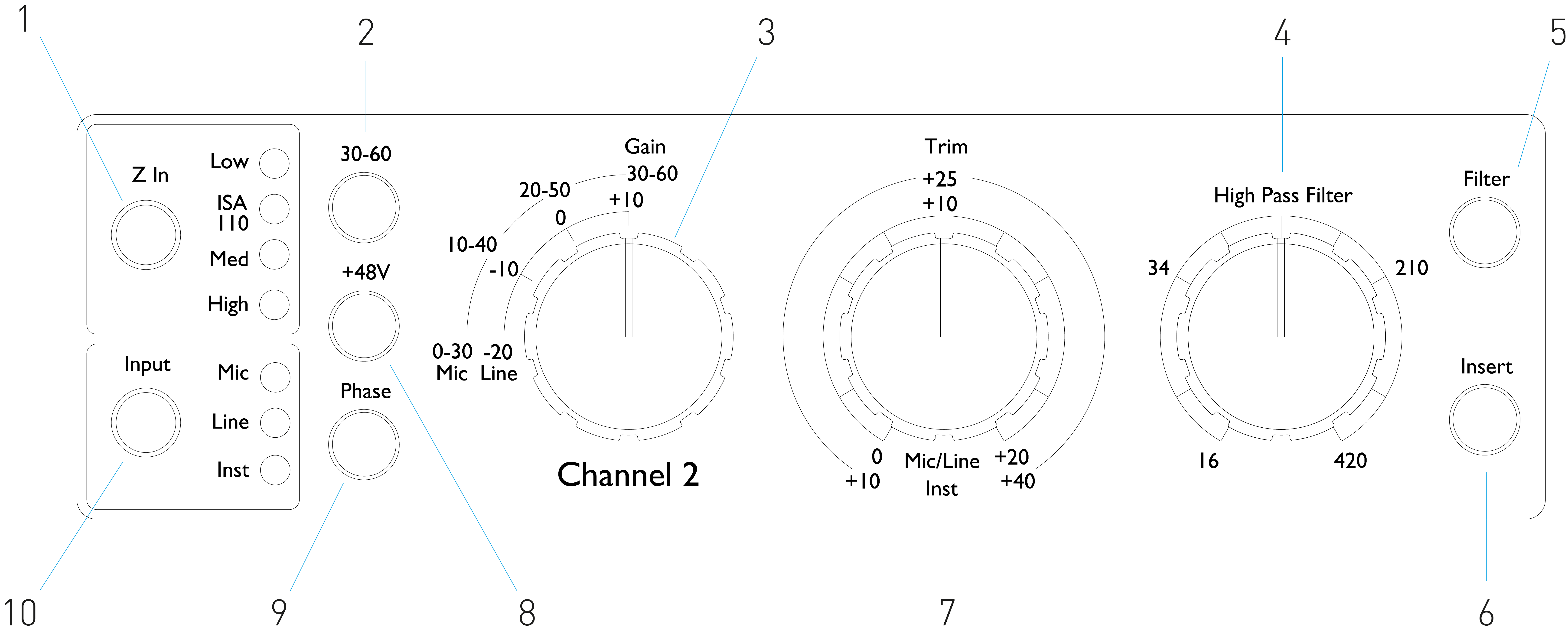

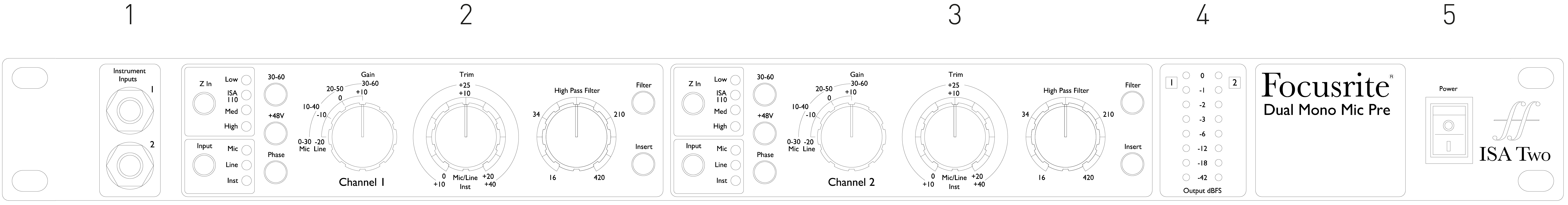

Mikrofoneingangsimpedanz (Z In) Auswahl
-
Wählt die höchste (30-60 dB) Mikrofonverstärkungsbereich am Gain-Schalter
-
10 dB abgestuftes Mikrofon/Line Gewinnen Schalter Mic: 0-30 / 30-60 Line: -20 +10
-
Filter-Roll-Off-Frequenzpoti
-
Wendet den Hochpass mit variabler Frequenz an Filter zum ausgewählten Eingang
-
Schaltet die externe um Einfügen in den Kanalpfad zurückkehren
-
Eingang Trimmen Poti Mic/Line: 0 +20 dB Instrument: +10 +40 dB
-
Gilt +48V Phantomspeisung für den Mikrofoneingang XLR
-
Kehrt die Polarität um (Phase) des ausgewählten Eingangs
-
Eingang Quellenauswahl
Der Eingang Mit der Taste wählen Sie die Eingangsquelle für den Hauptkanalpfad aus: Mic/Line/Instrument.
Drücken Phase kehrt die Polarität des ausgewählten Eingangs um. Dies kann nützlich sein, wenn mehrere Mikrofone in unmittelbarer Nähe verwendet werden (z. B. an einem Schlagzeug).
Der Gewinnen Der Schalter passt die Mikrofonverstärkung in 10-dB-Schritten an. Der Bereich liegt entweder bei 0–30 dB oder bei 30–60 dB 30–60 Schalter gedrückt wird. Mit dem ist eine zusätzliche stufenlose Verstärkungsanpassung von 0–20 dB möglich Trimmen Kontrolle.
Achtung
Um einen übermäßigen Pegelsprung zu vermeiden, wird empfohlen, den gestuften Gain-Schalter auf Minimum zu stellen, bevor Sie den 30-60-Schalter drücken.
Bevor Sie mit der Aufnahme beginnen, stellen Sie den Trim-Regler in die Nähe seiner Mittelposition. Dies ermöglicht eine schrittweise Anpassung der Verstärkung nach oben oder unten, ohne dass die Stufensteuerung verwendet werden muss.
Durch Drücken der +48V Die Taste wendet Phantomspeisung auf den Mikrofoneingang XLR an. Dieser Schalter hat keinen Einfluss auf die Line- oder Instrument-Eingänge.
Wenn Sie nicht sicher sind, ob Ihr Mikrofon Phantomspeisung benötigt, lesen Sie bitte im Handbuch nach. Bestimmte Mikrofone (insbesondere Bändchenmikrofone und unsymmetrische Mikrofone) können durch Anlegen von Phantomspeisung beschädigt werden.
Der Gewinnen Der Schalter stellt die Verstärkung in 10-dB-Schritten zwischen -20 dB und +10 dB ein. Mit dem kann eine stufenlose Verstärkungsanpassung von bis zu 20 dB hinzugefügt werden Trimmen Kontrolle.
Der Instrumenteneingang erfolgt über eine standardmäßige 1/4-Zoll-Monoklinke (DI) auf der Vorderseite. Der Pegel wird mit eingestellt Trimmen Steuerung und ist stufenlos von +10 dB bis +40 dB einstellbar.
Drücken Sie bei ausgewähltem Mikrofoneingang die Taste Z In Mit der Taste blättern Sie durch die vier Optionen für die Eingangsimpedanz des Transformator-Vorverstärkers. Die Werte sind in der Tabelle aufgeführt.
Tipp
Informationen zur Impedanzauswahl finden Sie unter Eingangsimpedanz des Vorverstärkers.
Die Line-Eingangsimpedanz ist auf 10 kΩ festgelegt und wird durch den Z-In-Schalter nicht beeinflusst.
Durch Drücken der Filter-Taste wird der Hochpassfilter mit 18 dB/Oktave in den Kanalpfad eingefügt; Es wird auf den ausgewählten Eingang angewendet. Mit der Hochpassfiltersteuerung kann die Roll-Off-Frequenz im Bereich von 16 Hz bis 420 Hz eingestellt werden.
Tipp
Der Filter ist nützlich, um unerwünschte tiefe Frequenzen zu entfernen, z. B. Rumpeln, das durch am Boden montierte Mikrofonständer usw. übertragen wird.
Drücken Einfügen platziert das Insert-Return-Signal vor dem Ausgangsanschluss im Kanalpfad und ermöglicht so die Einbindung externer Effektgeräte.
Der Insert Send ist immer verfügbar und liegt hinter den Eingangs-Gain- und Filter- und Phasenreglern.

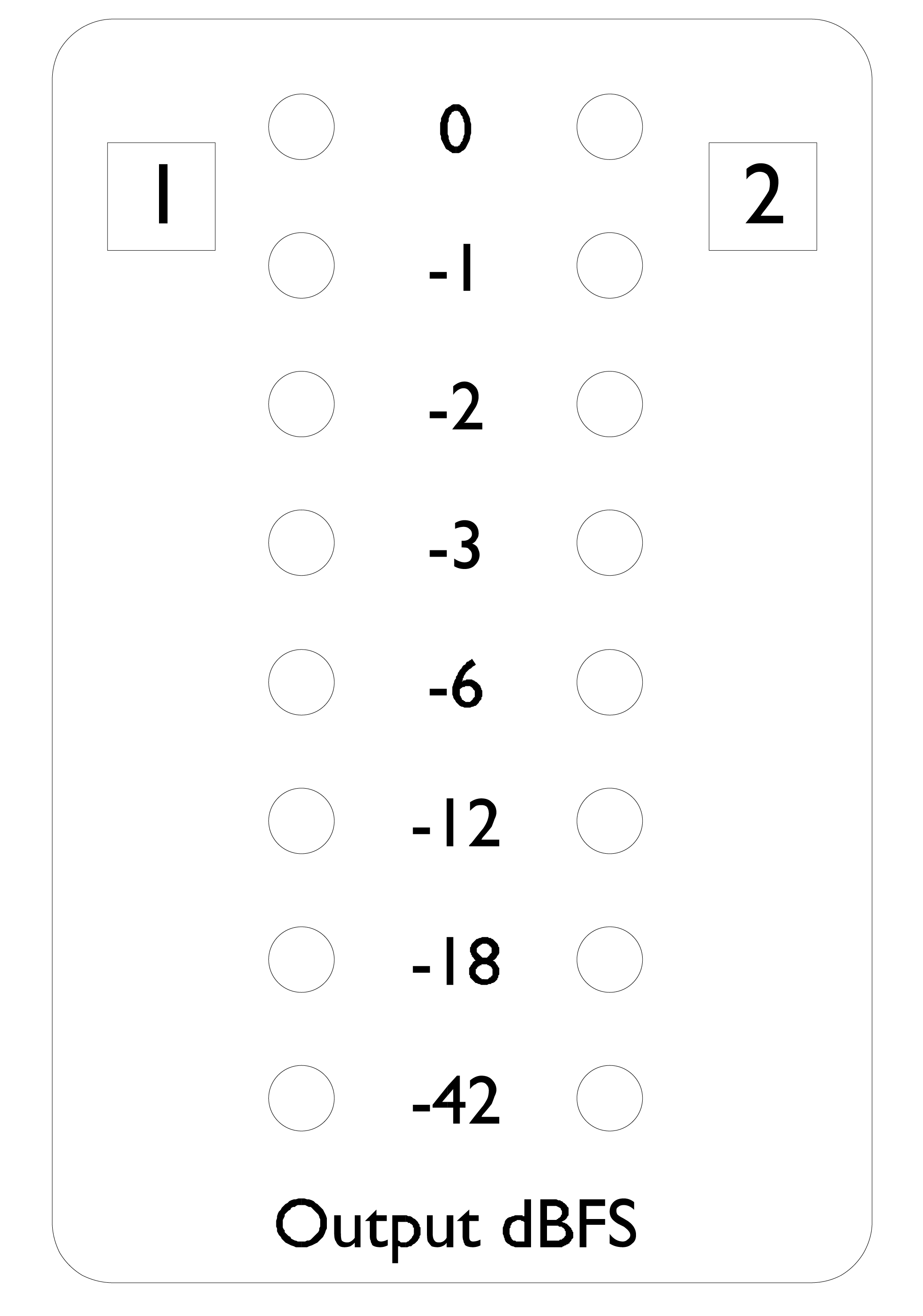

Die LED-Anzeigen zeigen den Pegel an den Kanalausgangsanschlüssen an. Die Skala erfolgt in dBFS, also dem Pegel in dB relativ zur Maximalleistung (erreicht, wenn die „0“-LED aufleuchtet).
Die Standardkalibrierung ist auf „0“ eingestellt, um einen Signalpegel von 22 dBu anzuzeigen

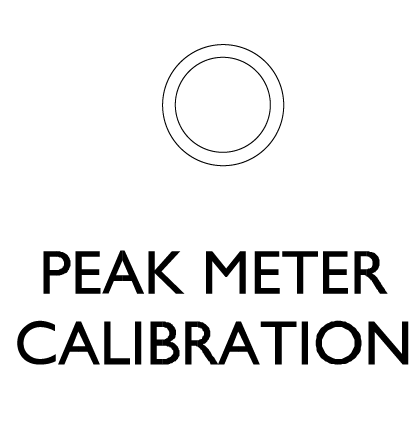

Die Intensität, bei der die „0“-LED leuchtet, kann mit eingestellt werden Kalibrierung des Peakmeters Topf auf der Rückseite. Die Standardeinstellung von 0 dBFS = 22 dBu erfolgt, wenn sich der Knopf in seiner mittleren Rastposition befindet.
Durch Drehen des Potis wird der Wert zwischen 0 dBFS = 16 dBu (vollständig gegen den Uhrzeigersinn) und 0 dBFS = 24 dBu (vollständig im Uhrzeigersinn) eingestellt.
-

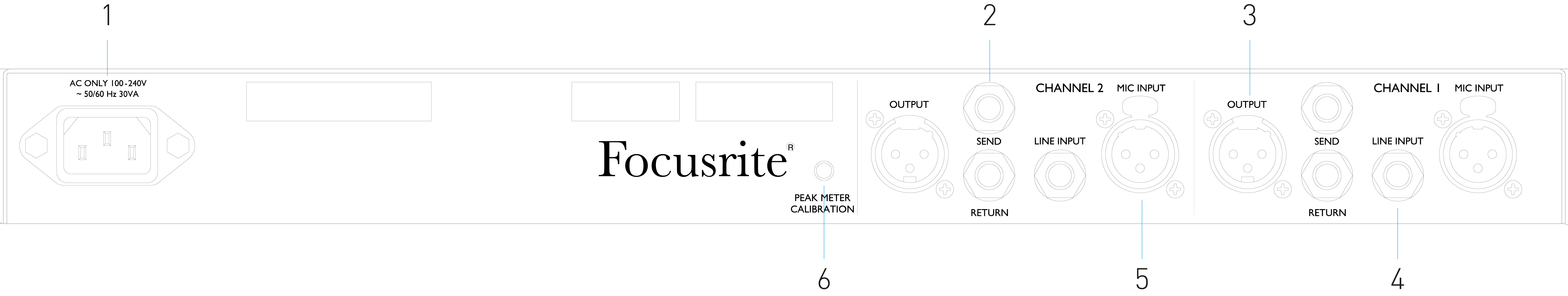

Netzeingang
-
Fügen Sie „Senden“ und „Zurück“ ein
-
Kanalausgabe
-
Line-Eingang
-
Mikrofoneingang
-
Trimmpotentiometer für die Messgerätkalibrierung
Standard-IEC-Steckdose für Wechselstromnetz. ISA Two verfügt über ein „Universal“-Netzteil, das den Betrieb mit jeder Versorgungsspannung zwischen 100 und 240 V AC ermöglicht
Symmetrische 1/4-Zoll-TRS-Klinkenbuchsen für Insert Send und Return. Der Insert kann durch Drücken der Frontplatte zum Kanalpfad hinzugefügt werden Einfügen schalten
Passt den Pegel an, bei dem die LED „0“ der Kanalanzeige aufleuchtet. Siehe Seite Messgerätkalibrierung.
