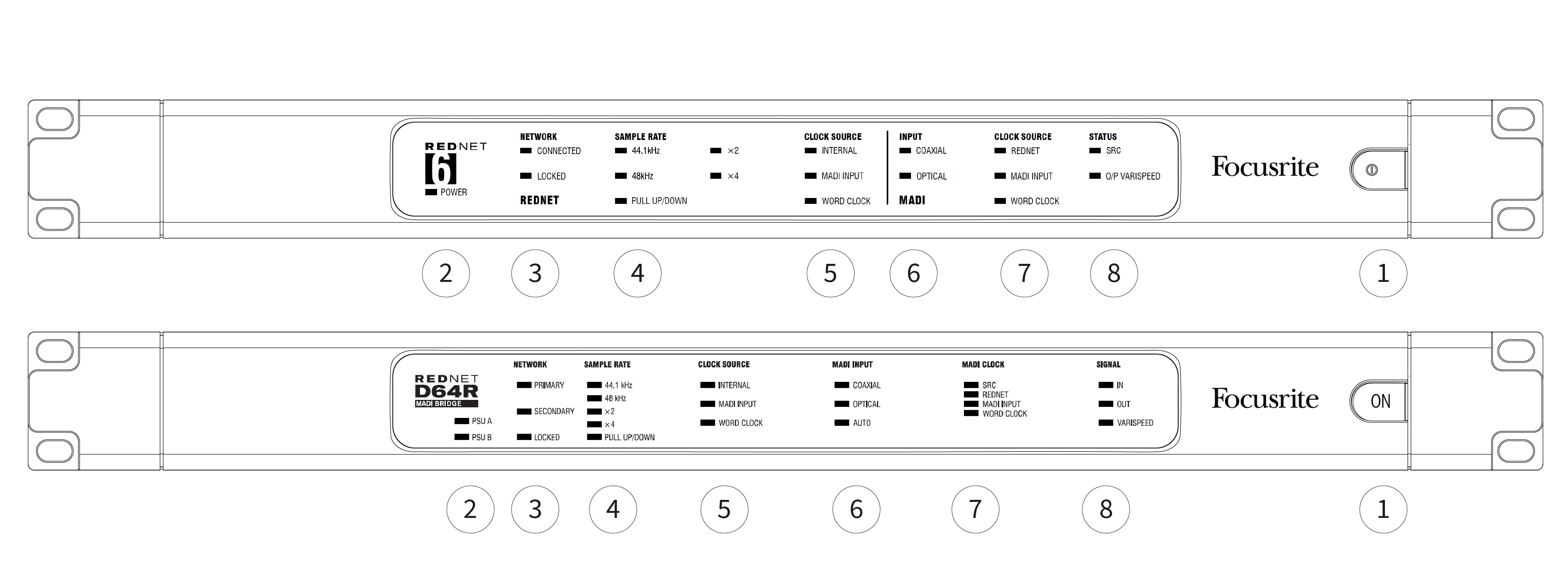

Wechselstrom-Netzschalter
-
Betriebsanzeige(n)
-
Leistung [PSU A] – Leuchtet, wenn ein Wechselstromeingang anliegt und alle Gleichstromausgänge vorhanden sind.
-
D64R: Netzteil B – Leuchtet, wenn ein Wechselstromeingang anliegt und alle Gleichstromausgänge vorhanden sind. Wenn beide Netzteile funktionieren und über Wechselstromeingänge verfügen, ist Netzteil A die Standardversorgung.
-
-
RedNet-Netzwerkstatusanzeigen:
-
VERBUNDEN [PRIMÄR] – Leuchtet, wenn das Gerät mit einem aktiven Ethernet-Netzwerk verbunden ist. [Leuchtet auch, um Netzwerkaktivität anzuzeigen, wenn im Switched-Modus gearbeitet wird.]
-
D64R: SEKUNDÄR – Leuchtet, wenn das Gerät mit einem aktiven Ethernet-Netzwerk verbunden ist. Wird im Switched-Modus nicht verwendet.
-
GESPERRT – Leuchtet, wenn ein gültiges Synchronisierungssignal vom Netzwerk empfangen wird oder wenn das RedNet 6/D64R-Gerät Netzwerkführer ist. Blinkt, wenn eine externe Uhr ausgewählt, aber nicht angeschlossen ist.
-
-
RedNet-Abtastratenindikatoren
Fünf orangefarbene Indikatoren: 44,1 kHz, 48 kHz, x2 (Vielfaches von 44,1 oder 48), x4 (Vielfaches von 44,1 oder 48) und Abtastrate Nach oben/unten ziehen. Diese Anzeigen leuchten einzeln oder in Kombination auf, um die verwendete Abtastrate anzuzeigen. Bei einer 96-kHz-Pull-Up/Down-Einstellung leuchten beispielsweise die 48-kHz-, x2- und Pull-Up/Down-Anzeigen auf.
-
RedNet-Taktquellenindikatoren
Wenn RedNet 6/D64R der Taktgeber des Dante-Netzwerks ist, leuchtet eine der folgenden Anzeigen auf:
-
INTERN – Orangefarbene LED zeigt an, dass das Gerät an seine interne Uhr gekoppelt ist.
-
MADI-EINGANG – Orangefarbene LED zeigt an, dass das Gerät auf den MADI-Eingang synchronisiert ist.
-
WORTUHR – Orangefarbene LED, leuchtet, um anzuzeigen, dass eine externe Word-Clock-Synchronisierung verwendet wird.
-
-
MADI-Eingangsindikatoren
Wenn ein ausgewähltes Eingangssignal entweder ungültig oder nicht vorhanden ist, blinkt die Eingangsquellen-LED.
-
KOAXIAL – Orangefarbene LED zeigt an, dass Koax der ausgewählte Eingang ist oder dass AUTO ausgewählt ist und der BNC-Eingang gültig ist.
-
OPTISCH – Orangefarbene LED zeigt an, dass „Optisch“ der ausgewählte Eingang ist oder dass „AUTO“ ausgewählt ist und der optische Eingang gültig ist.
-
D64R: AUTO – Zeigt an, dass die Eingangsauswahl automatisch eingestellt wird (Optisch, bevorzugt). Diese LED blinkt, wenn „Auto“ ausgewählt ist, aber keiner der Eingänge (COAX oder optisch) gültig ist.
-
-
Taktquelle [MADI Clock]
-
D64R:SRC – Orangefarbene LED, zeigt an, dass SRC derzeit aktiv ist.
-
ROTES NETZ – Orangefarbene LED zeigt an, dass das MADI-Signal den Netzwerktakt verwendet.
-
MADI-EINGANG – Orangefarbene LED zeigt an, dass der MADI-Ausgangstakt an die Eingangsrate gekoppelt ist.
-
WORTUHR – Orangefarbene LED zeigt an, dass der MADI-Ein-/Ausgang an das eingehende Wordclock-Signal am BNC auf der Rückseite gekoppelt ist.
-
-
MADI-Status [Signal]
-
RedNet 6:SRC – Orangefarbene LED, zeigt an, dass SRC derzeit aktiv ist.
-
D64R:EINGANG – Grüne LED, zeigt an, dass am ausgewählten MADI-Eingang ein Signal anliegt. Die LED leuchtet, wenn einer der Kanäle im Eingangsstream einen Wert von -42 dB (fs) oder höher hat.
-
D64R:AUSGABE – Grüne LED, zeigt an, dass am ausgewählten MADI-Ausgang ein Signal anliegt. Leuchtet wie beim Eingangssignal.
-
O/P VARISPEED [VARISPEED] – Orangefarbene LED, zeigt an, dass das Gerät im 56-Kanal-MADI-Modus läuft. Diese LED blinkt, wenn entweder:
-
Das Signal liegt außerhalb der MADI-Toleranz (mehr als 1 % des Nennwerts) und das Gerät befindet sich NICHT im 56-Kanal-Modus, oder…
-
wenn „MADI follow Rx“ gesetzt ist und eine ungültige Eingabe erkannt wird.
-
-
-

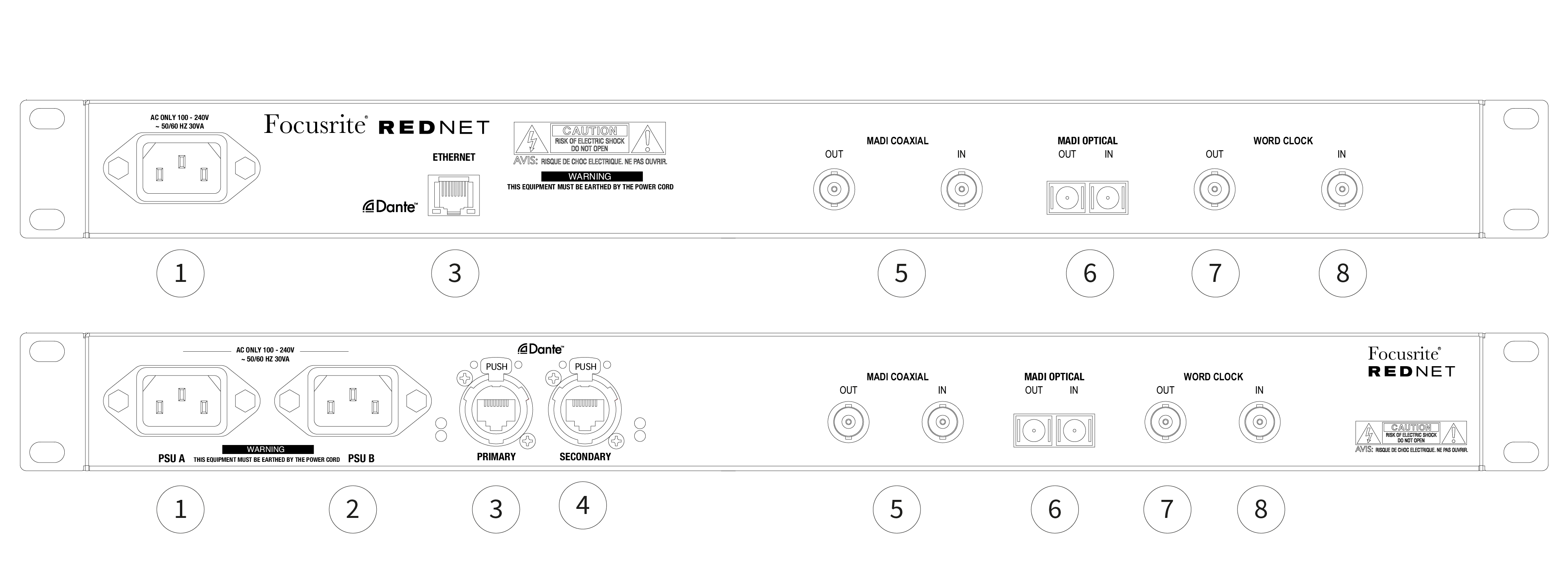

IEC-Netzeingang [PSU A]
Standard-IEC-Steckdose für den Anschluss an das Wechselstromnetz. RedNet 6/D64Rs verfügen über „Universal“-Netzteile, die den Betrieb mit jeder Versorgungsspannung zwischen 100 V und 240 V ermöglichen.
Anmerkung
Bei der ersten Verwendung muss der Steckerhalteclip angebracht werden – siehe Halteklammer für IEC-Netzkabel.
-
D64R: IEC-Netzeingang B Eingangsanschluss für Notstromquelle. Netzteil B bleibt im Standby-Modus, übernimmt aber nahtlos die Stromversorgung, wenn bei Netzteil A ein Fehler auftritt oder die Netzeingangsversorgung ausfällt.
Wenn eine unterbrechungsfreie Stromversorgung (USV) verfügbar ist, wird empfohlen, diese an Eingang B anzuschließen.
-
Netzwerkport [Primär] RJ45 [etherCON]-Anschluss für das Dante-Netzwerk. Verwenden Sie zum Anschluss an einen lokalen Ethernet-Switch Standard-Cat-5e- oder Cat-6-Netzwerkkabel, um das RedNet 6/D64R mit dem RedNet-Netzwerk zu verbinden. Neben jeder Netzwerkbuchse befinden sich LEDs, die aufleuchten, um eine gültige Netzwerkverbindung und Netzwerkaktivität anzuzeigen.
Sehen Stecker-Pinbelegung für mehr Informationen.
-
D64R: Sekundärer Netzwerkport Sekundäre Dante-Netzwerkverbindung, bei der zwei unabhängige Ethernet-Links verwendet werden (Redundant-Modus) oder ein zusätzlicher Port an einem integrierten Netzwerk-Switch im primären Netzwerk (Switched-Modus).
-
MADI I/O – BNC-Koax
Ein- und Ausgangs-BNC-Anschlüsse für 75-Ω-Koaxialkabel.
-
MADI I/O – Optisch
Optischer Duplex-SC-Stecker. Der Glasfaserstandard ist 62,5/125 Multimode.
-
Word Clock Out Bietet eine Ausgabe der gewählten Systemtaktreferenz (kann zwischen Basisrate und Netzwerkrate umgeschaltet werden).
-
Word Clock In
Ermöglicht die Synchronisierung des Dante-Netzwerks mit der House-Wordclock.
Diese Informationen gelten nur für das RedNet D64R.

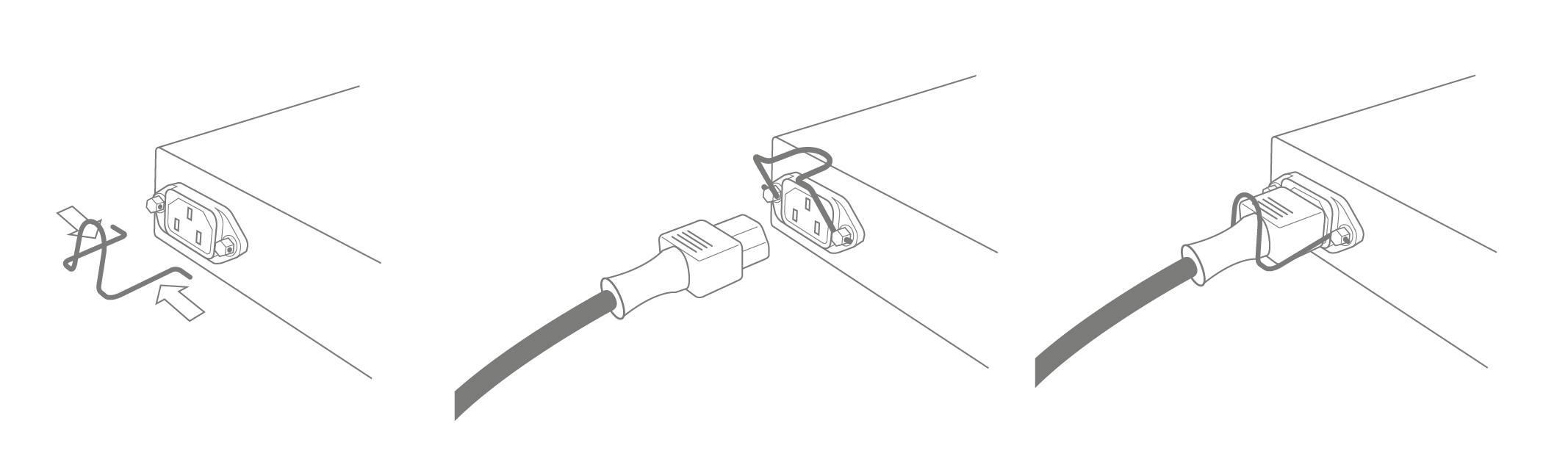

RedNet D64R wird mit Halteklammern für das IEC-Netzkabel geliefert. Diese verhindern ein versehentliches Abziehen des Netzkabels während des Gebrauchs. Bei der Erstinstallation des Geräts müssen die Halteklammern an den Stromeingangsbuchsen auf der Rückseite befestigt werden.
Setzen Sie jeden Clip ein, indem Sie die Beine wie im ersten Bild unten gezeigt zusammendrücken, die Stifte nacheinander mit den Durchgangslöchern an den IEC-Befestigungspfosten ausrichten und dann loslassen.
Stellen Sie sicher, dass die Ausrichtung jedes Clips den anderen Bildern unten entspricht, da sonst die Wirksamkeit beeinträchtigt wird.

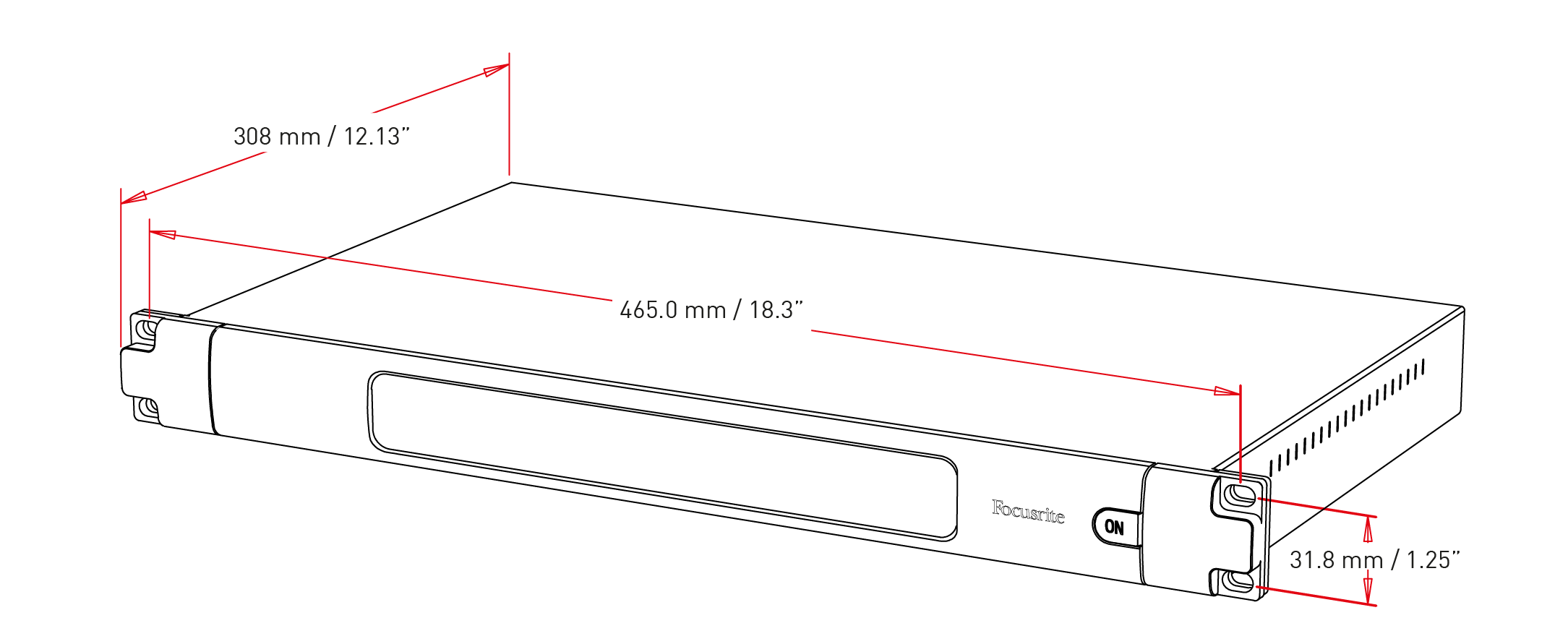

Die Abmessungen des RedNet 6/D64R sind im Diagramm oben dargestellt.
RedNet 6/D64R benötigt 1 HE vertikalen Rack-Platz und mindestens 350 mm Rack-Tiefe, um Kabel zu ermöglichen. RedNet 6/D64R wiegt 3,74 (4,32) kg und für Installationen in einer festen Umgebung (z. B. einem Studio) bieten die Befestigungsschrauben an der Vorderseite ausreichenden Halt. Wenn die Einheiten mobil eingesetzt werden sollen (z. B. als Flightcase für Touren usw.), sollte über die Verwendung seitlicher Stützschienen im Rack nachgedacht werden.
RedNet 6/D64R erzeugt kaum nennenswerte Wärme und wird durch natürliche Konvektion gekühlt. Die Umgebungstemperatur des Geräts beträgt 50 Grad Celsius.
Die Belüftung erfolgt über beidseitige Schlitze im Gehäuse. Montieren Sie RedNet 6/D64R nicht unmittelbar über anderen Geräten, die erhebliche Wärme erzeugen, beispielsweise einem Leistungsverstärker. Stellen Sie außerdem sicher, dass bei der Montage in einem Rack die seitlichen Lüftungsschlitze nicht blockiert werden.
RedNet 6/D64R ist netzbetrieben. Es enthält „Universal“-Netzteile, die mit jeder Wechselstromspannung von 100 V bis 240 V betrieben werden können. Die Wechselstromanschlüsse erfolgen über standardmäßige 3-polige IEC-Anschlüsse auf der Rückseite.
D64R:
Wenn Netzteil A und Netzteil B beide angeschlossen sind, wird Netzteil A zur Standardversorgung und verbraucht daher mehr Strom als Netzteil B. Wenn eine Notstromversorgung von einer unterbrechungsfreien Quelle bereitgestellt wird, wird empfohlen, diese an Eingang B anzuschließen.
Im Lieferumfang des Geräts sind ein oder zwei passende IEC-Kabel enthalten – diese sollten mit Netzsteckern des richtigen Typs für Ihr Land abgeschlossen werden.
Der Wechselstromverbrauch des RedNet 6/D64R beträgt 30VA.
Bitte beachten Sie, dass im RedNet 6/D64R keine Sicherungen oder andere vom Benutzer austauschbare Komponenten jeglicher Art vorhanden sind. Bitte wenden Sie sich bei allen Wartungsproblemen an das Kundensupport-Team (siehe „Kundensupport und Gerätewartung“ auf Seite 19).
