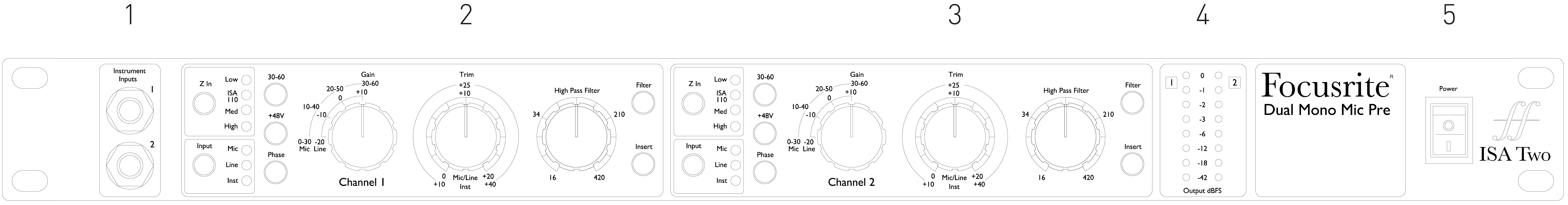

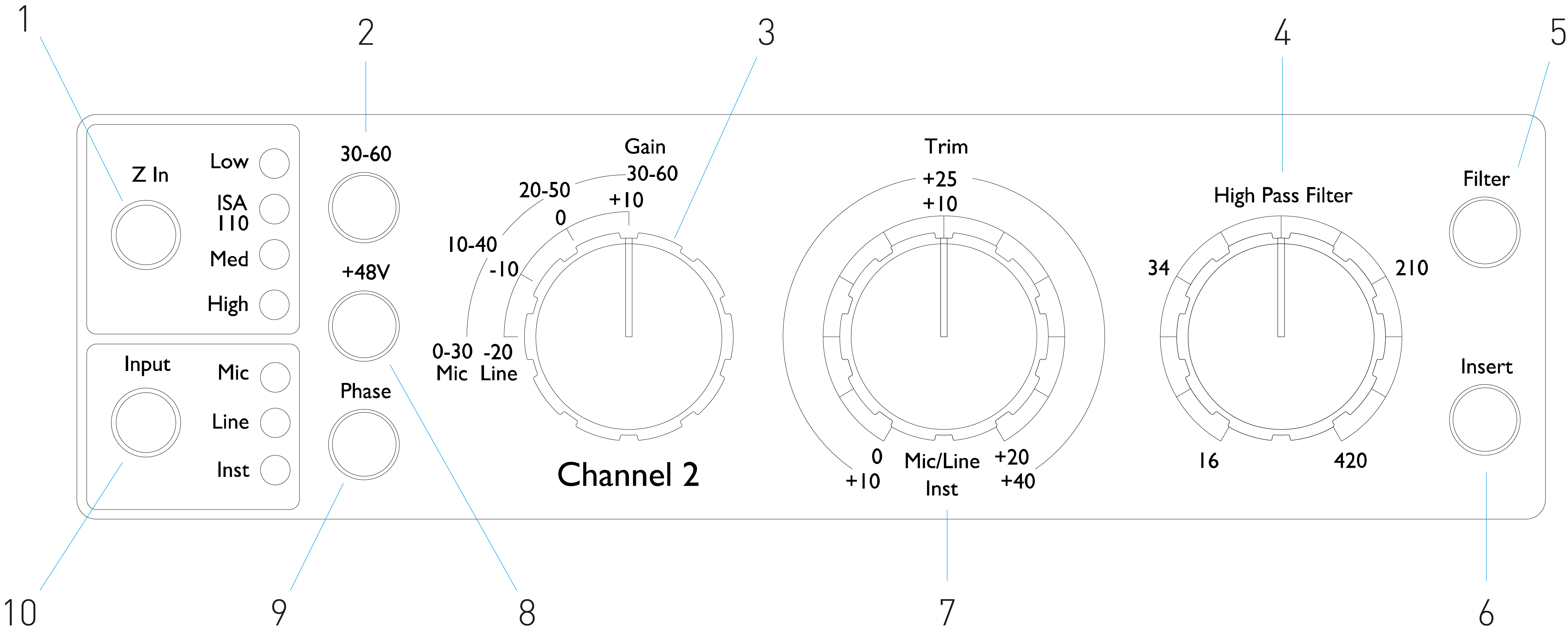

Impedancia de entrada de micrófono (Z en) selección
-
Selecciona el nivel alto (30-60 dB) rango de ganancia del micrófono en el interruptor de ganancia
-
Micrófono/línea escalonado de 10 dB Ganar interruptor Mic: 0-30 / 30-60 Línea: -20 +10
-
Potenciómetro de frecuencia de caída del filtro
-
Aplica el paso alto de frecuencia variable. Filtrar a la entrada seleccionada
-
Cambia el exterior Insertar volver al camino del canal
-
Aporte Recortar Potenciómetro Micrófono/Línea: 0 +20 dB Instrumento: +10 +40 dB
-
Aplica +48V alimentación fantasma a la entrada de micrófono XLR
-
Invierte la polaridad (Fase) de la entrada seleccionada
-
Aporte selección de fuente
El Aporte El botón selecciona la fuente de entrada para la ruta del canal principal: Micrófono/Línea/Instrumento.
Prensado Fase invierte la polaridad de la entrada seleccionada. Esto puede resultar útil cuando se utilizan varios micrófonos muy cerca (es decir, en una batería).
El Ganar El interruptor ajusta la ganancia del micrófono en pasos de 10 dB. Su rango es de 0 a 30 dB o de 30 a 60 dB cuando el 30–60 se presiona el interruptor. Está disponible un ajuste de ganancia continuo adicional de 0 a 20 dB utilizando el Recortar control.
Atención
Para evitar un salto excesivo en el nivel, se recomienda que el interruptor de ganancia escalonada esté al mínimo antes de presionar el interruptor 30-60.
Antes de iniciar una grabación, ajuste el control Trim cerca de su posición central. Esto permitirá un ajuste gradual de la ganancia hacia arriba o hacia abajo sin el uso del control escalonado.
Presionando el +48V El botón aplica alimentación fantasma a la entrada de micrófono XLR. Este interruptor no afecta las entradas de Línea o Instrumento.
Si no está seguro de si su micrófono requiere alimentación fantasma, consulte su manual. Ciertos micrófonos (sobre todo los de cinta y no balanceados) podrían dañarse al aplicar alimentación fantasma.
El Ganar El interruptor ajusta la ganancia entre -20 dB y +10 dB en pasos de 10 dB. Se puede agregar un ajuste de ganancia continuo de hasta 20 dB usando el Recortar control.
La entrada del instrumento se realiza a través de un conector mono estándar de 1/4” (DI) en el panel frontal. El nivel se ajusta mediante el Recortar control y es continuamente ajustable de +10 dB a +40 dB.
Con la entrada Mic seleccionada, presionando el botón Z en El botón recorre las cuatro opciones de impedancia de entrada del preamplificador del transformador. Los valores se muestran en la tabla.
Sugerencia
Para obtener información sobre la selección de impedancia, consulte Impedancia de entrada del preamplificador.
La impedancia de entrada de línea está fijada en 10 kΩ y no se ve afectada por el interruptor Z In.
Al presionar el botón Filter se inserta el filtro de paso alto de 18 dB/octava en la ruta del canal; se aplica a cualquier entrada seleccionada. El control del filtro de paso alto permite establecer la frecuencia de caída dentro del rango de 16 Hz a 420 Hz.
Sugerencia
El filtro es útil para eliminar frecuencias bajas no deseadas, por ejemplo, ruidos transmitidos a través de soportes de micrófono montados en el suelo, etc.
Prensado Insertar coloca la señal Insert Return en la ruta del canal antes del conector de salida, permitiendo la inclusión de unidades de efectos externas.
El envío de inserción siempre está disponible y se publica en los controles de ganancia y filtro y fase de entrada.

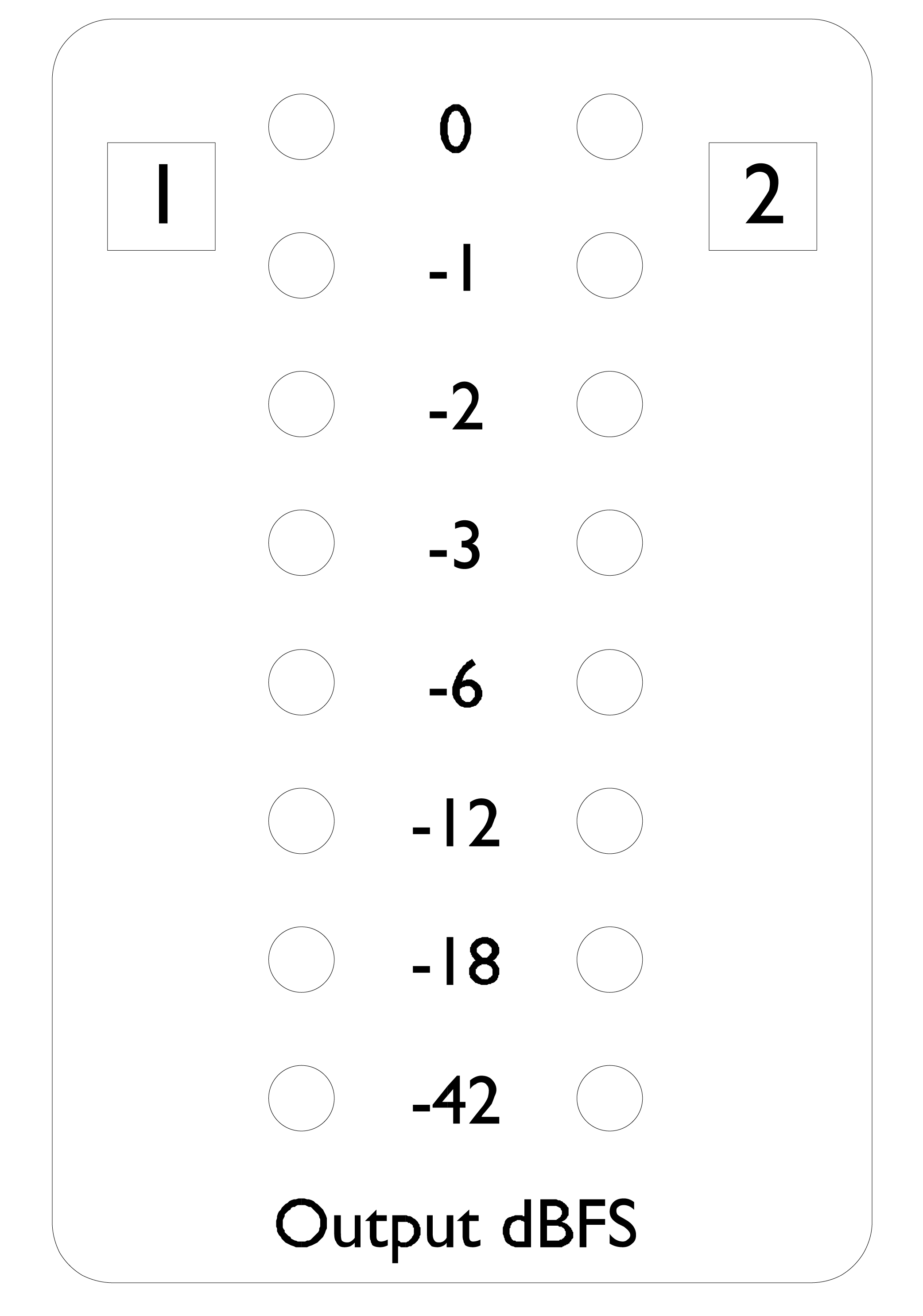

Los medidores LED indican el nivel en los conectores de salida del canal. La escala está en dBFS, es decir, el nivel en dB, relativo a la salida máxima (alcanzada cuando se ilumina el LED '0').
La calibración predeterminada es '0' para indicar un nivel de señal de 22 dBu
El nivel en el que se ilumina el LED '0' se puede ajustar utilizando el Calibración del medidor de picos olla en el panel trasero. La configuración predeterminada de 0 dBFS = 22 dBu ocurre cuando la perilla está en su posición central de retención.
Al girar el potenciómetro se establece el valor entre 0 dBFS = 16 dBu (completamente en el sentido contrario a las agujas del reloj) y 0 dBFS = 24 dBu (completamente en el sentido de las agujas del reloj).
-

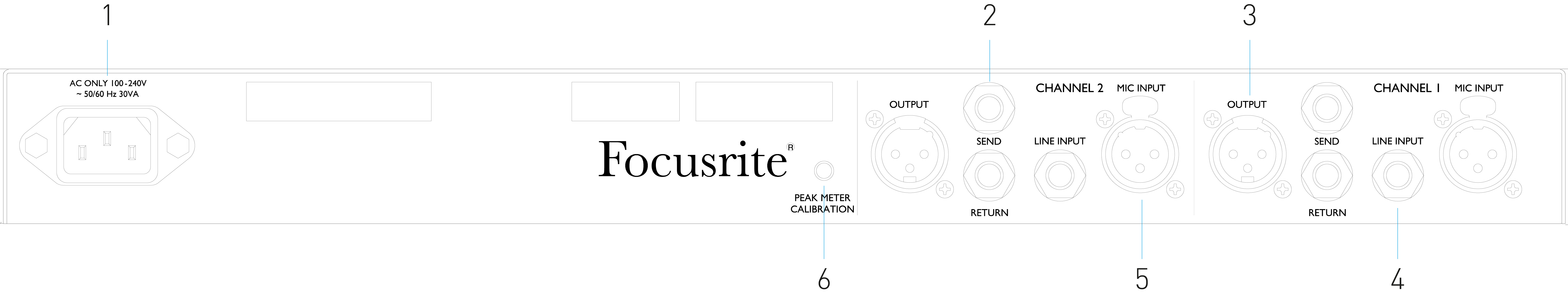

Entrada de red
-
Insertar Enviar y Volver
-
Salida de canal
-
Entrada de línea
-
Entrada de micrófono
-
Potenciómetro de ajuste de calibración del medidor
Receptáculo IEC estándar para red eléctrica de CA. ISA Two Cuenta con una fuente de alimentación "universal", que le permite funcionar con cualquier voltaje de suministro entre 100 y 240 V CA.
Sobre conectores hembra XLR-3 con pestillo, con alimentación fantasma conmutable por canal.
Conectores jack TRS balanceados de 1/4” para envío y retorno de inserción. La inserción se puede agregar a la ruta del canal presionando el panel frontal Insertar cambiar
Ajusta el nivel en el que se ilumina el LED '0' del medidor de canal. ver página Calibración del medidor.
