Otros componentes del sistema RedNet

Actualización

La gama de hardware RedNet incluye varios tipos de interfaz de E/S y tarjetas de interfaz de audio digital PCIe/PCIER que se instalan en la computadora host del sistema o en un chasis.

Todas las unidades de E/S pueden considerarse como cajas de “interrupción” (y/o “interrupción”) hacia/desde la red, y todas son carcasas integradas para montaje en rack de 19”, alimentadas por la red eléctrica, a menos que se indique lo contrario.

También hay tres elementos de software, RedNet Control, Dante Controller y Dante Virtual Soundcard.

Usando el control RedNet

RedNet Control reflejará el estado de las unidades RedNet presentes en el sistema, presentando una imagen que representa cada unidad de hardware.

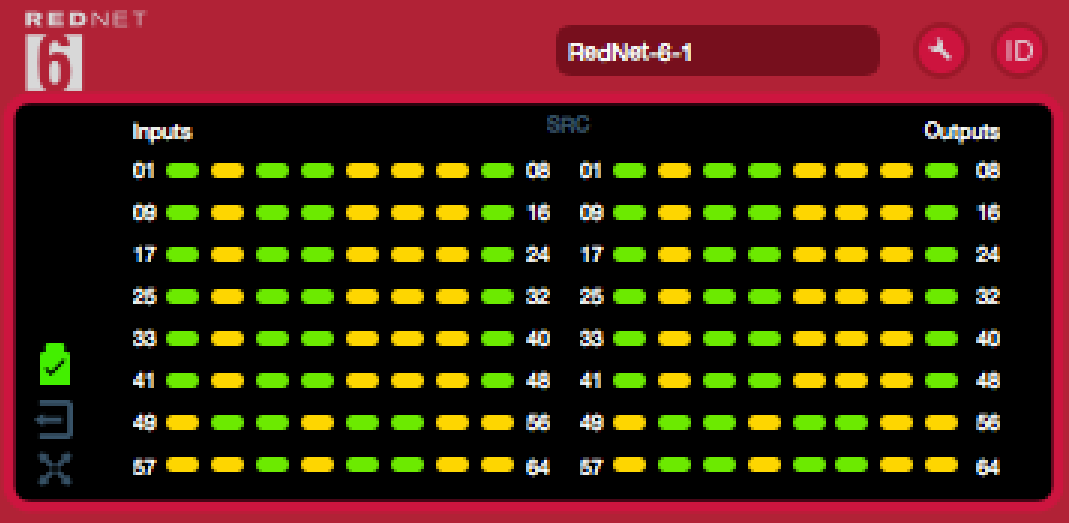

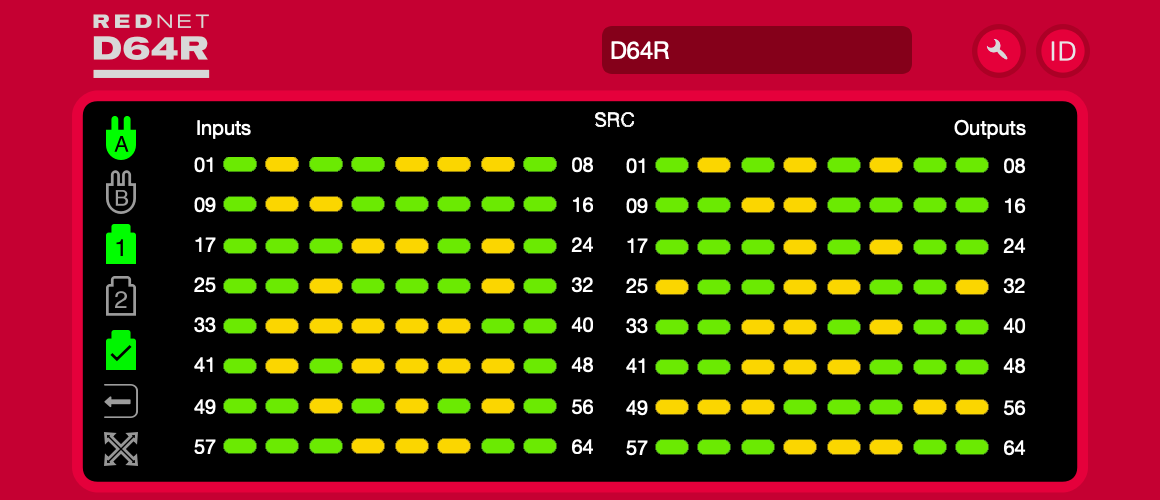

Las capturas de pantalla anteriores muestran un RedNet 6 y un RedNet D64R, con señal presente en todos los canales y una conexión de red bloqueada con SRC apagados.


D64R: PSU A y B: cada una se ilumina si la PSU tiene entrada de alimentación y todas las salidas de CC están presentes.

D64R: Red[es] – Cada una se ilumina si hay una conexión válida presente.

Bloqueado: la unidad está bloqueada exitosamente en la red (cambia a la cruz roja si no está bloqueada).

Líder de la red: iluminado, indica que la unidad es el líder de la red.

Reloj externo –

  • Verde: Se ilumina cuando se selecciona y bloquea el reloj externo.

  • Ámbar: se ilumina cuando se selecciona el reloj externo pero no se bloquea.

  • Rojo: Se ilumina cuando se selecciona un reloj externo pero no está conectado.

Medición de señal

Cada canal de entrada y salida tiene un indicador de señal virtual. Están representados cinco estados diferentes:

  • Negro: No hay señal presente

  • Verde tenue: > –126 dBFS

  • Verde: –42 dBFS

  • Ámbar: –6 dBFS

  • Rojo: 0 dBFS

  • SRC: Indica que los convertidores de frecuencia de muestreo están activos.

DNI (Identificación)

Al hacer clic en el icono de identificación RedNet_Control_ID_Icon.png identifica el dispositivo que se está controlando haciendo parpadear los LED del panel frontal.

Menú de herramientas

Al hacer clic en el ícono Herramientas RedNet_Control_Tools_Icon.png le da acceso a las siguientes configuraciones del sistema:

Selección de entrada MADI

Sólo se puede seleccionar uno en cualquier momento:

  • Auto

  • Coaxial

  • Óptico

Velocidad variable de salida MADI

Sólo se puede seleccionar uno en cualquier momento:

  • Seguir Rx (velocidad y velocidad variable)

  • Fijo (64/32/16)

  • Velocidad variable (56/28/14)

Líder preferido

Estado encendido/apagado.

Fuente de reloj RedNet

Sólo se puede seleccionar uno en cualquier momento:

  • Interno (RedNet 6/D64R es líder de red pero se ejecuta desde el reloj interno)

  • Entrada de reloj

  • Entrada MADI

Terminación de entrada de reloj de palabra

Marque la opción Activar/Desactivar. (Termina la entrada de reloj BNC con 75 Ω.)

Salida de reloj de palabra

Sólo se puede seleccionar uno en cualquier momento:

  • Red

  • Red (Tarifa Base)

  • Entrada de reloj

  • Entrada MADI

Convertidores de frecuencia de muestreo

  • Habilitar – Marque la opción Activar/Desactivar

  • Tasa de salida MADI: solo se puede seleccionar uno en cualquier momento.

    • Seguir Rx (velocidad y velocidad variable)

    • Tarifa Única (64/56)

    • Tarifa Doble (32/28)

    • Tarifa Cuádruple (16/14)

  • • Fuente de reloj SRC: sólo se puede seleccionar una en cualquier momento.

    • Red Roja

    • Entrada de reloj

    • Entrada MADI
