Entrée micro / Entrée ligne
Connecteur : XLR-3 femelle
|
Épingle |
Signal |
|---|---|
|
1 |
Écran |
|
2 |
Chaud (+ve) |
|
3 |
Froid (-ve) |

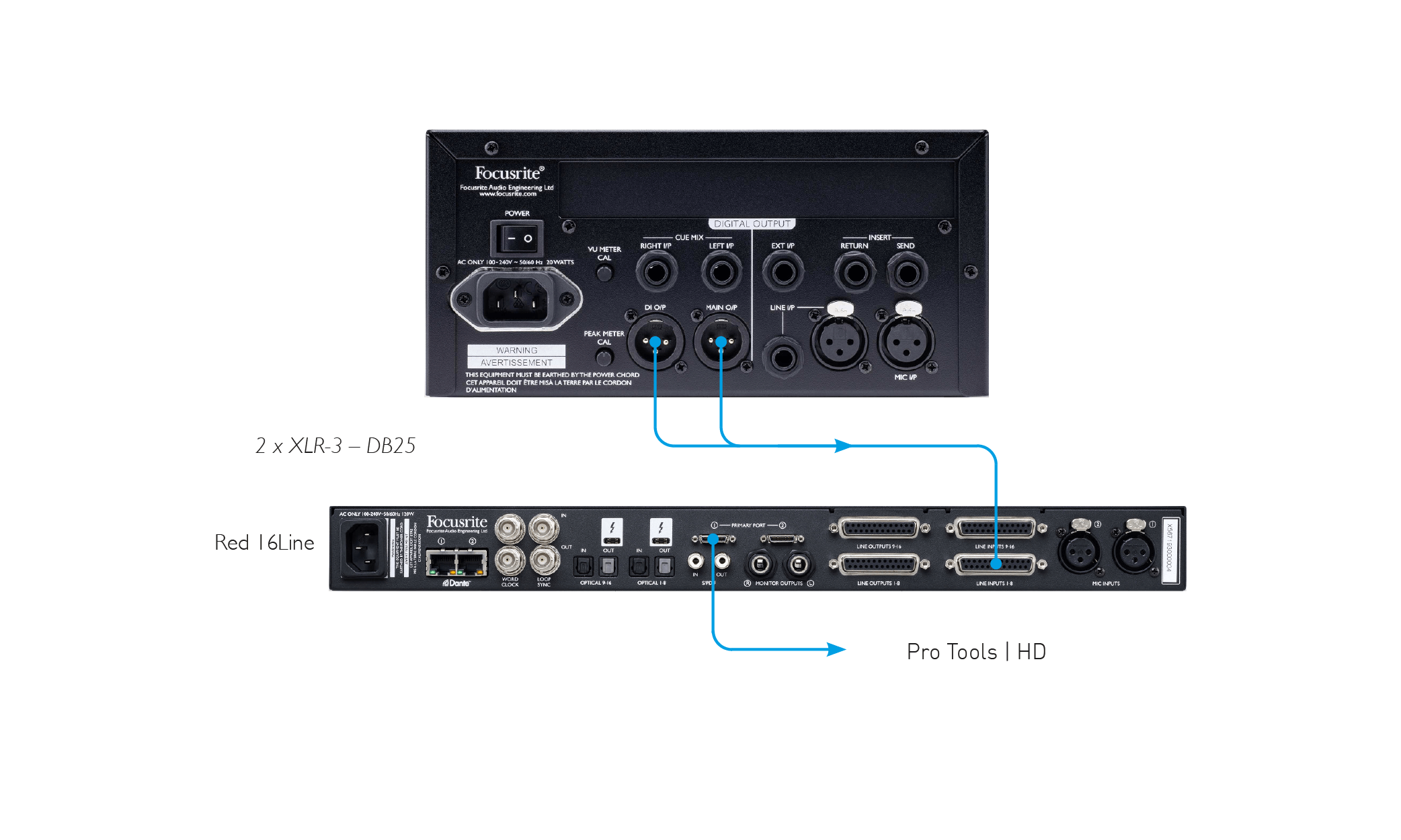

Sortie principale / Sortie DI
Connecteur : XLR-3 mâle
Entrée de ligne/Insérer un envoi/Retour
Entrée externe / Entrée micro Cue gauche et droite
Connecteur : prise jack 1/4 ” symétrique (TRS)
|
Épingle |
Signal |
|---|---|
|
1 - Astuce |
Chaud (+ve) |
|
2 - Anneau |
Froid (-ve) |
|
3 - Manche |
Sol |
Entrée instrument / Sortie DI
Connecteur : Prise Jack 1/4 ” asymétrique (TS)
|
Épingle |
Signal |
|---|---|
|
1 - Astuce |
Chaud (+ve) |
|
2 - Manche |
Sol |
Carte optionnelle ISA ADN2 :
Sortie AES3
Connecteur : XLR-3 femelle
|
Épingle |
Signal |
|---|---|
|
1 |
Écran |
|
2 |
Sortie Ch. 1 et 2 + |
|
3 |
Hors Ch. 1 et 2 - |

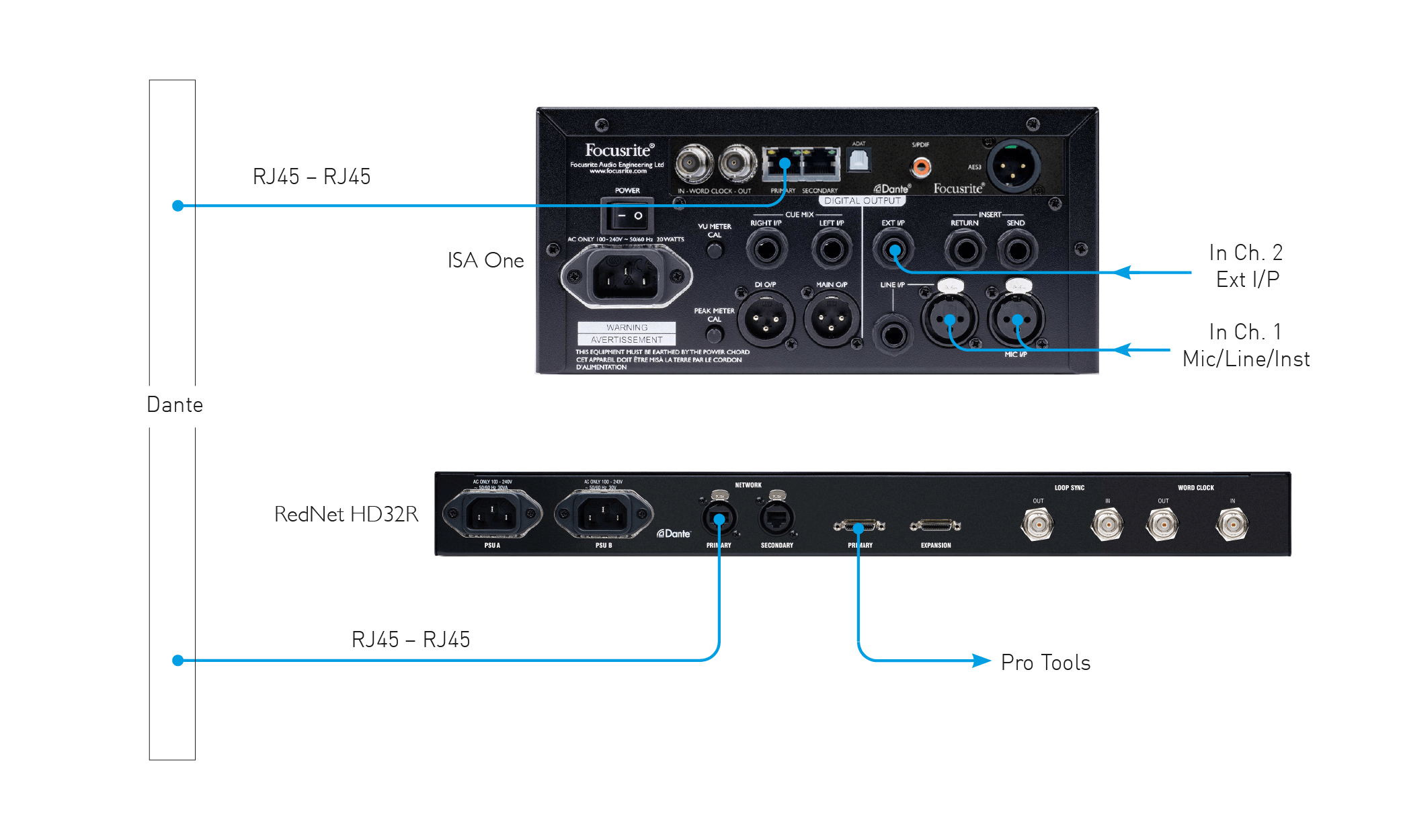

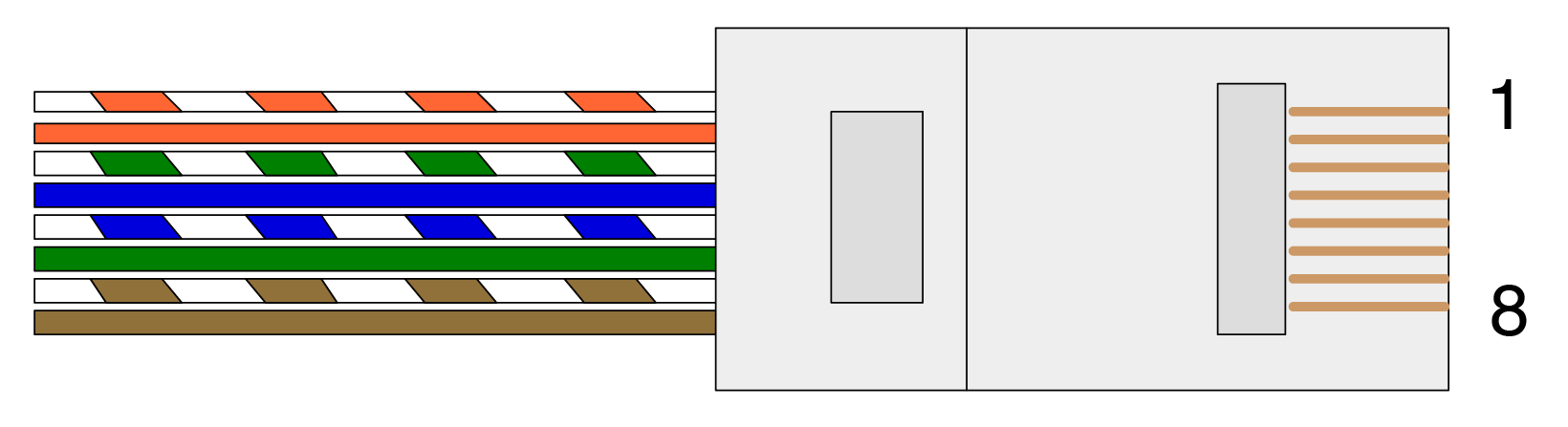

Réseau 1 et 2
Type de connecteur : prise RJ-45
|
Fiche |
Conducteurs CAT 5/6 |
|---|---|
|
1 |
Blanc + Orange |
|
2 |
Orange |
|
3 |
Blanc + Vert |
|
4 |
Bleu |
|
5 |
Blanc + Bleu |
|
6 |
Vert |
|
7 |
Blanc + Marron |
|
8 |
Marron |
Interface optique ADAT
Connecteur : TOSLINK™️
S/PDIF
Connecteur : RCA (Phono)
Horloge de mots entrante et sortante
Connecteur : BNC 75Ω
Un élément majeur du son d'un préampli micro est lié à l'interaction entre le microphone spécifique utilisé et le type de technologie d'interface de préampli micro auquel il est connecté. Le principal domaine dans lequel cette interaction a un effet est le niveau et la réponse en fréquence du microphone, comme suit :
Niveau
Les microphones professionnels ont tendance à avoir de faibles impédances de sortie et un niveau plus élevé peut donc être obtenu en sélectionnant les positions d'impédance les plus élevées du ISA One préampli micro.
Fréquence de réponse
Les microphones avec des pics de présence définis et des réponses en fréquence personnalisées peuvent être encore améliorés en choisissant des paramètres d'impédance plus faibles. Le choix de valeurs d'impédance d'entrée plus élevées aura tendance à mettre l'accent sur la réponse haute fréquence du microphone connecté, vous permettant ainsi d'obtenir des informations ambiantes améliorées et une clarté haut de gamme, même avec des microphones aux performances moyennes. Divers micro/ISA One des combinaisons d'impédances de préampli peuvent être essayées pour obtenir la quantité de coloration souhaitée pour l'instrument ou la voix enregistrée. Pour comprendre comment utiliser la sélection d'impédance de manière créative, il peut être utile de lire la section suivante sur la façon dont l'impédance de sortie du microphone et l'impédance d'entrée du préampli micro interagissent.
Note
Réglage de l'impédance – Guide rapide
En général, les sélections suivantes donneront les résultats suivants :
Paramètres d'impédance élevée du préampli micro :
-
Générer un niveau plus global
-
Tendance à rendre les réponses basses et moyennes fréquences du microphone plus plates
-
Améliorez la réponse haute fréquence du microphone.
Paramètres d'impédance faible du préampli :
-
Réduisez le niveau de sortie du microphone
-
A tendance à souligner les pics de présence des basses et moyennes fréquences et les points de résonance du microphone.
Microphones dynamiques à bobine mobile et à condensateur
Presque tous les microphones dynamiques et à condensateur professionnels sont conçus pour avoir une impédance de sortie nominale relativement faible, comprise entre 150 Ω et 300 Ω lorsqu'elle est mesurée à 1 kHz. Les microphones sont conçus pour avoir une impédance de sortie aussi faible en raison des avantages suivants :
-
Ils sont moins sensibles au bruit
-
Ils peuvent conduire de longs câbles sans atténuation haute fréquence en raison de la capacité du câble.
L'effet secondaire d'une impédance de sortie aussi faible est que l'impédance d'entrée du préampli micro a un effet majeur sur le niveau de sortie du microphone. Une faible impédance du préampli réduit la tension de sortie du microphone et accentue toute variation liée à la fréquence de l'impédance de sortie du microphone. Faire correspondre la résistance du préampli micro à l'impédance de sortie du microphone (par exemple, définir une impédance d'entrée de préampli de 200 Ω pour correspondre à un microphone de 200 Ω) réduit toujours la sortie du microphone et le rapport signal/bruit de 6 dB, ce qui n'est pas souhaitable.
Pour minimiser la charge du microphone et maximiser le rapport signal/bruit, les préamplis ont traditionnellement été conçus pour avoir une impédance d'entrée environ dix fois supérieure à celle du microphone moyen, entre 1,2 kΩ et 2 kΩ. (La conception originale du préampli ISA 110 suivait cette convention et avait une impédance d'entrée de 1,4 kΩ à 1 kHz.) Les réglages d'impédance d'entrée supérieurs à 2 kΩ ont tendance à rendre les variations liées à la fréquence des sorties de microphone moins importantes qu'avec des réglages d'impédance faible. Par conséquent, les réglages d'impédance d'entrée élevés donnent des performances du microphone plus plates dans les zones de basses et moyennes fréquences et amplifiées dans la zone des hautes fréquences par rapport aux réglages de basse impédance.
Microphones à ruban
L'impédance d'un microphone à ruban mérite une mention particulière, car ce type de microphone est énormément affecté par l'impédance du préampli.
L'impédance du ruban au sein de ce type de microphone est très faible, de l'ordre de 0,2 Ω, et nécessite un transformateur de sortie pour convertir la basse tension qu'il génère en un signal pouvant être amplifié par un préampli. Le transformateur utilise un rapport d'environ 1:30 (primaire : secondaire) pour augmenter la tension du ruban jusqu'à un niveau utile. Ce rapport de transformation a pour effet d'augmenter l'impédance de sortie du micro jusqu'à environ 200 Ω à 1 kHz.
L'impédance du transformateur, cependant, dépend beaucoup de la fréquence : elle peut presque doubler à certaines fréquences (appelée point de résonance) et a tendance à diminuer jusqu'à des valeurs très faibles aux basses et hautes fréquences. Par conséquent, comme pour les microphones dynamiques et à condensateur, l'impédance d'entrée du préampli micro a un effet significatif sur le niveau du signal et la réponse en fréquence du transformateur de sortie du microphone à ruban, ainsi que sur la « qualité sonore » associée du microphone. Il est recommandé qu'un préampli micro connecté à un microphone à ruban ait une impédance d'entrée d'au moins 5 fois l'impédance nominale du microphone.
Pour une impédance de microphone à ruban comprise entre 30 Ω et 120 Ω, l'impédance d'entrée de 600 Ω (faible) fonctionnera correctement. Pour les microphones à ruban de 120 Ω à 200 Ω, le réglage de l'impédance d'entrée de 1,4 kΩ (ISA 110) est recommandé.
La manière dont ISA One répond à une sélection d'horloge externe variera légèrement en fonction de la révision de l'unité.
Sur les unités antérieures, les sélections d'entrée d'horloge EXT incluront un 256X réglage plutôt que le Horloge Dante paramètre utilisé sur les unités ultérieures.
Panneaux avant marqués « 256X »
Les indicateurs LED EXT du panneau avant ne suivront le débit sélectionné que si le changement est effectué à l'aide du commutateur du panneau avant.
Si une modification de l'horloge externe est effectuée via le réseau, la LED du panneau avant ne se mettra pas à jour et la LED LOCK commencera à clignoter.
Note
Le ISA One fonctionnera toujours correctement – il suivra toujours le RNC2 ou la sélection du commutateur du panneau avant – mais il n'aura pas mis à jour l'indication LED du panneau avant.
Lorsqu'un changement est effectué à partir du panneau avant, l'appareil bascule toujours vers la prochaine sélection. Par exemple : si le panneau avant est réglé sur 48k et que le réglage est modifié sur 44,1k via RNC2, 88,2k sera toujours la prochaine fréquence d'échantillonnage sélectionnée en appuyant sur le bouton du panneau avant. Ce comportement est le même pour la source de synchronisation.
Panneaux avant marqués « Dante Clock »
Sur les unités plus récentes, les LED EXT indiqueront toujours le réglage correct, que les modifications soient effectuées à partir du panneau avant ou via le réseau.
