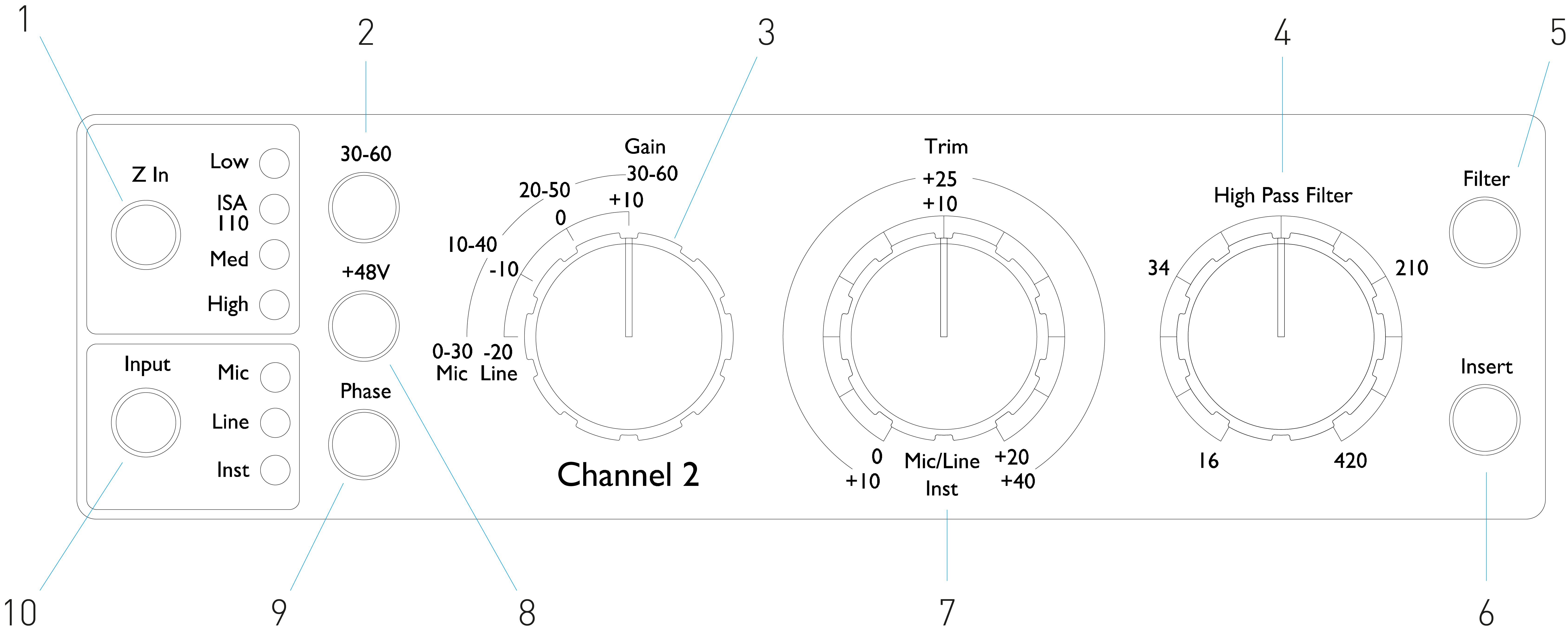

Impédance d'entrée micro (Z Entrée) sélection
-
Sélectionne le niveau élevé (30-60 dB) plage de gain du micro sur le commutateur Gain
-
Micro/ligne incrémenté de 10 dB Gagner commutateur Micro : 0-30 / 30-60 Ligne : -20 +10
-
Pot de fréquence d'atténuation du filtre
-
Applique le passe-haut à fréquence variable Filtre à l'entrée sélectionnée
-
Commute le signal externe Insérer revenir dans le chemin du canal
-
Saisir Garniture potentiomètre Micro/Ligne : 0 +20 dB Instrument : +10 +40 dB
-
S'applique +48V alimentation fantôme sur l'entrée micro XLR
-
Inverse la polarité (Phase) de l'entrée sélectionnée
-
Saisir sélection des sources
Le Saisir Le bouton sélectionne la source d’entrée pour le chemin du canal principal : Mic/Line/Instrument.
Pressage Phase inverse la polarité de l’entrée sélectionnée. Cela peut être utile lorsque plusieurs micros sont utilisés à proximité (par exemple sur un kit de batterie).
Le Gagner Le commutateur ajuste le gain du micro par pas de 10 dB. Sa plage est soit de 0 à 30 dB, soit de 30 à 60 dB lorsque le 30-60 l'interrupteur est enfoncé. Un réglage supplémentaire du gain continu de 0 à 20 dB est disponible à l'aide du Garniture contrôle.
Attention
Pour éviter un saut de niveau excessif, il est recommandé de tourner le commutateur de gain progressif au minimum avant d'appuyer sur le commutateur 30-60.
Avant de démarrer un enregistrement, réglez la commande Trim près de sa position centrale. Cela permettra un ajustement progressif du gain vers le haut ou vers le bas sans utiliser la commande échelonnée.
En appuyant sur le +48V Le bouton applique une alimentation fantôme à l’entrée micro XLR. Ce commutateur n'affecte pas les entrées Ligne ou Instrument.
Si vous ne savez pas si votre microphone nécessite une alimentation fantôme, veuillez vous référer à son manuel. Certains microphones (notamment les micros à ruban et asymétriques) pourraient être endommagés par l'application d'une alimentation fantôme.
Le Gagner Le commutateur ajuste le gain entre -20 dB et +10 dB par pas de 10 dB. Un réglage continu du gain jusqu'à 20 dB peut être ajouté à l'aide du Garniture contrôle.
L'entrée instrument se fait via une prise mono standard 1/4" (DI) sur le panneau avant. Le niveau est réglé à l'aide du Garniture et est réglable en continu de +10 dB à +40 dB.
L’entrée micro étant sélectionnée, appuyez sur la touche Z Entrée Le bouton fait défiler les quatre options d’impédance d’entrée du préampli du transformateur. Les valeurs sont indiquées dans le tableau.
Astuce
Pour plus d'informations sur la sélection de l'impédance, voir Impédance d'entrée du préampli.
L'impédance d'entrée ligne est fixée à 10 kΩ et n'est pas affectée par le commutateur Z In.
Appuyer sur le bouton Filtre insère le filtre passe-haut de 18 dB/octave dans le chemin du canal ; il est appliqué à l’entrée sélectionnée. La commande du filtre passe-haut permet de régler la fréquence d'atténuation dans la plage de 16 Hz à 420 Hz.
Astuce
Le filtre est utile pour supprimer toutes les basses fréquences indésirables, par exemple les grondements transmis par les pieds de micro montés au sol, etc.
Pressage Insérer place le signal de retour d'insertion dans le chemin du canal avant le connecteur de sortie, permettant l'inclusion d'unités d'effets externes.
L'insert Send est toujours disponible et est posté aux commandes de gain d'entrée et de filtre et de phase.

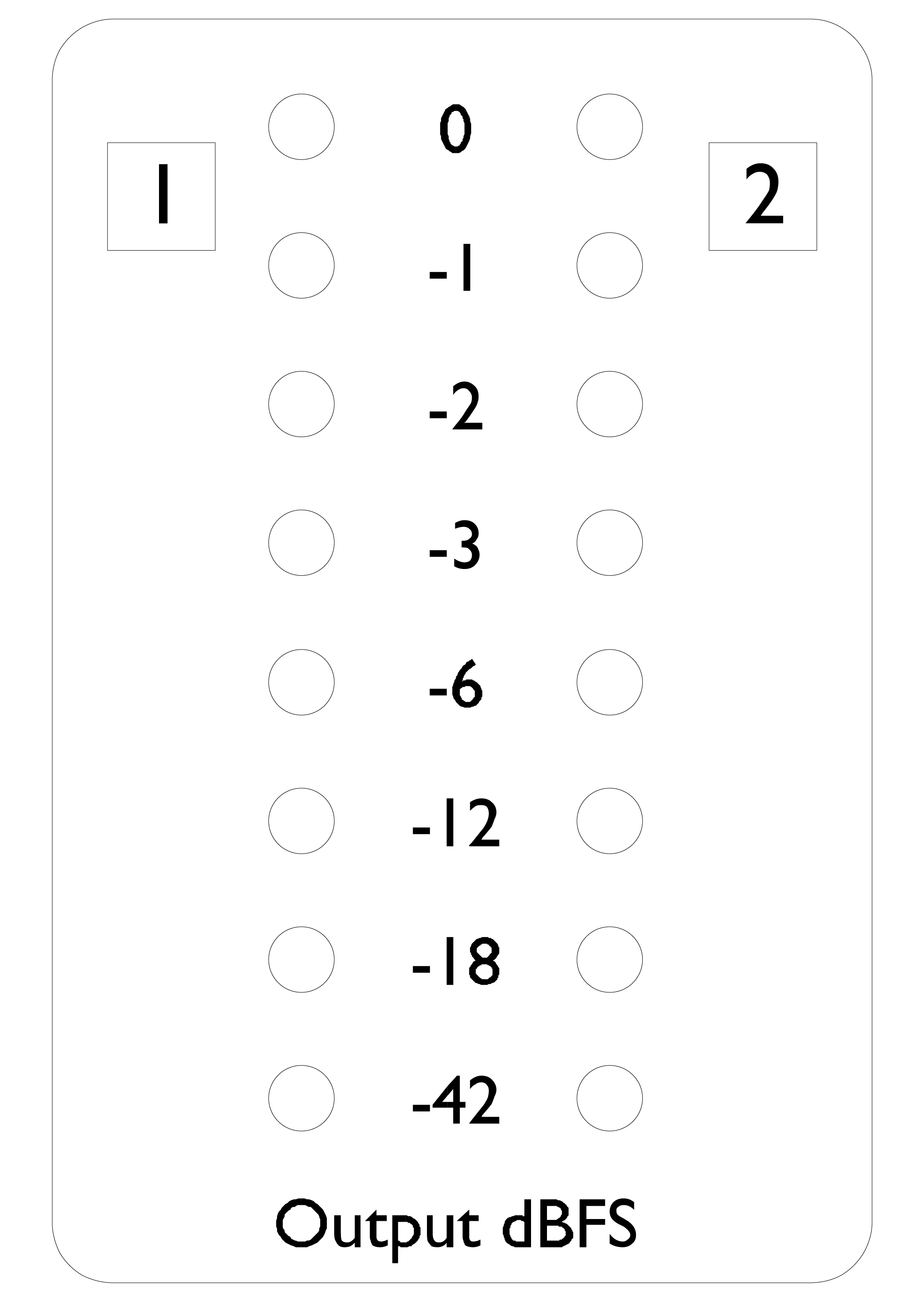

Les indicateurs LED indiquent le niveau au niveau des connecteurs de sortie des canaux. L'échelle est en dBFS, c'est-à-dire le niveau en dB, par rapport à la sortie maximale (atteinte lorsque la LED « 0 » s'allume).
L'étalonnage par défaut est "0" pour indiquer un niveau de signal de 22 dBu.

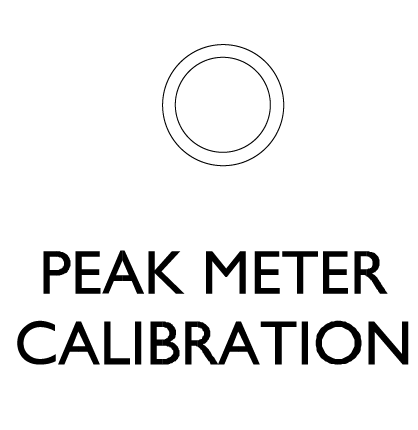

Le niveau auquel la LED « 0 » s'allume peut être réglé à l'aide du bouton Étalonnage du compteur de crête pot sur le panneau arrière. Le réglage par défaut de 0 dBFS = 22 dBu se produit lorsque le bouton est dans sa position centrale de détente.
La rotation du potentiomètre règle la valeur entre 0 dBFS = 16 dBu (à fond dans le sens inverse des aiguilles d'une montre) et 0 dBFS = 24 dBu (à fond dans le sens des aiguilles d'une montre).
-

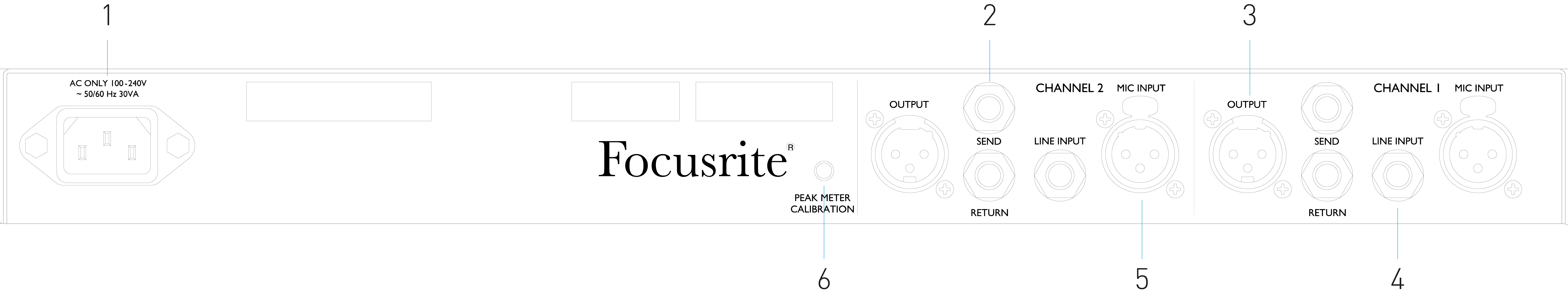

Prise secteur
-
Insérer l'envoi et le retour
-
Sortie de canal
-
Ligne d'entrée
-
Entrée micro
-
Potentiomètre d'étalonnage du compteur
Prise IEC standard pour secteur AC. ISA Two dispose d'un bloc d'alimentation « universel », lui permettant de fonctionner sur n'importe quelle tension d'alimentation comprise entre 100 et 240 V CA
Sur connecteurs XLR-3 femelles verrouillables, avec alimentation fantôme commutable par canal.
Prises jack TRS symétriques 1/4" pour envoi et retour d'insertion. L'insert peut être ajouté au chemin du canal en appuyant sur le panneau avant Insérer changer
Règle le niveau auquel la LED « 0 » de l'indicateur de canal s'allume. Voir la page Étalonnage du compteur.
