Autres composants du système RedNet

Mise à jour

La gamme matérielle RedNet comprend différents types d'interfaces d'E/S et des cartes d'interface audio numérique PCIe/PCIeR qui sont installées dans l'ordinateur hôte du système ou dans un châssis.

Toutes les unités d'E/S peuvent être considérées comme des boîtiers « Break-Out » (et/ou « Break-In ») vers/depuis le réseau, et toutes sont des boîtiers intégrés, alimentés par le secteur, montés en rack 19", sauf indication contraire.

Il existe également trois éléments logiciels, RedNet Control, Dante Controller et Dante Virtual Soundcard.

Utilisation du contrôle RedNet

RedNet Control reflétera l'état des unités RedNet présentes dans le système, présentant une image représentant chaque unité matérielle.

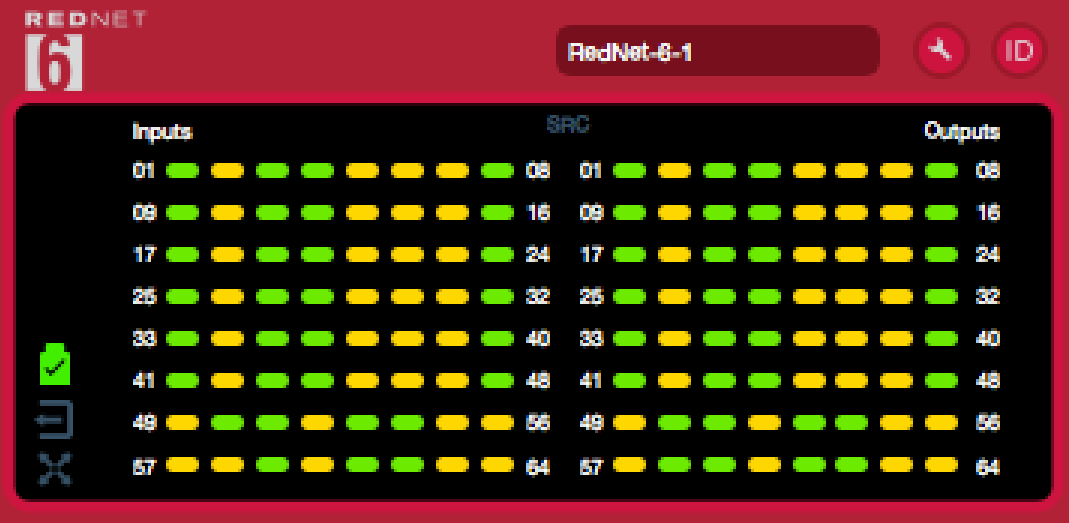

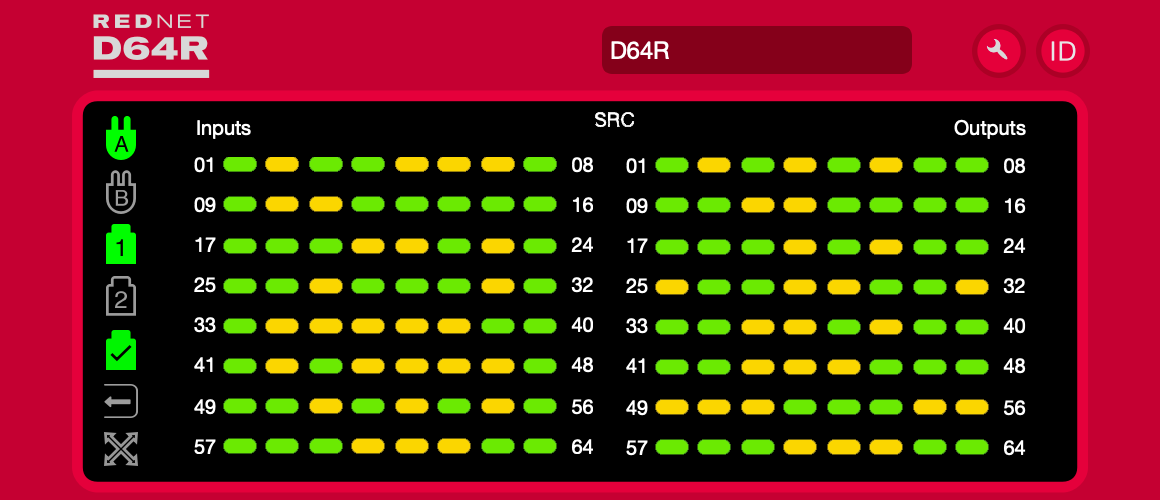

Les captures d'écran ci-dessus montrent un RedNet 6 et un RedNet D64R, avec un signal présent sur chaque canal et une connexion réseau verrouillée avec les SRC désactivés.


D64R: Blocs d'alimentation A et B – Chacun s'allume si le bloc d'alimentation a une entrée d'alimentation et que toutes les sorties CC sont présentes.

D64R: Réseau[s] – Chacun s’allume si une connexion valide est présente.

Verrouillé – L'unité est correctement verrouillée sur le réseau (se transforme en croix rouge si elle n'est pas verrouillée).

Leader du réseau – Allumé, indiquant que l'unité est le leader du réseau.

Horloge externe –

  • Vert : S'allume lorsque l'horloge externe est sélectionnée et verrouillée.

  • Ambre : S'allume lorsque l'horloge externe est sélectionnée mais n'est pas verrouillée.

  • Rouge : S'allume lorsque l'horloge externe est sélectionnée mais n'est pas connectée.

Mesure des signaux

Chaque canal d'entrée et de sortie dispose d'un indicateur de signal virtuel. Cinq états différents sont représentés :

  • Noir : aucun signal présent

  • Vert faible : > –126 dBFS

  • Vert : –42 dBFS

  • Ambre : –6 dBFS

  • Rouge : 0 dBFS

  • SRC : indique que les convertisseurs de fréquence d'échantillonnage sont actifs.

pièce d'identité (pièce d'identité)

En cliquant sur l'icône d'identification RedNet_Control_ID_Icon.png identifie l'appareil contrôlé en faisant clignoter les LED de son panneau avant.

Menu Outils

En cliquant sur l'icône Outils RedNet_Control_Tools_Icon.png vous donne accès aux paramètres système suivants :

Sélection d'entrée MADI

Un seul peut être sélectionné à la fois :

  • Auto

  • Coaxial

  • Optique

Varispeed de sortie MADI

Un seul peut être sélectionné à la fois :

  • Suivre Rx (taux et Varispeed)

  • Corrigé (32/64/16)

  • Vitesse variable (56/28/14)

Leader préféré

État marche/arrêt.

Source d'horloge RedNet

Un seul peut être sélectionné à la fois :

  • Interne (RedNet 6/D64R est le leader du réseau mais fonctionne à partir de l'horloge interne)

  • Entrée Word Clock

  • Entrée MADI

Terminaison d’entrée Word Clock

Cochez l'option Activé/Désactivé. (Termine l'entrée word clock BNC avec 75 Ω.)

Sortie Word Clock

Un seul peut être sélectionné à la fois :

  • Réseau

  • Réseau (tarif de base)

  • Entrée Word Clock

  • Entrée MADI

Convertisseurs de fréquence d'échantillonnage

  • Activer – Cocher l’option On/Off

  • Taux de sortie MADI – Un seul peut être sélectionné à tout moment.

    • Suivre Rx (taux et Varispeed)

    • Tarif unique (64/56)

    • Tarif Double (32/28)

    • Tarif quadruple (16/14)

  • • Source d'horloge SRC – Une seule peut être sélectionnée à la fois.

    • Net rouge

    • Entrée Word Clock

    • Entrée MADI
