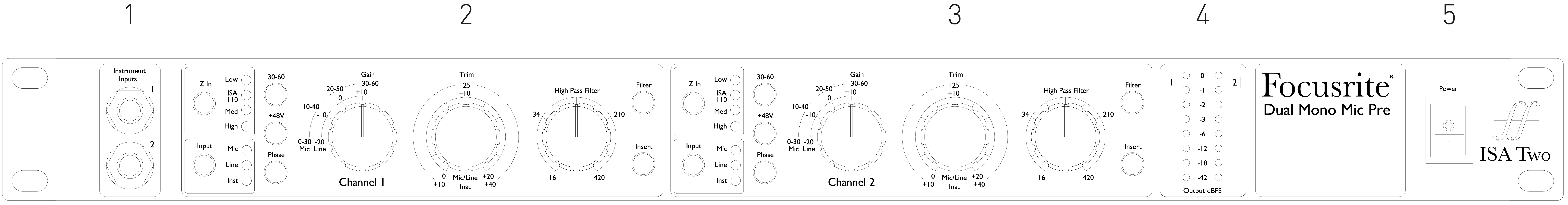

Ingressi dello strumento
-
Canale 1
-
Canale 2
-
Misuratori LED
-

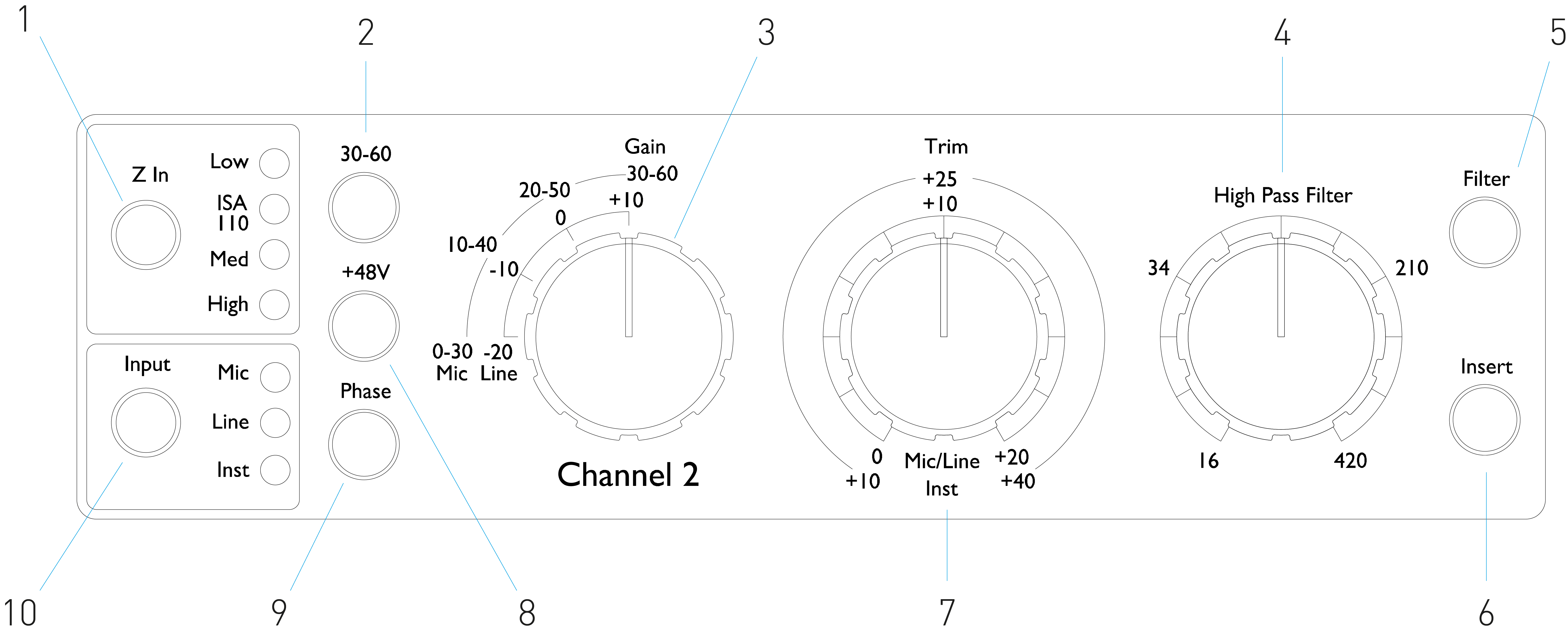

Interruttore di alimentazione
-
Impedenza di ingresso del microfono (ZIn) selezione
-
Seleziona il valore alto (30-60 dB) gamma di guadagno del microfono sull'interruttore Gain
-
Microfono/linea con incremento di 10 dB Guadagno interruttore Mic: 0-30 / 30-60 Linea: -20 +10
-
Potenziometro della frequenza di roll-off del filtro
-
Applica il passa-alto a frequenza variabile Filtro all'ingresso selezionato
-
Cambia l'esterno Inserire ritornare nel percorso del canale
-
Ingresso Ordinare pot Mic/Line: 0 +20 dB Strumento: +10 +40 dB
-
Si applica +48V alimentazione phantom all'ingresso microfonico XLR
-
Inverte la polarità (Fase) dell'ingresso selezionato
-
Ingresso selezione della fonte
IL Ingresso Il pulsante seleziona la sorgente di ingresso per il percorso del canale principale: Mic/Line/Instrument.
Premendo Fase inverte la polarità dell'ingresso selezionato. Ciò può essere utile quando vengono utilizzati più microfoni in stretta vicinanza (ad esempio su una batteria).
IL Guadagno L'interruttore regola il guadagno del microfono in incrementi di 10 dB. La sua gamma è 0–30 dB o 30–60 dB quando 30–60 l'interruttore viene premuto. È disponibile un ulteriore 0–20 dB di regolazione continua del guadagno utilizzando Ordinare controllo.
Attenzione
Per evitare un salto eccessivo di livello, si consiglia di ruotare al minimo l'interruttore del guadagno incrementato prima di premere l'interruttore 30-60.
Prima di iniziare una registrazione, impostare il controllo Trim vicino alla sua posizione centrale. Ciò consentirà una regolazione graduale del guadagno verso l'alto o verso il basso senza l'uso del controllo a gradini.
Premendo il +48 V Il pulsante applica l'alimentazione phantom all'ingresso XLR del microfono. Questo interruttore non influisce sugli ingressi Line o Instrument.
Se non sei sicuro che il tuo microfono richieda l'alimentazione phantom, fai riferimento al relativo manuale. Alcuni microfoni (in particolare i microfoni a nastro e sbilanciati) potrebbero essere danneggiati applicando l'alimentazione phantom.
IL Guadagno L'interruttore regola il guadagno tra -20 dB e +10 dB in incrementi di 10 dB. È possibile aggiungere una regolazione continua del guadagno fino a 20 dB utilizzando Ordinare controllo.
L'ingresso dello strumento avviene tramite un jack mono standard da 1/4" (DI) sul pannello frontale. Il livello viene impostato utilizzando Ordinare controllo ed è regolabile in continuo da +10 dB a +40 dB.
Con l'ingresso Mic selezionato, premendo il pulsante ZIn Il pulsante consente di scorrere le quattro opzioni di impedenza di ingresso del preamplificatore del trasformatore. I valori sono riportati nella tabella.
Suggerimento
Per informazioni sulla selezione dell'impedenza vedere Impedenza di ingresso del preamplificatore.
L'impedenza di ingresso della linea è fissa a 10 kΩ e non è influenzata dall'interruttore Z In.
Premendo il pulsante Filter si inserisce il filtro passa-alto da 18 dB/ottava nel percorso del canale; viene applicato a qualunque ingresso sia selezionato. Il controllo del filtro passa alto consente di impostare la frequenza di attenuazione nell'intervallo compreso tra 16 Hz e 420 Hz.
Suggerimento
Il filtro è utile per rimuovere eventuali basse frequenze indesiderate, ad esempio il rimbombo trasmesso attraverso supporti microfonici montati sul pavimento, ecc.
Premendo Inserire inserisce il segnale Insert Return nel percorso del canale prima del connettore di uscita, consentendo l'inclusione di unità di effetti esterne.
L'Insert Send è sempre disponibile e si trova dopo i controlli Gain in ingresso e Filter & Phase.

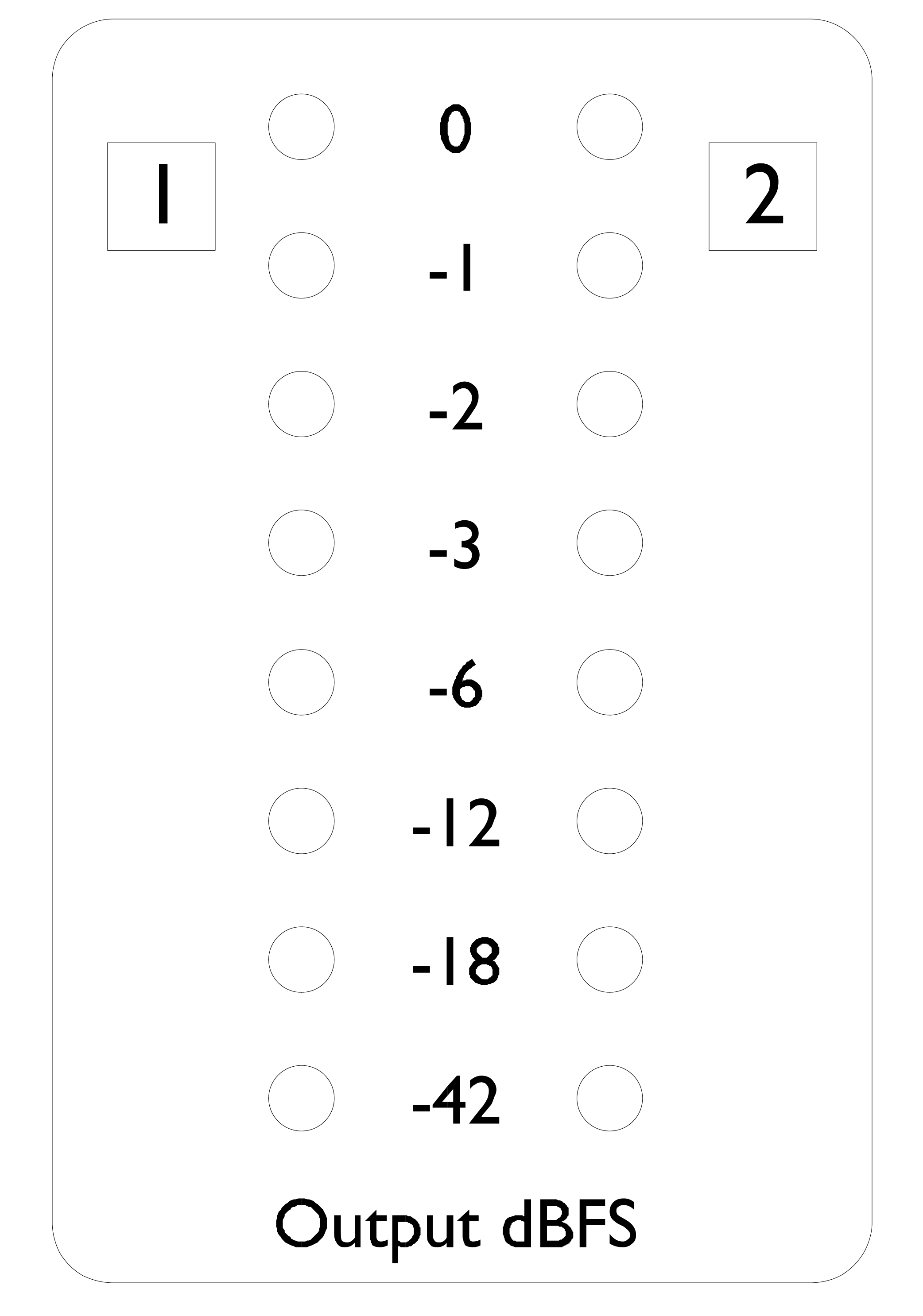

I misuratori LED indicano il livello sui connettori di uscita del canale. La scala è in dBFS, cioè il livello in dB, relativo all'uscita massima (raggiunta quando il LED '0' si illumina).
La calibrazione predefinita prevede che '0' indichi un livello di segnale di 22 dBu
Il livello al quale si illumina il LED '0' può essere regolato utilizzando Calibrazione del misuratore di picco pentola sul pannello posteriore. L'impostazione predefinita di 0 dBFS = 22 dBu si verifica quando la manopola è nella sua posizione centrale di arresto.
Ruotando il potenziometro si imposta il valore tra 0 dBFS = 16 dBu (completamente in senso antiorario) e 0 dBFS = 24 dBu (completamente in senso orario).
-

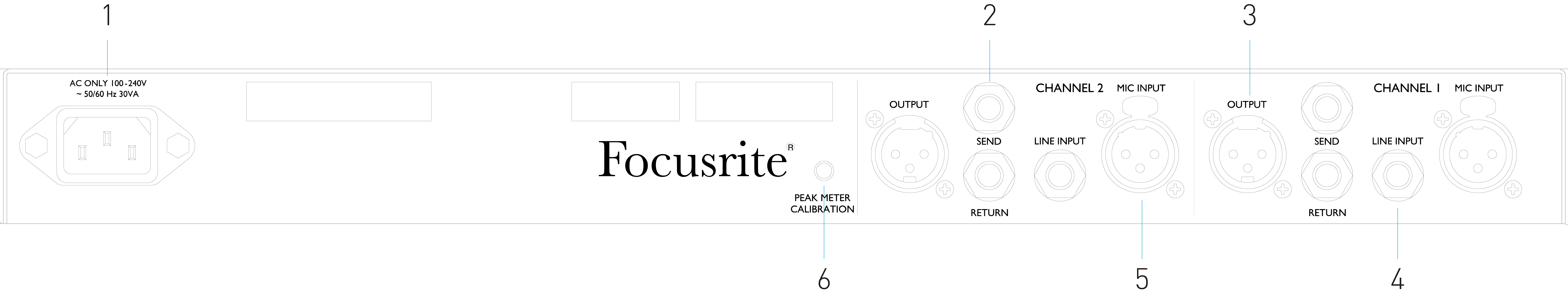

Ingresso di rete
-
Inserisci Invia e Ritorna
-
Uscita del canale
-
Ingresso linea
-
Ingresso microfono
-
Potenziometro di calibrazione del misuratore
Presa IEC standard per rete CA. ISA Two è dotato di un alimentatore "universale" che gli consente di funzionare con qualsiasi tensione di alimentazione compresa tra 100 e 240 V CA
Su connettori femmina XLR-3 ad aggancio, con alimentazione phantom commutabile per canale.
Prese jack TRS bilanciate da 1/4” per insert send e return. L'insert può essere aggiunto al percorso del canale premendo il pannello frontale Inserire interruttore
Regola il livello al quale si illumina il LED '0' del misuratore di canale. Vedi pag Calibrazione del misuratore.
