La gamma hardware RedNet comprende vari tipi di interfacce I/O e schede di interfaccia audio digitale PCIe/PCieR installate nel computer host del sistema o in uno chassis.

Tutte le unità I/O possono essere considerate come box "Break-Out" (e/o "Break-In") da/verso la rete e sono tutte alloggiamenti per montaggio su rack da 19", alimentati dalla rete elettrica, se non diversamente specificato.

Sono inoltre disponibili tre elementi software, RedNet Control, Dante Controller e Dante Virtual Soundcard.

Utilizzando il controllo RedNet

RedNet Control rifletterà lo stato delle unità RedNet presenti nel sistema, presentando un'immagine che rappresenta ciascuna unità hardware.

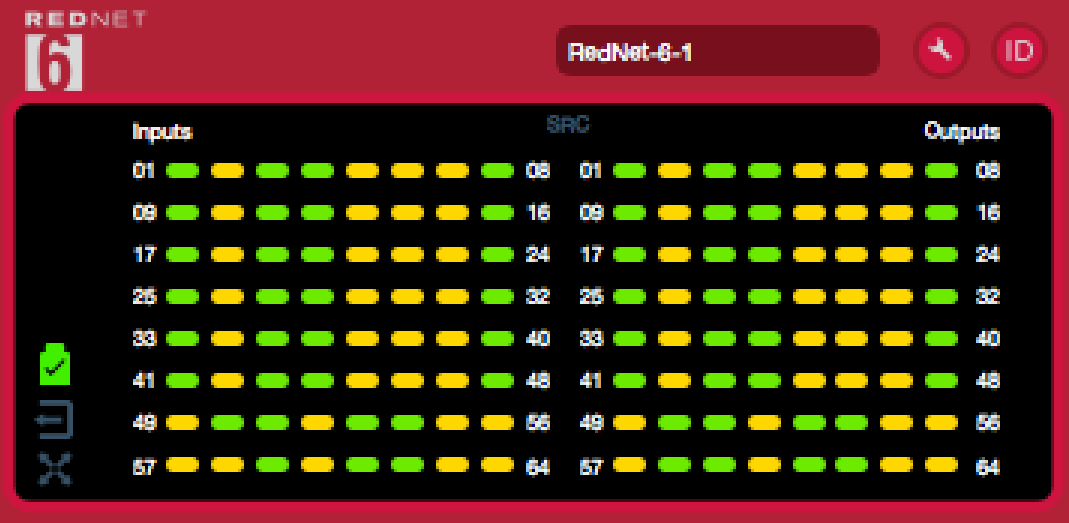

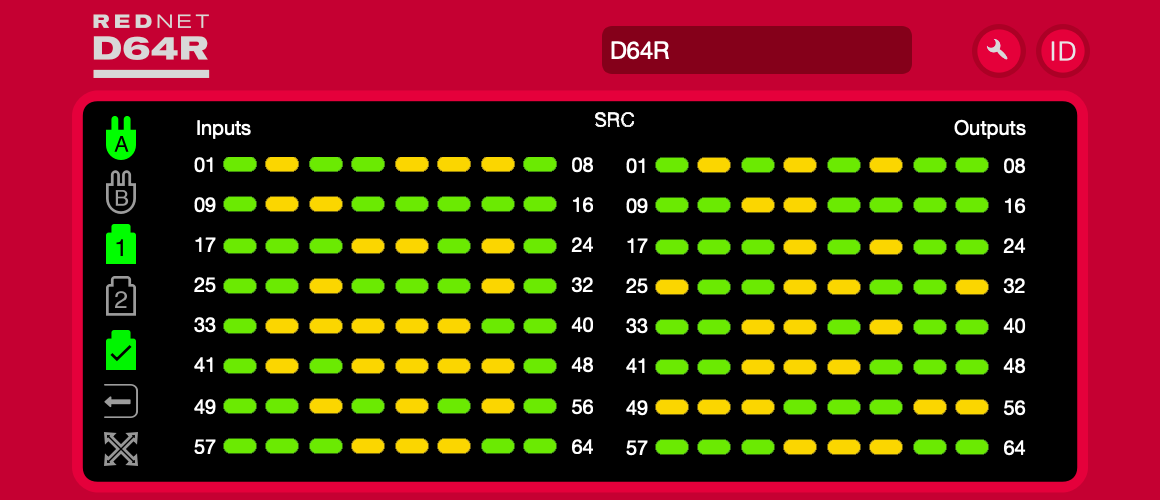

Gli screenshot sopra mostrano RedNet 6 e RedNet D64R, con segnale presente su ogni canale e una connessione di rete bloccata con SRC disattivati.


D64R: PSU A e B – Ciascuno si illumina se la PSU ha ingresso di alimentazione e tutte le uscite CC sono presenti.

D64R: Rete[s] – Ciascuno si illumina se è presente una connessione valida.

Bloccato: l'unità è bloccata correttamente alla rete (cambia in una croce rossa se non bloccata).

Leader della rete – Illuminato, indica che l'unità è il leader della rete.

Orologio esterno –

  • Verde: si illumina quando l'orologio esterno è selezionato e bloccato.

  • Ambra: si illumina quando l'orologio esterno è selezionato ma non bloccato.

  • Rosso: si illumina quando l'orologio esterno è selezionato ma non è collegato.

Misurazione del segnale

Ciascun canale di ingresso e uscita dispone di un indicatore di segnale virtuale. Sono rappresentati cinque diversi stati:

  • Nero: nessun segnale presente

  • Verde tenue: > –126 dBFS

  • Verde: –42 dBFS

  • Ambra: –6 dBFS

  • Rosso: 0 dBFS

  • SRC: indica che i convertitori della frequenza di campionamento sono attivi.

ID (Identificazione)

Facendo clic sull'icona dell'ID RedNet_Control_ID_Icon.png identifica il dispositivo controllato facendo lampeggiare i LED del pannello frontale.

Menù Strumenti

Facendo clic sull'icona Strumenti RedNet_Control_Tools_Icon.png dà accesso alle seguenti impostazioni di sistema:

Selezione ingresso MADI

È possibile selezionarne solo uno alla volta:

  • Auto

  • Coassiale

  • Ottico

Uscita MADI Varispeed

È possibile selezionarne solo uno alla volta:

  • Segui Rx (frequenza e velocità variabile)

  • Risolto (32/64/16)

  • Velocità variabile (56/28/14)

Leader preferito

Stato acceso/spento.

Sorgente orologio RedNet

È possibile selezionarne solo uno alla volta:

  • Interno (RedNet 6/D64R è leader della rete ma funziona con l'orologio interno)

  • Ingresso wordclock

  • Ingresso MADI

Terminazione ingresso word clock

Selezionare l'opzione On/Off. (Termina l'ingresso BNC del word clock con 75 Ω.)

Uscita Word Clock

È possibile selezionarne solo uno alla volta:

  • Rete

  • Rete (tariffa base)

  • Ingresso wordclock

  • Ingresso MADI

Convertitori della frequenza di campionamento

  • Abilita: seleziona l'opzione On/Off

  • Velocità di uscita MADI: è possibile selezionarne solo una alla volta.

    • Segui Rx (frequenza e velocità variabile)

    • Tariffa unica (64/56)

    • Doppia Tariffa (32/28)

    • Tariffa quadrupla (16/14)

  • • Sorgente orologio SRC – È possibile selezionarne solo una alla volta.

    • RedNet

    • Ingresso wordclock

    • Ingresso MADI
