その他の RedNet システム コンポーネント

RedNet ハードウェア範囲には、さまざまなタイプの I/O インターフェイスと、システムのホスト コンピュータまたはシャーシに取り付けられる PCIe/PCIeR デジタル オーディオ インターフェイス カードが含まれます。

すべての I/O ユニットは、ネットワークへの、またはネットワークからの「ブレークアウト」 (および/または「ブレークイン」) ボックスと見なすことができ、特に明記されていない限り、すべて主電源を内蔵した 19 インチ ラックマウント ハウジングです。

RedNet Control、Dante Controller、Dante Virtual Soundcard の 3 つのソフトウェア項目もあります。

RedNet コントロールの使用

RedNet コントロールは、システム内に存在する RedNet ユニットのステータスを反映し、各ハードウェア ユニットを表すイメージを表示します。

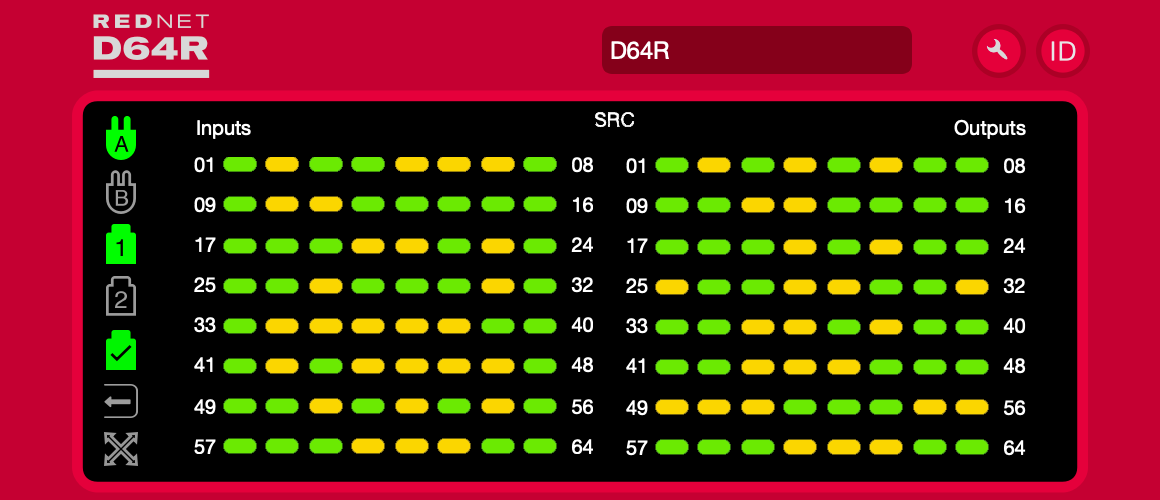

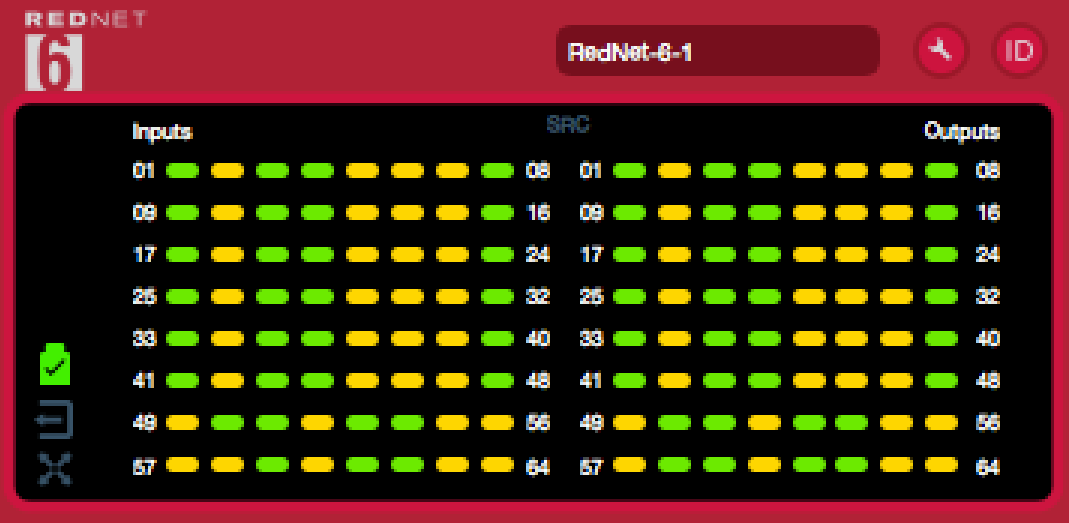

上のスクリーンショットは、すべてのチャネルに信号が存在し、SRC がオフになっているロックされたネットワーク接続を備えた RedNet 6 および RedNet D64R を示しています。

	D64R: PSU A および B – PSU に電源入力があり、すべての DC 出力が存在する場合、それぞれが点灯します。
	D64R: Network[s] – 有効な接続が存在する場合、それぞれが点灯します。
	ロック済み – ユニットはネットワークに正常にロックされています (ロックされていない場合は赤十字に変わります)。
	ネットワーク リーダー – 点灯し、ユニットがネットワーク リーダーであることを示します。
	外部クロック – 緑: 外部クロックが選択され、ロックされているときに点灯します。 オレンジ色: 外部クロックが選択されているがロックされていない場合に点灯します。 赤：外部クロックが選択されているが接続されていない場合に点灯します。
