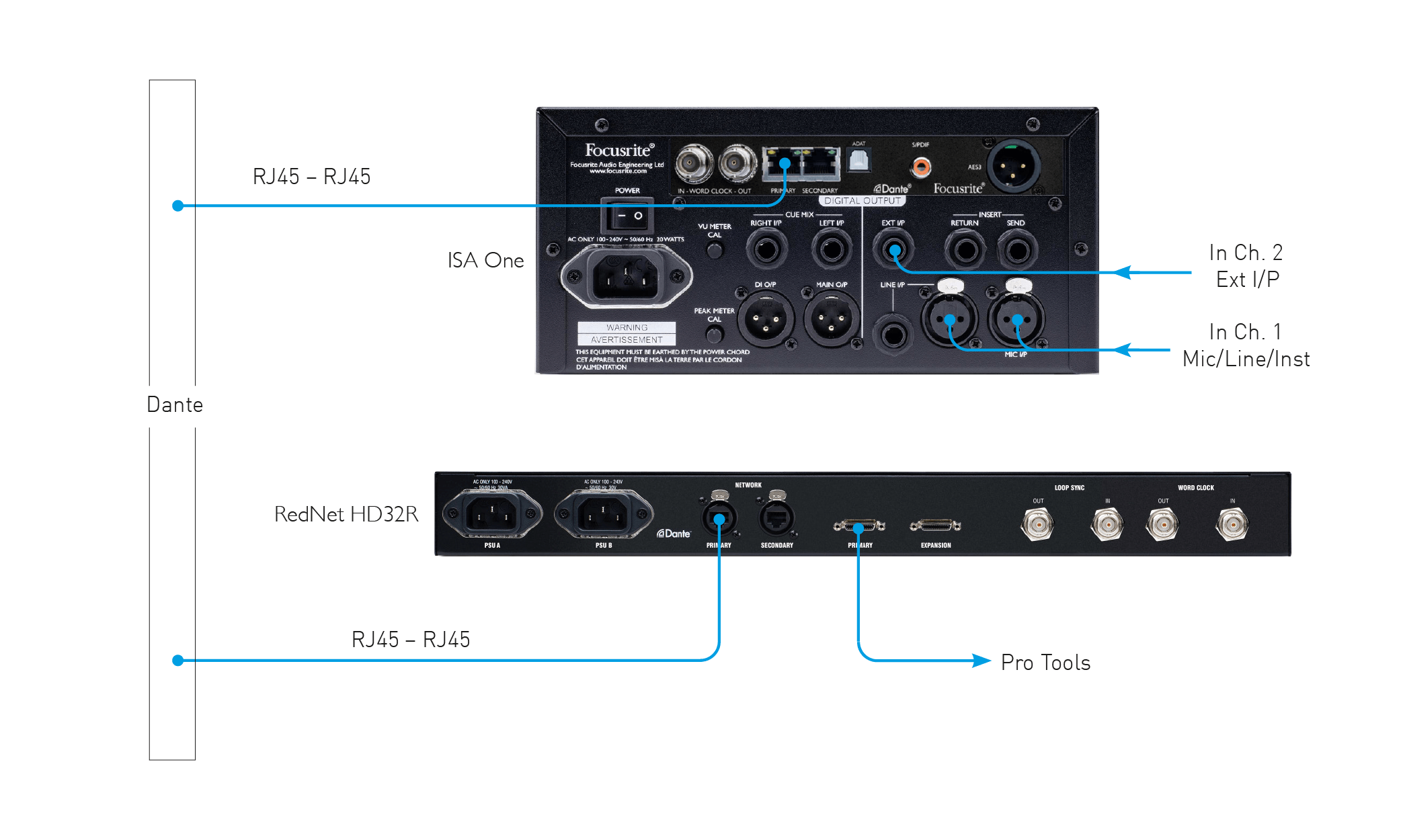

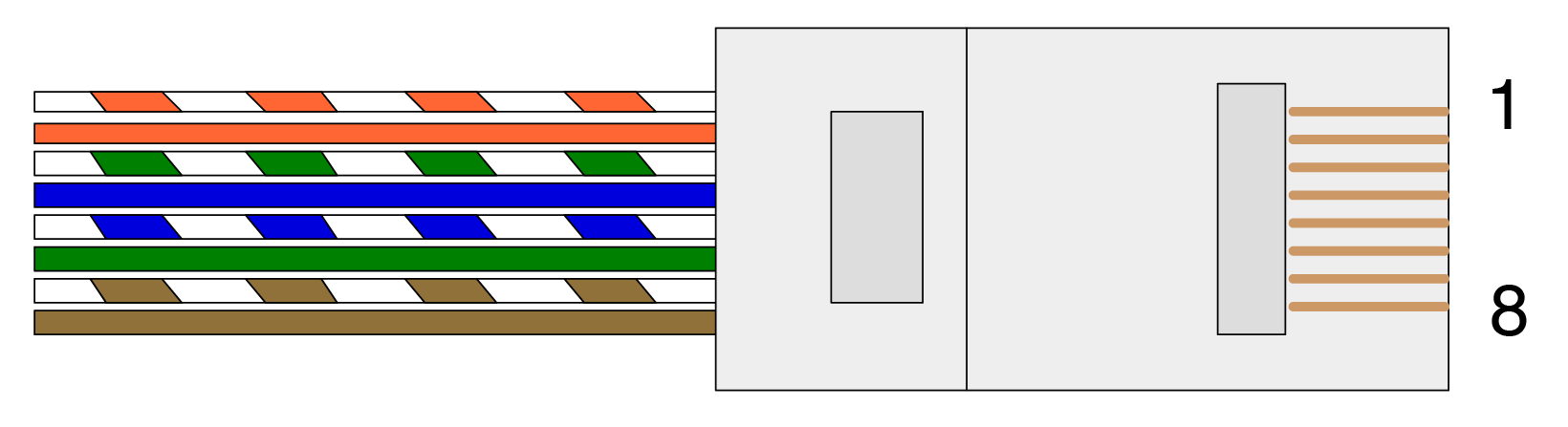

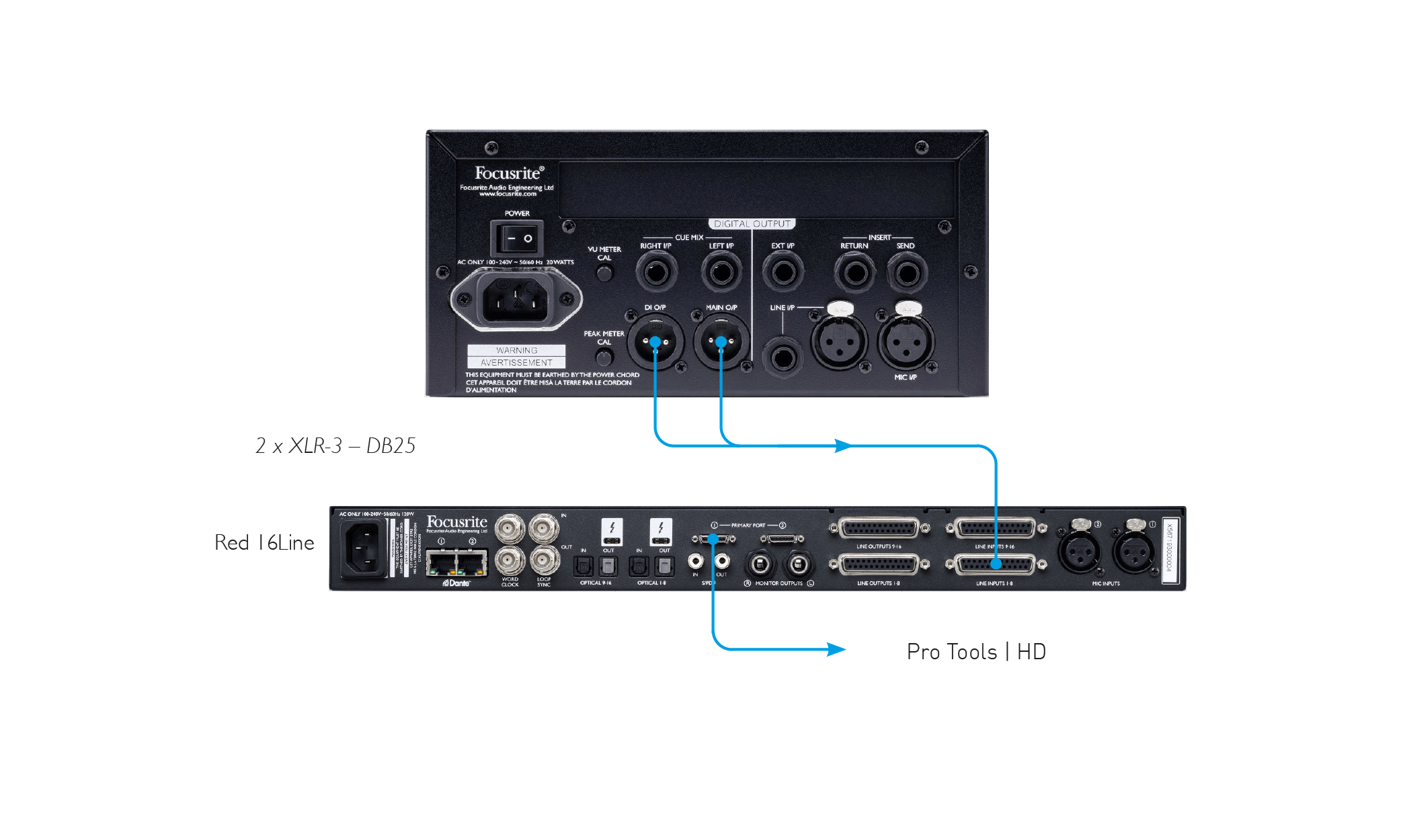

Apêndices

Bobina móvel dinâmica e microfones condensadores

Quase todos os microfones dinâmicos e condensadores profissionais são projetados para ter uma impedância de saída nominal relativamente baixa, entre 150 Ω e 300 Ω, quando medida a 1 kHz. Os microfones são projetados para ter uma impedância de saída tão baixa devido às seguintes vantagens:

O efeito colateral de ter uma impedância de saída tão baixa é que a impedância de entrada do pré-amplificador do microfone tem um efeito importante no nível de saída do microfone. A baixa impedância do pré-amplificador reduz a tensão de saída do microfone e enfatiza qualquer variação relacionada à frequência na impedância de saída do microfone. Combinar a resistência do pré-amplificador do microfone com a impedância de saída do microfone (por exemplo, fazer uma impedância de entrada do pré-amplificador de 200 Ω para corresponder a um microfone de 200 Ω) ainda reduz a saída do microfone e a relação sinal-ruído em 6 dB, o que é indesejável.

Para minimizar a carga do microfone e maximizar a relação sinal-ruído, os pré-amplificadores têm sido tradicionalmente projetados para ter uma impedância de entrada cerca de dez vezes maior que a média de um microfone, em torno de 1,2 kΩ a 2 kΩ. (O design original do pré-amplificador ISA 110 seguiu esta convenção e tem uma impedância de entrada de 1,4 kΩ a 1 kHz.) Configurações de impedância de entrada superiores a 2 kΩ tendem a tornar as variações relacionadas à frequência das saídas do microfone menos significativas do que em configurações de impedância baixa. Portanto, configurações de alta impedância de entrada produzem um desempenho de microfone que é mais plano nas áreas de baixa e média frequência e reforçado na área de alta frequência quando comparado às configurações de baixa impedância.

Microfones de fita

A impedância de um microfone de fita merece menção especial, pois esse tipo de microfone é enormemente afetado pela impedância do pré-amplificador.

A impedância de fita neste tipo de microfone é muito baixa, em torno de 0,2 Ω, e requer um transformador de saída para converter a baixa tensão gerada em um sinal capaz de ser amplificado por um pré-amplificador. O transformador usa uma relação de cerca de 1:30 (primário:secundário) para aumentar a tensão da fita para um nível útil. Esta relação de transformador tem o efeito de aumentar a impedância de saída do microfone para cerca de 200 Ω a 1 kHz.

A impedância do transformador, no entanto, é muito dependente da frequência – pode quase duplicar em algumas frequências (conhecida como ponto de ressonância) e tende a cair para valores muito pequenos em frequências baixas e altas. Portanto, em comum com microfones dinâmicos e condensadores, a impedância de entrada do pré-amplificador de microfone tem um efeito significativo no nível do sinal e na resposta de frequência do transformador de saída do microfone de fita e na 'qualidade de som' associada do microfone. Recomenda-se que um pré-amplificador de microfone conectado a um microfone de fita tenha uma impedância de entrada de pelo menos 5 vezes a impedância nominal do microfone.

Para uma impedância de microfone de fita de 30 Ω a 120 Ω, a impedância de entrada de 600 Ω (baixa) funcionará bem. Para microfones de fita de 120 Ω a 200 Ω, recomenda-se a configuração de impedância de entrada de 1,4 kΩ (ISA 110).
