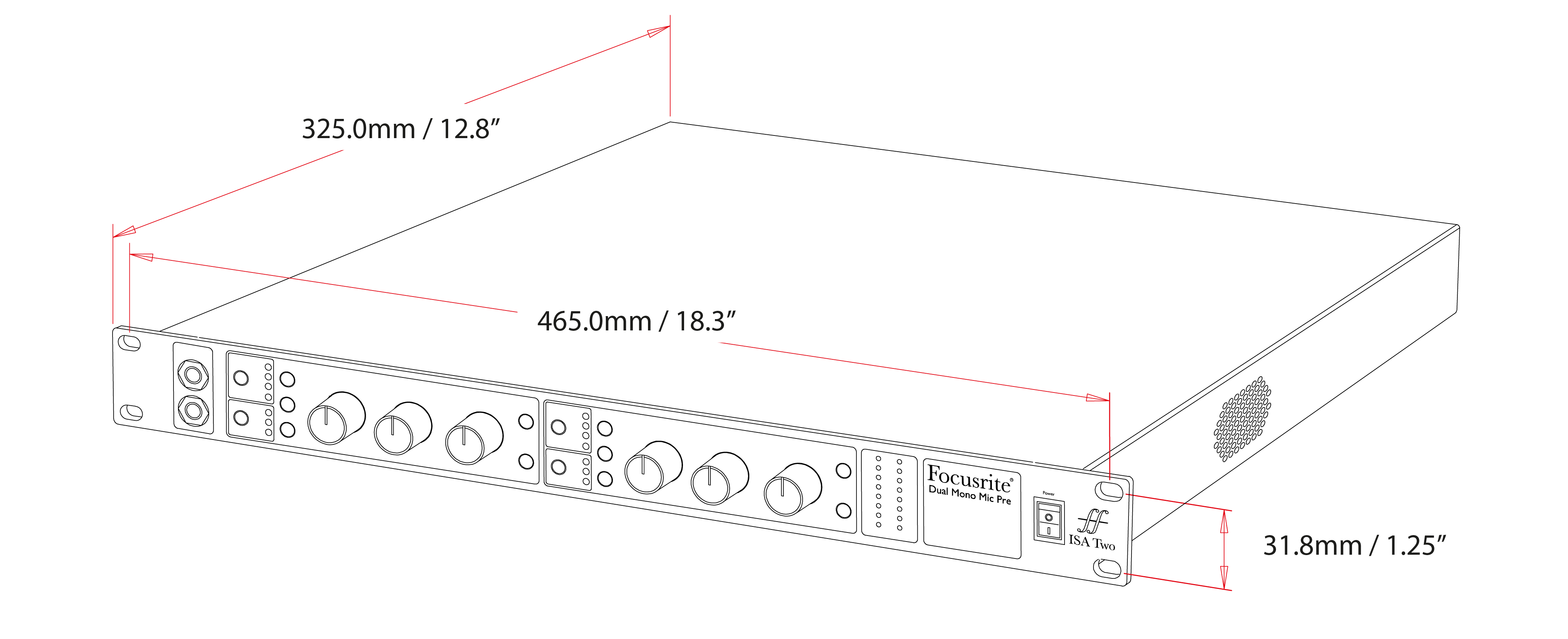

ISA Two as dimensões são ilustradas no diagrama acima.
[en] The measurements above show the spacings for rack mounting your ISA Two. For the physical dimensions of your ISA Two, see Desempenho e especificações.
ISA Two requer 1U de espaço vertical em rack. Deixe 75 mm adicionais de profundidade do rack atrás da unidade para permitir a passagem de cabos.
ISA Two pesa 3.7 kg / 8.12 lbs e para instalações em um ambiente fixo (por exemplo, um rack de estúdio), as montagens do painel frontal* fornecerão suporte adequado. Entretanto, se a unidade for usada em uma situação móvel (por exemplo, case de voo para turismo, etc.), recomenda-se que trilhos de suporte laterais ou prateleiras sejam usados dentro do rack.
Importante
*Sempre use parafusos M6 e porcas gaiola projetadas especificamente para racks de equipamentos de 19”. Uma pesquisa na Internet usando a frase “porcas de gaiola M6“ revelará componentes adequados.
Aberturas de resfriamento são fornecidas em cada lado; certifique-se de que, quando montado em um rack, essas aberturas não estejam obstruídas. Não monte a unidade imediatamente acima de qualquer outro equipamento que gere calor significativo, por exemplo, um amplificador de potência.
Nota
A temperatura ambiente operacional máxima é 40°C / 104°F.
ISA Two é alimentado pela rede elétrica. Ele incorpora fontes de alimentação 'universais' que podem operar em qualquer tensão de rede CA de 100 V a 240 V. As conexões CA são feitas através de conectores IEC padrão de 3 pinos no painel traseiro.
Um cabo IEC correspondente é fornecido com cada unidade – ele deve ser terminado com um plugue de alimentação do tipo correto para o seu país.
O consumo de energia CA do ISA Two é 35 W.
Nota
Não há fusíveis em ISA Two ou outros componentes substituíveis pelo usuário de qualquer tipo. Por favor, encaminhe todos os problemas de serviço para a Equipe de Suporte ao Cliente (consulte Suporte ao cliente e manutenção da unidade).
