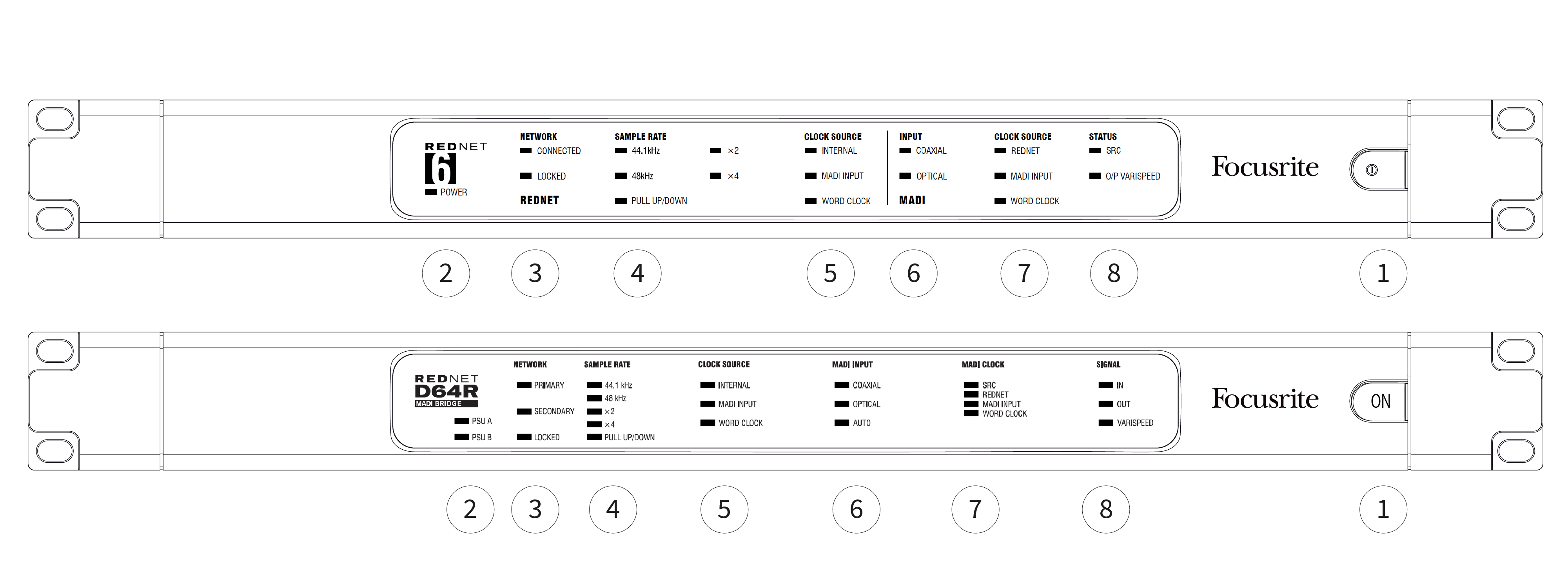

Interruptor de alimentação CA
-
Indicador(es) de energia
-
Potência [PSU A] – Acende quando uma entrada CA é aplicada e todas as saídas CC estão presentes.
-
D64R: Fonte de alimentação B – Acende quando uma entrada CA é aplicada e todas as saídas CC estão presentes. Quando ambas as fontes estiverem funcionando e tiverem entradas CA, a PSU A será a fonte padrão.
-
-
Indicadores de status da rede RedNet:
-
CONECTADO [PRIMÁRIO] – Acende quando o dispositivo está conectado a uma rede Ethernet ativa. [Também acende para indicar atividade de rede ao operar no modo Comutado.]
-
D64R: SECUNDÁRIO – Acende quando o dispositivo está conectado a uma rede Ethernet ativa. Não usado ao operar no modo Switched.
-
BLOQUEADO – Acende quando um sinal de sincronização válido é recebido da rede ou quando a unidade RedNet 6/D64R é líder da rede. Pisca se o relógio externo estiver selecionado, mas não conectado.
-
-
Indicadores de taxa de amostragem RedNet
Cinco indicadores laranja: 44,1 kHz, 48 kHz, x2 (múltiplo de 44,1 ou 48), x4 (múltiplo de 44,1 ou 48) e taxa de amostragem PUXAR PARA CIMA/BAIXO. Esses indicadores acendem individualmente ou em combinação para indicar a taxa de amostragem que está sendo usada. Por exemplo, para uma configuração Pull Up/Down de 96kHz, os indicadores 48kHz, x2 e Pull Up/Down acenderão.
-
Indicadores de fonte de relógio RedNet
Quando RedNet 6/D64R é o líder de clock da rede Dante, um dos seguintes indicadores acenderá:
-
INTERNO – LED laranja, indica que a unidade está travada no relógio interno.
-
ENTRADA MADI – LED laranja, indica que a unidade está travando na entrada MADI.
-
RELÓGIO DE PALAVRAS – LED laranja, acende para indicar que uma sincronização externa do Word Clock está em uso.
-
-
Indicadores de entrada MADI
Se um sinal de entrada selecionado for inválido ou não estiver presente, o LED da fonte de entrada piscará.
-
COAXIAL – LED laranja, indica que Coaxial é a entrada selecionada, ou que AUTO está selecionado e a entrada BNC é válida.
-
ÓPTICO – LED laranja, indica que Óptica é a entrada selecionada, ou que AUTO está selecionado e a entrada Óptica é válida.
-
D64R: AUTO – Indica que a seleção de entrada é definida automaticamente (óptica, preferencial). Este LED piscará se Auto for selecionado, mas nenhuma entrada (COAX ou Óptica) é válida.
-
-
Fonte do relógio [Relógio MADI]
-
D64R:SRC – LED laranja, indica que o SRC está ativo no momento.
-
REDE VERMELHA – LED laranja, indica que o sinal MADI está usando o relógio da rede.
-
ENTRADA MADI – LED laranja, indica que o clock de saída MADI está travado na taxa de entrada.
-
RELÓGIO DE PALAVRAS – LED laranja, indica que a entrada/saída MADI está bloqueada para o sinal de wordclock de entrada no BNC do painel traseiro.
-
-
Status MADI [Sinal]
-
Rede Vermelha 6:SRC – LED laranja, indica que o SRC está ativo no momento.
-
D64R:ENTRADA – LED verde, indica sinal presente na entrada MADI selecionada. O LED acenderá se algum dos canais no fluxo de entrada tiver um valor de -42dB(fs) ou superior.
-
D64R:SAÍDA – LED verde, indica sinal presente na saída MADI selecionada. Acende como para sinal de entrada.
-
O/P VARISPEED [VARISPEED] – LED laranja, indica que a unidade está funcionando no modo MADI de 56 canais. Este LED piscará quando:
-
o sinal está fora da tolerância MADI (acima de 1% do nominal) e a unidade NÃO está no modo de 56 canais, ou…
-
se 'MADI follow Rx' estiver definido e uma entrada inválida for detectada.
-
-
-

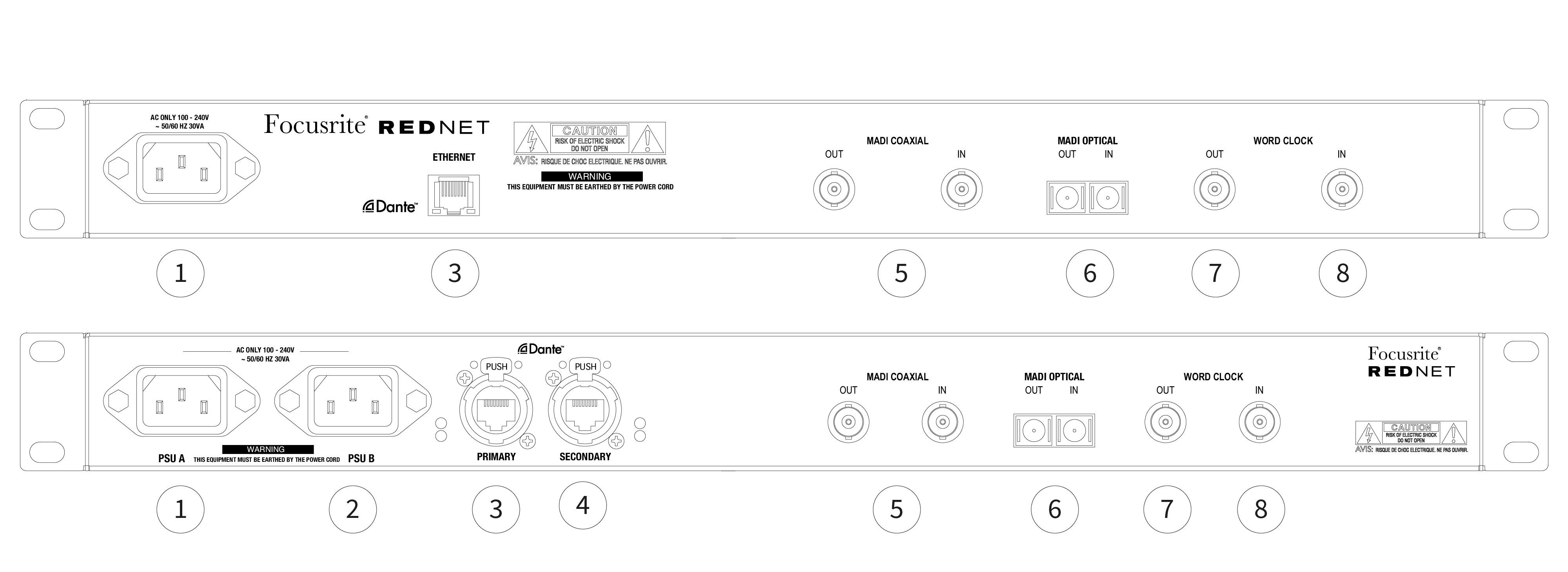

Entrada de rede IEC [PSU A]
Receptáculo IEC padrão para conexão de rede elétrica CA. RedNet 6/D64Rs apresentam PSUs 'universais', permitindo-lhes operar em qualquer tensão de alimentação entre 100 V e 240 V.
Nota
O uso inicial requer a instalação do clipe de retenção do plugue – consulte Clipe de retenção do cabo de alimentação IEC.
-
D64R: Entrada B da rede IEC Conector de entrada para fonte de alimentação de rede de backup. A fonte de alimentação B permanece em espera, mas assumirá o controle perfeitamente se a PSU A desenvolver uma falha ou perder sua fonte de alimentação principal.
Se estiver disponível uma fonte ininterrupta (UPS), recomenda-se que esta seja aplicada à entrada B.
-
Porta de rede [primária] Conexão RJ45 [etherCON] para a rede Dante. Use cabos de rede padrão Cat 5e ou Cat 6 para conectar a um switch Ethernet local para conectar o RedNet 6/D64R à rede RedNet. Adjacente a cada tomada de rede estão LEDs que acendem para indicar uma conexão de rede válida e atividade de rede.
Ver Pinagens do conector Para maiores informações.
-
D64R: Porta de rede secundária Conexão de rede Dante secundária onde dois links Ethernet independentes estão sendo usados (modo redundante) ou uma porta adicional em um switch de rede integral na rede primária (modo comutado).
-
E/S MADI – BNC coaxial
Conectores BNC de entrada e saída para cabo coaxial de 75 Ω.
-
E/S MADI – Óptico
Conector óptico Duplex SC. O padrão de fibra é 62,5/125 Multimodo.
-
Relógio de palavras esgotado Fornece uma saída da referência de relógio do sistema escolhida (pode ser alternada entre taxa base ou taxa de rede).
-
Relógio de palavra em
Permite a sincronização da rede Dante para abrigar o wordclock.
Esta informação é aplicável apenas ao RedNet D64R.
RedNet D64R é fornecido com clipes de retenção do cabo de alimentação IEC. Isso evita a desconexão acidental do cabo de alimentação durante o uso. Quando a unidade é instalada pela primeira vez, os clipes de retenção precisam ser fixados nos soquetes de entrada de energia no painel traseiro.
Insira cada clipe apertando as pernas conforme mostrado na primeira imagem abaixo, alinhando os pinos com os orifícios passantes nos postes de fixação IEC, um de cada vez, e depois soltando.
Certifique-se de que a orientação de cada clipe seja a mostrada nas outras imagens abaixo, ou a eficácia será comprometida.
As dimensões do RedNet 6/D64R são ilustradas no diagrama acima.
RedNet 6/D64R requer 1U de espaço vertical em rack e pelo menos 350 mm de profundidade de rack para permitir cabos. O RedNet 6/D64R pesa 3,74 (4,32) kg e para instalações em um ambiente fixo (por exemplo, um estúdio), os parafusos de montagem do painel frontal fornecerão suporte adequado. Se as unidades forem usadas em uma situação móvel (por exemplo, case de voo para turismo, etc.), deve-se considerar o uso de trilhos de suporte laterais dentro do rack.
RedNet 6/D64R gera pouco calor significativo e é resfriado por convecção natural. A temperatura ambiente de operação do dispositivo é de 50 graus Celsius.
A ventilação é feita através de ranhuras no gabinete em ambos os lados. Não monte o RedNet 6/D64R imediatamente acima de qualquer outro equipamento que gere calor significativo, por exemplo, um amplificador de potência. Além disso, certifique-se de que, quando montado em um rack, as aberturas laterais não estejam obstruídas.
RedNet 6/D64R é alimentado pela rede elétrica. Ele incorpora fontes de alimentação 'universais', que podem operar em qualquer tensão de rede CA de 100 V a 240 V. As conexões CA são feitas através de conectores IEC padrão de 3 pinos no painel traseiro.
D64R:
Quando a PSU A e a PSU B estão conectadas, a PSU A se torna a fonte padrão e, portanto, consome mais corrente do que B. Se uma fonte de alimentação de backup for fornecida por uma fonte ininterrupta, é recomendável que ela seja conectada à entrada B.
Um ou dois cabos IEC correspondentes são fornecidos com a unidade – estes devem ser terminados com plugues de alimentação do tipo correto para o seu país.
O consumo de energia CA do RedNet 6/D64R é 30VA.
Observe que não há fusíveis no RedNet 6/D64R ou outros componentes de qualquer tipo que possam ser substituídos pelo usuário. Encaminhe todos os problemas de manutenção à Equipe de Suporte ao Cliente (consulte “Suporte ao Cliente e Manutenção da Unidade” na página 19).
