Outros componentes do sistema RedNet

Atualizado

A linha de hardware RedNet inclui vários tipos de interface de E/S e placas de interface de áudio digital PCIe/PCIER que são instaladas no computador host do sistema ou em um chassi.

Todas as unidades de E/S podem ser consideradas como caixas de “Break-Out” (e/ou “Break-In”) de/para a rede, e todas são caixas de montagem em rack de 19” alimentadas pela rede elétrica, salvo indicação em contrário.

Existem também três itens de software, RedNet Control, Dante Controller e Dante Virtual Soundcard.

Usando o controle RedNet

O RedNet Control refletirá o status das unidades RedNet presentes no sistema, apresentando uma imagem representando cada unidade de hardware.

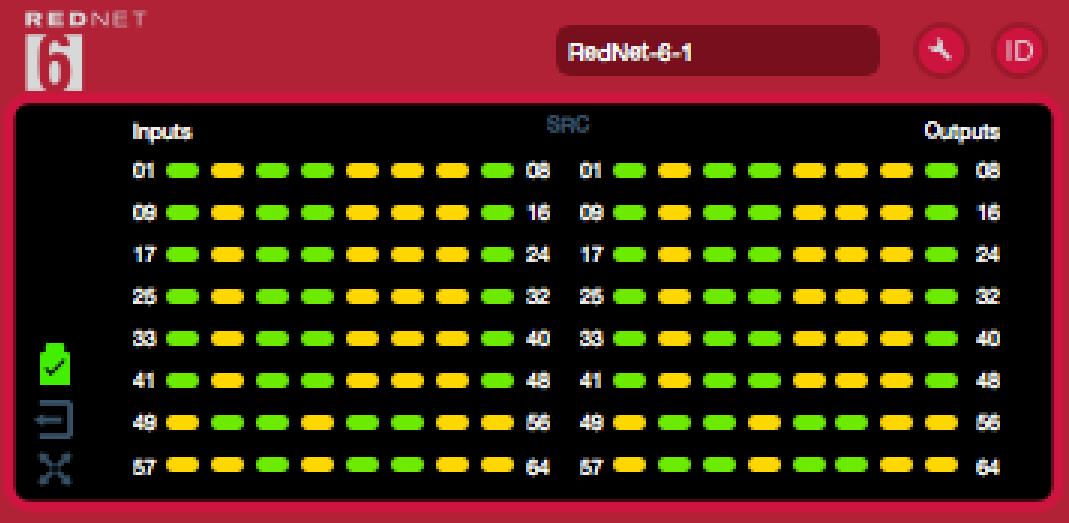

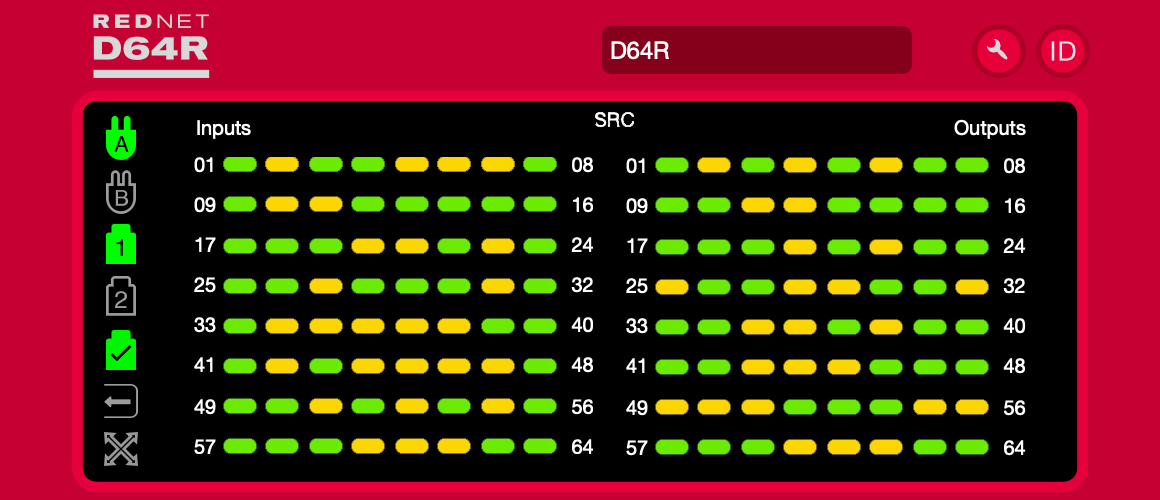

As imagens acima mostram RedNet 6 e RedNet D64R, com sinal presente em todos os canais e uma conexão de rede bloqueada com SRCs desligados.


D64R: PSUs A e B – Cada uma acende se a PSU tiver entrada de energia e todas as saídas CC estiverem presentes.

D64R: Rede[s] – Cada um acende se uma conexão válida estiver presente.

Bloqueado – A unidade foi bloqueada com sucesso na rede (muda para a cruz vermelha se não estiver bloqueada).

Líder da Rede – Iluminado, indicando que a unidade é o líder da rede.

Relógio Externo –

  • Verde: Acende quando o relógio externo é selecionado e bloqueado.

  • Âmbar: Acende quando o relógio externo está selecionado, mas não bloqueado.

  • Vermelho: Acende quando o relógio externo está selecionado, mas não está conectado.

Medição de sinal

Cada canal de entrada e saída possui um indicador de sinal virtual. Cinco estados diferentes estão representados:

  • Preto: Nenhum sinal presente

  • Verde escuro: > –126 dBFS

  • Verde: –42 dBFS

  • Âmbar: –6 dBFS

  • Vermelho: 0dBFS

  • SRC: Indica que os conversores de taxa de amostragem estão ativos.

ID (Identificação)

Clicando no ícone de ID RedNet_Control_ID_Icon.png identifica o dispositivo que está sendo controlado piscando os LEDs do painel frontal.

Menu Ferramentas

Clicando no ícone Ferramentas RedNet_Control_Tools_Icon.png dá acesso às seguintes configurações do sistema:

Seleção de entrada MADI

Apenas um pode ser selecionado por vez:

  • Auto

  • Coaxial

  • Óptico

Saída MADI Varispeed

Apenas um pode ser selecionado por vez:

  • Siga Rx (taxa e velocidade variável)

  • Fixo (64/32/16)

  • Velocidade variável (56/28/14)

Líder preferido

Estado ligado/desligado.

Fonte do relógio RedNet

Apenas um pode ser selecionado por vez:

  • Interno (RedNet 6/D64R é líder de rede, mas funciona com relógio interno)

  • Entrada de Word Clock

  • Entrada MADI

Terminação de entrada de Word Clock

Marque a opção Ligado/Desligado. (Termina a entrada BNC do wordclock com 75 Ω.)

Saída de relógio de palavra

Apenas um pode ser selecionado por vez:

  • Rede

  • Rede (taxa básica)

  • Entrada de Word Clock

  • Entrada MADI

Conversores de taxa de amostragem

  • Habilitar – Marque a opção Ligado/Desligado

  • Taxa de saída MADI – Somente uma pode ser selecionada por vez.

    • Siga Rx (taxa e velocidade variável)

    • Tarifa Única (64/56)

    • Tarifa Dupla (32/28)

    • Taxa quádrupla (16/14)

  • • Fonte de relógio SRC – Somente uma pode ser selecionada por vez.

    • Rede vermelha

    • Entrada de Word Clock

    • Entrada MADI
