Esta seção aborda alguns casos de uso comuns para o Scarlett 4i4. Geralmente, seu caso de uso é uma variante desses casos e a forma como você usa seu Scarlett 4i4 provavelmente reaproveita alguns princípios.

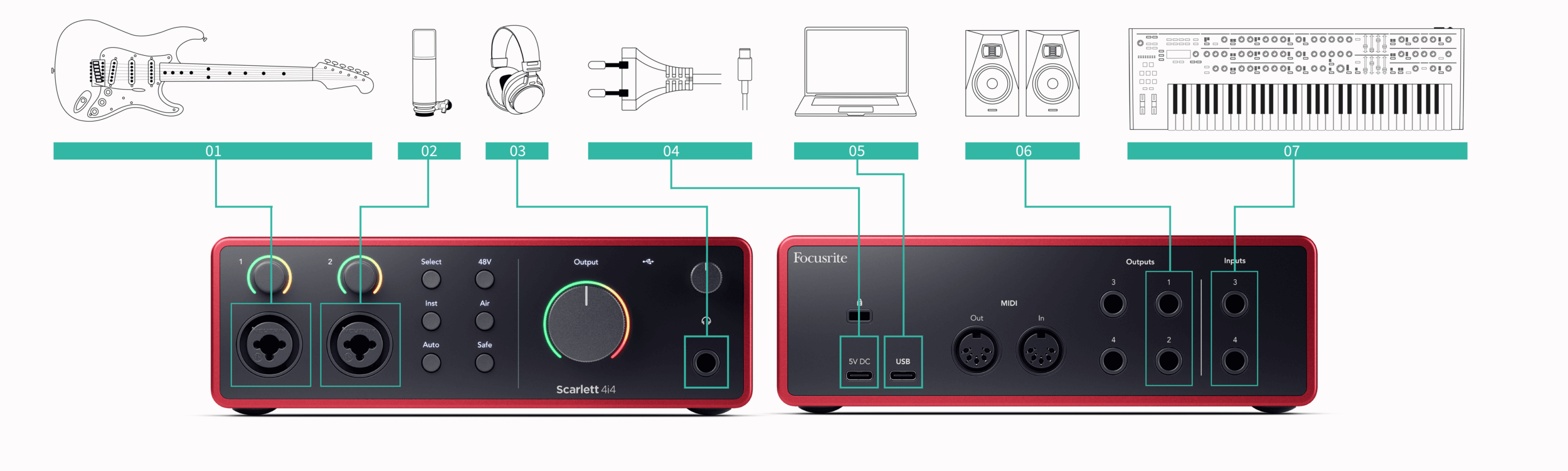

O diagrama a seguir mostra como conectar uma variedade de entradas e saídas ao Scarlett 4i4.
-
Conecte instrumentos como guitarras, baixos, guitarras eletroacústicas e outros instrumentos com captadores à entrada 1 ou 2 da tomada de 6,35 mm no painel frontal. Ao conectar um instrumento, use um cabo mono da tomada TS de 6,35 mm a 6,35 mm e defina a entrada como 'instrumento' usando o botão Inst .
-
Conecte um microfone (por exemplo, o CM25 MkIII) à entrada 1 ou 2 usando um cabo XLR para XLR. Você deve conectar um microfone por meio de um cabo XLR, outros microfones podem não funcionar ou você pode ter problemas. Ative 48V se o seu microfone precisar.
-
Conecte seus fones de ouvido (por exemplo, os fones de ouvido Scarlett SH-450) por meio de uma tomada de 6,35 mm à saída de fone de ouvido. Você deve usar uma tomada TRS de 6,35 mm para conectar seus fones de ouvido. Se o conector de tomada do fone de ouvido for menor, você precisará de um adaptador de tomada para fone de ouvido.
-
Conecte seu Scarlett a uma tomada de parede usando a fonte de alimentação incluída.
-
Conecte o Scarlett ao seu computador usando um cabo USB.
-
Conecte os alto-falantes do monitor (também chamados de monitores) às saídas R e L (direita e esquerda). Use cabos de tomada TRS balanceados de 6,35 mm para conectar monitores. Se seus monitores tiverem conexões diferentes, consulte o guia do usuário do monitor.
-
Conecte dispositivos de nível de linha, como sintetizadores, teclados, pré-amplificadores de microfone etc. às entradas de linha de nível fixo 3 e 4. Para uma conexão balanceada, use um conector de tomada TRS de 6,35 mm. Você pode usar um conector de tomada TS, mas a conexão será desbalanceada.
Você também pode conectar dispositivos de nível de linha à entrada 1 ou 2, onde pode usar o controle de ganho para aumentar o sinal de seus dispositivos de nível de linha em seu software de gravação. Certifique-se de desligar Inst se estiver conectando dispositivos de nível de linha à entrada 1 ou 2.
Nota
Você não pode conectar guitarras ou microfones diretamente nas entradas 3 e 4.
Seu Scarlett 4i4 tem saídas e entradas suficientes para usar equipamento 'outboard' em suas mixagens. Por equipamento ou outboard, estamos nos referindo aos efeitos que você pode querer incluir no processo de mixagem, por exemplo, equalizadores (EQ), compressores, reverbs, atrasos etc.
Existem duas maneiras de mixar com efeitos externos, como efeitos de inserção (geralmente EQs ou Compressores) ou efeitos de envio e retorno (mais comuns para reverbs e atrasos).
-
Inserções - o efeito é colocado no caminho do sinal para que todo o sinal seja afetado pelo equipamento outboard.
-
Enviar e retornar - você envia o sinal 'seco' para o efeito externo e retorna o sinal 'molhado' ou afetado para sua DAW, geralmente em um canal diferente. Você pode então misturar uma combinação do sinal seco original e o sinal molhado afetado.
Dica
Não há regras rígidas para usar efeitos como inserções ou efeitos de envio e retorno. Uma técnica interessante é utilizar um compressor como efeito de envio, comumente chamado de compressão paralela ou de Nova York. Essa técnica pode ser altamente eficaz para adicionar mais peso às partes de sua mixagem.
A configuração abaixo mostra como você pode conectar seu equipamento outboard ao seu Scarlett 4i4 e usar o mixer do Focusrite Control 2 para rotear o sinal. Para obter o sinal de sua DAW, a maioria dos softwares DAW terá um guia sobre o uso de um processador externo como uma inserção ou como um efeito de enviar e retornar. Use este guia em combinação com o guia do usuário para sua DAW.

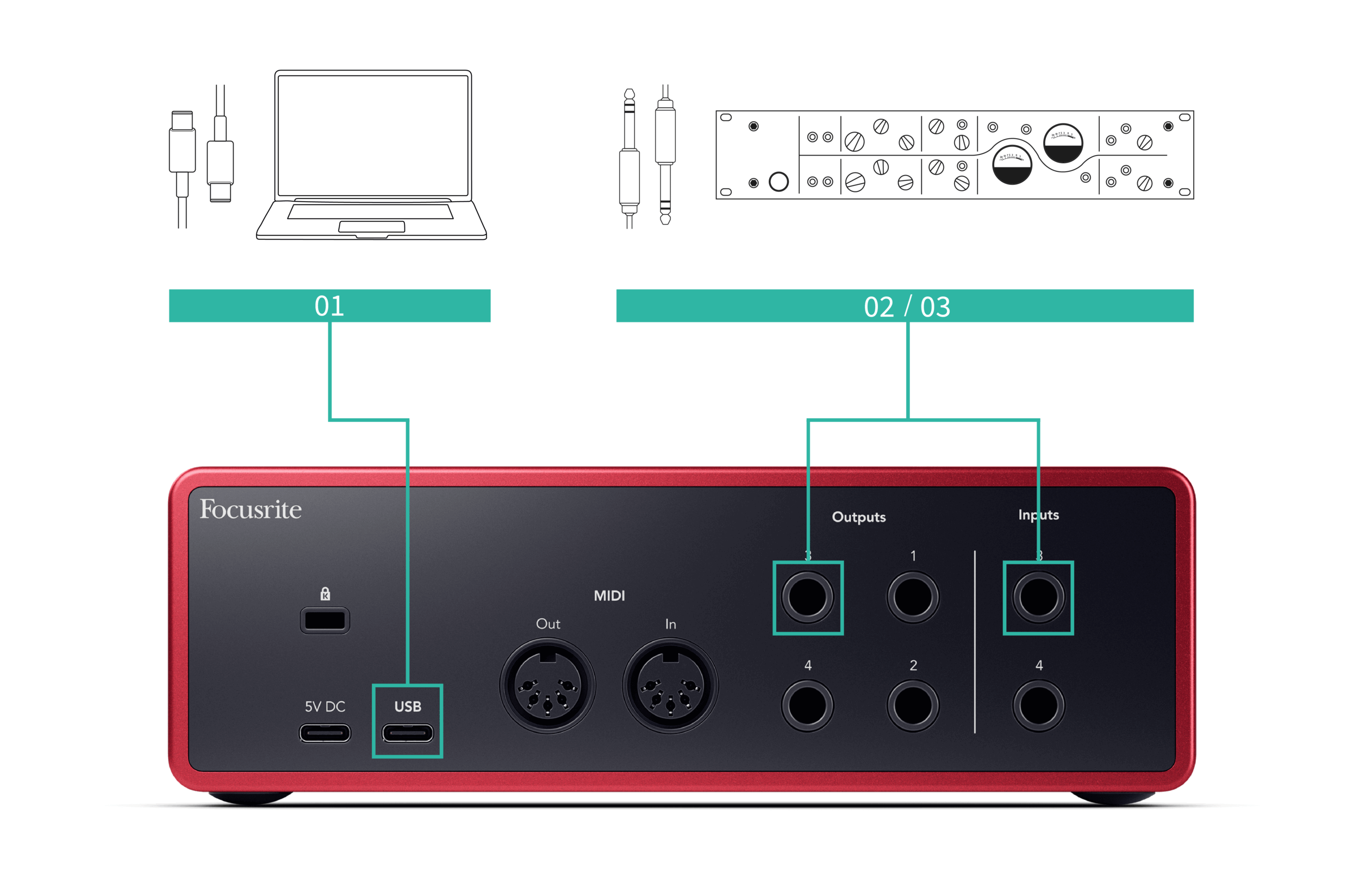

Conexões de hardware
Para configurar o hardware vamos conectar os equipamentos na ordem do fluxo do sinal.
-
Conecte um cabo de tomada TRS balanceado de 6,35 mm de uma das saídas de linha sobressalentes de sua interface (por exemplo, não as saídas 1-2 que são normalmente reservadas para monitores).
-
Conecte a outra extremidade do cabo à entrada do processador de efeitos externo. Esta pode ser uma entrada de tomada de 6,35 mm, mas também pode ser XLR. Se for XLR, certifique-se de que a entrada seja adequada para sinais de entrada de nível de linha.
-
Conecte a saída do seu processador de efeitos externo a uma entrada de tomada de 6,35 mm sobressalente em seu Scarlett 4i4. O outboard do processador de efeitos outboard é provavelmente um sinal de nível de linha, então você deve conectá-lo a uma entrada de tomada em seu Scarlett 4i4.
Roteamento de software
As etapas a seguir oferecem uma visão geral de alto nível do roteamento no software. As etapas podem variar entre DAWs.
-
Adicione uma Inserção ou Enviar à track DAW que você deseja afetar. Anote a saída do software da sua Inserção ou Enviar, por exemplo,Saída 3.

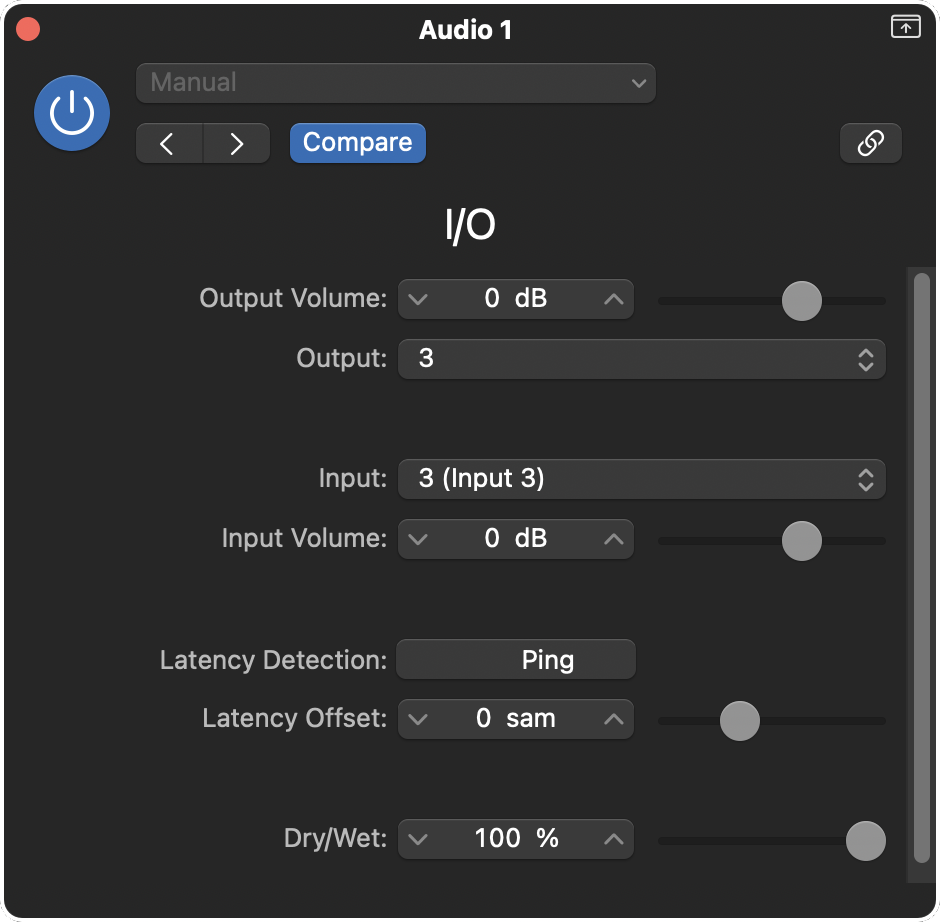

Plug-in de inserção de E/S do Logic Pro – para efeitos de Enviar e Retornar, use este plug-in em um canal de Enviar ou Bus.
-

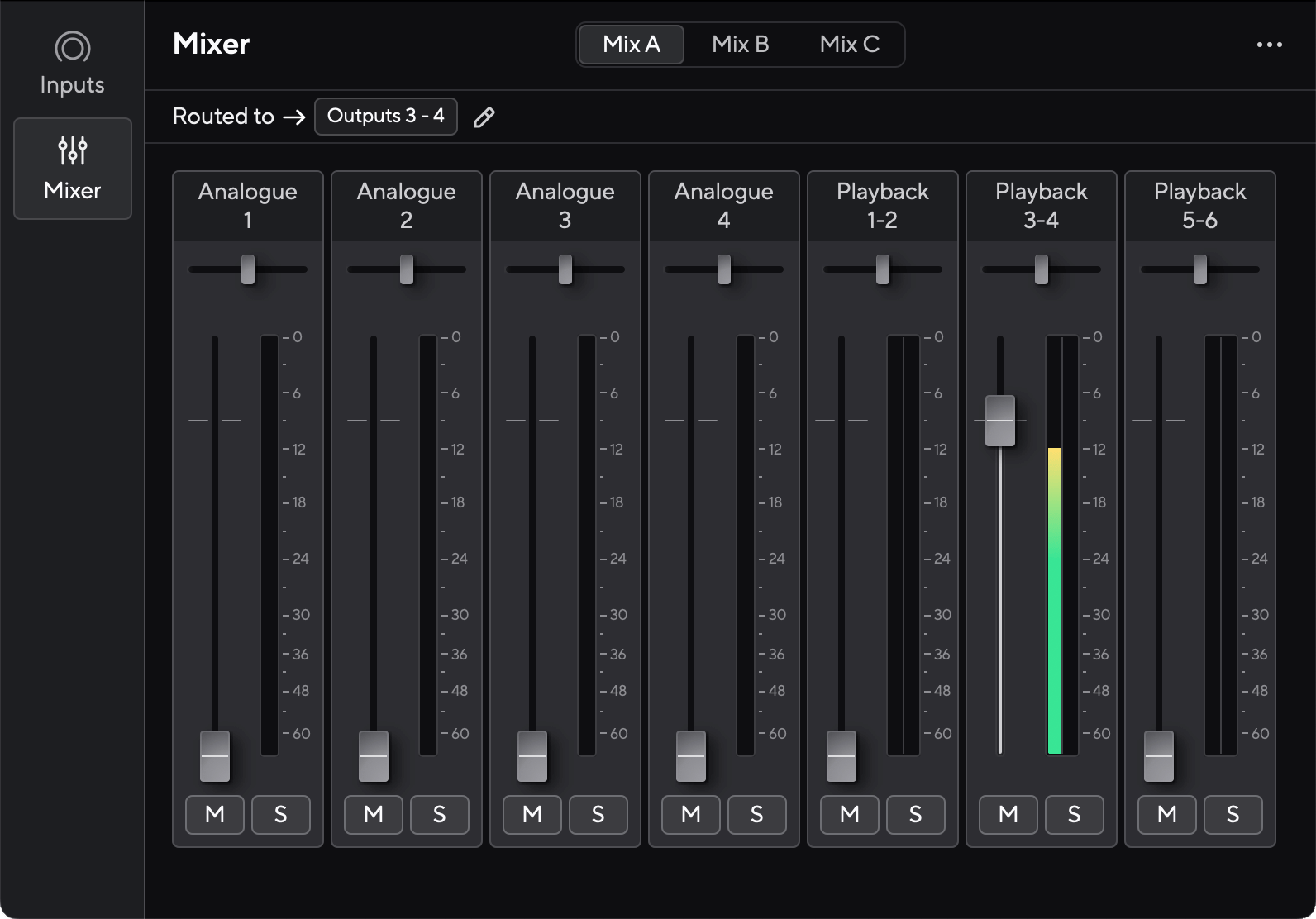

No Scarlett 4i4, certifique-se de que a saída do software da sua Inserção ou Enviar, por exemplo,saída 3, é roteada para a saída que você conectou de seu Scarlett para seu equipamento outboard. Para obter mais informações sobre roteamento, consulte Mixer Focusrite Control.
-
Em sua DAW, certifique-se de que a entrada de sua inserção, ou o retorno do enviar, esteja definida para a entrada no Scarlett 4i4 que você conectou à saída do seu equipamento outboard.
Depois de passar por essas etapas ao reproduzir sua sessão de DAW, você deve ouvir o sinal com efeito vindo de seu equipamento outboard inserido na cadeia de efeitos do canal ou ouvindo o retorno do efeito.
Dica
Você pode usar o mesmo processo para reamplificar seus sinais de guitarra DI. Substitua a unidade de efeitos externa por uma caixa de reamp e um amplificador de guitarra.
O recurso de loopback no seu permite que você envie o som produzido pelo seu computador e o direcione de volta para o seu para gravação ou streaming, sem usar cabos físicos. Isso pode ser particularmente útil em vários cenários, como amostragem, podcasting, transmissão ao vivo ou gravação de tutoriais em tela:
-
Amostragem: você pode gravar sons de volta em seu software para usar como amostras em sua música.
-
Podcasting: você pode usar loopback para gravar entrevistas ou discussões online, onde deseja capturar sua voz e as vozes de participantes remotos.
-
Transmissão ao vivo: é útil para transmitir conteúdo acompanhado de áudio do seu computador, como jogos, apresentações ou tutoriais.
-
Gravação de tela: Ao criar tutoriais em vídeo ou screencasts, o loopback permite incluir o som produzido pelo seu computador junto com a sua narração.
Para usar entradas de seleção de loopback canais 5 e 6 em seu software DAW.
-
Abra seu DAW ou software de gravação.
-
Crie um novo canal de gravação em sua DAW e silencie ou defina a saída para 'none' para este canal. É importante fazer isso para não causar um ciclo de feedback.
-
Defina a entrada de gravação do canal silenciado para os canais Loopback do seu ,.
-
Comece a gravar.
Os canais do seu software de gravação recebem a saída da sua Scarlett. Você pode usar outros canais em seu software de gravação para gravar qualquer coisa conectada às entradas da sua Scarlett junto com o feed Loopback. Alternativamente, se o seu software de gravação tiver apenas uma entrada ou uma entrada estéreo, você poderá gravar seu Direct Monitor Mix como entrada Loopback. Ver .
Você também pode usar o Loopback para criar uma mixagem de qualquer fonte de áudio no seu Scarlett, instrumentos conectados aos pré-amplificadores ou áudio do seu computador. Com o Loopback, você pode misturar instrumentos e faixas de apoio para seus shows online ou equilibrar o microfone e o áudio do jogo para sua transmissão ao vivo. Veja Mixer do.
Importante
Quando estiver usando o Loopback, silencie os canais em seu software de gravação para não causar um loop de feedback.
O Scarlett 4i4 tem um modo autônomo; este modo permite que sua interface passe áudio quando não estiver conectada a um computador. Isso pode ser útil para:
-
Aumentar o número de pré-amplificadores em outra interface ou mixer que ficou sem pré-amplificadores de microfone, por exemplo:
-
Usando qualquer entrada de linha sobressalente na outra interface.
Por exemplo, roteando as entradas de microfone do Scarlett para suas saídas de linha.
-
-
Usar sua configuração de estúdio sem ter seu computador ligado ou conectado, por exemplo, para usar sua guitarra através de alto-falantes ou qualquer equipamento de música eletrônica conectado.
Para configurar o modo Autônomo:
-
Conecte a tomada de energia do seu Scarlett à rede elétrica.
-
Conecte seu Scarlett 4i4 para um computador em execução Focusrite Control 2. A página do mixer do Focusrite Control 2 roteia as entradas do Scarlett 4i4 para as saídas que você gostaria de usar. Consulte Mixer do.
Por exemplo, você pode rotear as entradas de microfone 1 e 2 para as saídas de linha 3 e 4 para usar seu Scarlett 4i4 como um pré-amplificador de microfone autônomo conectado às entradas de linha de outro pré-amplificador.
-
Desconecte seu Scarlett 4i4 do seu computador e continua a transmitir o áudio no modo autônomo.
-
Conecte suas entradas e saídas à sua interface como de costume (consulte Exemplos de uso).
