Dieser Abschnitt behandelt einige typische Verwendungen des 4i4 4th Gen vermutlich ähnlichen Prinzipien folgen.

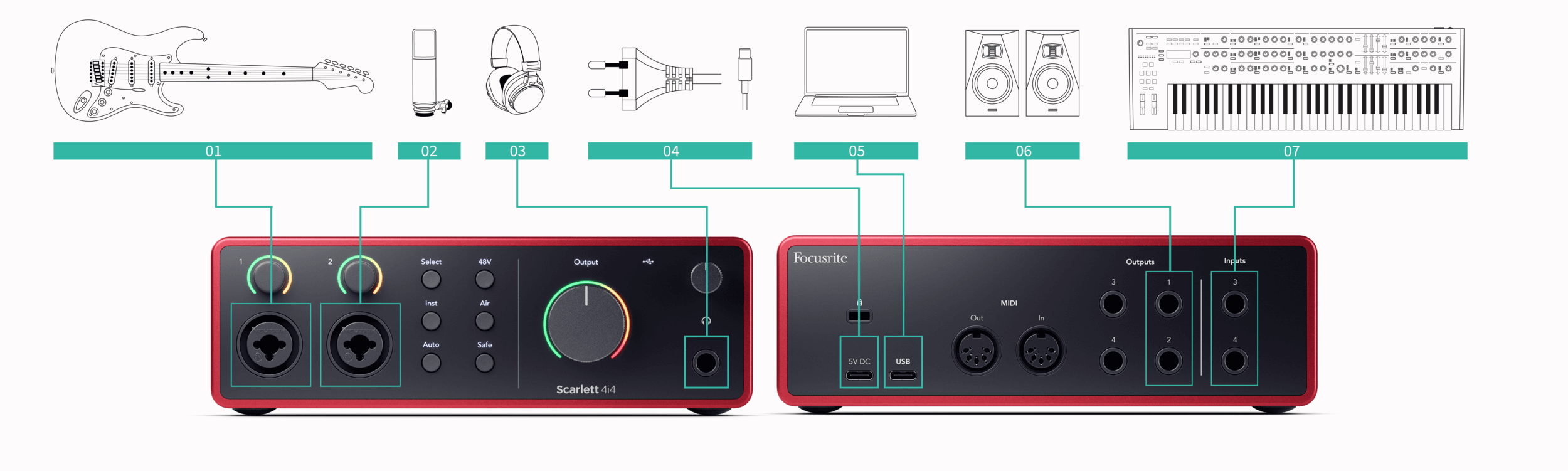

Das folgende Diagramm zeigt, wie eine Reihe von Ein- und Ausgängen an das Scarlett 4i4 angeschlossen werden.
-
Schließen Sie Instrumente wie Gitarren, Bässe, elektroakustische Gitarren oder andere Instrumente mit Tonabnehmern an Eingang 1 oder 2 des 6,35-mm-Klinkeneingangs auf der Vorderseite an. Wenn Sie ein Instrument anschließen, verwenden Sie ein 6,35-mm-auf-6,35-mm-TS-Monoklinkenkabel und stellen Sie den Eingang mit der Inst- Taste auf „Instrument“ ein.
-
Schließen Sie ein Mikrofon (etwa das CM25 MkIII) über ein XLR-zu-XLR-Kabel an Eingang 1 oder 2 an. Zum Anschließen eines Mikrofons müssen Sie ein XLR-Kabel verwenden, da andere Mikrofone möglicherweise nicht funktionieren oder Probleme verursachen. Aktivieren Sie 48 V, wenn Ihr Mikrofon dies benötigt.
-
Schließen Sie Ihre Kopfhörer (etwa den Scarlett SH-450) über einen 6,35-mm-Stecker an den Kopfhörerausgang an. Zum Anschließen Ihrer Kopfhörer müssen Sie einen 6,35-mm-TRS-Stecker verwenden. Wenn Ihr Kopfhöreranschluss kleiner ist, benötigen Sie einen Kopfhöreranschlussadapter.
-
Schließen Sie Ihr Scarlett mit dem mitgelieferten Netzteil an eine Steckdose an.
-
Verbinden Sie das Scarlett über ein USB- Kabel mit Ihrem Computer.
-
Schließen Sie Monitorlautsprecher (auch Monitore genannt) an die Ausgänge R und L (rechts und links) an. Verwenden Sie zum Anschließen von Monitoren symmetrische 6,35-mm-TRS-Stecker-Kabel. Wenn Ihre Monitore andere Anschlüsse haben, lesen Sie bitte die Bedienungsanleitung des Monitors.
-
Schließen Sie Geräte mit Line-Pegel wie Synthesizer, Keyboards, Mikrofonvorverstärker usw. an die Line- Eingänge 3 und 4 mit festem Pegel an. Für eine symmetrische Verbindung verwenden Sie einen 6,35-mm-TRS-Klinkenstecker. Sie können einen TS-Klinkenstecker verwenden, die Verbindung ist jedoch unsymmetrisch.
Sie können auch Geräte mit Line-Pegel an Eingang 1 oder 2 anschließen, wo Sie mit der Verstärkungsregelung das Signal Ihrer Geräte mit Line-Pegel in Ihre Aufnahmesoftware verstärken können. Stellen Sie sicher, dass Sie Inst ausschalten, wenn Sie Geräte mit Line-Pegel an Eingang 1 oder 2 anschließen.
Anmerkung
Sie können Gitarren oder Mikrofone nicht direkt an die Eingänge 3 und 4 anschließen.
Dein Scarlett 4i4 verfügt über genügend Ausgänge und Eingänge, um „Outboard“-Geräte in Ihren Mixen zu verwenden. Mit externen Geräten oder Geräten meinen wir Effekte, die Sie möglicherweise in den Mischvorgang einbeziehen möchten, zum Beispiel Equalizer (EQ), Kompressoren, Reverbs, Delays usw.
Es gibt zwei Möglichkeiten, mit externen Effekten zu mischen: entweder als Insert-Effekte (häufig EQs oder Kompressoren) oder als Send- und Return-Effekte (häufiger für Reverbs und Delays).
-
Inserts – Der Effekt wird im Signalweg platziert, sodass das gesamte Signal von der Außenbordausrüstung beeinflusst wird.
-
Senden und Zurückgeben – Sie senden das „trockene“ Signal an den Außenbordeffekt und geben das „feuchte“ oder beeinflusste Signal an Ihre DAW zurück, oft auf einem anderen Kanal. Anschließend können Sie eine Kombination aus dem ursprünglichen Trockensignal und dem betroffenen Nasssignal mischen.
Tipp
Es gibt keine strengen Regeln für die Verwendung von Effekten als Inserts oder Send-and-Return-Effekte. Eine interessante Technik ist die Verwendung eines Kompressors als Send-Effekt, der allgemein als Parallel- oder New-York-Komprimierung bezeichnet wird. Diese Technik kann sehr effektiv sein, um Teilen Ihrer Mischung mehr Gewicht zu verleihen.

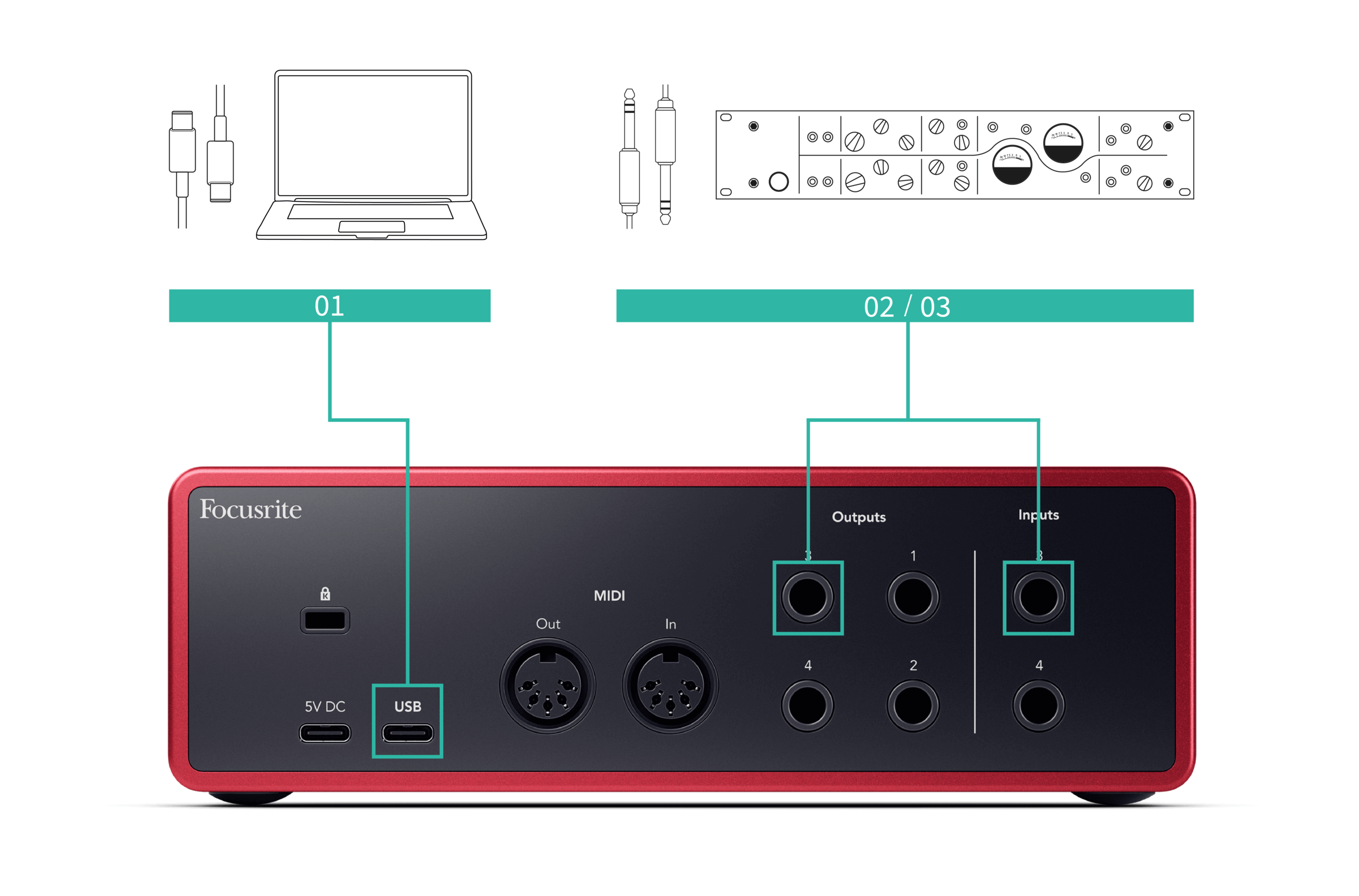

Das folgende Setup zeigt, wie Sie Ihre Außenbordausrüstung an Ihr anschließen können Scarlett 4i4 und verwenden Focusrite Control 2 s Mixer, um das Signal weiterzuleiten. Um das Signal aus Ihrer DAW herauszuholen, verfügen die meisten DAW-Programme über eine Anleitung zur Verwendung eines externen Prozessors als Insert oder als Send- und Return-Effekt. Verwenden Sie dieses Handbuch in Kombination mit dem Benutzerhandbuch für Ihre DAW.
Hardware-Verbindungen
Um die Hardware einzurichten, verbinden wir die Geräte in der Reihenfolge des Signalflusses.
-
Schließen Sie ein symmetrisches 6,35-mm-TRS-Klinkenkabel an einen der freien Line-Ausgänge Ihres Interfaces an (z. B nicht die Ausgänge 1-2, die normalerweise für Monitore reserviert sind).
-
Verbinden Sie das andere Ende des Kabels mit dem Eingang Ihres externen Effektprozessors. Dies kann ein 6,35-mm-Klinkeneingang sein, es kann aber auch ein XLR-Eingang sein. Wenn es sich um einen XLR-Eingang handelt, stellen Sie sicher, dass der Eingang für Eingangssignale mit Line-Pegel geeignet ist.
-
Verbinden Sie den Ausgang Ihres externen Effektprozessors mit einem freien 6,35-mm-Klinkeneingang Ihres Scarlett 4i4. Der Ausgang externer Effektprozessoren ist wahrscheinlich ein Signal mit Line-Pegel, daher müssen Sie ihn an einen Klinkeneingang Ihres Geräts anschließen Scarlett 4i4.
Software-Routing
Die folgenden Schritte bieten einen allgemeinen Überblick über das Routing in der Software. Die Schritte können je nach DAW variieren.
-
Fügen Sie der DAW-Spur, die Sie beeinflussen möchten, einen Insert oder Send hinzu. Notieren Sie sich die Softwareausgabe Ihres Einfügens oder Sendens, z. B Ausgabe 3.

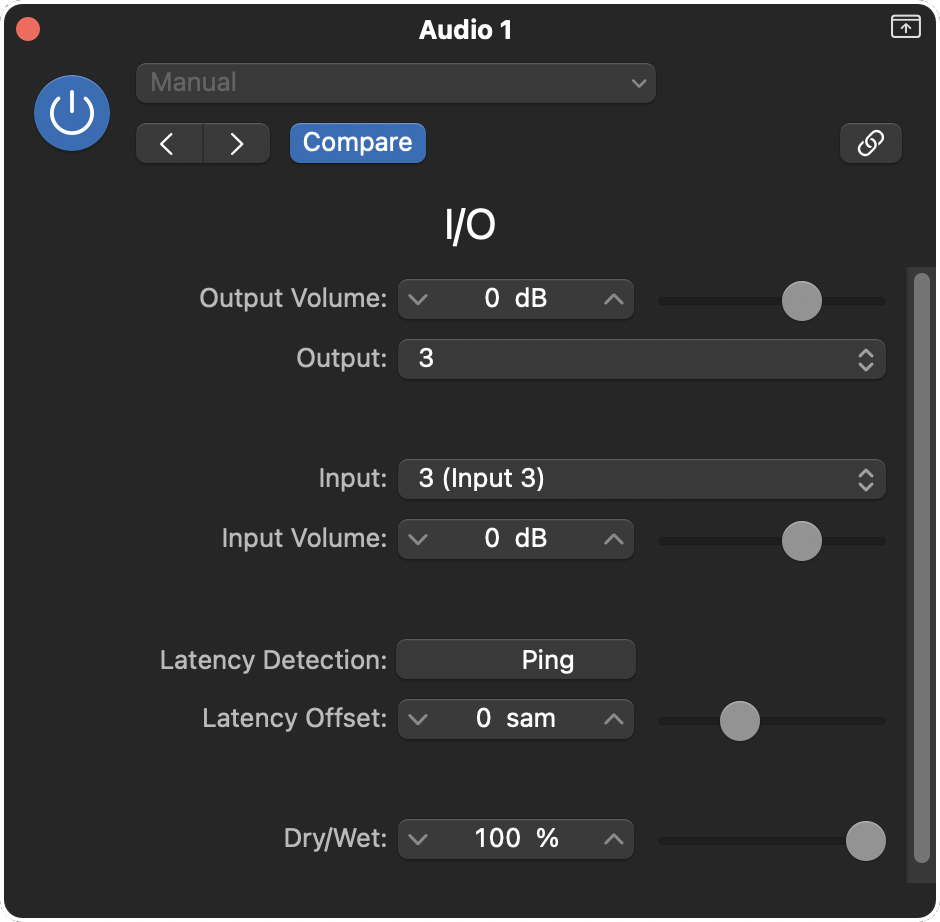

Das I/O-Insert-Plugin von Logic Pro – für Send- und Return-Effekte verwenden Sie dieses Plugin auf einem Send- oder Bus-Kanal.
-

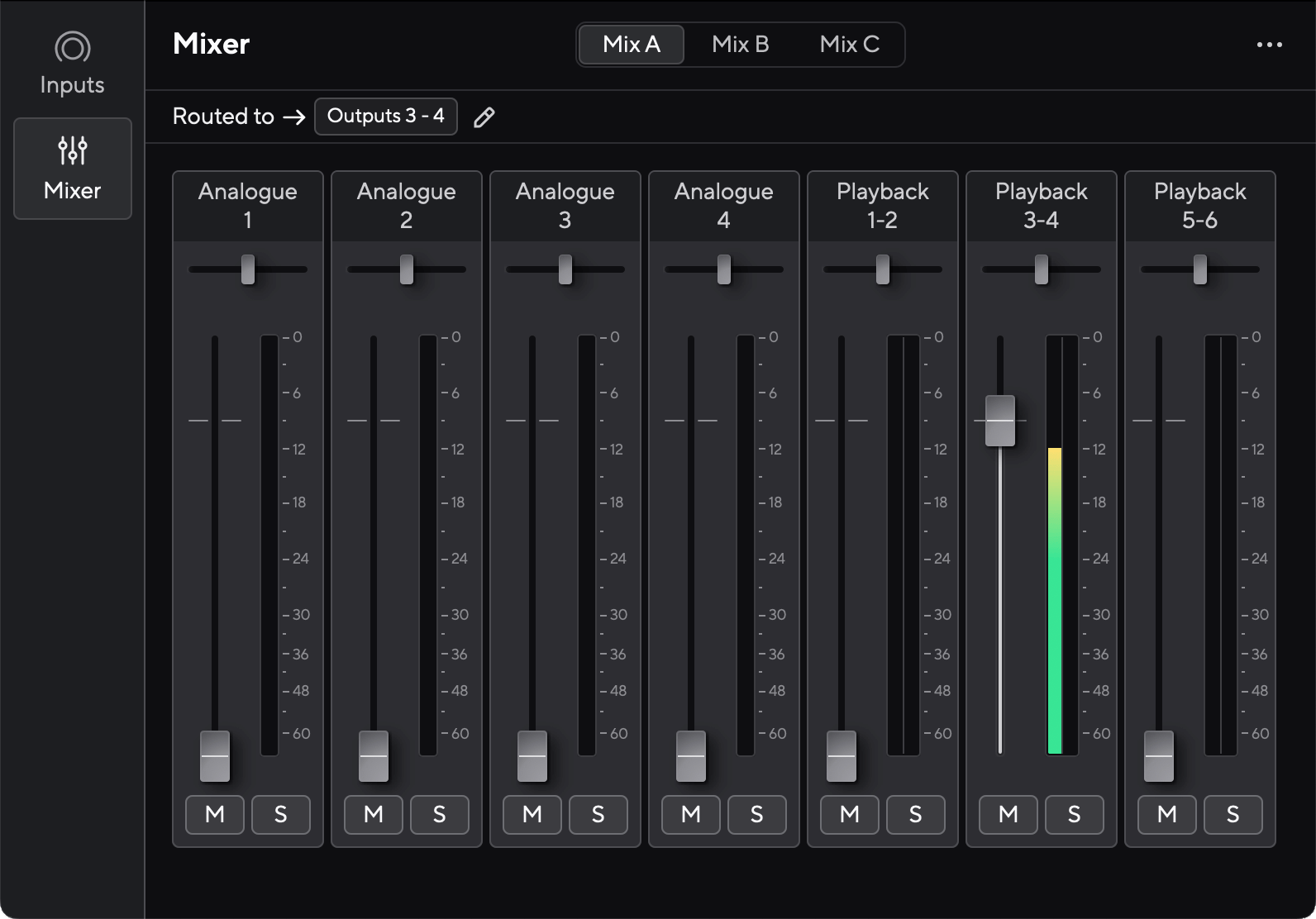

In Scarlett 4i4 Stellen Sie sicher, dass die Softwareausgabe von Insert oder Send, z. B Ausgang 3 wird an den Ausgang weitergeleitet, den Sie von Ihrem Scarlett an Ihre Außenbordausrüstung angeschlossen haben. Weitere Informationen zum Routing finden Sie unter Focusrite Control Mixer.
-
Stellen Sie in Ihrer DAW sicher, dass der Eingang Ihres Inserts oder des Returns Ihres Sends auf den Eingang Ihres eingestellt ist Scarlett 4i4 Sie haben es an den Ausgang Ihres Außenbordgetriebes angeschlossen.
Nachdem Sie diese Schritte beim Abspielen Ihrer DAW-Sitzung durchgeführt haben, sollten Sie das Effektsignal hören, das von Ihrem Außenbordgerät zurückkommt, entweder in die Effektkette des Kanals eingefügt oder indem Sie auf die Rückkehr des Effekts hören.
Tipp
Mit dem gleichen Verfahren können Sie Ihre DI-Gitarrensignale erneut verstärken. Ersetzen Sie das externe Effektgerät durch eine Reamp-Box und einen Gitarrenverstärker.
Die Scarlett 4i4 verfügt über einen Standalone-Modus. Dieser Modus ermöglicht es Ihrem Interface, Audio weiterzugeben, wenn es nicht mit einem Computer verbunden ist. Dies kann nützlich sein für:
-
Erhöhen der Anzahl der Vorverstärker auf einer anderen Schnittstelle oder einem anderes Mischpult dem die Mikrofonvorverstärker ausgegangen sind, z. B.:
-
Verwenden Sie alle Ersatz-Line-Eingang auf der anderen Schnittstelle.
Zum Beispiel, indem die Mikrofoneingänge der Scarlettan ihre Line-Ausgänge geleitet werden.
-
-
So können Sie Ihr Studio-Setup verwenden, ohne dass Ihr Computer eingeschaltet oder angeschlossen ist, z. B. um Ihre Gitarre über Ihre Lautsprecher oder angeschlossene elektronische Musikgeräte zu verwenden.
So richten Sie den Standalone-Modus ein:
-
Verbinden Sie die Steckdose Ihres Scarletts mit dem Stromnetz.
-
Verbinden Sie Ihre Scarlett 4i4 mit einem Computer, auf dem Focusrite Control 2ausgeführt wird. Auf der Mischpultseite von Focusrite Control 2 werden die Eingänge der Scarlett 4i4zu den Ausgängen geleitet, die Sie verwenden möchten. Siehe Verwendung des Focusrite Control 2 Mixer Tabs
Zum Beispiel könnten Sie die Mikrofoneingänge 1 und 2 zu den Line-Ausgängen 3 und 4 routen, um Ihre Scarlett 4i4 als eigenständigen Mikrofonvorverstärker zu verwenden, der mit den Line-Eingängen eines anderen Vorverstärkers verbunden ist.
-
Trennen Sie Ihre Scarlett 4i4 von Ihrem Computer und es wird weiterhin Audio im Standalone-Modus übertragen.
-
Schließen Sie Ihre Ein- und Ausgänge wie gewohnt an Ihre Schnittstelle an (siehe Anwendungsbeispiele)
