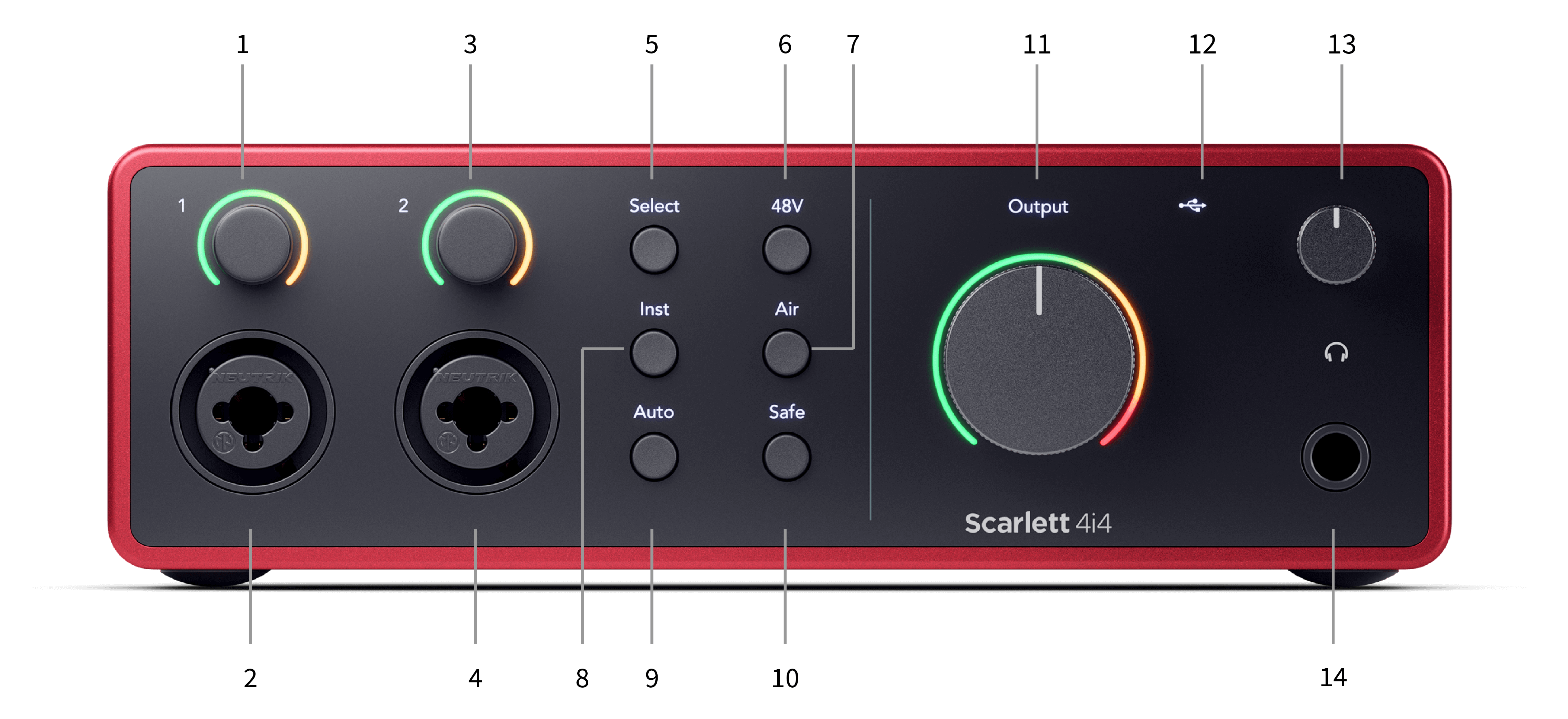

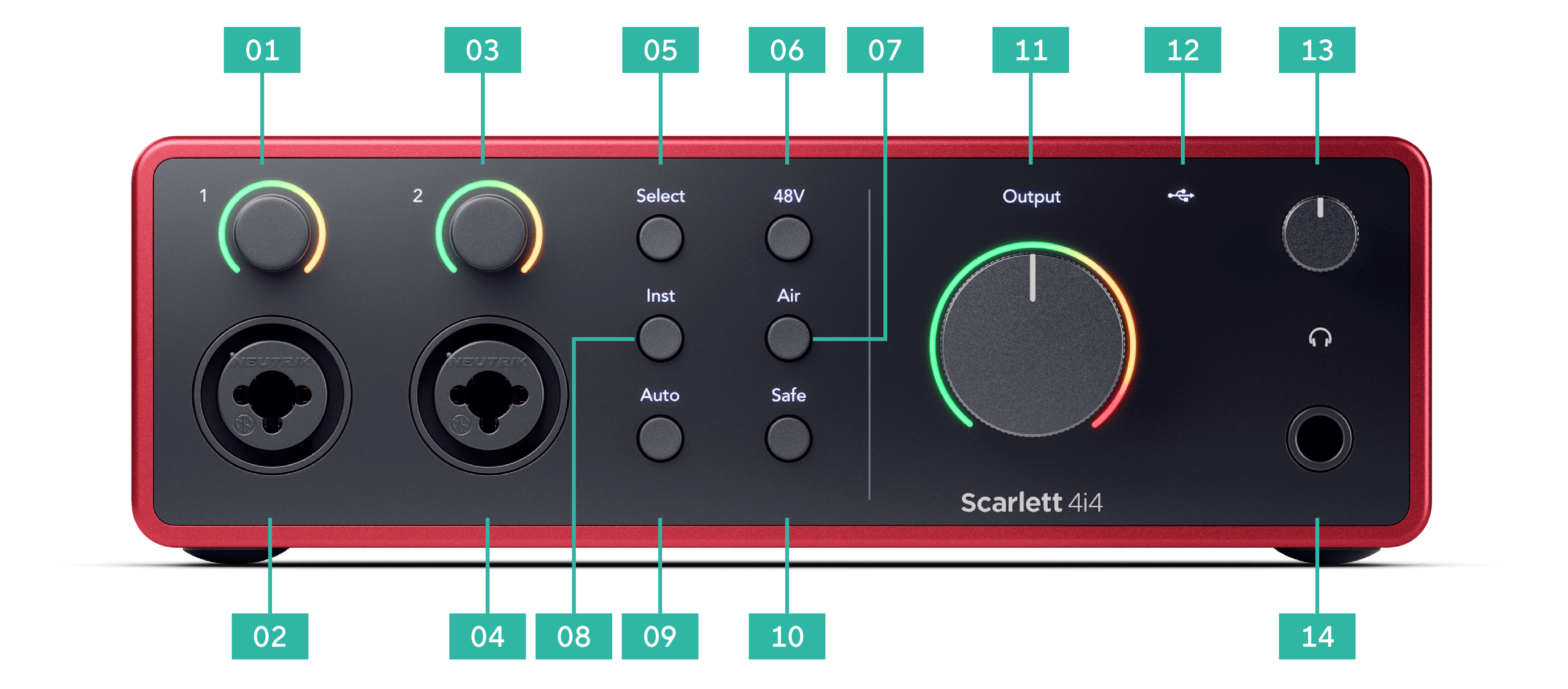

Eingang 1 Gain-Regler und Gain Halo – Der Gain-Regler stellt den Eingangspegel ein, und das Gain Halo zeigt Ihnen die Eingangs- und Vorverstärkungspegel für den Klinken- oder XLR-Mikrofoneingang 1 an.
-
Eingang 1 Neutrik® Combo XLR und 6,35 mm (1/4") Klinkenstecker. Geeignet für XLR-Eingänge mit Mikrofonpegel oder unsymmetrische Mono- (TS) und symmetrische Mono- (TRS) 1/4“-Klinkenkabel auf Line- oder Instrumentenebene.
-
Eingang 2 Gain-Regler und Gain Halo – Der Gain-Regler stellt den Eingangspegel ein, und das Gain Halo zeigt Ihnen die Eingangs- und Vorverstärkungspegel für den Klinken- oder XLR-Mikrofoneingang 2 an.
-
Eingang 2 Neutrik® Combo XLR und 6,35 mm (1/4") Klinkenstecker. Geeignet für XLR-Eingänge mit Mikrofonpegel oder unsymmetrische Mono- (TS) und symmetrische Mono- (TRS) 1/4“-Klinkenkabel auf Line- oder Instrumentenebene.
-
Auswahl -Taste – Drücken Sie, um die Auswahl zum nächsten Vorverstärker zu verschieben. Die anderen Tasten ändern sich, um den von Ihnen ausgewählten Eingang zu steuern. Die Nummer des aktuell ausgewählten Kanals leuchtet grün.
-
Taste 48 V – Zum Einschalten der 48-V-Phantomspannung am XLR-Mikrofoneingang zwecks Stromversorgung der Kondensatormikrofone.
Sie können pro Vorverstärkerkanal unabhängig voneinander 48 V einstellen.
-
Taste – Air – Zum Einschalten des AIR-Modus (siehe AIR ).
-
Taste Inst- – Zum Umschalten des ausgewählten 6,35-mm-Eingangs (1/4 Zoll) zwischen Line- und Instrumentenpegel.
-
Auto-Taste – Zum Starten der Auto-Gain-Funktion (siehe Auto-Gain).
-
Taste – Safe- – Zur Aktivierung der Clip-Safe-Funktion für Ihre Eingabe (siehe Safe ).
-
Hauptlautsprecher- Ausgangs -Regler und Ausgangspegelanzeige – Steuert den Pegel, der an die Ausgänge 1 und 2 gesendet wird. Die Anzeige zeigt den gesendeten Pegel an. Sie können den Ausgang so konfigurieren, dass er alle Ihre Line-Ausgänge steuert.
-
-
Kopfhörerpegelsteuerung – Zur Steuer des an Ihre Kopfhörer gesendeten Pegels.
-
-

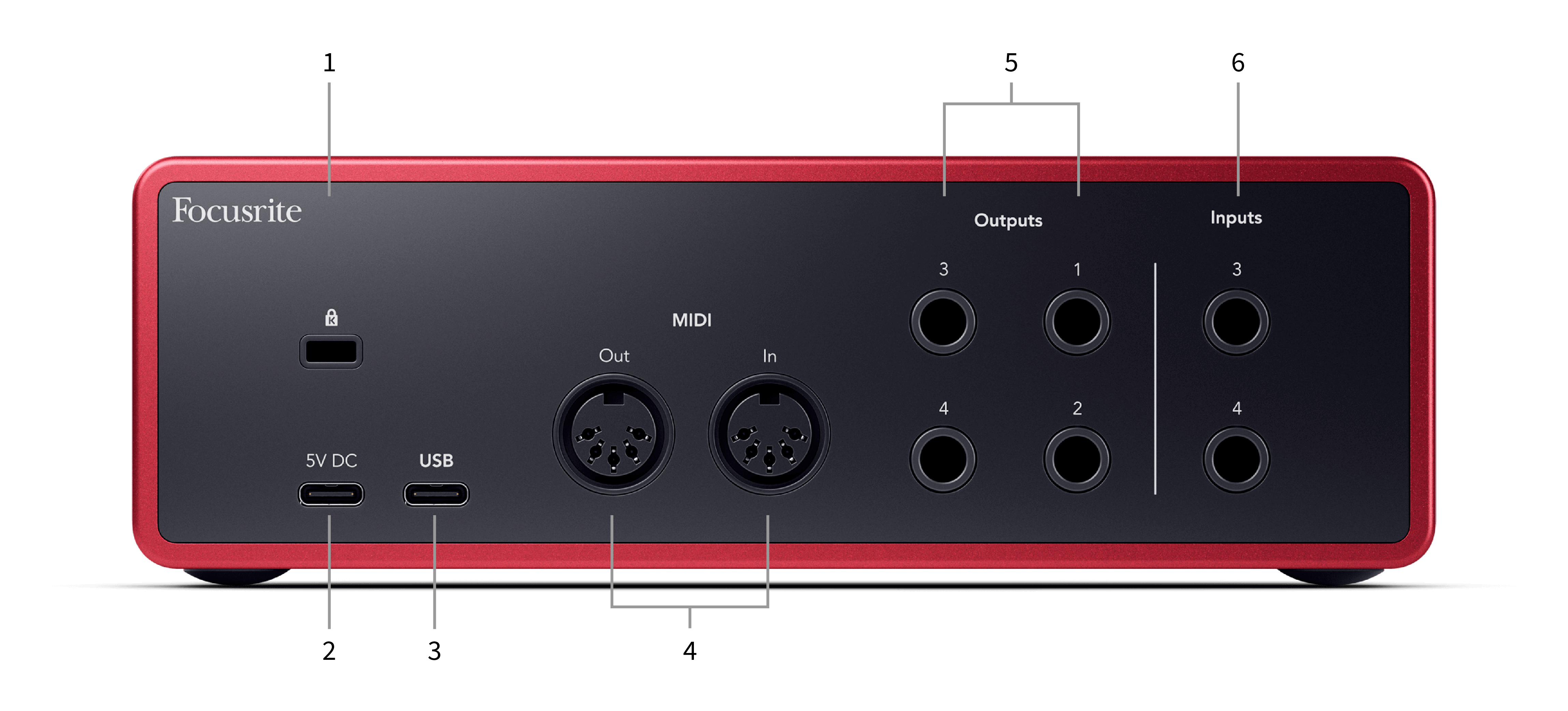

– Kensington-Schloss: Verwenden Sie ein Schloss, um Ihr Scarlett zu sichern und Diebstahl zu verhindern.
-

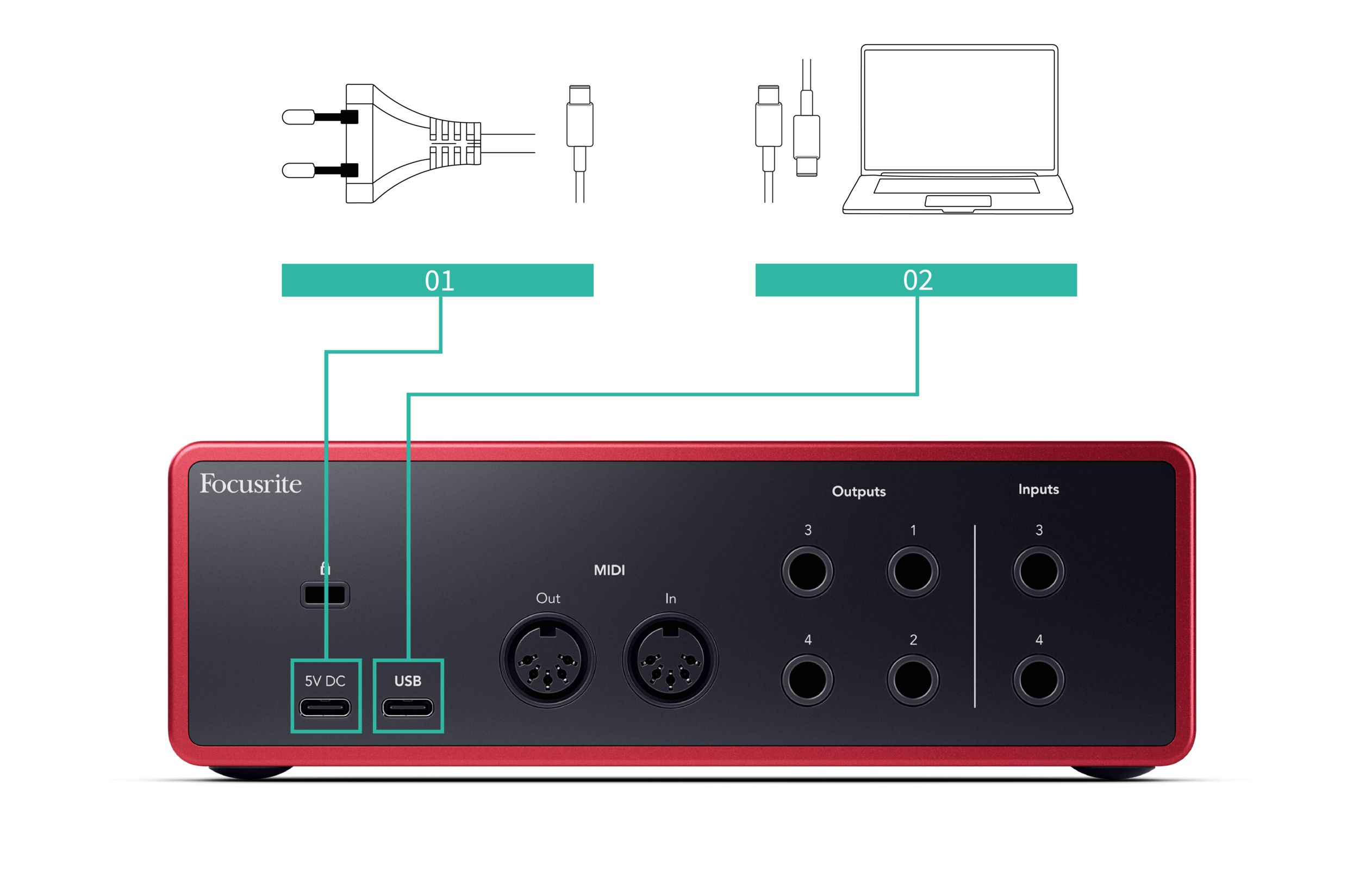

5 V DC – ein optionaler USB-C-Anschluss zur Stromversorgung Ihres Scarlett 4i4 für den Fall, dass Ihr Computer Ihren Scarlett 4i4 nicht per USB-C mit 1,5-A-Strom versorgen kann.
-
USB – USB-C-Anschluss zum Verbinden Ihres 4i4 4th Gen mit Ihrem Computer.
-
MIDI Out und In - Standard-5-Pin-DIN-Buchsen für externe MIDI-Geräte. Der 4i4 4th Gen fungiert als MIDI-Schnittstelle und ermöglicht MIDI-Daten von/zu Ihrem Computer.
-
Line- Ausgänge 1, 2, 3 und 4 – 1/4-Zoll-Klinkenbuchsen (TS oder TRS) zum Anschluss Ihres Scarlett an Line-Level-Eingänge von Geräten wie Monitorlautsprechern, Verstärkern, Mischpulten oder externen Prozessoren. Verwenden Sie nach Möglichkeit 6,3-mm-TRS-Klinkenkabel für symmetrische Verbindungen.
-
Eingänge 3 und 4 – Neutrik® 6,35 mm (1/4 Zoll) Klinkenbuchsen. Akzeptiert sowohl unsymmetrische Mono- (TS) als auch symmetrische Mono- (TRS) 1/4-Zoll-Klinkenkabel auf Line-Ebene.
Dieser Abschnitt erläutert die Funktionen auf der Vorderseite Ihres 4i4 4th Gen: was sie tun, wie Sie diese verwenden können und wie sie bei Focusrite Control 2 funktionieren.
Die Gainregler des Vorverstärkers bestimmen, wie viel Signal an Ihren Computer und Ihre Aufnahmesoftware übertragen wird.
Den Pegel für die Eingangsverstärkung des Vorverstärkers richtig einzustellen, ist mit Blick auf die Aufnahmequalität von entscheidender Bedeutung. Wenn er zu niedrig ist, ist Ihr Signal zu leise, und wenn Sie später versuchen, den Pegel anzuheben, führt das möglicherweise zu Rauschen in der Aufnahme. Wenn die Eingangsverstärkung des Vorverstärkers zu hoch ist, kann es andererseits sein, dass der Eingang „abgeschnitten“ wird und Ihre Aufnahme stark verzerrt klingt.

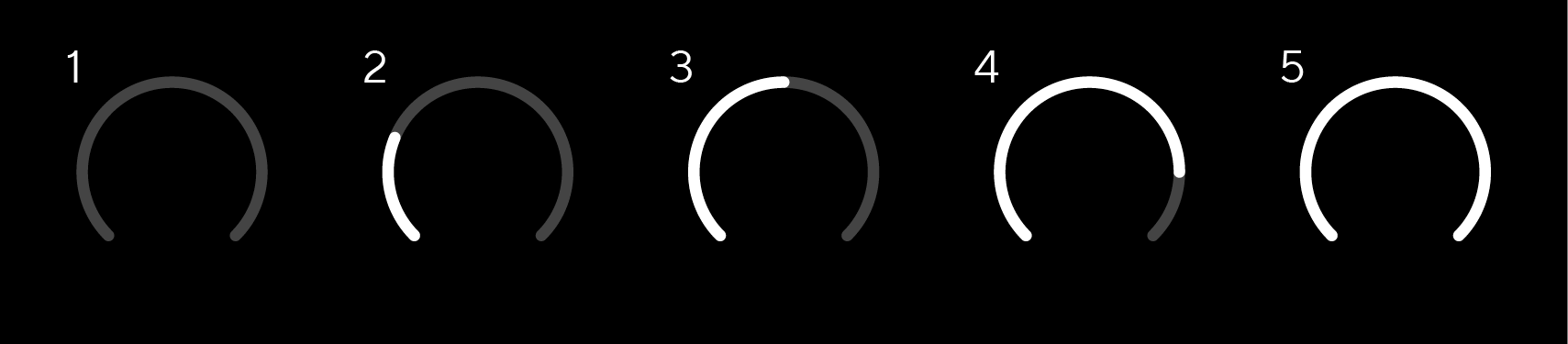

Um die Eingangsverstärkung zu erhöhen, drehen Sie den Gain-Regler im Uhrzeigersinn. Während Sie den Gain-Regler drehen, leuchtet der Gain-Halo schrittweise im Uhrzeigersinn auf, um Ihnen den Gain-Pegel anzuzeigen. Dieses Diagramm zeigt den Gain bei verschiedenen Pegeln:
-
Keine Eingangsverstärkung
-
25 % Eingangsverstärkung
-
50 % Eingangsverstärkung
-
75 % Eingangsverstärkung
-
100 % Eingangsverstärkung

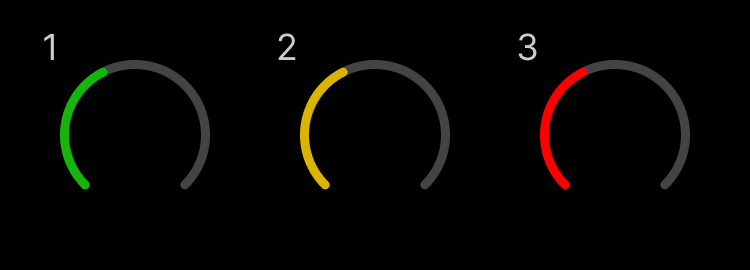

Wenn Sie die Eingangsverstärkung anpassen, während Sie ein Signal in Ihren Vorverstärker senden, leuchtet der Ring wie oben beschrieben, aber eine Farbe – grün, amber oder rot – zeigt, wie viel Pegel in Ihren Computer gelangt. Kurz nachdem Sie die Gain-Einstellung stoppen, kehren die Anzeigen zu den Eingangspegelanzeigen zurück (siehe Eingangspegelanzeige).
-
Gain bei 40 %, Signal gut.
-
Gain bei 40 %, Signal vor der Übersteuerung.
-
Gain bei 40 %, Signal übersteuert.
-
Grün zeigt an, dass Ihr Signalpegel gut ist.
-
Amber zeigt an, dass Ihr Signal kurz vor der Übersteuerung steht. Ein höherer Pegel könnte dazu führen, dass das Eingangssignal übersteuert
-
Rot zeigt an, dass Ihr Signal übersteuert ist. Sie sollten den Gain verringern.
Mit dem Focusrite Control 2 können Sie den Vorverstärker-Gain auch aus der Ferne regeln.
So stellen Sie den Vorverstärker-Gain mit dem Focusrite Control 2 ein:
-
Klicken Sie auf den virtuellen Regler für den Kanal, den Sie anpassen möchten, oder verwenden Sie die Tabulatortaste, um den Gainregler des Vorverstärkers auszuwählen.
-
Durch Bewegen der Maus nach oben und unten mittels der Pfeiltasten erhöhen oder verringern Sie den Gain (in Schritten von ±1 dB).

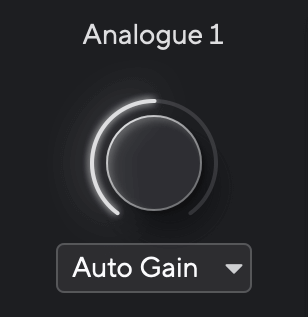

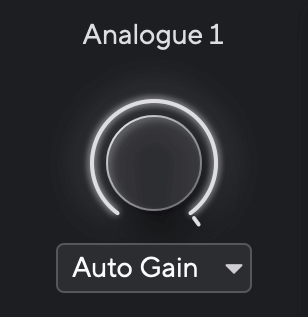

Die folgenden Bilder zeigen den Vorverstärker-Gain bei minimaler, mittlerer und maximaler Verstärkung.
|
Keine Eingangsverstärkung |
50 % Gain |
100 % Gain |
Wenn Sie den Eingangsverstärkungs-Regler nicht bewegen, verwendet die Eingangspegelanzeige den gesamten Gain-Halo. Wenn das eingehende Signal lauter wird (zum Beispiel bei einer höheren Eingangsverstärkungs-Einstellung), leuchtet der Gain-Halo von grün über gelb bis orange, bevor der gesamte Gain-Halo rot blinkt, um anzuzeigen, dass das Eingangssignal übersteuert ist.
Dieses Diagramm zeigt die Anzeigen bei verschiedenen Pegeln, um den Eingangssignalpegel anzuzeigen:
-
Kein Eingangssignal
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, Übersteuerung – Verringern Sie die Eingangsverstärkung, um Verzerrungen und Übersteuerung zu vermeiden.
Tipp
Wenn Ihr Signal übersteuert, leuchtet der gesamte Gain Halo rot auf, damit Sie den Übersteuerungsstatus aus jedem Winkel auf der Vorderseite sehen können.
Auf die gleiche Weise wie die Eingangsmessgeräte auf der Vorderseite Ihrer Scarlett 4i4können Sie das eingehende Signal auf den Messgeräten in Focusrite Control 2 sehen, um den richtigen Vorverstärker-Gain einzustellen.
Wenn das Signal lauter wird, leuchtet die Anzeige in Focusrite Control 2 von grün bis amber (vor der Übersteuerung).

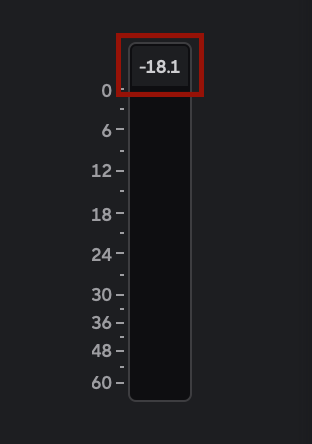

Die Anzeige über dem Messgerät zeigt den Peak-Pegel (in -dBFS) an, den höchsten Pegel auf dieser Spur, seit Sie mit dem Monitoring des Eingangs begonnen haben. Wenn Sie den Mauszeiger über die Peak-Pegelanzeige bewegen, können Sie auf
Tipp
Bei der Aufnahme ist es eine gute Idee, einen Peak-Pegel von -12 dBFS anzustreben. Dies stellt sicher, dass Sie genügend Aussteuerungsreserve haben, wenn Sie alle Ihre Tracks aufgenommen haben.
|

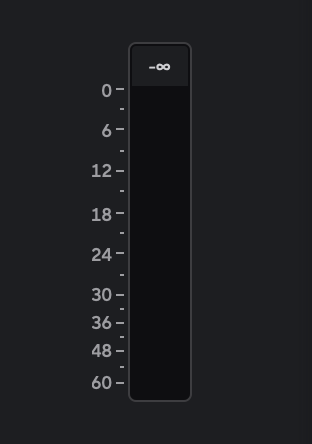

Warten auf ein Eingangssignal. |

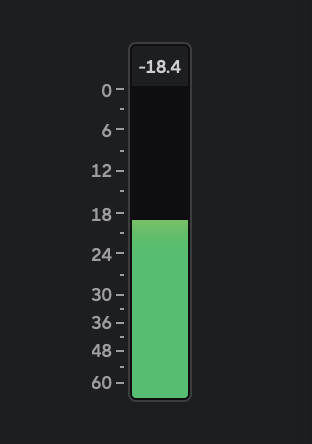

Das Eingangssignal hat -18 dB erreicht. |
Klicken Sie auf |

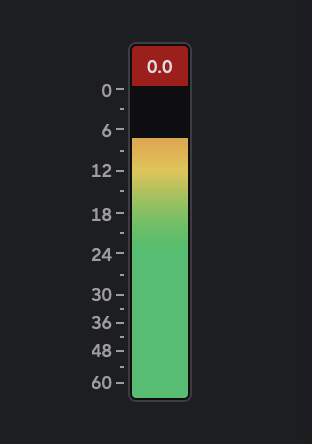

Wenn Sie den Vorverstärker überlasten, entweder durch zu viel Eingangs-Signal oder durch zu viel Gain, leuchtet der Peak-Level-Meter rot. Bewegen Sie den Mauszeiger über den Peak-Level-Meter und klicken Sie auf
|
Der Eingang hat übersteuert. |
Klicken Sie auf |
Die 3-poligen XLR-Anschlüsse für den Eingang sind für den Empfang von Signalen auf Mikrofonhöhe konzipiert.
Sie können den Mikrofonpegel mit dem entsprechenden Eingangsverstärkungs-Regler auf der Vorderseite steuern. 48-V Phantomspannung ist ebenfalls verfügbar, wenn Sie ein Kondensatormikrofon verwenden. Die Phantomspannung können Sie mit dem 48-V-Knopf auf der Vorderseite aktivieren.
Sie können die 48-V-Phantomspannung für jeden Kanal einzeln aktivieren.
Viele Vorderseiten-Regler auf Ihrer Scarlett 4i4 werden über die Vorverstärker-Eingänge geteilt. Die Taste Auswahl verschiebt die Vorverstärker auf verschiedene Eingänge.
Mindestens ein Vorverstärker ist immer ausgewählt. Um zu ändern, welche(r) Vorverstärker von den Reglern beeinflusst werden, drücken Sie die Auswahl -Taste. Wenn Sie dies tun, leuchtet die Nummer des neu ausgewählten Vorverstärkers grün, und die Einstellungen des Vorverstärkers ändern sich, um den neuen Vorverstärker widerzuspiegeln.
Wenn Sie Ihr Scarlett 4i4 einschalten, bleibt der zuletzt ausgewählte Vorverstärker vor dem Ausschalten der ausgewählte Vorverstärker.
Durch die Verknüpfung zweier Vorverstärker können Sie diese mit einem einzigen Satz Vorverstärkersteuerungen gleichzeitig steuern. Sie können die Gainregler für zwei Vorverstärker in Übereinstimmung bringen und andere Vorverstärkerregler aktivieren. Dies ist nützlich für Stereoaufnahmen, beispielsweise mit einem Mikrofonpaar, einem Stereosynthesizer oder einem Keyboard.
Wenn Sie die Vorverstärker-Verknüpfung hergestellt haben:
-
Beide Vorverstärker-Zahlen leuchten grün, und die Gain-Halos leuchten vorübergehend auf den Vorverstärker-Pegel.
-
ist der Gain-Pegel auf den niedrigeren Wert der beiden verkoppelten Vorverstärker gesetzt.
-
Die Vorverstärker-Einstellungen werden vom derzeit ausgewählten Vorverstärker übernommen. Wenn z. B. Vorverstärker 1 ausgewählt ist, übernimmt Vorverstärker 2 die Air , Safe und Inst -Einstellungen von Vorverstärker 1.
-
Das Ändern einer Vorverstärker-Einstellung ändert den Zustand beider Vorverstärker.
-
Das Anpassen eines der Gain-Regler verändert den Gain-Pegel für beide Vorverstärker und wird auf beiden Gain-Halos angezeigt.
-
48 V wird für beide Vorverstärker deaktiviert.
Anmerkung
Es können nur benachbarte Vorverstärker verbunden werden, wobei der linke Kanal ungeradzahlig sein muss; somit können etwas die Eingangskanäle 1 und 2 oder 3 und 4 verknüpft werden, nicht jedoch 2 und 3.
Sie können auch nur Mikrofonvorverstärker verknüpfen, die fest eingestellten Line-Eingänge auf der Rückseite Ihres Scarlett 4i4 haben keine Vorverstärker-Steuerungen.
Um die Vorverstärker zu entkoppeln, halten Sie die Auswahl -Taste für eine Sekunde gedrückt. Wenn Sie ein Paar entkoppeln:
-
Der erste Vorverstärker des zuvor verknüpften Paares wird ausgewählt und leuchtet grün.
-
Verstärkungspegel und Vorverstärkereinstellungen bleiben gleich, Sie können sie jetzt jedoch unabhängig voneinander ändern.

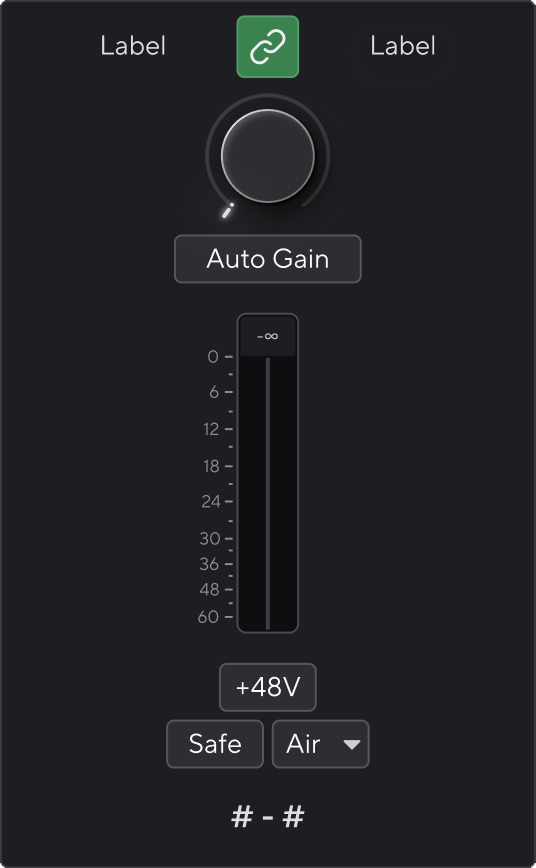

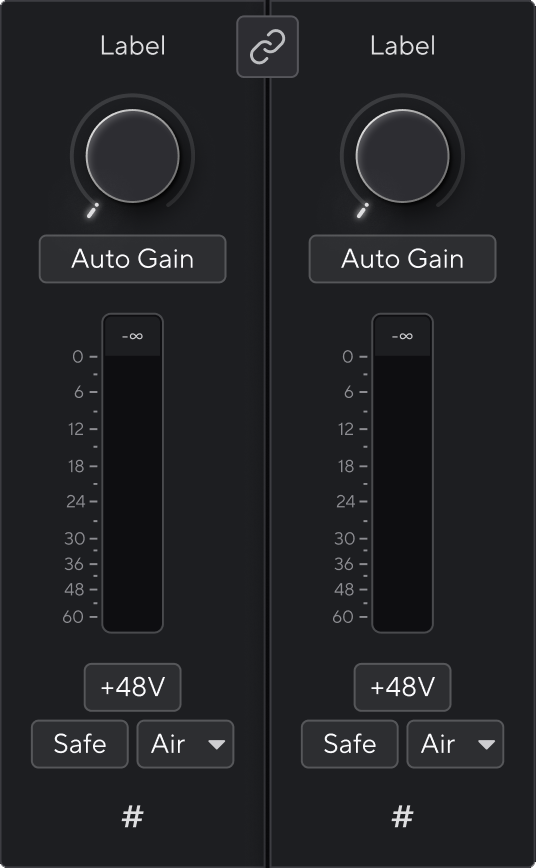

Um Vorverstärker in Focusrite Control 2 zu verknüpfen, klicken Sie auf die Verknüpfungstaste in der oberen rechten Ecke der Eingänge-Seite . Im Pop-up können Sie wählen, welche Eingänge Sie verknüpfen oder trennen möchten.
Wenn Sie zwei Vorverstärker verknüpfen, erscheint das Verknüpfungssymbol am unteren Rand beider Kanalzüge.
Wenn Sie Vorverstärker wieder entkoppeln:
-
Der erste Vorverstärker des zuvor verknüpften Paares wird ausgewählt und leuchtet grün.
-
Verstärkungspegel und Vorverstärkereinstellungen bleiben gleich, Sie können sie jetzt jedoch unabhängig voneinander ändern.
48 V, allgemein auch als „Phantomspannung“ bezeichnet, sendet 48 Volt vom XLR-Anschluss Ihrer Schnittstelle an Geräte, die zum Betrieb Strom benötigen. Am häufigsten wird dies zur Stromversorgung von Kondensatormikrofonen verwendet, doch die 48 V können auch für Inline-Mikrofonvorverstärker, aktive dynamische Mikrofone und aktive DI-Boxen nötig werden.
So schalten Sie die 48 V ein:
-
Schließen Sie Ihr Mikrofon oder ein anderes stromgetriebenes Gerät über ein XLR-Kabel an den XLR-Eingang Ihrer Schnittstelle an. Es werden keine48 V an die 6,35-mm-Klinkeneingänge (1/4 Zoll) gesendet.
-
Wählen Sie den richtigen Eingangskanal.
-
Drücken Sie die Taste 48 V (oder die entsprechende Software-Taste)
Das 48 -V-Symbol leuchtet, um anzuzeigen, dass es aktiviert ist.
48-V-Phantomspannung wird nun an den ausgewählten XLR-Eingang und an alle am XLR-Eingang angeschlossenen Geräte gesendet.
Um 48 V (Phantomspannung) von Focusrite Control 2 aus zu aktivieren, klicken Sie auf die -Taste für den Eingang, bei dem Sie diese aktivieren möchten. Dies ist dasselbe wie das Drücken der 48 V-Taste an der Vorderseite des 4i4.
|
-Phantomspannung aus |
-Phantomspannung ein |
Wichtig
Wenn Sie versehentlich 48-V-Phantomspannung an den falschen Eingang senden, werden die meisten modernen Mikrofone nicht beschädigt. Sie könnten jedoch einige ältere Mikrofone beschädigen.
Wenn Sie sich unsicher sind, überprüfen Sie die Bedienungsanleitung Ihres Mikrofons, um sicherzustellen, dass es sicher mit 48-V -Phantomspannung verwendet werden kann.
Inst , für Instrument, ändert die Impedanz und den Eingangspegel der 6,35-mm- (1/4"-) Stecker-Eingänge Ihres Scarlett, so dass die Eingänge sowohl für ein Instrument als auch für eine Line-Pegel-Quelle optimal klingen. Die Eingangsimpedanzwerte sind im Abschnitt Spezifikationen aufgelistet. Wenn Sie Inst nicht einschalten, wird eine angeschlossene E-Gitarre, anders als bei eingeschaltetem Inst , verschwommen und zu leise klingen.
Die Taste Inst (Instrument) wirkt sich nur auf den 6,35-mm-Line-Eingang (1/4 Zoll) des ausgewählten Kanals aus, entweder auf Eingang 1 oder auf Eingang 2. Sie ändert diesen von einem Eingang, der für Line-Level -Geräte geeignet ist, in einen Eingang, der besser für Geräte mit Instrumenten-Level geeignet ist.
Um den Instrumentenmodus für den 6,35-mm-Klinkeneingang (1/4 Zoll) zu aktivieren oder zu deaktivieren, drücken Sie die Taste Inst- einmal. Grün zeigt an, dass Inst aktiviert ist, und Weiß zeigt an, dass Inst deaktiviert ist. Wenn Sie Inst aktivieren und einen Stecker an Ihr Scarlett anschließen, wird die Mindestverstärkung für den Eingang auf +7 dB geändert.
Anmerkung
Wenn die Taste Inst weiß leuchtet, befindet sich der 6,35-mm-Klinkeneingang auf Line-Pegel.
Wenn die Taste Inst aktiviert ist (grün), können Sie Geräte mit Instrumenten-Pegel an die 1/4-Zoll-Eingänge anschließen, beispielsweise:
-
Elektrische oder elektroakustische Gitarren direkt und über Effektpedale.
-
E-Bässe
-
Akustische Instrumente mit Tonabnehmern wie Violinen, Kontrabässe etc.
Wenn Inst deaktiviert ist (weiß), können Sie Geräte mit Line-Pegel an die 6,35-mm-Eingänge (1/4 Zoll) anschließen, beispielsweise:
-
Synthesizer
-
Tastatur
-
Drumcomputer
-
Externe Mikrofonvorverstärker
Um die Eingänge 1 oder 2 zwischen Instrument und Linie von Focusrite Control 2 zu wechseln, klicken Sie einmal auf die Schaltfläche Inst .
|
Linie |
Instrument |
Anmerkung
Wenn Sie zwischen Inst und Line wechseln, bleibt der Gain auf dem zuletzt eingestellten Wert.
Auto Gain ermöglicht es Ihnen, ein Signal 10 Sekunden lang in Ihr 4i4 4th Gen zu senden (z. B. zu singen oder Ihr Instrument zu spielen) und das Scarlett einen guten Pegel für Ihre Vorverstärker einstellen zu lassen. Wenn Sie feststellen, dass die Pegel nicht richtig sind, können Sie die Gainregler manuell anpassen, um die Pegel vor der Aufnahme fein abzustimmen.
So verwenden Sie Auto Gain:
-
Drücken Sie die Taste Auswahl, um Ihre Vorverstärkerregler auf den richtigen Vorverstärker zu schieben.
-
Drücken Sie die Auto-Taste an Ihrem 4i4 4th Gen oder die entsprechende Software-Taste.
Das Auto-Symbol leuchtet zehn Sekunden lang. Der entsprechende Gain-Halo verwandelt sich in einen Zehn-Sekunden-Countdown-Timer.
-
Sprechen oder singen Sie in das Mikrofon oder spielen Sie Ihr Instrument während des Auto-Gain-Countdowns. Spielen Sie so, wie Sie es bei der Aufnahme tun würden, um sicherzustellen, dass Auto-Gain den richtigen Pegel einstellt.
Wenn Auto Gain erfolgreich war, leuchtet die Anzeige grün, bevor das 4i4 den Verstärkungswert anzeigt. Die Verstärkung ist jetzt auf einen guten Pegel für Ihre Aufnahme eingestellt.
Wenn Auto Gain fehlschlägt, leuchtet die Anzeige rot. Weitere Informationen finden Sie im Abschnitt Der Gain-Halo wurde rot.
Anmerkung
Auto Gain des Scarlett stellt berücksichtigt bei der Einstellung der Pegel neben dem Eingangssignal auch:
-
Das Grundrauschen des Vorverstärkers.
-
Digitale Stille.
-
Übersprechen zwischen den Kanälen.
-
Unbeabsichtigte Stöße auf Ihre Mikrofone.

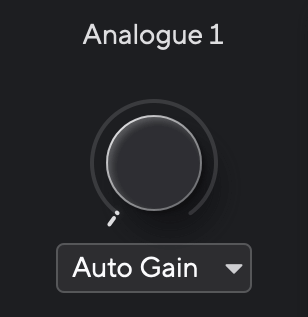

So verwenden Sie Auto Gain über Focusrite Control 2:
-
Klicken Sie in Focusrite Control 2 auf die Auto-Gain-Taste.
-
Sprechen oder singen Sie in das Mikrofon oder spielen Sie Ihr Instrument während des Auto-Gain-Countdowns. Spielen Sie so, wie Sie es bei der Aufnahme tun würden, um sicherzustellen, dass Auto-Gain den richtigen Pegel einstellt.
Der Auto-Gain-Prozess startet und der Software-Gain-Halo verwandelt sich in einen Countdown-Timer.

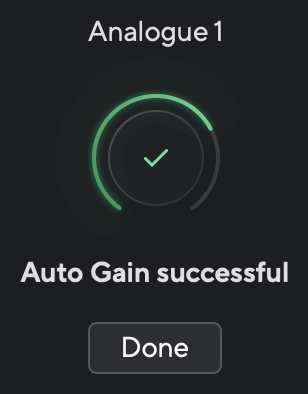

Wenn Auto Gain erfolgreich war, leuchtet die Anzeige grün, bevor das 4i4 den Verstärkungswert anzeigt. Die Verstärkung ist jetzt auf einen guten Pegel für Ihre Aufnahme eingestellt.
Wenn das Signal für Auto Gain ungeeignet ist (z. B. wird kein Signal erkannt), stoppt Auto Gain nach zehn Sekunden und die Anzeigen leuchten rot. Die Verstärkung kehrt zu dem Wert zurück, den Sie vor dem Start von Auto Gain eingestellt haben.
|
Hardware-Gain-Halo |
Auto Gain fehlgeschlagen |
Dies kann bei allen unbrauchbaren Signalen auftreten, einschließlich keinem Signal, sehr leisen Signalen und zu lauten Signalen. Wenn Sie diese Fehlermeldung sehen, versuchen Sie Folgendes:
-
Stellen Sie sicher, dass Sie die Quelle an den richtigen Eingang angeschlossen haben.
-
Schalten Sie bei Kondensatormikrofonen 48 V (Phantomspannung) ein.
-
Stellen Sie sicher, dass Sie Geräusche machen, während Auto Gain läuft.
-
Stellen Sie sicher, dass das Signal nicht zu laut ist.
-
Wenn Sie die XLR-Eingänge für ein Line-Level-Gerät (Synthesizer, Keyboards, Amp-Modeler) verwenden möchten, nutzen Sie stattdessen die Klinke-Eingänge.
-
Reduzieren Sie den Ausgang des angeschlossenen Geräts.
-
-
Wenn das Signal zu leise ist, erhöhen Sie die Verstärkung vor dem Start von Auto Gain um 25–50 %.
Anmerkung
Sie können Auto Gain auch jederzeit durch erneutes Drücken der Auto-Gain-Taste abbrechen. Der Gain nimmt wieder den Wert an, den Sie vor dem Start von Auto Gain eingestellt haben.
Auto Gain ermöglicht es Ihnen, ein Signal 10 Sekunden lang in Ihr 4i4 4th Gen zu senden (z. B. zu singen oder Ihr Instrument zu spielen) und das Scarlett einen guten Pegel für Ihre Vorverstärker einstellen zu lassen. Wenn Sie feststellen, dass die Pegel nicht richtig sind, können Sie die Gainregler manuell anpassen, um die Pegel vor der Aufnahme fein abzustimmen.
Mehrkanal-Auto-Gain startet den Auto-Gain-Prozess für alle Vorverstärkerkanäle auf Ihrem Interface. Dies ist besonders nützlich, um schnell die Pegel einzustellen, wenn Sie mehrere Kanäle gleichzeitig verwenden, zum Beispiel:
-
Die Pegel für sich selbst einstellen, wenn Sie gleichzeitig Gitarre spielen und singen.
-
Die Pegel für einen Schlagzeuger einstellen, wenn mehrere Mikrofone am Schlagzeugset verwendet werden.
-
Die Pegel für eine Band einstellen, die zusammen „live“ aufnimmt.
So starten Sie den Mehrkanal-Auto-Gain-Prozess:
-
Halten Sie die Taste Auto zwei Sekunden lang gedrückt.
Das Symbol Auto wechselt zehn Sekunden lang zwischen Aus und Grün, und die Gain-Halos für alle Kanäle verwandeln sich in Zehn-Sekunden-Countdown-Timer.
-
Sprechen oder singen Sie in das Mikrofon oder spielen Sie Ihr Instrument während des Auto-Gain-Countdowns. Spielen Sie so, wie Sie es bei der Aufnahme tun würden, um sicherzustellen, dass Auto-Gain den richtigen Pegel einstellt.
Wenn die Auto-Gain-Funktion erfolgreich war, leuchten die Gain-Halos grün auf, bevor der Gain-Wert eine Sekunde lang auf den Gain-Halos angezeigt wird. Der Gain ist nun auf einem guten Pegel für Ihre Aufnahme eingestellt.
Anmerkung
Sie können Auto Gain auch jederzeit durch erneutes Drücken der Auto-Gain-Taste abbrechen. Der Gain nimmt wieder den Wert an, den Sie vor dem Start von Auto Gain eingestellt haben.
Sie können auch Mehrkanal-Auto Gain von Focusrite Control 2 aus ausführen.
Gehen Sie dazu wie folgt vor:
-
Öffnen Sie Focusrite Control 2 und gehen Sie zur Registerkarte Eingänge.
-
Klicken Sie auf den Dropdown-Pfeil auf der Auto-Gain-Taste.
-
Wählen Sie.
-
Auto Gain beide startet die Ausführung von Auto Gain für alle Kanäle Ihres 4i4 4th Gen.
-
Sobald Auto Gain abgeschlossen ist, zeigt Focusrite Control 2 die Kanäle und ihre neuen Verstärkungspegel an:
Multikanal-Auto-Gain kann während des Prozesses für eine, mehrere oder alle Kanäle fehlschlagen.
Sie haben folgende Möglichkeiten:
-
Klicken Sie auf, dann läuft der komplette Auto-Gain-Prozess für alle Kanäle, für die Sie Auto Gain ausgeführt haben, erneut ab, auch für die erfolgreich abgeschlossenen.
-
Klicken Sie auf Schließen und führen Sie Auto Gain für alle fehlgeschlagenen Kanäle erneut aus.
-
Klicken Sie auf Schließen und passen Sie den Gain für alle fehlgeschlagenen Kanäle manuell an.
Wenn Sie die automatische Verstärkungsregelung auf Ihrem Gerät starten 4i4Sie müssen ein Geräusch erzeugen, damit der Eingang den korrekten Pegel einstellen kann. Falls Sie einen Moment benötigen, um zu Ihrem Mikrofon oder Instrument zu gelangen, können Sie die automatische Verstärkungsregelung mit Einzählverzögerung aktivieren, bevor die automatische Verstärkungsregelung startet.
So aktivieren Sie die automatische Verstärkungszählung:
-
Gehe zu Focusrite Control 2Registerkarte „Eingaben“.
-
Klicken Sie oben auf die Schaltfläche „Automatische Verstärkung“. Focusrite Control 2Registerkarte „Eingaben“.
-
Klicken Sie hier, um einen Wert für die automatische Verstärkungszählung auszuwählen:
-
Aus
-
5 Sekunden
-
10 Sekunden
-
20 Sekunden
-
30 Sekunden
-
Sobald die automatische Verstärkungszählung aktiviert ist, erscheint das kleine Timer-Symbol oben auf dem Display. Focusrite Control 2Die Registerkarte „Eingänge“ zeigt den aktuellen Auto-Gain-Zählerwert in Sekunden an.
Mit der Taste Safe wird Clip-Safe aktiviert, wodurch der Gain Ihres Vorverstärkers automatisch angepasst wird, wenn die Gefahr einer Übersteuerung besteht.
Zu einer Übersteuerung kommt es, wenn Ihr Gain für den aufgenommenen Klang zu hoch eingestellt ist und Ihr Eingang den Vorverstärker überlastet. Übersteuerung geht oft mit Vorverstärkerverzerrung einher, die oft unangenehm ist und eine Aufnahme ruinieren kann. Clip-Safe hilft Ihnen, dies zu vermeiden. Wenn Ihre Eingabe zu übersteuern droht, reduziert Clip-Safe den Vorverstärker-Gain, so dass Sie Ihren Take nicht erneut aufnehmen müssen.
Anmerkung
Clip-Safe ist nur bei bis zu 96 kHz verfügbar, Sie können es nicht mit Quadband-Abtastraten (176,4 kHz und 192 kHz) verwenden. Die Safe-LED leuchtet rot, um anzuzeigen, wenn sie nicht verfügbar ist.
So aktivieren Sie Clip Safe :
-
Drücken Sie die Taste Auswahl, um Ihre Vorverstärkerregler auf den richtigen Vorverstärker zu schieben.
-
Drücken Sie die Taste Safe auf der Schnittstelle oder die entsprechende Software-Taste.
Wenn Sie Safe aktivieren, leuchtet das Safe -Symbol grün. Das Safe-Symbol leuchtet weiß, wenn es deaktiviert und verfügbar ist.
Wenn Sie über Preamp Link zwei Eingänge ausgewählt haben, wird Safe auf beide Vorverstärker angewendet.
Tipp
Wenn Sie Clip-Safe aktivieren, überwacht Ihr Scarlett Ihre Eingangssignale kontinuierlich, bis zu 96.000 Mal pro Sekunde, und durch eine Kombination aus analoger Vorverstärkeranpassung und DSP reduziert Clip-Safe das Übersteuerungsrisiko erheblich.
Mit Air können Sie den Klang des Vorverstärkers Ihres Scarlett in zweierlei Weise ändern: Air Presence sowie Air Presence und Harmonic Drive. Air wirkt sich auf die Mikrofon-, Line- und Instrumenteneingänge aus.
Luft beeinflusst die Mikrofon-, Line- und Instrumenteneingänge.
Um Air zu aktivieren, wählen Sie Ihren Eingang aus, drücken Sie die Air-Taste einmal für Air Presence, erneut für Air Presence und Harmonic Drive und noch einmal zum Ausschalten. Die Air-LED ändert ihre Farbe je nachdem, welchen Modus Sie ausgewählt haben:
|
Betriebsart |
Beschreibung |
Notizen |
|---|---|---|
|
Off (ausgeschaltet) |
Der Klang des Vorverstärkers ist clean |
|
|
Luftpräsenz |
Eine analoge Schaltung sorgt für einen Extra-Schub Presence. |
|
|
Air Presence und Harmonic Drive |
Fügt zusätzlich zur analogen Schaltung Obertöne hinzu. |
Nur bis 96 kHz verfügbar |
Um Air zu aktivieren Focusrite Control 2 Klicken Sie auf Knopf. Das entspricht dem Drücken des Knopf auf dem 4i4Frontplatte.
|
Air ausgeschaltet |
Air Presence ausgewählt |
Air Presence und Drive ausgewählt |
Wenn Sie am Focusrite Control 2 die Air-Taste klicken, wird der zuletzt ausgewählte Air-Modus aktiviert. Um den ausgewählten Air-Modus (Presence oder Presence und Drive) zu ändern, klicken Sie auf den Pfeil, der das Dropdown-Menü sichtbar macht.
|
Air Presence ausgewählt |
Air Presence und Drive ausgewählt |
Anmerkung
Air Presence und Drive ist nur bis zu 96 kHz verfügbar, Sie können es nicht mit Quadband-Abtastraten (176,4 kHz und 192 kHz) verwenden.
Die Ausgangs -Steuerung und die Ausgangspegelanzeige beziehen sich auf die Signale, die an die Ausgänge 1 und 2 auf der Rückseite Ihres Scarlett 4i4 gesendet werden, die Ausgänge, die Sie am häufigsten mit Monitorlautsprechern verbinden.
Der Regler Ausgang stellt den Pegel an den Ausgängen von Null (vollständig gegen den Uhrzeigersinn) auf Vollausgang (vollständig im Uhrzeigersinn) ein.
Die Ausgangspegelanzeige um die Ausgangspegelsteuerung ist ein voreingestellter Zähler (er wird nicht von der Position der Steuerung beeinflusst) und zeigt Ihnen den Signalpegel an, der von Ihrem Computer kommt.
Der Kopfhörerausgang ist ein 6,35-mm-TRS-Stecker. Viele Kopfhörer verfügen über einen 3,5-mm-TRS-Stecker. Um ihn an Ihren Scarlett 4i4 anzuschließen, müssen Sie einen TRS-Adapter von 6,35 mm auf 3,5 mm verwenden.
Der Regler über dem Kopfhörerausgang steuert den Pegel, der zu Ihren Kopfhörern gelangt.
Einige Kopfhörer mit höherer Impedanz können bei Verwendung mit Scarlett 4i4 leiser sein. Wir empfehlen die Verwendung von Kopfhörern mit einer Impedanz von bis zu 300 Ω.
Anmerkung
Einige Kopfhörer und Steckeradapter haben möglicherweise über TS- oder TRRS-Stecker, etwa wenn sie über ein im Kabel integriertes Mikrofon oder einen ebensolchen Lautstärkeregler verfügen. Derartige Kopfhörer werden wahrscheinlich nicht ordnungsgemäß funktionieren. Wenn Sie Probleme haben, verwenden Sie Kopfhörer und Steckeradapter mit TRS-Stecker.
Dem Kopfhörerausgang kann eine Kombination aus Hardware-Eingängen (Direktüberwachung) und Software-Wiedergabekanälen zugewiesen werden.
Weitere Informationen zum Erstellen eines Mixes für Ihren Kopfhörerausgang finden Sie unter Verwendung des Focusrite Control 2 Mixer Tabs.
Der Scarlett 4i4 Der Kopfhörerausgang ist unabhängig von den Line-Ausgängen 1/2 und 3/4, sodass Sie einen völlig unabhängigen Kopfhörermix erhalten.
In diesem Abschnitt werden alle Funktionen auf der Rückseite Ihres 4i4 4th Gen vorgestellt: Was sie bewirken, wie Sie diese nutzen können und wie sie in Focusrite Control 2 funktionieren.
USB-Anschluss
Der USB-Typ-C-Anschluss mit der Bezeichnung USB dient dem Anschluss Ihres 4i4 4th Gen an Ihren Computer.
Die Verbindung zu Ihrem Computer bietet USB-Stromversorgung, bidirektionale Audiokommunikation und eine Verbindung zu Focusrite Control 2.
5-V-Gleichstrom-Anschluss
Das Scarlett 4i4 verbraucht viel Strom. Bei aktuell besonders hohem Stromverbrauch, etwa beim Spielen mit Kopfhörern bei hoher Lautstärke, können die USB-Anschlüsse mancher Computer nicht ausreichend Strom liefern, so dass die Verbindung Ihres Scarlett 4i4 unterbrochen wird oder das USB-Symbol rot blinkt.
In solchen Situationen empfehlen wir, Ihr Scarlett mittels eines Netzteilsüber über den 5-V-Gleichstrom-Anschluss mit Strom zu versorgen.
Das USB-Symbol blinkt rot
Wenn das USB-Symbol rot blinkt, bedeutet dies, dass Ihre Scarlett 4i4 nicht genug Strom bekommt.
Um dieses Problem zu lösen:
-
Trennen Sie beide USB-Kabel. In dieser Reihenfolge: Schließen Sie das Netzteil an den USB-Anschluss Power und dann das USB-Kabel an den USB-Anschluss des Scarlett an.
-
Stellen Sie sicher, dass Sie das Original-USB-Netzteil verwenden.
-
Testen Sie einen anderen USB-Anschluss an Ihrem Computer. Stellen Sie sicher, dass Sie eine direkte Verbindung zu Ihrem Computer herstellen und nicht über einen USB-Hub.
Die MIDI-In- und Out-Anschlüsse ermöglichen es Ihnen, Ihr 4i4 4th Gen als USB-MIDI-Schnittstelle zu verwenden. MIDI In empfängt MIDI-Signale von Klaviaturen oder Controllern; MIDI Out sendet MIDI-Informationen an Synthesizer, Drum-Maschinen oder MIDI-steuerbare Geräte.
Wichtig
Wenn Sie Ihr 4i4 4th Gen zum ersten Mal erhalten, ist MIDI deaktiviert, da es sich im Easy-Start-Modus befindet. Um MIDI zu aktivieren, installieren und öffnen Sie Focusrite Control 2.
Für die Verwendung des MIDI-Ein-/Ausgangs ist keine Einrichtung erforderlich, um Ihr 4i4 4th Gen als USB-MIDI-Schnittstelle zu verwenden. Die MIDI-Anschlüsse des 4i4 4th Gen erscheinen in Ihrer MIDI-fähigen Software und Sie können MIDI-Daten zwischen Ihrem Computer und MIDI-Hardware über die 5-poligen DIN-MIDI-Anschlüsse des 4i4 senden oder empfangen.
Anmerkung
Der MIDI-Out-Anschluss Ihres 4i4 4th Gen kann nicht als MIDI-Thru-Anschluss fungieren.
Ausgänge 1 und 2 sind Line-Pegel-Ausgänge, um Ihr Scarlett 4i4 mit einem Verstärker oder aktiven Monitoren zu verbinden. Die Ausgänge sind symmetrische 1/4" TRS-Klinkenbuchsen. Sie können sie sowohl mit unsymmetrischen TS- als auch mit symmetrischen TRS-Klinkenkabeln verwenden und sie an Lautsprecher mit 1/4" Klinken-, RCA- oder XLR-Eingängen anschließen.
Der Scarlett 4i4-Vorderseiten-Drehregler für den Ausgang steuert den Pegel, der an die Ausgänge 1 und 2 gesendet wird.
Anmerkung
Es wäre zwar möglich, asymmetrische Verbindungen zu verwenden, wie z.B. TS-6,35-mm-Stecker oder Stecker-zu-RCA-Kabel – aber wir empfehlen dies nicht. Die Verwendung asymmetrischer Verbindungen kann zu Störgeräuschen aus den Monitoren führen.
Wenn Sie ein statisches, knackendes oder irgendein anderes Geräusch auf Ihren Monitor hören, auch ohne dass Sounds gespielt werden, überprüfen Sie, ob Sie überall, wo dies möglich ist, symmetrische Verbindungen verwenden.
Die Line-Ausgänge 3-4 haben die gleichen elektrischen Eigenschaften wie die Monitor-Line-Ausgänge 1 bis 2, werden jedoch
Die an diesen Ausgängen zur Verfügung stehenden Signale können Sie mit einstellen Focusrite Control 2, und verwenden Sie die Ausgänge, um zusätzliche Lautsprecher in einem Mehrkanal-Überwachungssystem anzusteuern, z. B. einen Subwoofer, oder um Signale an externe Effektprozessoren zu senden.
