Scarlett 16i16 4th Gen Hardwarefunktionen

Die 3-poligen XLR-Anschlüsse für den Eingang sind für den Empfang von Signalen auf Mikrofonhöhe konzipiert.

Sie können den Mikrofonpegel mit dem entsprechenden Eingangsverstärkungs-Regler auf der Vorderseite steuern. 48-V Phantomspannung ist ebenfalls verfügbar, wenn Sie ein Kondensatormikrofon verwenden. Die Phantomspannung können Sie mit dem 48-V-Knopf auf der Vorderseite aktivieren.

Sie können die 48-V-Phantomspannung für jeden Kanal einzeln aktivieren.

Die Gainregler des Vorverstärkers bestimmen, wie viel Signal an Ihren Computer und Ihre Aufnahmesoftware übertragen wird.

Den Pegel für die Eingangsverstärkung des Vorverstärkers richtig einzustellen, ist mit Blick auf die Aufnahmequalität von entscheidender Bedeutung. Wenn er zu niedrig ist, ist Ihr Signal zu leise, und wenn Sie später versuchen, den Pegel anzuheben, führt das möglicherweise zu Rauschen in der Aufnahme. Wenn die Eingangsverstärkung des Vorverstärkers zu hoch ist, kann es andererseits sein, dass der Eingang „abgeschnitten“ wird und Ihre Aufnahme stark verzerrt klingt.

Um die Eingangsverstärkung zu erhöhen, drehen Sie den Gain-Regler im Uhrzeigersinn. Während Sie den Gain-Regler drehen, leuchtet der Gain-Halo schrittweise im Uhrzeigersinn auf, um Ihnen den Gain-Pegel anzuzeigen. Dieses Diagramm zeigt den Gain bei verschiedenen Pegeln:

Wenn Sie die Eingangsverstärkung anpassen, während Sie ein Signal in Ihren Vorverstärker senden, leuchtet der Ring wie oben beschrieben, aber eine Farbe – grün, amber oder rot – zeigt, wie viel Pegel in Ihren Computer gelangt. Kurz nachdem Sie die Gain-Einstellung stoppen, kehren die Anzeigen zu den Eingangspegelanzeigen zurück (siehe Eingangspegelanzeige).

Software-Gainregler

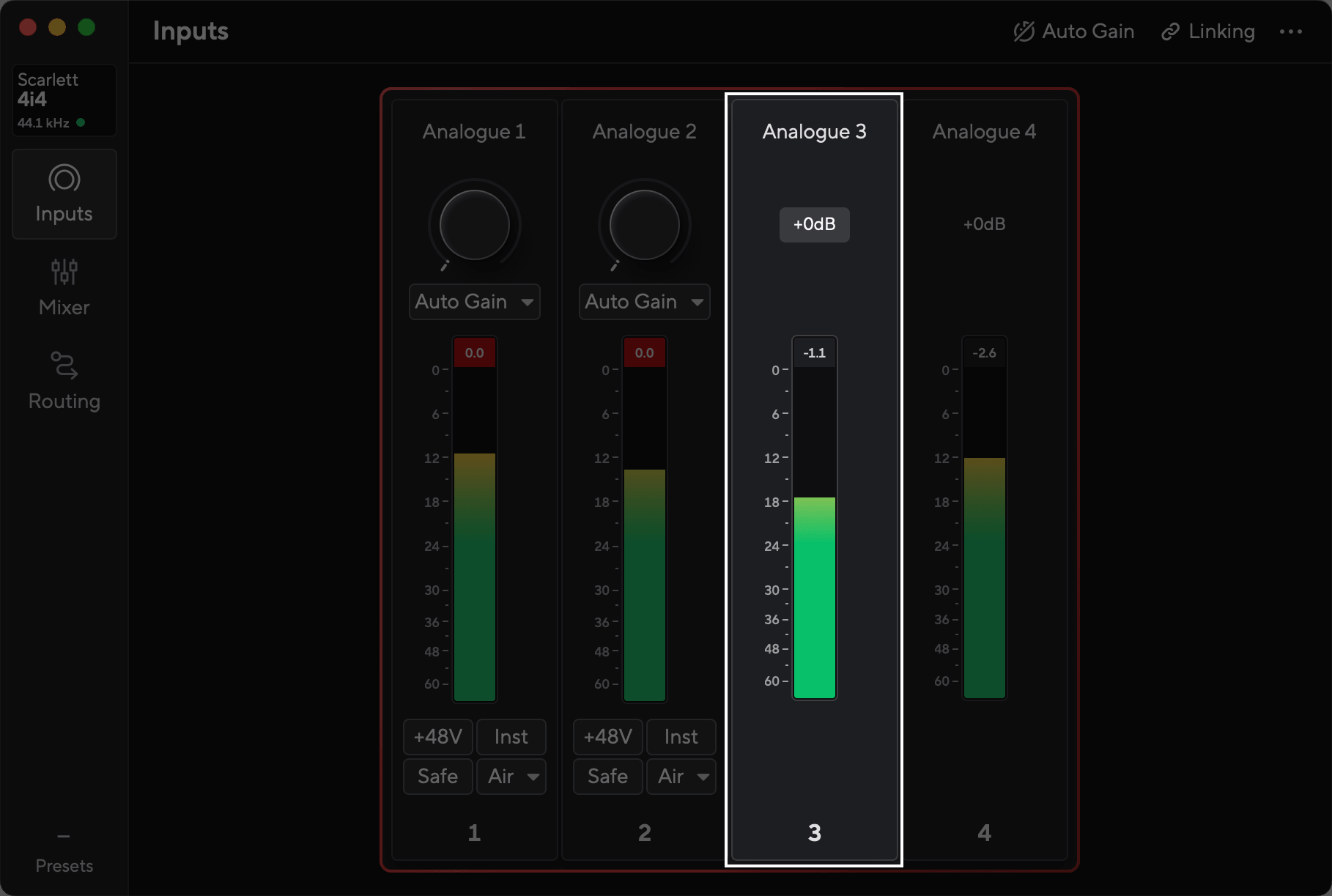

Mit dem Focusrite Control 2 können Sie den Vorverstärker-Gain auch aus der Ferne regeln.

So stellen Sie den Vorverstärker-Gain mit dem Focusrite Control 2 ein:

1. Klicken Sie auf den virtuellen Regler des Kanals, den Sie anpassen möchten, oder verwenden Sie die Tabulatortaste, um den Gainregler der Vorverstärkerstufe auszuwählen.

2. Bewegen Sie die Maus nach oben oder unten oder verwenden Sie die Pfeiltasten auf Ihrer Klaviatur, um den Gain in Schritten von ±1 dB zu erhöhen oder zu verringern.

Die folgenden Abbildungen zeigen den Gain der Vorverstärkerstufe auf minimalem, mittlerem und maximalem Wert.

Keine Eingangsverstärkung

50 % Gain

100 % Gain

In diesem Video erfahren Sie, wie Sie den Gain über Focusrite Control 2 steuern.

Eingangsanzeigen

Wenn Sie den Eingangsverstärkungs-Regler nicht bewegen, verwendet die Eingangspegelanzeige den gesamten Gain-Halo. Wenn das eingehende Signal lauter wird (zum Beispiel bei einer höheren Eingangsverstärkungs-Einstellung), leuchtet der Gain-Halo von grün über gelb bis orange, bevor der gesamte Gain-Halo rot blinkt, um anzuzeigen, dass das Eingangssignal übersteuert ist.

Dieses Diagramm zeigt die Anzeigen bei verschiedenen Pegeln, um den Eingangssignalpegel anzuzeigen:

1. Kein Eingangssignal

2. -42 dBFS

3. -36 dBFS

4. -24 dBFS

5. -18 dBFS

6. -12 dBFS

7. -6 dBFS

8. 0 dBFS, Übersteuerung – Verringern Sie die Eingangsverstärkung, um Verzerrungen und Übersteuerung zu vermeiden.

Tipp

Wenn Ihr Signal übersteuert, leuchtet der gesamte Gain Halo rot auf, damit Sie den Übersteuerungsstatus aus jedem Winkel auf der Vorderseite sehen können.

Software-Messung

Auf die gleiche Weise wie die Eingangsmessgeräte auf der Vorderseite Ihrer Scarlett 16i16können Sie das eingehende Signal auf den Messgeräten in Focusrite Control 2 sehen, um den richtigen Vorverstärker-Gain einzustellen.

Wenn das Signal lauter wird, leuchtet die Anzeige in Focusrite Control 2 von grün bis amber (vor der Übersteuerung).

Die Anzeige über dem Messgerät zeigt den Peak-Pegel (in -dBFS) an, den höchsten Pegel auf dieser Spur, seit Sie mit dem Monitoring des Eingangs begonnen haben. Wenn Sie den Mauszeiger über die Peak-Pegelanzeige bewegen, können Sie auf Zurücksetzen klicken, um den Wert zu löschen.

Tipp

Bei der Aufnahme ist es eine gute Idee, einen Peak-Pegel von -12 dBFS anzustreben. Dies stellt sicher, dass Sie genügend Aussteuerungsreserve haben, wenn Sie alle Ihre Tracks aufgenommen haben.

Warten auf ein Eingangssignal.

Das Eingangssignal hat -18 dB erreicht.

Klicken Sie auf Zurücksetzen des Peak-Level-Messgeräts.

Wenn Sie den Vorverstärker überlasten, entweder durch zu viel Eingangs-Signal oder durch zu viel Gain, leuchtet der Peak-Level-Meter rot. Bewegen Sie den Mauszeiger über den Peak-Level-Meter und klicken Sie auf Zurücksetzen , um den Wert zu löschen.

Der Eingang hat übersteuert.

Klicken Sie auf Zurücksetzen , um die Peak-Level-Anzeige nach der Übersteuerung zurückzusetzen.

Viele Vorderseiten-Regler auf Ihrer Scarlett 16i16 werden über die Vorverstärker-Eingänge geteilt. Die Taste Auswahl verschiebt die Vorverstärker auf verschiedene Eingänge.

Mindestens ein Vorverstärker ist immer ausgewählt. Um zu ändern, welche(r) Vorverstärker von den Reglern beeinflusst werden, drücken Sie die Auswahl -Taste. Wenn Sie dies tun, leuchtet die Nummer des neu ausgewählten Vorverstärkers grün, und die Einstellungen des Vorverstärkers ändern sich, um den neuen Vorverstärker widerzuspiegeln.

Wenn Sie Ihr Scarlett 16i16 einschalten, bleibt der zuletzt ausgewählte Vorverstärker vor dem Ausschalten der ausgewählte Vorverstärker.

Durch die Verknüpfung zweier Vorverstärker können Sie diese mit einem einzigen Satz Vorverstärkersteuerungen gleichzeitig steuern. Sie können die Gainregler für zwei Vorverstärker in Übereinstimmung bringen und andere Vorverstärkerregler aktivieren. Dies ist nützlich für Stereoaufnahmen, beispielsweise mit einem Mikrofonpaar, einem Stereosynthesizer oder einem Keyboard.

Wenn Sie die Vorverstärker-Verknüpfung hergestellt haben:

48 V, allgemein auch als „Phantomspannung“ bezeichnet, sendet 48 Volt vom XLR-Anschluss Ihrer Schnittstelle an Geräte, die zum Betrieb Strom benötigen. Am häufigsten wird dies zur Stromversorgung von Kondensatormikrofonen verwendet, doch die 48 V können auch für Inline-Mikrofonvorverstärker, aktive dynamische Mikrofone und aktive DI-Boxen nötig werden.

So schalten Sie die 48 V ein:

Das 48 -V-Symbol leuchtet, um anzuzeigen, dass es aktiviert ist.

48-V-Phantomspannung wird nun an den ausgewählten XLR-Eingang und an alle am XLR-Eingang angeschlossenen Geräte gesendet.

48 V (Phantomspannung) Software-Regler

Um 48 V (Phantomspannung) von Focusrite Control 2 aus zu aktivieren, klicken Sie auf die +48 V-Taste für den Eingang, bei dem Sie diese aktivieren möchten. Dies ist dasselbe wie das Drücken der 48 V-Taste an der Vorderseite des 16i16.

+48-V-Phantomspannung aus

+48-V-Phantomspannung ein

Inst , für Instrument, ändert die Impedanz und den Eingangspegel der 6,35-mm- (1/4"-) Stecker-Eingänge Ihres Scarlett, so dass die Eingänge sowohl für ein Instrument als auch für eine Line-Pegel-Quelle optimal klingen. Die Eingangsimpedanzwerte sind im Abschnitt Spezifikationen aufgelistet. Wenn Sie Inst nicht einschalten, wird eine angeschlossene E-Gitarre, anders als bei eingeschaltetem Inst , verschwommen und zu leise klingen.

Die Taste Inst (Instrument) wirkt sich nur auf den 6,35-mm-Line-Eingang (1/4 Zoll) des ausgewählten Kanals aus, entweder auf Eingang 1 oder auf Eingang 2. Sie ändert diesen von einem Eingang, der für Line-Level -Geräte geeignet ist, in einen Eingang, der besser für Geräte mit Instrumenten-Level geeignet ist.

Um den Instrumentenmodus für den 6,35-mm-Klinkeneingang (1/4 Zoll) zu aktivieren oder zu deaktivieren, drücken Sie die Taste Inst- einmal. Grün zeigt an, dass Inst aktiviert ist, und Weiß zeigt an, dass Inst deaktiviert ist. Wenn Sie Inst aktivieren und einen Stecker an Ihr Scarlett anschließen, wird die Mindestverstärkung für den Eingang auf +7 dB geändert.

Wenn die Taste Inst aktiviert ist (grün), können Sie Geräte mit Instrumenten-Pegel an die 1/4-Zoll-Eingänge anschließen, beispielsweise:

Wenn Inst deaktiviert ist (weiß), können Sie Geräte mit Line-Pegel an die 6,35-mm-Eingänge (1/4 Zoll) anschließen, beispielsweise:

Instrument/Line Softwaresteuerung

Um die Eingänge 1 oder 2 zwischen Instrument und Linie von Focusrite Control 2 zu wechseln, klicken Sie einmal auf die Schaltfläche Inst .

Linie

Instrument

Auto Gain ermöglicht es Ihnen, ein Signal 10 Sekunden lang in Ihr 16i16 4th Gen zu senden (z. B. zu singen oder Ihr Instrument zu spielen) und das Scarlett einen guten Pegel für Ihre Vorverstärker einstellen zu lassen. Wenn Sie feststellen, dass die Pegel nicht richtig sind, können Sie die Gainregler manuell anpassen, um die Pegel vor der Aufnahme fein abzustimmen.

So verwenden Sie Auto Gain:

Wenn Auto Gain erfolgreich war, leuchtet die Anzeige grün, bevor das 16i16 den Verstärkungswert anzeigt. Die Verstärkung ist jetzt auf einen guten Pegel für Ihre Aufnahme eingestellt.

Wenn Auto Gain fehlschlägt, leuchtet die Anzeige rot. Weitere Informationen finden Sie im Abschnitt Der Gain-Halo wurde rot.

Auto Gain Software-Regler

In diesem Video erfährst du, wie du Auto Gain in Focusrite Control 2 verwendest.

So verwenden Sie Auto Gain über Focusrite Control 2:

1. Klicken Sie in Focusrite Control 2 auf die Auto-Gain-Taste.

2. Sprechen oder singen Sie in das Mikrofon oder spielen Sie Ihr Instrument während des Auto-Gain-Countdowns. Spielen Sie so, wie Sie es bei der Aufnahme tun würden, um sicherzustellen, dass Auto-Gain den richtigen Pegel einstellt.

   Der Auto-Gain-Prozess startet und der Software-Gain-Halo verwandelt sich in einen Countdown-Timer.

Wenn Auto Gain erfolgreich war, leuchtet die Anzeige grün, bevor das 16i16 den Verstärkungswert anzeigt. Die Verstärkung ist jetzt auf einen guten Pegel für Ihre Aufnahme eingestellt.

Auto Gain ist fehlgeschlagen und die Anzeige wurde rot

Wenn das Signal für Auto Gain ungeeignet ist (z. B. wird kein Signal erkannt), stoppt Auto Gain nach zehn Sekunden und die Anzeigen leuchten rot. Die Verstärkung kehrt zu dem Wert zurück, den Sie vor dem Start von Auto Gain eingestellt haben.

Hardware-Gain-Halo

Auto Gain fehlgeschlagen

Dies kann bei allen unbrauchbaren Signalen auftreten, einschließlich keinem Signal, sehr leisen Signalen und zu lauten Signalen. Wenn Sie diese Fehlermeldung sehen, versuchen Sie Folgendes:

• Stellen Sie sicher, dass Sie die Quelle an den richtigen Eingang angeschlossen haben.

• Schalten Sie bei Kondensatormikrofonen 48 V (Phantomspannung) ein.

• Stellen Sie sicher, dass Sie Geräusche machen, während Auto Gain läuft.

• Stellen Sie sicher, dass das Signal nicht zu laut ist.

  • Wenn Sie die XLR-Eingänge für ein Line-Level-Gerät (Synthesizer, Keyboards, Amp-Modeler) verwenden möchten, nutzen Sie stattdessen die Klinke-Eingänge.

  • Reduzieren Sie den Ausgang des angeschlossenen Geräts.

• Wenn das Signal zu leise ist, erhöhen Sie die Verstärkung vor dem Start von Auto Gain um 25–50 %.

Mehrkanaliges Auto Gain

Auto Gain ermöglicht es Ihnen, ein Signal 10 Sekunden lang in Ihr 16i16 4th Gen zu senden (z. B. zu singen oder Ihr Instrument zu spielen) und das Scarlett einen guten Pegel für Ihre Vorverstärker einstellen zu lassen. Wenn Sie feststellen, dass die Pegel nicht richtig sind, können Sie die Gainregler manuell anpassen, um die Pegel vor der Aufnahme fein abzustimmen.

Mehrkanal-Auto-Gain startet den Auto-Gain-Prozess für alle Vorverstärkerkanäle auf Ihrem Interface. Dies ist besonders nützlich, um schnell die Pegel einzustellen, wenn Sie mehrere Kanäle gleichzeitig verwenden, zum Beispiel:

• Die Pegel für sich selbst einstellen, wenn Sie gleichzeitig Gitarre spielen und singen.

• Die Pegel für einen Schlagzeuger einstellen, wenn mehrere Mikrofone am Schlagzeugset verwendet werden.

• Die Pegel für eine Band einstellen, die zusammen „live“ aufnimmt.

So starten Sie den Mehrkanal-Auto-Gain-Prozess:

1. Halten Sie die Taste Auto zwei Sekunden lang gedrückt.

   Das Symbol Auto wechselt zehn Sekunden lang zwischen Aus und Grün, und die Gain-Halos für alle Kanäle verwandeln sich in Zehn-Sekunden-Countdown-Timer.

2. Sprechen oder singen Sie in das Mikrofon oder spielen Sie Ihr Instrument während des Auto-Gain-Countdowns. Spielen Sie so, wie Sie es bei der Aufnahme tun würden, um sicherzustellen, dass Auto-Gain den richtigen Pegel einstellt.

Wenn die Auto-Gain-Funktion erfolgreich war, leuchten die Gain-Halos grün auf, bevor der Gain-Wert eine Sekunde lang auf den Gain-Halos angezeigt wird. Der Gain ist nun auf einem guten Pegel für Ihre Aufnahme eingestellt.

Anmerkung

Sie können Auto Gain auch jederzeit durch erneutes Drücken der Auto-Gain-Taste abbrechen. Der Gain nimmt wieder den Wert an, den Sie vor dem Start von Auto Gain eingestellt haben.

Mehrkanaliger Auto Gain in Focusrite Control 2

Sie können auch Mehrkanal-Auto Gain von Focusrite Control 2 aus ausführen.

Gehen Sie dazu wie folgt vor:

1. Öffnen Sie Focusrite Control 2 und gehen Sie zur Registerkarte Eingänge.

2. Klicken Sie auf den Dropdown-Pfeil auf der Auto-Gain-Taste.

3. Wählen SieAuto Gain beide.

   • Auto Gain beide startet die Ausführung von Auto Gain für alle Kanäle Ihres 16i16 4th Gen.

Sobald Auto Gain abgeschlossen ist, zeigt Focusrite Control 2 die Kanäle und ihre neuen Verstärkungspegel an:

Mehrkanaliges Auto Gain fehlgeschlagen

Multikanal-Auto-Gain kann während des Prozesses für eine, mehrere oder alle Kanäle fehlschlagen.

Sie haben folgende Möglichkeiten:

• Klicken Sie aufErneut versuchen, dann läuft der komplette Auto-Gain-Prozess für alle Kanäle, für die Sie Auto Gain ausgeführt haben, erneut ab, auch für die erfolgreich abgeschlossenen.

• Klicken Sie auf Schließen und führen Sie Auto Gain für alle fehlgeschlagenen Kanäle erneut aus.

• Klicken Sie auf Schließen und passen Sie den Gain für alle fehlgeschlagenen Kanäle manuell an.

Auto-Gain-Countdown

Wenn Sie Auto Gain auf Ihrem 16i16 starten, müssen Sie einen Ton erzeugen, damit der Eingang den richtigen Pegel einstellen kann. Wenn Sie einen Moment brauchen, um zu Ihrem Mikrofon oder Instrument zu gehen, können Sie mit dem Auto-Gain-Countdown eine Verzögerung einstellen, bevor Auto Gain startet.

So aktivieren Sie den Auto-Gain-Countdown:

1. Öffnen Sie den Tab „Eingänge“ von Focusrite Control 2.

2. Klicken Sie oben im Tab „Eingänge“ von Focusrite Control 2 auf die Auto-Gain-Taste.

3. Klicken Sie, um einen Wert für den Auto-Gain-Countdown auszuwählen:

   Aus 5 Sekunden 10 Sekunden 20 Sekunden 30 Sekunden

Wenn der Auto-Gain-Countdown aktiviert ist, zeigt das kleine Timer-Symbol oben im Tab „Eingänge“ von Focusrite Control 2 den aktuellen Countdown-Wert in Sekunden an.

Mit der Taste Safe wird Clip-Safe aktiviert, wodurch der Gain Ihres Vorverstärkers automatisch angepasst wird, wenn die Gefahr einer Übersteuerung besteht.

Zu einer Übersteuerung kommt es, wenn Ihr Gain für den aufgenommenen Klang zu hoch eingestellt ist und Ihr Eingang den Vorverstärker überlastet. Übersteuerung geht oft mit Vorverstärkerverzerrung einher, die oft unangenehm ist und eine Aufnahme ruinieren kann. Clip-Safe hilft Ihnen, dies zu vermeiden. Wenn Ihre Eingabe zu übersteuern droht, reduziert Clip-Safe den Vorverstärker-Gain, so dass Sie Ihren Take nicht erneut aufnehmen müssen.

So aktivieren Sie Clip Safe :

Wenn Sie Safe aktivieren, leuchtet das Safe -Symbol grün. Das Safe-Symbol leuchtet weiß, wenn es deaktiviert und verfügbar ist.

Wenn Sie über Preamp Link zwei Eingänge ausgewählt haben, wird Safe auf beide Vorverstärker angewendet.

Clip-Safe Focusrite Control 2

Um Clip-Safe über Focusrite Control 2 zu aktivieren, klicken Sie auf die Schaltfläche Safe :

Safe ausgeschaltet

Safe eingeschaltet

Mit Air können Sie den Klang des Vorverstärkers Ihres Scarlett in zweierlei Weise ändern: Air Presence sowie Air Presence und Harmonic Drive. Air wirkt sich auf die Mikrofon-, Line- und Instrumenteneingänge aus.

Luft beeinflusst die Mikrofon-, Line- und Instrumenteneingänge.

Um Air zu aktivieren, wählen Sie Ihren Eingang aus, drücken Sie die Air-Taste einmal für Air Presence, erneut für Air Presence und Harmonic Drive und noch einmal zum Ausschalten. Die Air-LED ändert ihre Farbe je nachdem, welchen Modus Sie ausgewählt haben:

Air Softwaresteuerung

Um Air zu aktivieren Focusrite Control 2 Klicken Sie auf Luft Knopf. Das entspricht dem Drücken des Luft Knopf auf dem 16i16Frontplatte.

Air ausgeschaltet

Air Presence ausgewählt

Air Presence und Drive ausgewählt

Wenn Sie am Focusrite Control 2 die Air-Taste klicken, wird der zuletzt ausgewählte Air-Modus aktiviert. Um den ausgewählten Air-Modus (Presence oder Presence und Drive) zu ändern, klicken Sie auf den Pfeil, der das Dropdown-Menü sichtbar macht.

Air Presence ausgewählt

Air Presence und Drive ausgewählt

Die Alt-Taste (für „alternativ“) an Ihrem 16i16 ermöglicht es Ihnen, eine Quelle schnell auf andere Analogausgänge zu routen oder die Quellen zu ändern, die ein bestimmtes Set von Analogausgängen speisen. Das ist praktisch, um Ihre Mischungen über ein anderes Lautsprecherpaar abzuhören oder zwei verschiedene Quellen über dieselben Ausgänge abzuhören.

So richten Sie die Lautsprecher für Lautsprecher umschalten ein:

Die Mute-Taste schaltet das an Ihre Ausgänge gesendete Signal stumm.

Mute aus.

Mute ein.

Gemäß Voreinstellung wirkt sich Mute auf die Main-Monitorausgänge 1 und 2 aus, aber in Focusrite Control 2 können Sie es auf Ihre Alt-Ausgänge umleiten.

Mute-Software-Regler

Um Mute in Focusrite Control 2 zu aktivieren/deaktivieren, klicken Sie auf die Mut-Taste im Bereich Ausgang auf der rechten Seite.

Die Mute-Taste funktioniert genau wie die Mute-Taste auf der Vorderseite Ihres 16i16 4th Gen.

Mute aus.

Mute ein.

Die Ausgangs -Steuerung und die Ausgangspegelanzeige beziehen sich auf die Signale, die an die Ausgänge 1 und 2 auf der Rückseite Ihres Scarlett 16i16 gesendet werden, die Ausgänge, die Sie am häufigsten mit Monitorlautsprechern verbinden.

Sie können das Steuerelement Ausgang auch anderen Ausgängen zuweisen, z. B. wenn Sie zwei Lautsprecherpaare verwenden. Weitere Informationen finden Sie unter Lautsprecher umschalten (Alt).

Der Regler Ausgang stellt den Pegel an den Ausgängen von Null (vollständig gegen den Uhrzeigersinn) auf Vollausgang (vollständig im Uhrzeigersinn) ein.

Die Ausgangspegelanzeige um die Ausgangspegelsteuerung ist ein voreingestellter Zähler (er wird nicht von der Position der Steuerung beeinflusst) und zeigt Ihnen den Signalpegel an, der von Ihrem Computer kommt.

Focusrite Control 2 Bereich Ausgang

Auf der rechten Seite des Focusrite Control 2 befindet sich der Bereich Ausgang , dort sind die Ausgangsregler und Pegelanzeigen visualisiert.

Ausgangs-Steuerrad

Das Rad in Focusrite Control 2 ist eine Software-Darstellung der Regler für den Ausgang auf der Vorderseite Ihres Scarlett 16i16. Wenn Sie die Regler auf der Hardware ändern, passt sich die Software entsprechend an, Wenn Sie den Regler auf der Vorderseite drehen, aktualisiert sich das Rad in Focusrite Control 2.

Software-Regler zum Umschalten der Lautsprecher (Alt)

Im Bereich Ausgang können Sie die Funktion Alt, oder Lautsprecherumschaltung, regeln. Klicken Sie auf Main oder Alt , um zwischen Ihren Haupt- und Alt-Monitoren hin und her zu schalten.

Weitere Informationen finden Sie unter Lautsprecher umschalten (Alt).

Ausgangspegelanzeigen

Die Ausgangspegelanzeiger spiegeln die vorderseitigen Pegelanzeigen und sind Pre-Fade-Anzeigen (das heißt, sie werden von der Position des Ausgangsreglers nicht beeinflusst), sie geben den Signalpegel wieder, der von Ihrem Computer an Ausgänge 1 und 2 (oder 3 und 4, wenn Sie Alt aktiviert haben) geht.

Stummschaltung und Dämpfung

Siehe Abschnitt Stummschaltung .

Die Dim-Taste reduziert den Ausgangspegel, der an Ihre Ausgänge gesendet wird, um 18 dB.

Das Sync-Status-Symbol

Die Sync-Statusanzeige ist sehr nützlich, wenn Sie versuchen, die Zahl der Kanäle, indem Sie Ihr Scarlett 16i16 gemeinsam mit anderen Geräten verwenden, die an die digitalen Eingänge oder Ausgänge Ihres Scarlett 16i16angeschlossen sind; ADAT oder S/PDIF IO.

Wenn Sie die digitalen Eingänge verwenden, müssen Ihr Scarlett 16i16 und die anderen Audiogeräte ihre internen Uhren mittels Taktsignalen synchronisieren, so dass ihr Audio rechtzeitig aufgezeichnet wird.

Je nachdem, welchen Typ von digitalen Geräten Sie an Ihr Scarlett 16i16 anschließen (ADAT, koaxiales S/PDIF oder optisches S/PDIF), müssen Sie sicherstellen, dass der digitale IO-Modus korrekt eingestellt ist. Weitere Informationen finden Sie unter Einstellen der digitalen Anschluss-Modi.

Beim Synchronisieren digitaler Audiogeräte gibt es ein paar Prinzipien zu beachten:

Setup 1 – Scarlett 16i16 als ein Taktnehmer

Dies ist das grundlegendste Setup, es beinhaltet ein Erweiterungsgerät, das die Zahl der Kanäle Ihres Scarlett 16i16 erhöht.

Wir haben die Schritte für ein ADAT-Erweiterungsgerät beschrieben, aber die gleiche Theorie gilt auch für S/PDIF-Erweiterungsgeräte. Je nachdem, welchen S/PDIF-Typ Sie verwenden (koaxial oder optisch), müssen Sie möglicherweise die Einstellungen für den digitalen IO-Modus in Focusrite Control 2 ändern. Weitere Informationen finden Sie unter Einstellen der digitalen Anschluss-Modi.

Ausrüstung:

• Ein externer ADAT-Vorverstärker – etwa ein Clarett+ OctoPre.

• Ein TOSLINK-Kabel (auch als ADAT-Kabel bezeichnet).

Setup:

1. Nach Anschluss des TOSLINK-Kabels von der ADAT-Buchse Out des ADAT-Vorverstärkers zur ADAT-Buchse In des Scarlett 16i16.

2. Stellen Sie für die ADAT-Vorverstärker-Clock Intern und die von Ihnen gewählte Abtastrate ein.

3. Stellen Sie in Focusrite Control 2 für die Clock Scarlett 16i16 ADAT und die Abtastrate des ADAT-Vorverstärkers ein.

4. Stellen Sie in Ihrer DAW Ihre Kanäle auf die Eingänge 11 - 18 ein, das sind die acht ADAT-Eingänge.

Setup 2 – Scarlett 16i16 als Taktgeber

Dies ist ähnlich wie Setup 1, beinhaltet aber mehr Kabel. Es ist nützlich, wenn Sie Ihr Erweiterungsgerät nur gelegentlich verwenden und Sie Ihr Scarlett 16i16 deshalb als Taktgeber behalten möchten.

Wir haben die Schritte für ein ADAT-Erweiterungsgerät beschrieben, aber die gleiche Theorie gilt auch für S/PDIF-Erweiterungsgeräte. Je nachdem, welchen S/PDIF-Typ Sie verwenden (koaxial oder optisch), müssen Sie möglicherweise die Einstellungen für den digitalen IO-Modus in Focusrite Control 2 ändern. Weitere Informationen finden Sie unter Einstellen der digitalen Anschluss-Modi.

Ausrüstung:

• Ein externer ADAT-Vorverstärker – etwa ein Clarett+ OctoPre.

• Zwei TOSLINK-Kabel (auch als ADAT-Kabel bezeichnet).

Setup:

1. Nach Anschluss des TOSLINK-Kabels von der ADAT-Buchse Out des ADAT-Vorverstärkers zur ADAT-Buchse In des Scarlett 16i16.

2. Schließen Sie ein zweites TOSLINK-Kabel vom ADAT- Ausgang des Scarlett 16i16 an den ADAT- Eingang des ADAT-Vorverstärkers an.

   Dieses Kabel dient dem Senden von Taktgeberdaten, aber wenn Ihr ADAT-Vorverstärker Ausgänge hat, können Sie auch Signale zurück aus Ihrem Computer senden und so zusätzliche analoge Ausgänge erhalten.

3. Stellen Sie für die ADAT-Vorverstärker-Clock ADAT und die von Ihnen gewählte Abtastrate ein.

4. Stellen Sie in Focusrite Control 2 für die Clock Scarlett 16i16 Intern und die Abtastrate des ADAT-Vorverstärkers ein.

5. Stellen Sie in Ihrer DAW Ihre Kanäle auf die Eingänge 11 - 18 ein, das sind die acht ADAT-Eingänge.

Setup 3 – Mehrere Erweiterungsgeräte

In diesem Setup verwenden wir zwei Erweiterungsgeräte: ein ADAT- und ein S/PDIF-Gerät. An das ADAT könnten Sie etwa einen Vorverstärker wie einen OctoPre oder ein Mikrophon anschließen; an das S/PDIFzum Beispiel eine andere Schnittstelle im Standalone-Modus oder einen Gitarrenverstärker-Modeller.

Die Verwendung des Scarlett 16i16 als Taktgeber ist nützlich, wenn Sie Ihre Erweiterungsgeräte nur gelegentlich verwenden und es also nicht nötig ist, sie jedes Mal, wenn Sie Ihr Scarlett 16i16 verwenden, zu aktivieren.

Ausrüstung:

• Ein externer ADAT-Vorverstärker – etwa ein Clarett+ OctoPre.

• Ein S/PDIF-Gerät – wie z.B. ein Gitarrenverstärker.

• Zwei ADAT-Kabel.

• Zwei S/PDIF-Kabel.

Setup:

1. Nach Anschluss des TOSLINK-Kabels von der ADAT-Buchse Out des ADAT-Vorverstärkers zur ADAT-Buchse In des Scarlett 16i16.

   Verbinden Sie das S/PDIF-Kabel vom S/PDIF Out des S/PDIF-Geräts mit dem S/PDIF In des Scarlett 16i16.

2. Schließen Sie ein zweites TOSLINK-Kabel vom ADAT- Ausgang des Scarlett 16i16 an den ADAT- Eingang des ADAT-Vorverstärkers an.

   Schließen Sie ein zweites S/PDIF-Kabel vom S/PDIF- Ausgang des Scarlett 16i16 an den S/PDIF- Eingang des S/PDIF-Geräts an.

3. Stellen Sie für die Clock des S/PDIF-Vorverstärkers S/PDIF und die von Ihnen gewählte Abtastrate ein. Einige S/PDIF-Geräte erlauben eine solche Änderung der Einstellungen nicht, in diesem Fall siehe ….

4. Stellen Sie für die Clock des Scarlett 16i16 intern und dieselbe Abtastrate ein.

5. Stellen Sie den ADAT-Vorverstärker so ein, dass er Taktgeber für ADAT ist und die Abtastrate dieselbe ist (er ist Taktnehmer gegenüber dem Scarlett 16i16 und erhält das Signal über das zweite ADAT-Kabel).

Anmerkung

Bei Dual-Band-Abtastfrequenz (88,2 kHz und 96 kHz) ist es nur möglich, die folgenden Konfigurationen mit zwei Geräten zu erhalten:

• Zwei koaxiale S/PDIF-Kanäle und vier ADAT-Kanäle

• Zwei optische S/PDIF-Kanäle und vier ADAT-Kanäle

• Acht ADAT-Kanäle

Bei allen Abtastfrequenzen ist es nicht möglich , koaxiales S/PDIF und beide ADAT-Ports gleichzeitig zu verwenden. Weitere Informationen zu den möglichen Eingangs-Kombinationen finden Sie in Scarlett 16i16 Eingabekanalreihenfolge.

Ihr 16i16 4th Gen hat zwei Kopfhörerausgänge. Beide Kopfhörerausgänge sind unabhängig von den Analogausgänge. Jeder Kopfhörerausgang kann seinen eigenen dedizierten Mix haben.

Die Kopfhörerausgänge sind 6,35‑mm (¼") TRS-Stecker. Viele Kopfhörer verfügen über eine 3,5‑mm‑TRS‑Buchse; um sie an Ihrem 16i16 4th Gen anzuschließen, müssen Sie einen TRS-Stecker von 6,35 mm auf 3,5 mm verwenden.

Die Regler oberhalb der Kopfhörerausgänge regeln den Pegel, der Ihre Kopfhörer erreicht.

Der USB-Typ-C-Anschluss mit der Bezeichnung USB dient dem Anschluss Ihres 16i16 4th Gen an Ihren Computer.

Verwenden Sie das mitgelieferte USB-C-Kabel zum Anschluss an einen USB-C-Anschluss auf Ihrem Computer. Sie können auch ein USB-C-auf-A-Kabel oder einen Adapter verwenden.

Über die S/PDIF-Anschlüsse stehen Ihnen zwei digitale Ein- und Ausgänge zur Verfügung, über die Sie andere Audiogeräte mit S/PDIF-Anschlüssen anschließen können, beispielsweise Gitarrenverstärker, Mikrofonvorverstärker oder jedes andere Gerät mit einem S/PDIF-Ausgang.

Es gibt viele Möglichkeiten, Ihr 16i16 4th Gen anzuschließen und zu takten, wenn Sie ein über S/PDIF verbundenes externes Gerät verwenden. Weitere Informationen zu Clocks und digitalen Ein-/Ausgang-Einstellungen finden Sie im Abschnitt Sync Statusanzeige.

Die Sync-Statusanzeige auf Ihrem 16i16 4th Gen sollte aufleuchten, um anzuzeigen, dass es gesperrt oder mit dem Takt synchronisiert ist. Wenn Sie Audio vom externen Gerät an Ihr 16i16 4th Gen senden, sollten Sie sehen, dass die S/PDIF-Kanäle auf den Kanälen 9-10 eingehen.

Die beiden optischen Anschlüsse (Ein- und Ausgang) bieten dir acht Kanäle mit digitalen ADAT-Ein- und -Ausgängen, über die du andere Audiogeräte mit ADAT-Anschlüssen verbinden kannst, beispielsweise achtkanalige Mikrofonvorverstärker.

Es gibt viele Möglichkeiten, Ihr Gerät zu verbinden und zu takten, Scarlett 16i16wenn Sie ein externes Gerät über die optischen Anschlüsse anschließen. Weitere Informationen zum Takten und den digitalen IO-Einstellungen finden Sie im Abschnitt Sync-Status-Indikator .

Der Sync-Status-Indikator auf Ihrem Scarlett 16i16 sollte grün leuchten.

Die MIDI-In- und Out-Anschlüsse ermöglichen es Ihnen, Ihr 16i16 4th Gen als USB-MIDI-Schnittstelle zu verwenden. MIDI In empfängt MIDI-Signale von Klaviaturen oder Controllern; MIDI Out sendet MIDI-Informationen an Synthesizer, Drum-Maschinen oder MIDI-steuerbare Geräte.

Für die Verwendung des MIDI-Ein-/Ausgangs ist keine Einrichtung erforderlich, um Ihr 16i16 4th Gen als USB-MIDI-Schnittstelle zu verwenden. Die MIDI-Anschlüsse des 16i16 4th Gen erscheinen in Ihrer MIDI-fähigen Software und Sie können MIDI-Daten zwischen Ihrem Computer und MIDI-Hardware über die 5-poligen DIN-MIDI-Anschlüsse des 16i16 senden oder empfangen.

Ausgänge 1 und 2 sind Line-Pegel-Ausgänge, um Ihr Scarlett 16i16 mit einem Verstärker oder aktiven Monitoren zu verbinden. Die Ausgänge sind symmetrische 1/4" TRS-Klinkenbuchsen. Sie können sie sowohl mit unsymmetrischen TS- als auch mit symmetrischen TRS-Klinkenkabeln verwenden und sie an Lautsprecher mit 1/4" Klinken-, RCA- oder XLR-Eingängen anschließen.

Der Scarlett 16i16-Vorderseiten-Drehregler für den Ausgang steuert den Pegel, der an die Ausgänge 1 und 2 gesendet wird.

Die Line-Ausgänge 3-4 haben dieselben elektrischen Eigenschaften wie die Monitor-Line-Ausgänge 1 und 2, werden abernicht über den Ausgangsregler gesteuert.

Die an diesen Ausgängen zur Verfügung stehenden Signale können Sie mit einstellen Focusrite Control 2, und verwenden Sie die Ausgänge, um zusätzliche Lautsprecher in einem Mehrkanal-Überwachungssystem anzusteuern, z. B. einen Subwoofer, oder um Signale an externe Effektprozessoren zu senden.
