2i2 Hardwarefunktionen

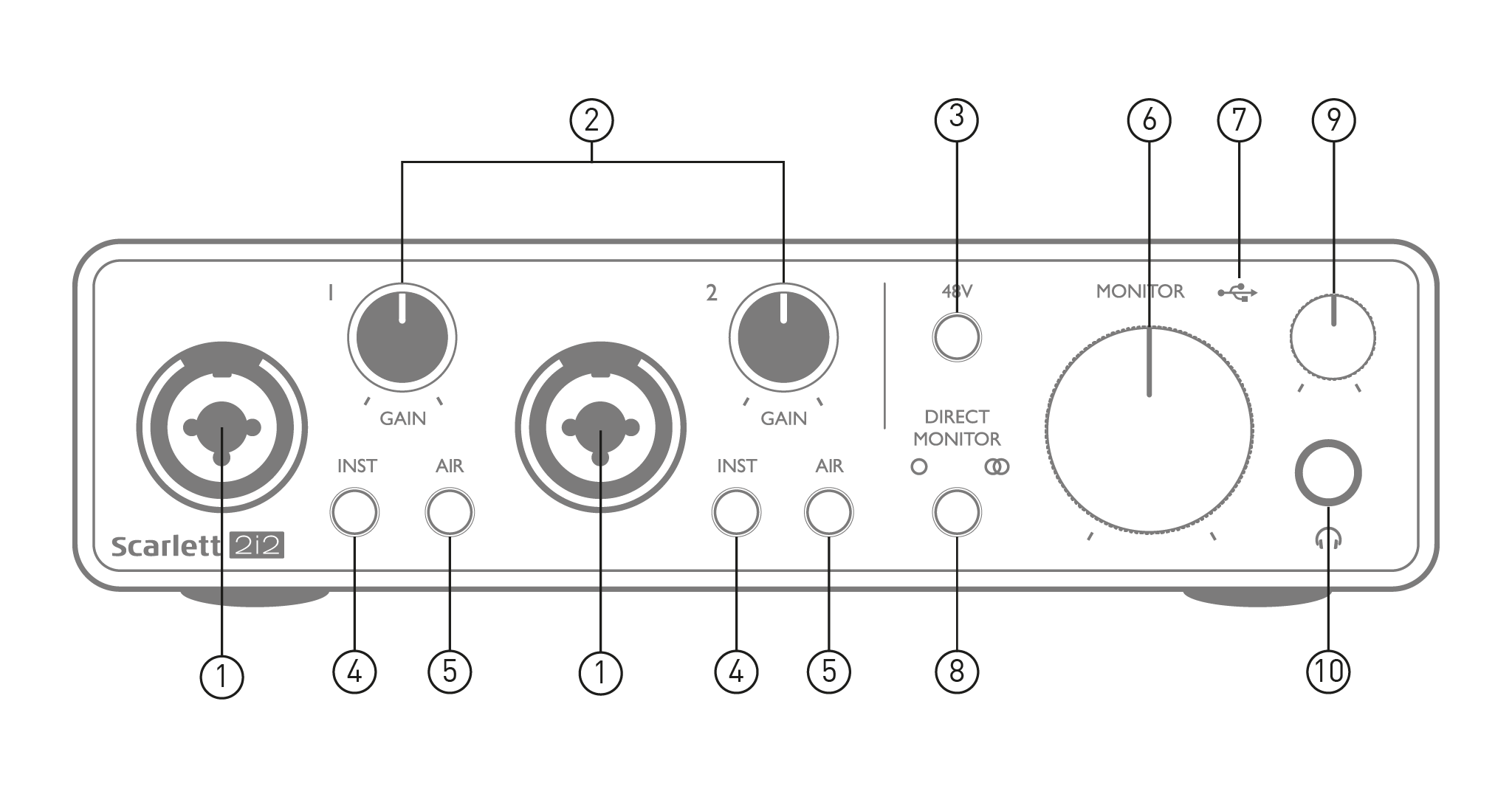

Eingänge 1 & 2 – „Combo“-Buchsen – Hier können Sie Mikrofone, Instrumente (z. B. Gitarre) oder Line-Pegel-Signale anschließen. Die Combo-Buchsen sind sowohl für XLR- als auch für 6,35-mm-Klinkenstecker (¼ Zoll) geeignet. Mikrofone werden mit XLR-Steckern angeschlossen; Instrumente und Line-Pegel-Signale mit 6,35-mm-Klinkensteckern (TS oder TRS). Die Vorverstärkung ist für Mikrofone bei angeschlossenem XLR-Stecker und für höhere Pegel bei angeschlossenem Klinkenstecker optimiert. Schließen Sie über XLR-Stecker keine anderen Geräte als Mikrofone an – z. B. den Ausgang eines Soundmoduls oder Effektgeräts –, da der Signalpegel den Vorverstärker übersteuert und zu Verzerrungen führt. Bei aktivierter Phantomspeisung kann dies Ihr Gerät beschädigen.

GEWINN 1 Und GAIN 2 – Stellt die Vorverstärkung für Signale an den Eingängen 1 bzw. 2 ein. Die Verstärkungsregler verfügen über dreifarbige LED-Ringe zur Anzeige des Signalpegels: Grün signalisiert einen Eingangspegel von mindestens -24 dBFS (d. h. „Signal vorhanden“), der Ring wechselt zu Gelb bei -6 dBFS, um anzuzeigen, dass das Signal kurz vor der Übersteuerung steht, und schließlich zu Rot bei 0 dBFS (digitale Übersteuerung).

48 V – Phantomspeisungsschalter für Mikrofoneingänge - aktiviert 48 V Phantomspeisung an den XLR-Kontakten beider Combo-Anschlüsse.

INST – Line-/Instrumentenpegel-Schalter für jeden Eingang, die Verstärkung und Eingangsimpedanz an Instrumenten- oder Line-Pegel-Signale anpassen. „INST“ leuchtet rot, wenn der Instrumentenmodus ausgewählt ist. Der Instrumentenmodus kann auch über Focusrite Control aktiviert werden.

LUFT – Zwei Schalter aktivieren den AIR-Modus für jeden Eingang. AIR modifiziert den Frequenzgang der Eingangsstufe, um die klassischen, transformatorbasierten Focusrite ISA-Mikrofonvorverstärker nachzubilden. Die Anzeige „AIR“ leuchtet gelb, wenn der Modus ausgewählt ist. AIR kann auch über Focusrite Control aktiviert werden.

MONITOR – Hauptmonitor-Ausgangspegelregler – Stellt den Ausgangspegel an den Hauptausgängen (Rückseite) ein LINKS Und RECHTSDie

USB-LED – eine grüne LED leuchtet auf, wenn die Scarlett angeschlossen und von Ihrem Computer erkannt wird.

DIREKTÜBERWACHUNG Dieser Schalter leitet die Eingänge direkt zu den Ausgängen und bietet drei verschiedene Einstellungen: AUS, MONO und STEREO. In der Einstellung AUS erfolgt das Monitoring der Eingangsquellen über die DAW; in MONO oder STEREO wird das Monitoring direkt von den Vorverstärkereingängen abgenommen und ist somit latenzfrei. Die Symbole leuchten grün, um die Auswahl des Mono- bzw. Stereo-Modus anzuzeigen. Bei aktiviertem Direct Monitor wird das Signal mit der Software-Wiedergabe kombiniert.

Kopfhörerpegel – Stellt den Ausgangspegel am Stereo-Kopfhörerausgang an der Vorderseite ein.

Kopfhöreranschluss – 6,35-mm-TRS-Klinkenbuchse. Kopfhörer mit 6,35-mm-TRS-Klinkenstecker können direkt angeschlossen werden; bei einem 3,5-mm-TRS-Anschluss wird ein Adapter von 6,35-mm-TRS auf 3,5-mm-Klinke benötigt. Kopfhörer mit 4-poligen TRRS-Steckern funktionieren nicht.

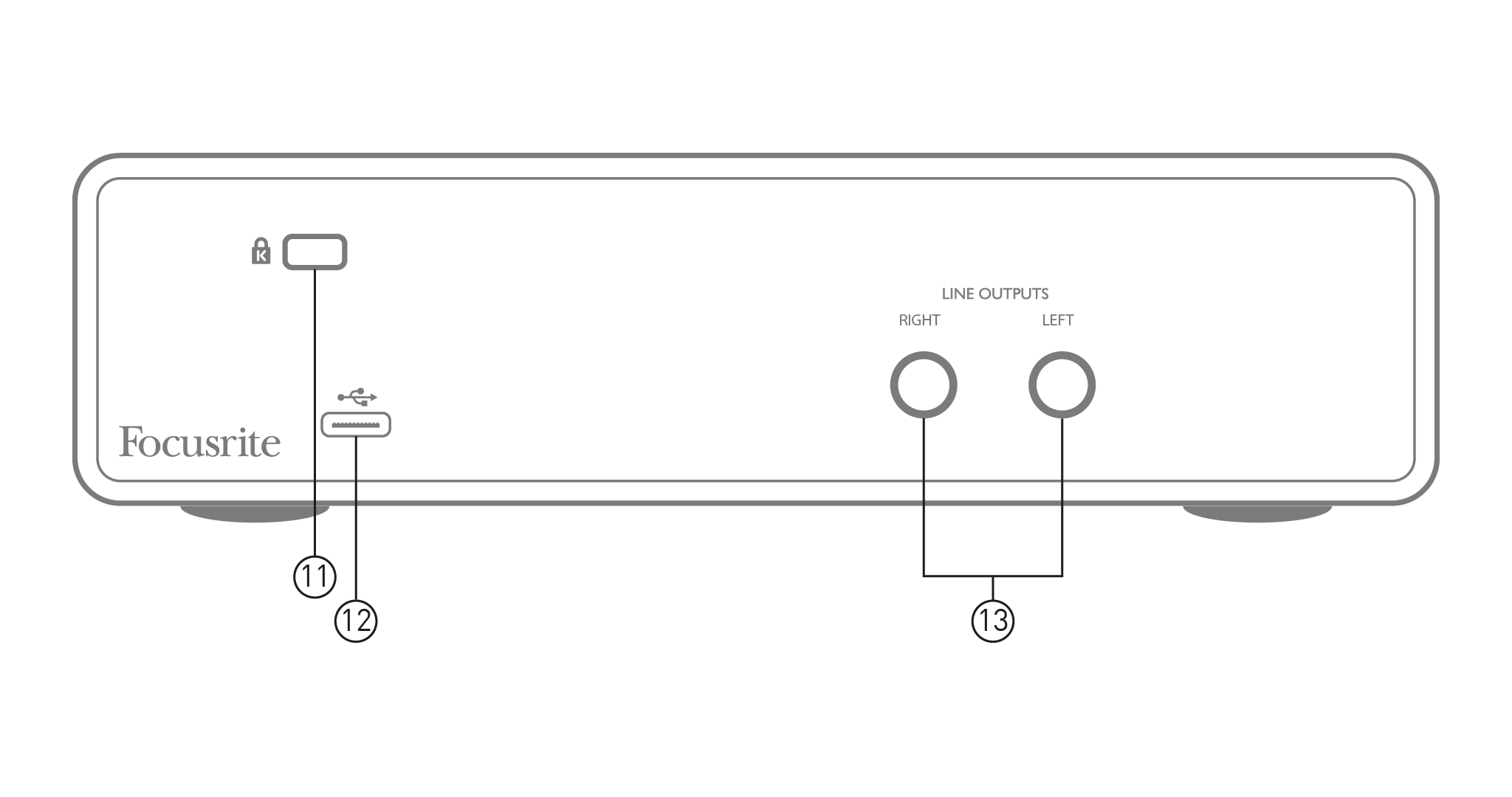

K (Kensington-Sicherheitsschloss) – Sichern Sie Ihr Zuhause 2i2 gegebenenfalls in eine geeignete Struktur.

USB 2.0-Anschluss – Typ-C-Stecker; mit dem mitgelieferten Kabel an den Computer anschließen.

LINE-AUSGÄNGE: LINKS Und RECHTS – 2 x 6,35 mm (¼ Zoll) TRS-Klinkenbuchsen; +10 dBu Ausgangspegel (variabel), elektronisch symmetrisch. Es können entweder 6,35 mm TRS- (symmetrischer Anschluss) oder TS-Klinkenstecker (unsymmetrischer Anschluss) verwendet werden.
