Scarlett 2i2 3rd Gen Hardwarefunktionen

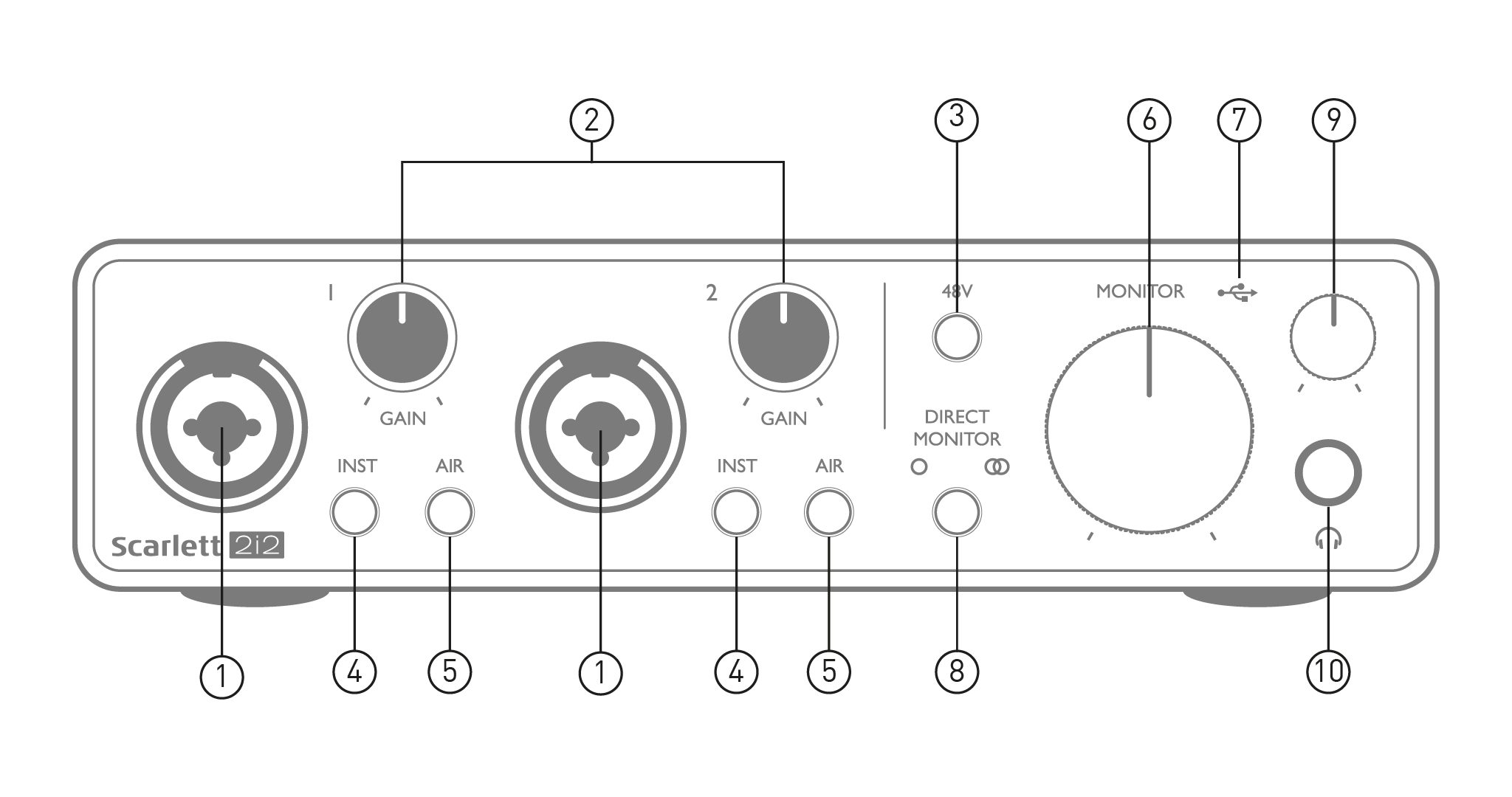

Eingänge 1 & 2 – „Combo“-Eingangsbuchsen – schließen Sie hier Mikrofone, Instrumente (z. B. Gitarre) oder Line-Pegel-Signale an. Combo-Buchsen akzeptieren sowohl XLR- als auch ¼-Zoll-Buchsen (6,35 mm). Mikrofone werden über XLR-Stecker angeschlossen: Instrumente und Line-Pegel-Signale sollten über ¼-Zoll-Buchsen (6,35 mm) vom Typ TS oder TRS angeschlossen werden. Die Vorverstärkung ist für Mikrofone geeignet, wenn ein XLR-Stecker eingesteckt ist, und für Signale mit höherem Pegel, wenn ein Klinkenstecker eingesteckt ist. Schließen Sie nichts anderes als ein Mikrofon – z. B. den Ausgang eines Soundmoduls oder einer FX-Einheit – über einen XLR-Stecker an, da der Signalpegel den Vorverstärker überlastet und zu Verzerrungen führt; wenn die Phantomspeisung aktiviert ist, können Sie Ihr Gerät beschädigen.

GEWINN 1 Und GEWINNEN 2 – passt die Vorverstärkung für Signale an den Eingängen 1 und 2 an. Die Verstärkungsregler haben dreifarbige LED-„Ringe“ zur Bestätigung des Signalpegels: Grün zeigt einen Eingangspegel von mindestens -24 dBFS an (d. h. „Signal vorhanden“), der Ring wird bei -6 dBFS gelb, um anzuzeigen, dass das Signal kurz vor dem Clipping steht, und schließlich rot bei 0 dBFS (digitales Clipping).

48 V – Phantomspeisungsschalter für Mikrofoneingänge - aktiviert 48 V Phantomspeisung an den XLR-Kontakten beider Combo-Anschlüsse.

INST – Line-/Instrumentpegelschalter für jeden Eingang, die Verstärkung und Eingangsimpedanz an Instrumenten- oder Linepegelsignale anpassen. „INST“ leuchtet rot, wenn der Instrumentenmodus ausgewählt ist. Sie können INST auch über Focusrite Control aktivieren.

LUFT – zwei Schalter, die den AIR-Modus für jeden Eingang aktivieren. AIR ändert den Frequenzgang der Eingangsstufe, um die klassischen, transformatorbasierten Focusrite ISA-Mikrofonvorverstärker zu modellieren. „AIR“ leuchtet gelb, wenn der Modus ausgewählt ist. Beachten Sie, dass AIR auch über Focusrite Control ausgewählt werden kann.

MONITOR – Hauptmonitor-Ausgangspegelregler - stellt den Ausgangspegel an den Hauptausgängen (Rückseite) ein LINKS Und RECHTS.

USB-LED – eine grüne LED leuchtet, wenn das Scarlett angeschlossen und von Ihrem Computer erkannt wird.

DIREKTE ÜBERWACHUNG – dieser Schalter leitet die Eingänge direkt an die Ausgänge weiter, und zwar in drei verschiedenen Einstellungen: OFF, MONO und STEREO. In der Einstellung OFF erfolgt die Überwachung der Eingangsquellen über die DAW; in den Einstellungen MONO oder STEREO erfolgt die Überwachung direkt über die Vorverstärkereingänge und ist somit latenzfrei. Die Symbole oder leuchten grün, um die Auswahl der Modi Mono bzw. Stereo anzuzeigen. Wenn Direct Monitor eingeschaltet ist, wird das Signal mit der Softwarewiedergabe kombiniert.

Kopfhörerpegel – passt den Ausgangspegel am Stereo-Kopfhörerausgang auf der Vorderseite an.

Kopfhörerbuchse – ¼” TRS-Ausgangsbuchse. Wenn Ihre Kopfhörer einen ¼” TRS-Klinkenstecker haben, schließen Sie sie direkt an; wenn sie einen 3,5 mm TRS-Mini-Klinkenstecker haben, verwenden Sie einen TRS-¼”-auf-3,5 mm-Klinkenadapter. Beachten Sie, dass Kopfhörer mit 4-poligen TRRS-Steckern nicht richtig funktionieren.

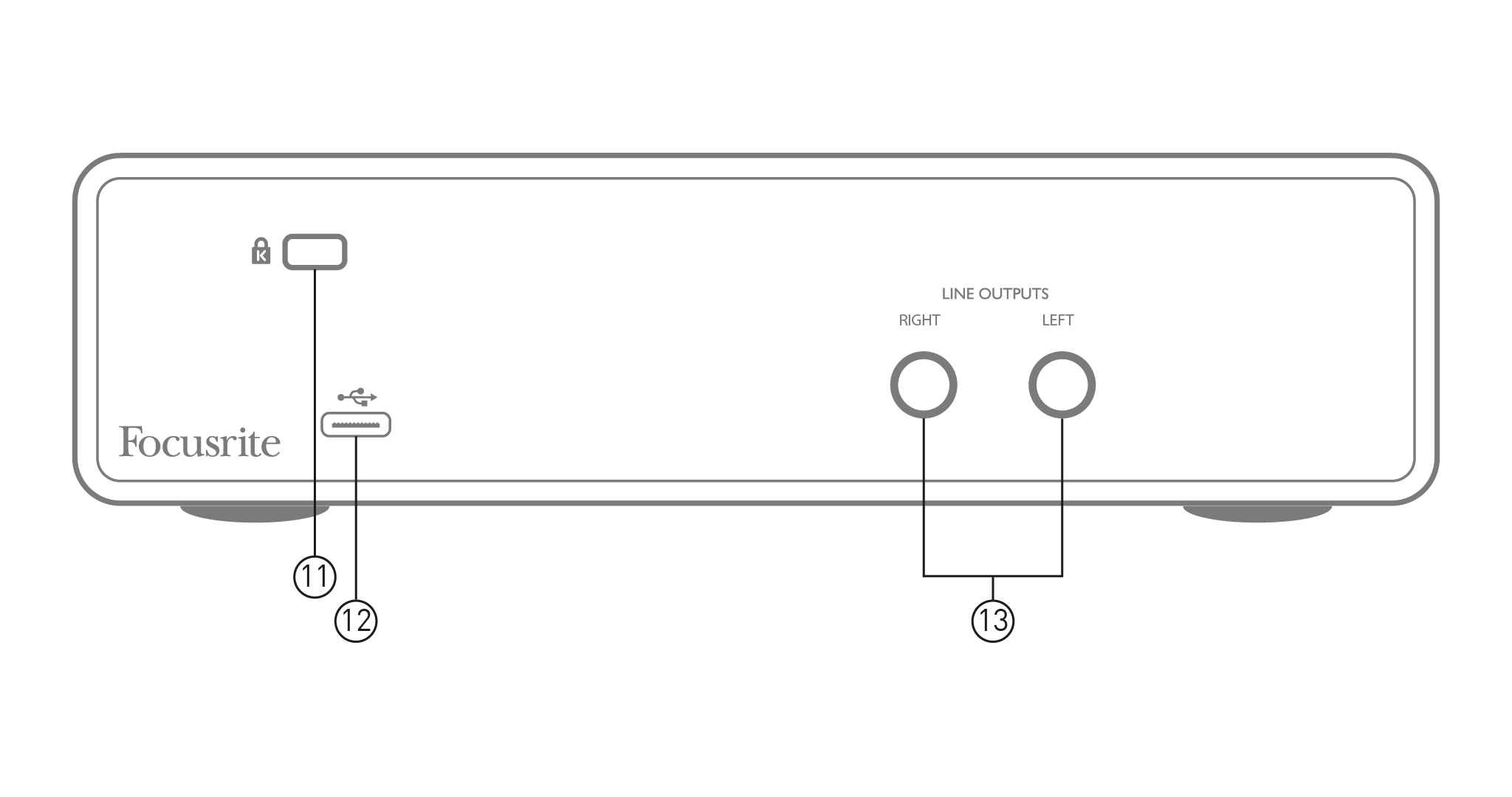

K (Kensington Sicherheitsschloss) – sichern Sie Ihr Scarlett 2i2 3rd Gen zu einer geeigneten Struktur, falls gewünscht.

USB 2.0-Anschluss – Typ-C-Stecker; verbinden Sie ihn mit dem mitgelieferten Kabel mit Ihrem Computer.

LINE-AUSGÄNGE: LINKS Und RECHTS – 2 x ¼” (6,35 mm) TRS-Klinkenbuchsen; +10 dBu Ausgangspegel (variabel), elektronisch symmetriert. Es können entweder ¼” TRS- (symmetrischer Anschluss) oder TS- (unsymmetrischer Anschluss) Klinkenstecker verwendet werden.
