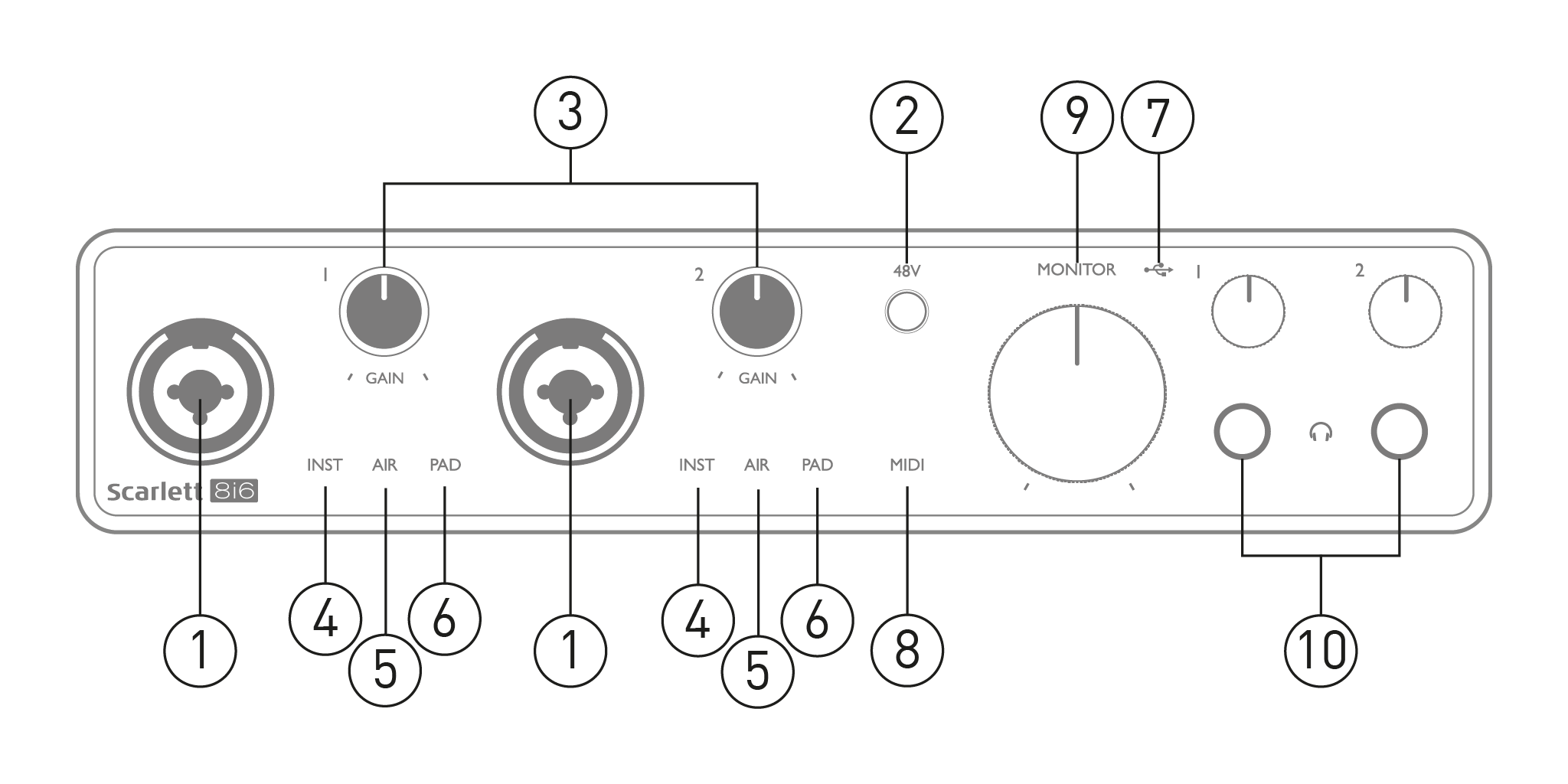

Eingänge 1 & 2 – „Combo“-Eingangsbuchsen – schließen Sie hier Mikrofone, Instrumente (z. B. Gitarre) oder Line-Pegel-Signale an. Combo-Buchsen akzeptieren sowohl XLR- als auch ¼-Zoll-Buchsen (6,35 mm). Mikrofone werden über XLR-Stecker angeschlossen: Instrumente und Line-Pegel-Signale werden über ¼-Zoll-Buchsen (6,35 mm) vom Typ TS oder TRS angeschlossen. Die Vorverstärkung ist für Mikrofone geeignet, wenn ein XLR-Stecker eingesteckt ist, und für Signale mit höherem Pegel, wenn ein Klinkenstecker eingesteckt ist. Schließen Sie nichts anderes als ein Mikrofon – z. B. den Ausgang eines Soundmoduls oder einer FX-Einheit – über einen XLR-Stecker an, da der Signalpegel den Vorverstärker überlastet und zu Verzerrungen führt. Wenn die Phantomspeisung aktiviert ist, können Sie Ihr Gerät beschädigen.
-
48 V – drücken, um 48 V Phantomspeisung an den XLR-Kontakten (Mikrofoneingänge) der Combo-Anschlüsse zu aktivieren. 48 V Die Anzeige leuchtet rot, wenn die Phantomspeisung ausgewählt ist.
-
GEWINN 1 Und GEWINNEN 2 - Passen Sie die Eingangsverstärkung für die Signale an den Eingängen 1 und 2 an. Die Verstärkungsregler verfügen über dreifarbige LED-Ringe zur Bestätigung des Signalpegels: Grün zeigt einen Eingangspegel von mindestens -24 dBFS an (d. h. „Signal vorhanden“), der Ring wird bei -6 dBFS gelb, um anzuzeigen, dass das Signal kurz vor dem Clipping steht, und rot bei 0 dBFS (digitales Clipping).
-
INST – der Eingangstyp für die Buchse an den Eingängen 1 und 2 kann in Focusrite Control ausgewählt werden. Die roten LEDs leuchten, wenn INST ausgewählt ist. Bei ausgewähltem INST werden Verstärkungsbereich und Eingangsimpedanz verändert (relativ zu LINE) und der Eingang wird unsymmetrisch gemacht. Dies optimiert ihn für den direkten Anschluss von Instrumenten (über einen 2-poligen (TS) Klinkenstecker). Wenn INST ausgeschaltet ist, sind die Eingänge für den Anschluss von Line-Pegel-Signalen geeignet. Line-Pegel-Signale können entweder symmetrisch über eine 3-polige (TRS) Buchse oder unsymmetrisch über eine 2-polige (TS) Buchse angeschlossen werden.
-
LUFT – zwei gelbe LEDs zeigen die Auswahl des AIR-Modus für die Eingänge 1 und 2 an. Der über Focusrite Control ausgewählte AIR-Modus ändert den Frequenzgang der Eingangsstufe, um die klassischen, transformatorbasierten Focusrite ISA-Mikrofonvorverstärker zu modellieren.
-
UNTERLAGE – zwei grüne LEDs; leuchten, wenn PAD von Focusrite Control für die Eingänge 1 und 2 ausgewählt wird. PAD verringert den Signalpegel an Ihr DAW um 10 dB; verwenden Sie diese Option, wenn die Eingangsquelle einen besonders hohen Pegel hat.
-
USB-LED – eine grüne LED leuchtet, wenn das Scarlett angeschlossen und von Ihrem Computer erkannt wird.
-
MIDI LED – grüne LED, leuchtet bei Empfang von MIDI-Daten am MIDI IN Hafen.
-
MONITOR – Hauptmonitor-Ausgangspegelregler – dies ist ein analoger Regler und regelt den Pegel an den Ausgängen 1 und 2 auf der Rückseite.
-
- Schließen Sie ein oder zwei Stereokopfhörer an die beiden 6,25 mm (¼ Zoll) TRS-Buchsen unter den Kopfhörerlautstärkereglern an. Die Kopfhörerausgänge übertragen immer die Signale, die in Focusrite Control an die analogen Ausgänge 1 und 2 bzw. 3 und 4 (als Stereopaare) weitergeleitet werden.
-

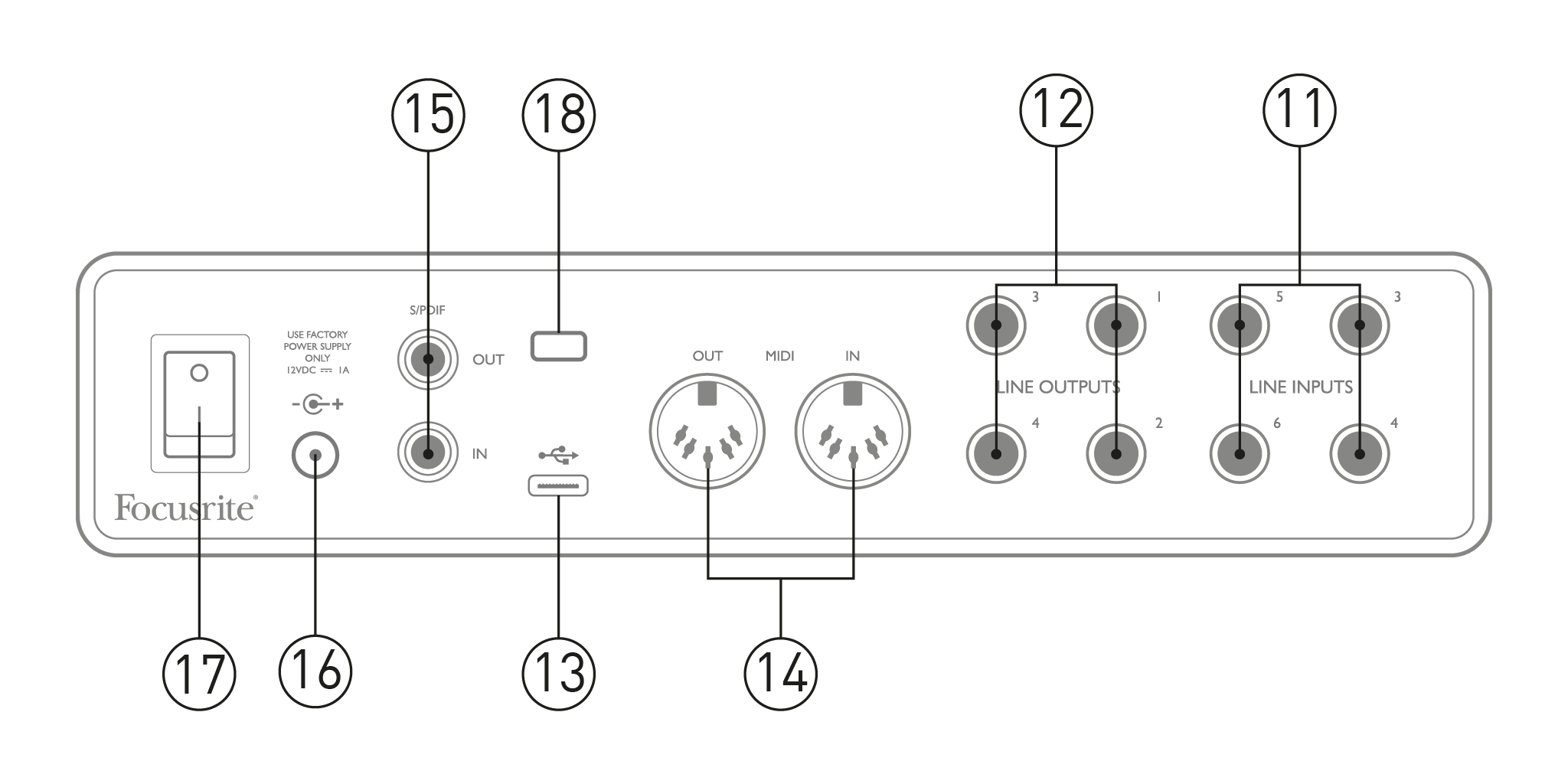

LINE-EINGÄNGE 3 Zu 6 – vier symmetrische analoge Line-Eingänge mit 6,35 mm (¼ Zoll) Klinkenbuchsen. Schließen Sie hier weitere Line-Pegelquellen an, entweder mit symmetrischen (¼ Zoll) TRS- oder unsymmetrischen (¼ Zoll) Klinkensteckern.
-
LINE-AUSGÄNGE 1 Zu 4 – vier symmetrische analoge Line-Ausgänge an 6,35 mm (¼ Zoll) großen Klinkenbuchsen; verwenden Sie TRS-Buchsen für eine symmetrische Verbindung oder TS-Buchsen für eine unsymmetrische Verbindung. Die Ausgänge 1 und 2 werden normalerweise zum Ansteuern des primären Überwachungssystems verwendet, obwohl die an jedem dieser Ausgänge verfügbaren Signale in Focusrite Control definiert werden können. Die Ausgänge 3 und 4 können zum Ansteuern alternativer Lautsprecher (z. B. Midfield, Nearfield usw.) oder zum Ansteuern externer FX-Prozessoren verwendet werden.
-
-
MIDI IN Und MIDI-Ausgang – Standard-5-polige DIN-Buchsen für den Anschluss externer MIDI-Geräte. Scarlett 8i6 3rd Gen fungiert als MIDI-Schnittstelle und ermöglicht die Verteilung von MIDI-Daten von/zu Ihrem Computer an zusätzliche MIDI-Geräte.
-
SPDIF IN Und AUS – zwei Phono-Buchsen (RCA) für die Übertragung von digitalen Zweikanal-Audiosignalen in oder aus dem Scarlett 8i6 3rd Gen im S/PDIF-Format. Dies sind die Eingänge 7 und 8 sowie die Ausgänge 5 und 6 zum/vom Gerät. Wie bei allen anderen Ein- und Ausgängen können Signale an diesen Anschlüssen in Focusrite Control weitergeleitet werden.
-
Externer DC-Stromeingang – der Scarlett 8i6 3rd Gen wird über das mitgelieferte Netzteil mit 12 V DC und 1 A versorgt; die Polarität des Koaxialsteckers ist positiv (+12 V) am mittleren Stift. Beachten Sie, dass die Scarlett 8i6 3rd Gen kann nicht über den USB-Anschluss vom Host-Computer mit Strom versorgt werden.
-
Ein-/Ausschalter.
-
K (Kensington Sicherheitsschloss)– Sichern Sie Ihr Scarlett 8i6 3rd Gen zu einer geeigneten Struktur, falls gewünscht.
Dein Scarlett 8i6 3rd Gen Die Stromversorgung sollte über ein externes Netzteil mit 12 V DC und 1 A erfolgen. Ein passendes Netzteil ist im Lieferumfang enthalten.
Wichtig
Wir empfehlen, ausschließlich das mitgelieferte Netzteil zu verwenden. Andernfalls kann es zu dauerhaften Schäden am Gerät kommen.
USB-Anschlusstypen: Der Scarlett 8i6 3rd Gen verfügt über einen einzigen USB 2.0-Anschluss vom Typ C (auf der Rückseite). Sobald die Softwareinstallation abgeschlossen ist, schließen Sie den Scarlett 8i6 3rd Gen an Ihren Computer; wenn Ihr Computer über einen USB-Anschluss vom Typ A verfügt, verwenden Sie das mit dem Gerät mitgelieferte USB-Kabel vom Typ A auf Typ C. Wenn Ihr Computer über einen USB-Anschluss vom Typ C verfügt, besorgen Sie sich bei einem Computerhändler ein Kabel vom Typ C auf Typ C.
USB-Standards: Beachten Sie, dass die Scarlett 8i6 3rd Gen ist ein USB 2.0-Gerät. Für die USB-Verbindung ist ein USB 2.0-kompatibler Anschluss an Ihrem Computer erforderlich. Es funktioniert nicht mit USB 1.0/1.1-Anschlüssen. Ein USB 3.0-Anschluss unterstützt jedoch ein USB 2.0-Gerät.
Wenn das USB-Kabel angeschlossen ist, schalten Sie das Scarlett 8i6 3rd Gen mit dem Netzschalter auf der Rückseite einschalten.
Der Scarlett 8i6 3rd Gen ist kompatibel mit jeder Windows-basierten DAW, die ASIO oder WDM unterstützt, oder jeder Mac-basierten DAW, die Core Audio verwendet. Nachdem Sie die Schritte der ersten Schritte ausgeführt haben, können Sie mit der Verwendung Ihres Scarlett 8i6 3rd Gen mit der DAW Ihrer Wahl.
Bitte beachten Sie - Ihre DAW wählt möglicherweise nicht automatisch die Scarlett 8i6 3rd Gen als Standard-E/A-Gerät. Sie müssen manuell auswählen Focusrite USB ASIO als Treiber für Ihre DAWs Audio-Einrichtung* Seite. Bitte lesen Sie die Dokumentation (oder Hilfedateien) Ihrer DAW, wenn Sie nicht sicher sind, wo Sie den ASIO/Core Audio-Treiber auswählen. Das folgende Beispiel zeigt die korrekte Konfiguration in Ableton Live Lite Einstellungen Panel (Windows-Version angezeigt).
*Typischer Name. Die Terminologie kann je nach DAW unterschiedlich sein.
Sobald das Scarlett 8i6 3rd Gen als bevorzugtes Audiogerät* in Ihrer DAW eingestellt ist, werden alle Ein- und Ausgänge in den Audio-E/A-Einstellungen Ihrer DAW angezeigt. Abhängig von Ihrer DAW müssen Sie möglicherweise vor der Verwendung bestimmte Ein- oder Ausgänge aktivieren.
Die beiden folgenden Beispiele zeigen zwei Eingänge und zwei Ausgänge, die auf den Input- und Output-Konfigurationsseiten von Ableton Live aktiviert sind.
|
|
|
*Typischer Name. Die Terminologie kann je nach DAW unterschiedlich sein.
Zwei zusätzliche Eingänge, Eingänge 9/10 sind auf der Input Config-Seite der I/O-Einstellungen Ihrer DAW aufgeführt. Dies sind virtuelle „Loopback“-Eingänge innerhalb der Software, keine zusätzlichen physischen Eingänge. Sie können Loopback verwenden, um DAW-Tracks von Quellen innerhalb Ihres Computers aufzunehmen, z. B. von einem Webbrowser. Focusrite Control enthält eine Schleife 1-2 Registerkarte „Mix“, wo Sie auswählen können, welche Eingaben aufgezeichnet werden sollen.
Ausführliche Informationen zur Verwendung der Loopback-Eingänge finden Sie im Focusrite Control-Benutzerhandbuch.
Der Scarlett 8i6 3rd Gen ist eine ausgezeichnete Wahl für verschiedene Aufzeichnungs- und Überwachungsanwendungen. Einige typische Konfigurationen sind unten dargestellt.

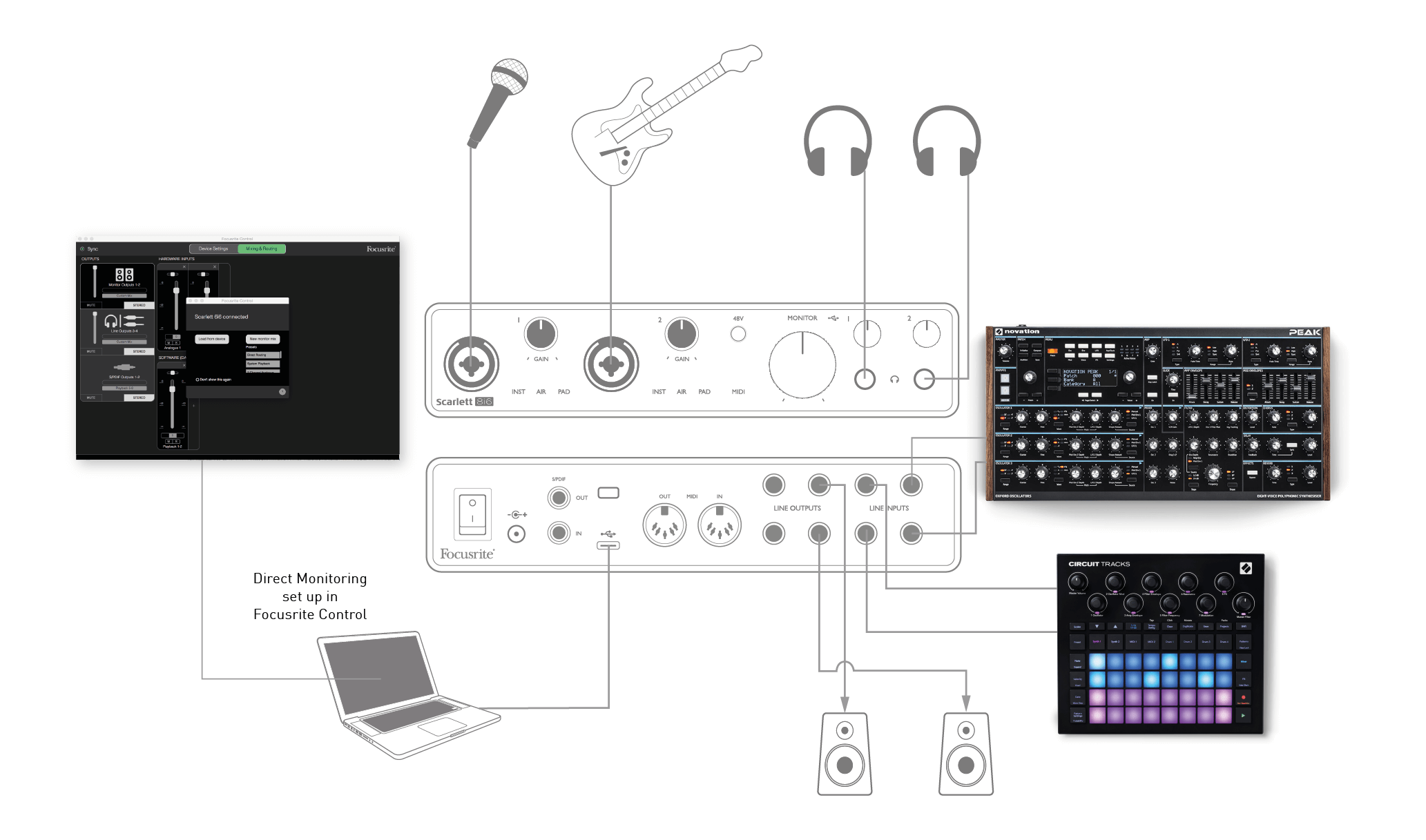

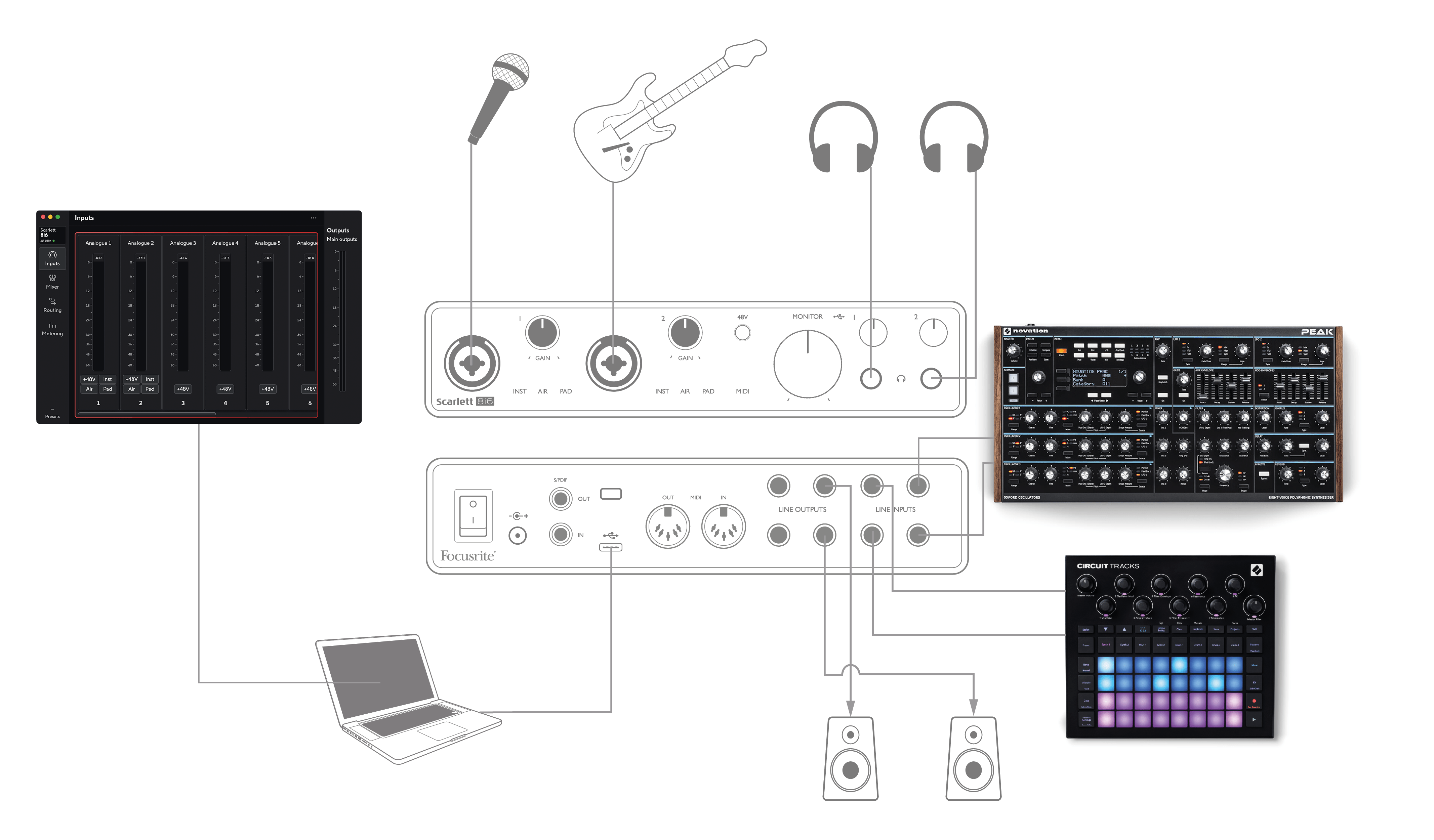

Dieses Setup zeigt eine Konfiguration zum Aufnehmen eines Sängers und eines Gitarristen zusammen mit einem Keyboard und einer Drum Machine mithilfe einer DAW-Software auf einem Mac oder PC. Die Eingänge 1 und 2 werden jeweils für Gesang und Gitarre verwendet, die Eingänge 3 und 4 empfangen den Stereoausgang des Keyboards und die Eingänge 5 und 6 werden für die Drum Machine verwendet.
Jede Quelle wird auf einer separaten Spur (oder einem Stereospurpaar) der DAW aufgenommen. Während der Aufnahme kann ein Mix der Instrumente und des Sängers sowie die Wiedergabe aller bereits in der DAW aufgenommenen Spuren über Kopfhörer überwacht werden. Alternativ können Lautsprecher verwendet werden, wenn sich das Gesangsmikrofon in einem separaten Raum befindet. Der Mix selbst wird in Focusrite Control eingerichtet.
Die Eingangsbuchsen auf der Vorderseite sind vom Typ XLR Combo und können entweder mit einem XLR-Stecker (am Ende Ihres Mikrofonkabels) oder einem 6,35 mm (¼ Zoll) Klinkenstecker verwendet werden. Beachten Sie die Scarlett 8i6 3rd Gen hat keinen „Mic/Line“-Schalter – die Focusrite-Vorverstärkerstufe wird automatisch für ein Mikrofon konfiguriert, wenn Sie einen XLR-Stecker in den Eingang stecken, und für eine Line oder ein Instrument, wenn Sie einen Klinkenstecker anschließen. Wählen Sie INST in Focusrite Control (auf der Eingabeeinstellungen Seite), wenn Sie ein Musikinstrument wie beispielsweise eine Gitarre mit einem gewöhnlichen 2-poligen Gitarrenstecker anschließen. INST sollte ausgeschaltet sein, wenn Sie eine Line-Pegel-Quelle, beispielsweise den symmetrischen Ausgang eines externen Audiomischpults, über eine 3-polige (TRS-)Buchse anschließen.
Anmerkung
Der Combo-Anschluss akzeptiert beide Arten von Klinkensteckern.
Wenn Sie ein Kondensatormikrofon verwenden, drücken Sie die 48 V Taste, um das Mikrofon mit Phantomspeisung zu versorgen. Die meisten modernen Mikrofone anderer Typen, z. B. dynamische oder Bändchenmikrofone, werden durch die versehentliche Anwendung von Phantomspeisung nicht beschädigt. Beachten Sie jedoch, dass dies bei einigen älteren Mikrofonen der Fall sein kann. Wenn Sie Zweifel haben, überprüfen Sie bitte die Spezifikationen Ihres Mikrofons, um sicherzustellen, dass es sicher verwendet werden kann.
Die Eingangskanäle 1 und 2 des Scarlett 8i6 3rd Gen verfügen jeweils über eine PAD-Funktion: Bei Auswahl über Focusrite Control (UNTERLAGE leuchtet grün, wenn aktiv), wird der Signalpegel, der an Ihre DAW weitergeleitet wird, um 10 dB reduziert. Sie werden dies nützlich finden, wenn der Ausgangspegel Ihrer Quelle besonders „heiß“ ist, wenn Sie Clipping bemerken oder der Gain-Halo rot wird, sogar bei minimaler Verstärkung.
Im Zusammenhang mit digitalen Audiosystemen werden Sie häufig den Begriff „Latenz“ hören. Im Fall der oben beschriebenen einfachen DAW-Aufnahmeanwendung ist die Latenz die Zeit, die Ihre Eingangssignale benötigen, um Ihren Computer und Ihre Audiosoftware zu durchlaufen und über Ihr Audio-Interface wieder herauszukommen.
Während dies in den meisten einfachen Aufnahmesituationen kein Problem darstellt, kann die Latenz unter bestimmten Umständen für einen Künstler ein Problem darstellen, der aufnehmen und gleichzeitig seine Eingangssignale überwachen möchte. Dies kann der Fall sein, wenn Sie die Größe des Aufnahmepuffers Ihres DAW erhöhen müssen, was erforderlich sein kann, wenn Sie Overdubs für ein besonders großes Projekt mit vielen DAW-Tracks, Softwareinstrumenten und FX-Plugins aufnehmen.
Typische Symptome einer zu niedrigen Puffereinstellung können Tonstörungen (Klicks und Knacken) oder eine besonders hohe CPU-Auslastung in Ihrer DAW sein (die meisten DAWs haben CPU-Anzeigen). Wenn dies auf einem Mac auftritt, können Sie die Puffergröße in der DAW selbst erhöhen. Unter Windows müssen Sie dies höchstwahrscheinlich über das ASIO-Bedienfeld ändern, auf das Sie normalerweise über Ihre DAW-Setup-Einstellungen* zugreifen können.
Der Scarlett 8i6 3rd Gen, mit Focusrite Control, ermöglicht latenzfreies Monitoring, wodurch dieses Problem gelöst wird. Sie können Ihre Eingangssignale direkt an die Scarlett 8i6 3rd GenKopfhörer- und Line-Ausgänge von . Dadurch können die Musiker sich selbst mit ultraniedriger Latenz – also praktisch in „Echtzeit“ – zusammen mit der Computerwiedergabe hören. Die Eingangssignale des Computers werden von dieser Einstellung in keiner Weise beeinflusst. Beachten Sie jedoch, dass Effekte, die den Live-Instrumenten durch Software-Plug-Ins hinzugefügt werden, im Kopfhörer nicht zu hören sind, obwohl die FX auf der Aufnahme immer noch vorhanden sind.
Wenn Sie Ihre Eingänge über Focusrite Control überwachen, achten Sie darauf, dass Ihre DAW-Software nicht so eingestellt ist, dass Eingänge (das, was Sie gerade aufnehmen) an Ausgänge weitergeleitet werden. Wenn dies der Fall ist, hören sich die Musiker „zweimal“, wobei ein Signal als Echo hörbar verzögert ist.
* Typischer Name. Die Terminologie kann zwischen DAWs unterschiedlich sein.
Der Scarlett 8i6 3rd Gen ermöglicht die einfache Integration externer Prozessoren oder Effekte. Ein gutes Beispiel ist die Einbindung eines externen Stereokompressors in ein Aufnahme-Setup, das dem oben beschriebenen ähnelt.

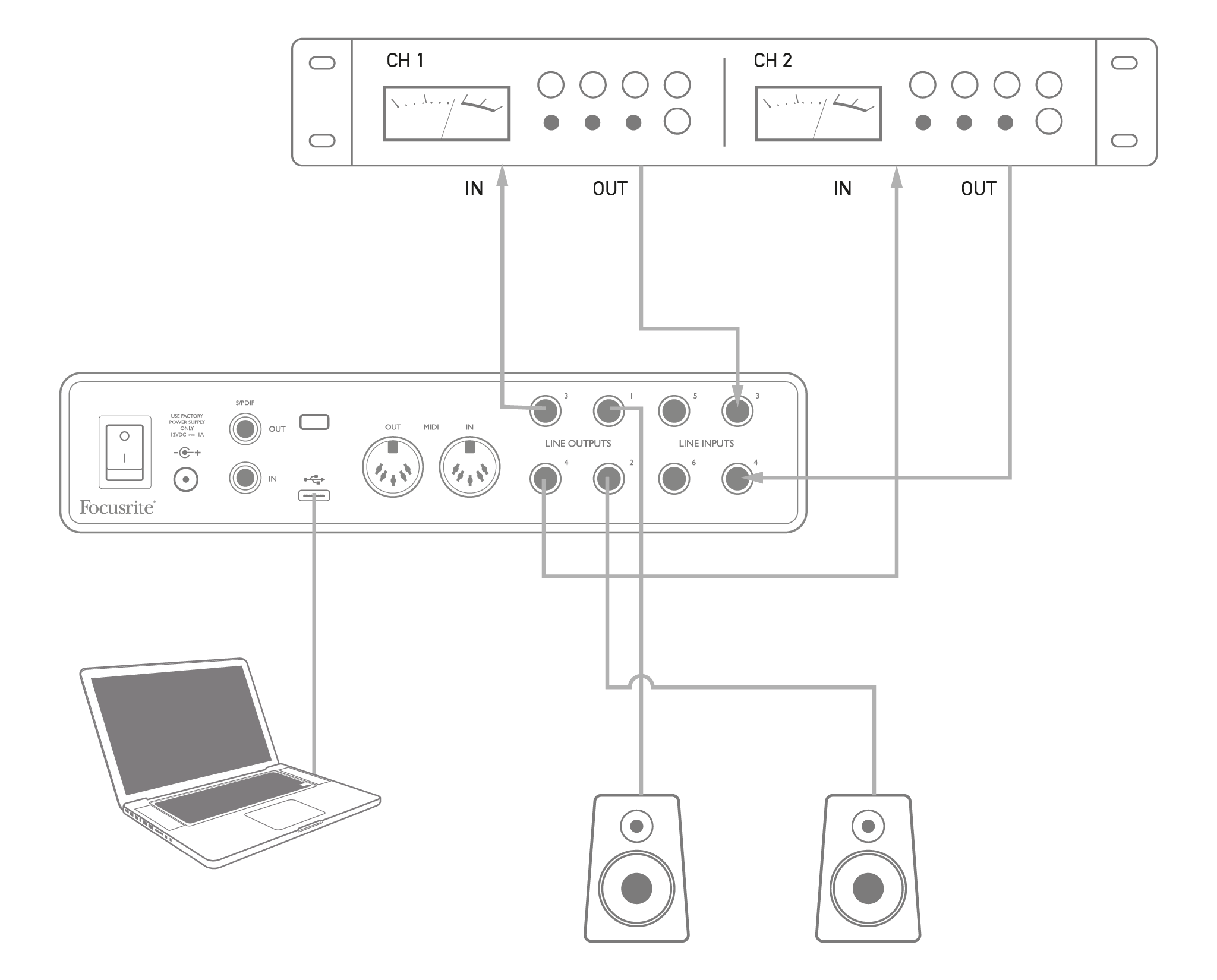

Verbinden Sie die Line-Ausgänge 3 und 4 mit den Eingängen des Kompressors und die Ausgänge des Kompressors mit den Line-Eingängen 3 und 4, wie unten gezeigt. Sie können dann die Kanäle von Ihrem DAW zu den Ausgängen 3/4 routen. Leiten Sie in Focusrite Control die Software-Wiedergabe 3/4 zu den Line-Ausgängen 3/4 und das Signal wird an den Kompressor gesendet. Aus Gründen der Übersichtlichkeit haben wir in diesem Beispiel die Frontplattenanschlüsse weggelassen.
Sie können Focusrite Control oder Ihre DAW-Software verwenden, um die Pegel zum und vom externen Prozessor bei Bedarf oder für einen kreativen Effekt anzupassen.
Der Scarlett 8i6 3rd Gen hat die Möglichkeit, eine in Focusrite Control definierte Mix-Konfiguration in der Hardware zu speichern. Mit dieser Funktion können Sie es – beispielsweise als On-Stage-Submixer – mit Ihrem Computer konfigurieren und die Konfiguration auf das Gerät selbst hochladen. Anschließend können Sie die Scarlett 8i6 3rd Gen als Mischpult als Teil Ihrer Geräteausrüstung, um den Gesamtmix mehrerer Instrumente zu steuern.

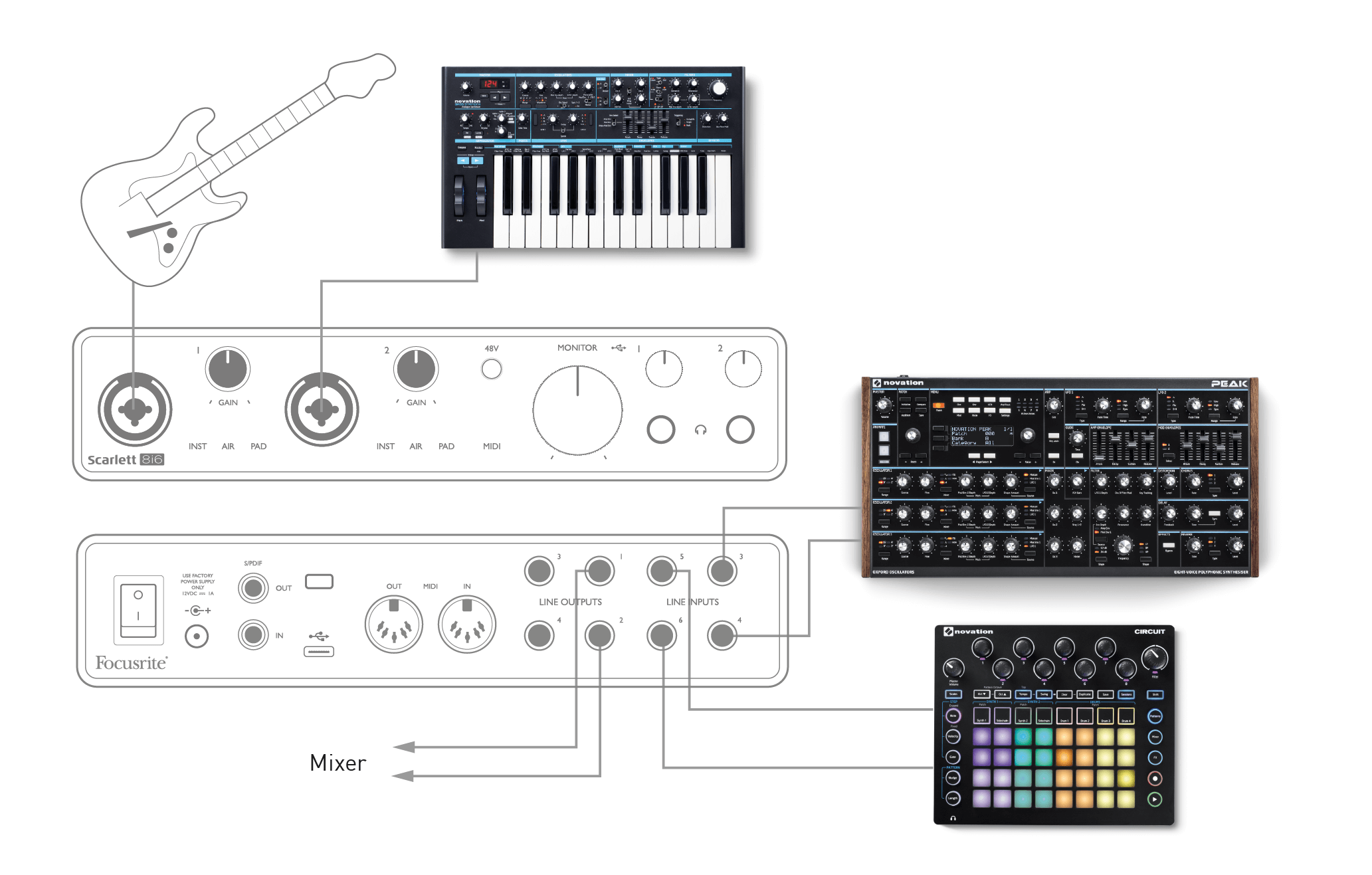

Im gezeigten Beispiel sind eine Gitarre, Stereo- und Mono-Synthies und eine Groovebox an die sechs analogen Eingänge des Scarlett 8i6 3rd Gen; Die Ausgänge 1 und 2 gehen an das Haupt-PA-System. Sie können in Focusrite Control einen groben Mix einrichten und die Pegel der beiden Monoquellen gegenüber den Stereoquellen über die Vorderseite anpassen.
Über die digitalen Anschlüsse des Scarlett 8i6 3rd Gen 3. Generation, S/PDIF, Sie können es als eigenständigen Zweikanal-Vorverstärker verwenden.
Sie können zwei Eingangsquellen an jeden der Eingänge des Scarlett anschließen (Mikrofon, Line oder Inst.) und mit Focusrite Control können Sie die analogen Eingänge direkt an die S/PDIF-Ausgänge weiterleiten. Anschließend können Sie den S/PDIF-Ausgang mit dem S/PDIF-Eingang einer anderen Schnittstelle verbinden, um die Kanalanzahl dieser Schnittstelle zu erweitern, z. B. ein zweites Scarlett 8i6 3rd Genoder eine größere Schnittstelle wie ein Scarlett 18i20.
