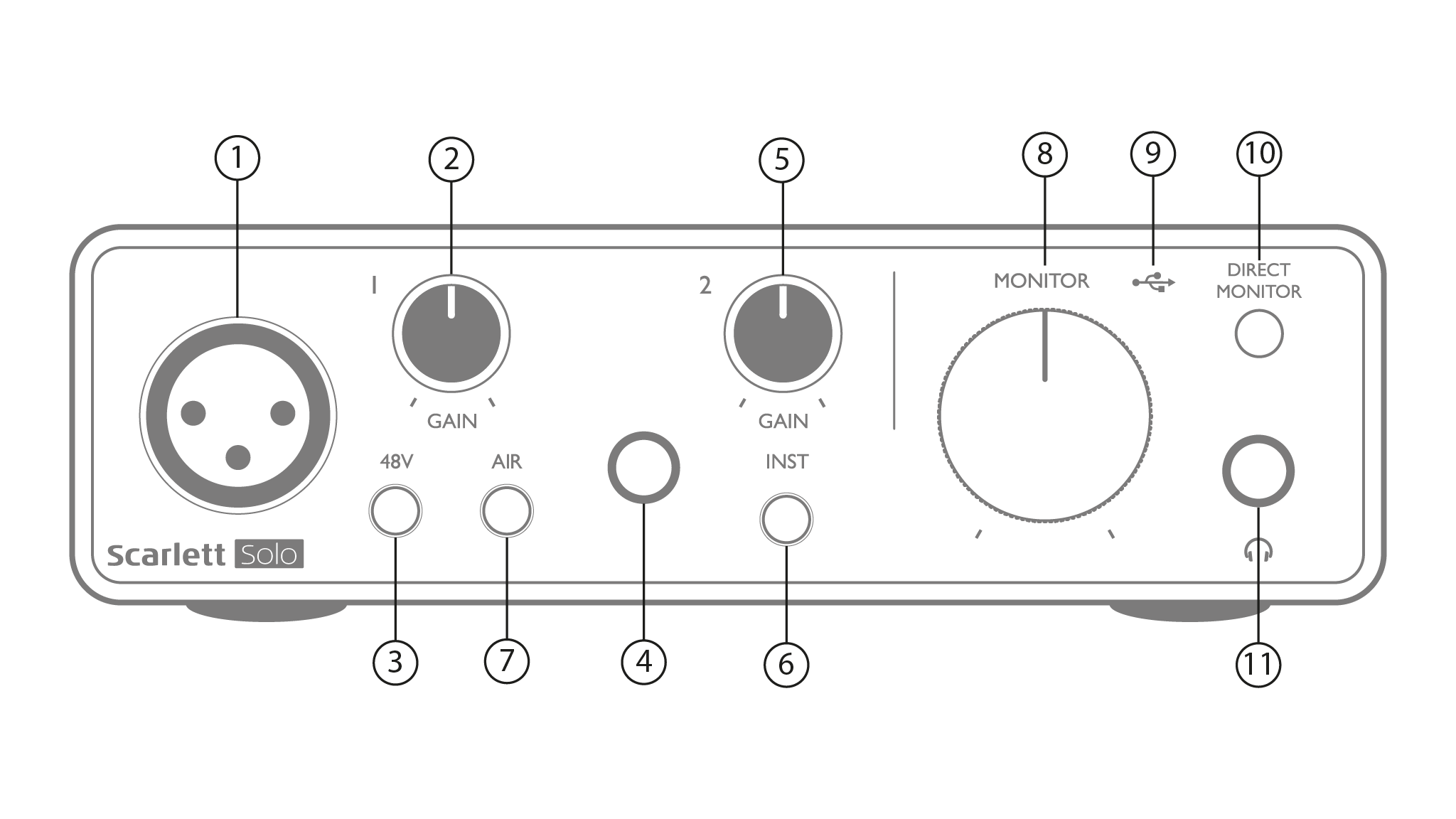

Auf der Vorderseite befinden sich die Eingangsanschlüsse für Mikrofon- und Line-/Instrumentensignale sowie die Regler für Eingangsverstärkung und Überwachung.
-
Eingang 1 – elektronisch symmetrierter Eingang über 3-polige XLR-Buchse für Mikrofone.
-
GEWINN 1 – Passen Sie die Verstärkung für das Mikrofonsignal an Eingang 1 an. Die Verstärkungsregler verfügen über dreifarbige LED-Ringe zur Bestätigung des Signalpegels: Grün zeigt einen Eingangspegel von mindestens -24 dBFS an (d. h. „Signal vorhanden“), der Ring wird bei -6 dBFS gelb, um anzuzeigen, dass das Signal kurz vor dem Clipping steht, und rot bei 0 dBFS (digitales Clipping).
-
48 V – Phantomspeisungsschalter für Mikrofoneingang - aktiviert 48 V Phantomspeisung an der XLR-Buchse.
-
Eingang 2 – ¼-Zoll-TRS-Klinkenbuchse zum Anschluss von Instrumenten (unsymmetrische TS-Buchse) oder Mono-Line-Pegel-Quellen (symmetrisch).
-
GEWINNEN 2 – regelt die Verstärkung für das Line-/Instrumentensignal am Eingang 2. Der Gain-Regler besitzt einen dreifarbigen LED-Ring als [2].
-
INST/LINIE – Instrumenten-/Linepegelschalter für Eingang 2 – schaltet die Verstärkung passend zu Instrumenten- oder Linepegelsignalen. „INST“ leuchtet rot, wenn der Instrumentenmodus ausgewählt ist. Beachten Sie, dass der INST-Modus auch über Focusrite Control ausgewählt werden kann.
-
LUFT – Schalter, der den AIR-Modus für den Mikrofoneingang aktiviert. AIR ändert den Frequenzgang der Eingangsstufe, um die klassischen, transformatorbasierten Focusrite ISA-Mikrofonvorverstärker zu modellieren. „AIR“ leuchtet gelb, wenn der Modus ausgewählt ist. Beachten Sie, dass AIR auch über Focusrite Control ausgewählt werden kann.
-
MONITOR – Hauptmonitor-Ausgangspegelregler - stellt den Ausgangspegel an den Ausgängen auf der Rückseite und dem Kopfhörerausgang auf der Vorderseite ein.
-
USB-LED – eine grüne LED leuchtet, wenn das Scarlett angeschlossen und von Ihrem Computer erkannt wird.
-
DIREKTE ÜBERWACHUNG – wählt die Überwachung von Eingangssignalen (gemischt mit dem DAW-Ausgang), ob diese direkt von den Eingängen (EIN) oder über die DAW (AUS) erfolgen sollen.
-
– ¼-Zoll-TRS-Ausgangsbuchse. Wenn Ihre Kopfhörer einen ¼-Zoll-TRS-Klinkenstecker haben, schließen Sie sie direkt an; wenn sie einen 3,5-mm-TRS-Mini-Klinkenstecker haben, verwenden Sie einen TRS-¼-Zoll-auf-3,5-mm-Klinkenadapter. Beachten Sie, dass Kopfhörer mit 4-poligen TRRS-Steckern wahrscheinlich nicht richtig funktionieren.
-

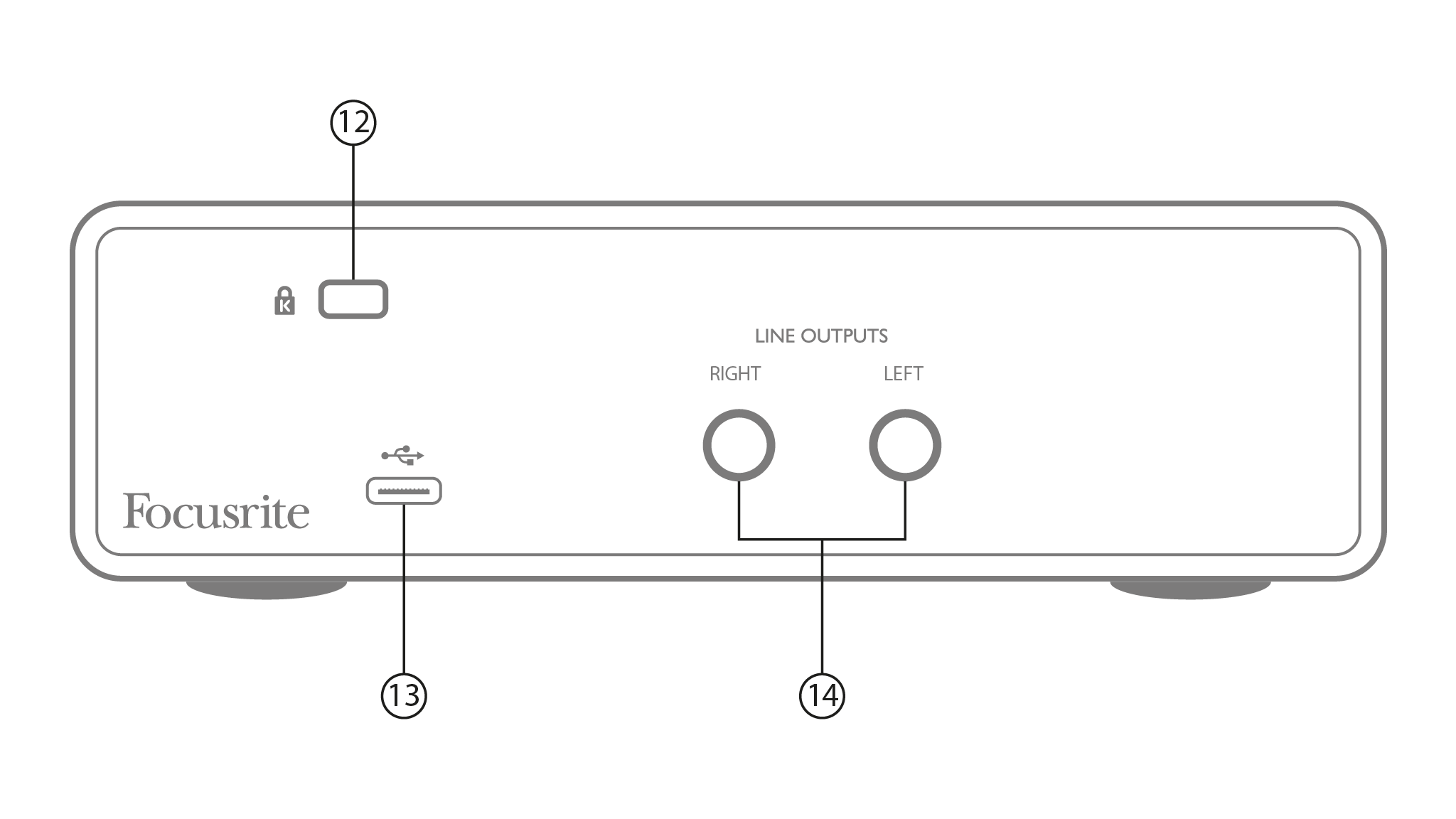

K (Kensington Sicherheitsschloss) – sichern Sie Ihr Scarlett Solo 3rd Gen zu einer geeigneten Struktur, falls gewünscht.
-
USB 2.0-Anschluss – Typ C-Anschluss; verbinden Sie das Scarlett Solo 3rd Gen mit dem mitgelieferten Kabel an Ihren Computer an.
-
LINE-AUSGÄNGE: LINKS Und RECHTS – 2 x ¼” (6,35 mm) TRS-Klinkenbuchsen; +10 dBu Ausgangspegel (variabel), elektronisch symmetriert. Es können entweder ¼” TRS- (symmetrischer Anschluss) oder TS- (unsymmetrischer Anschluss) Klinkenstecker verwendet werden.
