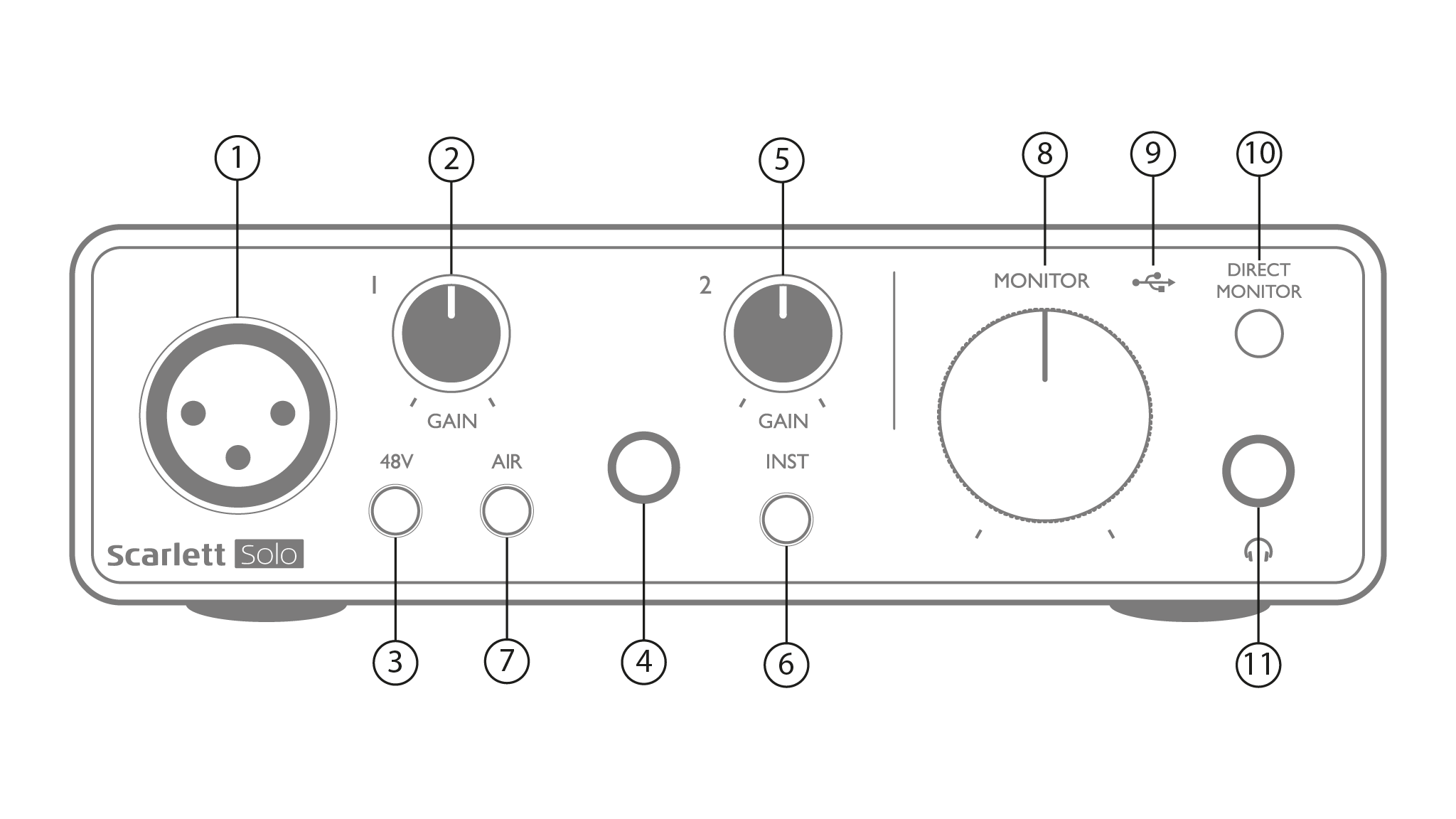

Auf der Vorderseite befinden sich die Eingangsanschlüsse für Mikrofon- und Line-/Instrumentensignale sowie die Regler für Eingangsverstärkung und Überwachung.
-
Eingang 1 – elektronisch symmetrierter Eingang über 3-polige XLR-Buchse für Mikrofone.
-
GEWINN 1 – Passen Sie die Verstärkung für das Mikrofonsignal an Eingang 1 an. Die Verstärkungsregler haben dreifarbige LED-„Ringe“ zur Bestätigung des Signalpegels: Grün zeigt einen Eingangspegel von mindestens -24 dBFS an (d. h. „Signal vorhanden“), der Ring wird bei -6 dBFS gelb, um anzuzeigen, dass das Signal kurz vor dem Clipping steht, und rot bei 0 dBFS (digitales Clipping).
-
48 V – Phantomspeisungsschalter für Mikrofoneingang - ermöglicht 48 V Phantomspeisung an der XLR-Buchse.
-
Eingang 2 – ¼-Zoll-TRS-Klinkenbuchse zum Anschluss von Instrumenten (unsymmetrische TS-Buchse) oder Mono-Line-Pegel-Quellen (symmetrisch).
-
GEWINN 2 – regelt die Verstärkung für das Line-/Instrumentensignal an Eingang 2. Der Gain-Regler besitzt einen dreifarbigen LED-Ring als [2].
-
INST/LINIE – Instrumenten-/Linepegelschalter für Eingang 2 – passt die Verstärkung an Instrumenten- oder Linepegelsignale an. „INST“ leuchtet rot, wenn der Instrumentenmodus ausgewählt ist. Der INST-Modus kann auch über die Focusrite-Steuerung ausgewählt werden.
-
LUFT – Schalter zur Aktivierung des AIR-Modus für den Mikrofoneingang. AIR modifiziert den Frequenzgang der Eingangsstufe, um die klassischen, transformatorbasierten Focusrite ISA-Mikrofonvorverstärker nachzubilden. „AIR“ leuchtet gelb, wenn der Modus ausgewählt ist. AIR kann auch über die Focusrite-Steuerung ausgewählt werden.
-
MONITOR – Hauptmonitor-Ausgangspegelregler – stellt den Ausgangspegel an den Ausgängen auf der Rückseite und dem Kopfhörerausgang auf der Vorderseite ein.
-
USB-LED – eine grüne LED leuchtet, wenn das Scarlett angeschlossen ist und von Ihrem Computer erkannt wird.
-
DIREKTE ÜBERWACHUNG – wählt die Überwachung der Eingangssignale (gemischt mit dem DAW-Ausgang) direkt von den Eingängen (EIN) oder über die DAW (AUS).
-
– 6,35-mm-TRS-Ausgangsbuchse. Wenn Ihr Kopfhörer einen 6,35-mm-TRS-Klinkenstecker hat, schließen Sie ihn direkt an. Bei einem 3,5-mm-TRS-Miniklinkenstecker verwenden Sie einen TRS-6,35-mm-Klinkenadapter. Beachten Sie, dass Kopfhörer mit 4-poligen TRRS-Steckern wahrscheinlich nicht richtig funktionieren.
-

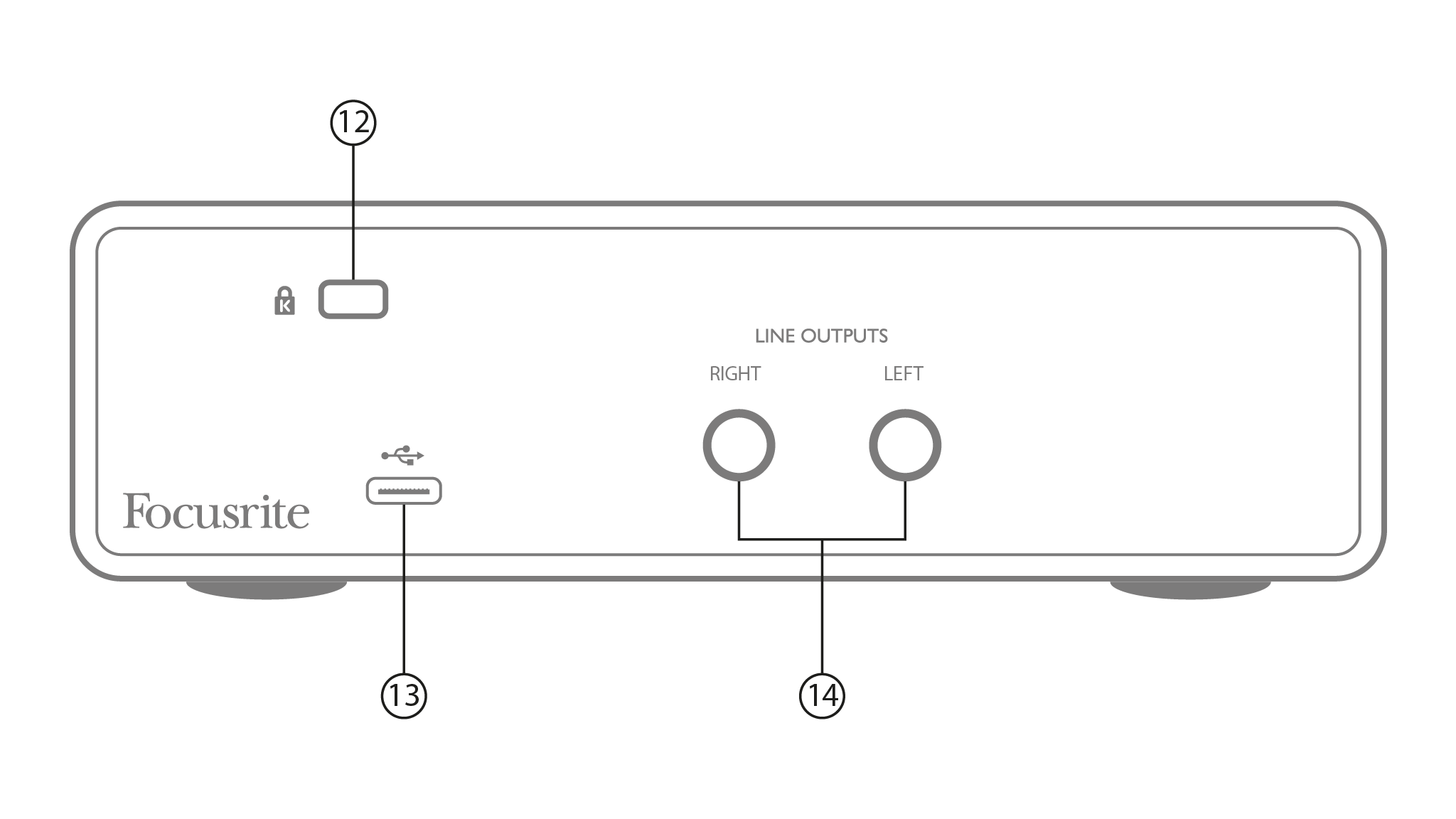

K (Kensington Sicherheitsschloss) – sichern Sie Ihr Scarlett Solo 3rd Gen zu einer geeigneten Struktur, falls gewünscht.
-
-
LINE-AUSGÄNGE: LINKS Und RECHTS – 2 x 6,35 mm (¼ Zoll) TRS-Klinkenbuchsen; +10 dBu Ausgangspegel (variabel), elektronisch symmetriert. Es können entweder 6,35 mm (¼ Zoll) TRS- (symmetrischer Anschluss) oder TS-Klinkenstecker (unsymmetrischer Anschluss) verwendet werden.
