Alle acht analogen Eingänge sind mit „Combo XLR“-Anschlüssen ausgestattet. Diese akzeptieren männliche XLR-Anschlüsse, TS- (unsymmetrische) 6,35-mm-Klinkenbuchsen oder TRS- (symmetrische) 6,35-mm-Klinkenbuchsen.
Bei Verwendung eines XLR-Anschlusses konfiguriert der Vorverstärker Verstärkung und Impedanz automatisch für den Empfang von Mikrofonsignalen. Bei Verwendung eines 6,3-mm-Steckers akzeptiert der Vorverstärker symmetrische und unsymmetrische Line-Signale. Im INST-Modus (Kanal 1 oder 2) wird der 6,3-mm-Eingang für ein unsymmetrisches Signal mit hoher Impedanz optimiert.
Sie können die Line-Ausgänge des Clarett⁺ Octopre an die analogen Line-Eingänge externer Geräte (oder anderer Geräte), um es entweder als analogen 8-Kanal-Mikrofonvorverstärker oder als analoge „Break-Out-Box“ für ADAT-Signale im ADAT>LINE-Modus zu verwenden.
Die Ausgänge sind symmetrisch; die Pinbelegung finden Sie unter [20]. Fertig konfektionierte Breakout-Kabel (DB25 auf XLR oder DB25 auf Klinke) sind im professionellen Audiobereich erhältlich.
Verwenden Sie die OPTISCHER AUSGANG ADAT-Port(s) [18] zum Anschluss des Clarett⁺ Octopre an den/die ADAT-Eingang/Eingänge eines Audiogeräts mithilfe optischer TOSLINK-Kabel.
Die Ports können acht Audiokanäle mit einer Abtastrate von 44,1 kHz oder 48 kHz über ein einziges optisches Kabel übertragen. Bei diesen Abtastraten übertragen die beiden Ports die gleichen acht Kanäle.
Bei Abtastraten von 88,2 kHz oder 96 kHz überträgt jeder Port vier Kanäle. Der rechte Port überträgt die Kanäle 1 bis 4, der linke Port die Kanäle 5 bis 8. Für die Übertragung aller acht Kanäle benötigen Sie zwei TOSLINK-Kabel.
Bei Abtastraten von 176,4 kHz oder 192 kHz kann jeder Port zwei Kanäle übertragen. Der rechte Port überträgt die Kanäle 1 und 2, der linke die Kanäle 3 und 4. Bei diesen Abtastraten ist der OctoPre auf vier digitale Audiokanäle beschränkt; die Ausgänge der Kanäle 5 bis 8 sind über die ADAT-Anschlüsse nicht verfügbar.
Verwenden Sie die Abtastrate Mit dem Schalter [9] können Sie die Abtastrate einstellen. Es ist wichtig, dass die am Clarett⁺ Octopre entspricht der auf dem empfangenden digitalen Gerät eingestellten Abtastrate.
Es stehen zwei Synchronisierungsoptionen zur Verfügung:
Clarett⁺ Octopre als Taktgeber:
Verbinden Sie den OctoPre mit dem Empfangsgerät über das OPTISCHER AUSGANG Port(s) und stellen Sie sicher, dass das empfangende Gerät so eingestellt ist, dass es seine Uhr von seinem ADAT-Eingang bezieht (und dass die Abtastraten auf beiden Geräten übereinstimmen).
Auf dem OctoPre, SYNCHRONISIERUNG sollte eingestellt werden auf INTERN und die Die LED leuchtet auf.
Eine alternative Methode besteht darin, das Empfangsgerät mit dem Clarett⁺ Octopre'S Word Clock Out über ein BNC-Kabel. Die Synchronisierungsquelle des empfangenden Geräts muss auf den externen Wordclock-Eingang eingestellt werden.
Clarett⁺ Octopre als Taktfolger:
Verbinden Sie den OctoPre mit Ihrer Schnittstelle über das OPTISCHER AUSGANG Port(s) und verbinden Sie ein BNC-Kabel vom Wordclock-Leader des digitalen Systems mit dem OctoPre Wordclock-Eingang Anschluss (und stellt außerdem sicher, dass die Abtastraten auf allen Geräten übereinstimmen).
Auf dem OctoPre, SYNCHRONISIERUNG sollte auf W/CLOCK eingestellt werden und die Die LED leuchtet auf.
Verwenden Sie die OPTISCHER EINGANG ADAT-Port(s) [19], wenn Sie digitales Audio (z. B. den Ausgang einer DAW) in analoges Audio umwandeln müssen, Clarett⁺ Octopre's ADAT > LINE-Modus.
Der rechte Anschluss kann über ein einzelnes optisches Kabel acht Audiokanäle mit einer Abtastrate von 44,1 kHz oder 48 kHz empfangen.
Bei Abtastraten von 88,2 kHz oder 96 kHz kann jeder Port vier Audiokanäle empfangen. Der rechte Port überträgt die Kanäle 1 bis 4, der linke die Kanäle 5 bis 8. Für den Empfang aller acht Kanäle benötigen Sie zwei TOSLINK-Kabel.
Bei Abtastraten von 176,4 kHz oder 192 kHz kann jeder Port zwei Audiokanäle empfangen. Der rechte Port überträgt die Kanäle 1 und 2, der linke die Kanäle 3 und 4. Bei diesen Abtastraten ist der OctoPre auf vier digitale Audiokanäle beschränkt.
Verwenden Sie die Abtastrate Mit dem Schalter [9] können Sie die gewünschte Frequenz wählen. Es ist wichtig, dass die am Clarett⁺ Octopre entspricht der auf dem sendenden digitalen Gerät eingestellten Abtastrate.
Ein wichtiges Merkmal aller Modelle der Clarett+-Reihe ist das analoge Vorverstärker-Design. Die Schaltung verfügt über eine AIR-Funktion, die für jeden Kanal einzeln wählbar ist. AIR verändert den Frequenzgang des Vorverstärkers subtil, um die Impedanz- und Resonanzeigenschaften der klassischen transformatorbasierten ISA-Mikrofonvorverstärker von Focusrite zu simulieren. Bei Aufnahmen mit Mikrofonen werden Sie eine verbesserte Klarheit und Definition im mittleren Frequenzbereich bemerken, genau dort, wo sie für Gesang und viele akustische Instrumente am wichtigsten ist.

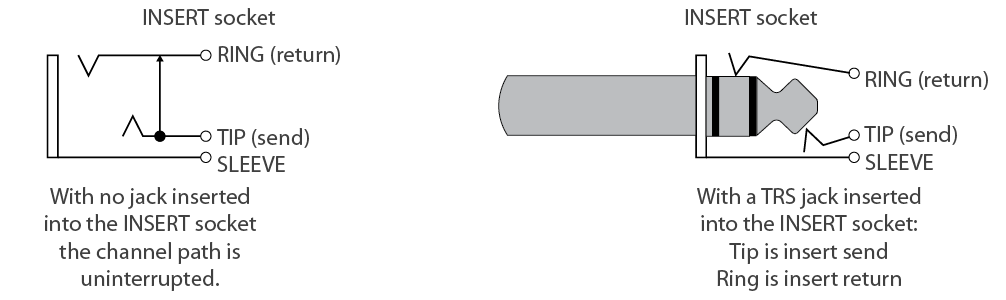

Jeder Vorverstärkerkanal verfügt über einen schaltbaren Insert-Anschluss zum Anschluss externer Verarbeitungsgeräte wie Kompressoren oder Noise Gates. Der Insert-Anschluss umfasst einen Send- und einen Return-Anschluss. Ohne Buchse in der INSERT-Buchse ist der Kanalsignalweg unterbrechungsfrei. Sowohl der Insert-Send- als auch der Return-Anschluss sind unsymmetrisch. Verwenden Sie eine Klinkenbuchse, wobei die Spitze (Send) und der Ring (Return) der Buchse an zwei separate Kabel angeschlossen werden müssen. Solche Kabel (oft als „Y-Kabel“ bezeichnet) sind bei professionellen Audio-Anbietern erhältlich.
Der Insert-Punkt befindet sich hinter der AIR-Schaltung (externe Geräte empfangen ein von AIR modifiziertes Signal) und hinter den GAIN-Reglern [4] auf der Vorderseite. Bei Verwendung eines Insert-Punkts sollten Sie die Eingangs- und Ausgangspegel des externen Prozessors so einstellen, dass das Rücksignal etwa dem Pegel des Sends entspricht. Bei zu hoher Verstärkung des externen Prozessors besteht die Gefahr einer Übersteuerung des OctoPre. Überprüfen Sie daher den Pegel des Rücksignals mit den Kanalanzeigen [7].
Verwenden Sie die Frontplatte EINSATZ/LUFT [6], um den Einfügepunkt zu aktivieren. (Wählen Sie zuerst EINFÜGEN (Die Kanal-LED leuchtet grün, um die Auswahl zu bestätigen.)
Durch Auswahl des ADAT>LINE-Modus ([12] auf der Vorderseite) werden die acht Quellen, die den analogen LINE-AUSGÄNGE D-Sub-Stecker [20].
-
Wenn ADAT>Line ausgeschaltet ist, sind die Ausgangskanäle 1–8 des Mikrofonvorverstärkers über den D-Sub-Anschluss verfügbar.
-
Bei eingeschaltetem ADAT>LINE-Modus werden die digitalen ADAT-Signale am OPTISCHER EINGANG Die Anschlüsse versorgen den D-Sub-Anschluss nach der D/A-Konvertierung.
In diesem Modus können Sie die Clarett⁺ Octopre Verbinden Sie einen 8-Kanal-ADAT-Ausgang (z. B. von einer DAW) mit analogen Eingängen. So können Sie die Kanäle Ihrer DAW beispielsweise an externe Geräte senden und diese für Ihren Mixprozess nutzen.
Wenn der ADAT>LINE-Modus aktiviert ist, sind die acht Clarett-Mikrofonvorverstärker weiterhin betriebsbereit und ihre Ausgänge bleiben verfügbar. OPTISCHER AUSGANG Häfen.
