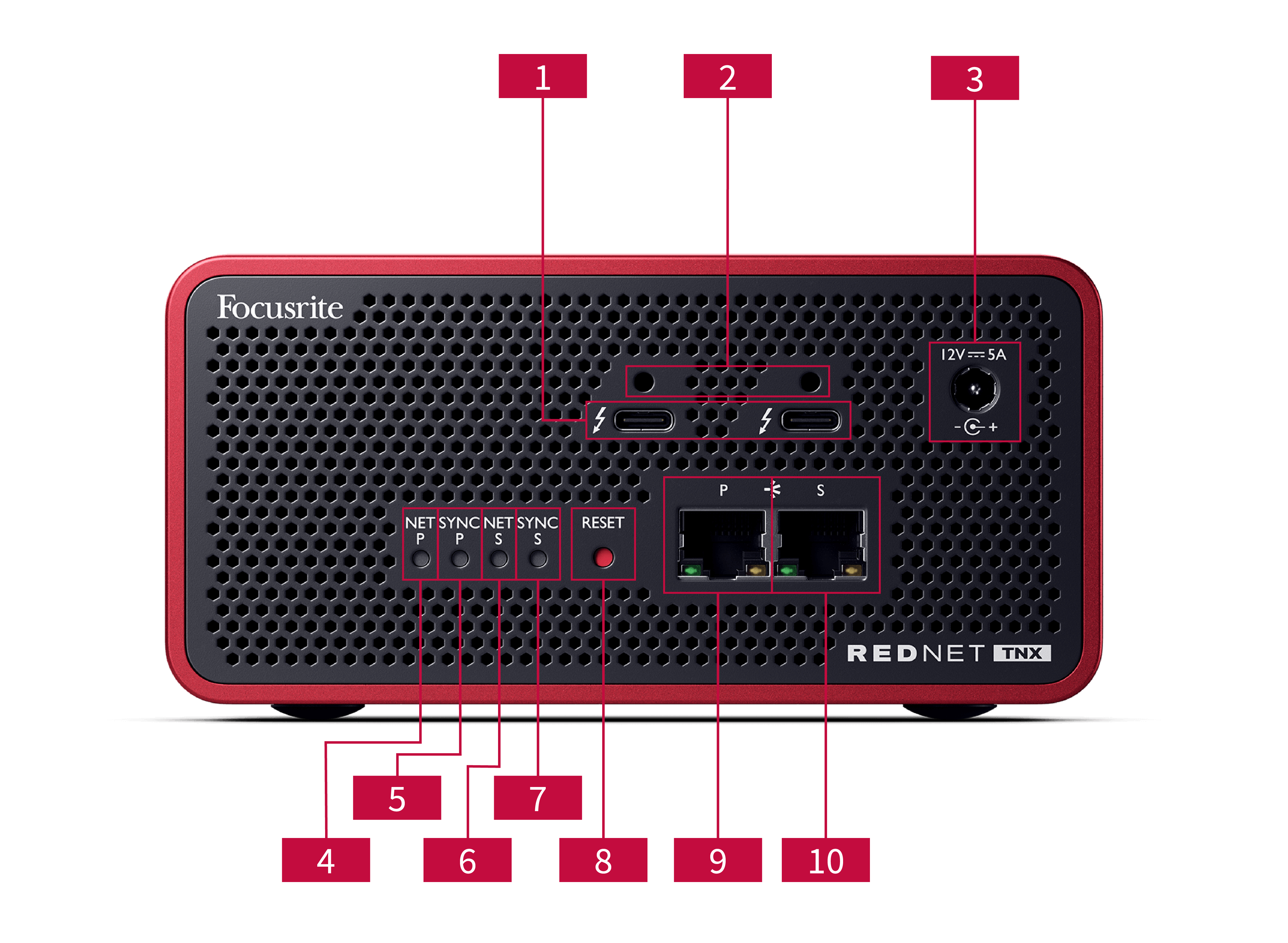

Dual-Thunderbolt-Anschlüsse
Zwei Type-C Thunderbolt-Anschlüsse ermöglichen es, Ihr mit Ihrem Computer zu verbinden und andere Thunderbolt-Geräte mit einer Leistungsversorgung von 15 W in Reihe zu schalten.
-
Sonnet ThunderLok™ Halteclip-Anschlüsse
Sichern Sie Ihr Thunderbolt-Kabel an Ihrem mit dem optionalen Sonnet ThunderLok™ -Halteclip, um ein versehentliches Abziehen des Kabels zu verhindern.
-
12V 5A Stromeingang
Gleichstrom-Eingang mit Verriegelungsanschluss
-
Netto P Status LED
Mehrfarbige LED. Leuchtet im geschalteten Modus oder im Redundant-Modus:
-
Grün (durchgehend) – Primäre Verbindung aktiv (DHCP)
-
Blau (durchgehend) – Primäre Verbindung aktiv (statische IP)
-
Aus – Keine Netzwerkverbindung
-
-
Sync P Status LED
Mehrfarbige LED. Leuchtet im geschalteten Modus oder im Redundant-Modus:
-
Blau (durchgehend) – Bestätigt, dass das Gerät ein Dante PTP-Taktgeber ist; es ist eingestellt (über Dante Controller), um den Dante-Takt zu erzeugen, der von anderen Einheiten verwendet wird.
-
Grün (durchgehend) – Bestätigt, dass das Gerät ein Dante PTP-Taktnehmer ist; es wird mit dem Takt synchronisiert, der in den eingehenden Dante-Bit-Strom eingebettet ist.
-
Rot (durchgehend) – Keine PTP-Synchronisation
-
-
Netto S Status LED
Mehrfarbige LED:
-
Grün (durchgehend) – Sekundäre Verbindung aktiv (DHCP)
-
Blau (durchgehend) – Sekundäre Verbindung aktiv (statische IP)
-
Aus – Keine Netzwerkverbindung
-
Lila (durchgehend) – Zeigt an, dass im geschalteten Modus ist
-
-
Sync S Status LED
Mehrfarbige LED. Leuchtet nur im Redundant-Modus:
-
Blau (durchgehend) – Bestätigt, dass das Gerät ein Dante PTP-Taktgeber ist; es ist eingestellt (über Dante Controller), um den Dante-Takt zu erzeugen, der von anderen Einheiten verwendet wird.
-
Grün (durchgehend) – Bestätigt, dass das Gerät ein Dante PTP-Taktnehmer ist; es wird mit dem Takt synchronisiert, der in den eingehenden Dante-Bit-Strom eingebettet ist.
-
Aus – Keine Netzwerkverbindung
-
Lila (durchgehend) – Zeigt an, dass im geschalteten Modus ist
-
-
Reset-Schalter
Löscht die aktuelle Konfiguration (Name, IP-Konfiguration usw.). Halten Sie die Taste sieben Sekunden lang gedrückt, um den in den Standardzustand mit der DHCP-Einstellung zurückzusetzen.
Wenn diese Taste gedrückt wird, leuchten die LEDs auf der Vorderseite nacheinander im Abstand von einer Sekunde auf. Alle LEDs blinken dann für weitere drei Sekunden, danach wird die zurückgesetzt.
-
Primärer Netzwerkanschluss
RJ45-Anschluss für das Dante-Netzwerk. Verwenden Sie geschirmte Netzwerkkabel der Kategorie 5e oder höher, um den mit dem Ethernet-Netzwerk-Switch zu verbinden.
Angrenzend an beide Netzwerksteckdosen befinden sich LEDs, die aufleuchten, um eine gültige Netzwerkverbindung und Netzwerkaktivität anzuzeigen.
-
Sekundärer Netzwerkanschluss
Sekundäre Dante-Netzwerkverbindung, bei der zwei unabhängige Ethernet-Verbindungen verwendet werden (Redundant-Modus), oder ein zusätzlicher Anschluss an einem integrierten Netzwerk-Switch im primären Netzwerk (Switched-Modus). Der Betriebsmodus wird über Dante Controller eingestellt.
Das Dante Netzwerk kann über einen der beiden Anschlüsse angezeigt oder gesteuert werden.

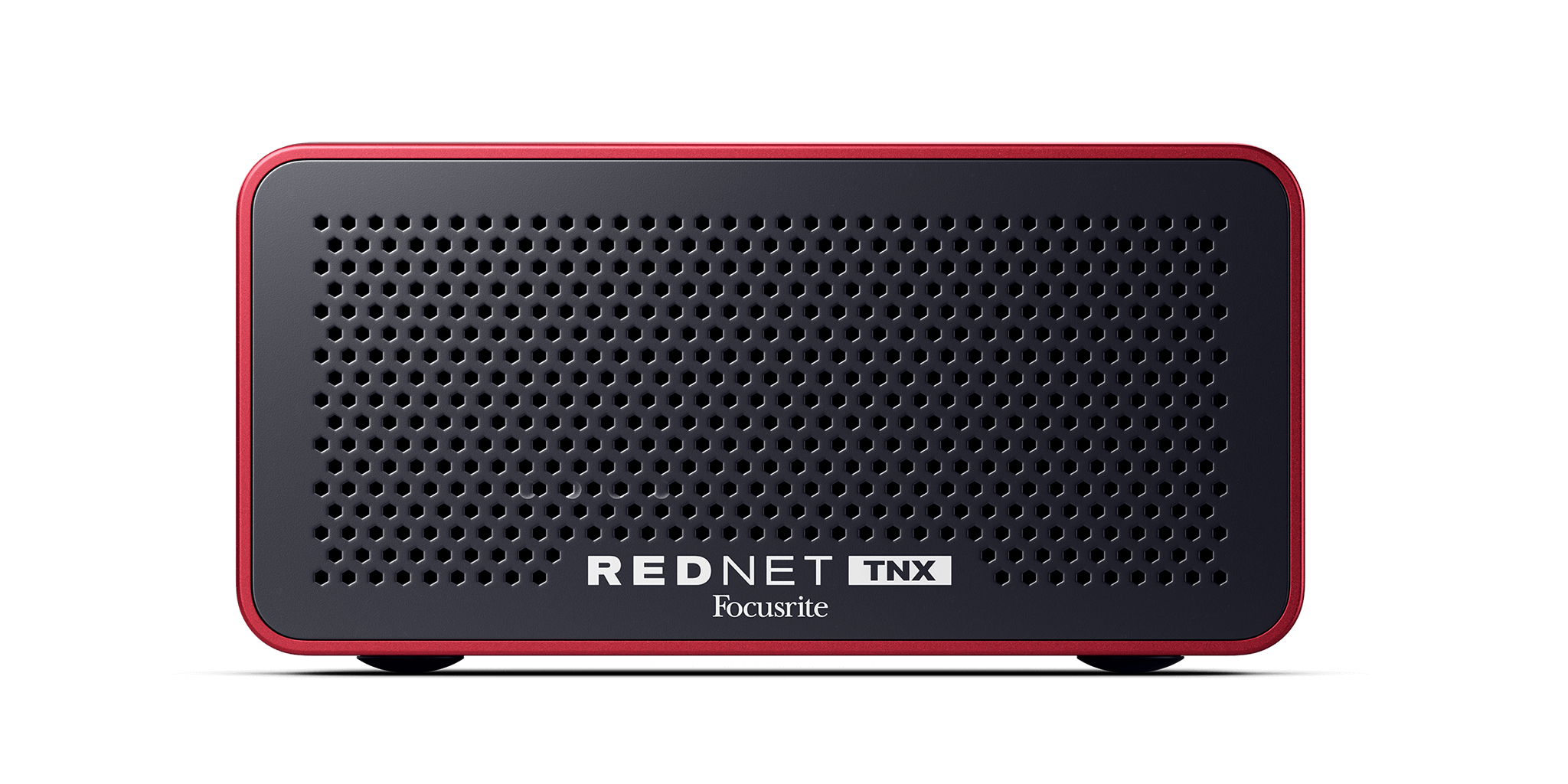

Die -Vorderseite verfügt über eine perforierte Platte zur Belüftung. Außerdem ist ein Lüfter mit niedriger Drehzahl und niedrigem Geräuschpegel sichtbar.
Anmerkung
Die maximale Umgebungstemperatur zum Betrieb beträgt .
Stellen Sie sicher, dass die Vorderseite nicht blockiert ist, um die Belüftung zu ermöglichen.

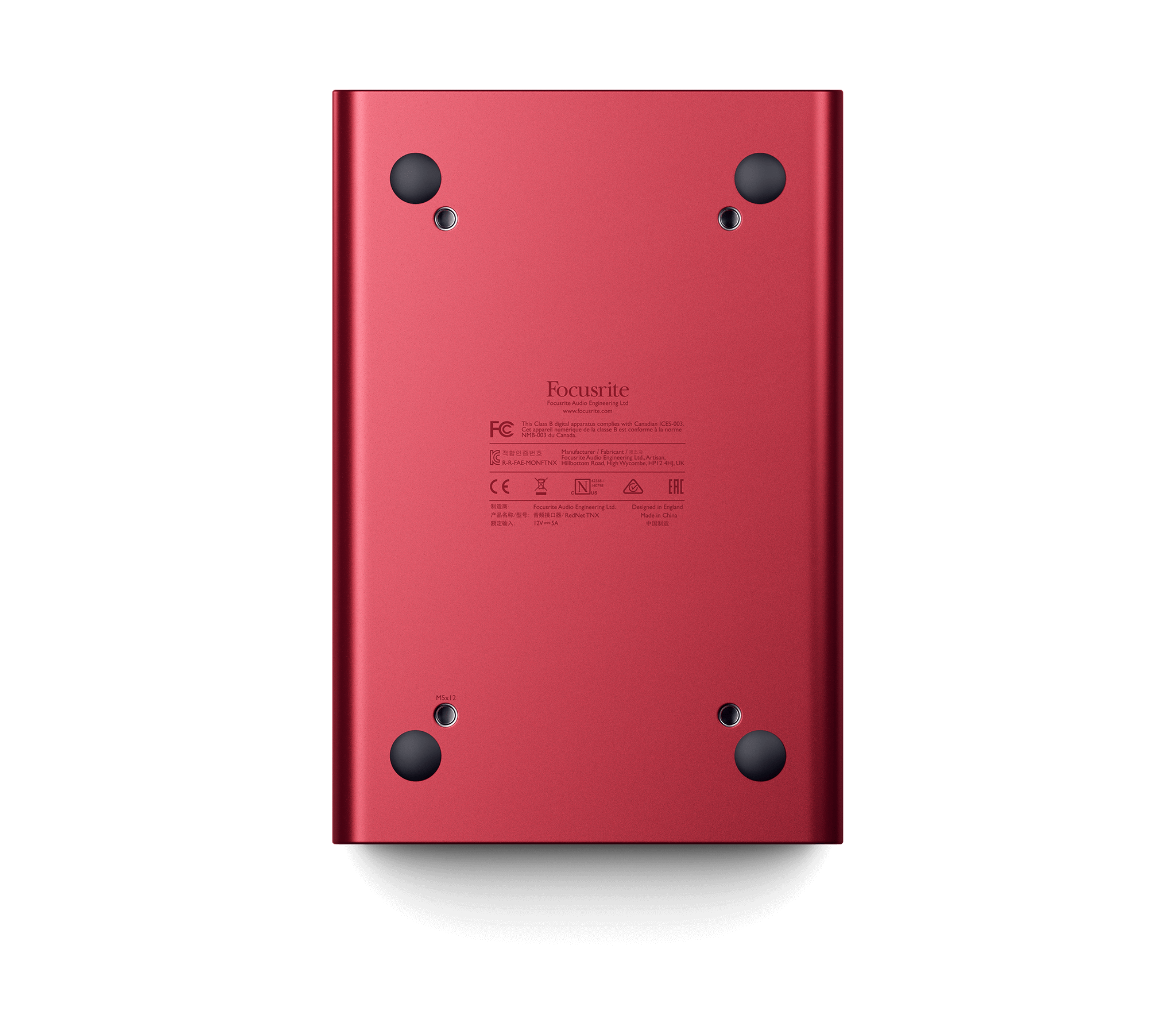

An der -Unterseite befinden sich vier freiliegende Schraubgewinde, mit denen Sie Ihr Gerät an einer Oberfläche wie z. B. einer Rack-Schublade oder einer Halterung befestigen können.
Zur Montage Ihres benötigen Sie vier Schrauben M5 x 12mm. Wir stellen diese Schrauben nicht bereit und verkaufen sie auch nicht, aber Sie können sie in den meisten Baumärkten kaufen:
