Anhand dieser Spezifikationen können Sie Ihr 2i2 4th Gen Studio Pack daraufhin prüfen, inwiefern es mit anderen Geräten betrieben werden kann. Wenn Sie mit derartigen Spezifikationen nicht vertraut sind, machen Sie sich keine Sorgen, Sie können Ihr 2i2 4th Gen Studio Pack auch ohne deren Kenntnis mit den meisten Geräten verwenden
Soweit möglich, messen wir alle Leistungsdaten gemäß AES17.
|
Unterstützte Abtastfrequenzen |
44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
|
Bitauflösung |
24-Bit |
|
Mikrofoneingänge |
|
|---|---|
|
Frequenzgang |
20 Hz - 20 kHz ± 0,06 dB |
|
Dynamikbereich (A-gewichtet) |
|
|
THD+N |
-100 dB (-1 dBFS @ 8 dB Gain) |
|
Rauschen EIN (A-gewichtet) |
-127dBu |
|
Maximaler Eingangspegel (bei minimaler Verstärkung) |
+16dBu |
|
Verstärkungsbereich |
69 dB |
|
Eingangsimpedanz |
3kΩ |
|
Line-Eingänge mit |
|
|---|---|
|
Frequenzgang |
20 Hz bis 20 kHz ±0,05 dB |
|
Dynamikbereich (A-gewichtet) |
115.5dB |
|
THD+N |
-100 dB (-1 dBFS @ 8 dB Gain) |
|
Maximaler Eingangspegel (bei minimaler Verstärkung) |
+22dBu |
|
Verstärkungsbereich |
69 dB |
|
Eingangsimpedanz |
60kΩ |
|
Instrumenteneingänge |
|
|---|---|
|
Frequenzgang |
20 Hz bis 20 kHz ±0,15 dB |
|
Dynamikbereich (A-gewichtet) |
113dB |
|
THD+N |
-80dB (-1dBFS @ 8dB Gain) |
|
Maximaler Eingangspegel (bei minimaler Verstärkung) |
+12dBu |
|
Verstärkungsbereich |
62dB |
|
Eingangsimpedanz |
1MΩ |
|
Line-Ausgänge |
|
|---|---|
|
Frequenzgang |
20Hz - 20kHz ± 0.02dB |
|
Dynamikbereich (A-gewichtet) |
120dB |
|
THD+N |
-109dB |
|
Maximaler Ausgangspegel |
+16 dBu |
|
Ausgangsimpedanz |
100 Ω |
|
Kopfhörerausgäng |
|
|---|---|
|
Frequenzgang |
20Hz - 20kHz ± 0.1dB @ 33Ω/300Ω |
|
Dynamikbereich (A-gewichtet) |
112 dB @ 33 Ω 115 dB @ 300 Ω |
|
THD+N |
-99 dB @ 33 Ω (Minimum) -108 dB @ 300 Ω (Minimum) |
|
Maximaler Ausgangspegel |
+2,5 dBu an 33 Ω +10 dBu an 300 Ω |
|
Maximaler Ausgangsleistung |
32 mW an 33 Ω 22 mW an 300 Ω |
|
Ausgangsimpedanz |
50Ω |
|
Analoge Eingänge |
|
|---|---|
|
Anschlüsse |
Zwei Neutrik® XLR-Anschlüsse auf der Rückseite Zwei Neutrik® 6,35-mm-Klinkenbuchsen (1/4 Zoll) an der Vorderseite |
|
Umschalten zwischen Mikrofon und Line |
Automatisch Durch den Anschluss einer 6,35-mm-Buchse an der Vorderseite wird der Mikrofoneingang deaktiviert. |
|
Phantomspannung (48 V) |
Taste oder Schalter 48 V (Phantomspannung) in der Software |
|
Umschalten zwischen Line und Instrument |
Taste oder Schalter Inst- in der Software |
|
Auto-Gewinn |
Taste oder Schalter Auto in der Software |
|
Clip sicher |
Taste Safe auf der Vorderseite. |
|
AIR-Funktion |
Taste oder Schalter Air in der Software |
|
Analogausgänge |
|
|---|---|
|
Symmetrische Ausgänge |
Zwei rückseitige Neutrik® 6,35 mm- (1,4 Zoll)-TRS-Klinkenbuchsen |
|
Kopfhörerausgang |
Frontplatten Stereo 6,35 mm (1.4") TRS-Stecker |
|
Hauptausgangspegelsteuerung |
Vorderseitiger Analogregler mit Vorverstärker-Fade-Ausgangspegelanzeige |
|
Kopfhörer-Pegelsteuerung |
Vorderseitiger Analogregler |
|
Sonstige Anschlüsse |
|
|---|---|
|
USB |
Ein USB-2.0-Typ-C-Anschluss für Daten und Strom – 900mA Ein USB-Typ-C-Stromanschluss – 5 V Gleichstrom 4,5 W |
|
Umgebungsanforderungen |
|
|---|---|
|
Betriebstemperatur |
40° C/104° F Maximale Umgebungstemperatur für den Betrieb |
Anmerkung
Die Ausgänge 1 und 2 nutzen denselben Feed wie der Kopfhörerausgang. Welches Signal auch immer an den Line-Ausgängen anliegt, Sie hören es auch über den Kopfhörerausgang.
Einige Windows-Anwendungen wie Zoom, Microsoft Teams, OBS Studio oder Webbrowser unterstützen den von professioneller Audiosoftware verwendeten ASIO-Treibertyp nicht. Stattdessen verwenden sie einen anderen Treibertyp, der auf die von Windows in den Soundeinstellungen bereitgestellten Kanäle zugreift.
Wenn Sie eine Verbindung herstellen, Focusrite Schnittstelle zu einem Windows-Computer, in Nicht-ASIO-Anwendungen werden ein einzelnes Wiedergabegerät und ein einzelnes Aufnahmegerät angezeigt.
Um Verwirrung zu vermeiden, verwenden Sie die Focusrite Treiber, können Sie Wählen Sie, welche Kanäle Windows anzeigen oder ausblenden soll zu diesen Apps. Dies hat keinen Einfluss darauf, wie die Schnittstelle in Ihrer DAW (wie Ableton Live oder Cubase) funktioniert, die den ASIO-Treiber direkt verwendet.
Anmerkung
Der Focusrite Treiber wird installiert mit Focusrite Control 2 die Sie jederzeit herunterladen können unter:
So zeigen Sie den vollständigen Kanalsatz für Nicht-ASIO-Anwendungen unter Windows an:
-
Klicken Sie auf das Focusrite Notifier-Symbol in der Windows-Taskleiste. Dadurch wird das Fenster zum Anzeigen/Ausblenden geöffnet.
-
Wählen Sie die Kanäle aus, die Sie Nicht-ASIO-Apps anzeigen möchten.
Wenn Sie beispielsweise die Line-Eingänge 3/4 in einer Streaming-Software verwenden möchten, aktivieren Sie Analog 3 + 4.
-
Klicken Sie auf OK.
-
Öffnen Sie Ihre Nicht-ASIO-App. Sie können jetzt jedes Paar Eingangskanäle sehen.
Dies betrifft nicht ASIO-Apps
ASIO-kompatible Software (die meisten DAWs wie Logic Pro, Ableton Live, Cubase, FL Studio usw.) verwendet einen eigenen Treiber und zeigt weiterhin alle Kanäle, auch wenn sie in den Windows-Soundeinstellungen ausgeblendet sind.
Das bedeutet, dass Sie Kanäle von Zoom oder OBS ausblenden können, ohne Ihr DAW-Setup zu beeinträchtigen.
|
Kapsel |
|
|---|---|
|
Element |
Elektret-Kondensator |
|
Kapseldurchmesser |
20 mm |
|
Richtcharakteristik |
Nierencharakteristik (Cardioid, unidirectional) |
|
Leistung und elektrische Eigenschaften |
|
|---|---|
|
Empfindlichkeit |
-36 dB ±2 dB (0 dB = 1 V/Pa bei 1 kHz) |
|
Frequenzgang |
30 Hz bis 18 kHz |
|
Impedanz |
100 Ω ±30 % (bei 1 kHz) |
|
Äquivalentes Rauschen |
16 dBA (A-gewichtet IEC 651) |
|
Signal-Rausch-Verhältnis |
74 dB |
|
Stromversorgung |
48 V Phantomspannung |
|
Aktuell |
3 mA |

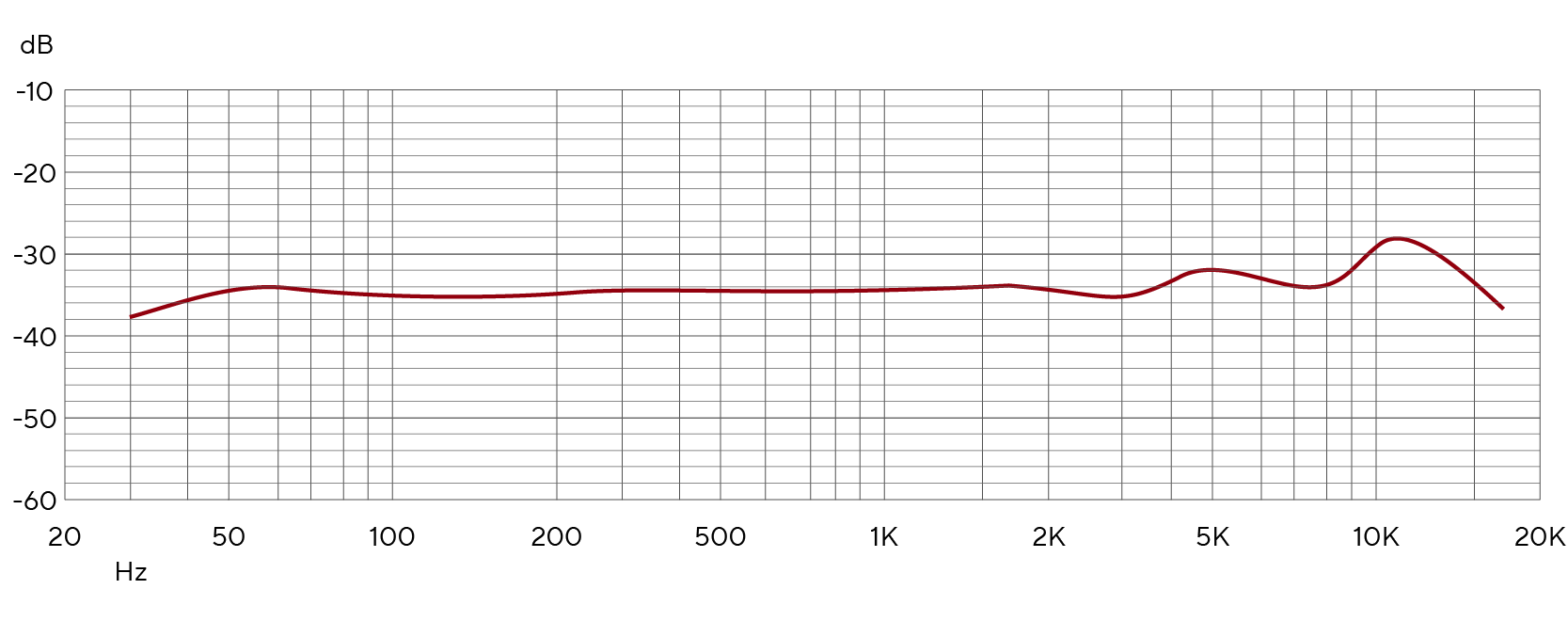

Abbildung 1. Frequenzgangdiagramm
Diagramme zum Frequenzgang von Mikrofonen zeigen, wie ein Mikrofon verschiedene Frequenzen erfasst. Ein flaches Diagramm bedeutet, dass das Mikrofon alle Frequenzen gleichermaßen erfasst. Diagramme mit Spitzen oder Einbrüchen bedeuten, dass das Mikrofon auf einige Frequenzen mehr oder weniger empfindlich reagiert. Wir haben das CM25 MkIII als Allround-Mikrofon konzipiert, es eignet sich jedoch besonders gut für die Aufnahme von Gesang und akustischen Instrumenten.

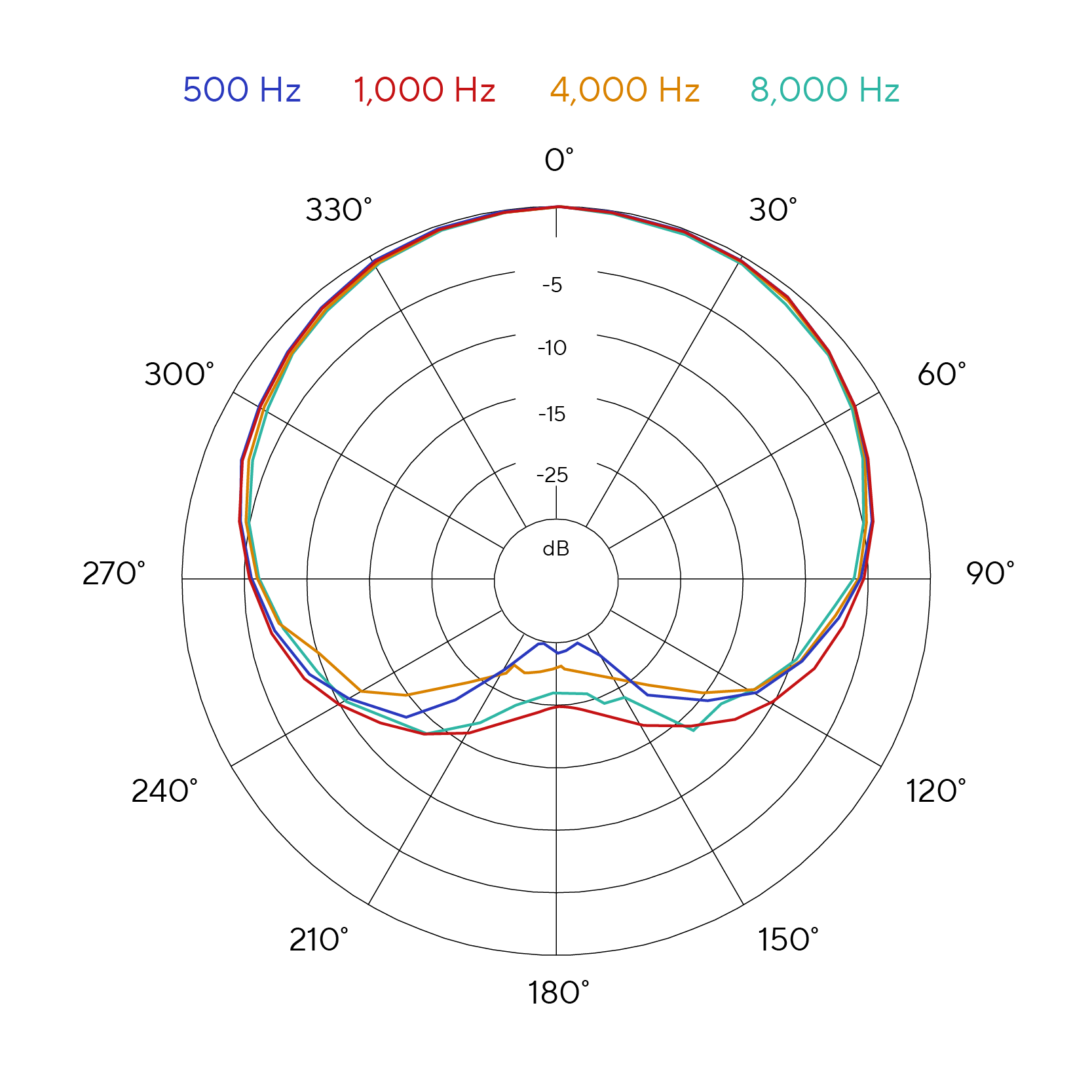

Abbildung 2. Richtcharakteristikdiagramm
Diagramme zur Richtcharakteristik von Mikrofonen zeigen, wie ein Mikrofon Schall aus verschiedenen Richtungen und mit unterschiedlichen Frequenzen aufnimmt. Es gibt mehrere Richtcharakteristiktypen, der CM25 MkIII hat eine Nierencharakteristik. Dieses herzförmige Muster nimmt Schall hauptsächlich von vorne (0°) auf, während er Schall von den Seiten (270° und 90°) und von hinten (180°) abweist. Dies ist nützlich für die Aufnahme bei gleichzeitiger Minimierung von Hintergrundgeräuschen.
|
Physikalische Eigenschaften |
|
|---|---|
|
Befestigung |
5/8-Zoll-Mikrofonclip mit 3/8-Zoll-Gewindeadapter im Lieferumfang enthalten |
|
Nettogewicht |
388 g ohne Mikrofonclip 496 g mit Mikrofonclip |
|

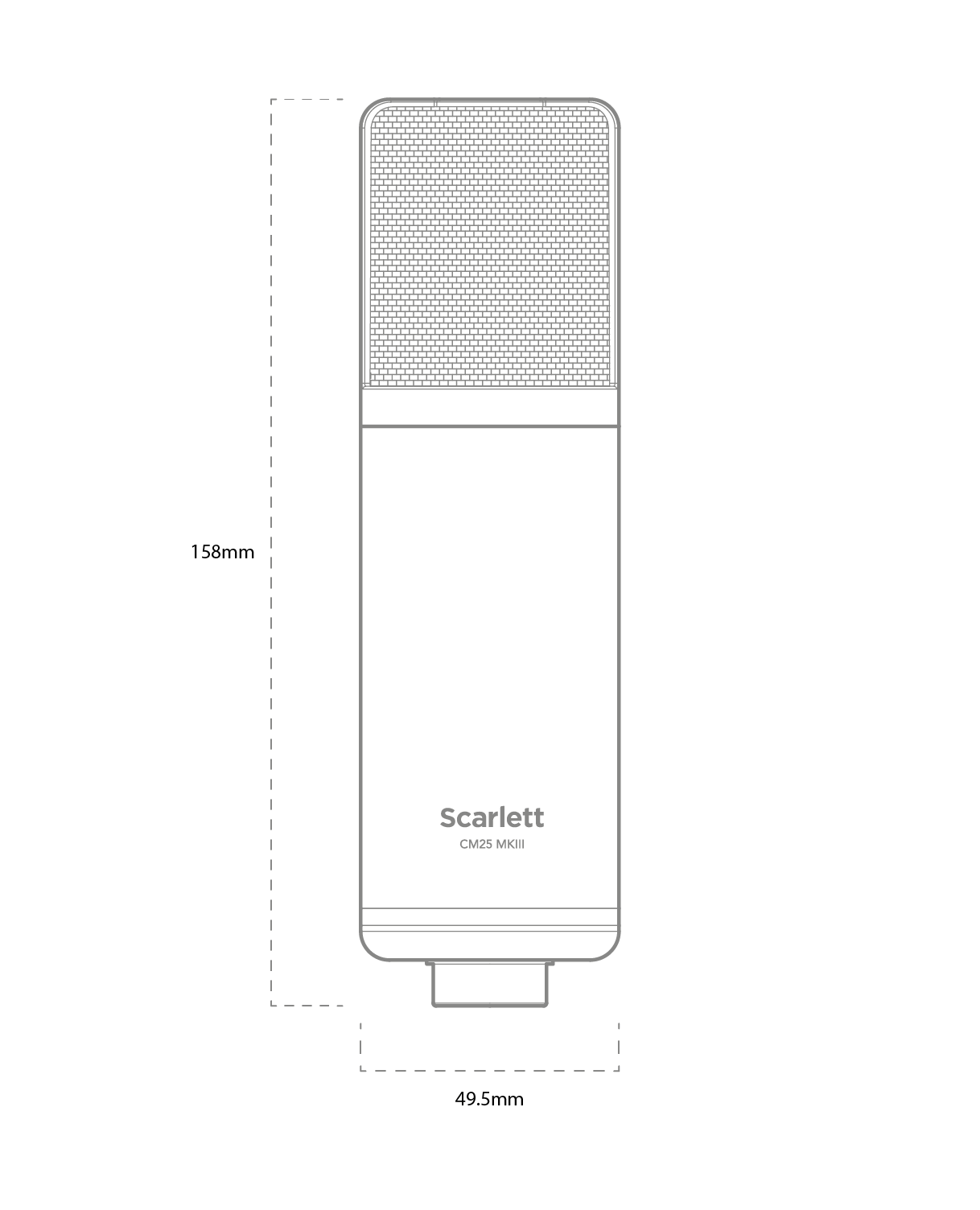

Maße |
Durchmesser: 49,5 mm (1,95 Zoll) Länge: 158 mm (6,22 Zoll) |
|

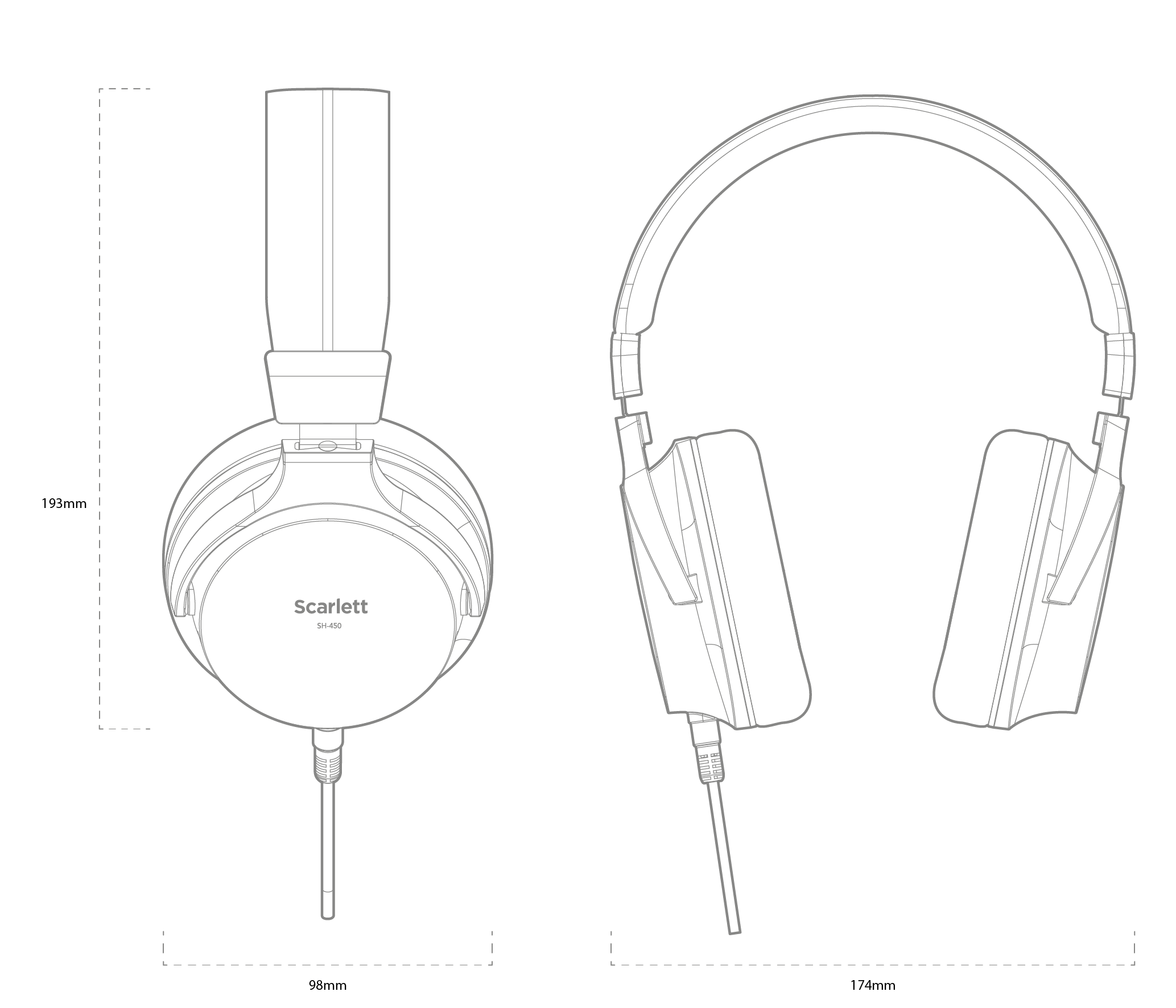

Technische Daten |
|
|---|---|
|
Typ |
Geschlossen |
|
Ohrpad-Kontakt |
Circumaural (über dem Ohr) |
|
Impedanz |
32 Ω |
|
Empfindlichkeit |
96 dB ±3 |
|
Frequenzgang |
15 Hz bis 30 kHz |
|
Nennleistung |
350 mW |
|
Maximale Leistung |
1800 mW |
|
Kabellänge |
≈3 m |
|
Anschluss |
3,5-mm-TRS-Klinkenstecker Anschraubbarer 3,5-mm-auf-6,35-mm-Adapter im Lieferumfang enthalten |
|
Gewicht |
300 g (inkl. Adapter) |
|
Magnetische Feldstärke |
<20 mT |
