Entrada 1 (Nivel de Línea/Instrumento) Control de ganancia y halo de Ganancia - El control de ganancia ajusta el nivel de entrada y el halo de ganancia le muestra el nivel de entrada para la entrada de nivel de línea/instrumento del conector jack de 6,35 mm (1/4") en el panel frontal.
-
Entrada 1 Conector jack de 6,35 mm (1/4") de nivel de línea/instrumento: acepta cables de conector jack mono (TS) y estéreo/balanceado (TRS) de 6,35 mm (1/4") a nivel de línea o de instrumento.
-
Interruptor Inst: púlselo para alternar el conector jack de 6,35 mm (1/4"), entrada 1, entre nivel de línea o de instrumento.
-
Entrada 2 (micrófono) Control de ganancia y halo de ganancia: el control de ganancia ajusta el nivel de entrada y el halo de ganancia muestra el nivel de entrada para la entrada 2, el conector de micrófono XLR en el panel posterior.
-
Botón 48V: púlselo para activar la alimentación fantasma de 48V en la entrada de micrófono XLR para alimentar los micrófonos de condensador.
-
Botón Air: púlselo para activar el Modo AIR (ver Air).
-
Control de nivel de salida del altavoz: controle el nivel que va a las salidas R y L.
-
LED USB: se ilumina en verde cuando el ordenador reconoce la interfaz, en blanco si está conectada pero no la reconoce y se apaga si no está conectada.
-
Interruptor de Monitorización directa: púlselo para activar y desactivar la monitorización directa (consulte botón de Monitorización directa).
-
Control de nivel de auriculares: controle el nivel enviado a sus auriculares.
-
-
- Bloqueo Kensington, use un candado para asegurar su Scarlett y disuadir el robo.
-
USB - Conector USB de Tipo C para conectar Scarlett a su ordenador.
-
Salidas R y L del altavoz: conectores jack de 6,35 mm (1/4") (TS o TRS) para conectar Scarlett a unos altavoces o un amplificador. Le recomendamos que utilice cables para conectores jack TRS de 6,35 mm (1/4") para conexiones balanceadas.
-
Entrada XLR 2: conectores XLR de 3 pines para conectar sus micrófonos.
Esta sección cubre todas las características del panel frontal de , qué hacen, cómo puede usarlos y cómo funcionan en .
La ganancia de entrada del preamplificador controla la cantidad de señal que está enviando a su ordenador y al software de grabación.
Es esencial establecer un buen nivel para la ganancia de entrada del preamplificador para obtener la mejor calidad de grabación. Si la ganancia de entrada del preamplificador es demasiado baja, su señal será demasiado baja y cuando intente aumentar su nivel más adelante, es posible que escuche ruido en la grabación; si la ganancia de entrada del preamplificador es demasiado alta, es posible que tenga que "recortar" la entrada y escuche una fuerte distorsión en su grabación.
El Scarlett Solo tiene dos controles de ganancia analógicos para el preamplificador 1 (Línea/Inst) y el preamplificador 2 (Micrófono).
Para controlar la ganancia de entrada, gire el control de ganancia del preamplificador que esté utilizando en el sentido de las agujas del reloj para aumentar el nivel o en el sentido contrario para disminuirlo.
Cuando envía una señal a su preamplificador, el halo de ganancia se ilumina en verde, ámbar o rojo para mostrar el nivel de señal que ingresa a su ordenador.
-
El verde muestra que su nivel de señal es bueno.
-
Ámbar muestra que su señal es de preclip, más alta y es probable que recorte la entrada
-
El rojo muestra que su señal se ha recortado, debe reducir la ganancia.
Este diagrama muestra los medidores en diferentes niveles para mostrar el nivel de la señal de entrada:
-
Sin señal de entrada
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, recorte: reduzca la ganancia de entrada para evitar la distorsión y el recorte.

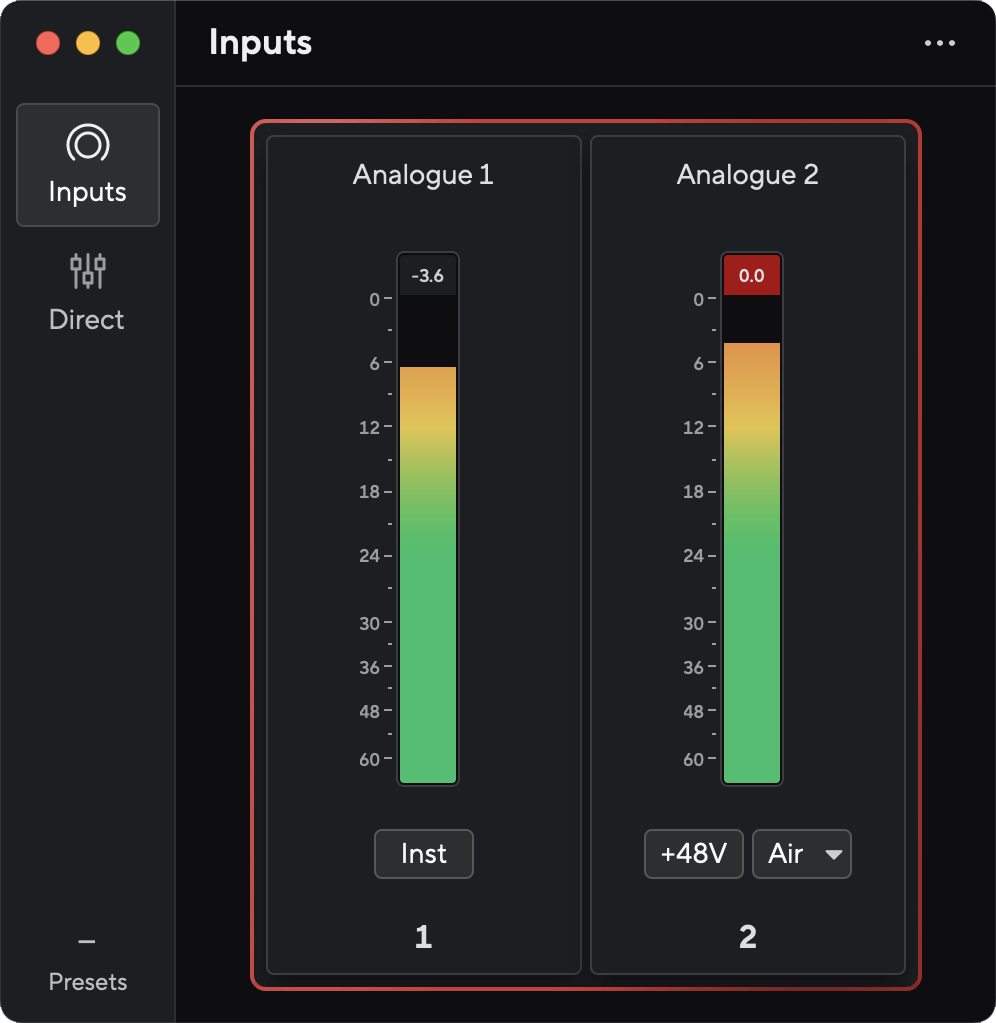

De la misma manera que los medidores de entrada en el panel frontal de su Scarlett Solo, puede ver la señal entrante en los medidores en Focusrite Control 2 para establecer la ganancia de preamplificador correcta.
A medida que la señal se hace más fuerte, el medidor de Focusrite Control 2 parpadea de verde a ámbar (preclip).
El indicador sobre el medidor le muestra el nivel de Peak (en -dBFS), el nivel más alto en esta pista desde que comenzó a supervisar la entrada. Cuando pasa el cursor sobre el medidor de nivel de Peak, puede hacer clic para el valor.
|
Esperando una señal de entrada. |
La señal de entrada ha alcanzado -18,5 dB. |
Haga clic para el medidor de nivel de Peak. |
Cuando sobrecarga el preamplificador, con demasiada señal de entrada o agregando demasiada ganancia, el medidor de nivel de Peak se ilumina en rojo. Pase el cursor sobre el medidor de nivel de Peak y haga clic para el valor.
|
La entrada se ha recortado. |
Haga clic para el medidor de nivel de Peak después del recorte. |
48V, también conocido comúnmente como "alimentación fantasma", envía 48 voltios desde el conector XLR de su interfaz a los dispositivos que necesitan energía para funcionar. El uso más común es enviar energía a micrófonos de condensador, pero también puede necesitar 48V para preamplificadores de micrófono en línea, micrófonos dinámicos activos y cajas DI activas.
Para encender el botón de 48V:
-
Conecte su micrófono u otro dispositivo alimentado a la entrada XLR de su interfaz mediante un cable XLR. 48V no se envia a la entrada de conector jack de 6,35 mm (1/4").
-
Baje el control de ganancia de ese preamplificador para evitar chasquidos y clics no deseados.
-
Pulse el botón de 48V (o el botón del software correspondiente)
48v se ilumina en verde para mostrar que está habilitado. Ahora se envía alimentación fantasma de 48 V a la entrada XLR de Scarlett y a cualquier dispositivo conectado a la entrada XLR.
Para habilitar el botón de 48V (alimentación fantasma) desde haga clic en el botón +48V . Esto es lo mismo que presionar el botón 48V en el hardware.
|
Apagado fantasma |
Encendido fantasma |
Importante
Si envía accidentalmente alimentación fantasma de 48V a la entrada incorrecta, la mayoría de los micrófonos modernos de otros tipos, por ejemplo, dinámicos o de cinta, no se dañarán, pero algunos micrófonos más antiguos pueden dañarse. Si no está seguro, consulte la guía del usuario de su micrófono para asegurarse de que sea seguro usarlo con alimentación fantasma de 48V.
Inst , o instrumental, cambia el nivel de impedancia y de entrada de las tomas jack de 6,35 mm (1/4") en su Scarlett para que las entradas suenen lo mejor para un instrumento o para una fuente de nivel de línea. Listamos los valores de impedancia de entrada en la sección Especificaciones . Si no enciende Inst y conecta una guitarra eléctrica, el sonido resultante puede ser silencioso y tranquilo en comparación con la opción Inst habilitada.
El botón Inst (Instrumento) solo afecta a la entrada de línea de 6,35 mm (1/4") del canal seleccionado. Cambia de una entrada adecuada para dispositivos de nivel de línea a una entrada más adecuada para dispositivos de nivel de instrumento.
Para habilitar o deshabilitar el modo de instrumento para la entrada del conector jack de 6,35 mm (1/4"), pulse el botón Inst una vez. El verde muestra que Inst está habilitado y el blanco muestra que Inst está deshabilitado. Cuando habilita Inst y conecta un conector jack a Scarlett, la ganancia mínima para la entrada cambia a +7dB.
Nota
Cuando la luz de Inst es blanca, la entrada del conector jack de 6,35 mm está a nivel de línea.
Cuando Inst está habilitado (verde), puede conectar dispositivos de nivel de instrumento a las entradas de 1/4" como, entre otros:
-
guitarras eléctricas o electroacústicas directamente ya través de pedales de efectos.
-
bajos eléctricos
-
instrumentos acústicos con pastillas como violines, contrabajos, etc.
Cuando Inst está deshabilitado (blanco), puede conectar dispositivos de nivel de línea a las entradas de 6,35 mm (1/4") como, entre otros:
-
sintetizadores
-
teclados
-
cajas de ritmos
-
preamplificadores de micrófono externos
Nota
Las entradas XLR y jack de 6,35 mm (1/4") 1 y 2 en el panel frontal de su Scarlett Solo tienen prioridad sobre las entradas de micrófono/línea correspondientes en el panel posterior.
Si no tiene señal de algo conectado a las entradas traseras 1 y 2, verifique si tiene algo conectado a las entradas frontales 1 y 2.
Si activa 48 V para las entradas 1 o 2 y luego conecta un conector de 6,35 mm (1/4”) a la entrada de nivel de línea o de instrumento en el panel frontal, Scarlett Solo desactiva automáticamente 48 V para la entrada de micrófono trasero correspondiente.
Para cambiar entre instrumento y línea desde Focusrite Control 2 haga clic en el icono correspondiente y puede usar el mensaje desplegable para cambiar entre cada configuración.
|
Línea |
Instrumento |
Nota
Cuando cambia entre Inst y Line, la ganancia permanece en el último nivel que configuró.
Air permite cambiar el sonido del preamplificador de Scarlett con dos modos diferentes; Air Presence de Air Presence y Harmonic Drive. Air afecta las entradas de micrófono, línea e instrumento.
El aire sólo está disponible para la entrada del micrófono.
Para habilitar Air, seleccione su entrada, pulse el botón Air una vez para Air Presence, nuevamente para Air Presence y Harmonic Drive y nuevamente para apagar. El LED Air cambia de color para mostrar qué modo ha seleccionado:
|
Modo |
Descripción |
LED AIR |
Notas |
|---|---|---|---|
|
Apagado |
El preamplificador está limpio |
Blanco |
|
|
Air Presence |
Un circuito analógico aumenta la presencia de sus fuentes. |
Verde |
|
|
Air Presence y Harmonic Drive |
Añade armónicos, además del circuito de Air analógico. |
Ámbar |
Solo disponible hasta 96kHz |
Para habilitar AIR desde haga clic en el botón Air. Esto es lo mismo que pulsar el botón Air en el hardware de .
|
Air deshabilitado |
Air Presence seleccionado |
Air Presence y Drive seleccionados |
Cuando se hace clic en el botón Air de se activa el último modo Air seleccionado. Para cambiar el modo Air seleccionado (Presence o Presence y Drive), haga clic en la flecha para mostrar el menú desplegable.
|
Presencia aérea seleccionada |
Presencia aérea y conducción seleccionadas |
Nota
Air Presence & Drive solo está disponible hasta 96 kHz, no puede usarlo con frecuencias de muestreo de cuatro bandas (176,4 kHz y 192 kHz).
La salida controla las señales que van a las dos primeras salidas en la parte trasera de Scarlett, las salidas que más a menudo se conectarán a los altavoces.
El control de salida establece el nivel en las salidas desde nada (totalmente en el sentido contrario a las agujas del reloj) hasta salida de escala completa (totalmente en el sentido de las agujas del reloj).
Calibración de salida de altavoz
En algunas ocasiones, es posible que aún escuche el sonido de los altavoces de su monitor cuando el control de salida está completamente en sentido contrario a las agujas del reloj; para resolver esto, puede ajustar los niveles de su monitor:
-
Baje el control de salida de su interfaz y el control de nivel de sus monitores.
-
Gire el control de salida al máximo (o justo por debajo del máximo).
-
Reproduzca sonido desde su sistema.
-
Suba los controles de nivel de sus monitores hasta que el nivel sea el más alto que necesite.
Ya no debería escuchar el sonido cuando el control de salida está al mínimo. También tiene más control sobre el nivel con el rango completo del control de salida. Al configurarlo justo por debajo del máximo, también tiene un poco de volumen adicional si lo necesita o si desea escuchar sonidos a un nivel más alto de lo normal.
La Monitorización directa le permite escuchar las señales conectadas a las entradas de su interfaz sin que pasen por su ordenador. Esto significa que escuchará las entradas sin latencia y sin efectos.
Puede usar la Monitorización directa si experimenta latencia o un delay entre hacer un sonido y escucharlo de vuelta desde su software, o si desea escuchar la señal que entra a Scarlett, en lugar de después de que el software con efectos y plug-ins cambie la forma en que suena.
Cuando la Monitorización directa está desactivada, el icono Direct se ilumina en blanco, para activar la Monitorización directa, pulse el botón Direct una vez y el icono Direct se iluminará en verde.
|

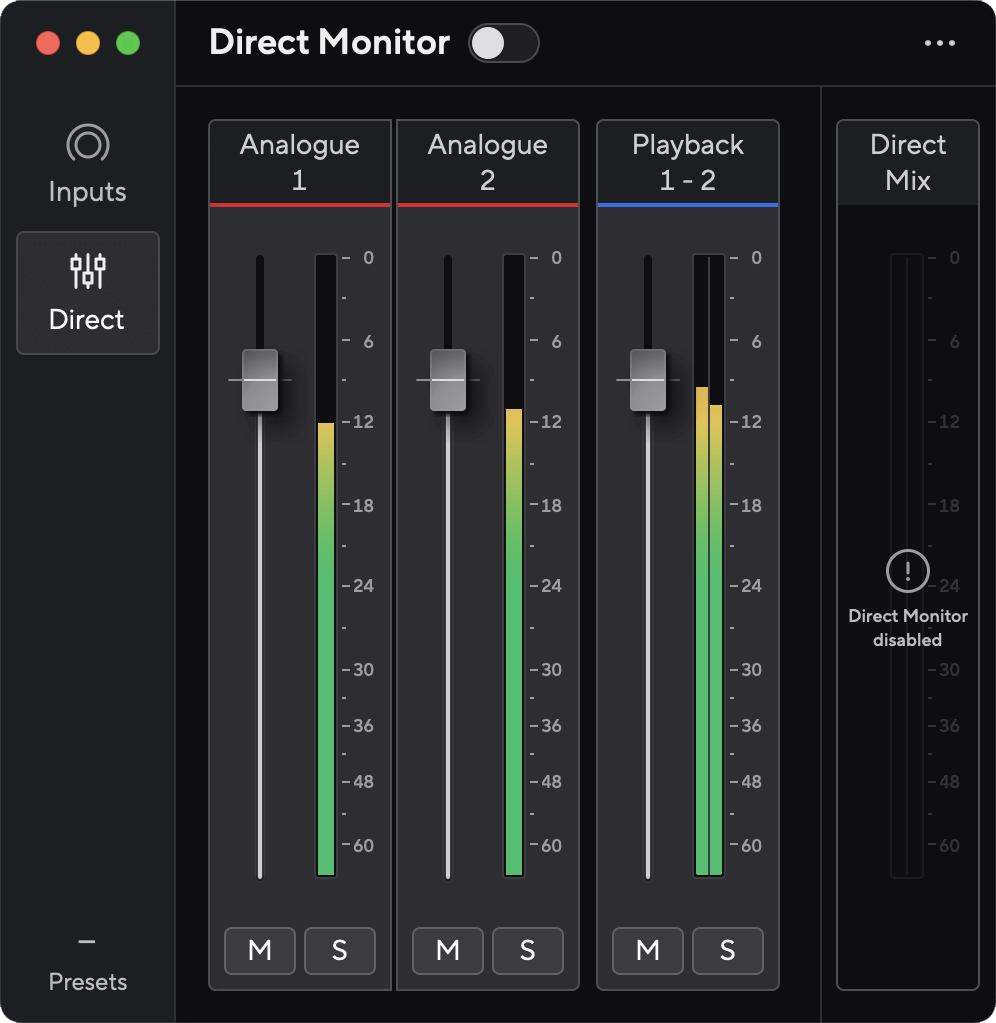

Monitorización directa desactivada. |

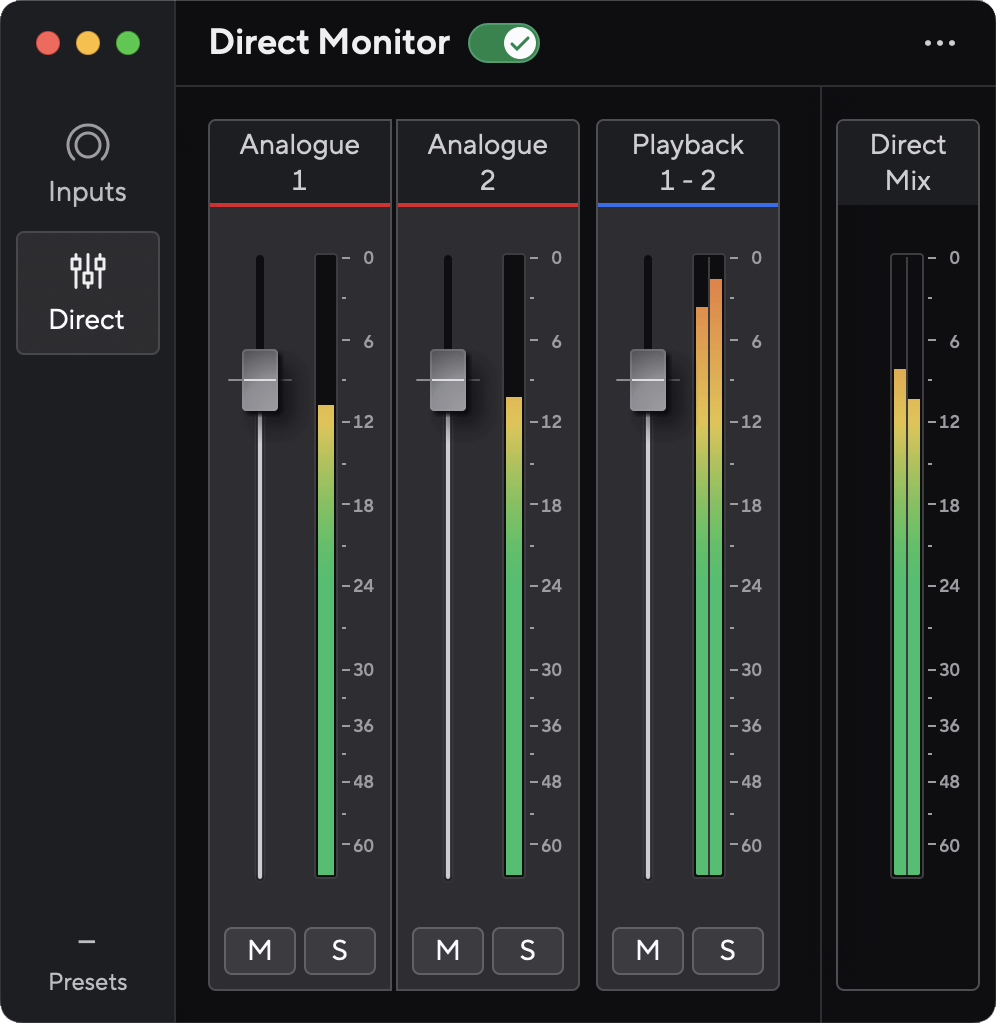

Monitorización directa activada. |
La salida de auriculares es un conector jack TRS de 6,35 mm (¼”). Muchos auriculares tienen un conector jack TRS de 3,5 mm, para conectarlos a su Scarlett Solo debe utilizar un adaptador TRS de 6,35 mm a 3,5 mm.
El control sobre la salida de auriculares controla el nivel que va a sus auriculares.
Algunos auriculares de mayor impedancia pueden resultar silenciosos al usarlos con un Scarlett Solo, recomendamos utilizar auriculares con una impedancia de hasta 300 Ω.
Nota
Algunos auriculares y adaptadores con conectores jack pueden tener conectores jack TS o TRRS, por ejemplo, si tienen un micrófono o un control de volumen integrado en el cable. Es poco probable que estos auriculares funcionen correctamente. Si tiene problemas, use auriculares y un adaptador jack con conectores jack TRS.
Esta sección cubre todas las características de su Scarlett Solo panel posterior, qué hacen, cómo puede usarlos y cómo funcionan en Focusrite Control 2.
Puerto USB
El puerto USB de Tipo C etiquetado como USB es para conectar Scarlett a su ordenador.
La conexión a su ordenador proporcionará alimentación al USB, comunicación de audio bidireccional y una conexión a Focusrite Control 2.
El icono USB parpadeará en rojo
Si el icono USB parpadea en rojo, significa que su Scarlett Solo no está recibiendo suficiente energía.
Para resolver este problema:
-
Asegúrese de estar utilizando el cable USB original provisto con su Scarlett.
-
Pruebe un puerto USB diferente de su ordenador, asegúrese de conectarse directamente a él y no a través de un concentrador USB.
-
Asegúrese de que sus puertos USB puedan proporcionar 900 mA de potencia. El Scarlett Solo requiere 900 mA de potencia para funcionar.
Las salidas L y R son salidas de nivel de línea para conectar su a un amplificador o monitores activos. Las salidas son salidas de conector jack TRS balanceadas de 1/4 ", puede usarlas con cables de conector jack TRS no balanceados o TS no balanceados.
El dial de salida del panel frontal de su Scarlett Solo controla el nivel enviado a las salidas L y R.
Nota
Es posible utilizar conexiones desequilibradas, como jacks TS de 6.35 mm o jack a cables RCA, pero no lo recomendaríamos. Usar conexiones desequilibradas puede significar que escucha interferencias a través de sus monitores.
Si escuchas un estático, crackling o cualquier otro ruido en tus monitores, incluso cuando los sonidos no sonan, asegúrate de usar conexiones equilibradas donde puedas.
La entrada del conector XLR de 3 pines está al nivel del micrófono y está diseñada para que usted pueda conectar sus micrófonos.
Puede controlar el nivel de su micrófono usando el control de ganancia de entrada correspondiente en el panel frontal. La alimentación fantasma de 48V también está disponible si está utilizando un micrófono de condensador, puede habilitar la alimentación fantasma con el botón de 48V del panel frontal.
