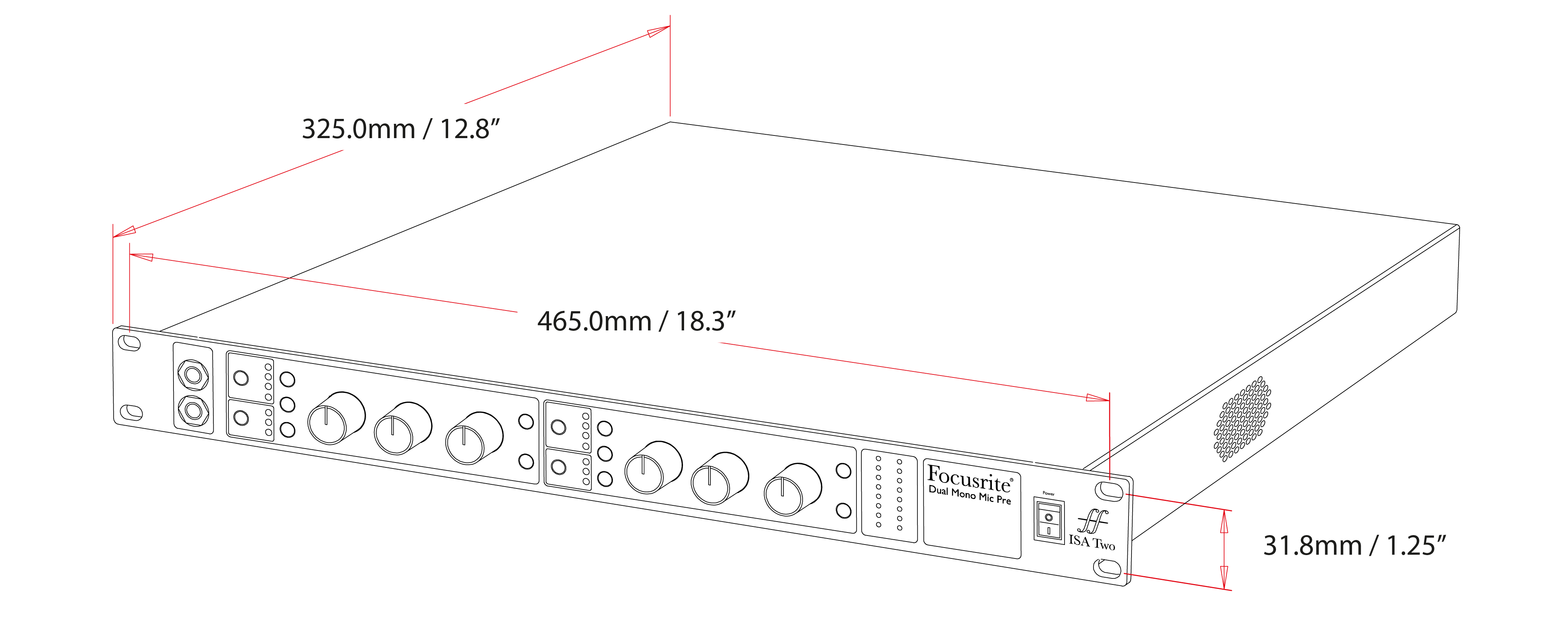

ISA Two Las dimensiones se ilustran en el diagrama de arriba.
Las medidas anteriores muestran los espacios para el montaje en rack de su ISA Two. Para las dimensiones físicas de su ISA Two, ver ISA Two rendimiento y especificaciones.
ISA Two Requiere 1U de espacio de rack vertical. Deje 75 mm adicionales de profundidad de bastidor detrás de la unidad para permitir el paso de cables.
ISA Two pesa y para instalaciones en un entorno fijo (p. ej., un bastidor de estudio), los soportes del bastidor del panel frontal* proporcionarán un soporte adecuado. Sin embargo, si la unidad se va a utilizar en una situación móvil (p. ej., en un estuche para viajes, etc.), se recomienda utilizar estantes o rieles de soporte laterales dentro del bastidor.
Importante
*Utilice siempre pernos M6 y tuercas enjauladas diseñadas específicamente para racks de equipos de 19”. Una búsqueda en Internet utilizando la frase "tuercas enjauladas M6" revelará los componentes adecuados.
Se proporcionan rejillas de ventilación a cada lado; asegúrese de que cuando se monten en un bastidor, estas rejillas de ventilación no queden obstruidas. No monte la unidad inmediatamente encima de ningún otro equipo que genere calor significativo, por ejemplo, un amplificador de potencia.
Nota
La temperatura ambiental máxima de funcionamiento es 40 °C / 104 °F.
ISA Two está alimentado por la red eléctrica. Incorpora fuentes de alimentación 'universales' que pueden funcionar con cualquier voltaje de red CA de 100 V a 240 V. Las conexiones de CA se realizan mediante conectores IEC estándar de 3 pines en el panel posterior.
Con cada unidad se suministra un cable IEC de acoplamiento; este debe terminar con un enchufe de red del tipo correcto para su país.
El consumo de energía CA del ISA Two es 35 W.
Nota
No hay fusibles en ISA Two u otros componentes reemplazables por el usuario de cualquier tipo. Consulte todos los problemas de servicio al equipo de atención al cliente (consulte Servicio de atención al cliente y mantenimiento de la unidad).
