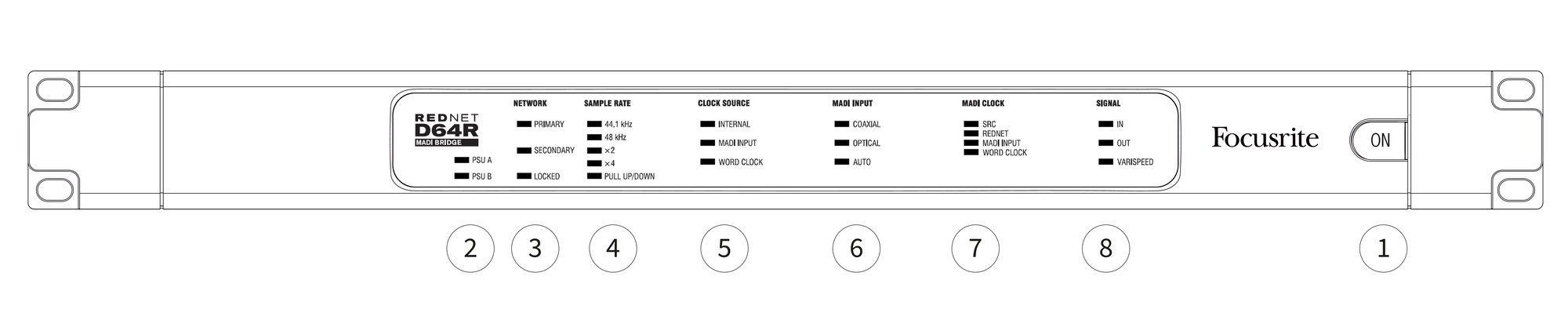

Interruptor de alimentación de CA
-
Indicador(es) de encendido
-
Fuente de alimentación A – Se ilumina cuando se aplica una entrada de CA y todas las salidas de CC están presentes.
-
Fuente de alimentación B Se ilumina cuando se aplica una entrada de CA y todas las salidas de CC están presentes. Cuando ambas fuentes de alimentación funcionan y tienen entradas de CA, la fuente de alimentación A será la fuente predeterminada.
-
-
Indicadores de estado de la red:
-
PRIMARIO Se ilumina cuando el dispositivo está conectado a una red Ethernet activa. También se ilumina para indicar actividad de red cuando funciona en modo conmutado.
-
SECUNDARIO Se ilumina cuando el dispositivo está conectado a una red Ethernet activa. No se utiliza en modo conmutado.
-
BLOQUEADO – Se ilumina cuando se recibe una señal de sincronización válida de la red o cuando el RedNet D64R La unidad es líder de red. Parpadea si se selecciona un reloj externo, pero no está conectado.
-
-
Indicadores de frecuencia de muestreo
Cinco indicadores naranjas: 44,1 kHz, 48 kHz, x2 (múltiplo de 44,1 o 48), x4 (múltiplo de 44,1 o 48) y frecuencia de muestreo TIRAR HACIA ARRIBA/ABAJOEstos indicadores se iluminan individualmente o en combinación para indicar la frecuencia de muestreo utilizada. Por ejemplo, para una configuración de pull-up/down de 96 kHz, se iluminarán los indicadores de 48 kHz, x2 y pull-up/down.
-
Indicadores de fuente de reloj
Cuando RedNet D64R es el líder del reloj de la red Dante, se iluminará uno de los siguientes indicadores:
-
INTERNO – LED naranja, indica que la unidad está bloqueada en su reloj interno.
-
ENTRADA MADI – LED naranja, indica que la unidad está bloqueada en la entrada MADI.
-
RELOJ DE PALABRAS – LED naranja, se ilumina para indicar que se está utilizando una sincronización de Word Clock externa.
-
-
Indicadores de entrada MADI
Si una señal de entrada seleccionada no es válida o no está presente, el LED de fuente de entrada parpadeará.
-
COAXIAL – LED naranja, indica que Coax es la entrada seleccionada, o que AUTO está seleccionado y la entrada BNC es válida.
-
ÓPTICO – LED naranja, indica que la entrada seleccionada es Óptica, o que está seleccionado AUTO y la entrada Óptica es válida.
-
AUTO – Indica que la selección de entrada se establece automáticamente (óptica, preferida). Este LED parpadeará si se selecciona Automático, pero ninguna entrada (COAX u óptica) es válida.
-
-
Reloj MADI
-
Fuente original – LED naranja, indica que SRC está actualmente activo.
-
RED RED – LED naranja, indica que la señal MADI está utilizando el reloj de red.
-
ENTRADA MADI – LED naranja, indica que el reloj de salida MADI está bloqueado a la frecuencia de entrada.
-
RELOJ DE PALABRAS – LED naranja, indica que la entrada/salida MADI está bloqueada en la señal de reloj de palabra entrante en el BNC del panel trasero.
-
-
Señal
-
EN LED verde: indica la presencia de señal en la entrada MADI seleccionada. El LED se iluminará si alguno de los canales del flujo de entrada tiene un valor de -42 dB(fs) o superior.
-
AFUERA El LED verde indica la presencia de señal en la salida MADI seleccionada. Se ilumina como si fuera una señal de entrada.
-
VARIABLE El LED naranja indica que la unidad está funcionando en modo MADI de 56 canales. Este LED parpadeará cuando:
-
la señal está fuera de la tolerancia MADI (más allá del 1 % del nominal) y la unidad NO está en modo de 56 canales, o…
-
si se configura 'MADI follow Rx' y se detecta una entrada no válida.
-
-
-

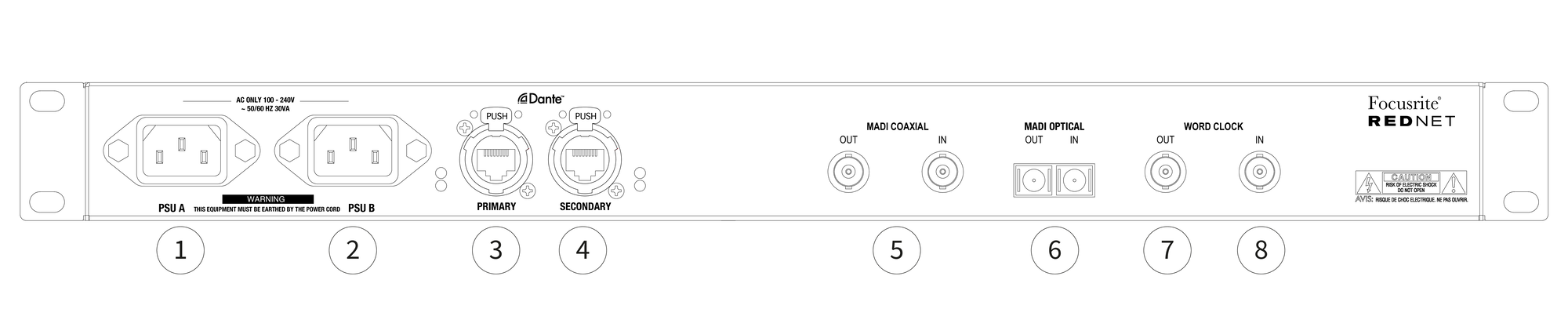

Fuente de alimentación A
Receptáculo IEC estándar para conexión a red eléctrica de CA. RedNet D64R Cuenta con una fuente de alimentación 'universal' que le permite funcionar con cualquier voltaje de suministro de entre 100 V y 240 V.
Nota
El uso inicial requiere la instalación del clip de retención del tapón; consulte Clip de retención del cable de alimentación IEC.
-
Fuente de alimentación B Conector de entrada para la fuente de alimentación de respaldo. La fuente de alimentación B permanece en espera, pero se activará automáticamente si la fuente de alimentación A falla o pierde la alimentación de red.
Si hay disponible un sistema de alimentación ininterrumpida (UPS), se recomienda aplicarlo a la entrada B.
-
Primario Conexión RJ45 [etherCON] para la red Dante. Utilice cables de red estándar Cat 5e o superior para conectar a un conmutador Ethernet local. RedNet D64R hacia RedNet Red. Junto a cada conector de red hay LED que se iluminan para indicar una conexión de red válida y actividad de red.
Ver Pinouts del conector Para más información.
-
Secundario Conexión de red Dante secundaria donde se utilizan dos enlaces Ethernet independientes (modo redundante) o un puerto adicional en un conmutador de red integral en la red primaria (modo conmutado).
-
Coaxial MADI
Conectores BNC de entrada y salida para cable coaxial de 75 Ω.
-
MADI Óptica
Conector óptico SC dúplex. El estándar de fibra es multimodo 62,5/125.
-
Word Clock Out
Proporciona una salida de la referencia del reloj del sistema elegido (se puede cambiar entre velocidad base o velocidad de red).
-
Word Clock In
Permite la sincronización de la red Dante con el reloj de palabras alojado.
RedNet D64R Se suministra con clips de sujeción para cable de alimentación IEC. Estos evitan la desconexión accidental del cable durante el uso. Al instalar la unidad por primera vez, los clips de sujeción deben conectarse a las tomas de corriente del panel trasero.
Inserte cada clip apretando las patas como se muestra en la primera imagen a continuación, alineando los pasadores con los orificios pasantes en los postes de fijación IEC uno a la vez y luego soltándolos.
Asegúrese de que la orientación de cada clip sea como se muestra en las otras imágenes a continuación, de lo contrario la efectividad se verá comprometida.
RedNet D64R Las dimensiones se ilustran en el diagrama de arriba.
RedNet D64R Requiere 1U de espacio de rack vertical y al menos 350 mm de profundidad de rack para permitir el paso de cables. RedNet D64R Pesa 3,74 (4,32) kg y, para instalaciones en entornos fijos (p. ej., un estudio), los tornillos de montaje del panel frontal proporcionan un soporte adecuado. Si las unidades se van a utilizar en un entorno móvil (p. ej., en un flight case para giras, etc.), se recomienda considerar el uso de rieles de soporte laterales dentro del rack.
RedNet D64R Genera poco calor significativo y se enfría por convección natural. La temperatura ambiente de funcionamiento del dispositivo es de 50 grados Celsius.
La ventilación se realiza mediante ranuras en la carcasa a ambos lados. No montar RedNet D64R Justo encima de cualquier otro equipo que genere mucho calor, por ejemplo, un amplificador de potencia. Además, asegúrese de que, al montarlo en un rack, las rejillas de ventilación laterales no estén obstruidas.
RedNet D64R Se alimenta por la red eléctrica. Incorpora fuentes de alimentación universales, compatibles con cualquier tensión de CA de 100 V a 240 V. Las conexiones de CA se realizan mediante conectores IEC estándar de 3 pines en el panel trasero.
Cuando la fuente de alimentación A y la fuente de alimentación B están conectadas, la fuente de alimentación A se convierte en la fuente predeterminada y, por lo tanto, consume más corriente que la B. Si se proporciona una fuente de alimentación de red de respaldo desde una fuente ininterrumpida, se recomienda conectarla a la entrada B.
Se suministran uno o dos cables IEC de acoplamiento con la unidad; estos deben terminarse con enchufes de red del tipo correcto para su país.
El consumo de energía CA del RedNet D64R es 30VA.
Tenga en cuenta que no hay fusibles en RedNet D64Ru otros componentes reemplazables por el usuario de cualquier tipo. Para cualquier problema de servicio, contacte con el Equipo de Atención al Cliente (consulte "Atención al Cliente y Servicio de la Unidad").
