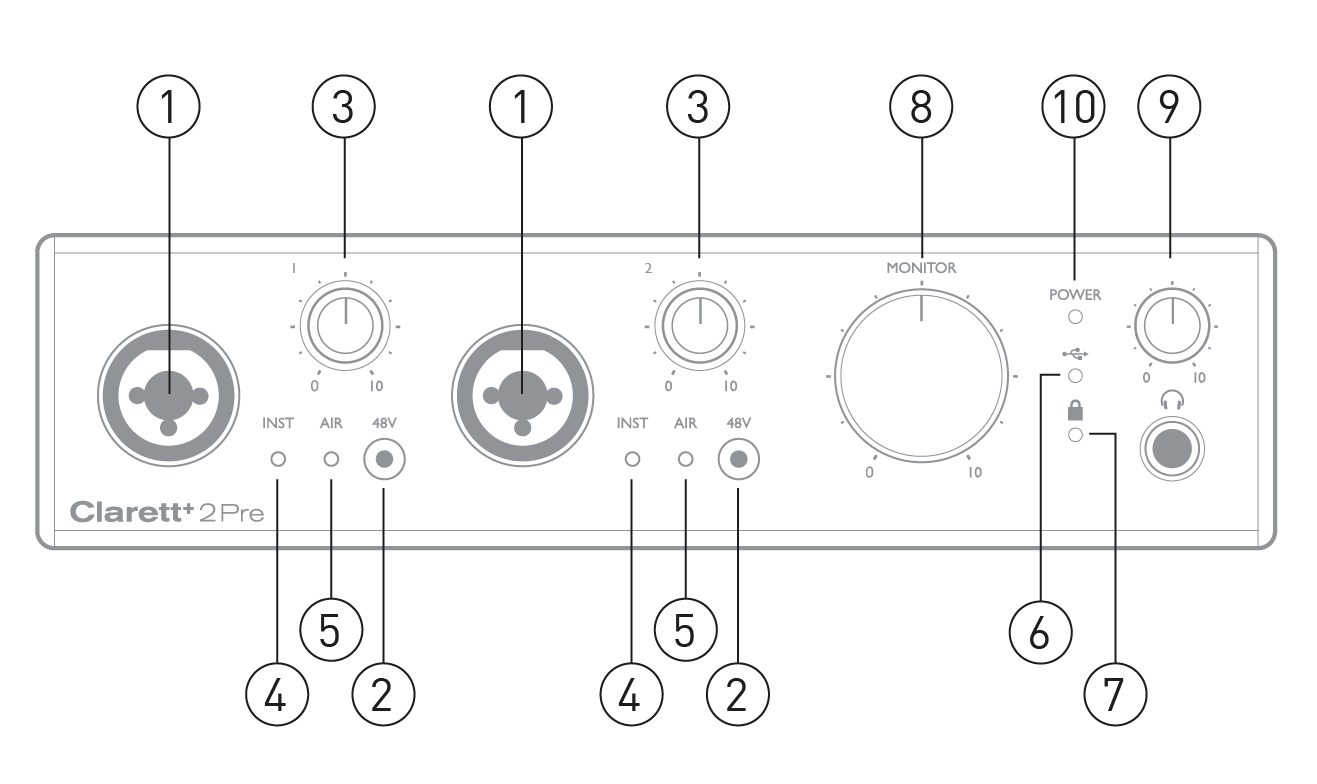

El panel frontal incluye controles de ganancia de entrada y conectores de entrada para señales de micrófono, línea e instrumento para ambos canales, y también controles de monitoreo.
-
Entradas 1 y 2
Tomas de entrada XLR combinadas para cada canal: conecta micrófonos a través de un conector XLR, o instrumentos (por ejemplo, guitarra) o señales de nivel de línea a través de conectores de ¼”. Se pueden utilizar conectores TRS (balanceados) o TS (no balanceados) para instrumentos o señales de nivel de línea.
-
48 V – dos interruptores que habilitan la alimentación fantasma de 48 V en los contactos XLR de los conectores Combo, entradas fórmicas 1 y 2. Cada interruptor tiene un LED rojo para mostrar cuando la alimentación fantasma está habilitada.
No todos los micrófonos requieren alimentación fantasma. Si no está seguro de si su micrófono la necesita para funcionar, lea la documentación del micrófono.
-
Ganar 1 y 2 – dos controles rotativos: ajustan la ganancia de entrada para las señales en las entradas 1 y 2 respectivamente.
Los controles de ganancia tienen 'halos' LED para confirmar el nivel de la señal: el verde indica un nivel de entrada de al menos -42 dBFS (es decir, 'señal presente'), el anillo luego se vuelve naranja cuando el nivel de la señal alcanza -6 dBFS y rojo a 0 dBFS.
-
INST – dos LED rojos que se iluminan cuando se selecciona el modo de instrumento para las entradas de jack 1 o 2 de Focusrite Control Software. Cuando se selecciona el modo de instrumento, la entrada de línea se convierte en una entrada desequilibrada de alta impedancia. Puede conectar instrumentos a través de un conector jack de 2 polos (TS) aquí.
-
AIRE – two LED amarillos que se iluminan cuando se selecciona la función AIR para cada entrada de Focusrite Control. AIR modifica la respuesta de frecuencia de la etapa de entrada para modelar los preamplificadores de micrófono Focusrite ISA clásicos basados en transformador.
-
(USB activo) – un LED verde que se ilumina cuando la unidad ha establecido una conexión con la computadora a la que está conectada.
-
(Bloqueado) – un LED verde que confirma la sincronización del reloj, ya sea al Clarett⁺ 2Prereloj interno o a la entrada digital externa.
-
MONITOR – control de nivel de salida del monitor principal: normalmente controla el nivel en las salidas del monitor principal en el panel posterior, pero puede configurarlo en Focusrite Control para ajustar el nivel de múltiples pares de salidas.
-
(Auriculares): conecte un par de auriculares estéreo en el conector jack TRS de ¼” debajo del control. La salida de auriculares siempre transporta señales enrutadas a las salidas analógicas 3 y 4 (como un par estéreo) en Focusrite Control.
-
FUERZA – LED verde que confirma que la alimentación de CC está conectada.
-
SALIDAS DE LINEA 1 a 4: cuatro salidas de línea analógicas balanceadas en conectores jack de ¼”; use conectores TRS para una conexión balanceada o conectores TS para una conexión no balanceada. Las salidas de línea 1 y 2 generalmente se usarán para controlar los altavoces principales L y R de su sistema de monitoreo, mientras que las salidas 3 y 4 se pueden usar para conectar equipos de nivel de línea adicionales (por ejemplo, procesadores de efectos externos). Las señales enrutadas a todas las salidas se pueden definir en Focusrite Control.
-
ÓPTICA EN – un conector TOSLINK™️ que transporta ocho canales de audio digital en formato ADAT a una frecuencia de muestreo de 44,1/48 kHz o cuatro canales a una frecuencia de muestreo de 88,2/96 kHz. Esta entrada se desactiva a una frecuencia de muestreo de 176,4/192 kHz. Esta entrada también puede aceptar una fuente S/PDIF óptica estéreo.
-
-
ENTRADA MIDI y SALIDA MIDI – conectores DIN estándar de 5 pines para conectar equipos MIDI externos. Puede enviar y recibir datos MIDI entre su computadora y dispositivos MIDI externos.
-
Entrada de alimentación de CC externa: alimenta el Clarett⁺ 2Pre a través del adaptador de CA (PSU) separado suministrado.
La fuente de alimentación es una 12 V Unidad de CC nominal a 1,5 A y polaridad centro-positiva.
También puedes alimentar tu Clarett⁺ 2Pre desde una computadora a través de una conexión USB, siempre que la computadora tenga un puerto Type-C™ de 15 W. Ver Clarett⁺ 2Pre Información de alimentación por bus USB Para comprobar si su ordenador tiene este puerto: si no, utilice el adaptador de CA suministrado.
-
Interruptor de encendido y apagado.
-
Ranura de seguridad Kensington: proteja su Clarett⁺ 2Pre a una estructura adecuada si así se desea.
