Características del hardware

Entradas 1 y 2

Tomas de entrada XLR combinadas para cada canal: conecta micrófonos a través de un conector XLR, o instrumentos (por ejemplo, guitarra) o señales de nivel de línea a través de conectores de ¼”. Se pueden utilizar conectores TRS (balanceados) o TS (no balanceados) para instrumentos o señales de nivel de línea.

48 V: dos interruptores que habilitan la alimentación fantasma de 48 V en los contactos XLR de los conectores Combo para las entradas de micrófono 1 a 4 y 5 a 8 respectivamente. (Tenga en cuenta que las entradas 3 a 8 están en el panel trasero). Cada interruptor tiene un LED rojo para mostrar cuándo está habilitada la alimentación fantasma.

No todos los micrófonos requieren alimentación fantasma. Si no está seguro de si su micrófono la necesita para funcionar, lea la documentación del micrófono.

Ganancia 1 a 8 – ocho controles rotativos: ajustan la ganancia de entrada para las señales en las entradas 1 a 8 respectivamente.

INST – dos LED rojos que se iluminan cuando se selecciona el modo de instrumento para las entradas de jack 1 o 2 de Focusrite Control Software. Cuando se selecciona el modo de instrumento, la entrada de línea se convierte en una entrada desequilibrada de alta impedancia. Puede conectar instrumentos a través de un conector jack de 2 polos (TS) aquí.

AIRE – eight LED amarillos que se iluminan cuando se selecciona la función AIR para cada entrada de Focusrite Control. AIR modifica la respuesta de frecuencia de la etapa de entrada para modelar los preamplificadores de micrófono Focusrite ISA clásicos basados en transformador.

Medidores: diez medidores con gráfico de barras LED de 6 segmentos que muestran:

Los medidores de entrada muestran el nivel de señal después de la etapa de ganancia de entrada. Los medidores de salida muestran el nivel de señal antes del control de nivel de monitor [10]. Los LED se iluminan a -42 (verde, “señal presente”), -18 y -12 dBFS (verde), -6 y -3 dBFS (amarillo) y 0 dBFS (rojo). 0 dBFS muestra recorte digital, que siempre debe evitarse.

(USB activo) – un LED verde que se ilumina cuando la unidad ha establecido una conexión con la computadora a la que está conectada.

MIDI – un LED verde que se ilumina cuando se reciben datos MIDI en el puerto MIDI IN del panel trasero.

(Bloqueado) – un LED verde que confirma la sincronización del reloj, ya sea al Clarett⁺ 8Prereloj interno o a la entrada digital externa.

MONITOR – control de nivel de salida del monitor principal: normalmente controla el nivel en las salidas del monitor principal en el panel posterior, pero puede configurarlo en Focusrite Control para ajustar el nivel de múltiples pares de salidas.

OSCURO y SILENCIAR – dos interruptores que controlan las salidas de monitor del Clarett+ 8Pre; OSCURO reduce el nivel de salida en 18dB, SILENCIAR Desactiva las salidas. De forma predeterminada, estos interruptores afectan a las salidas de monitor principales 1 y 2, pero puedes configurarlos en Focusrite Control para controlar otras salidas analógicas. Los interruptores se iluminan para mostrar qué función ha seleccionado (OSCURO: amarillo, SILENCIAR: rojo).

(Auriculares) 1 y 2: conecte uno o dos pares de auriculares estéreo a las dos tomas jack TRS de ¼” debajo de los controles.

Las salidas de auriculares siempre llevan las señales actualmente enrutadas a las salidas analógicas 7/8 y 9/10 (como pares estéreo) en Focusrite Control.

FUERZA – Interruptor de alimentación de CA y LED verde.

Orejas de rack para montar el Clarett+ 8Pre en un rack de equipos estándar de 19”

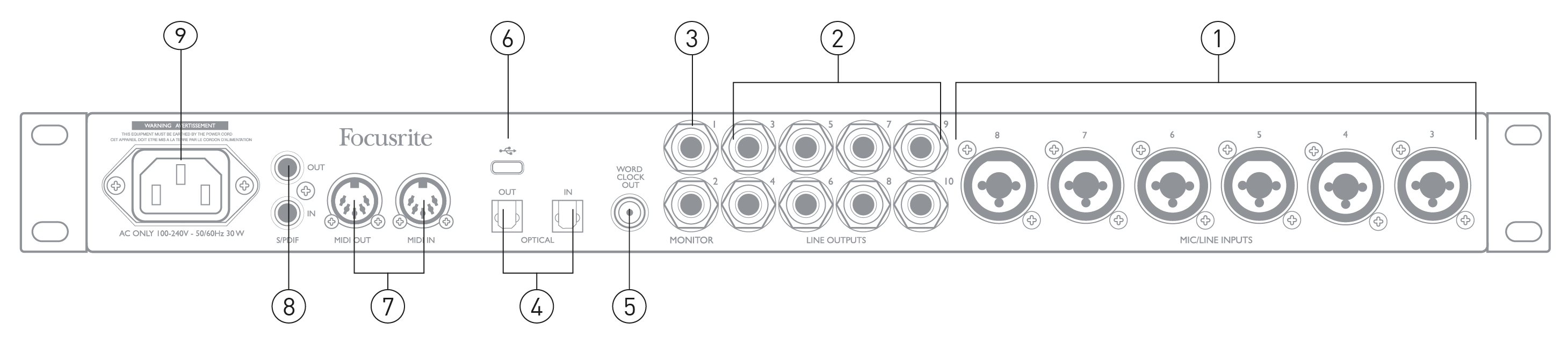

micrófono/LÍNEA ENTRADAS 3 a 8 – Entradas combinadas XLR: conecta otros micrófonos o señales de nivel de línea a través de conectores XLR o jacks de ¼”, según corresponda. Se pueden utilizar conectores jack TRS (balanceados) o TS (no balanceados) de ¼” para señales de nivel de línea.

SALIDAS DE LINEA 3 a 10 – ocho salidas de línea analógicas balanceadas en conectores jack de ¼”; utilice conectores TRS para una conexión balanceada o conectores TS para una conexión no balanceada. Las señales enviadas a estas salidas se definen en Focusrite Control, para controlar altavoces alternativos (es decir, de campo medio, de campo cercano, etc.), los altavoces adicionales en un sistema de monitoreo multicanal o para enviar audio a procesadores de efectos externos.

MONITOR 1 y 2 – dos salidas de línea analógicas balanceadas en conectores jack de ¼” (con “anti-thump”); use conectores TRS para una conexión balanceada o conectores TS para una conexión no balanceada. Estas también son las salidas de línea 1 y 2, y generalmente se usarán para controlar los altavoces principales L y R de su sistema de monitoreo. Sin embargo, el enrutamiento de salida se puede personalizar en Focusrite Control.

ÓPTICA EN y AFUERA – dos conectores TOSLINK™️, cada uno de los cuales transporta ocho canales de audio digital en formato ADAT a una frecuencia de muestreo de 44,1/48 kHz o cuatro canales a 88,2/96 kHz. Esta entrada también puede aceptar una fuente óptica estéreo S/PDIF: esta opción se selecciona de Focusrite ControlTenga en cuenta que esta entrada está deshabilitada a frecuencias de muestreo de 176,4/192 kHz.

SALIDA DE RELOJ DE PALABRAS – un conector BNC que lleva el Clarett⁺ 8PreReloj de palabras de; úselo para sincronizar otros equipos de audio digital.

Conector USB-C; conectar el Clarett⁺ 8Pre a su computadora con el cable USB-C a USB-C o USB-C a USB-A suministrado.

ENTRADA MIDI y SALIDA MIDI – conectores DIN estándar de 5 pines para conectar equipos MIDI externos. Puede enviar y recibir datos MIDI entre su computadora y dispositivos MIDI externos.

Entrada S/PDIF y AFUERA – dos conectores fonocaptores (RCA) que transportan señales de audio digital de dos canales hacia dentro y hacia fuera del Clarett⁺ 8Pre en formato S/PDIF. Al igual que todas las demás entradas y salidas, puede personalizar el enrutamiento S/PDIF en Focusrite Control.

Red eléctrica de CA: conector IEC (CA) estándar. Clarett⁺ 8Pre está equipado con una fuente de alimentación “universal” y funcionará con cualquier voltaje de red CA de 100 a 240 V, a 50 o 60 Hz.
