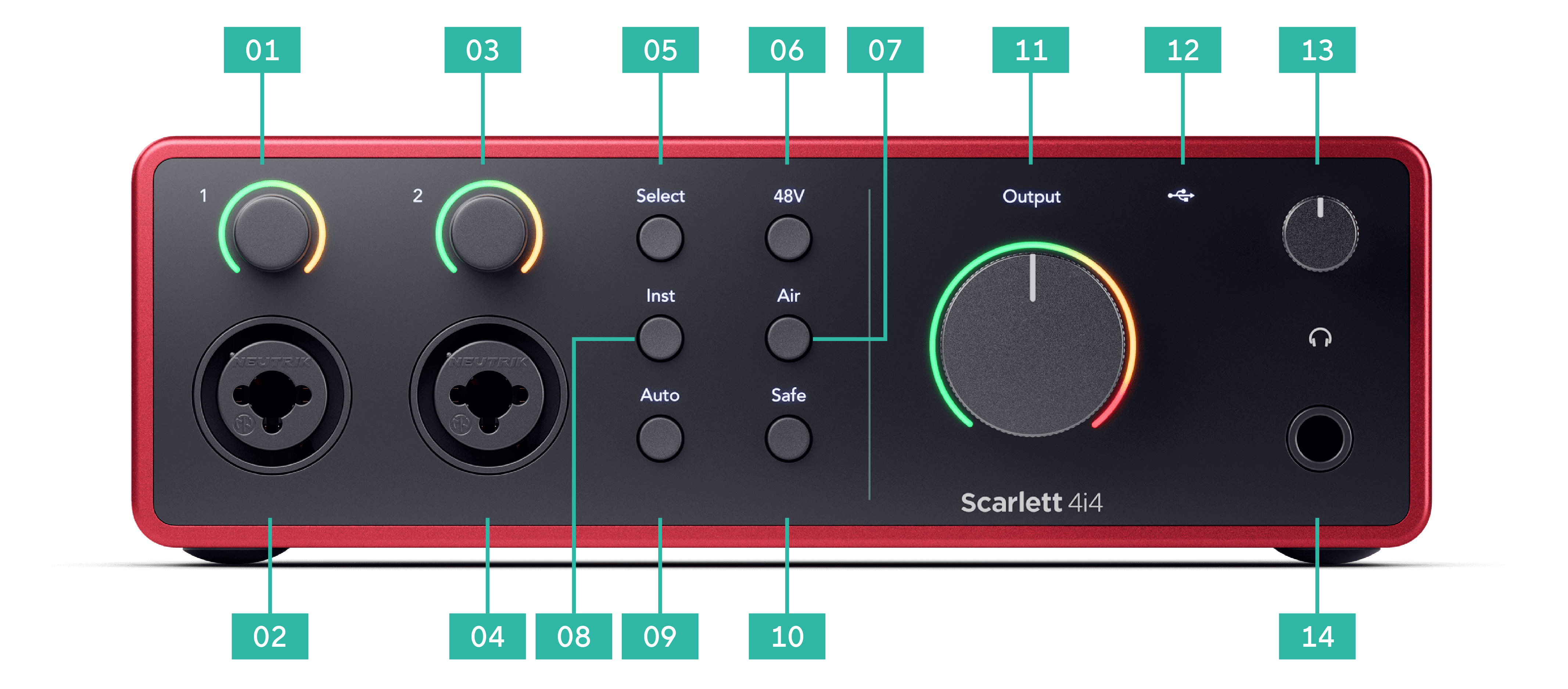

Entrada 1 Controles de ganancia y halos de ganancia: el control de ganancia establece el nivel de entrada y el halo de ganancia le muestra los niveles de ganancia de entrada y de preamplificador para la entrada del conector jack o del micrófono XLR 1.
-
Entrada 1 Neutrik® Combo XLR y conector jack de 6,35 mm (1/4"). Acepta entradas de nivel de micrófono XLR o cables de conector de 1/4" mono no balanceado (TS) y mono balanceado (TRS) a nivel de línea o de instrumento.
-
Entrada 2 Controles de ganancia y halos de ganancia: el control de ganancia establece el nivel de entrada y el halo de ganancia le muestra los niveles de ganancia de entrada y de preamplificador para la entrada del conector jack o del micrófono XLR 2.
-
Entrada 2 Neutrik® Combo XLR y conector jack de 6,35 mm (1/4"). Acepta entradas de nivel de micrófono XLR o cables de conector de 1/4" mono no balanceado (TS) y mono balanceado (TRS) a nivel de línea o de instrumento.
-
Botón Select : presione para mover la selección al siguiente preamplificador. Los otros botones cambian para controlar la entrada que seleccione. El número de canal seleccionado actualmente se ilumina en verde.
-
Botón 48V: pulse para encender la alimentación fantasma de 48V en la entrada de micrófono XLR para encender los micrófonos del condensador.
Puede configurar el 48V independientemente por canal del preamplificador.
-
Botón Air : pulse para activar el modo AIR (ver AIR ).
-
Botón Inst : pulse para alternar la entrada seleccionada de 6,35 mm (1,4") entre la línea o el nivel de intrusión.
-
Botón Auto: pulse para iniciar la función de Control automático de ganancia (véase Control automático de ganancia).
-
Botón Safe : pulse para activar la Función antirrecortes/Clip Safe para su entrada (ver Safe ).
-
Medidor del altavoz principal de Salida y del nivel de control y salida: controla el nivel yendo a Salidas 1 y 2. El medidor le muestra el nivel que se está enviando. Puede configurar la Salida para controlar todas las salidas de su línea.
-
-
Control de nivel de auriculares: controle el nivel enviado a sus auriculares.
-
-
: cerradura Kensington, use una cerradura para asegurar sus Scarlett y disuadir el robo.
-
5V CC: un conector USB de Tipo C opcional para suministrar energía a su Scarlett 4i4 si su ordenador no puede suministrar alimentación con un USB de Tipo C de 1,5A a su Scarlett 4i4.
-
USB: conector USB-C para conectar su 4i4 4th Gen a su ordenador.
-
Salida y Entrada MIDI: conectores DIN de 5 pines estándar para equipos MIDI externos. El 4i4 4th Gen actúa como una interfaz MIDI, permitiendo datos MIDI hacia/desde su ordenador.
-
Salidas de línea 1, 2, 3 y 4: conectores jack de 1/4" (TS o TRS) para conectar Scarlett a entradas de nivel de línea en dispositivos como monitores, amplificadores, mezcladores o procesadores externos. Utilice cables de conector jack TRS de 1/4" para conexiones balanceadas siempre que sea posible.
-
Entradas 3 y 4: tomas de conector jack Neutrik® de 6,35 mm (1/4”). Acepta cables de conector jack de 1/4" mono no balanceado (TS) y mono balanceado (TRS) a nivel de línea.
Esta sección abarca todas las funciones del panel frontal de su 4i4 4th Gen, lo que hacen, cómo puede usarlas y cómo funcionan en Focusrite Control 2.
Los controles de ganancia de entrada del preamplificador controlan la cantidad de señal que está enviando a su ordenador y al software de grabación.
Es esencial establecer un buen nivel para la ganancia de entrada del preamplificador para obtener la mejor calidad de grabación. Si la ganancia de entrada del preamplificador es demasiado baja, su señal será demasiado baja y cuando intente aumentar su nivel más adelante, es posible que escuche ruido en la grabación; si la ganancia de entrada del preamplificador es demasiado alta, es posible que tenga que «recortar» la entrada y escuche una fuerte distorsión en su grabación.
Para aumentar la ganancia de entrada, mueva el control de ganancia en el sentido de las agujas del reloj. A medida que mueve el control de ganancia, el Halo de ganancia se ilumina gradualmente en el sentido de las agujas del reloj para mostrarle el nivel de ganancia. Este diagrama muestra la ganancia en varios niveles:
-
Sin ganancia de entrada
-
25 % de ganancia de entrada
-
50 % de ganancia de entrada
-
75 % de ganancia de entrada
-
100 % de ganancia de entrada
Cuando ajusta su ganancia de entrada mientras envía una señal a su preamplificador, el anillo se ilumina de la misma manera que el anterior, pero un color, verde, ámbar o rojo, muestra cuánto nivel está entrando en su ordenador. Poco después de dejar de ajustar la ganancia, los medidores vuelven a los medidores de entrada (consulte Medición de entrada).
-
Ganancia al 40 %, la señal es buena.
-
Ganancia al 40 %, la señal se corta antes de llegar al preamplificador.
-
Ganancia al 40 %, recorte de señal.
-
El verde muestra que su nivel de señal es bueno.
-
El ámbar muestra que su señal se corta antes de llegar al preamplificador, que es más alta y es probable que recorte la entrada
-
El rojo muestra que su señal se ha cortado, debe reducir la ganancia.
También puede controlar la ganancia del preamplificador de forma remota usando Focusrite Control 2.
Para ajustar la ganancia del preamplificador en Focusrite Control 2:
-
Haz clic en el dial virtual del canal que quieras ajustar o usa la tecla Tab para seleccionar el control de ganancia del preamplificador.
-
Mueve el ratón hacia arriba o hacia abajo, o usa las teclas de flecha del teclado, para aumentar o reducir la ganancia (en incrementos de ±1 dB).
Las siguientes imágenes muestran la ganancia del preamplificador en los niveles mínimo, medio y máximo.
|
Sin ganancia de entrada |
50 % de ganancia |
100 % de ganancia |
En este vídeo se explica cómo controlar la ganancia desde Focusrite Control 2.
Cuando no está moviendo el control de ganancia de entrada, la medición de entrada utiliza todo el halo de ganancia. A medida que la señal entrante se hace más fuerte (por ejemplo, con una configuración de ganancia de entrada más alta), el halo de ganancia se ilumina de verde a ámbar antes de que todo el halo de ganancia parpadee en rojo para mostrarle que la entrada se ha recortado.
Este diagrama muestra los metros en diferentes niveles para mostrar el nivel de señal de entrada:
-
Sin señal de entrada
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, recorte: reduzca la ganancia de entrada para evitar la distorsión y el recorte.
Sugerencia
Si la señal se corta, el indicador de recorte en la parte superior del medidor se ilumina en rojo. Si esto ocurre, seleccione ese canal y reduzca la ganancia.
De la misma manera que los medidores de entrada en el panel frontal de su Scarlett 4i4, puede ver la señal entrante en los medidores en Focusrite Control 2 para establecer la ganancia correcta del preamplificador.
A medida que la señal se hace más fuerte, el medidor en Focusrite Control 2 se ilumina de verde a ámbar (corte antes de llegar al preamplificador).
El indicador sobre el medidor le muestra el nivel máximo (en -dBFS), el nivel más alto en esta pista desde que comenzó a monitorear la entrada. Cuando pasa el cursor sobre el medidor de nivel de pico, puede hacer clic en
Sugerencia
Cuando se está grabando, es una buena idea apuntar a un nivel máximo de -12 dBFS. Esto garantiza que tenga suficiente espacio libre cuando haya grabado todas sus pistas.
|
Esperando una señal de entrada. |
La señal de entrada ha alcanzado -18 dB. |
Haga clic en |
Cuando se sobrecarga el preamplificador, con demasiada señal de entrada o añadiendo demasiada ganancia, el medidor de nivel máximo se ilumina en rojo. Coloque el cursor sobre el medidor de nivel de pico y haga clic en
|
La entrada se ha recortado. |
Haga clic en |

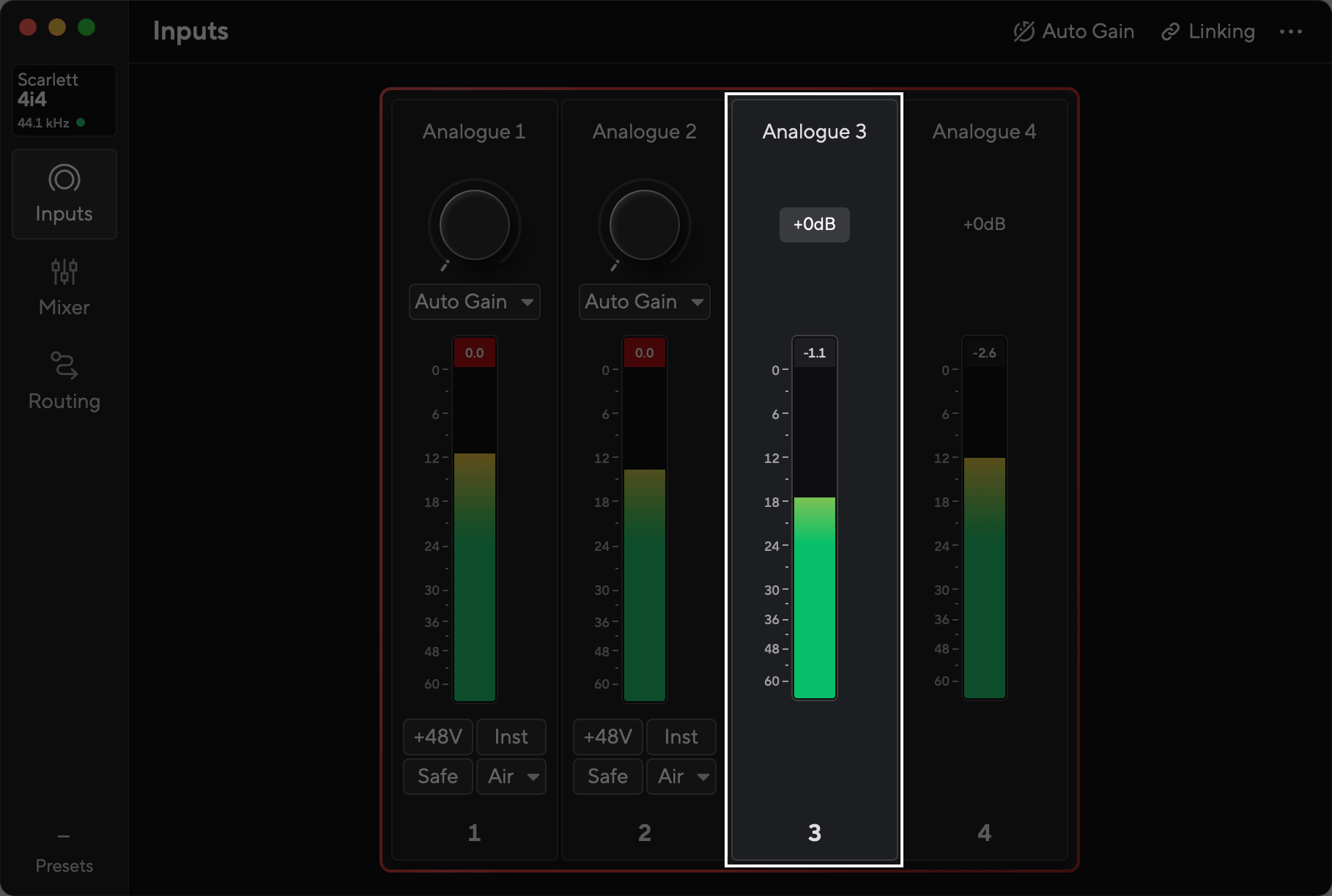

El aumento de nivel de línea permite incrementar la ganancia de las entradas de línea para enviar más señal al software de grabación.
Las entradas de línea de tu interfaz admiten un nivel de entrada máximo elevado para funcionar con la mayoría de dispositivos de nivel de línea. Sin embargo, si usas un dispositivo con un nivel de salida de línea bajo, su señal puede parecer más débil que la de otras entradas de línea o que la de las entradas de ganancia variable de la interfaz.
Los conectores XLR de Entrada de 3 pines están diseñados para aceptar señales de nivel de micrófono.
Puede controlar el nivel de su micrófono usando el control de ganancia de entrada correspondiente en el panel frontal. La alimentación fantasma de 48V también está disponible si está utilizando un micrófono de condensador, puede habilitar la alimentación fantasma con el botón de 48V del panel frontal.
Puede habilitar la alimentación fantasma de 48V por canal.
Muchos controles del panel frontal de su Scarlett 4i4 se comparten a través de las entradas del preamplificador. El botón Select mueve los controles del preamplificador a diferentes entradas.
Al menos un preamplificador está siempre seleccionado, para cambiar qué preamplificador(s) están afectando los controles, pulse el botón Select . Cuando hace esto, el número de preamplificadores recién seleccionados se iluminan en verde y las luces de ajuste de los preamplificadores cambian para que coincidan con el nuevo preamplificador.
Cuando activa su Scarlett 4i4 el último preamplificador seleccionado antes de desactivarlo sigue siendo el preamplificador seleccionado.
La vinculación de preamplificadores le permite controlar dos preamplificadores simultáneamente usando un conjunto de controles de preamplificador. Puede hacer coincidir los controles de ganancia para dos preamplificadores y habilitar otros controles de preamplificador. Esto es útil para la grabación en estéreo, por ejemplo, un par de micrófonos, un sintetizador estéreo o un teclado.
Cuando haya creado el enlace del preamplificador:
-
Ambos números de preamplificador se iluminan en verde y la función de halos de ganancia se ilumina temporalmente a su nivel de preamplificador.
-
El nivel de ganancia de preamplificador se establece en el valor más bajo del par enlazado.
-
Los ajustes del preamplificador son heredados del preamplificador seleccionado actualmente, p.ej. el preamplificador 1 está seleccionado, por lo tanto el preamplificador 2 hereda los ajustes Air , Safe e Inst del preamplificador 1.
-
Cambiar cualquier configuración del preamplificador cambia el estado de ambos preamplificadores.
-
Ajustar cualquier control de ganancia cambia el nivel de ganancia para los dos preamplificadores y se muestra en ambos Halos de ganancia.
-
48V se desactiva para ambos preamplificadores.
Nota
Solo puede vincular preamplificadores adyacentes con el canal izquierdo configurado como canales de entrada impares, p. ej. puede vincular los canales de entrada 1 y 2, o 3 y 4, pero no 2 y 3.
También solo puede vincular preamplificadores de micrófono, las entradas de línea de nivel fijo en la parte trasera de su Scarlett 4i4 no tienen ningún control del preamplificador.
Para desvincular los preamplificadores, mantenga presionado el botón Select durante un segundo. Al desvincular un par:
-
El primer preamplificador del par previamente vinculado queda seleccionado y se ilumina en verde.
-
Los niveles de ganancia y la configuración del preamplificador siguen siendo los mismos, pero ahora puede cambiarlos de forma independiente.
Para vincular preamplificadores en Focusrite Control 2, haga clic en el botón de vinculación en la esquina superior derecha de la página de entradas . En la ventana emergente puede elegir qué entradas desea vincular o desvincular.
Cuando vincula dos preamplificadores, el icono de enlace aparece en la parte inferior de ambos canales de grabación.
Cuando desvincula preamplificadores:
-
El primer preamplificador del par previamente vinculado queda seleccionado y se ilumina verde.
-
Los niveles de ganancia y la configuración del preamplificador siguen siendo los mismos, pero ahora puede cambiarlos de forma independiente.
48V, también conocido comúnmente como «alimentación fantasma», envía 48 voltios desde el conector XLR de su interfaz a los dispositivos que necesitan energía para funcionar. El uso más común es enviar energía a micrófonos de condensador, pero también puede necesitar 48V para preamplificadores de micrófono en línea, micrófonos dinámicos activos y cajas de DI activas.
Para encender 48V:
-
Conecte su micrófono u otro dispositivo alimentado a una entrada XLR en su interfaz mediante un cable XLR. No se envía 48V a las entradas del conector jack de 6,35 mm (1/4").
-
Seleccione el canal de entrada correcto.
-
Pulse el botón 48V (o el botón de software correspondiente)
El icono 48V se ilumina para mostrar que está habilitado.
Ahora se enviará una alimentación fantasma de 48V a la entrada XLR seleccionada y a cualquier dispositivo conectado a la entrada XLR.
Para habilitar 48V (alimentación fantasma) desde Focusrite Control 2 haga clic en el botón en la entrada para la que desea habilitarlo. Esto es lo mismo que presionar el botón de 48V en el panel frontal del 4i4.
|
Alimentación fantasma apagada |
Alimentación fantasma encendida |
Importante
Si accidentalmente envía alimentación fantasma 48V a la entrada incorrecta, no dañará la mayoría de los micrófonos modernos. Sin embargo, puede dañar algunos micrófonos más antiguos.
Si no está seguro, consulte la guía de usuario de su micrófono para asegurarse de que es seguro usarlo con alimentación fantasma 48V.
Inst , o instrumento, cambia el nivel de impedancia y de entrada de conectores jack de 6,35 mm (1,4") en su Scarlett para que las entradas suenen lo mejor para un instrumento o para una fuente de nivel de línea. Listamos los valores de impedancia de entrada en la sección Especificaciones . Si no enciende Inst y conecta una guitarra eléctrica, el sonido resultante puede ser silencioso y tranquilo en comparación con la opción Inst habilitada.
El botón Inst (Instrumento) solo afecta a la entrada de línea de 6,35 mm (1,4") para el canal seleccionado, ya sea la entrada 1 o la entrada 2. Lo cambia de una entrada adecuada para dispositivos de nivel de línea a una entrada más adecuada para dispositivos de nivel instrumental.
Para habilitar o deshabilitar el modo de instrumento para el conector jack de 6,35 mm (1,4"), seleccione el canal y presione el botón Inst una vez. El verde muestra que Inst está habilitado, y el blanco muestra que Inst está deshabilitado. Cuando se activa Inst y se conecta un conector jack a Scarlett, la ganancia mínima para la entrada cambia a +7dB.
Nota
Cuando la luz Inst es blanca, la entrada del conector jack de 6,35 mm está a nivel de línea.
Cuando Inst está habilitado (verde) puede conectar dispositivos de nivel de instrumento a las entradas de 1,4" como, entre otros:
-
guitarras eléctricas o electroacústicas directamente ya través de pedales de efectos.
-
bajos eléctricos
-
instrumentos acústicos con pastillas como violines, contrabajos, etc.
Cuando Inst está deshabilitado (blanco), puede conectar dispositivos de nivel de línea a las entradas de 6,35 mm (1,4") como, entre otros:
-
sintetizadores
-
teclados
-
cajas de ritmos
-
Preamplificadores de micrófono externos
Para cambiar las entradas 1 o 2 entre el instrumento y la línea desde Focusrite Control 2, haga clic en el botón Inst una vez.
|
Línea |
Instrumento |
Nota
Cuando se cambia entre Inst y Línea, la ganancia permanece en el último nivel que se establezca.
El control automático de ganancia le permite enviar una señal a su 4i4 4th Gen (por ejemplo, cantar o tocar su instrumento) durante 10 segundos y dejar que el Scarlett establezca un buen nivel para sus preamplificadores. Si encuentra que los niveles no son correctos, puede ajustar los controles de ganancia manualmente para ajustar los niveles antes de grabar.
Para usar el Control automático de ganancia:
-
Presione el botón Seleccionar para mover los controles de preamplificador al preamplificador correcto.
-
Pulse el botón Auto en su 4i4 4th Gen, o el botón de software correspondiente.
El icono Auto se ilumina durante diez segundos. El halo de ganancia correspondiente se convierte en un temporizador de cuenta regresiva de diez segundos.
-
Hable o cante en el micrófono, o reproduzca su instrumento durante la cuenta regresiva del control automático de ganancia. Haga lo que haría mientras está grabando para asegurarse de que el control automático de ganancia establece un buen nivel.
Si el control automático de ganancia fue exitoso, el medidor se ilumina en verde antes de que se muestre el valor de ganancia en el 4i4. La ganancia ahora está establecida en un buen nivel para su grabación.
Si el control automático de ganancia falla, el medidor se ilumina en rojo. Consulte la sección, El medidor se volvió rojo, para obtener más información.
Nota
El control automático de ganancia del Scarlett se asegura de que sus niveles se establezcan correctamente no solo usando la señal de entrada sino también teniendo en cuenta:
-
El ruido de fondo del preamplificador.
-
El silencio digital.
-
La diafonía entre canales.
-
El Golpes o golpes no deseados en sus micrófonos.
En este vídeo aprenderás a usar el control automático de ganancia en Focusrite Control 2.
Para usar el control automático de ganancia en Focusrite Control 2:
-
Haga clic en el botón de control automático de ganancia en Focusrite Control 2.
-
Hable o cante en el micrófono, o reproduzca su instrumento durante la cuenta regresiva del control automático de ganancia. Haga lo que haría mientras está grabando para asegurarse de que el control automático de ganancia establece un buen nivel.
Se inicia el proceso del control automático de ganancia y el software de halo de ganancia se convierte en un temporizador de cuenta regresiva.
Si el control automático de ganancia fue exitoso, el medidor se ilumina en verde antes de que se muestre el valor de ganancia en el 4i4. La ganancia ahora está establecida en un buen nivel para su grabación.
Si la señal no es adecuada para el control automático de ganancia (por ejemplo, no se detecta señal), después de diez segundos, el control automático de ganancia se detiene y los medidores se iluminan en rojo. La ganancia vuelve al valor que estableció antes de iniciar el control automático de ganancia.
|
Halo de ganancia de hardware |
Control automático de ganancia sin éxito |
Esto puede suceder para todas las señales no utilizables, incluida ninguna señal, señales muy silenciosas y señales demasiado fuertes. Si ve este mensaje de error, intente lo siguiente:
-
Asegúrese de haber conectado la fuente a la entrada correcta.
-
Para micrófonos de condensador, encienda 48V (alimentación fantasma).
-
Asegúrese de estar haciendo sonido mientras se ejecuta el control automático de ganancia.
-
Asegúrese de que la señal no sea demasiado fuerte.
-
Si está utilizando las entradas XLR para un dispositivo de nivel de línea (sintetizadores, teclados, modeladores de amplificador), use las entradas del conector jack en su lugar.
-
Reduzca la salida del dispositivo conectado.
-
-
Si la señal es demasiado silenciosa, aumente la ganancia 25–50 % antes de iniciar el control automático de ganancia.
Nota
Para cancelar el control automático de ganancia, vuelva a presionar el botón del control automático de ganancia en cualquier momento durante el proceso. El retorno de ganancia vuelve al valor que estableció antes de iniciar el control automático de ganancia.
El control automático de ganancia le permite enviar una señal a su 4i4 4th Gen (por ejemplo, cantar o tocar su instrumento) durante 10 segundos y dejar que el Scarlett establezca un buen nivel para sus preamplificadores. Si encuentra que los niveles no son correctos, puede ajustar los controles de ganancia manualmente para ajustar los niveles antes de grabar.
El Control automático de ganancia multicanal inicia el proceso de Control automático de ganancia para todos los canales de preamplificación en su interfaz. Esto es particularmente útil para ajustar rápidamente los niveles en situaciones en las que se utilizan varios canales simultáneamente, por ejemplo:
-
Establezca niveles por sí mismo si está tocando la guitarra y cantando al mismo tiempo.
-
Ajuste de niveles para un batería cuando tiene varios micrófonos en el kit de batería.
-
Establecer niveles para que una banda grabe «en vivo» juntos.
Para iniciar el proceso de Control automático de ganancia multicanal:
-
Mantenga pulsado el botón Auto durante dos segundos.
El icono Auto se desvanece entre apagado y verde durante diez segundos, y los halos de ganancia para todos los canales se convierten en temporizadores de cuenta regresiva de diez segundos.
-
Hable o cante en el micrófono, o reproduzca su instrumento durante la cuenta regresiva del control automático de ganancia. Haga lo que haría mientras está grabando para asegurarse de que el control automático de ganancia establece un buen nivel.
Si el Control automático de ganancia fue correcto, los halos de ganancia se iluminarán en verde antes de que el valor de ganancia se muestre en los halos de ganancia por un segundo. La ganancia ahora está configurada a un buen nivel para su grabación.
Nota
Para cancelar el control automático de ganancia, vuelva a presionar el botón del control automático de ganancia en cualquier momento durante el proceso. El retorno de ganancia vuelve al valor que estableció antes de iniciar el control automático de ganancia.
También puede ejecutar el control automático de ganancia multicanal desde Focusrite Control 2.
Para hacer esto:
-
Abra Focusrite Control 2 y vaya a la pestaña de Entradas.
-
Haga clic en la flecha desplegable en el botón de Control automático de ganancia.
-
Elija .
-
Control automático de ganancia de ambos comienza a ejecutar el control automático de ganancia para todos los canales de su 4i4 4th Gen.
-
Una vez que el control automático de ganancia ha terminado, Focusrite Control 2 muestra los canales y sus nuevos niveles de ganancia:
El Control automático de ganancia multicanal puede fallar durante el proceso por uno, múltiple o todos los canales.
Puede o:
-
Hacer clic eny se ejecutará de nuevo el Control automático de ganancia en todos los canales para los que haya ejecutado el Control automático de ganancia, incluso los canales con éxito.
-
Hacer clic en Cerrar y ejecutar Control automático de ganancia para cualquier canal fallido.
-
Hacer clic en Cerrar y ajustar manualmente la ganancia para cualquier canal fallido.
Al iniciar el control automático de ganancia en 4i4, debes emitir un sonido para que la entrada pueda establecer el nivel correcto. Si necesitas un momento para acercarte al micrófono o al instrumento, puedes usar la cuenta atrás del control automático de ganancia para añadir un retardo antes de que empiece.
Para activar la cuenta atrás del control automático de ganancia:
-
Ve a la pestaña Entradas de Focusrite Control 2.
-
Haz clic en el botón Control automático de ganancia, en la parte superior de la pestaña Entradas de Focusrite Control 2.
-
Haz clic para seleccionar un valor para la cuenta atrás del control automático de ganancia:
-
Desactivado
-
5 segundos
-
10 segundos
-
20 segundos
-
30 segundos
-
Cuando la cuenta atrás del control automático de ganancia está activada, el pequeño icono del temporizador en la parte superior de la pestaña Entradas de Focusrite Control 2 muestra el valor actual de la cuenta atrás en segundos.
El objetivo del control automático de ganancia te permite elegir el nivel que quieres para la señal después de ejecutar el control automático de ganancia.
Puedes establecer el objetivo del control automático de ganancia en la pestaña Dispositivo, dentro de Preferencias de Focusrite Control 2.
El control automático de ganancia le permite enviar una señal a su 4i4 4th Gen (por ejemplo, cantar o tocar su instrumento) durante 10 segundos y dejar que el Scarlett establezca un buen nivel para sus preamplificadores. Si encuentra que los niveles no son correctos, puede ajustar los controles de ganancia manualmente para ajustar los niveles antes de grabar.
De forma predeterminada, el control automático de ganancia intenta ajustar el nivel de la señal a -18 dB. Así tendrás suficiente techo dinámico para añadir efectos y grabar varias pistas sin quedarte sin margen en la mezcla.
Puedes ajustar el nivel objetivo del control automático de ganancia si es menos probable que te quedes sin techo dinámico; por ejemplo, si grabas menos pistas, usas la interfaz en videollamadas o haces streaming.
Puedes establecer el objetivo del control automático de ganancia en los siguientes niveles
-
-6 dB
-
-12 dB
-
-18 dB
El botón Safe aplica Clip Safe, lo que ajusta automáticamente la ganancia de su preamplificador si corre el riesgo de recortar.
El recorte ocurre cuando su ganancia se establece demasiado alta para el sonido que se está grabando y su entrada sobrecarga el preamplificador. Un síntoma de recorte es la distorsión del preamplificador, que a menudo es desagradable y puede arruinar una grabación. Clip Safe lo ayuda a evitar esto, por lo que si su entrada se acerca al recorte, la función antirrecortes/Clip Safe reduce la ganancia del preamplificador, por lo que no tendrá que volver a grabar su toma.
Nota
La función antirrecortes/Clip Safe solo está disponible hasta 96 kHz, no puede usarla con frecuencias de muestreo de cuatro bandas (176,4 kHz y 192 kHz). El LED de seguridad se enciende en rojo para mostrar cuando no está disponible.
Para habilitar la función Clip Safe :
-
Presione el botón Seleccionar para mover los controles de preamplificador al preamplificador correcto.
-
Pulse el botón Safe en la interfaz o el botón del software correspondiente.
Cuando se habilita Safe, el icono Safe se ilumina en verde.
Cuando tiene dos entradas seleccionadas usando el enlace de preamplificación, seguro se aplica a ambos preamplificadores.
Sugerencia
Cuando habilita la función antirrecortes/Clip Safe, Scarlett vigila continuamente sus señales de entrada, hasta 96 000 veces por segundo, y mediante una combinación de ajuste de preamplificador analógico y DSP, la función antirrecortes/Clip Safe reduce significativamente el riesgo de recorte.
Air permite cambiar el sonido del preamplificador de Scarlett con dos modos diferentes; Air Presence de Air Presence y Harmonic Drive. Air afecta las entradas de micrófono, línea e instrumento.
Air afecta a las entradas de micrófono, línea e instrumento.
Para habilitar Air, seleccione su entrada, pulse el botón Air una vez para Air Presence, nuevamente para Air Presence y Harmonic Drive y nuevamente para apagar. El LED Air cambia de color para mostrar qué modo ha seleccionado:
|
Modo |
Descripción |
Notas |
|---|---|---|
|
Apagado |
El preamplificador está limpio |
|
|
Presencia de Air |
Un circuito analógico aumenta la presencia de sus fuentes. |
|
|
Air Presence y Harmonic Drive |
Añade armónicos, además del circuito de Air analógico. |
Solo disponible hasta 96kHz |
Para habilitar el aire desde Focusrite Control 2 haga clic en el botón. Esto es lo mismo que presionar el botón en el 4i4panel frontal.
|
Air deshabilitado |
Air Presence seleccionado |
Air Presence y Drive seleccionados |
Al hacer clic en el botón Air de Focusrite Control 2, el último modo Air seleccionado se activa. Para cambiar el modo Air seleccionado (Presence o Presence y Drive), haga clic en la flecha para mostrar el menú desplegable.
|
Air Presence seleccionado |
Air Presence y Drive seleccionados |
Nota
Air Presence & Drive solo está disponible hasta 96 kHz, no puede usarlo con frecuencias de muestreo de cuatro bandas (176,4 kHz y 192 kHz).
El control de Salida y el medidor de nivel de salida están relacionados con las señales que van a las salidas 1 y 2 en la parte posterior de su Scarlett 4i4, las salidas que más a menudo conectaría a los altavoces del monitor.
El control Salida establece el nivel en las salidas de nada (completamente en sentido antihorario) a una salida a escala completa (completamente en sentido horario).
El medidor de nivel de salida alrededor del control de nivel de salida es un medidor previo al desvanecimiento (no se ve afectado por la posición del control) que muestra el nivel de señal proveniente de su ordenador.
La salida de auriculares es un conector jack TRS de 6,35 mm (¼”). Muchos auriculares tienen un conector jack TRS de 3,5 mm, para conectarlos a su Scarlett 4i4 debe utilizar un adaptador TRS de 6,35 mm a 3,5 mm.
El control sobre la salida de auriculares controla el nivel que va a sus auriculares.
Algunos auriculares de mayor impedancia pueden resultar silenciosos al usarlos con un Scarlett 4i4, recomendamos utilizar auriculares con una impedancia de hasta 300 Ω.
Nota
Algunos auriculares y adaptadores con conectores jack pueden tener conectores jack TS o TRRS, por ejemplo, si tienen un micrófono o un control de volumen integrado en el cable. Es poco probable que estos auriculares funcionen correctamente. Si tiene problemas, use auriculares y un adaptador jack con conectores jack TRS.
A la salida de auriculares se le puede asignar una combinación de entradas de hardware (monitoreo directo) y canales de reproducción de software.
Para obtener más información sobre cómo crear una mezcla para su salida de auriculares, consulte Uso de la pestaña Mezclador de Focusrite Control 2.
La salida de auriculares de Scarlett 4i4 es independiente de las salidas de línea 1/2 y 3/4, lo que le proporciona una mezcla de auriculares completamente independiente.
Esta sección trata todas las funciones del panel posterior de su 4i4 4th Gen, lo que hacen, cómo puede usarlas y cómo funcionan en Focusrite Control 2.
Puerto USB
El puerto USB tipo C etiquetado como USB es para conectar su 4i4 4th Gen a su ordenador.
La conexión a su ordenador proporcionará alimentación al USB, comunicación de audio bidireccional y una conexión a Focusrite Control 2.
Puerto de 5V CC
Scarlett 4i4 consume una gran cantidad de energía. En algunas situaciones de alta potencia, como reproducir auriculares a un volumen alto, es posible que los puertos USB de algunos ordenadores no puedan proporcionar suficiente potencia y su Scarlett 4i4 puede desconectarse o el icono USB parpadear en rojo.
Si experimenta este comportamiento, le recomendamos que utilice una fuente de alimentación principal para alimentar su Scarlett a través del puerto de 5V CC.
El icono USB parpadea en rojo
Si el icono USB parpadea en rojo, significa que el Scarlett 4i4 no está recibiendo suficiente energía.
Para resolver este problema:
-
Desconecte ambos cables USB. En este orden: conecte la fuente de alimentación al puerto de alimentación del USB y luego conecte el cable USB al puerto USB del Scarlett.
-
Asegúrese de usar la fuente de alimentación USB original.
-
Pruebe un puerto USB diferente en su ordenador, asegúrese de que se está conectando directamente a su ordenador y no a través de un centro USB.
Los puertos MIDI de Entrada y Salida le permiten usar su 4i4 4th Gen como interfaz MIDI USB. El MIDI de Entrada recibe señales MIDI de teclados o controladores; El MIDI de Salida envía información MIDI a sintetizadores, cajas de ritmos o equipos controlables por MIDI.
Importante
Cuando recibe su 4i4 4th Gen por primera vez, MIDI está deshabilitado porque está en modo Easy Start. Para habilitar MIDI, instale y abra Focusrite Control 2.
La E/S de MIDI no requiere ninguna configuración para que use su 4i4 4th Gen como interfaz MIDI USB. Los puertos MIDI del 4i4 4th Gen aparecen en su software compatible con MIDI, y puede enviar o recibir datos MIDI entre su ordenador y el hardware MIDI a través de los puertos MIDI DIN de 5 pines del 4i4.
Nota
El puerto MIDI Out en su 4i4 4th Gen no puede funcionar como puerto MIDI Thru.
Las salidas 1 y 2 son salidas de nivel de línea para conectar su Scarlett 4i4 a un amplificador o monitores activos. Las salidas son salidas de conector jack TRS balanceadas de 1,4", puede usarlas con cables de conector jack TS o TRS no balanceados y conectarse a altavoces con entradas de conector jack de 1,4", RCA o XLR.
El panel frontal de Salida de su Scarlett 4i4 controla el nivel enviado a las Salidas 1 y 2 .
Nota
Es posible utilizar conexiones desequilibradas, como jacks TS de 6.35 mm o jack a cables RCA, pero no lo recomendaríamos. Usar conexiones desequilibradas puede significar que escucha interferencias a través de sus monitores.
Si escuchas un estático, crackling o cualquier otro ruido en tus monitores, incluso cuando los sonidos no sonan, asegúrate de usar conexiones equilibradas donde puedas.
Las 3-4 tienen las mismas características eléctricas que las salidas de línea de monitorización 1 y 2, pero no están controladas por el control de salida.
Puede configurar las señales disponibles en estas salidas usando Focusrite Control 2 y usar las salidas para controlar altavoces adicionales en un sistema de monitoreo multicanal, como un altavoz de graves o para enviar señales a procesadores de efectos externos.
