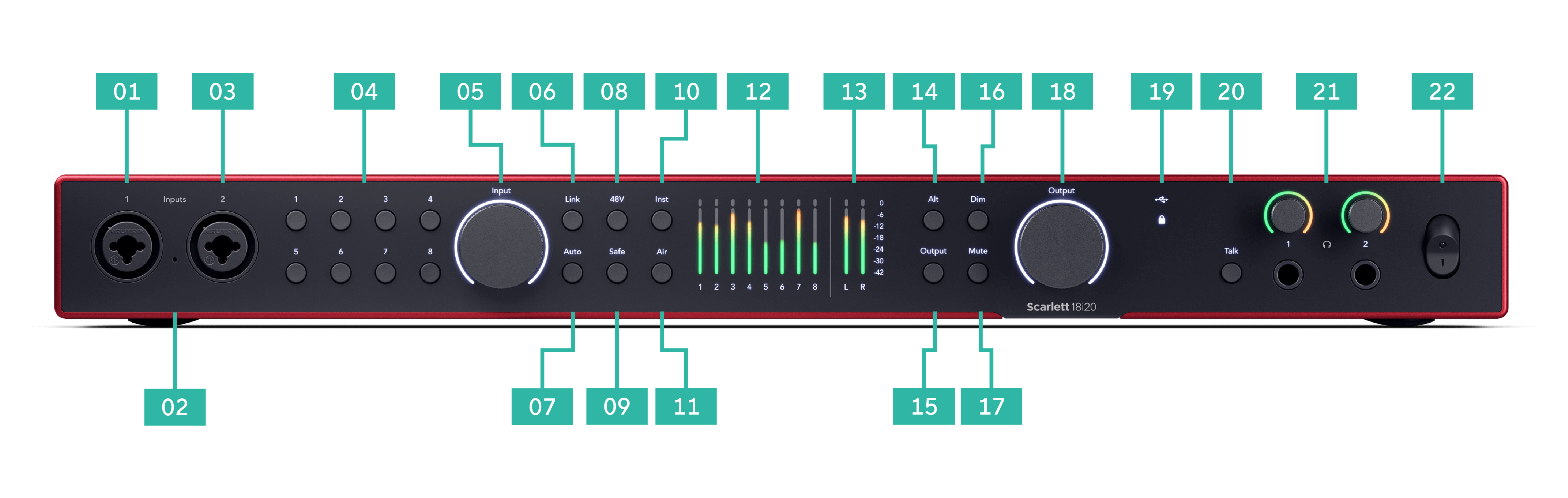

Entrada 1 Neutrik® Combo XLR y conector jack de 6,35 mm (1/4"). Acepta entradas de nivel de micrófono XLR o cables de conector jack de 1/4" mono no balanceado (TS) y mono balanceado (TRS) a nivel de línea o de instrumento.
-
Micrófono de Talkback: - ubicación del micrófono de conversación.
-
Entrada 2 Neutrik® Combo XLR y conector jack de 6,35 mm (1/4"). Acepta entradas de nivel de micrófono XLR o cables de conector jack de 1/4" mono no balanceado (TS) y mono balanceado (TRS) a nivel de línea o de instrumento.
-

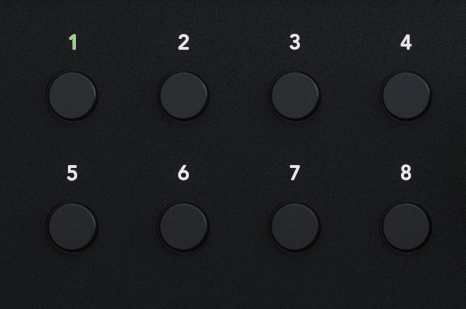

Seleccione los botones del 1 al 8 : presione para seleccionar uno de los ocho preemplificadores para controlar sus ajustes de preamplificación y ganancia de entrada. El número de canal seleccionado actualmente se ilumina en verde.
-

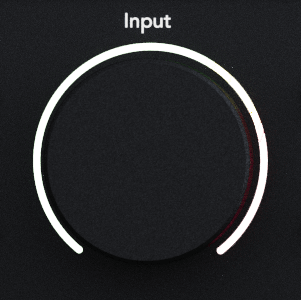

Control de ganancia de entrada : el control de ganancia establece el nivel de entrada para el preemplificador seleccionado.
-
Link botón: pulse para crear un par estéreo de canales de entrada. (Ver Link ).
-
Botón Auto: pulse para iniciar la función de control automático de ganancia (consulte Control automático de ganancia).
-
Botón 48V: pulse para activar la alimentación fantasma de 48 V en la entrada de micrófono XLR para alimentar los micrófonos de condensador.
Puede configurar 48V de forma independiente por canal de preamplificador.
-
Botón Safe: pulse para activar la Función antirrecortes / Clip Safe para su entrada (consulte Safe).
-
Botón Inst: pulse para alternar la entrada seleccionada de 6,35 mm (1/4") entre nivel de línea o de instrumento.
-
Botón Air: pulse para activar el modo AIR (ver AIR).
-
Medidores del 1 al 8 : ocho medidores muestran los niveles de señal de las ocho entradas o salidas analógicas. Los medidores se alinean con la escala en el extremo derecho, de -42 a 0 dBFS. Pulse el botón Salida para cambiar los medidores de entrada a salida.
En el modo de entrada, si un medidor es rojo, pulse 0dBFS, y debería girar la ganancia de Entrada para que ese canal evite saturarse.
-

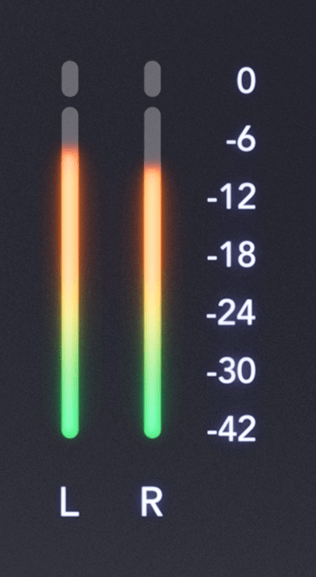

Medidores L y R : dos medidores para mostrar el nivel que se está enviando fuera de las salidas del monitor.
-

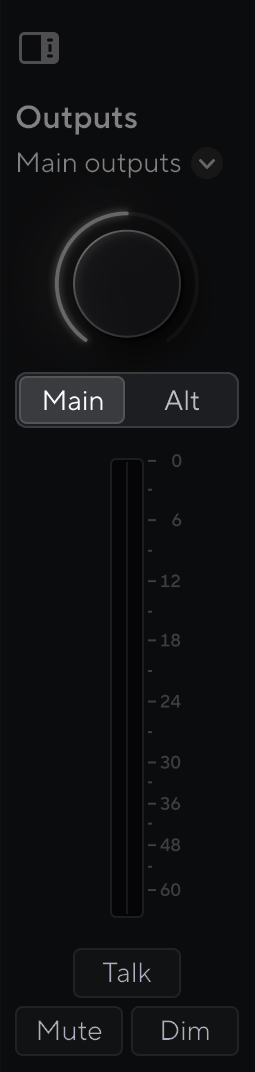

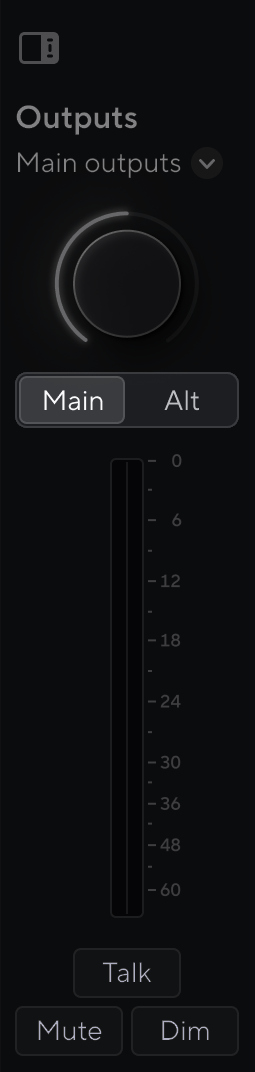

Botón Alt : presione el botón Alt para enrutar la señal hacia el primer par de salida del monitor ( 1 y 2 ) y el segundo par de salida del monitor ( 3 y 4 ). Para usar dos pares de monitores y cambiar entre ellos, vea Alt .
-
Botón Salida : cambia los medidores del 1 al 8 para mostrar la medición de salida de los canales seleccionados en Focusrite Control 2.
-
Botón Día : reduce el nivel de salida que se envía a sus salidas en 18dB.
-
Botón Mute : silencia la señal que se está enviando a sus salidas.
-

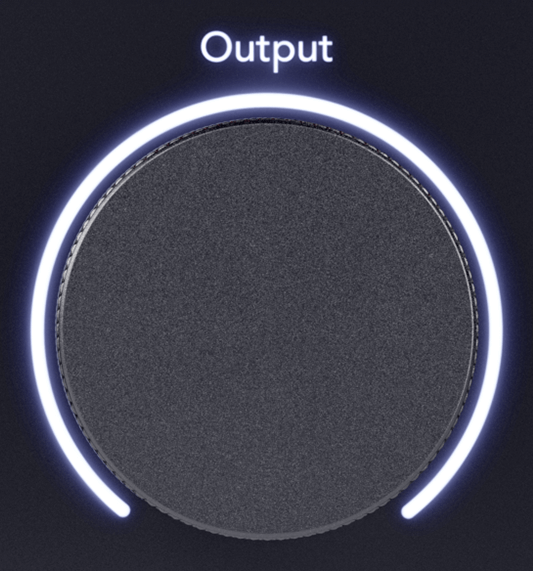

Salida del altavoz principal. Medidor del nivel de control y de salida: por defecto, controle el nivel yendo a Salidas 1 y 2. El medidor muestra dónde está establecido el control de Salida. Puede configurar la Salida para controlar más salidas.
-

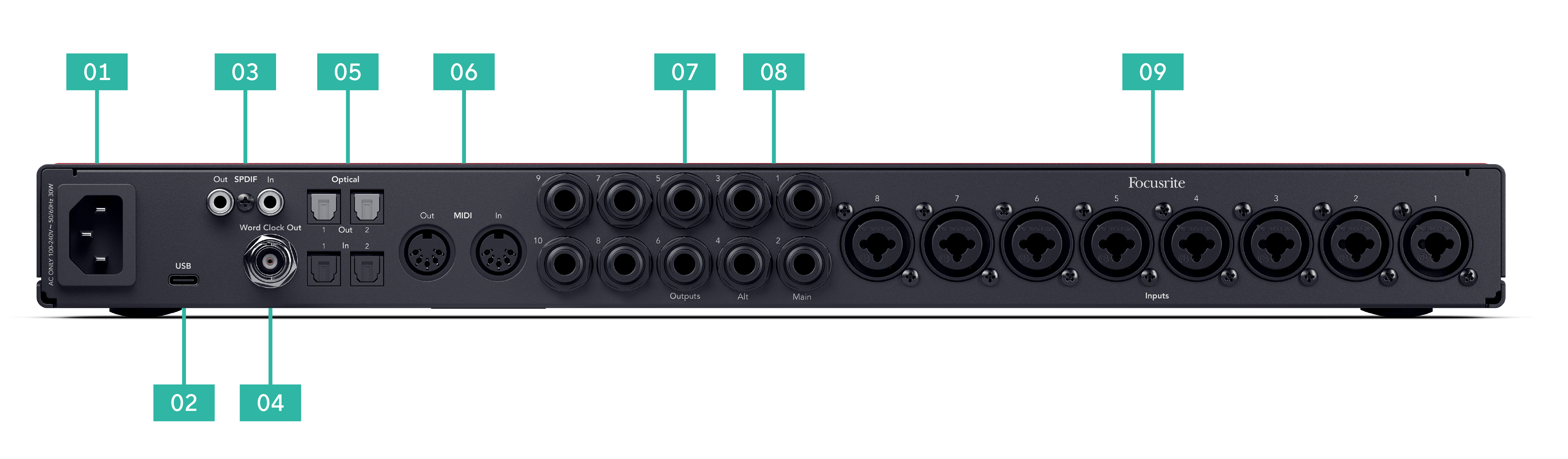

Iconos de estado
-
LED USB: se ilumina en verde cuando el ordenador reconoce la interfaz, en blanco si está conectada pero no la reconoce y se apaga si no está conectada.
-
-
-
Talk : mantenga presionado Talk para activar la conversación. Cuando está activo, Talk se ilumina en verde y el micrófono se dirige hacia las diferentes salidas, como por ejemplo, los cascos para hablarle a sus músicos.
-
-
Interruptor de encendido en O está en posición apagada, y en I está en posición encendida.
-
Entrada de corriente: entrada de alimentación IEC estándar.
-
USB - Conector USB de Tipo C para conectar Scarlett a su ordenador.
-

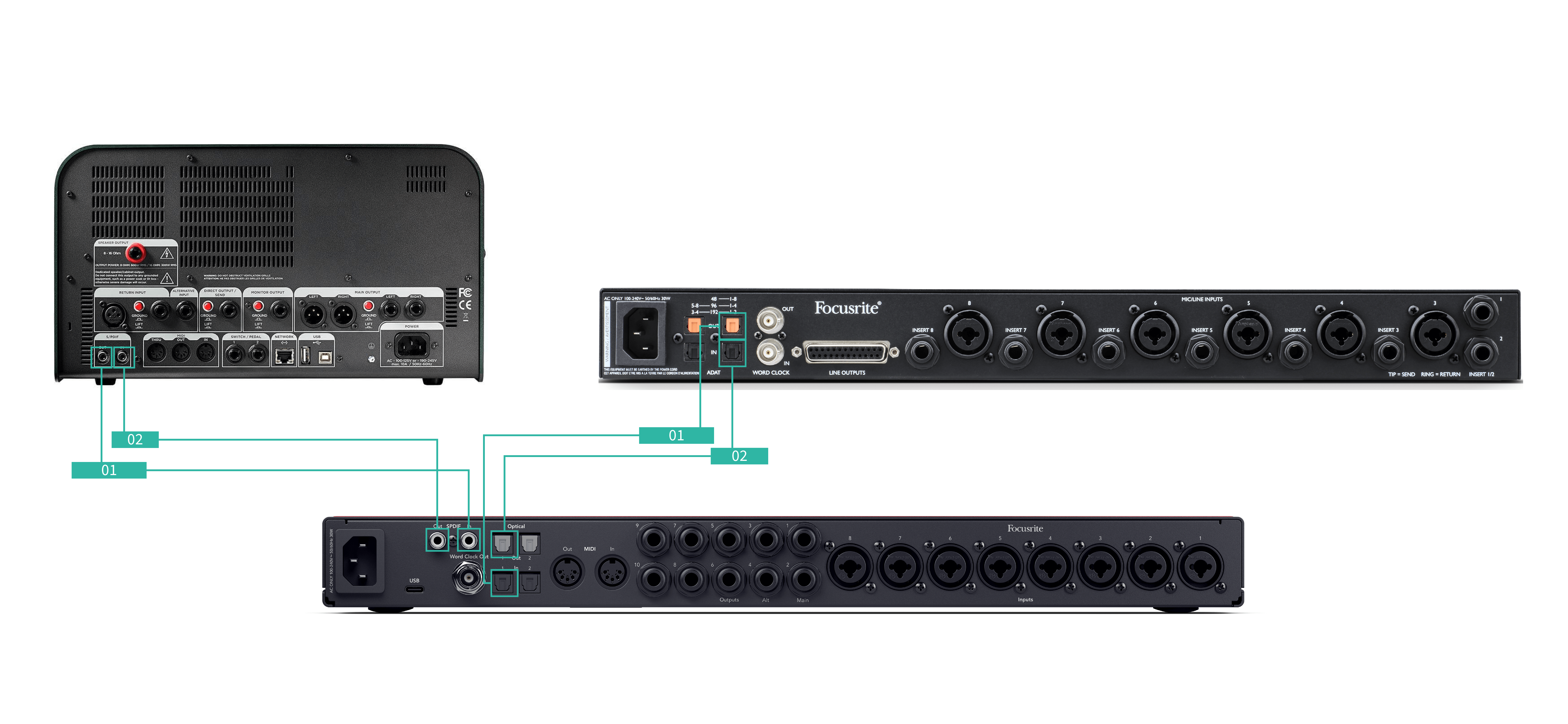

S/PDIF Out e In : dos tomas coaxiales RCA para señales de audio digital S/PDIF de dos canales In y Out. Consulte Sincronizar estado y usar Scarlett con ADAT y S/PDIF para obtener información sobre cómo configurar su Scarlett 18i20 con un dispositivo S/PDIF.
-
Salida del reloj de texto : conector BNC que lleva una señal de reloj de texto para sincronizar otros equipos de audio digitales.
-

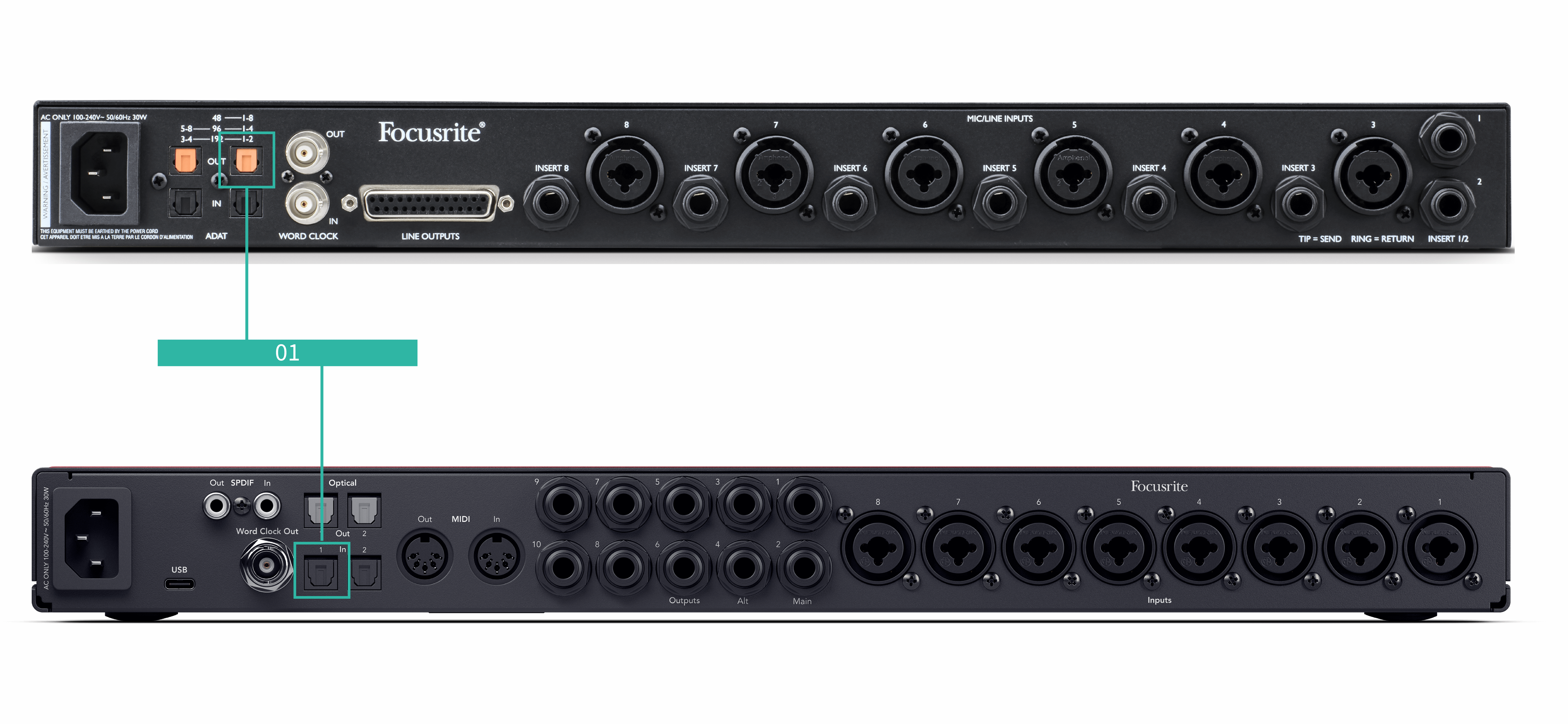

Salida óptica 1 / 2 y En 1 / : cuatro conectores TOSLINK para ocho canales de audio digital en formato ADAT
-
midi Afuera y En - Tomas DIN estándar de 5 pines para equipos MIDI externos. El Scarlett 18i20 Actúa como una interfaz MIDI, permitiendo que los datos MIDI entren y salgan de su computadora.
-
Línea Salidas 1 - 10 - tomas Neutrik®️ 1/4" (TS o TRS) para conectar tu Scarlett a entradas de nivel de línea en dispositivos como altavoces de monitor, amplificadores, mezcladores o procesadores externos. Utilice cables TRS de 1/4" para conexiones equilibradas cuando sea posible.
-
Línea de Salidas A ( 1 / 2 ) y B ( 3 / 4 ): dos pares de tomas Neutrik®️ 1/4" (TS o TRS) diseñadas para conectar su Scarlett a dos pares de altavoces de monitor (par A y par B) para que pueda cambiar entre conjuntos usando el panel frontal con el botón Alt .
-
Entradas 1 a 8 : Neutrik®️ Combo XLR y tomas Jack de 6,35 mm (1/4"). Aceptan entradas de nivel micro XLR o mono (TS) desequilibrado y cables mono balanceados (TRS) de 1/4" en cuanto a la línea o el instrumento.
La notas sobre las Entradas 1 / 2 están duplicadas en la parte trasera, cualquier cosa conectada a las entradas del panel frontal 1 y 2 tendrá prioridad sobre las entradas del panel trasero.
Esta sección cubre todas las características del panel frontal de , qué hacen, cómo puede usarlos y cómo funcionan en .
La ganancia de entrada del preamplificador controla la cantidad de señal que está enviando a su ordenador y al software de grabación.
Es esencial establecer un buen nivel para la ganancia de entrada del preamplificador para obtener la mejor calidad de grabación. Si la ganancia de entrada del preamplificador es demasiado baja, su señal será demasiado baja y cuando intente aumentar su nivel más adelante, es posible que escuche ruido en la grabación; si la ganancia de entrada del preamplificador es demasiado alta, es posible que tenga que "recortar" la entrada y escuche una fuerte distorsión en su grabación.
Para ajustar la ganancia de entrada de preamplificador en su Scarlett 18i20 primero necesita seleccionar el preamplificar que le gustaría ajustar. Pulse el botón de selección correspondiente (1-8). El control de ganancia ahora controla la premarca seleccionada.
Para aumentar la ganancia de entrada, mueva el control de ganancia en el sentido de las agujas del reloj. A medida que mueve el control de ganancia, el Halo de ganancia se ilumina gradualmente en el sentido de las agujas del reloj para mostrarle el nivel de ganancia. Este diagrama muestra la ganancia en varios niveles:
-
Sin ganancia de entrada
-
25 % de ganancia de entrada
-
50 % de ganancia de entrada
-
75 % de ganancia de entrada
-
100 % de ganancia de entrada
También puede controlar la ganancia del preamplificador de forma remota usando Focusrite Control 2.
Para ajustar la ganancia del preamplificador en Focusrite Control 2:
-
Haga clic en el dial virtual del canal que desea ajustar o use la tecla de tabulación para seleccionar el control de ganancia del preamplificador.
-
Mueva el ratón hacia arriba y hacia abajo o use las teclas de flecha para aumentar o disminuir la ganancia (en incrementos de ±1dB).
Las siguientes imágenes muestran la ganancia del preamplificador en ganancia mínima, media y máxima.
|
Sin ganancia de entrada |
50% de ganancia |
100% de ganancia |

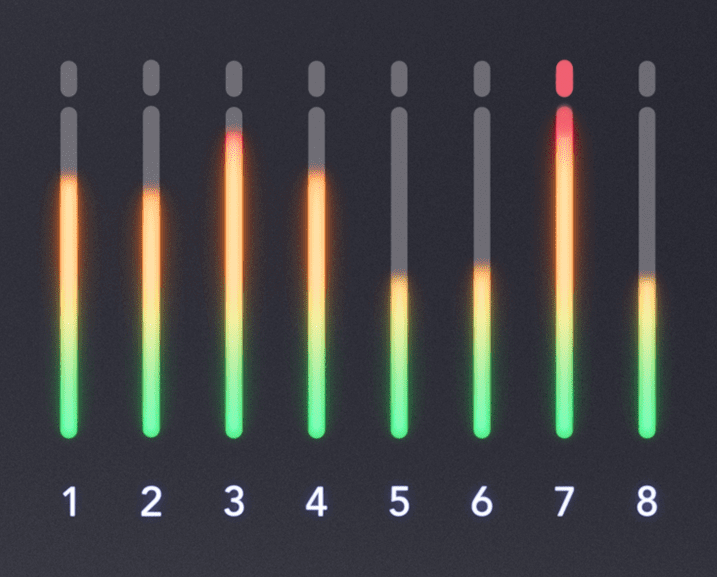

Los medidores del 1 al 8 muestran el nivel de entrada de cada canal de entrada de u Scarlett 18i20.
A medida que aumenta la ganancia de entrada de los preamplificadores para un canal, o a medida que la fuente se hace más fuerte, los medidores mostrarán más nivel entrando en su ordenador.
A la derecha de los medidores, hay una escala de -42dBFS a 0dBFS. Cuando se está grabando es una buena idea tener un nivel de señal alrededor de -18dBFS con las partes más altas de la señal llegando a -12dBFS.
Sugerencia
Si su señal recorta todo el halo de ganancia se ilumina en rojo, esto garantiza que pueda ver el estado del clip desde cualquier ángulo en el panel frontal.
Muchos controles de panel frontal de su Scarlett 18i20 se comparten a través de las entradas de los preamplificadores. Los botones de selección, etiquetados del 1 al 8 mueven los controles de preamplificaciones a diferentes entradas.
Al menos un preamplificador está siempre seleccionado, para cambiar qué preamplificador(s) están afectando los controles, pulse uno de los botones etiquetados con 1 a 8 . Cuando haga esto, el número de preamplificadoresos recién seleccionado se iluminará en verde y las luces de ajuste de los preamplificadores cambiarán para que coincidan con el nuevo preámbulo.
Cuando activa su Scarlett 18i20 el último preamplificador seleccionado antes de desactivarlo sigue siendo el preamplificador seleccionado.
Nota
Presionando el Seleccionar mientras dos entradas están vinculadas, por ejemplo, 3 y 4, el ciclo de selección ve esto como una sola entrada, por lo que sería: 1 > 2 > 3 y 4 > 1 > 2, etc.
La vinculación de preamplificadores le permite controlar dos preamplificadores simultáneamente usando un conjunto de controles de preamplificador. Puede hacer coincidir los controles de ganancia para dos preamplificadores y habilitar otros controles de preamplificador. Esto es útil para la grabación en estéreo, por ejemplo, un par de micrófonos, un sintetizador estéreo o un teclado.
Nota
Solo puede vincular preamplificadores adyacentes con el canal izquierdo configurado como canales de entrada impares, p. ej. puede vincular los canales de entrada 1 y 2, o 3 y 4, pero no 2 y 3.
Para enlazar preamplificadores:
-
Presione el botón de selección del ( 1 al 8 ) para elegir un lado del par.
-
Pulsa el botón Link para vincular los preamplificadores.
Cuando haya creado el enlace de preamplificador:
-

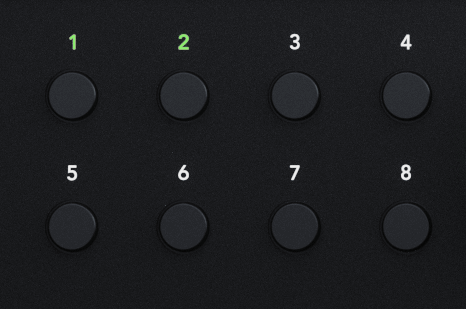

Ambos números del preamplificador se iluminan en verde cuando selecciona ese par.
-
El nivel de ganancia de preamplificador se establece en el valor más bajo del par enlazado.
-
Los ajustes de preamplificación son heredados del preamplificador seleccionado actualmente, p. ej. el prefijo 1 está seleccionado, por lo tanto el preamplificador 2 hereda los ajustes de Air , Safe e Inst del preamplificador 1.
-
Cambiar cualquier configuración del preamplificador cambia el estado de los dos preamplificadores.
-
Ajustar cualquier control de ganancia cambia el nivel de ganancia para los dos preamplificadores y se muestra en ambos Halos de ganancia.
-
48V está desactivado para los dos preamplificadores.
Para vincular preamplificadores desde :
Cuando vincula dos preamplificadores, el icono del enlace se vuelve verde
|
Dos canales desconectados. |
Canales vinculados con controles de preamplificadores fusionados. |
Para desvincular los preamplificadores de Focusrite Control 2 y controlarlos de nuevo de forma independiente haga clic en el icono de enlace verde
Cuando desvincula dos preamplificadores, el icono del enlace se vuelve negro/blanco
Cuando desvincula un preamplificador:
-
El primer preamplificador del par previamente vinculado queda seleccionado y se ilumina en verde.
-
Los niveles de ganancia y la configuración del preamplificador siguen siendo los mismos, pero ahora puedes cambiarlos de forma independiente.
48V, también conocido comúnmente como "alimentación fantasma", envía 48 voltios desde el conector XLR de su interfaz a los dispositivos que necesitan energía para funcionar. El uso más común es enviar energía a micrófonos de condensador, pero también puede necesitar 48V para preamplificadores de micrófono en línea, micrófonos dinámicos activos y cajas DI activas.
Para encender el botón de 48V:
-
Conecte su micrófono u otro dispositivo alimentado a una entrada XLR en su interfaz usando un cable XLR. No se envían 48V a las entradas del conector jack de 6,35 mm (1/4").
-
Use el botón Seleccionar para mover los controles a la entrada correcta.
-
Pulse el botón de 48V (o el botón del software correspondiente)
El icono del botón de 48V se ilumina en verde para mostrar que está habilitado.
Ahora se enviará una alimentación fantasma de 48V a la entrada XLR seleccionada y a cualquier dispositivo conectado a la entrada XLR.
Nota
Si activa 48 V para las entradas 1 o 2 y luego conecta un conector de 6,35 mm (1/4”) a la entrada de nivel de línea o de instrumento en el panel frontal, Scarlett 18i20 desactiva automáticamente 48 V para la entrada de micrófono trasero correspondiente.
Para habilitar el botón de 48V (alimentación fantasma) desde haga clic en el botón +48V . Esto es lo mismo que presionar el botón 48V en el hardware.
|
Apagado fantasma |
Encendido fantasma |
Importante
Si envía accidentalmente alimentación fantasma de 48V a la entrada incorrecta, la mayoría de los micrófonos modernos de otros tipos, por ejemplo, dinámicos o de cinta, no se dañarán, pero algunos micrófonos más antiguos pueden dañarse. Si no está seguro, consulte la guía del usuario de su micrófono para asegurarse de que sea seguro usarlo con alimentación fantasma de 48V.
Inst , o instrumental, cambia el nivel de impedancia y de entrada de las tomas jack de 6,35 mm (1/4") en su Scarlett para que las entradas suenen lo mejor para un instrumento o para una fuente de nivel de línea. Listamos los valores de impedancia de entrada en la sección Especificaciones . Si no enciende Inst y conecta una guitarra eléctrica, el sonido resultante puede ser silencioso y tranquilo en comparación con la opción Inst habilitada.
El botón Inst (Instrumento) solo afecta a la entrada de línea de 6,35 mm (1/4") del canal seleccionado. Cambia de una entrada adecuada para dispositivos de nivel de línea a una entrada más adecuada para dispositivos de nivel de instrumento.
Para habilitar o deshabilitar el modo de instrumento para la entrada del conector jack de 6,35 mm (1/4"), pulse el botón Inst una vez. El verde muestra que Inst está habilitado y el blanco muestra que Inst está deshabilitado. Cuando habilita Inst y conecta un conector jack a Scarlett, la ganancia mínima para la entrada cambia a +7dB.
Nota
Cuando la luz de Inst es blanca, la entrada del conector jack de 6,35 mm está a nivel de línea.
Cuando Inst está habilitado (verde), puede conectar dispositivos de nivel de instrumento a las entradas de 1/4" como, entre otros:
-
guitarras eléctricas o electroacústicas directamente ya través de pedales de efectos.
-
bajos eléctricos
-
instrumentos acústicos con pastillas como violines, contrabajos, etc.
Cuando Inst está deshabilitado (blanco), puede conectar dispositivos de nivel de línea a las entradas de 6,35 mm (1/4") como, entre otros:
-
sintetizadores
-
teclados
-
cajas de ritmos
-
preamplificadores de micrófono externos
Nota
Las entradas XLR y jack de 6,35 mm (1/4") 1 y 2 en el panel frontal de su Scarlett 18i20 tienen prioridad sobre las entradas de micrófono/línea correspondientes en el panel posterior.
Si no tiene señal de algo conectado a las entradas traseras 1 y 2, verifique si tiene algo conectado a las entradas frontales 1 y 2.
Si activa 48 V para las entradas 1 o 2 y luego conecta un conector de 6,35 mm (1/4”) a la entrada de nivel de línea o de instrumento en el panel frontal, Scarlett 18i20 desactiva automáticamente 48 V para la entrada de micrófono trasero correspondiente.
Para cambiar entre instrumento y línea desde Focusrite Control 2 haga clic en el icono correspondiente y puede usar el mensaje desplegable para cambiar entre cada configuración.
|
Línea |
Instrumento |
Nota
Cuando cambia entre Inst y Line, la ganancia permanece en el último nivel que configuró.
El control automático de ganancia le permite enviar una señal a su (por ejemplo, cantar o tocar su instrumento) durante 10 segundos y deje que Scarlett establezca un buen nivel para sus preamplificadores. Si encuentra que los niveles no son los correctos, puede ajustar los controles de ganancia manualmente para afinar los niveles antes de grabar.
Para usar el control automático de ganancia:
-
Presione el botón Seleccionar para mover los controles de su preamplificador al preamplificador correcto.
-
Pulse el botón Auto blanco en su Scarlett, o el botón de software correspondiente.

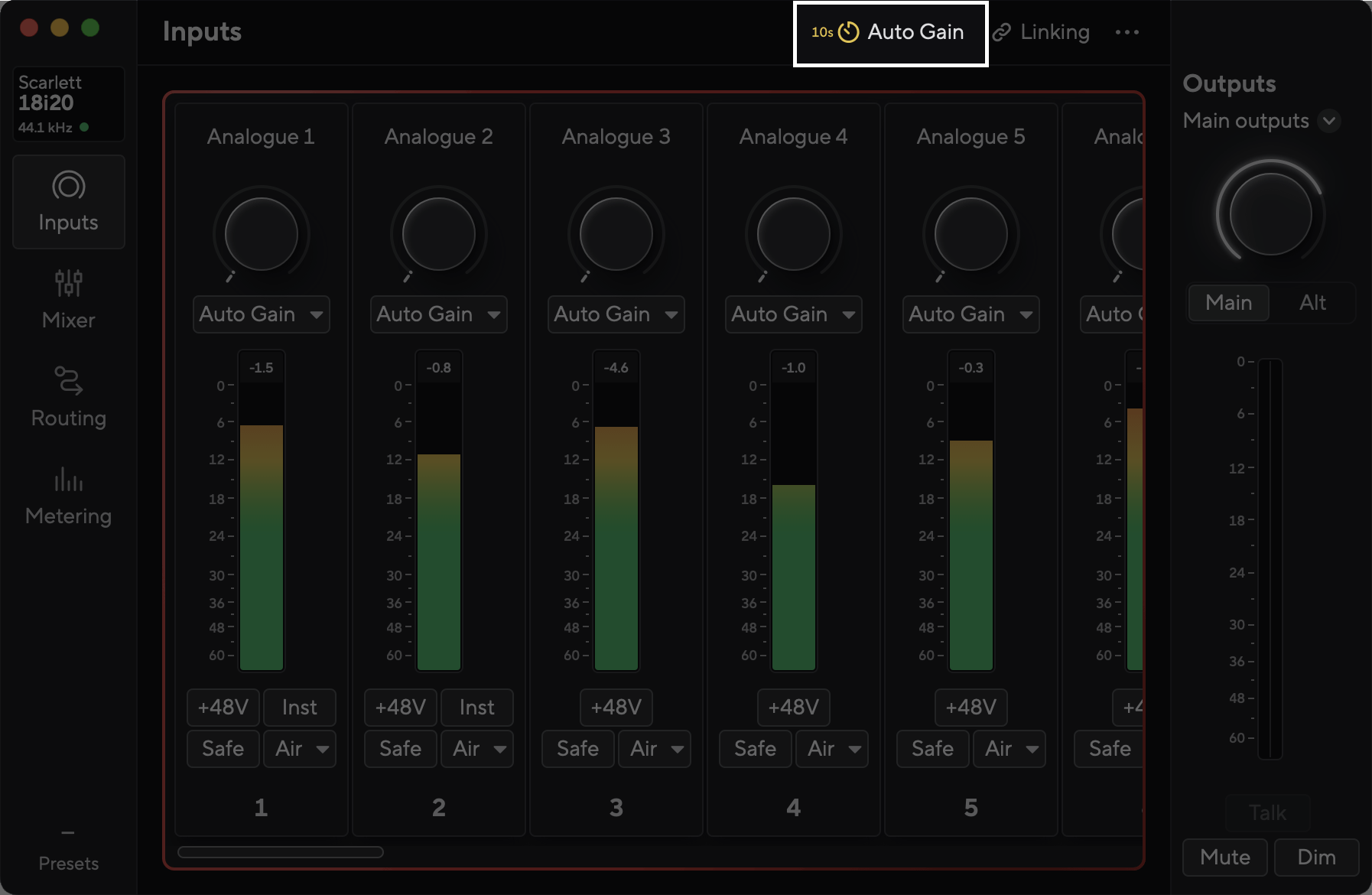

El icono Auto se ilumina en verde durante diez segundos. El Halo de ganancia correspondiente se convierte en un temporizador de cuenta regresiva de diez segundos.
-
Hable o cante frente al micrófono, o toque su instrumento durante la cuenta regresiva del control automático de ganancia. Toque como lo haría mientras está grabando para asegurarse de que el control automático de ganancia establece un buen nivel.
Si el control automático de ganancia fue correcto, el halo de ganancia se iluminará en verde antes de que el valor de ganancia se muestre en el halo de ganancia por un segundo. La ganancia ahora está configurada a un buen nivel para su grabación.
Si el control automático de ganancia, el halo de ganancia se ilumina en rojo. Consulte la sección: El halo de ganancia se volvió rojo para obtener más información.
Nota
ScarlettEl control automático de ganancia se asegura de que sus niveles estén configurados correctamente no solo usando la señal de entrada sino también teniendo en cuenta:
-
El ruido de fondo del preamplificador.
-
El silencio digital.
-
La diafonía entre canales.
-
El Golpes o golpes no deseados en sus micrófonos.
Para utilizar el control automático de ganancia en Focusrite Control 2:
-

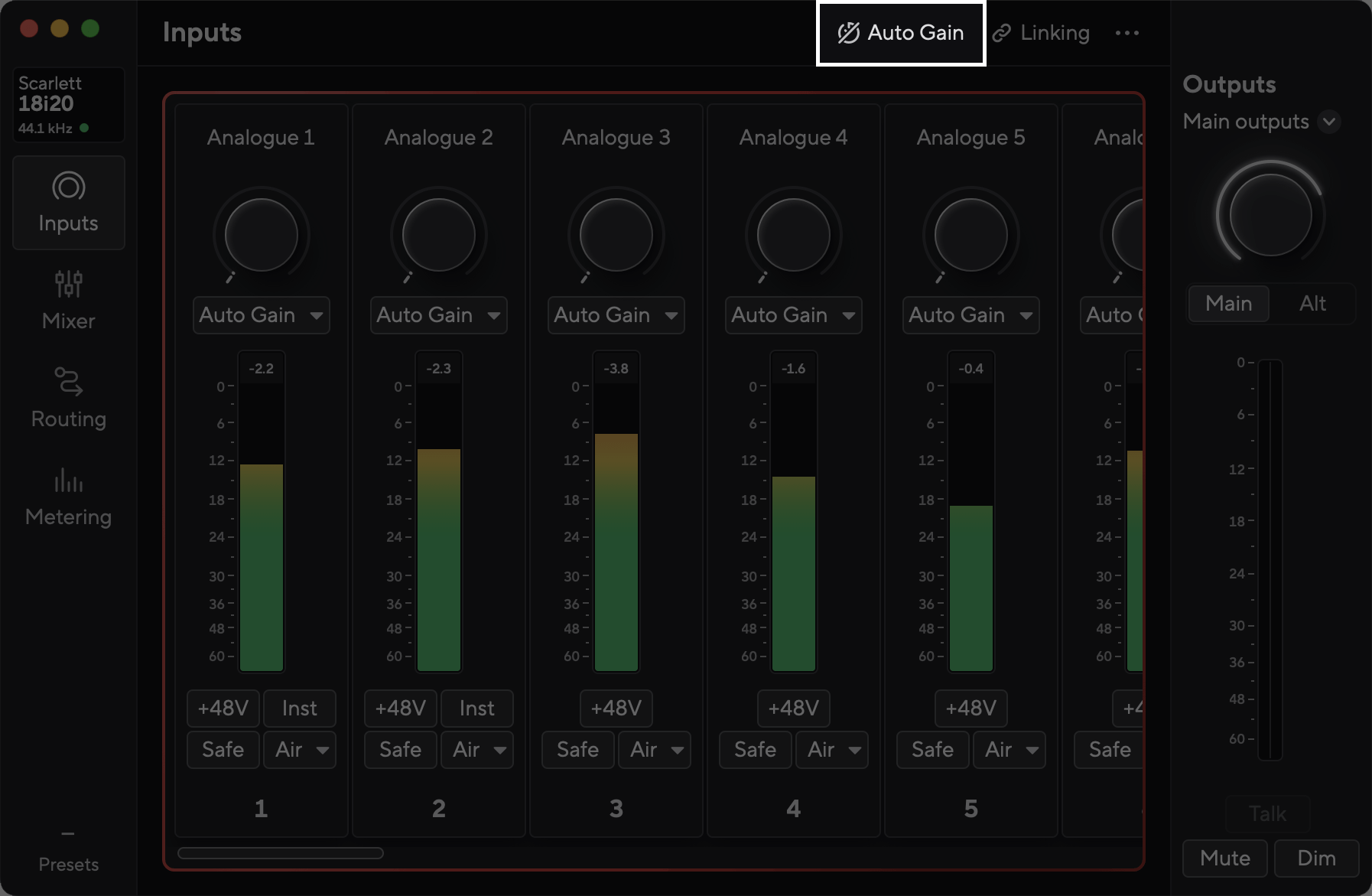

Haga clic en el botón del control automático de ganancia en Focusrite Control 2.
-
Hable o cante frente al micrófono, o toque su instrumento durante la cuenta regresiva del control automático de ganancia. Toque como lo haría mientras está grabando para asegurarse de que el control automático de ganancia establece un buen nivel.
Se inicia el proceso del control automático de ganancia y el software de halo de ganancia se convierte en un temporizador de cuenta regresiva.
Si el control automático de ganancia fue correcto, el halo de ganancia se iluminará en verde antes de que el valor de ganancia se muestre en el halo de ganancia por un segundo. La ganancia ahora está configurada a un buen nivel para su grabación.
Si la señal de entrada no es adecuada para el control automático de ganancia (por ejemplo, no hay señal), después de diez segundos, el control automático de ganancia se detiene y el halo de ganancia se ilumina en rojo durante un segundo. El retorno de ganancia vuelve al valor que estableció antes de iniciar el control automático de ganancia.
|
Halo de ganancia de hardware |
Focusrite Control 2 Ganancia automática fallida |
Antes de ejecutar el Control automático de ganancia nuevamente, asegúrese de que su entrada tenga algo conectado correctamente, si está usando un micrófono de condensador, el botón de 48V está encendido y está emitiendo sonido mientras se ejecuta el Control automático de ganancia.
El control automático de ganancia le permite enviar una señal a su (por ejemplo, cantar o tocar su instrumento) durante 10 segundos y deje que Scarlett establezca un buen nivel para sus preamplificadores. Si encuentra que los niveles no son los correctos, puede ajustar los controles de ganancia manualmente para afinar los niveles antes de grabar.
Puedes usar Auto Gain en tantos canales como quieras en tu Scarlett 18i20.
Para usar Auto Multicanal Ganancia
-
Mantenga presionado el botón Auto durante un segundo.
Cuando está en modo Ganancia automática multicanal, todos los botones Seleccionar se iluminan en verde.
-
Pulsa el botón Seleccionar para los canales para los que quieres ejecutar el autoganado.
-
Cuando estés listo, pulsa Auto de nuevo para iniciar el proceso de obtención automática en los canales seleccionados.
Nota
Para cancelar el control automático de ganancia, vuelva a presionar el botón del control automático de ganancia en cualquier momento durante el proceso. El retorno de ganancia vuelve al valor que estableció antes de iniciar el control automático de ganancia.
También puede ejecutar la ganancia automática multicanal desde Focusrite Control 2. Para hacer esto:
-
Abra Focusrite Control 2 y vaya a la pestaña de Entradas.
-

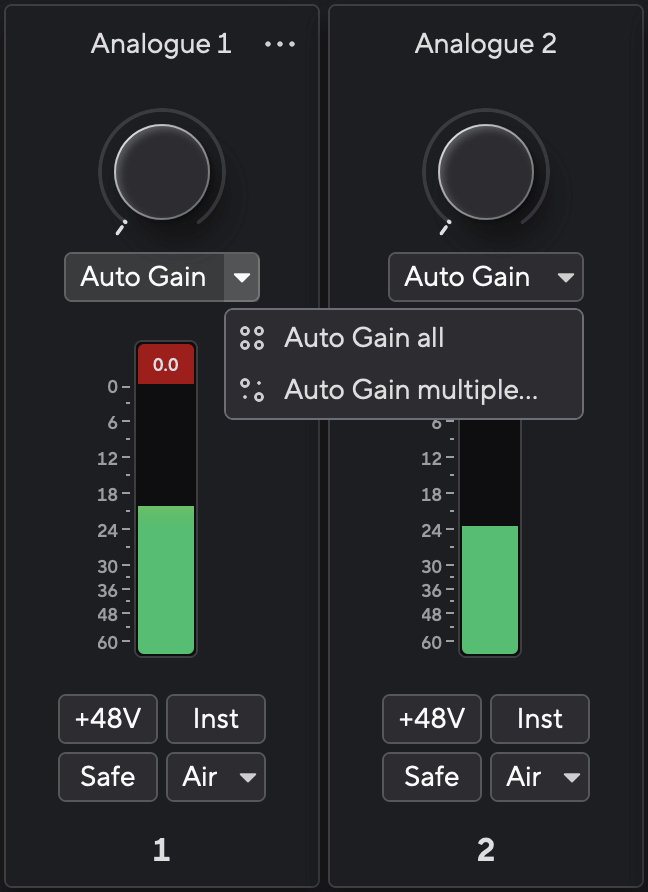

Haga clic en la flecha desplegable a la derecha del botón de Ganancia automática habitual.
-
Elija
-
Todas las Ganancias automáticas
-
La Ganancia automática múltiple le permite elegir los canales para los que desea ejecutar la Ganancia automática.
-
-
Si ha pulsado la Ganancia automática múltiple, marca los canales para los que quiere ejecutar la Ganancia automática.
-
Haga clic en
Una vez que la ganancia automática ha terminado, Focusrite Control 2 muestra los canales que han sido configurados y sus nuevos niveles de ganancia:
|
Todos los canales |
Multiples Canales |
La Ganancia automática multicanal puede fallar durante el proceso por uno, varios o todos los canales. Si esto sucede, verá uno de los dos mensajes:
|
Si la Ganancia automática falla para todos los canales, verá el mensaje fallido de la ganancia automática. |
Si la Ganancia automática falla en uno o varios canales, verá el mensaje completo de la Ganancia automática, pero con la opción de |
En ambos casos, usted puede:
-
Hacer clic en
-
Hacer clic en Cerrar y ejecutar Ganancia automática para cualquier canal fallido.
-
Hacer clic en Cerrar y ajustar manualmente la Ganancia para cualquier canal fallido.
El botón Safe aplica la función antirrecortes / Clip Safe, que ajusta automáticamente la ganancia de su preamplificador si corre el riesgo de recorte.
El recorte ocurre cuando su ganancia se establece demasiado alta para el sonido que se está grabando y su entrada sobrecarga el preamplificador. Un síntoma de recorte es la distorsión del preamplificador, que a menudo es desagradable y puede arruinar una grabación. Clip Safe lo ayuda a evitar esto, por lo que si su entrada se acerca al recorte, la función antirrecortes / Clip Safe reduce la ganancia del preamplificador, por lo que no tendrá que volver a grabar su toma.
Nota
La función antirrecortes / Clip Safe solo está disponible hasta 96 kHz, no puede usarla con frecuencias de muestreo de cuatro bandas (176,4 kHz y 192 kHz). El LED de seguridad se enciende en rojo para mostrar cuando no está disponible.
Para habilitar la función antirrecortes / Clip Safe:
-
Presione el botón Seleccionar para mover los controles de su preamplificador al preamplificador correcto.
-
Pulse el botón Safe en la interfaz o el botón del software correspondiente.
Cuando se habilita Safe, el icono Safe se ilumina en verde. El icono de Safe se ilumina en blanco cuando está deshabilitado y disponible.
Cuando tiene dos entradas seleccionadas usando Vínculo de preamplificación, Safe se aplica a ambos preamplificadores.
Sugerencia
Cuando habilita la función antirrecortes / Clip Safe, Scarlett vigila continuamente sus señales de entrada, hasta 96 000 veces por segundo, y mediante una combinación de ajuste de preamplificador analógico y DSP, la función antirrecortes / Clip Safe reduce significativamente el riesgo de recorte.
Air permite cambiar el sonido del preamplificador de Scarlett con dos modos diferentes; Air Presence de Air Presence y Harmonic Drive. Air afecta las entradas de micrófono, línea e instrumento.
El aire afecta las entradas de micrófono, línea e instrumento.
Para habilitar Air, seleccione su entrada, pulse el botón Air una vez para Air Presence, nuevamente para Air Presence y Harmonic Drive y nuevamente para apagar. El LED Air cambia de color para mostrar qué modo ha seleccionado:
|
Modo |
Descripción |
LED AIR |
Notas |
|---|---|---|---|
|
Apagado |
El preamplificador está limpio |
Blanco |
|
|
Air Presence |
Un circuito analógico aumenta la presencia de sus fuentes. |
Verde |
|
|
Air Presence y Harmonic Drive |
Añade armónicos, además del circuito de Air analógico. |
Ámbar |
Solo disponible hasta 96kHz |
Para habilitar AIR desde haga clic en el botón Air. Esto es lo mismo que pulsar el botón Air en el hardware de .
|
Air deshabilitado |
Air Presence seleccionado |
Air Presence y Drive seleccionados |
Cuando se hace clic en el botón Air de se activa el último modo Air seleccionado. Para cambiar el modo Air seleccionado (Presence o Presence y Drive), haga clic en la flecha para mostrar el menú desplegable.
|
Presencia aérea seleccionada |
Presencia aérea y conducción seleccionadas |
Nota
Air Presence & Drive solo está disponible hasta 96 kHz, no puede usarlo con frecuencias de muestreo de cuatro bandas (176,4 kHz y 192 kHz).
El botón Alt de Scarlett 18i20(alternativo) le da la posibilidad de alternar entre dos conjuntos de altavoces de monitor. Esto es útil para referenciar sus mezclas en un conjunto diferente de altavoces.

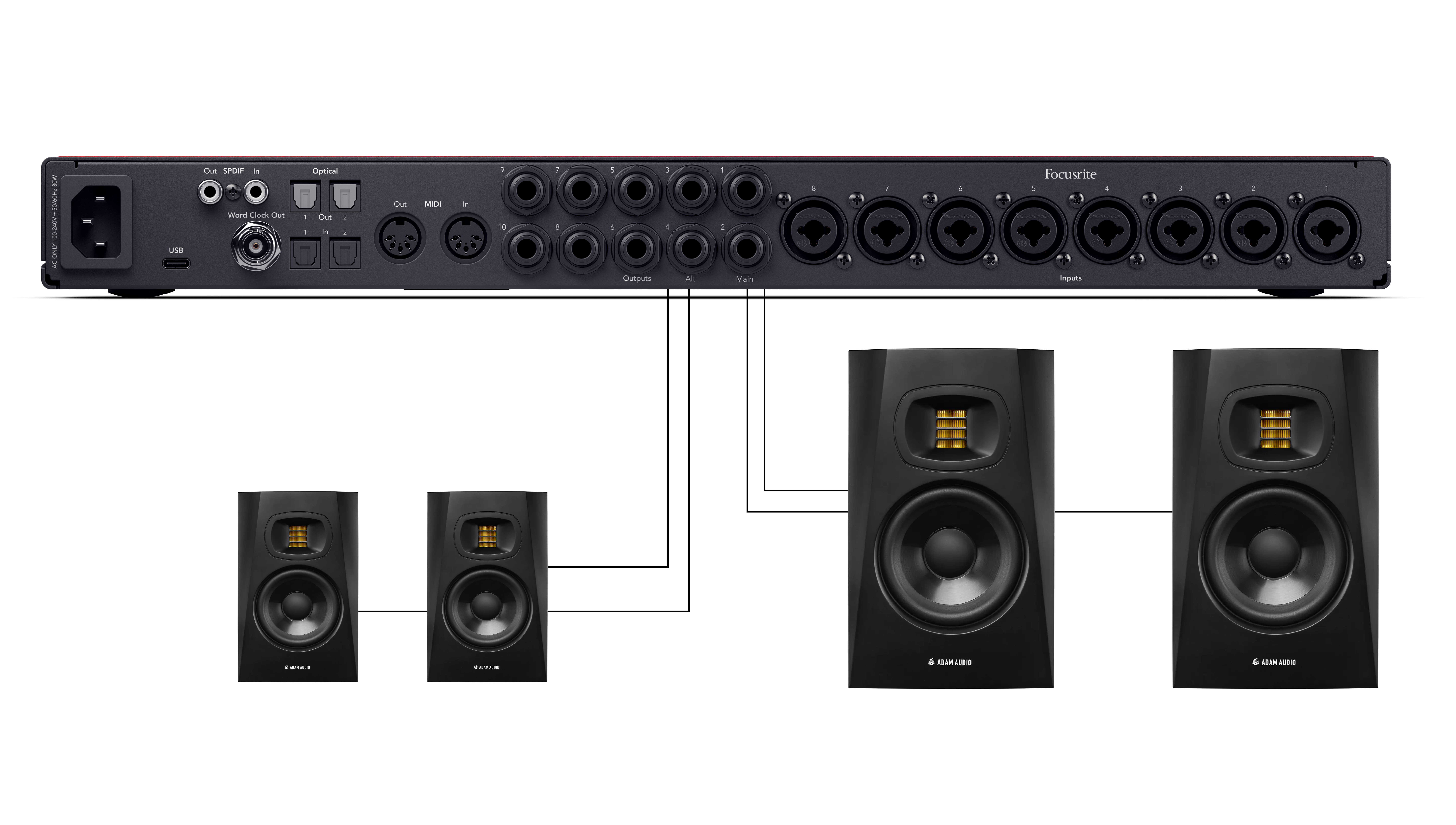

Para configurar los altavoces para el cambio de altavoz:
-
Conecte sus altavoces principales para monitorear las salidas 1-2.
-
Conecte sus altavoces alternativos para monitorear las salidas 3-4.
-
Ir a la pestaña de enrutamiento de Focusrite Control 2.
-
Haga clic en el interruptor para habilitar Cambiar altavoz sobre la lista de salidas
-
Elige la Fuente para las salidas.
Si está comprobando mezclas es probable que sea Reproducción 1 - 2 ya que la fuente sería la salida de su DAW.
Después de configurar sus monitores, puede alternar entre sus monitores principales (Salidas 1-2) y los monitores Alt (Salidas 3-4) presionando el botón Alt del panel frontal o haciendo clic en el botón Alt en Focusrite Control 2.
Cuando Alt está activo, la fuente establecida para Principal y Alt se envía a las salidas Alt en lugar de las salidas principales, y Alt luces verdes.
Nota
Cuando el altavoz está encendido, el control de salida tiene dos ajustes de volumen, uno para los altavoces principales y activado para los altavoces Alt. Cada control es independiente.
Cuando cambia entre Principal y Alt, el nivel salta a la última opción para esa configuración de altavoz, puedes establecer el nivel usando el control de Salida para cada conjunto de altavoces para que coincidan con su volumen.
Cuando desactiva y vuelve a activar el interruptor de altavoz, o reinicia tu Focusrite Control 2, el nivel de salida Alt se reinicia a -48dBFS.
El botón Dim reduce el nivel de salida que se envía a sus salidas en 18dB. Cuando está activo, Dim se ilumina en verde.
|
Deshabilitar Atenuación (blanco) |
Habilitar Atenuación(verde) |
El botón Dim es útil para permitir la conversación o para probar ideas en la sala sin detener la reproducción.
Por defecto, Dim afecta a las salidas 1 y 2 del monitor principal, pero en Focusrite Control 2 puede cambiar esto para controlar sus salidas Alt.
Para habilitar/deshabilitar Dim en Focusrite Control 2, haga clic en el botón
El botón de atenuación funciona de la misma manera que el botón de atenuación en el panel frontal de tu Scarlett 18i20 y reduce el nivel de salida que se envía a tus salidas en 18dB. Cuando está activo, Dim luce verde.
|
Atenuar. |
Oscuro. |
El botón de salida cambia los medidores 1-8 de las entradas que están midiendo a los medidores pre-fade para las salidas correspondientes. Pre-fade significa que los medidores no se ven afectados por el dial del monitor de la misma manera que el dial L y R metros se ven afectados por el dial Salida .
Cuando está activo, la salida se ilumina verde.
Por ejemplo, en lugar de los medidores que muestran los niveles de entradas analógicas 1-8, cuando la salida está activa, los medidores muestran los niveles de salida analógica 1-8.
|
Deshabilitar Salida (blanco), medición de las entradas. |
Habilitar Salida en (verde), medición de las salidas. |
Sugerencia
Para asignar señales a las diferentes salidas, vea la sección Usando la pestaña de Routing del Focusrite Control 2.
El botón Mute silencia la señal que se envía a sus salidas. Cuando está activo, Mute se ilumina en verde.
|
Deshabilitar Silencio (blanco). |
Habilitar Silencia (verde). |
Por defecto, Mute afecta a las salidas 1 y 2 del monitor principal, pero en Focusrite Control 2 puede cambiar esto para controlar sus salidas Alt.
Para habilitar/deshabilitar Mute en Focusrite Control 2, haga clic en el botón
El botón Silenciar funciona de la misma manera que el botón Silenciar en el panel frontal de tu Scarlett 18i20. Cuando está activo, Mute luce verde.
|
Silenciar. |
Silenciar. |
Los medidores de nivel de salida y nivel de salida están relacionados con las señales que van a las Salidas en la parte trasera de tu Scarlett 18i20. Los metros muestran el nivel que va a las salidas de Monitoring seleccionadas, ya sea 1-2 o 3-4 cuando Alt está encendido.
El halo alrededor del control Monitoreo en tu Scarlett 18i20 luces blancas para mostrar dónde se ajusta el control.
Los medidores de nivel de salida L y R son medidores de atenuación previa (no están afectados por la posición del control de salida) que muestran el nivel de señal que viene de su ordenador a las Salidas 1 y 2 .
En el lado derecho de Focusrite Control 2 la sección Salida es una representación visual de los medidores de control de Salida y nivel.

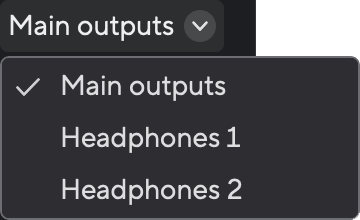

En la parte superior de la sección Salidas , puedes usar el menú desplegable para cambiar las salidas que controlas
El dial en Focusrite Control 2 es una representación por software del control Salida en el panel frontal de su Scarlett 18i20. Cuando cambia el control sobre el hardware, las actualizaciones de software, al mover el control en el panel frontal, el dial en Focusrite Control 2 se actualiza.
La sección Salida te permite controlar la función Alt, o el interruptor de altavoz. Haga clic en
Para obtener más información, consulte Interruptor de altavoz (Alt).
Los medidores de nivel de salida reflejan los medidores del panel frontal que son medidores de pre-fade (no se ven afectados por la posición del control de salida) que le muestran el nivel de señal procedente de su ordenador que van a las Salidas 1 y 2 (o 3 y 4 si habilita Alt).
El ícono de Sincronización
El indicador Sync Status es más útil cuando intentas expandir el recuento de canales usando tu Scarlett 18i20 con otro equipo conectado a las entradas o salidas digitales de tu Scarlett 18i20; el ADAT o S/PDIF IO.
Importante
Para pasar el audio, el indicador Sync Status debe lucir verde. Puede hacer esto haciendo que su líder Scarlett 18i20reloj (reloj interno) o seguidor del reloj (ADAT o S/PDIF) con un líder de reloj válido conectado.
Cuando está utilizando las entradas digitales su Scarlett 18i20 y los demás dispositivos de audio necesitan sincronizar sus relojes internos, usando señales de reloj, por lo que su audio se registra a tiempo.
Dependiendo del tipo de dispositivo digital que estés conectando a tu Scarlett 18i20 (ADAT, S/PDIF coaxial o S/PDIF óptico) debe asegurarse de que el modo de E/S digital esté configurado correctamente; para obtener más información, consulte Configuración de los modos de E/S digitales (próximamente).
Sugerencia
Si sus dispositivos de audio digital no están sincronizados correctamente, escucharemos errores audibles o el audio no pasará nada.
Hay algunos principios cuando intentas sincronizar múltiples dispositivos de audio digitales:
-
La señal de reloj se puede insertar en la señal de audio, en los mismos cables (por ejemplo, S/PDIF, o ADAT).
-
Las señales de reloj son siempre de una sola dirección, no puede enviar y recibir señales de reloj usando un cable ADAT o S/PDIF.
-
Hay Líderes de Reloj y Seguidores de Reloj.
Los dispositivos "siguen" las señales de reloj de otros dispositivos. Un dispositivo en su configuración debe ser el líder del reloj, los otros dispositivos deben ser seguidores y recibir la señal del reloj del líder del reloj.
-
Cada dispositivo con E/S digital tendrá un reloj interno y debe tener la opción de ser un líder de reloj o un seguidor de relojes.
Sugerencia
En estos ejemplos, hemos utilizado productos Focusrite para demostrar ADAT y expansión digital S/PDIF, pero recuerde, ADAT y S/PDIF son estándares universales. Por lo tanto, cualquier dispositivo con salida digital ADAT o S/PDIF funcionará con las entradas digitales de su Scarlett.
Esta es la configuración más básica e involucra un dispositivo de expansión, lo que incrementa el número de canales de tu Scarlett 18i20.
Hemos descrito los pasos para un dispositivo de expansión ADAT pero la misma teoría se aplica a los dispositivos de expansión S/PDIF.
Equipo:
-
Un preamplificador externo ADAT, como un Clarett+ de OctoPre.
-
Un cable TOSLINK (también llamado cable ADAT).
Configuración:
-
Conectado el cable TOSLINK desde el puerto ADAT Out del preamplificador ADAT al puerto ADAT In en la Scarlett 18i20.
-
Establezca el preamplificador ADAT a la velocidad interna y la frecuencia de muestreo elegida.
-
En Focusrite Control 2, ajuste el reloj Scarlett 18i20 a ADAT y la frecuencia de muestreo al preamplificador ADAT.
-
En su DAW, ajuste los canales a las entradas 13 - 20, estas son las ocho entradas de ADAT.
Nota
La Scarlett 18i20 tiene dos puertos ADAT. Con ADAT, cuando sube una banda de frecuencia de muestreo, por ejemplo, de 44,1 kHz a 88,2 kHz, el número de canales que el cable puede enviar mitades. Esto significa que con la Scarlett 18i20 puede usar dos cables para obtener ocho canales en 88,2 kHz y 96 kHz.
Para utilizar dos cables ADAT para ocho canales a frecuencias de muestreo de banda dual, configure su Modo ADAT a Dual en Focusrite Control 2preferencias de; para obtener más información, consulte Configuración de los modos de E/S digitales (próximamente)

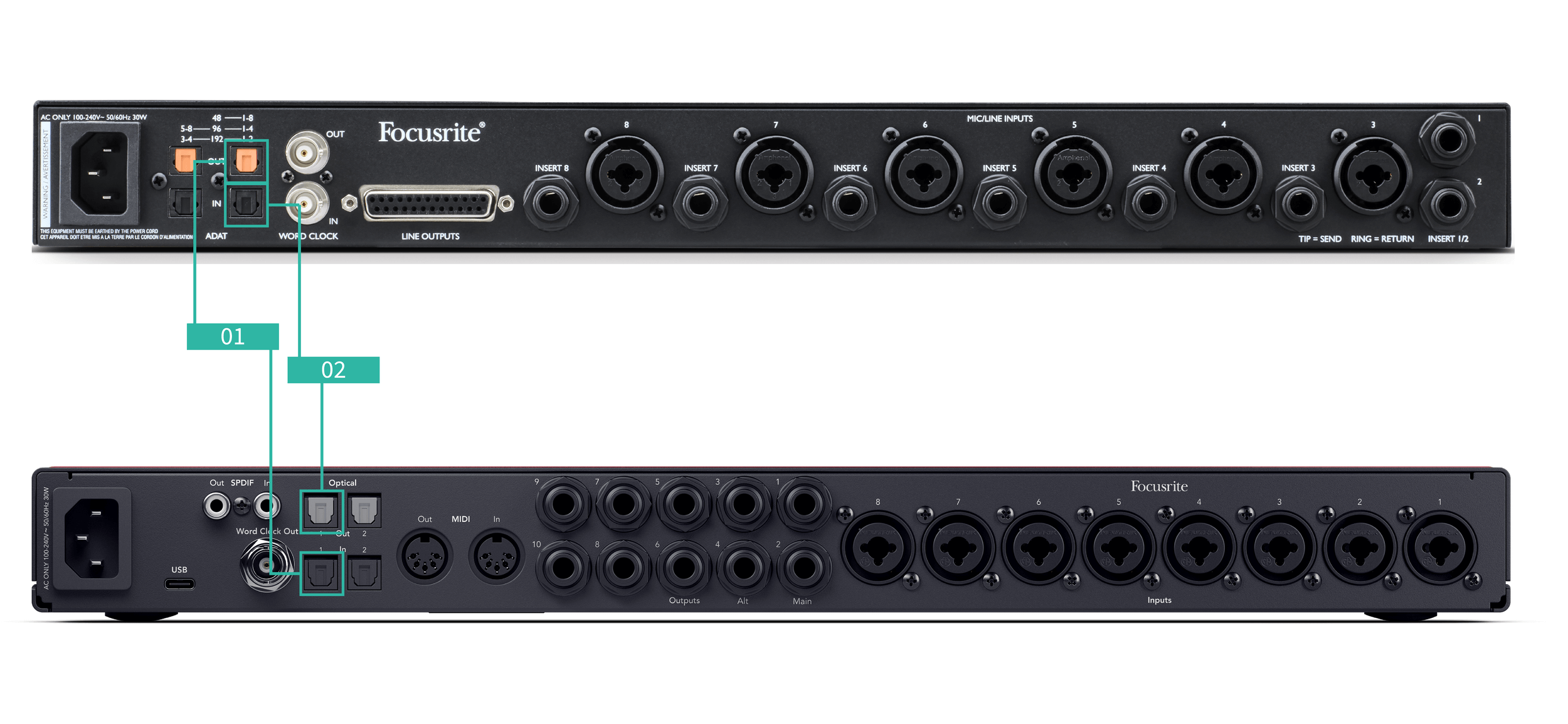

Esto es similar a la instalación 1; sin embargo, implica más cables. Es útil si solo usas tu dispositivo de expansión de forma ocasional, así que prefieres mantener tu Scarlett 18i20 como tu líder del reloj.
Hemos descrito los pasos para un dispositivo de expansión ADAT pero la misma teoría se aplica a los dispositivos de expansión S/PDIF.
Equipo:
-
Un preamplificador externo ADAT, como un Clarett+ de OctoPre.
-
Dos cables TOSLINK (también conocidos como cable ADAT).
Configuración:
-
Conectado el cable TOSLINK desde el puerto ADAT Out del preamplificador ADAT al puerto ADAT In en la Scarlett 18i20.
-
Conecte un segundo cable de TOSLINK desde el Scarlett 18i20 la salida Out de su ADAT al preamplificador del ADAT de la salida In .
Este cable es solo para enviar datos del reloj pero si el preamplificador ADAT tiene salidas, también puede enviar señales desde su computadora para obtener salidas analógicas adicionales.
-
Establezca el reloj del preamplificador ADAT a ADAT y la frecuencia de muestreo elegida.
-
En Focusrite Control 2, establezca el reloj Scarlett 18i20 en Interno y ejecute la frecuencia de muestreo al preamplificador ADAT.
-
En su DAW, ajuste los canales a las entradas 13 - 20, estas son las ocho entradas de ADAT.
Nota
La Scarlett 18i20 tiene dos puertos ADAT. Con ADAT, cuando sube una banda de frecuencia de muestreo, por ejemplo, de 44,1 kHz a 88,2 kHz, el número de canales que el cable puede enviar mitades. Esto significa que con la Scarlett 18i20 puede usar dos cables para obtener ocho canales en 88,2 kHz y 96 kHz.
Para utilizar dos cables ADAT para ocho canales a frecuencias de muestreo de banda dual, configure su Modo ADAT a Dual en Focusrite Control 2preferencias de; para obtener más información, consulte Configuración de los modos de E/S digitales (próximamente)
En esta configuración, estamos utilizando dos dispositivos de expansión: un dispositivo ADAT y un dispositivo S/PDIF. Para ADAT, puede usar un preamplificador como OctoPre o un preamplificador de micrófono. Para S/PDIF, puede conectar otra interfaz en modo independiente o un modelador de amplificador de guitarra.
Usar el Scarlett 18i20 como líder del reloj es útil si solo usa sus dispositivos de expansión ocasionalmente, así que no es necesario activarlos cada vez que utilice su Scarlett 18i20.
Equipo:
-
Un preamplificador externo ADAT, como un Clarett+ de OctoPre.
-
Un dispositivo S/PDIF, como un amplificador de guitarra.
-
Dos cables ADAT.
-
Dos cables S/PDIF.
Configuración:
-
Conectado el cable TOSLINK desde el preamplificador ADAT al puerto Out al ADAT y al puerto In en el Scarlett 18i20.
Conecte el cable S/PDIF desde el dispositivo S/PDIF al S/PDIF Out al S/PDIF In en el Scarlett 18i20.
-
Conecte un segundo cable de TOSLINK desde el Scarlett 18i20 la salida Out de su ADAT al preamplificador del ADAT de la salida In .
Conecte un segundo cable S/PDIF desde la salida Scarlett 18i20 Out del S/PDIF hasta la entrada In del dispositivo S/PDIF.
-
Establezca el reloj del preamplificador S/PDIF a S/PDIF y la frecuencia de muestreo elegida. Algunos dispositivos S/PDIF no le permiten cambiar estos ajustes, si este es el caso, consulte ….
-
Configure el reloj del Scarlett 18i20a interno y hágalo coincidir con la frecuencia de muestreo.
-
Configure el preamplificador ADAT con el reloj a ADAT y hágalo coincidir con la frecuencia de muestreo (está recibiendo su reloj de la Scarlett 18i20 a través del segundo cable ADAT).
Nota
Con frecuencias de muestreo de banda dual (88,2 kHz y 96 kHz) solo es posible obtener las siguientes configuraciones utilizando dos dispositivos:
-
Dos canales coaxiales S/PDIF y cuatro canales ADAT
-
Dos canales ópticos S/PDIF y cuatro canales ADAT
-
Ocho canales ADAT
En todas las frecuencias de muestreo, es No es posible para utilizar el S/PDIF coaxial y ambos puertos ADAT simultáneamente. Ver la Orden del canal para obtener más información sobre las posibles combinaciones de entrada.
Presiona y mantén pulsado el botón Talk para activar la conversación. Cuando está activo, Hablar luce verde, y el micrófono de talkback se dirige a las salidas de tu elección. Por defecto, las rutas de talkback a las dos salidas de los auriculares.
Cuando activa Talk, el resto de las salidas en la mezcla se atenúan 25 dB, para hacer más fácil escuchar el micrófono de conversación.

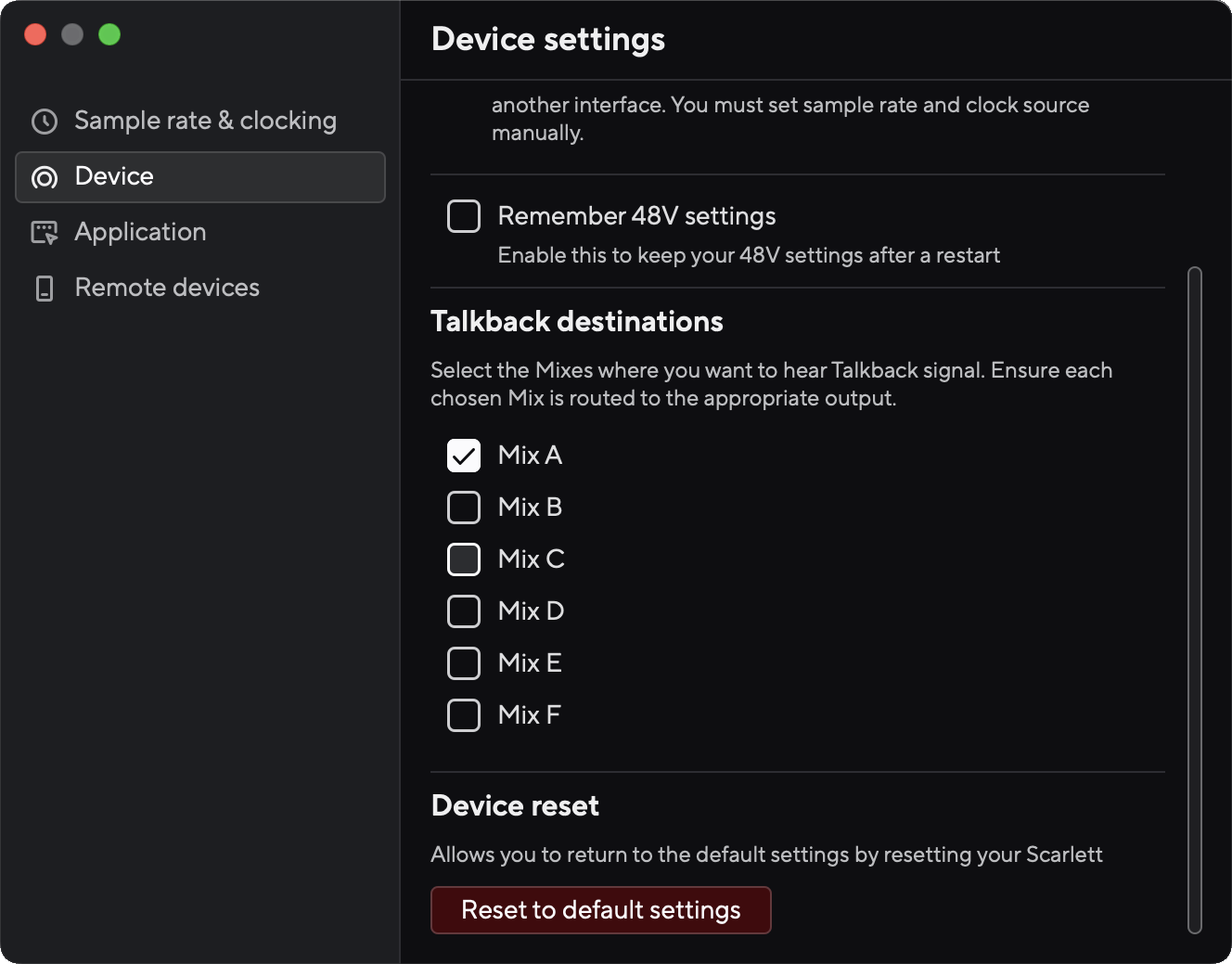

Puedes cambiar la ruta de Talkback en Focusrite Control 2 para alimentar cualquier combinación de mixes.
Por defecto, el botón Talk es 'momentario' - talkback solo está activo mientras mantienes pulsado el botón. Puedes cambiar el botón Talkback entre momentáneo o apeso desde Focusrite Control 2.
El botón de diálogo del software puede ser momentáneo o atrasado.
Haz clic y mantén pulsado el botón Habla para activar la conversación momentánea. Haz clic en el botón Habla para apretar el control.
Usando Focusrite Control 2 puede elegir a qué mezcla está enviando sus comentarios de conversación.
Su Scarlett 18i20 tiene dos salidas de auriculares. Ambas salidas de auriculares son completamente independientes de las otras salidas analógicas, por lo que pueden tener su propia mezcla dedicada.
Las salidas de los auriculares son de 6.35mm (1.4”) TRS jacks. Muchos auriculares tienen un 3. mm TRS, para conectarlos a tu Scarlett 18i20 debes usar un adaptador TRS de 6.35mm a 3.5mm.

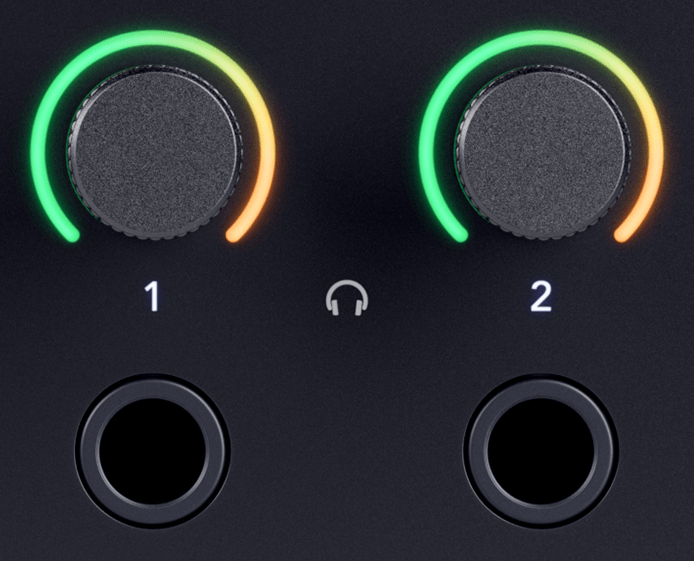

Los controles por encima del auricular de salida controlan el nivel que va a los auriculares.
Alrededor de los controles de los auriculares están los medidores halo. Estos se llenan en el sentido del reloj, desde verde hasta ámbar, para mostrar el nivel que va a las salidas de los auriculares. Los medidores son prefade, lo que significa que no se ven afectados por el ajuste de control de auriculares.
Los controles de salida de los auriculares son codificadores, por lo que puedes controlar el nivel ya sea desde el dial o en Focusrite Control 2.
Nota
Algunos auriculares y adaptadores de jack pueden tener conectores TS o TRRS, a menudo debido a micrófonos o controles de volumen incorporados. Puede que no funcione correctamente. Si encuentra problemas, utilice auriculares y un adaptador jack con conectores TRS.
Puede asignar cualquier fuente a sus auriculares, ya sea usando una Mezcla para una combinación independiente de entradas de hardware (monitorización directa) y canales de reproducción de software, o directamente enrutando una fuente, por ejemplo Software Playback 1-2.
Para configurar el enrutamiento del auricular:
-
Abrir Focusrite Control 2.
-
Ir a la pestaña Routing.
-
Encuentre la salida de sus auriculares en la lista de salida.
-
Haga clic en el menú desplegable de origen correspondiente y elija la fuente o mezcla que desea enviar a sus auriculares
La mezcla que ha creado ahora se envía a la salida de auriculares que ha seleccionado. Usted puede controlar el nivel general utilizando el control de auriculares en el Scarlett o en el software. Puede controlar diferentes partes de la mezcla usando el Mezclador en Focusrite Control 2.
Esta sección cubre todas las características de su Scarlett 18i20 panel posterior, qué hacen, cómo puede usarlos y cómo funcionan en Focusrite Control 2.
El puerto USB de Tipo C etiquetado como USB es para conectar Scarlett a su ordenador.
Utilice el cable USB-C incluido para conectarse a un puerto USB-C en su ordenador o utilice el adaptador USB-C a un adaptador para conectarse a un puerto USB-A en su ordenador.
Los puertos S/PDIF le dan dos canales de E/S digital para conectarse a otro equipo de audio con E/S S/PDIF como amplificadores de guitarra, preamplificadores de micrófonos o cualquier dispositivo con salida S/PDIF.
Nota
Los puertos S/PDIF son RCA coaxial y le recomendamos que utilice cables de 75 cables. Sin embargo, los cables RCA normales más cortos deberían funcionar.
Hay muchas maneras de conectar y relojear tu Scarlett 18i20 cuando estás usando un dispositivo externo conectado a través de S/PDIF. Para obtener información sobre las configuraciones de reloj y E/S digital, consulte la sección Sync Status Indicator .
El indicador de estado de Sincronización en tu Scarlett 18i20 debería ser verde claro. Cuando envíes audio desde el dispositivo externo a tu Scarlett 18i20 deberías ver los canales S/PDIF que entran en los canales 11-12.
La salida del reloj Word de Scarlett 18i20está ahí para que pueda enviar señales de reloj a dispositivos externos conectados a través de ADAT o S/PDIF. La razón principal para usar esta salida es si sus dispositivos ADAT externo o S/PDIF no tienen las opciones de reloj relevantes, pero puede tener una entrada de Reloj de palabras.
La palabra salida de reloj no lleva ningún audio, sólo envía señales de reloj.
La Scarlett 18i20 solo tiene una salida de Reloj de palabras, por lo que no puede recibir Reloj de palabras. Debe conectarse a la entrada del reloj Word en cualquier dispositivo externo.
Las conexiones ópticas en la parte trasera de su Scarlett 18i20 permiten conectar dispositivos externos digitalmente para expandir el conteo de canales de su Scarlett 18i20.
Nota
Su Scarlett 18i20 desactiva las entradas y salidas ópticas a frecuencias de muestreo a cuatro bandas (176,4/192 kHz.)
Los puertos de entrada y salida MIDI de Scarlett 18i20 le permiten usar Scarlett como una interfaz USB MIDI. MIDI IN recibe señales MIDI de teclados o controladores; MIDI OUT envía información MIDI a sintetizadores, cajas de ritmos o equipos controlados por MIDI.
Importante
Cuando reciba su por primera vez, MIDI está deshabilitado porque está en modo Easy Start. Para habilitar MIDI, instale y abra .
El MIDI IO no requiere ninguna configuración para usar su como una interfaz USB MIDI, sin embargo, para usar MIDI debe instalar y abrir . Los puertos MIDI de aparecen en su software compatible con MIDI para que pueda enviar o recibir datos MIDI entre su ordenador y el hardware MIDI a través de los puertos MIDI DIN de 5 pines de Scarlett.
Nota
El puerto de salida MIDI de su Scarlett 18i20 no puede funcionar como un puerto MIDI Thru.
Las salidas L y R son salidas de nivel de línea para conectar su a un amplificador o monitores activos. Las salidas son salidas de conector jack TRS balanceadas de 1/4 ", puede usarlas con cables de conector jack TRS no balanceados o TS no balanceados.
El dial de salida del panel frontal de su Scarlett 18i20 controla el nivel enviado a las salidas L y R.
Nota
Es posible utilizar conexiones desequilibradas, como jacks TS de 6.35 mm o jack a cables RCA, pero no lo recomendaríamos. Usar conexiones desequilibradas puede significar que escucha interferencias a través de sus monitores.
Si escuchas un estático, crackling o cualquier otro ruido en tus monitores, incluso cuando los sonidos no sonan, asegúrate de usar conexiones equilibradas donde puedas.
Las salidas de línea tienen características eléctricas idénticas a las salidas 1 a 2 de la línea Monitor, pero no están controladas por el control de salida.
Puede configurar las señales disponibles en estas salidas usando Focusrite Control 2 y usar las salidas para controlar altavoces adicionales en un sistema de monitoreo multicanal, como un altavoz de graves o para enviar señales a equipos de efectos externos.
El conector XLR de 3 pines AporteLos auriculares están al nivel del micrófono y están diseñados para que usted pueda conectar sus micrófonos.
Puede controlar el nivel de su micrófono usando el control de ganancia de entrada correspondiente en el panel frontal. La alimentación fantasma de 48V también está disponible si está utilizando un micrófono de condensador, puede habilitar la alimentación fantasma con el botón de 48V del panel frontal.
Puede habilitar la alimentación fantasma de 48V por canal.
