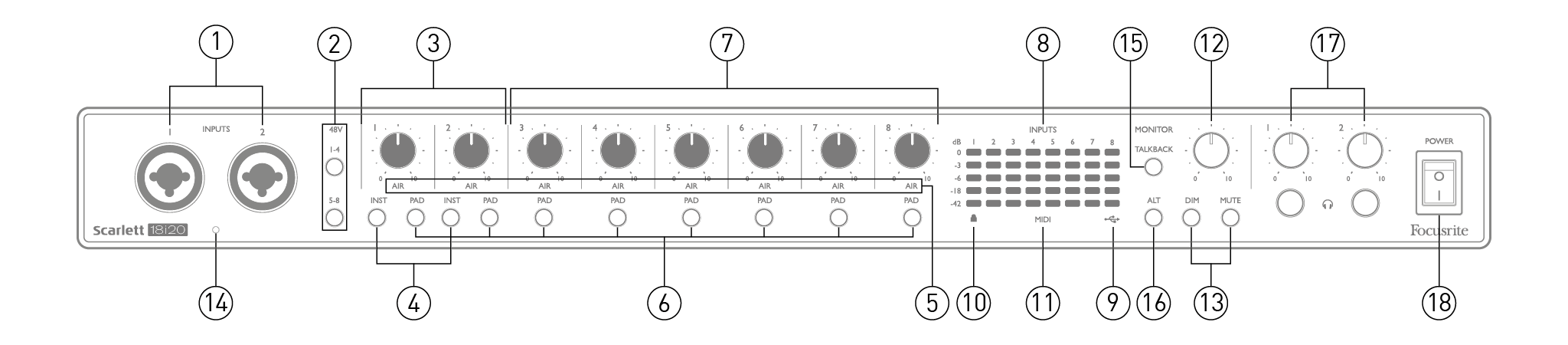

El panel frontal incluye todos los controles de ganancia de entrada y monitoreo, así como dos de los conectores de entrada para señales de micrófono, línea e instrumento.
-
Entradas 1 y 2 – Tomas de entrada “combo”: aquí se conectan micrófonos, instrumentos (p. ej., guitarra) o señales de nivel de línea. Las tomas combo aceptan conectores XLR y de ¼” (6,35 mm). Los micrófonos se conectan mediante conectores XLR: los instrumentos y las señales de nivel de línea se conectan mediante conectores jack de ¼” (6,35 mm) de tipo TS o TRS. La ganancia del preamplificador es adecuada para micrófonos cuando se inserta un conector XLR y para señales de nivel superior cuando se inserta un conector jack. No conecte nada que no sea un micrófono (p. ej., la salida de un módulo de sonido o una unidad de efectos) mediante un conector XLR, ya que el nivel de señal sobrecargará el preamplificador y provocará distorsión. Si se activa la alimentación fantasma, puede dañar su equipo.
-
48 V: dos interruptores (1-4, 5-8) que habilitan la alimentación fantasma de 48 V en los contactos XLR de los conectores Combo para las entradas de micrófono 1-4 y 5-8 respectivamente. (Tenga en cuenta que las entradas 3 a 8 están en el panel trasero). Cada interruptor tiene un LED rojo asociado que indica que se ha seleccionado la alimentación fantasma.
-
Ganancia 1 y 2: ajusta la ganancia de entrada para las señales en las entradas 1 y 2 respectivamente.
-
INST: dos interruptores que cambian la configuración de entrada para los contactos del conector en las entradas 1 y 2. Cuando se selecciona INST, el rango de ganancia y la impedancia de entrada se modifican (en relación con LINE), y la entrada se vuelve no balanceada. Esto la optimiza para la conexión directa de instrumentos (a través de un conector jack de 2 polos (TS)). Cuando INST está desactivado, las entradas son adecuadas para la conexión de señales de nivel de línea. Las señales de nivel de línea se pueden conectar de forma balanceada a través de un conector jack de 3 polos (TRS) o no balanceada a través de un conector jack de 2 polos (TS). 'INST' se ilumina en rojo cuando se selecciona el modo Instrumento. INST también se puede seleccionar desde Focusrite Control 2.
-
AIR: ocho LED amarillos que indican la selección del modo AIR para cada canal. Modo AIR, seleccionado desde Focusrite Control 2, modifica la respuesta en frecuencia de la etapa de entrada para modelar el clásico basado en transformador. Focusrite Preamplificadores de micrófono ISA.
-
PAD: ocho interruptores para seleccionar la función PAD para cada canal. El Pad se ilumina en rojo cuando está encendido, también puede habilitar el pad desde Focusrite Control 2.
El atenuador reduce el nivel de señal que llega a tu DAW en 10 dB; úsalo cuando la fuente de entrada tenga un nivel particularmente alto.
-
Ganancia 3 a 8: ajuste la ganancia de entrada para las señales en las entradas 3 a 8 respectivamente. (Tenga en cuenta que los conectores para estas entradas están en el panel trasero).
-
Medidores de entrada: ocho medidores de gráfico de barras LED de 5 segmentos que indican los niveles de señal de las ocho señales de entrada analógicas. Los medidores muestran el nivel de señal después de la etapa de ganancia de entrada y, por lo tanto, su indicación se ve afectada por los controles de ganancia. Los LED se iluminan a -42 (verde, "señal presente"),
-18 (verde), -6 (verde), -3 (amarillo) y 0 dB (rojo). Un nivel de 0 dBFS produce saturación digital y siempre debe evitarse.
-
LED activo USB: un LED verde se ilumina cuando el Scarlett Está conectado y es reconocido por su ordenador.
-
Bloqueado: un LED verde que confirma la sincronización del reloj, ya sea al Scarlett 18i20 3rd Genreloj interno o a una entrada digital externa.
-
LED MIDI: LED verde, se ilumina cuando se reciben datos MIDI en el puerto MIDI IN.
-
MONITOR – control de nivel de salida del monitor principal: normalmente controlará el nivel en las salidas del monitor principal en el panel trasero, pero se puede configurar en Focusrite Control 2 para ajustar el nivel en cualquiera de las diez salidas analógicas de la unidad.
-
DIM y MUTE: dos interruptores para controlar la 18i20Salidas de monitor de ; DIM reduce los niveles de salida en 18 dB, mientras que MUTE desactiva las salidas. Por defecto, estos interruptores afectan a las salidas de monitor PRINCIPALES 1 y 2, pero en Focusrite Control 2 Puedes configurarlos para controlar cualquiera de las salidas analógicas. Cada interruptor tiene un LED asociado (DIM: amarillo, MUTE: rojo) que indica la función seleccionada. DIM y MUTE también se pueden seleccionar desde Focusrite Control 2.
-
Micrófono de conversación
-
TALKBACK: mantenga pulsado este botón para activar el talkback. Cuando está activo, 'TALKBACK' se ilumina en verde y el micrófono talkback [14] puede dirigirse al 18i20de las diversas salidas. Por defecto, el talkback se enruta a las dos salidas de auriculares [17], pero el enrutamiento se puede configurar en Focusrite Control 2 para alimentar cualquier combinación de salidas. Este botón es 'momentáneo': la función de intercomunicación solo está activa mientras se mantiene pulsado. La intercomunicación también puede activarse, de forma momentánea o con retención, desde Focusrite Control 2.
-
ALT – cuando la función ALT está habilitada en Focusrite Control 2Al pulsar este botón, la mezcla principal del monitor se desvía de las SALIDAS DE LÍNEA PRINCIPALES 1 y 2 a las SALIDAS DE LÍNEA ALTERNATIVAS 3 y 4. Conecte un par de altavoces de monitor secundarios a las salidas ALT y seleccione ALT para alternar entre los monitores principales y el par secundario. 'ALT' se ilumina en verde cuando se selecciona. Esta función también se puede seleccionar desde Focusrite Control 2. (Tenga en cuenta que cuando ALT está habilitado, las salidas de línea que no se utilizan se silencian: por ejemplo, para usar las salidas de línea 3 y 4 para otro propósito, primero desactívelas en Focusrite Control 2.)
-
Volumen de auriculares 1 y 2: conecte uno o dos pares de auriculares a los dos conectores jack TRS de ¼” (6,25 mm) situados debajo de los controles. Las salidas de auriculares siempre llevan las señales que actualmente se dirigen a las salidas analógicas 7/8 y 9/10 (como pares estéreo). Focusrite Control 2.
-
ALIMENTACIÓN – Interruptor de alimentación de CA.
-

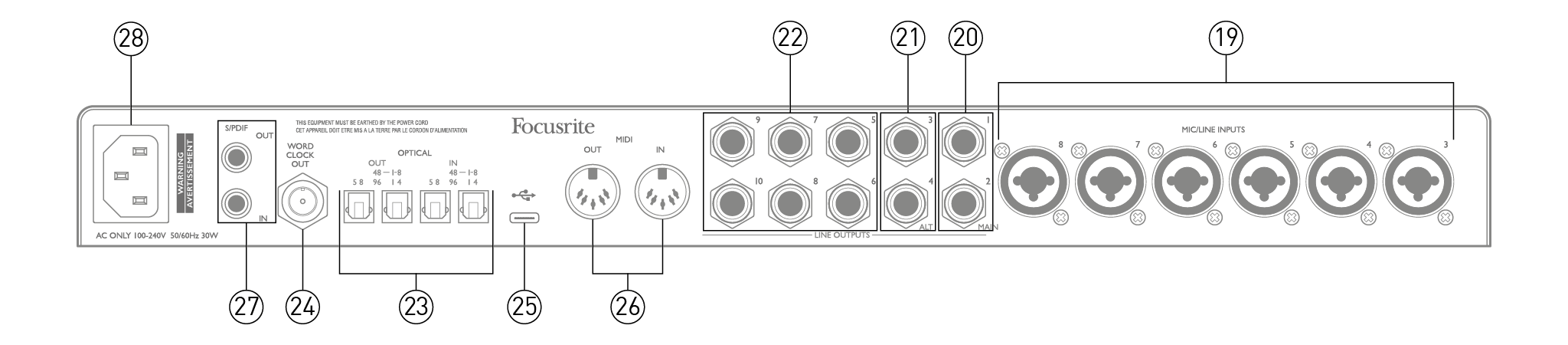

ENTRADAS DE MICRO/LÍNEA 3 a 8: conectores de entrada de tipo combo: conectan otros micrófonos o señales de nivel de línea a través de conectores XLR o de ¼” (6,35 mm) según corresponda. Se pueden utilizar conectores TRS (balanceados) o TS (no balanceados) de ¼” para señales de nivel de línea.
-
SALIDAS DE LÍNEA 1 y 2 (PRINCIPAL): dos salidas de línea analógicas balanceadas en conectores jack de ¼” (6,35 mm); utilice conectores TRS para una conexión balanceada o conectores TS para una conexión no balanceada. Recomendamos el uso de conexiones balanceadas siempre que sea posible para minimizar los problemas de conexión a tierra y zumbido. Generalmente se utilizarán para alimentar los altavoces principales izquierdo y derecho de su sistema de monitorización. Sin embargo, las señales en las salidas pueden definirse en Focusrite Control 2.
-
SALIDAS DE LÍNEA 3 y 4 (ALT) – conecte aquí un par secundario de altavoces de monitor. Para usar la función ALT del 18i20, las salidas son eléctricamente idénticas a las Salidas de línea 1 y 2. Las señales en las salidas se pueden definir en Focusrite Control 2.
-
SALIDAS DE LÍNEA 5 a 10: seis salidas de línea adicionales con características eléctricas idénticas a las Salidas de línea 1 a 4. Las señales disponibles en estas salidas se definen en Focusrite Control 2y se puede utilizar para controlar los altavoces adicionales en un sistema de monitorización multicanal, o para controlar procesadores de efectos externos.
-
ENTRADA Y SALIDA ÓPTICA: cuatro conectores TOSLINK para manejar ocho canales de audio digital en formato ADAT a frecuencias de muestreo de 44,1/48 kHz o 88,2/96 kHz. A una frecuencia de muestreo de 44,1/48 kHz, solo se utiliza el puerto derecho de cada par; a una frecuencia de muestreo de 88,2/96 kHz, se utilizan ambos puertos, el derecho transportando los canales ADAT 1-4 y el izquierdo los canales ADAT 5-8. (Tenga en cuenta que la entrada y salida ópticas se desactivan cuando se utilizan frecuencias de muestreo de 176,4/192 kHz). El puerto izquierdo de cada par (ENTRADA y SALIDA) se puede configurar para recibir y transmitir una señal S/PDIF de dos canales desde/hacia una fuente externa equipada con E/S S/PDIF ópticas: esta opción se selecciona desde Focusrite Control 2Para obtener más detalles, consulte las tablas de listado de canales en la sección del Apéndice.
-
SALIDA DE WORD CLOCK: un conector BNC que lleva la Scarlett 18i20 3rd GenReloj de palabras de ; esto puede usarse para sincronizar otros equipos de audio digitales que forman parte del sistema de grabación. La fuente de sincronización del reloj de muestra utilizada por el Scarlett 18i20 3rd Gen se selecciona desde Focusrite Control.
-
-
MIDI IN y MIDI OUT: conectores DIN estándar de 5 pines para la conexión de equipos MIDI externos. Scarlett 18i20 3rd Gen actúa como una interfaz MIDI, permitiendo que los datos MIDI hacia/desde su computadora se distribuyan a dispositivos MIDI adicionales.
-
S/PDIF IN and OUT: dos conectores fonocaptores (RCA) que transportan señales de audio digital de dos canales hacia dentro o hacia fuera del Scarlett 18i20 3rd Gen, en formato S/PDIF. Tenga en cuenta que las entradas y salidas S/PDIF no están disponibles a frecuencias de muestreo de 176,4/192 kHz. Consulte las tablas de listado de canales en la sección Apéndice para obtener más detalles.
-
Alimentación de CA: toma IEC estándar.
El Scarlett 18i20 3rd Gen debe conectarse a la red eléctrica de CA con el cable de alimentación de CA suministrado. Enchufe el conector IEC en el zócalo IEC del panel trasero. Cuando utilice el Scarlett 18i20 3rd Gen con una computadora (es decir, no como un mezclador “independiente”), recomendamos que la unidad no se encienda hasta que se haya realizado la conexión USB.
Para conectar el Scarlett 18i20 3rd Gen Para conectarse a la red eléctrica de CA, utilice el cable de alimentación de CA suministrado. Inserte el conector IEC en el zócalo IEC del panel trasero. Scarlett 18i20 3rd Gen con una computadora (en lugar de como un mezclador “independiente”), encienda el dispositivo solo después de conectar el cable USB.
Tipos de puertos USB: El Scarlett 18i20 3rd Gen Tiene un único puerto USB 2.0 tipo C (en el panel trasero). Una vez que se complete la instalación del software, conecte el Scarlett 18i20 3rd Gen a su computadora; si su computadora tiene un puerto USB Tipo A, utilice el cable USB Tipo A a Tipo C que viene con la unidad. Si su computadora tiene un puerto USB Tipo C, obtenga un cable Tipo C a Tipo C de un proveedor de computadoras.
Estándares USB:Tenga en cuenta que debido a que el Scarlett 18i20 3rd Gen es un dispositivo USB 2.0, la conexión USB requiere un puerto compatible con USB 2.0 en su computadora. No funcionará con puertos USB 1.0/1.1; sin embargo, un puerto USB 3.0 admitirá un dispositivo USB 2.0.
Cuando se haya conectado el cable USB, encienda el Scarlett 18i20 3rd Gen Enciéndalo con el interruptor de encendido del panel trasero.
El Scarlett 18i20 3rd Gen es compatible con cualquier DAW basado en Windows que admita ASIO o WDM o cualquier DAW basado en Mac que utilice Core Audio. Después de seguir el procedimiento de Introducción, puede comenzar a utilizar su Scarlett 18i20 3rd Gen con el DAW de tu elección.
Tenga en cuenta que es posible que su DAW no seleccione automáticamente el Scarlett 18i20 3rd Gen como su dispositivo de E/S predeterminado. Debe seleccionarlo manualmente USB ASIO de Focusrite como el controlador de tu DAW Configuración de audio* página. Consulta la documentación de tu DAW (o los archivos de ayuda) si no estás seguro de dónde seleccionar el controlador ASIO/Core Audio. El siguiente ejemplo muestra la configuración correcta en Ableton Live Lite Preferencias panel (se muestra la versión de Windows).
*Nombre típico. La terminología puede variar entre los distintos DAW.
Una vez que el Scarlett 18i20 3rd Gen está configurado como el dispositivo de audio preferido* en su DAW, todas las entradas y salidas aparecen en las preferencias de E/S de audio de su DAW. Según su DAW, es posible que deba habilitar ciertas entradas o salidas antes de usarlo.
Los dos ejemplos que aparecen a continuación muestran dos entradas y dos salidas habilitadas en las páginas de configuración de entrada y salida de Ableton Live.
|
|
|
*Nombre típico. La terminología puede variar entre los distintos DAW.
Dos entradas adicionales, entradas 9/10 se enumeran en la página de configuración de entrada de las preferencias de E/S de su DAW. Estas son entradas de "bucle" virtuales dentro del software, no entradas físicas adicionales. Puede usar Loopback para grabar pistas de DAW desde fuentes dentro de su computadora, por ejemplo, desde un navegador web. Focusrite Control incluye un Bucle de retorno 1-2 Pestaña de mezcla, donde puedes elegir qué entradas grabar.
El Scarlett 18i20 3rd Gen es una excelente opción para diversas aplicaciones de grabación y monitoreo. A continuación se muestran algunas configuraciones típicas.

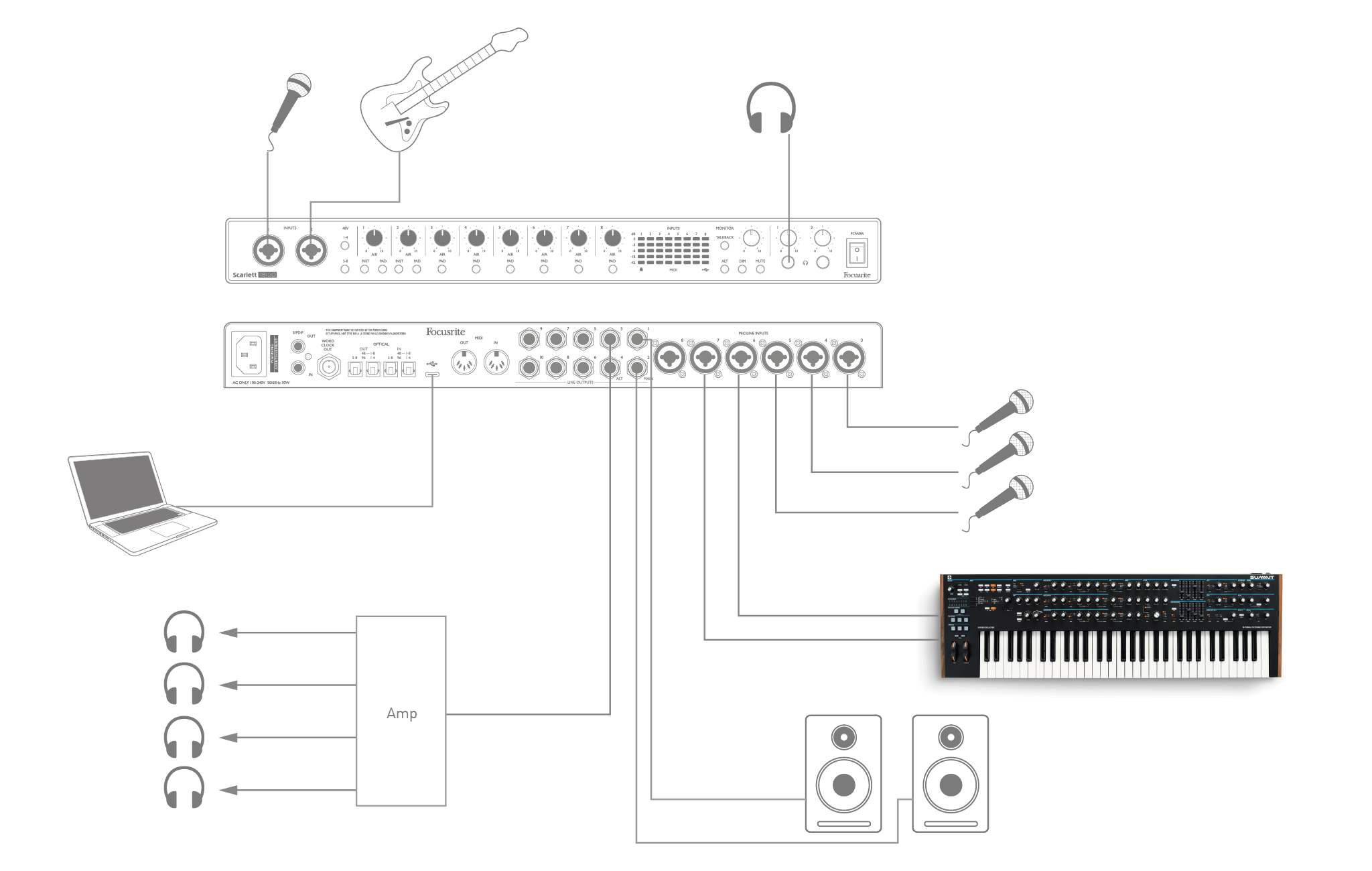

Esta configuración muestra una configuración típica para grabar un grupo de músicos con software DAW en Mac o PC.
Se muestra una selección de fuentes (micrófonos, guitarra y un teclado) conectadas al Scarlett 18i20 3rd GenEntradas de . Solo las entradas 1 y 2 se pueden configurar para aceptar instrumentos directamente, por lo que hemos optado por conectar la guitarra a la entrada 2. Asegúrese de que INST esté seleccionado para esta entrada.
La conexión a la PC o Mac con software DAW se realiza a través del cable USB suministrado. Este transportará todas las señales de entrada y salida entre la DAW y el Scarlett 18i20 3rd GenUna vez configurada la configuración de audio en el DAW, cada fuente de entrada se enrutará a su propia pista DAW para grabación.
El término "latencia" aparece con frecuencia en los sistemas de audio digital. En el caso de la aplicación de grabación DAW descrita anteriormente, la latencia es el tiempo que tardan las señales de entrada en pasar por el ordenador y el software de audio, y volver a salir a través de la interfaz de audio.
Si bien no suele ser un problema en la mayoría de las grabaciones sencillas, en ciertas circunstancias la latencia puede resultar problemática para un intérprete que desea grabar mientras monitoriza sus señales de entrada. Esto podría ocurrir si necesita aumentar el tamaño del búfer de grabación de su DAW, lo cual podría ser necesario al grabar sobregrabaciones en un proyecto particularmente grande que utilice muchas pistas, instrumentos virtuales y plugins de efectos.
Los síntomas comunes de una configuración de búfer demasiado baja podrían ser audio con fallos (clics y chasquidos) o una carga de CPU particularmente alta dentro de su DAW (la mayoría de los DAW tienen una función de monitoreo de CPU). La mayoría de los DAW le permiten ajustar el tamaño del búfer desde su Preferencias de audio* página de control.
El Scarlett 18i20 3rd Gen, con Focusrite Control, permite una “monitorización de latencia cero”, lo que supera este problema. Puede enrutar sus señales de entrada directamente a la Scarlett 18i20 3rd GenLas salidas de auriculares de . Esto permite que los músicos se escuchen a sí mismos con una latencia ultrabaja, es decir, efectivamente en "tiempo real", junto con la reproducción de la computadora. Las señales de entrada a la computadora no se ven afectadas de ninguna manera por esta configuración. Sin embargo, tenga en cuenta que los efectos que se agreguen a los instrumentos en vivo mediante complementos de software no se escucharán en los auriculares, aunque los efectos seguirán presentes en la grabación.

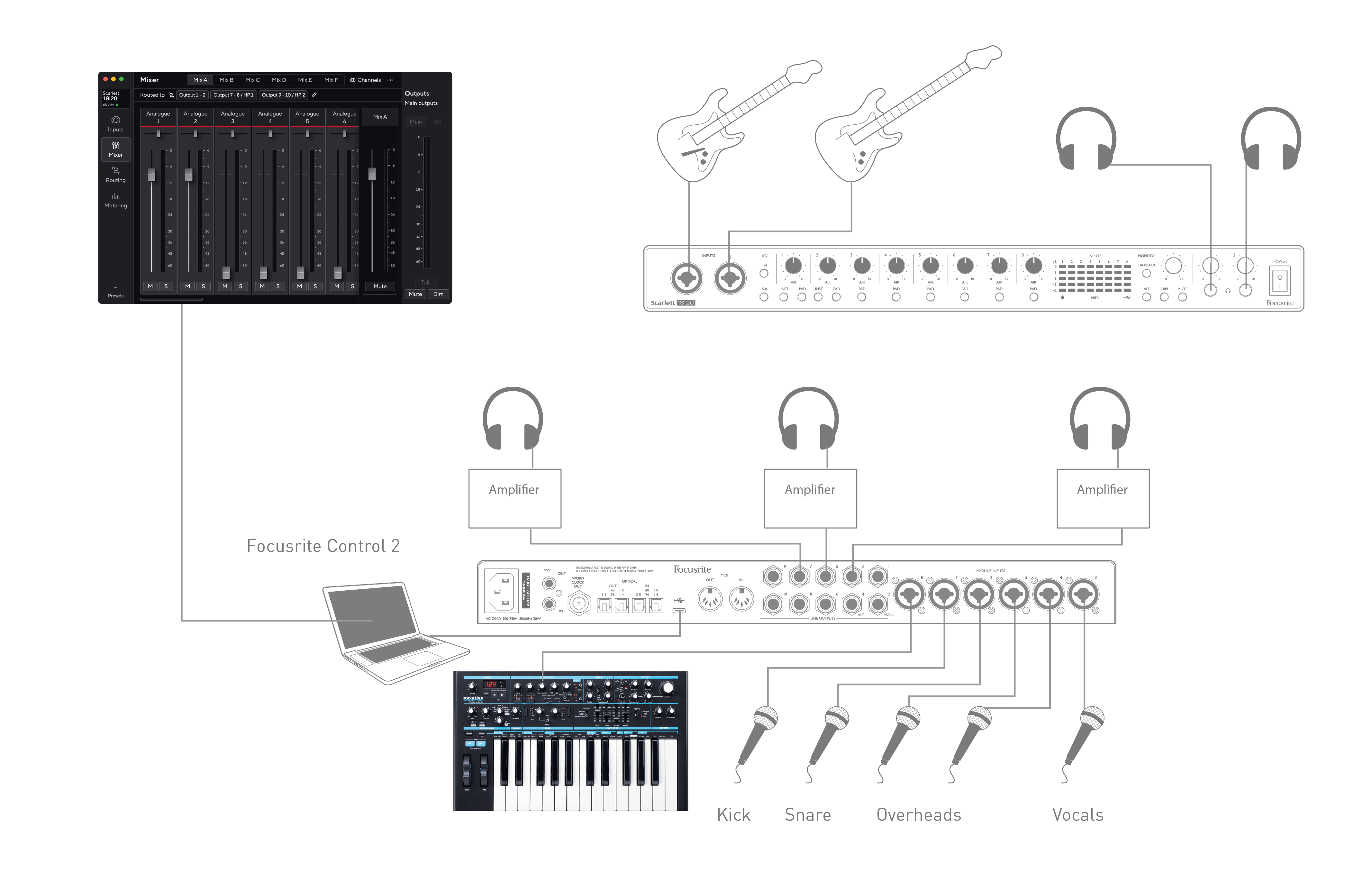

En el ejemplo, cada uno de los miembros de la banda recibe su propia mezcla de monitor, porque cada uno tiene su “propia” Scarlett 18i20 3rd Gen salida. Focusrite Control te permite definir hasta ocho mezclas independientes, y estas mezclas pueden incluir pistas DAW grabadas previamente, así como las señales de entrada actuales.
Al usar la monitorización directa, asegúrese de que su software DAW no esté configurado para enrutar ninguna entrada (lo que está grabando actualmente) a ninguna salida. Si lo está, los músicos se escucharán a sí mismos "dos veces", con una señal que se percibe como un eco retardado.
Las salidas principales de jack de 1/4” del panel trasero (salidas de línea 1 y 2) se utilizarán normalmente para controlar los altavoces de monitorización principales. Los monitores activos incorporan amplificadores internos con control de volumen y pueden conectarse directamente. Los altavoces pasivos requerirán un amplificador estéreo independiente; las salidas del panel trasero deben conectarse a las entradas del amplificador.

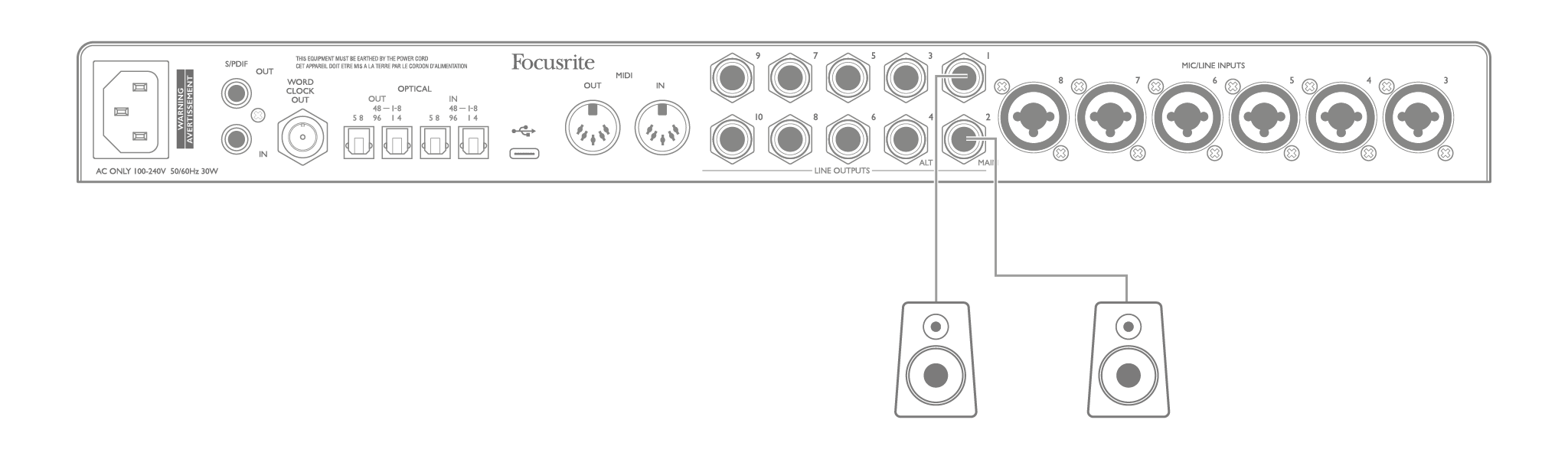

Conexión de altavoces activos:

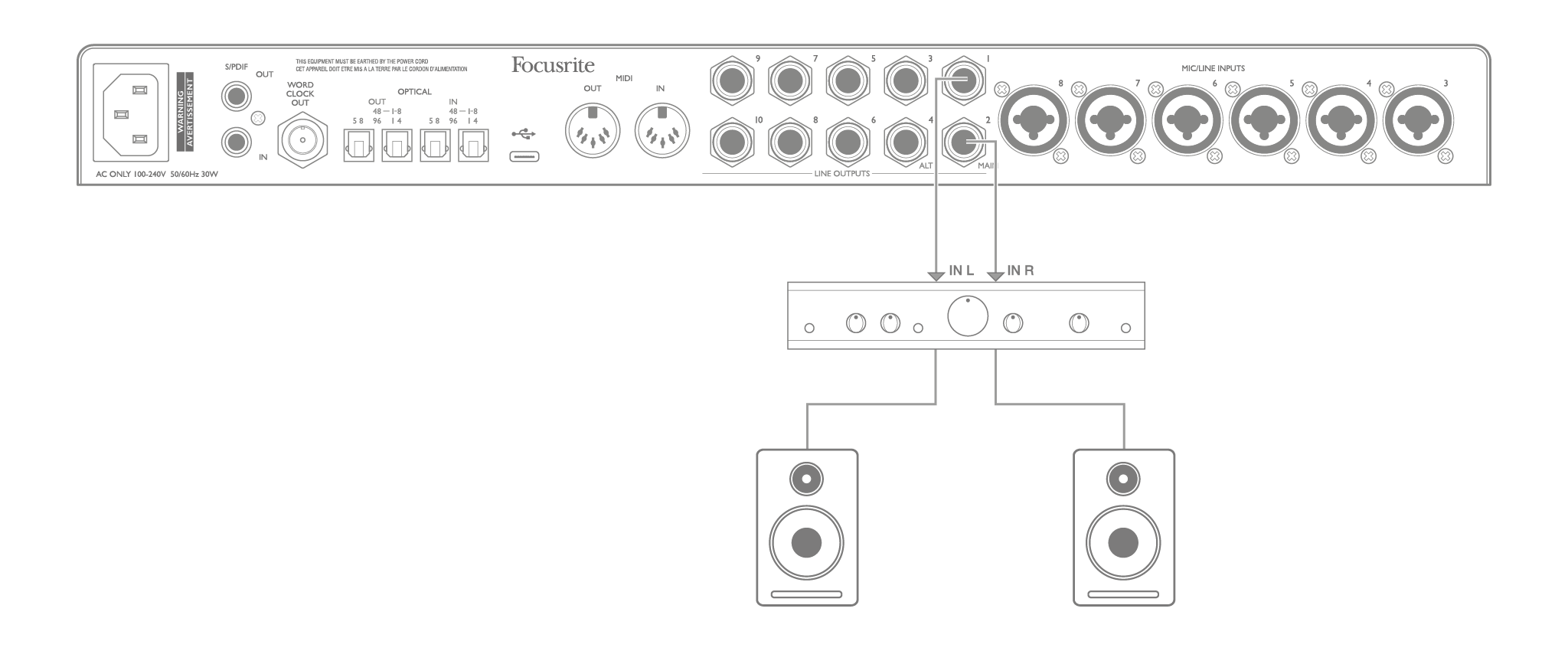

Conexión de altavoces pasivos a un amplificador estéreo:
Todos los conectores de salida de línea son tomas jack de 3 polos (TRS) de 6,35 mm (¼") y están balanceados electrónicamente. Los amplificadores de alta fidelidad (hi-fi) y los monitores autoamplificados pequeños suelen tener entradas no balanceadas, ya sea mediante tomas RCA o a través de un conector jack de 3,5 mm de 3 polos para conexión directa a un ordenador. En ambos casos, utilice un cable con conectores jack en un extremo.
Los monitores activos profesionales y los amplificadores de potencia profesionales suelen tener entradas balanceadas.
Al mezclar, es posible que desees utilizar varios pares de altavoces adicionales (de campo medio, de campo cercano, etc.) para comprobar qué tan bien se traduce tu mezcla a otros tipos de altavoces. Puedes conectar pares de altavoces adicionales a otros pares de salidas de línea (por ejemplo, campos cercanos a las salidas de línea 3 y 4, campos medios a las salidas de línea 5 y 6) y alternar entre ellos en Focusrite Control. Scarlett 18i20 3rd GenSe ha incluido la función ALT (ver más abajo) para facilitar el uso de un segundo par de monitores.
Atención
Si los altavoces y el micrófono están activos al mismo tiempo, corres el riesgo de generar un bucle de retroalimentación de audio. Recomendamos apagar (o bajar el volumen) de los altavoces de monitorización durante la grabación y usar auriculares al grabar pistas adicionales.
El Scarlett 18i20 3rd GenLa función ALT de 's facilita la adición de un segundo par de monitores: conecte el segundo par a las SALIDAS DE LÍNEA 3 y 4. Después de habilitar Cambio de altavoces En Focusrite Control, puedes cambiar entre tus monitores principales y el par secundario haciendo clic en el panel frontal o En pantalla PRINCIPAL y ALT Botones. Cuando ALT está activo, la salida de mezcla principal se enviará a las SALIDAS DE LÍNEA 3 y 4 en lugar de 1 y 2, y el LED ALT verde se iluminará para confirmarlo.

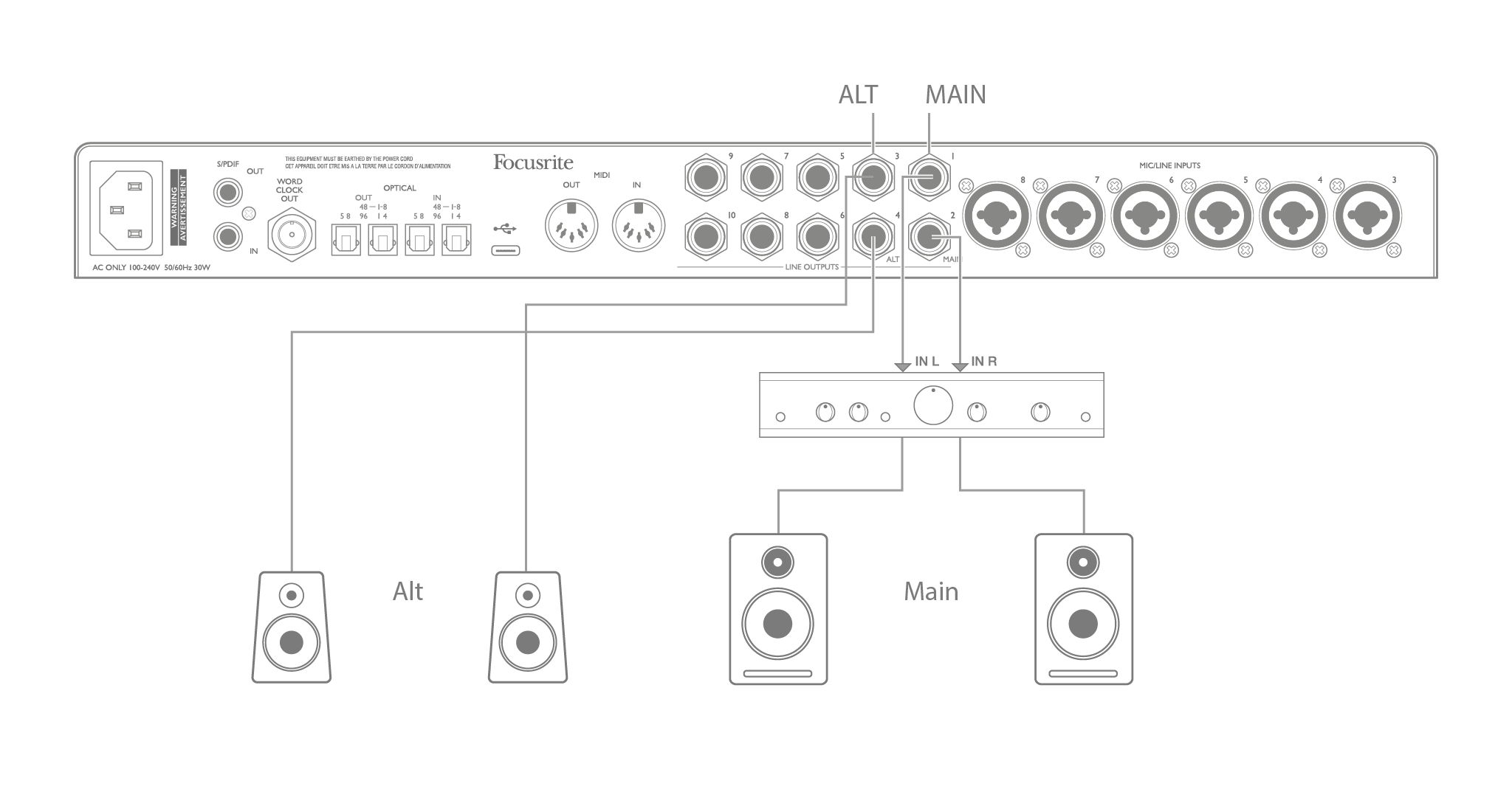

En el siguiente ejemplo, mostramos altavoces pasivos con un amplificador de potencia separado como monitores principales y altavoces activos como par secundario, pero, por supuesto, se puede utilizar cualquier tipo de monitor que prefiera en cualquier caso.
Porque el Scarlett 18i20 3rd Gen Está equipado con diez salidas de línea, por lo que es ideal para su uso cuando se trabaja con formatos de sonido multicanal: LCRS, surround 5.1 o 7.1 surround, por ejemplo.
Para enrutar cada canal a la salida correcta, deberá enrutar las salidas del DAW a las salidas de línea en Focusrite Control 2 (p. ej., Salida 1 de DAW > Salida de línea 1, Salida 2 de DAW > Salida de línea 2, etc.).

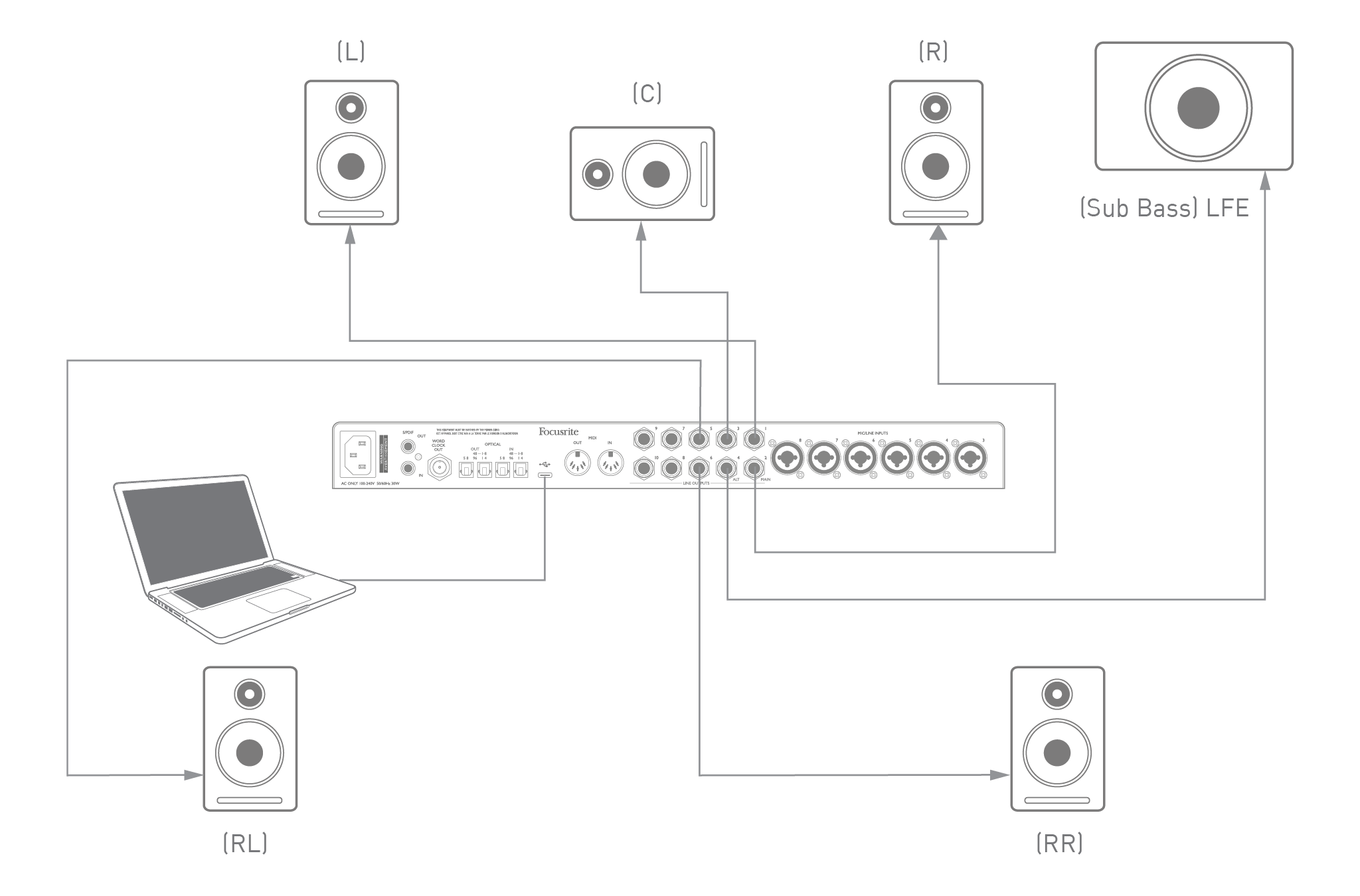

El siguiente ejemplo muestra cómo conectar los seis altavoces al Scarlett 18i20 3rd Gen en una disposición de monitoreo envolvente 5.1.
Usuarios de Windows:
En Windows, el sonido envolvente se puede utilizar tanto en software compatible con ASIO multicanal como en aplicaciones que no sean ASIO (utilizando nuestro controlador). En la mayoría de los casos, será su DAW y, en general, las DAW capaces de mezclar en sonido envolvente le permiten configurar la asignación de altavoces en la configuración de la DAW. Preferencias de salida de audio o Configuración de E/S página.
Consulte la guía del usuario (o los archivos de ayuda) de su DAW para obtener orientación sobre cómo configurar las salidas para la mezcla envolvente con la configuración de altavoces que desea utilizar.
Para configurar el sonido envolvente en aplicaciones que no sean ASIO:
-
Haz clic con el botón derecho en el icono de Focusrite Notifier en la barra de tareas de Windows y haz clic para abrir el Panel de sonido de Windows.
-
Haga clic en el dispositivo Focusrite que aparece en la pestaña Reproducción para resaltarlo.
-
Haga clic en el botón Configurar.
-
Seleccione un formato multicanal, la opción que elija dependerá de cómo esté utilizando su Scarlett.
-
Ir a Focusrite Control 2 y haga clic en Archivo > Preajustes > Enrutamiento directo para configurar el enrutamiento uno a uno.
Usuarios de Mac:

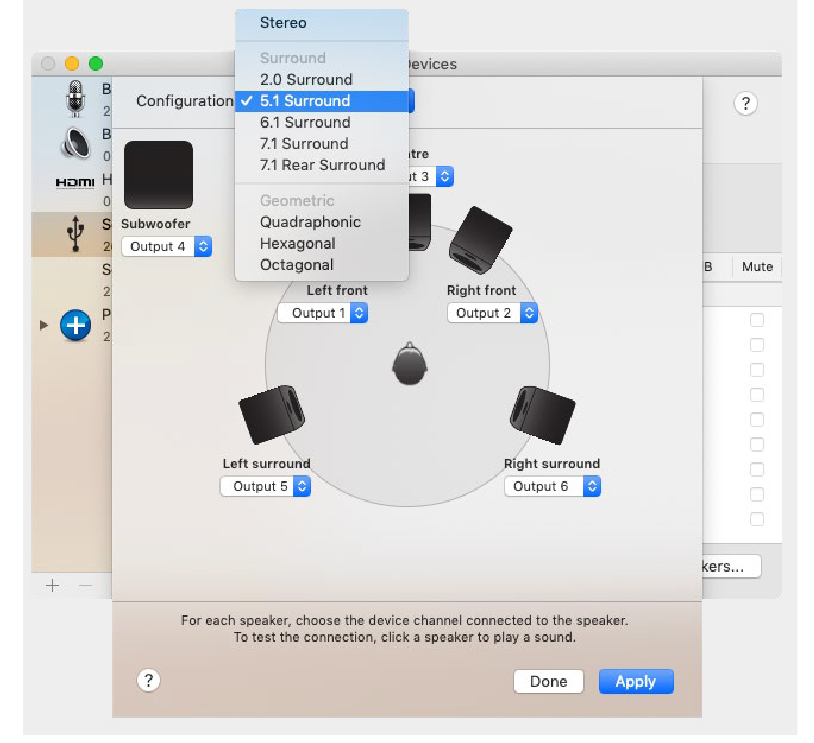

En Mac, la configuración del sonido envolvente se puede realizar desde todas las aplicaciones que admiten audio multicanal (DAW y aplicaciones macOS normales). Para ello, acceda a: Aplicaciones > Utilidades > Configuración de audio MIDI > Scarlett 18i20 3rd Gen > Configurar Altavoces > Configuración > Seleccione la configuración deseada.
Además de las ocho entradas analógicas, la Scarlett 18i20 3rd Gen Tiene dos puertos de entrada OPTICAL IN ADAT. Estos proporcionan ocho entradas de audio adicionales a frecuencias de muestreo de hasta 96 kHz. Las entradas ópticas se desactivan a frecuencias de muestreo de 176,4/192 kHz.

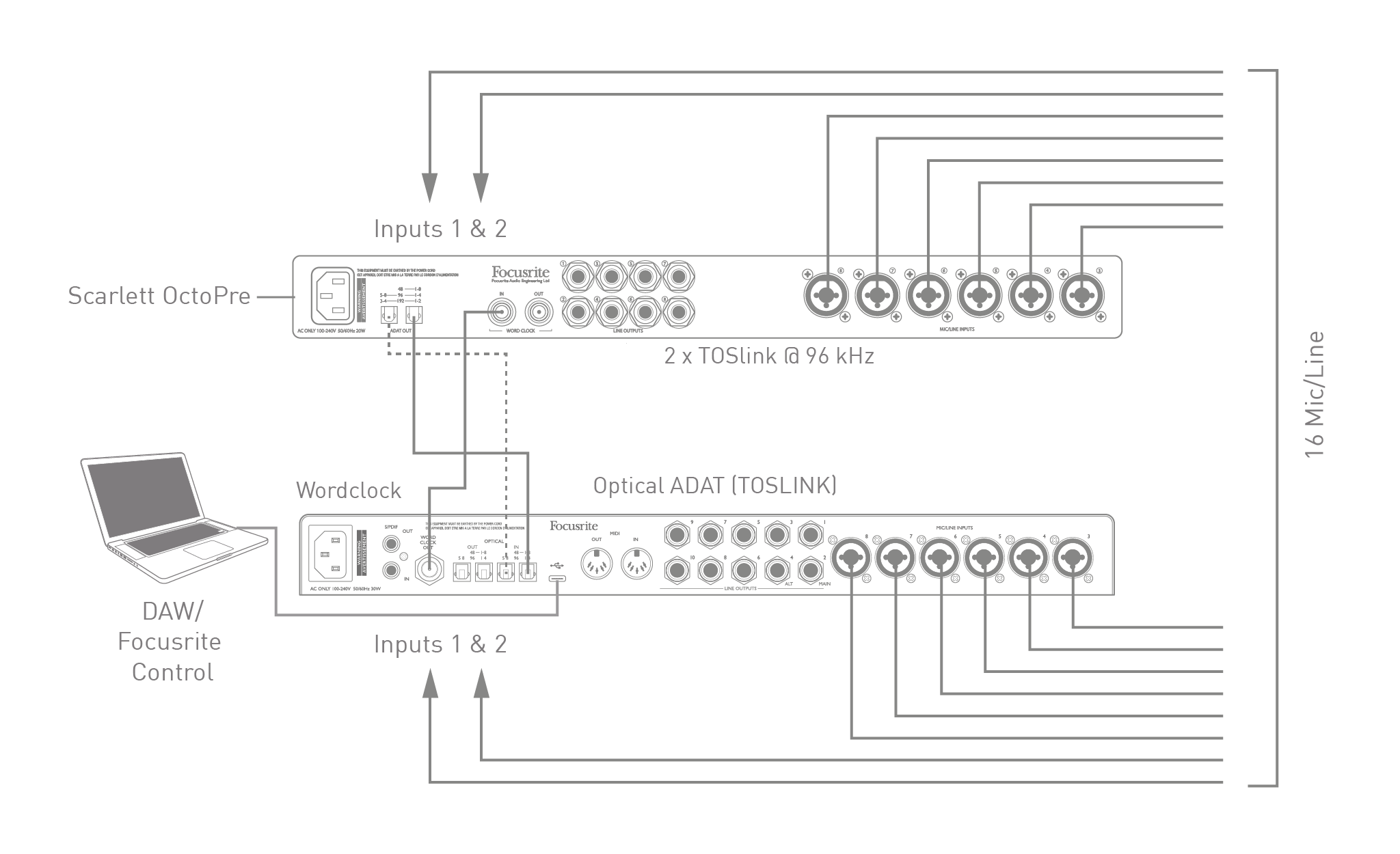

El uso de un preamplificador de micrófono de 8 canales independiente equipado con una salida ADAT, como el Focusrite Scarlett OctoPre, proporciona un método simple y excelente para expandir la Scarlett 18i20 3rd GenCapacidad de entrada de
A 44,1/48 kHz, el puerto ADAT OUT 1-8 de Scarlett OctoPre está conectado al Scarlett 18i20 3rd Gen Puerto OPTICAL IN 48: 1-8 con un solo cable óptico TOSLINK. Para sincronizar los dispositivos a través de ADAT, configure la fuente de reloj de Scarlett OctoPre en Internal y Scarlett 18i20 3rd Gen (a través de Focusrite Control) a ADATAlternativamente, se puede lograr una sincronización de reloj estable conectando el Scarlett 18i20 3rd Gende WORD CLOCK OUT a WORD CLOCK IN de Scarlett OctoPre y configurando Scarlett OctoPre para usar Word Clock como su fuente de reloj. Configure el Scarlett 18i20 3rd GenLa fuente de reloj de Focusrite Control a Interno.
Al conectar dos dispositivos digitales, asegúrese siempre de que ambos estén configurados con la misma frecuencia de muestreo.
Puede enrutar las entradas ADAT adicionales utilizando Focusrite Control 2 Del mismo modo que las demás entradas. Las entradas adicionales pueden formar parte de la mezcla de auriculares de cualquier músico, según sea necesario.
Cuando trabaje a 88,2/96 kHz, agregue un segundo cable óptico TOSLINK entre el puerto ADAT OUT 5-8 de Scarlett OctoPre y el puerto OPTICAL IN 5-8 – 96 de 18i20. A una frecuencia de muestreo más alta, este segundo enlace transportará los canales 5 a 8, mientras que el otro enlace (descrito anteriormente) transportará los canales 1 a 4.
Si tiene un convertidor digital a analógico, puede usar los puertos OPTICAL OUT ADAT del 18i20 de manera opuesta; por ejemplo, las salidas adicionales de su DAW se pueden convertir al dominio analógico para usar una consola de mezcla de hardware externa para mezclar muchas pistas DAW.
Con una frecuencia de muestreo de 44,1/48 kHz, el puerto OPTICAL OUT del lado derecho transporta los canales 1 a 8, mientras que a 88,2/96 kHz, el puerto del lado derecho transporta los canales 1 a 4 y el puerto del lado izquierdo transporta los canales 5 a 8.
El Scarlett 18i20 3rd Gen tiene la capacidad de almacenar una configuración de mezcla definida en Focusrite Control dentro del hardware. Esta función le permite configurarlo, por ejemplo, como un mezclador de teclado en el escenario, usando su computadora y cargar la configuración al dispositivo mismo. Puede usar el Scarlett 18i20 3rd Gen como un mezclador local simple como parte de su equipo de teclado para controlar la mezcla general de múltiples teclados.

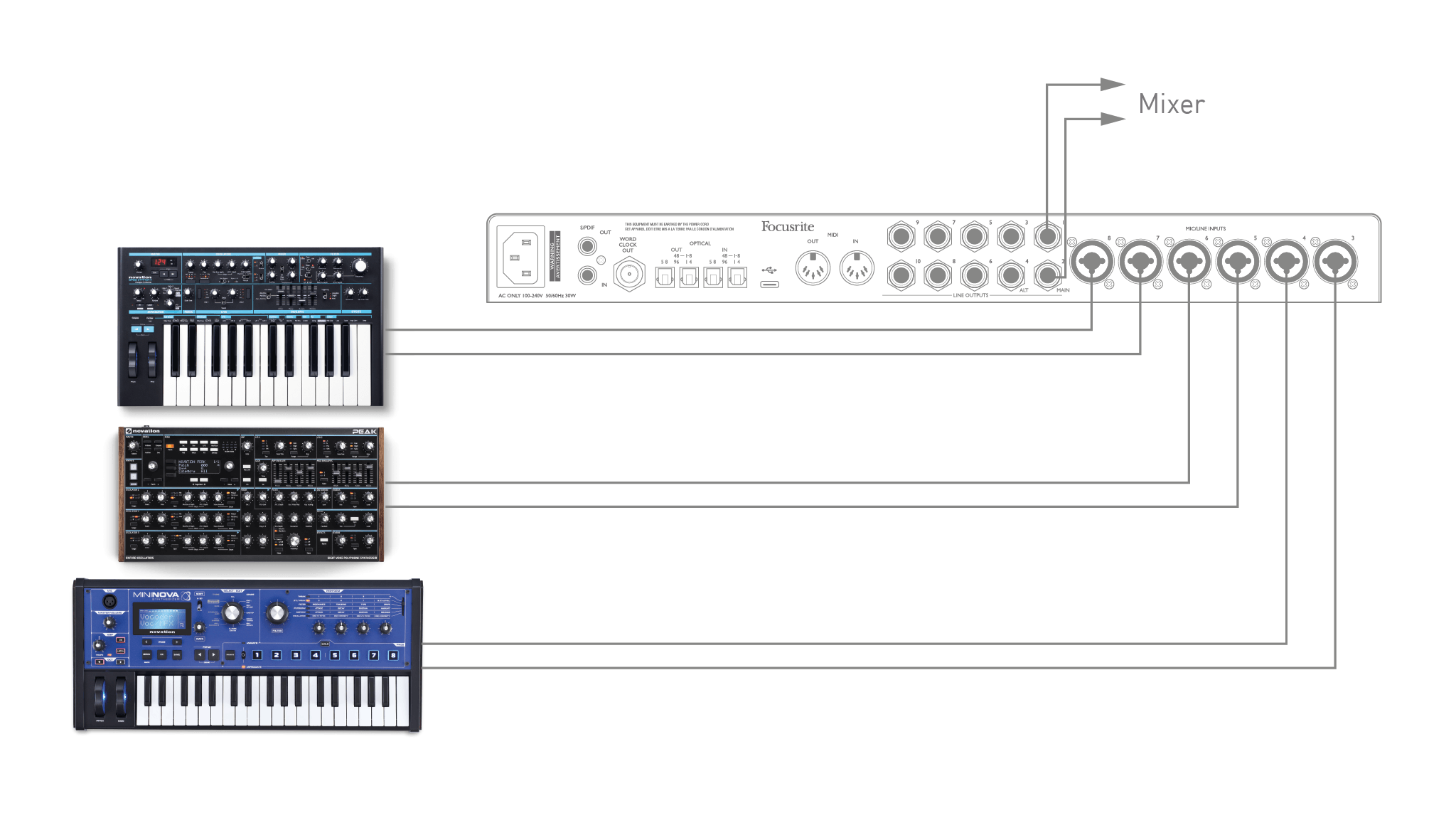

En el ejemplo ilustrado, tres teclados estéreo están conectados a las entradas del panel trasero del Scarlett 18i20 3rd Gen; Las salidas 3 y 4 van al sistema PA principal. El intérprete puede ajustar la ganancia de cada teclado desde el panel frontal; también puede ajustar el nivel general de la mezcla de teclados.
Usando las conexiones digitales en el Scarlett 18i20 3rd Gen En la tercera generación es posible utilizarlo como preamplificador independiente de dos canales (S/PDIF) o de hasta ocho canales (ADAT).
Puedes conectar fuentes de entrada a cualquiera de las entradas de Scarlett (micrófono, línea o instrumento) y, utilizando Focusrite Control, puedes enrutar las entradas analógicas directamente a las salidas S/PDIF o ADAT. Luego, puedes conectar la salida digital que estás utilizando a la entrada S/PDIF o ADAT de otra interfaz para ampliar el número de canales de esa interfaz. Por ejemplo, una segunda Scarlett 18i20 3rd GenPuerto de entrada ADAT de .
