2i2 características de hardware

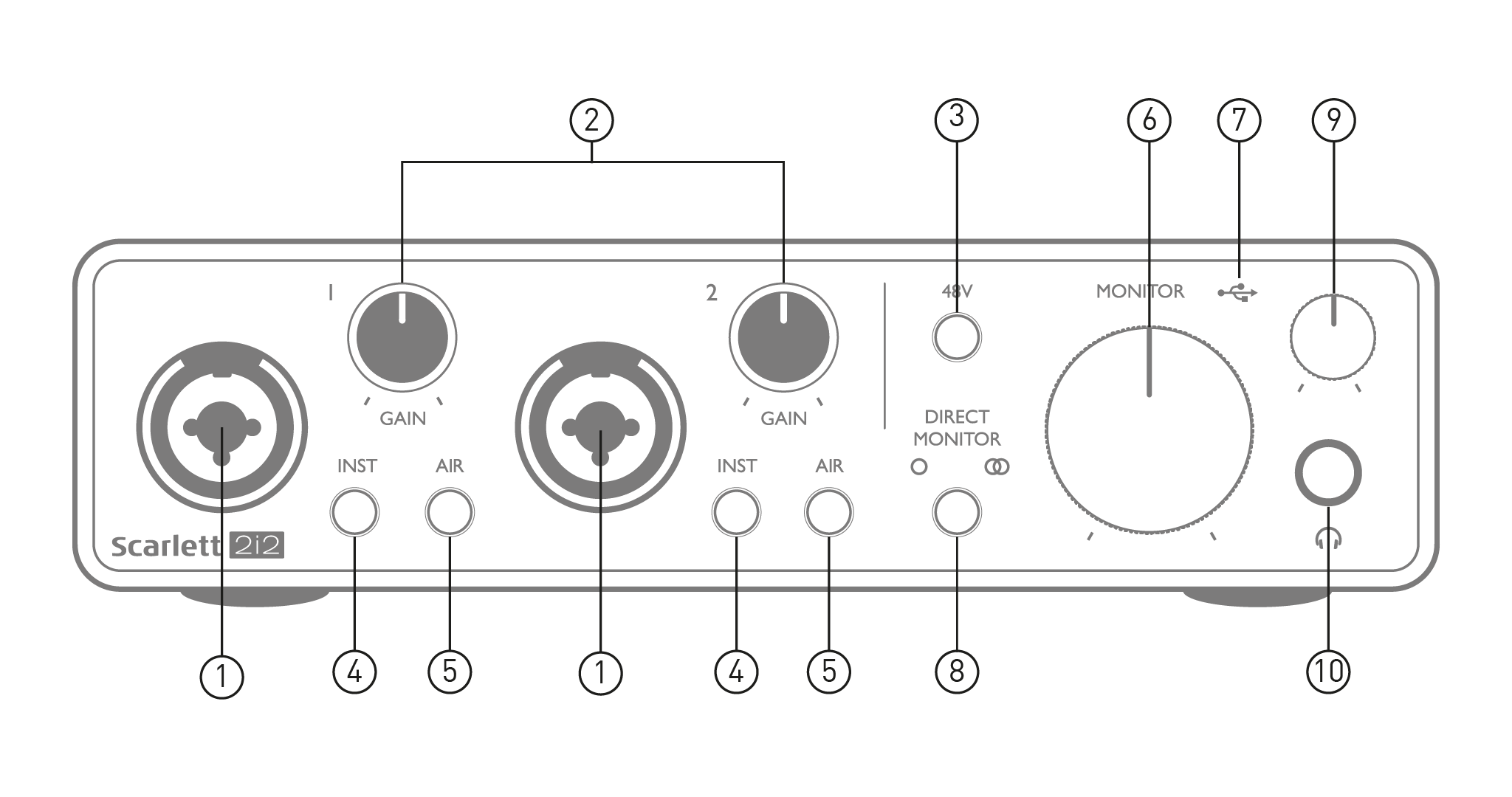

Entradas 1 y 2: tomas de entrada combinadas. Conecte aquí micrófonos, instrumentos (p. ej., guitarra) o señales de nivel de línea. Las tomas combinadas aceptan conectores XLR y jack de 6,35 mm (¼"). Los micrófonos se conectan mediante conectores XLR; los instrumentos y las señales de nivel de línea deben conectarse mediante conectores jack de 6,35 mm (¼") de tipo TS o TRS. La ganancia del preamplificador es adecuada para micrófonos cuando se inserta un conector XLR, y para señales de mayor nivel cuando se inserta un conector jack. No conecte nada que no sea un micrófono (p. ej., la salida de un módulo de sonido o una unidad de efectos) mediante un conector XLR, ya que el nivel de señal sobrecargará el preamplificador y provocará distorsión. Si la alimentación fantasma está activada, podría dañar su equipo.

GANANCIA 1 y GANANCIA 2 – Ajusta la ganancia del preamplificador para las señales en las entradas 1 y 2, respectivamente. Los controles de ganancia tienen "anillos" LED tricolores para confirmar el nivel de la señal: el verde indica un nivel de entrada de al menos -24 dBFS (es decir, "señal presente"), el anillo se vuelve ámbar a -6 dBFS para indicar que la señal está cerca de la saturación y, finalmente, se vuelve rojo a 0 dBFS (saturación digital).

48V – Interruptor de alimentación fantasma para entradas de micrófono: habilita la alimentación fantasma de 48 V en los contactos XLR de ambos conectores Combo.

INST Interruptores de nivel de línea/instrumento para cada entrada, que modifican la ganancia y la impedancia de entrada para adaptarse a señales de nivel de instrumento o de línea. La indicación "INST" se ilumina en rojo cuando se selecciona el modo Instrumento. También puede activar INST desde Focusrite Control.

AIRE Dos interruptores activan el modo AIR para cada entrada. AIR modifica la respuesta en frecuencia de la etapa de entrada para emular los preamplificadores de micrófono Focusrite ISA clásicos, basados en transformadores. El indicador "AIR" se ilumina en amarillo cuando se selecciona este modo. Tenga en cuenta que también puede seleccionar AIR desde Focusrite Control.

MONITOR – Control de nivel de salida del monitor principal: ajusta el nivel de salida en las salidas principales (panel trasero). IZQUIERDA y BIEN.

LED USB: un LED verde se ilumina cuando la Scarlett está conectada y reconocida por su ordenador.

MONITOR DIRECTO Este interruptor dirige las entradas directamente a las salidas con tres configuraciones diferentes: APAGADO, MONO y ESTÉREO. En APAGADO, la monitorización de las fuentes de entrada se realiza a través del DAW; en MONO o ESTÉREO, la monitorización se toma directamente de las entradas del preamplificador, por lo que no hay latencia. Los símbolos se iluminan en verde para indicar la selección de los modos mono y estéreo, respectivamente. Cuando la función Monitor Directo está activada, la señal se combina con la reproducción del software.

Nivel de auriculares: ajusta el nivel de salida en la salida de auriculares estéreo del panel frontal.

Conector para auriculares: salida TRS de ¼”. Si sus auriculares tienen un conector TRS de ¼”, conéctelos directamente; si tienen un conector mini TRS de 3,5 mm, utilice un adaptador de TRS de ¼” a 3,5 mm. Tenga en cuenta que los auriculares con conectores TRRS de 4 polos no funcionarán correctamente.

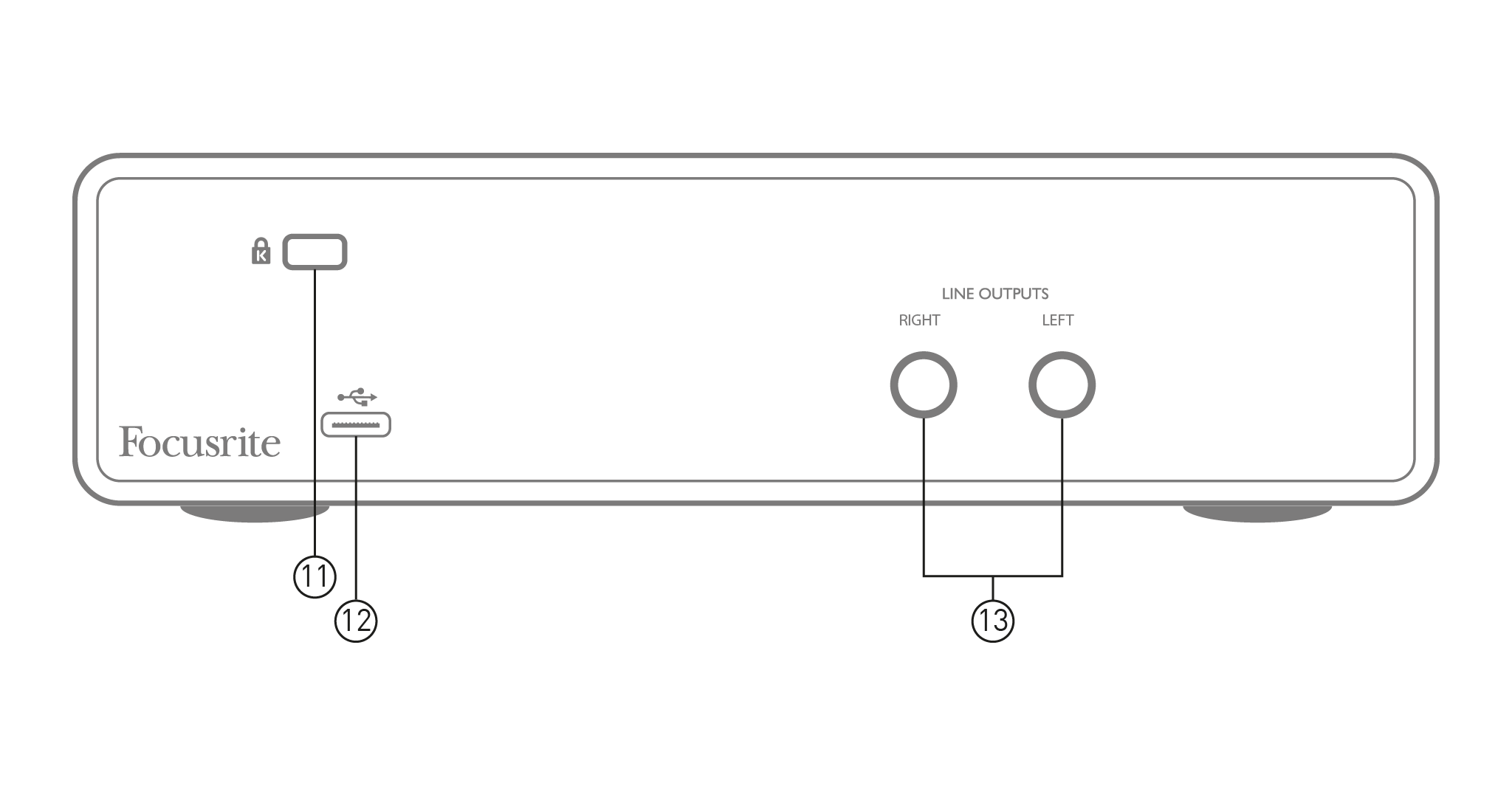

K (Candado de seguridad Kensington) – asegure su 2i2 a una estructura adecuada si se desea.

USB Puerto 2.0 – Conector tipo C; conéctelo a su computadora con el cable suministrado.

SALIDAS DE LÍNEA: IZQUIERDA y BIEN – Dos tomas jack TRS de ¼” (6,35 mm); nivel de salida de +10 dBu (variable), balanceado electrónicamente. Se pueden usar conectores jack TRS de ¼” (conexión balanceada) o TS (conexión no balanceada).
