Entradas 1 y 2: conectores de entrada “combo”: aquí se conectan micrófonos, instrumentos (p. ej., guitarra) o señales de nivel de línea. Los conectores combo aceptan conectores XLR y de ¼” (6,35 mm). Los micrófonos se conectan mediante conectores XLR: los instrumentos y las señales de nivel de línea se conectan mediante conectores jack de ¼” (6,35 mm) de tipo TS o TRS. La ganancia del preamplificador es adecuada para micrófonos cuando se inserta un conector XLR y para señales de nivel más alto cuando se inserta un conector jack. No conecte nada que no sea un micrófono (p. ej., la salida de un módulo de sonido o una unidad de efectos) mediante un conector XLR, ya que el nivel de señal sobrecargará el preamplificador y provocará distorsión. Si se activa la alimentación fantasma, puede dañar su equipo.
-
48 V – presione para habilitar la alimentación fantasma de 48 V en los contactos XLR (entradas de micrófono) de los conectores Combo. 48 V El indicador se ilumina en rojo cuando se selecciona la alimentación fantasma.
-
GANANCIA 1 y GANANCIA 2 - ajusta la ganancia de entrada para las señales en las entradas 1 y 2 respectivamente. Los controles de ganancia tienen "anillos" LED tricolores para confirmar el nivel de la señal: el verde indica un nivel de entrada de al menos -24 dBFS (es decir, "señal presente"), el anillo se vuelve ámbar a -6 dBFS para indicar que la señal está cerca de recortarse y rojo a 0 dBFS (recorte digital).
-
INST – el tipo de entrada para el jack en las entradas 1 y 2 se puede seleccionar en Focusrite Control. Los LED rojos se iluminan cuando se selecciona INST. Con INST seleccionado, el rango de ganancia y la impedancia de entrada se modifican (en relación con LINE) y la entrada se vuelve no balanceada. Esto la optimiza para la conexión directa de instrumentos (a través de un conector jack de 2 polos (TS)). Cuando INST está desactivado, las entradas son adecuadas para la conexión de señales de nivel de línea. Las señales de nivel de línea se pueden conectar en forma balanceada a través de un jack de 3 polos (TRS) o no balanceadas, a través de un jack de 2 polos (TS).
-
AIRE – dos LED amarillos que indican la selección del modo AIR para las entradas 1 y 2. El modo AIR, seleccionado desde Focusrite Control, modifica la respuesta de frecuencia de la etapa de entrada para modelar los preamplificadores de micrófono Focusrite ISA clásicos basados en transformador.
-
ALMOHADILLA – dos LED verdes; se iluminan cuando se selecciona PAD desde Focusrite Control para las entradas 1 y 2. PAD disminuye el nivel de señal que llega a su DAW en 10 dB; utilícelo cuando la fuente de entrada tenga un nivel particularmente alto.
-
LED USB: un LED verde se ilumina cuando Scarlett está conectado y es reconocido por su computadora.
-
MIDI LED – LED verde, se ilumina cuando se reciben datos MIDI en el ENTRADA MIDI puerto.
-
MONITOR – control de nivel de salida del monitor principal: este es un control analógico y ajusta el nivel en las salidas 1 y 2 en el panel trasero.
-
- Conecte uno o dos pares de auriculares estéreo a las dos tomas jack TRS de ¼” (6,25 mm) que se encuentran debajo de los controles de volumen de los auriculares. Las salidas de auriculares siempre llevan las señales enviadas a las salidas analógicas 1 y 2 y 3 y 4 respectivamente (como pares estéreo) en Focusrite Control.
-

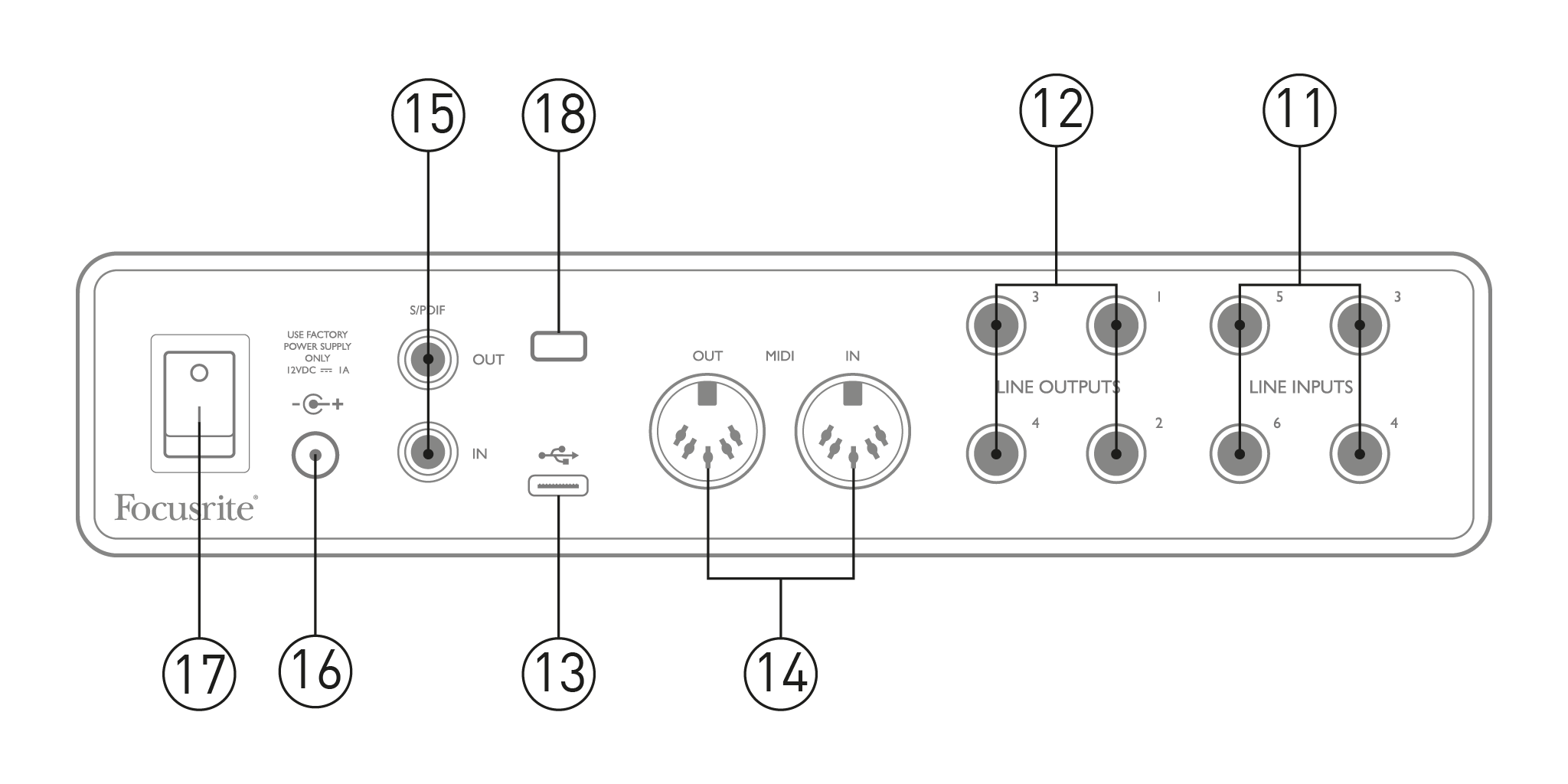

ENTRADAS DE LÍNEA 3 a 6 – cuatro entradas de línea analógicas balanceadas en conectores jack de ¼” (6,35 mm). Conecte aquí otras fuentes de nivel de línea mediante conectores jack TRS (balanceados) o TS (no balanceados) de ¼”.
-
SALIDAS DE LINEA 1 a 4 – cuatro salidas de línea analógicas balanceadas en conectores jack de ¼” (6,35 mm); utilice conectores TRS para una conexión balanceada o conectores TS para una conexión no balanceada. Las salidas 1 y 2 se utilizarán normalmente para controlar el sistema de monitorización principal, aunque las señales disponibles en cualquiera de estas salidas se pueden definir en Focusrite Control. Las salidas 3 y 4 se pueden utilizar para controlar altavoces alternativos (es decir, de campo medio, de campo cercano, etc.) o para controlar procesadores de efectos externos.
-
-
ENTRADA MIDI y SALIDA MIDI – conectores DIN estándar de 5 pines para la conexión de equipos MIDI externos. Scarlett 8i6 3rd Gen actúa como una interfaz MIDI, permitiendo que los datos MIDI hacia/desde su computadora se distribuyan a dispositivos MIDI adicionales.
-
ENTRADA SPDIF y AFUERA – dos conectores fonocaptores (RCA) que transportan señales de audio digital de dos canales hacia dentro o hacia fuera del Scarlett 8i6 3rd Gen en formato S/PDIF. Estas son las entradas 7 y 8 y las salidas 5 y 6 hacia/desde la unidad. Al igual que todas las demás entradas y salidas, las señales en estos conectores se pueden enrutar en Focusrite Control.
-
Entrada de alimentación de CC externa: la Scarlett 8i6 3rd Gen se alimenta desde el adaptador de CA (PSU) suministrado, con una tensión nominal de 12 V CC y 1 A; la polaridad del conector coaxial es positiva (+12 V) en el pin central. Tenga en cuenta que Scarlett 8i6 3rd Gen No se puede alimentar a través de su puerto USB desde la computadora host.
-
Interruptor de encendido y apagado.
-
K (Cerradura de seguridad Kensington): proteja su Scarlett 8i6 3rd Gen a una estructura adecuada si así se desea.
Su Scarlett 8i6 3rd Gen Debe alimentarse desde un adaptador de red externo de 12 V CC, 1 A. Se suministra un adaptador adecuado con la unidad.
Importante
Le recomendamos que utilice únicamente el adaptador de corriente suministrado. Si no lo utiliza, es probable que la unidad sufra daños permanentes.
Tipos de puertos USB: El Scarlett 8i6 3rd Gen Tiene un único puerto USB 2.0 tipo C (en el panel trasero). Una vez que se complete la instalación del software, conecte el Scarlett 8i6 3rd Gen a su computadora; si su computadora tiene un puerto USB Tipo A, utilice el cable USB Tipo A a Tipo C que viene con la unidad. Si su computadora tiene un puerto USB Tipo C, obtenga un cable Tipo C a Tipo C de un proveedor de computadoras.
Estándares USB:Tenga en cuenta que debido a que el Scarlett 8i6 3rd Gen es un dispositivo USB 2.0, la conexión USB requiere un puerto compatible con USB 2.0 en su computadora. No funcionará con puertos USB 1.0/1.1; sin embargo, un puerto USB 3.0 admitirá un dispositivo USB 2.0.
Cuando se haya conectado el cable USB, encienda el Scarlett 8i6 3rd Gen Enciéndalo con el interruptor de encendido del panel trasero.
El Scarlett 8i6 3rd Gen es compatible con cualquier DAW basado en Windows que admita ASIO o WDM o cualquier DAW basado en Mac que utilice Core Audio. Después de seguir el procedimiento de Introducción, puede comenzar a utilizar su Scarlett 8i6 3rd Gen con el DAW de tu elección.
Tenga en cuenta que es posible que su DAW no seleccione automáticamente el Scarlett 8i6 3rd Gen como su dispositivo de E/S predeterminado. Debe seleccionarlo manualmente USB ASIO de Focusrite como el controlador de tu DAW Configuración de audio* página. Consulta la documentación de tu DAW (o los archivos de ayuda) si no estás seguro de dónde seleccionar el controlador ASIO/Core Audio. El siguiente ejemplo muestra la configuración correcta en Ableton Live Lite Preferencias panel (se muestra la versión de Windows).
*Nombre típico. La terminología puede variar entre DAW.
Una vez que el Scarlett 8i6 3rd Gen está configurado como el dispositivo de audio preferido* en su DAW, todas las entradas y salidas aparecen en las preferencias de E/S de audio de su DAW. Según su DAW, es posible que deba habilitar ciertas entradas o salidas antes de usarlo.
Los dos ejemplos a continuación muestran dos entradas y dos salidas habilitadas en las páginas de configuración de entrada y salida de Ableton Live.
|
|
|
*Nombre típico. La terminología puede variar entre DAW.
Dos entradas adicionales, entradas 9/10 se enumeran en la página de configuración de entrada de las preferencias de E/S de su DAW. Estas son entradas de "bucle" virtuales dentro del software, no entradas físicas adicionales. Puede usar Loopback para grabar pistas de DAW desde fuentes dentro de su computadora, por ejemplo, desde un navegador web. Focusrite Control incluye un Bucle de retorno 1-2 Pestaña de mezcla, donde puedes elegir qué entradas grabar.
Puede encontrar detalles completos sobre cómo utilizar las entradas de bucle invertido en la Guía del usuario de Focusrite Control.
El Scarlett 8i6 3rd Gen Es una excelente opción para diversas aplicaciones de grabación y monitoreo. A continuación se muestran algunas configuraciones típicas.
Esta configuración muestra una grabación de un vocalista y un guitarrista junto con un teclado y una caja de ritmos mediante un software DAW en Mac o PC. Las entradas 1 y 2 se utilizan para las voces y la guitarra respectivamente, las entradas 3 y 4 reciben la salida estéreo del teclado y las entradas 5 y 6 se utilizan para la caja de ritmos.
Cada fuente se grabará en una pista independiente (o par de pistas estéreo) del DAW. Durante la grabación, se puede controlar mediante auriculares una mezcla de los instrumentos y el vocalista, además de la reproducción de cualquier pista ya grabada en el DAW. Alternativamente, se pueden utilizar altavoces si el micrófono vocal está en una habitación separada. La mezcla en sí se configura en Focusrite Control.
Las entradas del panel frontal son del tipo combo XLR, que aceptan un conector XLR macho (tendrá uno en el extremo del cable del micrófono) o un conector jack de ¼” (6,35 mm). Scarlett 8i6 3rd Gen No tiene interruptor “Mic/line”: la etapa de preamplificador Focusrite se configura automáticamente para un micrófono cuando conectas un XLR a la entrada, y para una línea o instrumento cuando conectas un conector jack. INST en Focusrite Control (en el Configuración de entrada página) si está conectando un instrumento musical, como una guitarra, con un conector de guitarra de 2 polos normal. INST debe estar desactivado si está conectando una fuente de nivel de línea, como la salida balanceada de un mezclador de audio externo, a través de un conector de 3 polos (TRS).
Nota
El conector combinado acepta ambos tipos de conectores jack.
Si está utilizando un micrófono de condensador, presione el botón 48 V Botón para suministrar alimentación fantasma al micrófono. La mayoría de los micrófonos modernos de otros tipos, por ejemplo, dinámicos o de cinta, no se dañarán por la aplicación involuntaria de la alimentación fantasma, pero tenga en cuenta que algunos micrófonos más antiguos sí pueden dañarse; si tiene alguna duda, verifique las especificaciones de su micrófono para asegurarse de que sea seguro usarlo.
Canales de entrada 1 y 2 del Scarlett 8i6 3rd Gen cada uno tiene una función PAD: cuando se selecciona desde Focusrite Control (ALMOHADILLA se ilumina en verde cuando está activo), el nivel de señal que se envía a su DAW se reduce en 10 dB. Esto le resultará útil si el nivel de salida de su fuente es particularmente "alto", en cuyo caso podría notar un recorte o que el halo de ganancia se vuelve rojo, incluso con una ganancia mínima.
Con frecuencia, se oye el término “latencia” en relación con los sistemas de audio digital. En el caso de la sencilla aplicación de grabación DAW descrita anteriormente, la latencia será el tiempo que tardan las señales de entrada en pasar por el ordenador y el software de audio y volver a salir por la interfaz de audio.
Si bien no es un problema para la mayoría de las situaciones de grabación simples, en algunas circunstancias, la latencia puede ser un problema para un artista que desea grabar mientras monitorea sus señales de entrada. Este podría ser el caso si necesita aumentar el tamaño del búfer de grabación de su DAW, lo que podría ser necesario cuando graba sobregrabaciones en un proyecto particularmente grande que utilice muchas pistas de DAW, instrumentos de software y complementos de efectos.
Los síntomas comunes de un valor de búfer demasiado bajo pueden ser un audio con fallas (chasquidos y ruidos) o una carga de CPU particularmente alta dentro de tu DAW (la mayoría de las DAW tienen lecturas de CPU). Si experimentas esto en una Mac, puedes aumentar el tamaño del búfer desde la propia DAW. En Windows, lo más probable es que debas cambiar esto desde el Panel de control ASIO, al que generalmente se puede acceder desde las Preferencias de configuración de tu DAW*.
El Scarlett 8i6 3rd GenCon Focusrite Control, permite una monitorización con latencia cero, lo que soluciona este problema. Puede enrutar sus señales de entrada directamente a la Scarlett 8i6 3rd GenLas salidas de línea y auriculares de 's permiten a los músicos escucharse a sí mismos con una latencia ultrabaja (es decir, en tiempo real) junto con la reproducción por ordenador. Las señales de entrada al ordenador no se ven afectadas de ninguna manera por esta configuración. Sin embargo, tenga en cuenta que los efectos que se añaden a los instrumentos en directo mediante complementos de software no se oirán en los auriculares, aunque los efectos seguirán estando presentes en la grabación.
Al monitorear las entradas a través de Focusrite Control, asegúrese de que el software de su DAW no esté configurado para enrutar ninguna entrada (lo que está grabando actualmente) a ninguna salida. Si lo está, los músicos se escucharán a sí mismos "dos veces", con una señal retrasada de forma audible como un eco.
* Nombre típico. La terminología puede variar entre DAW.

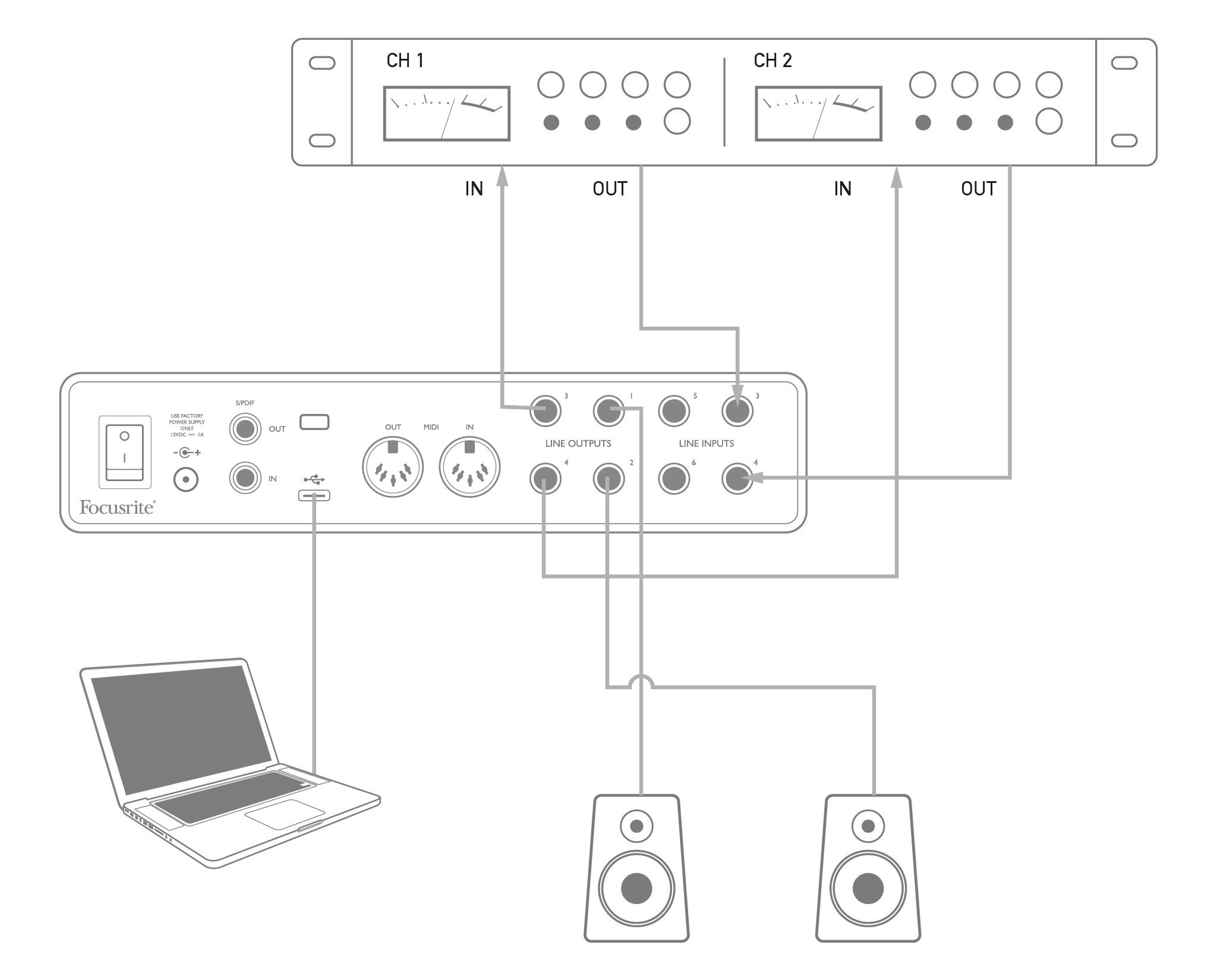

El Scarlett 8i6 3rd Gen Permite la integración sencilla de procesadores o efectos externos. Un buen ejemplo es la inclusión de un compresor estéreo externo a una configuración de grabación similar a la descrita anteriormente.
Conecte las salidas de línea 3 y 4 a las entradas del compresor, y las salidas del compresor a las entradas de línea 3 y 4, como se muestra a continuación. A continuación, puede enrutar los canales desde su DAW a las salidas 3/4. En Focusrite Control, enrute Software Playback 3/4 a las salidas de línea 3/4 y la señal se enviará al compresor. Hemos omitido las conexiones del panel frontal en este ejemplo para mayor claridad.
Puede utilizar Focusrite Control o su software DAW para ajustar los niveles hacia y desde el procesador externo si es necesario o para lograr un efecto creativo.

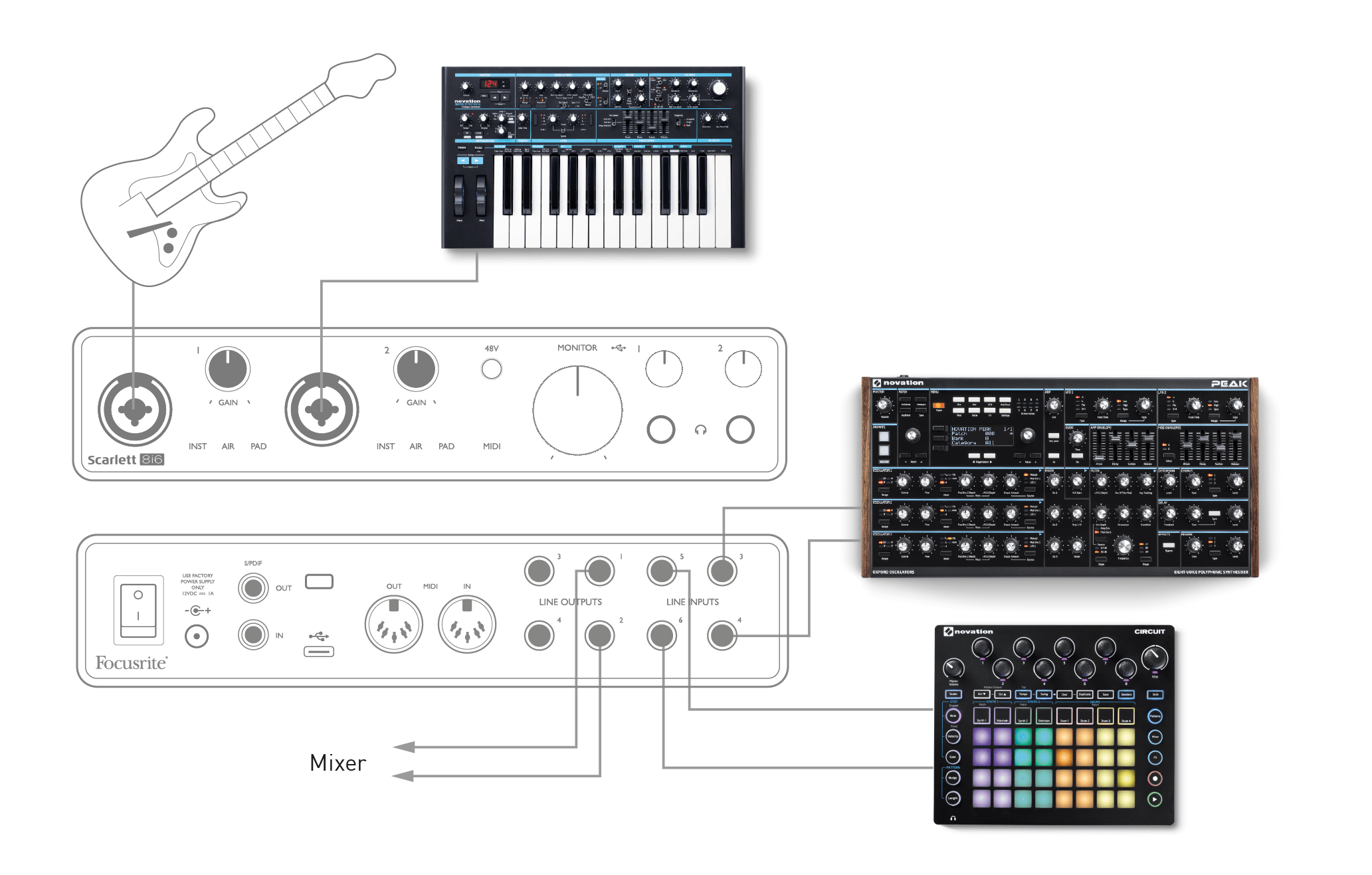

El Scarlett 8i6 3rd Gen tiene la capacidad de almacenar una configuración de mezcla definida en Focusrite Control dentro del hardware. Esta función le permite configurarlo, por ejemplo, como un submezclador en el escenario, usando su computadora y cargar la configuración al dispositivo mismo. Luego puede usar el Scarlett 8i6 3rd Gen como mezclador, como parte de su equipo para controlar la mezcla general de múltiples instrumentos.
En el ejemplo mostrado, una guitarra, sintetizadores estéreo y mono y una groovebox están conectados a las seis entradas analógicas del Scarlett 8i6 3rd Gen; Las salidas 1 y 2 van al sistema PA principal. Puedes configurar una mezcla preliminar en Focusrite Control y ajustar los niveles de las dos fuentes mono frente a las estéreo desde el panel frontal.
Usando las conexiones digitales en el Scarlett 8i6 3rd Gen 3.a generación, S/PDIF, puedes usarlo como un preamplificador independiente de dos canales.
Puedes conectar dos fuentes de entrada a cualquiera de las entradas de Scarlett (micrófono, línea o instrumento) y, utilizando Focusrite Control, puedes enrutar las entradas analógicas directamente a las salidas S/PDIF. Luego, puedes conectar la salida S/PDIF a la entrada S/PDIF de otra interfaz para ampliar el número de canales de esa interfaz, por ejemplo, una segunda Scarlett 8i6 3rd Geno una interfaz más grande como una Scarlett 18i20.
