El panel frontal incluye los conectores de entrada para señales de micrófono y de línea/instrumento, y los controles de ganancia de entrada y monitoreo.
-
Entrada 1: entrada balanceada electrónicamente a través de conector XLR de 3 pines para micrófonos.
-
GANANCIA 1 – ajusta la ganancia de la señal del micrófono en la Entrada 1. Los controles de ganancia tienen "anillos" LED tricolores para confirmar el nivel de la señal: el verde indica un nivel de entrada de al menos -24 dBFS (es decir, "señal presente"), el anillo se vuelve ámbar a -6 dBFS para indicar que la señal está cerca del recorte, y rojo a 0 dBFS (recorte digital).
-
48 V – interruptor de alimentación fantasma para entrada de micrófono: habilita la alimentación fantasma de 48 V en el conector XLR.
-
Entrada 2 – Toma jack TRS de ¼” para conectar tanto instrumentos (jack TS no balanceado) como fuentes de nivel de línea mono (balanceadas).
-
GANANCIA 2 – ajusta la ganancia de la señal de línea/instrumento en la entrada 2. El control de ganancia tiene un anillo LED tricolor como [2].
-
INST/LÍNEA – Interruptor de nivel de instrumento/línea para la entrada 2: cambia la ganancia para adaptarse a las señales de nivel de instrumento o línea. "INST" se ilumina en rojo cuando se selecciona el modo de instrumento. Tenga en cuenta que el modo INST también se puede seleccionar desde Focusrite Control.
-
AIRE – interruptor que habilita el modo AIR para la entrada de micrófono. AIR modifica la respuesta de frecuencia de la etapa de entrada para modelar los preamplificadores de micrófono ISA Focusrite clásicos basados en transformadores. "AIR" se ilumina en amarillo cuando se selecciona el modo. Tenga en cuenta que AIR también se puede seleccionar desde Focusrite Control.
-
MONITOR – control de nivel de salida del monitor principal: establece el nivel de salida en las salidas del panel trasero y en la salida de auriculares del panel frontal.
-
LED USB: un LED verde se ilumina cuando Scarlett está conectado y es reconocido por su computadora.
-
MONITOR DIRECTO – selecciona la monitorización de las señales de entrada (mezcladas con la salida del DAW) para que se realicen directamente desde las entradas (ON) o a través del DAW (OFF).
-
– Toma de salida TRS de ¼”. Si sus auriculares tienen un conector TRS de ¼”, conéctelos directamente; si tienen un “miniconector” TRS de 3,5 mm, utilice un adaptador de TRS de ¼” a conector de 3,5 mm. Tenga en cuenta que es probable que los auriculares equipados con conectores TRRS de 4 polos no funcionen correctamente.
-

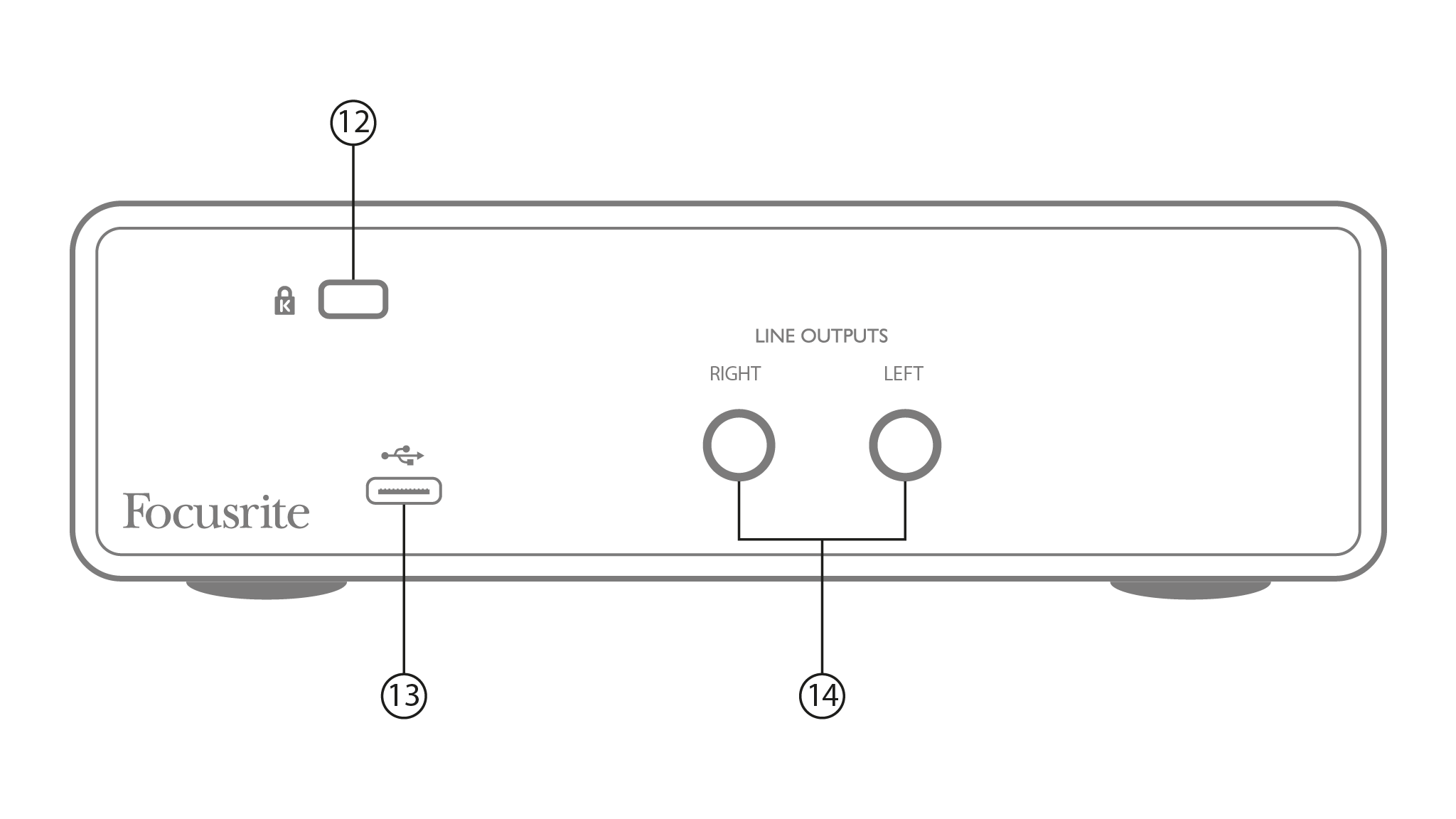

K (Cerradura de seguridad Kensington): proteja su Scarlett Solo 3rd Gen a una estructura adecuada si así se desea.
-
-
SALIDAS DE LINEA: IZQUIERDA y BIEN – 2 conectores jack TRS de ¼” (6,35 mm); nivel de salida de +10 dBu (variable), balanceado electrónicamente. Se pueden utilizar conectores jack TRS (conexión balanceada) o TS (conexión no balanceada) de ¼”.
