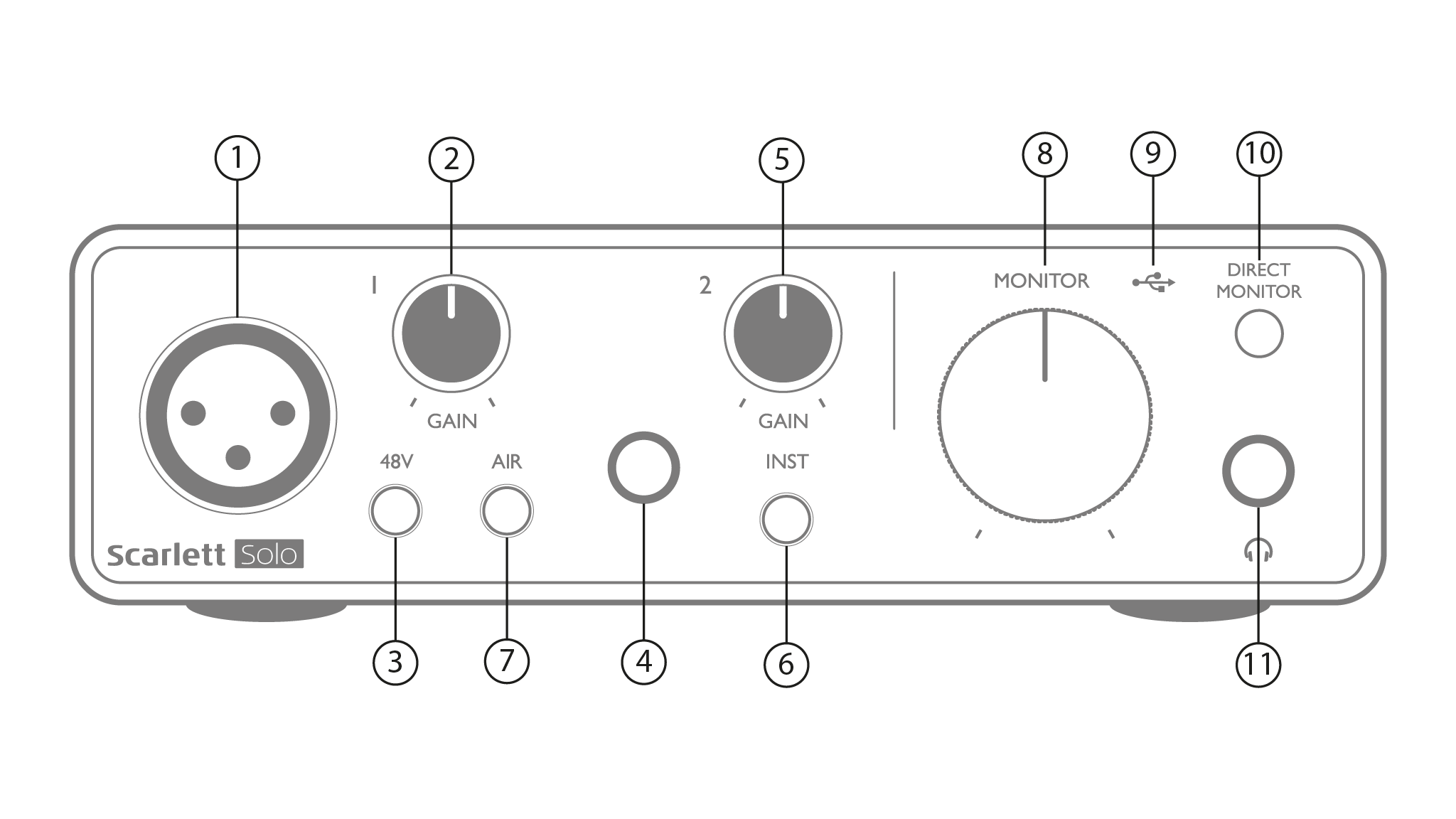

El panel frontal incluye los conectores de entrada para señales de micrófono y de línea/instrumento, y los controles de ganancia de entrada y monitoreo.
-
Entrada 1: entrada balanceada electrónicamente a través de conector XLR de 3 pines para micrófonos.
-
GANANCIA 1 – ajuste la ganancia de la señal del micrófono en la Entrada 1. Los controles de ganancia tienen 'anillos' LED tricolores para confirmar el nivel de la señal: el verde indica un nivel de entrada de al menos -24 dBFS (es decir, 'señal presente'), el anillo se vuelve ámbar a -6 dBFS para indicar que la señal está cerca del recorte y rojo a 0 dBFS (recorte digital).
-
48 V – interruptor de alimentación fantasma para entrada de micrófono: habilita la alimentación fantasma de 48 V en el conector XLR.
-
Entrada 2 – Conector jack TRS de ¼” para conectar tanto instrumentos (jack TS no balanceado) como fuentes de nivel de línea mono (balanceadas).
-
GANANCIA 2 – ajusta la ganancia de la señal de línea/instrumento en la entrada 2. El control de ganancia tiene un anillo LED tricolor como [2].
-
INST/LÍNEA Interruptor de nivel de instrumento/línea para la entrada 2: ajusta la ganancia para adaptarla a las señales de nivel de instrumento o línea. «INST» se ilumina en rojo cuando se selecciona el modo instrumento. Tenga en cuenta que el modo INST también se puede seleccionar desde Focusrite Control.
-
AIRE Interruptor que habilita el modo AIR para la entrada de micrófono. AIR modifica la respuesta de frecuencia de la etapa de entrada para simular los preamplificadores de micrófono Focusrite ISA clásicos, basados en transformador. «AIR» se ilumina en amarillo cuando se selecciona el modo. Tenga en cuenta que AIR también puede seleccionarse desde Focusrite Control.
-
MONITOR – control de nivel de salida del monitor principal: establece el nivel de salida en las salidas del panel trasero y en la salida de auriculares del panel frontal.
-
LED USB: un LED verde se ilumina cuando la Scarlett está conectada y es reconocida por su computadora.
-
MONITOR DIRECTO – selecciona la monitorización de las señales de entrada (mezcladas con la salida del DAW) para que se realicen directamente desde las entradas (ON) o a través del DAW (OFF).
-
– Conector de salida TRS de ¼”. Si sus auriculares tienen un conector TRS de ¼”, conéctelos directamente; si tienen un miniconector TRS de 3,5 mm, utilice un adaptador TRS de ¼” a conector de 3,5 mm. Tenga en cuenta que es probable que los auriculares con conectores TRRS de 4 polos no funcionen correctamente.
-

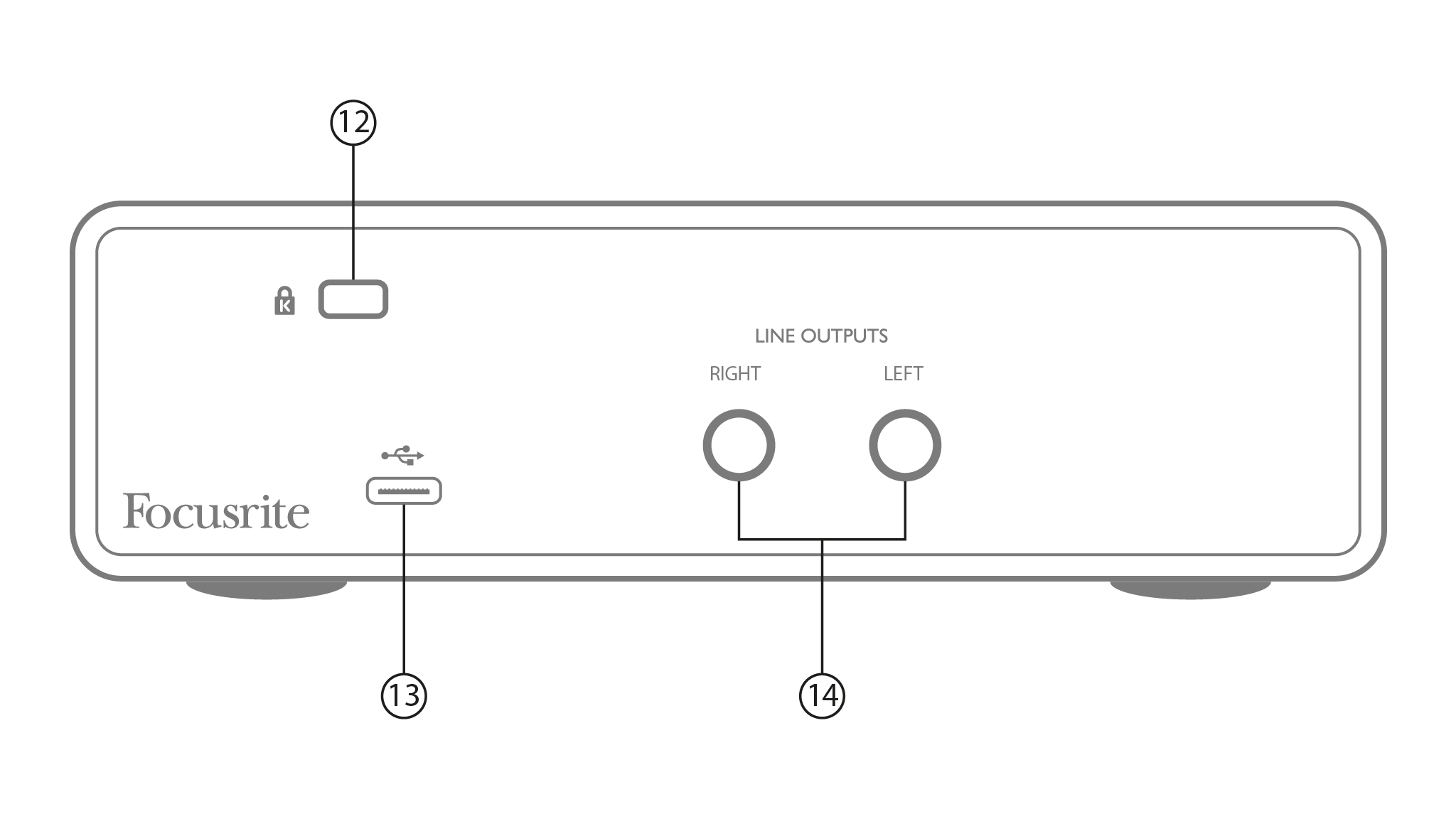

K (Cerradura de seguridad Kensington): proteja su Scarlett Solo 3rd Gen a una estructura adecuada si así se desea.
-
-
SALIDAS DE LÍNEA: IZQUIERDA y BIEN – 2 conectores jack TRS de 6,35 mm (¼"); nivel de salida de +10 dBu (variable), balanceado electrónicamente. Se pueden utilizar conectores jack TRS de 6,35 mm (conexión balanceada) o TS (conexión no balanceada).
