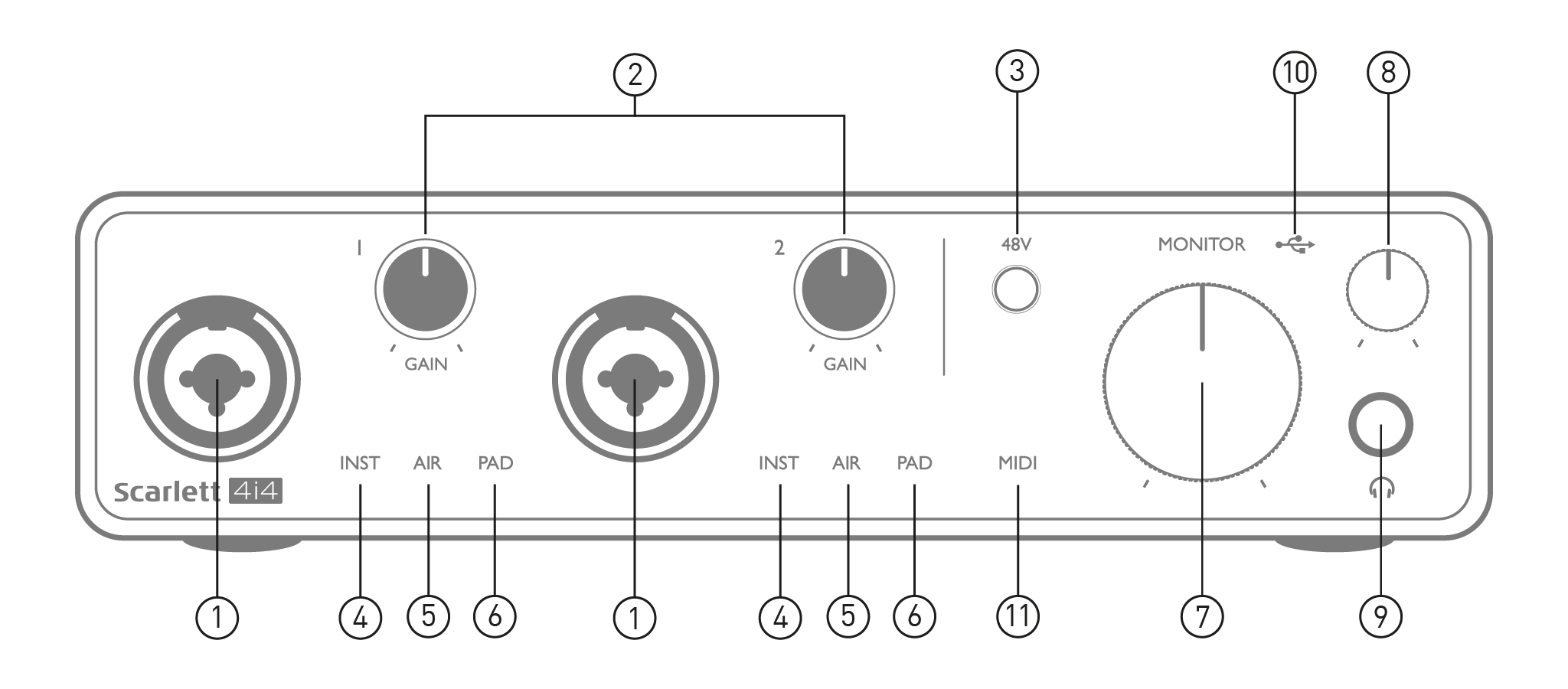

El panel frontal incluye los conectores de entrada para señales de micrófono, línea e instrumento, así como los controles de ganancia de entrada y monitoreo.
-
Entradas 1 y 2: conectores de entrada “combo”: aquí se conectan micrófonos, instrumentos (p. ej., guitarra) o señales de nivel de línea. Los conectores combo aceptan conectores XLR y de ¼” (6,35 mm). Los micrófonos se conectan mediante conectores XLR: los instrumentos y las señales de nivel de línea se deben conectar mediante conectores jack de ¼” (6,35 mm) de tipo TS o TRS. La ganancia del preamplificador es apropiada para micrófonos cuando se inserta un conector XLR y para señales de nivel más alto cuando se inserta un conector jack. No conecte nada que no sea un micrófono (p. ej., la salida de un módulo de sonido o una unidad de efectos) mediante un conector XLR, ya que el nivel de señal sobrecargará el preamplificador y provocará distorsión; si se habilita la alimentación fantasma, puede dañar su equipo.
-
GANANCIA 1 y GANANCIA 2 – ajusta la ganancia del preamplificador para las señales en las entradas 1 y 2 respectivamente. Los controles de ganancia tienen "anillos" LED tricolores para confirmar el nivel de la señal: el verde indica un nivel de entrada de al menos -24 dBFS (es decir, "señal presente"), el anillo se vuelve ámbar a -6 dBFS para indicar que la señal está cerca de recortarse y rojo a 0 dBFS (recorte digital).
-
48 V – interruptor de alimentación fantasma para entradas de micrófono: habilita la alimentación fantasma de 48 V en los contactos XLR de ambos conectores Combo.
-
INST – dos LED rojos; se iluminan cuando se selecciona el modo de instrumento para las entradas 1 o 2 de Focusrite Control; la ganancia se configura para adaptarse a las señales del instrumento. Cuando INST está desactivado, la entrada jack de ¼” está configurada para aceptar una señal de nivel de línea, por ejemplo, de un teclado, un módulo de sintetizador o una unidad de efectos.
-
AIRE – dos LED amarillos que indican la selección del modo AIR para las entradas 1 y 2. El modo AIR, habilitado en Focusrite Control, modifica la respuesta de frecuencia de la etapa de entrada para modelar los preamplificadores de micrófono Focusrite ISA clásicos basados en transformador.
-
ALMOHADILLA – dos LED verdes; se iluminan cuando se selecciona PAD desde Focusrite Control para las entradas 1 o
2. PAD disminuye el nivel de la señal que llega a tu DAW en 10 dB; utilízalo cuando la fuente de entrada tenga un nivel particularmente alto.
-
MONITOR – control de volumen del monitor principal, establece el nivel únicamente en las salidas 1 y 2 del panel trasero.
-
Nivel de auriculares: ajusta el nivel de salida en la salida de auriculares estéreo del panel frontal.
-
Salida de auriculares: conector de salida TRS de ¼": conecte aquí sus auriculares estéreo.
-
LED USB: un LED verde se ilumina cuando Scarlett está conectado y es reconocido por su computadora.
-
MIDI LED: se ilumina cuando se reciben datos MIDI en el ENTRADA MIDI puerto.
-

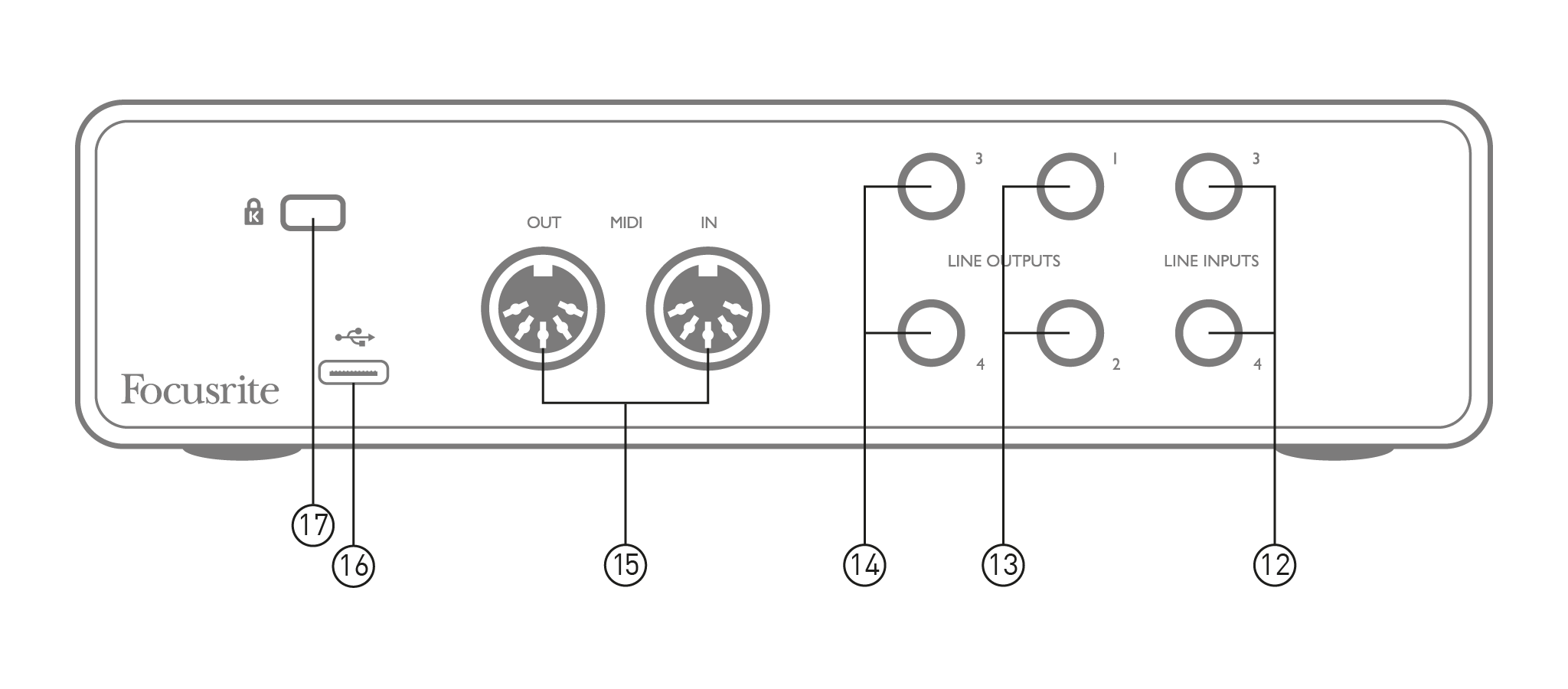

ENTRADAS DE LÍNEA 3 y 4 – 2 conectores TRS de ¼”; son entradas balanceadas para usar con fuentes de nivel de línea adicionales, por ejemplo, de un teclado, un módulo de sintetizador o una unidad de efectos.
-
SALIDAS DE LINEA 1 y 2 - 2 conectores jack TRS de ¼” (6,35 mm) balanceados electrónicamente. El nivel de estas salidas se ajusta desde el panel frontal. MONITOR El nivel de salida máximo es de +10 dBu. Se pueden utilizar conectores jack de ¼” TRS (conexión balanceada) o TS (conexión no balanceada).
-
SALIDAS DE LINEA 3 y 4 - 2 conectores jack TRS de ¼” (6,35 mm) balanceados electrónicamente. El nivel de estas salidas se puede ajustar desde Focusrite Control; el nivel de salida máximo es de +10 dBu. Se pueden utilizar conectores jack TRS (conexión balanceada) o TS (conexión no balanceada) de ¼”.
-
ENTRADA MIDI y SALIDA MIDI – conectores DIN estándar de 5 pines para la conexión de equipos MIDI externos, como teclados o módulos de sonido. Scarlett 4i4 3rd Gen Proporciona una interfaz MIDI conveniente con su DAW, haciendo innecesaria una tarjeta MIDI de computadora.
-
-
K (Cerradura de seguridad Kensington): proteja su Scarlett 4i4 3rd Gen a una estructura adecuada si así se desea.
