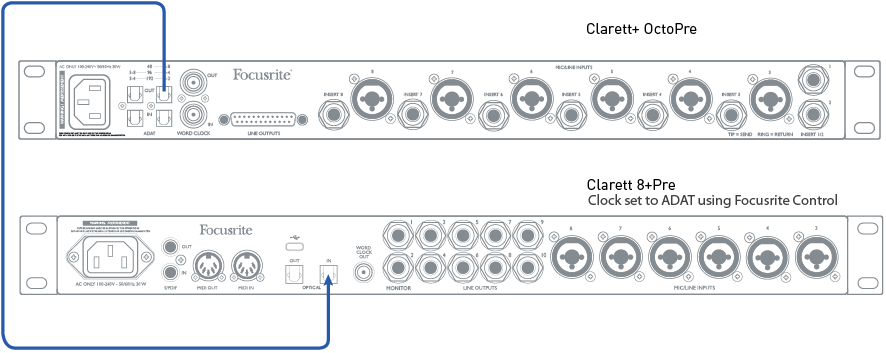

Aquí el SALIDA ÓPTICA en el Clarett⁺ Octopre está conectado a ENTRADA ÓPTICA En una interfaz de audio Focusrite Clarett+ 8Pre con un solo cable óptico. Ambas unidades funcionan a una frecuencia de muestreo de 44,1 kHz. La fuente de reloj de OctoPre está configurada en INTERNAL, y el 8Pre está sincronizado con ella porque su fuente de reloj está configurada en ADAT (a través de Focusrite Control).
Esta configuración permitiría, por ejemplo, grabar hasta 16 fuentes de micrófono o línea simultáneamente en un DAW y sería ideal para grabar una banda en vivo.
Aquí SALIDA ÓPTICA en el Clarett⁺ Octopre está conectado a ENTRADA ÓPTICA en una interfaz de audio Focusrite Clarett+ 8Pre con un solo cable óptico. Ambas unidades funcionan a una frecuencia de muestreo de 44,1 kHz. La fuente de reloj del OctoPre está configurada en W/CLOCK y su... RELOJ DE PALABRAS ENTRADA La entrada está conectada a RELOJ DE PALABRA SALIDA En el Clarett+ 8Pre con un cable BNC. La fuente de reloj del Clarett+ 8Pre está configurada en INTERNO (mediante Focusrite Control), lo que lo convierte en el líder de sincronización. También sería compatible con cualquier otra interfaz de audio con entrada ADAT y salida Word Clock.

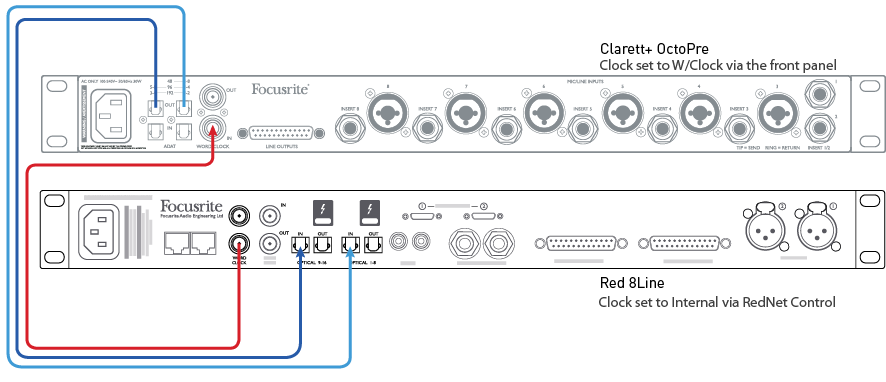

Este ejemplo muestra una configuración similar a la del Ejemplo 2, pero con una interfaz de audio Focusrite Red 8Line con una frecuencia de muestreo de 96 kHz (modo «SMUX-II»). Ambas unidades deben estar configuradas a 96 kHz; se necesitan dos cables ópticos con cuatro canales de audio cada uno. La Red 8Line es la interfaz de sincronización principal.
Esta configuración también es aplicable con una frecuencia de muestreo de 192 kHz (modo “SMUX-IV”); cada cable óptico transportará entonces dos canales de audio.
La configuración de este ejemplo también sería apropiada para cualquier otra interfaz de audio con capacidad para 96/192 kHz con dos entradas ADAT y una salida de reloj de palabras.
Mesa de mezclas analógica

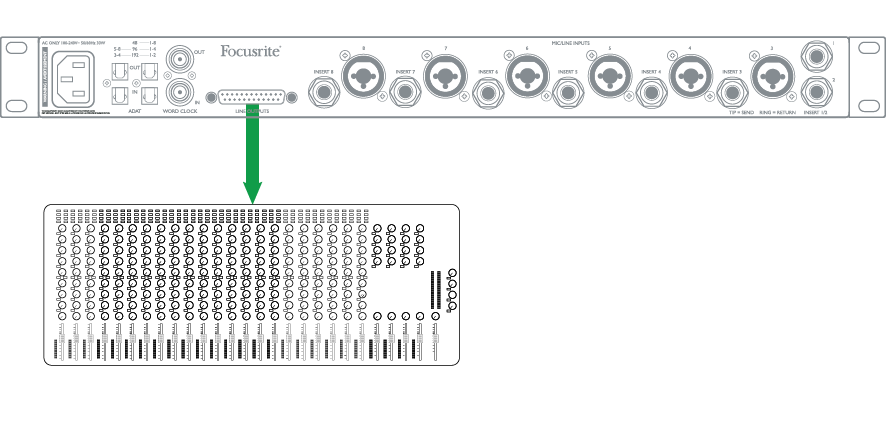

Esta configuración utiliza el Clarett⁺ OctopreLos preamplificadores de micrófono y el modo AIR proporcionan una entrada de alta calidad para una mesa de mezclas analógica. Utilice un cable de 8 vías para conectar la salida de línea del OctoPre a ocho entradas de línea de la mesa de mezclas; esto requerirá un D-sub de 25 vías en un extremo y ocho conectores adecuados para las entradas de línea de la mesa en el otro. (Disponemos de cables prefabricados de proveedores de audio profesionales).
Esta configuración también sería apropiada para utilizar el OctoPre como etapa de entrada con cualquier tipo de dispositivo analógico de 8 canales.
Porque el Clarett⁺ Octopre's ADAT FUERA Los puertos están siempre activos, también puedes grabar simultáneamente la interpretación en un DAW (u otro dispositivo de grabación) con una interfaz ADAT.

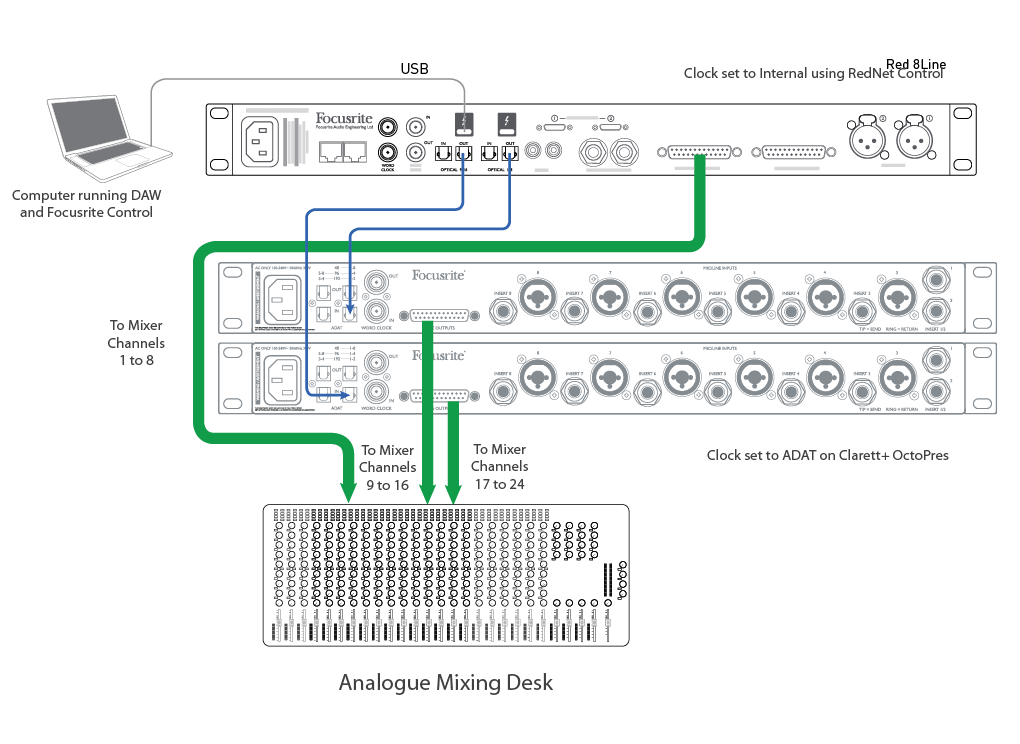

Este ejemplo muestra cómo conectar un mayor número de pistas DAW a una mesa de mezclas analógica para la mezcla final. Las 8 salidas analógicas de una interfaz Red 8Line están conectadas a los canales 1 a 8 de la mesa. Conecte las salidas analógicas de la Red 8Line. SALIDA ÓPTICA puertos a la ENTRADA ÓPTICA puertos de dos Clarett⁺ Octopres y habilite ADAT>LINE en ambos. Se utiliza un telar como el del Ejemplo 4 para conectar los dos OctoPres a los canales 9 a 24 del escritorio.
El Red 8Line normalmente sería el líder de sincronización en esta situación, por lo que su fuente de reloj está configurada como interna. La fuente de reloj en ambos... Clarett⁺ Octopres está configurado en ADAT, por lo que ambos se sincronizan con Red 8Line a través de las conexiones ópticas ADAT.
La configuración en este ejemplo le permitiría enviar 16 pistas DAW a la mesa si solo usara una Clarett⁺ Octopre.
Los recuentos de canales anteriores se aplican a una frecuencia de muestreo de 44,1/48 kHz, lo que proporciona una Focusrite Red 8Line como interfaz principal.

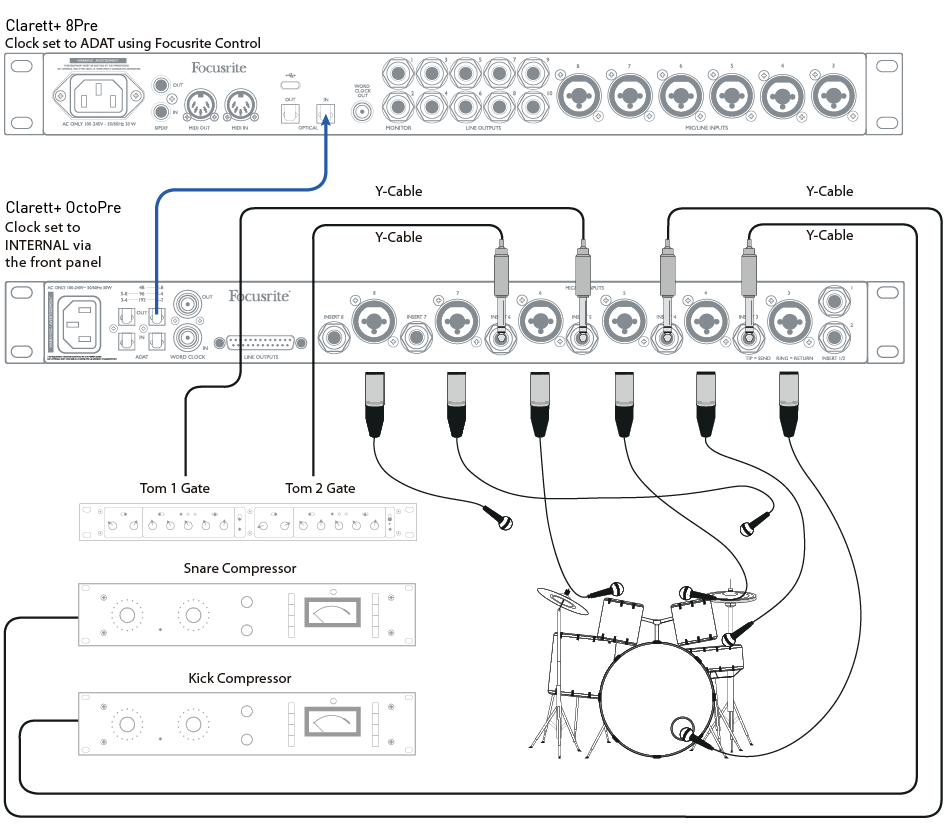

Al grabar baterías acústicas, puedes usar el control de dinámica de diversas maneras para conseguir el sonido deseado. Se suele añadir compresión a los bombos y cajas para engrosar el sonido, mientras que las puertas de ruido son eficaces en los toms para minimizar la dispersión entre los micrófonos de la batería.
Utilice cables con un conector TRS en un extremo, conectado a dos conectores XLR, TRS o TS, según corresponda a los procesadores externos. La punta del conector TRS en el extremo del OctoPre debe ir a la entrada del procesador y el anillo a la salida.
