Entrée 1 (niveau ligne/instrument) Contrôle du gain et Halo de gain : le contrôle du gain règle le niveau d'entrée et le halo de gain indique le niveau d'entrée pour l'entrée ligne/instrument en jack 6,35 mm (1/4") sur la façade.
-
Entrée 1 Niveau ligne/Instrument Prise jack 6,35 mm (1/4") : accepte les câbles jack 6,35 mm (1/4") mono (TS) et stéréo/équilibrés (TRS) au niveau ligne ou instrument.
-
Interrupteur Inst : appuyez sur ce bouton pour faire basculer la prise jack 6,35 mm (1/4"), entrée 1, entre le niveau ligne et le niveau instrument.
-
Entrée 2 (microphone) Contrôle du gain et Halo de gain : le contrôle du gain règle le niveau d'entrée et le Halo de gain indique le niveau d'entrée pour l'entrée 2, le connecteur XLR du microphone situé sur le panneau arrière.
-
Bouton 48V : appuyez sur ce bouton pour activer l'alimentation fantôme 48V à l'entrée micro XLR afin d'alimenter les microphones à condensateur.
-
Bouton Air : appuyez sur ce bouton pour activer le mode AIR (voir Air).
-
Haut-parleur Sortie Contrôle du niveau : contrôle le niveau des sorties D et G.
-
LED USB : s'allume en vert lorsque l'interface est reconnue par l'ordinateur, en blanc si elle est connectée mais non reconnue et éteinte si elle n'est pas connectée.
-
Interrupteur de Monitoring direct : appuyez sur ce bouton pour activer ou désactiver le monitoring direct (voir le bouton de monitoring directe).
-
Contrôle du niveau du casque : contrôle le niveau envoyé à votre casque.
-
-
: Kensington Lock, utilisez un cadenas pour sécuriser votre etScarlett éviter le vol.
-
USB - connecteur USB-C pour connecter votre Solo 4th Gen à votre ordinateur.
-
Haut-parleurs Sorties D et G : prises jack 6,35 mm (1/4") (TS ou TRS) pour connecter votre Scarlett à des haut-parleurs ou à un amplificateur. Nous te recommandons d'utiliser des câbles jack 6,35 mm (1/4") TRS pour les connexions symétriques.
-
XLR Entrée 2 : connecteurs XLR à 3 broches pour connecter vos microphones.
Cette section couvre toutes les fonctions de la façade de votre Solo 4th Gen, ce qu’elles font, comment vous pouvez les utiliser et comment elles fonctionnent dans Focusrite Control 2.
Le gain d’entrée du préampli contrôle la quantité de signal envoyé à votre ordinateur et à votre logiciel d’enregistrement.
Il est essentiel de régler un bon niveau pour le gain d’entrée du préampli afin d’obtenir la meilleure qualité d’enregistrement possible. Si le gain d’entrée du préamplificateur est trop faible, le signal sera trop faible et lorsque vous essaierez d’augmenter son niveau plus tard, vous pourrez entendre du bruit dans l’enregistrement ; si le gain d’entrée du préamplificateur est trop élevé, vous risquez de « saturer » l’entrée et d’entendre une distorsion discordante dans l’enregistrement.
Le Scarlett Solo possède deux contrôles du gain analogiques pour le préampli 1 (Ligne/Inst) et le préampli 2 (Microphone).
Pour contrôler le gain d'entrée, tournez le contrôle du gain du préampli utilisé dans le sens des aiguilles d'une montre pour augmenter le niveau ou dans le sens inverse des aiguilles d'une montre pour le diminuer.
Lorsque vous envoyez un signal dans votre préampli, le Halo de gain s'allume en vert, en orange ou en rouge pour indiquer le niveau du signal qui entre dans votre ordinateur.
-
Le vert indique que votre niveau de signal est bon.
-
L’orange indique que votre signal est proche de l’écrêtage. Si le signal est plus élevé, vous risquez d’écrêter l’entrée.
-
Le rouge indique que votre signal est écrêté, vous devez réduire le gain.
Ce diagramme montre les vumètres à différents niveaux pour montrer le niveau du signal d’entrée :
-
Aucun signal d’entrée
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, écrêtage : réduisez le gain d’entrée pour éviter la distorsion et l’écrêtage.
De la même manière que les vumètres d’entrée sur la façade de votre Scarlett Solo, vous pouvez voir le signal entrant sur les vumètres dans Focusrite Control 2 pour régler le gain correct du préampli.
Au fur et à mesure que le signal devient plus fort, le vumètre dans Focusrite Control 2 s’allume du vert à l’orange (pré-écrêtage).
L’indicateur au-dessus du vumètre vous indique le niveau d’écrêtage (en -dBFS), le niveau le plus élevé sur cette piste depuis que vous avez commencé à surveiller l’entrée. Lorsque vous survolez le vumètre d’écrêtage, vous pouvez cliquer sur
|

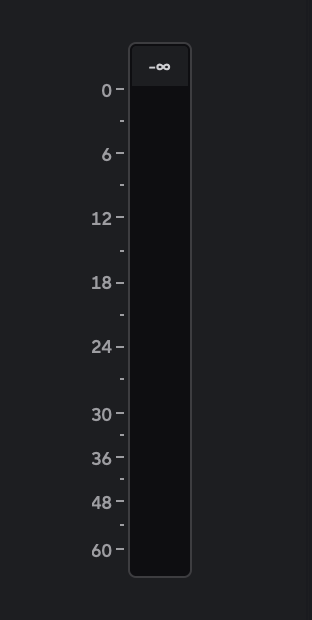

En attente d'un signal d'entrée. |

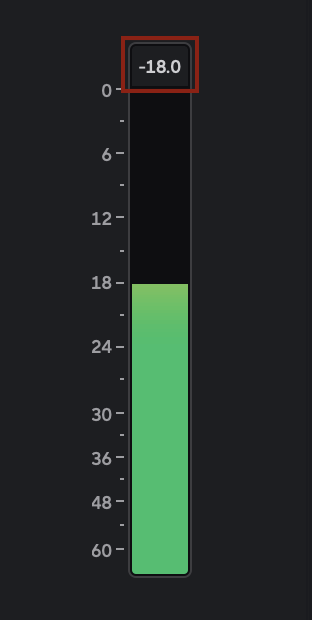

Le signal d'entrée a atteint -18,5 dB. |
Cliquez sur pour réinitialiser l'indicateur de niveau d'écrêtage. |
Lorsque vous surchargez le préampli avec un signal d’entrée trop important ou en ajoutant trop de gain, le vumètre d’écrêtage s’allume en rouge. Passez le curseur sur le vumètre d’écrêtage et cliquez sur
|

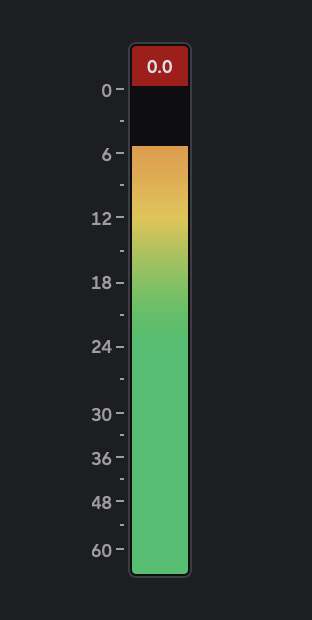

L'entrée a été écrêtée. |
Clique sur pour réinitialiser l'indicateur de niveau d'écrêtage après l'écrêtage. |
48 V, aussi communément appelé « Alimentation fantôme », envoie 48 volts du connecteur XLR de votre interface aux appareils qui ont besoin d’être alimentés pour fonctionner. L’utilisation la plus courante est l’alimentation des microphones à condensateur, mais vous pouvez également avoir besoin du 48 V pour les préamplis de micro en ligne, les microphones dynamiques actifs et les boîtes de direct actives.
Pour activer le 48 V :
-
Connectez votre microphone, ou un autre appareil alimenté, à l'entrée XLR de votre interface à l'aide d'un câble XLR. Le 48V n'est pas envoyé à l'entrée jack 6,35 mm (1/4").
-
Baissez le contrôle du gain de ce préamplificateur pour éviter les bruits parasites et les clics.
-
Appuyez sur le bouton 48 V (ou sur le bouton correspondant du logiciel).
Le 48v s'allume en vert pour indiquer qu'il est activé. Une alimentation fantôme de 48V est maintenant envoyée à l'entrée XLR de votre Scarlett et à tout appareil connecté à l'entrée XLR.
Pour activer le 48 V (alimentation fantôme) à partir de Focusrite Control 2, cliquez sur le bouton sur l'entrée pour laquelle vous souhaitez l'activer. Cela revient à appuyer sur le bouton 48 V sur la façade du Solo.
|
Alimentation fantôme désactivée |
Alimentation fantôme activée |
Important
Si vous envoyez accidentellement l'alimentation fantôme 48 V à la mauvaise entrée, vous n'endommagerez pas la plupart des microphones modernes. Cependant, vous pouvez endommager certains microphones plus anciens.
En cas de doute, consultez le guide d'utilisation de votre microphone pour vous assurer qu'il peut être utilisé en toute sécurité avec l'alimentation fantôme 48 V.
Inst , ou instrument, modifie l’impédance et le niveau d’entrée des entrées jack 6,35 mm (1/4" ) de votre Scarlett afin que les entrées donnent le meilleur son possible pour une source de niveau instrument ou de niveau ligne. Les valeurs d’impédance d’entrée sont indiquées dans la section Spécifications . Si vous n’activez pas l’Inst et que vous connectez une guitare électrique, le son obtenu peut être brouillé et silencieux par rapport à l’ Inst activé.
Le bouton Inst (Instrument) n’affecte que l’entrée ligne 6,35 mm (1/4") du canal sélectionné, soit l’entrée 1 soit l’entrée 2. Il la fait passer d’une entrée adaptée aux appareils de niveau ligne à une entrée mieux adaptée aux appareils de niveau instrument.
Pour activer ou désactiver le mode Instrument pour l’entrée jack 6,35 mm (1/4"), appuyez une fois sur le bouton Inst . Le vert indique que Inst est activé, et le blanc indique que Inst est désactivé. Lorsque vous activez Inst et connectez un jack à votre Scarlett, le gain minimum de l’entrée passe à +7 dB.
Note
Lorsque le voyant Inst s’allume en blanc, l’entrée jack 6,35 mm est au niveau ligne.
Lorsque Inst est activé (vert), vous pouvez connecter des appareils de niveau instrument aux entrées 1/4" ; tels que, mais sans s’y limiter :
-
Guitares électriques ou électro-acoustiques directement et par l’intermédiaire de pédales d’effets.
-
Basses électriques
-
Instruments acoustiques avec micros tels que violons, contrebasses, etc.
Lorsque Inst est désactivé (blanc), vous pouvez connecter des appareils de niveau ligne aux entrées 6,35 mm (1/4"), tels que, mais sans s’y limiter, les appareils suivants :
-
Synthétiseurs
-
Claviers
-
Boîtes à rythmes
-
Préamplis micro externes
Pour changer les entrées 1 ou 2 entre l’instrument et la ligne à partir de Focusrite Control 2, cliquez sur le bouton Inst une seule fois.
|
Ligne |
Instrument |
Note
Lorsque vous passez de Inst à Line, le gain reste au niveau du dernier réglage.
Le mode Air permet de modifier le son du préamplificateur de votre Scarlett grâce à deux modes différents : Présence Air ou Présence Air et Distorsion harmonique. Le mode Air affecte les entrées micro, ligne et instrument.
Air n’est disponible que pour l’entrée microphone.
Pour activer le mode Air, sélectionnez l’entrée, appuyez sur le bouton Air une fois pour Présence Air, une deuxième fois pour Présence Air et Distorsion harmonique et une troisième fois pour l’éteindre. Le voyant Air change de couleur pour indiquer le mode sélectionné :
|
Mode |
Description |
Remarques |
|---|---|---|
|
Désactivé |
Le préamplificateur est clair |
|
|
Présence Air |
Un circuit analogique augmente la présence aux sources. |
|
|
Présence Air et distorsion harmonique |
Ajoutez des harmoniques, en plus du circuit analogique Air. |
Uniquement disponible jusqu’à 96 kHz |
Pour permettre à l'air de Focusrite Control 2 cliquez sur bouton. Cela revient à appuyer sur le bouton sur le Solopanneau avant.
|
Air désactivé |
Présence Air sélectionnée |
Présence Air et Distorsion sélectionnés |
Lorsque vous cliquez sur le bouton Air de Focusrite Control 2, le dernier mode Air sélectionné est activé. Pour changer le mode Air sélectionné (Présence ou Présence et Distorsion), cliquez sur la flèche pour afficher le menu déroulant.
|
Présence Air sélectionnée |
Présence Air et Distorsion sélectionnés |
Note
Présence Air & Distorsion n’est disponible que jusqu’à 96 kHz, vous ne pouvez pas l’utiliser avec des fréquences d’échantillonnage quadribandes (176,4 kHz et 192 kHz).
La Sortie contrôle les signaux allant aux deux premières sorties à l'arrière du Scarlett, les sorties les plus souvent connectées à des haut-parleurs.
Le contrôle Sortie définit le niveau aux sorties de zéro (entièrement tourné dans le sens inverse des aiguilles d’une montre) à la sortie maximale (entièrement tourné dans le sens des aiguilles d’une montre).
Calibrage de la sortie des haut-parleurs
Dans certains cas, il se peut que vous entendiez encore du son provenant des enceintes de monitoring lorsque le contrôle de sortie est complètement tourné dans le sens inverse des aiguilles d'une montre, vous pouvez régler les niveaux de vos enceintes de monitoring pour résoudre ce problème :
-
Réglez le contrôle Sortie de votre interface et le contrôle de niveau de vos enceintes de monitoring.
-
Tournez le contrôle Sortie au maximum (ou juste en dessous du maximum).
-
Jouez un son provenant de votre système.
-
Réglez les contrôles de niveau de vos enceintes de monitoring jusqu’à ce que le niveau soit le plus élevé possible.
Vous ne devriez plus entendre de son lorsque le contrôle Sortie est à son minimum. Vous avez également plus de contrôle sur le niveau avec la gamme complète du contrôle Sortie . En le réglant juste en dessous du maximum, vous avez également un peu plus de volume si nécessaire, ou si vous voulez écouter des sons à un niveau plus fort que la normale.
Le Monitoring direct permet d'entendre les signaux connectés aux entrées de votre interface sans passer par votre ordinateur. Cela signifie que vous entendrez les entrées sans latence et sans effets.
Le monitoring direct peut être utile si vous constatez une latence ou un délai entre le moment où vous produisez un son et celui où vous l’entendez dans votre logiciel, ou si vous souhaitez entendre le signal qui entre dans votre Solo, plutôt que le signal traité par les effets et les plugins du logiciel.
Lorsque le monitoring direct est désactivé, l'icône Direct s'allume en blanc. Pour activer le monitoring direct, appuyez une fois sur le bouton Direct et l'icône Direct s'allume en vert.
|
Monitoring direct désactivé. |
Monitoring direct activé. |
Depuis Focusrite Control 2 vous pouvez activer et ajuster le mixage Direct Monitor pour équilibrer vos entrées avec les canaux de lecture de votre logiciel.
Pour activer le monitoring direct, cliquez sur l’onglet Console de mixage dans Focusrite Control 2, puis cliquez sur le commutateur logiciel de monitoring direct dans le panneau de droite. Le commutateur s’allume Vert et le voyant Direct s’allume Vert sur la façade de votre Solo.
|
Arrêt direct du moniteur |
Surveillance directe activée |
Pour ajuster votre mixage Direct Monitor :
-
Ouvrir Focusrite Control 2.
-
Cliquez sur l’onglet Console de mixage.
-
Utilisez les canaux du mixeur (faders, boutons Mute et Solo) pour régler les niveaux de l'Analogique 1, de l'Analogue 2 et de la Lecture 1-2.
Le dernier mètre sous Moniteur direct affiche le niveau combiné allant à vos sorties moniteur et casque.
Chaque canal de la console de mixage a un certain nombre de fonctions.
-
Nom du canal de mixage
Le nom de l'entrée de la console de mixage s'affiche ici. Pour modifier ce nom, cliquez sur la zone de texte et saisissez le nom souhaité. Vous pouvez utiliser la touche Tab de votre clavier pour passer rapidement d'un canal à l'autre.
-
Fader
Le Fader ajuste le niveau allant vers votre destination Mix. Alt, option ⌥ ou double-cliquez pour réinitialiser.
Les faders n’ont aucun effet sur les sources en cours d’enregistrement.
-
Vumètre
Il indique le niveau du canal, en dBFS. Le Vert indique un niveau correct et l’orange signifie que le niveau est très élevé.
Vous observerez deux vumètres pour les canaux stéréo, un pour chaque côté, gauche et droit.
Le vumètre indique le niveau post-fader ; le réglage du fader affectera le vumètre.
-
Mute et Solo
Mute - cliquez sur le bouton Mute
pour mettre le canal en sourdine dans le mixage. Le bouton Mute s’allume en bleu
lorsqu’il est activé. Vous pouvez couper le son de plusieurs canaux simultanément.
Solo - cliquez sur le bouton Solo
pour mettre la piste en solo en réduisant au silence tous les autres canaux du mixage. Le bouton Solo s’allume en jaune
lorsqu’il est activé. L’activation de la fonction Solo sur plusieurs canaux met en sourdine tous les canaux sur lesquels Solo n'est pas activé. En d'autres termes, vous entendrez tous les canaux sur lesquels Solo est activé.
Si vous activez à la fois Mute et Solo, la dernière option activée est prioritaire.
La sortie casque est une prise jack TRS de 6,35 mm (¼"). De nombreux casques ont une prise jack TRS de 3,5 mm, pour les connecter à votre Scarlett Solo, vous devez utiliser un adaptateur TRS 6,35 mm vers 3,5 mm.
La commande située au-dessus de la sortie casque permet de contrôler le niveau allant au casque.
Certains casques à plus haute impédance peuvent être silencieux en les utilisant avec un Scarlett Solo, nous recommandons d'utiliser des casques avec une impédance jusqu'à 300 Ω.
Note
Certains casques et adaptateurs jack peuvent avoir des connecteurs TS ou TRRS, par exemple, s'ils ont un microphone ou un contrôle de volume intégré au câble. Il est peu probable que ces casques fonctionnent correctement. Si vous avez des problèmes, utilisez un casque et un adaptateur de jack avec des connecteurs jack TRS.
Cette section présente toutes les fonctions du panneau arrière de votre Solo 4th Gen, ce qu’elles font, comment vous pouvez les utiliser et comment elles fonctionnent dans Focusrite Control 2.
Port USB
Le port USB Type-C étiqueté USB sert à connecter votre Solo 4th Gen à votre ordinateur.
La connexion à votre ordinateur fournit une alimentation USB, une communication audio bidirectionnelle et une connexion à Focusrite Control 2.
L'icône USB clignote en rouge
Si l’icône USB clignote en rouge, cela signifie que l’alimentation de votre Scarlett Solo est insuffisante.
Pour résoudre ce problème :
-
Assurez-vous d'utiliser le câble USB original fourni avec votre Scarlett.
-
Testez un autre port USB sur votre ordinateur, assurez-vous de vous connecter directement à votre ordinateur et non via un concentrateur USB.
-
Assurez-vous que les ports USB peuvent fournir une puissance de 900 mA. Le Scarlett Solo a besoin de 900 mA pour fonctionner.
Les sorties 1 et 2 sont des sorties de niveau ligne pour connecter votre Scarlett Solo à un amplificateur ou à des haut-parleurs de contrôle actifs. Les sorties sont des sorties jack TRS 1/4" symétriques, vous pouvez les utiliser avec des câbles jack TS asymétriques ou TRS symétriques et les connecter à des haut-parleurs dotés d’entrées jack 1/4", RCA ou XLR.
La Scarlett Solo molette de la façade de votre sortie contrôle le niveau envoyé aux sorties 1 et 2 .
Note
Il est possible d’utiliser des connexions asymétriques, comme des prises TS de 6,35 mm ou des jack RCA – mais nous ne le recommandons pas. En utilisant des connexions asymétriques, vous pourrez entendre des interférences à travers vos enceintes de monitoring.
Si vous entendez des parasites, des grésillements ou tout autre bruit dans vos enceintes de monitoring, même lorsque les sons ne sont pas joués, assurez-vous que vous utilisez des connexions symétriques dans la mesure du possible.
Le connecteur XLR d’ entrée à 3 broches se situe au niveau du microphone et est conçu pour y connecter vos microphones.
Vous pouvez contrôler le niveau de votre microphone à l’aide du contrôle du gain d’entrée correspondant sur la façade. L’alimentation fantôme 48 V est également disponible si vous utilisez un microphone à condensateur, vous pouvez activer l’alimentation fantôme à l’aide du bouton 48 V sur la façade.
