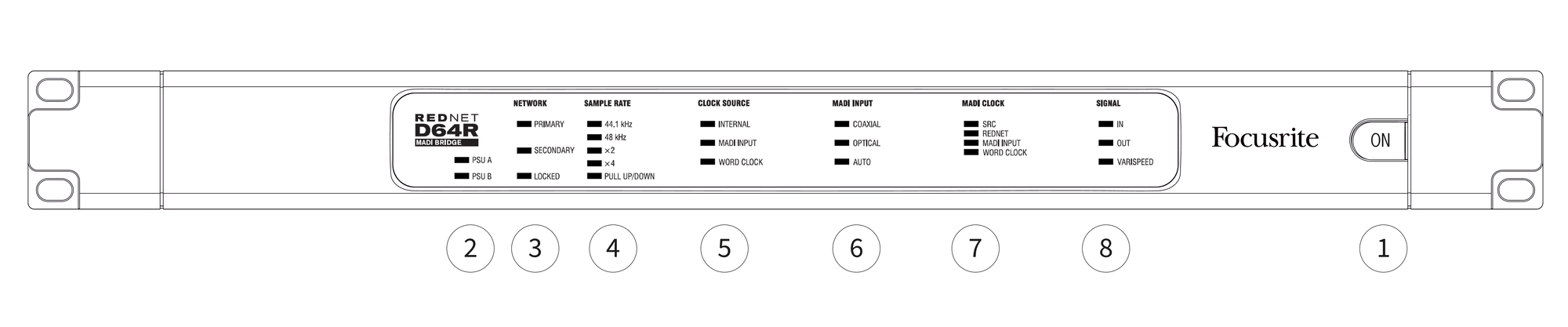

Interrupteur d'alimentation CA
-
Indicateur(s) d'alimentation
-
Bloc d'alimentation A – S'allume lorsqu'une entrée CA est appliquée et que toutes les sorties CC sont présentes.
-
Bloc d'alimentation B – S'allume lorsqu'une entrée CA est appliquée et que toutes les sorties CC sont présentes. Lorsque les deux alimentations fonctionnent et disposent d'entrées CA, le bloc d'alimentation A est l'alimentation par défaut.
-
-
Indicateurs d'état du réseau :
-
PRIMAIRE – S'allume lorsque l'appareil est connecté à un réseau Ethernet actif. Il indique également l'activité réseau en mode commuté.
-
SECONDAIRE – S'allume lorsque l'appareil est connecté à un réseau Ethernet actif. Non utilisé en mode commuté.
-
FERMÉ – S'allume lorsqu'un signal de synchronisation valide est reçu du réseau ou lorsque le RedNet D64R L'unité est leader du réseau. Clignote si une horloge externe est sélectionnée mais non connectée.
-
-
Indicateurs de fréquence d'échantillonnage
Cinq indicateurs orange : 44,1 kHz, 48 kHz, x2 (multiple de 44,1 ou 48), x4 (multiple de 44,1 ou 48) et fréquence d'échantillonnage TIRER VERS LE HAUT/VERS LE BASCes indicateurs s'allument individuellement ou ensemble pour indiquer la fréquence d'échantillonnage utilisée. Par exemple, pour un réglage Pull Up/Down à 96 kHz, les indicateurs Pull Up/Down à 48 kHz, x2 et Pull Up/Down s'allument.
-
Indicateurs de source d'horloge
Quand RedNet D64R est le leader de l'horloge du réseau Dante, l'un des indicateurs suivants s'allumera :
-
INTERNE – LED orange, indique que l’unité est verrouillée sur son horloge interne.
-
ENTRÉE MADI – LED orange, indique que l’unité est verrouillée sur l’entrée MADI.
-
HORLOGE DES MOTS – LED orange, s'allume pour indiquer qu'une synchronisation Word Clock externe est en cours d'utilisation.
-
-
Indicateurs d'entrée MADI
Si un signal d'entrée sélectionné n'est pas valide ou n'est pas présent, le voyant de la source d'entrée clignote.
-
COAXIAL – LED orange, indique que Coax est l'entrée sélectionnée, ou que AUTO est sélectionné et que l'entrée BNC est valide.
-
OPTIQUE – LED orange, indique que l'entrée Optique est sélectionnée, ou que AUTO est sélectionné, et que l'entrée Optique est valide.
-
AUTO – Indique que la sélection d'entrée est automatique (optique, de préférence). Ce voyant clignote si l'option Auto est sélectionnée, mais qu'aucune entrée (coaxiale ou optique) n'est valide.
-
-
Horloge MADI
-
SRC – LED orange, indique que SRC est actuellement actif.
-
REDNET – LED orange, indique que le signal MADI utilise l’horloge réseau.
-
ENTRÉE MADI – LED orange, indique que l’horloge de sortie MADI est verrouillée sur le débit d’entrée.
-
HORLOGE DES MOTS – LED orange, indique que l'entrée/sortie MADI est verrouillée sur le signal d'horloge de mots entrant sur le BNC du panneau arrière.
-
-
Signal
-
DANS – La LED verte indique la présence d'un signal sur l'entrée MADI sélectionnée. La LED s'allume si l'un des canaux du flux d'entrée présente une valeur égale ou supérieure à -42 dB(fs).
-
DEHORS – LED verte : signal présent sur la sortie MADI sélectionnée. S'allume comme pour le signal d'entrée.
-
VARISPÉED – LED orange : indique que l'appareil fonctionne en mode MADI 56 canaux. Cette LED clignote dans les cas suivants :
-
le signal est hors tolérance MADI (au-delà de 1 % de la valeur nominale) et l'unité n'est PAS en mode 56 canaux, ou…
-
si « MADI follow Rx » est défini et qu'une entrée non valide est détectée.
-
-
-

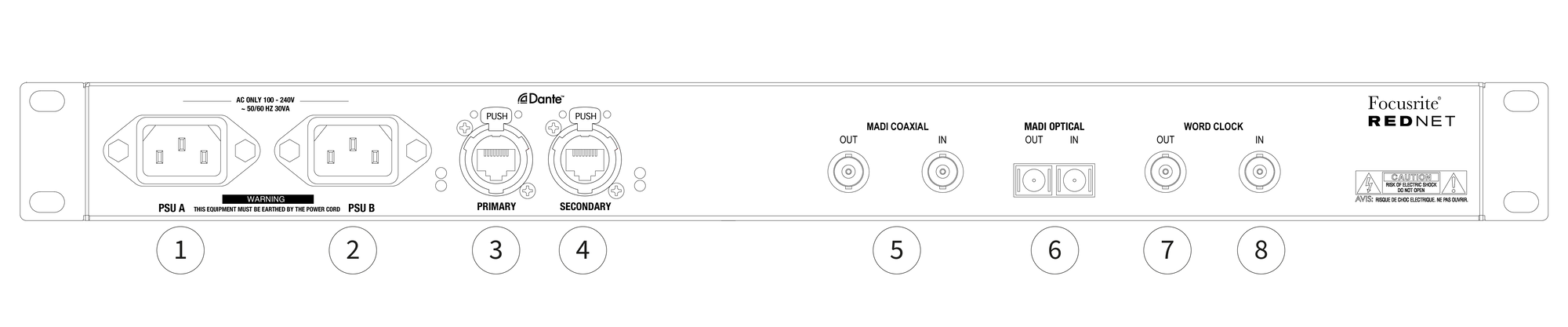

Bloc d'alimentation A
Prise IEC standard pour le raccordement au secteur. RedNet D64R dispose d'un bloc d'alimentation « universel » lui permettant de fonctionner sur n'importe quelle tension d'alimentation comprise entre 100 V et 240 V.
Note
La première utilisation nécessite la mise en place du clip de retenue de la fiche – voir Clip de retenue du cordon d'alimentation IEC.
-
Bloc d'alimentation B Connecteur d'entrée pour alimentation secteur de secours. L'alimentation B reste en veille, mais prend le relais en toute transparence en cas de panne ou de perte d'alimentation secteur du bloc d'alimentation A.
Si une alimentation sans interruption (UPS) est disponible, il est recommandé de l'appliquer à l'entrée B.
-
Primaire Connexion RJ45 [etherCON] pour le réseau Dante. Utilisez des câbles réseau standard de catégorie 5e ou supérieure pour vous connecter à un commutateur Ethernet local. RedNet D64R au RedNet réseau. À côté de chaque prise réseau se trouvent des LED qui s'allument pour indiquer une connexion réseau valide ainsi qu'une activité réseau.
Voir Brochage des connecteurs pour plus d'informations.
-
Secondaire Connexion réseau Dante secondaire où deux liaisons Ethernet indépendantes sont utilisées (mode redondant) ou un port supplémentaire sur un commutateur réseau intégré sur le réseau principal (mode commuté).
-
Coaxial MADI
Connecteurs BNC d'entrée et de sortie pour câble coaxial 75 Ω.
-
MADI Optique
Connecteur optique SC duplex. La norme fibre est la fibre multimode 62,5/125.
-
Word Clock Out
Fournit une sortie de la référence d'horloge système choisie (peut être commutée entre le débit de base ou le débit réseau).
-
Horloge de mots
Permet la synchronisation du réseau Dante avec l'horloge de mots de la maison.

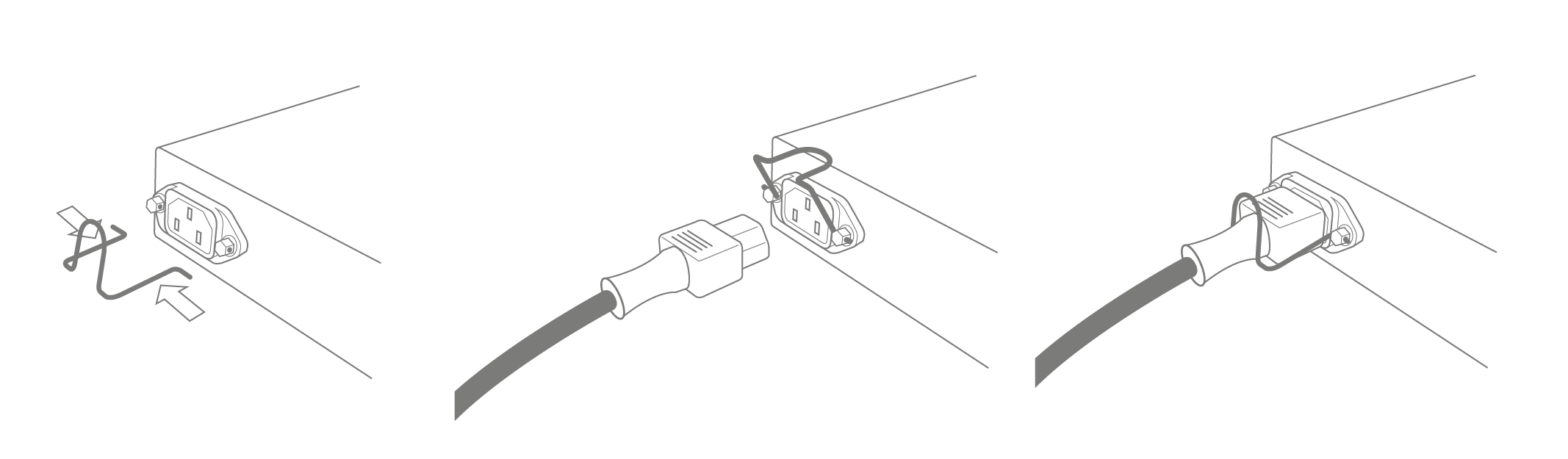

RedNet D64R L'appareil est fourni avec des clips de fixation pour cordon d'alimentation IEC. Ces clips empêchent toute déconnexion accidentelle du cordon d'alimentation pendant l'utilisation. Lors de la première installation, les clips de fixation doivent être fixés aux prises d'alimentation situées sur le panneau arrière.
Insérez chaque clip en serrant les pattes comme indiqué dans la première image ci-dessous, en alignant les broches avec les trous traversants des poteaux de fixation IEC un par un, puis en les relâchant.
Assurez-vous que l’orientation de chaque clip est celle indiquée dans les autres images ci-dessous, sinon l’efficacité sera compromise.

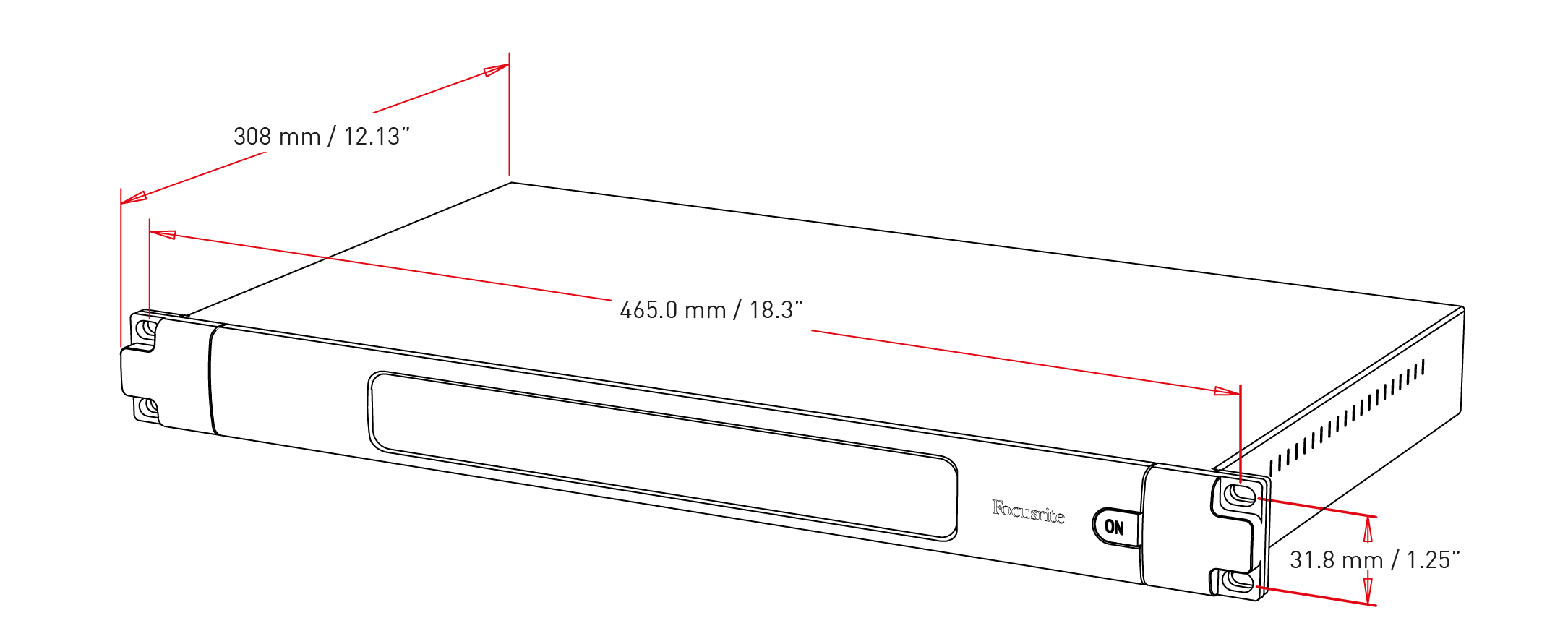

RedNet D64R les dimensions sont illustrées dans le schéma ci-dessus.
RedNet D64R nécessite 1U d'espace de rack vertical et au moins 350 mm de profondeur de rack, pour permettre le passage des câbles. RedNet D64R Le poids de l'unité est de 3,74 kg (4,32 kg). Pour une installation en environnement fixe (par exemple, un studio), les vis de fixation du panneau avant offrent un support adéquat. Si les unités sont utilisées en situation mobile (par exemple, en flight-case pour une tournée, etc.), il est conseillé d'envisager l'utilisation de rails de support latéraux intégrés au rack.
RedNet D64R Il génère peu de chaleur et est refroidi par convection naturelle. Sa température ambiante de fonctionnement est de 50 °C.
La ventilation s'effectue par des fentes pratiquées de chaque côté du boîtier. Ne pas monter RedNet D64R Juste au-dessus de tout autre équipement générant une chaleur importante, par exemple un amplificateur de puissance. Assurez-vous également que, lors du montage en rack, les aérations latérales ne sont pas obstruées.
RedNet D64R Il est alimenté par le secteur. Il intègre des alimentations universelles, compatibles avec toute tension secteur de 100 à 240 V. Les connexions CA s'effectuent via des connecteurs IEC standard à 3 broches situés sur le panneau arrière.
Lorsque les blocs d'alimentation A et B sont tous deux connectés, le bloc d'alimentation A devient l'alimentation par défaut et consomme donc plus de courant que B. Si une alimentation secteur de secours est fournie par une source sans interruption, il est recommandé de la connecter à l'entrée B.
Un ou deux câbles IEC correspondants sont fournis avec l'appareil. Ceux-ci doivent être terminés par des fiches secteur du type approprié à votre pays.
La consommation électrique en courant alternatif du RedNet D64R est de 30 VA.
Veuillez noter qu'il n'y a pas de fusibles dans RedNet D64Rou tout autre composant remplaçable par l'utilisateur. Veuillez contacter le service client pour toute question relative à l'entretien (voir « Service client et entretien des appareils »).
