Caractéristiques matérielles

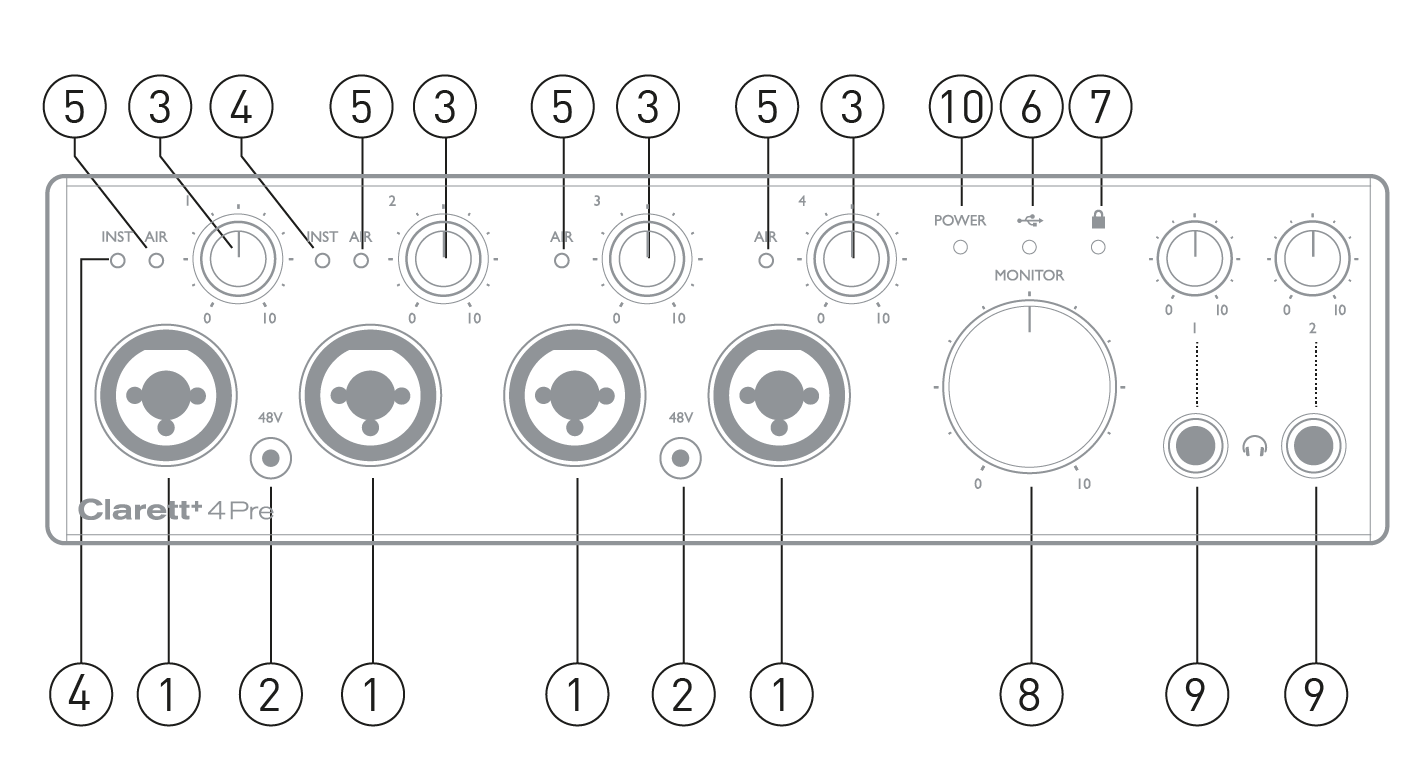

Entrées 1 à 4

Prises d'entrée XLR combinées pour chaque canal - connectez des microphones via un connecteur XLR, ou des instruments (par exemple, une guitare) ou des signaux de niveau ligne via des prises jack ¼". Des prises jack TRS (symétriques) ou TS (asymétriques) peuvent être utilisées pour les instruments ou les signaux de niveau ligne.

48V – deux interrupteurs activant l'alimentation fantôme 48 V au niveau des contacts XLR des connecteurs combo pour les entrées micro 1 et 2 et 3 et 4 respectivement. Chaque interrupteur est doté d'une LED rouge indiquant quand l'alimentation fantôme est activée.

Tous les microphones ne nécessitent pas d'alimentation fantôme. Si vous n'êtes pas sûr que votre microphone en ait besoin pour fonctionner, veuillez lire la documentation du microphone.

Gagner 1 à 4 – quatre commandes rotatives : ajustent le gain d’entrée pour les signaux aux entrées 1 à 4 respectivement.

Les commandes de gain ont des « halos » LED pour confirmer le niveau du signal : le vert indique un niveau d'entrée d'au moins -42 dBFS (c'est-à-dire « signal présent »), l'anneau devient ensuite orange lorsque le niveau du signal atteint -6 dBFS, et rouge à 0 dBFS.

INST – deux LED rouges qui s'allument lorsque le mode Instrument est sélectionné pour les entrées jack 1 ou 2 de Focusrite Control logiciel. Lorsque le mode Instrument est sélectionné, l'entrée ligne est convertie en une entrée asymétrique à haute impédance. Vous pouvez connecter des instruments via une prise jack 2 pôles (TS) ici.

AIR – four LED jaunes qui s'allument lorsque la fonction AIR est sélectionnée pour chaque entrée de Focusrite Control. AIR modifie la réponse en fréquence de l'étage d'entrée pour modéliser les préamplis micro Focusrite ISA classiques basés sur un transformateur.

(USB actif) – une LED verte qui s’allume lorsque l’appareil a établi une connexion avec l’ordinateur auquel il est connecté.

(Verrouillé) – une LED verte qui confirme la synchronisation de l'horloge, soit à l' Clarett⁺ 4Prel'horloge interne ou à l'entrée numérique externe.

MONITEUR – contrôle du niveau de sortie du moniteur principal – cela contrôle normalement le niveau des sorties du moniteur principal sur le panneau arrière, mais vous pouvez le configurer dans Focusrite Control pour régler le niveau de plusieurs paires de sorties.

(Casque) 1 et 2 – connectez une ou deux paires d’écouteurs stéréo aux deux prises jack TRS ¼” situées sous les commandes.

Le casque 1 transporte toujours le même mixage que les sorties ligne 3 et 4, tandis que le casque 2 peut fournir un mixage indépendant en utilisant les sorties 5 et 6 du logiciel. Chaque sortie casque possède son propre contrôle de volume.

POUVOIR – LED verte confirmant que l’alimentation CC est connectée.

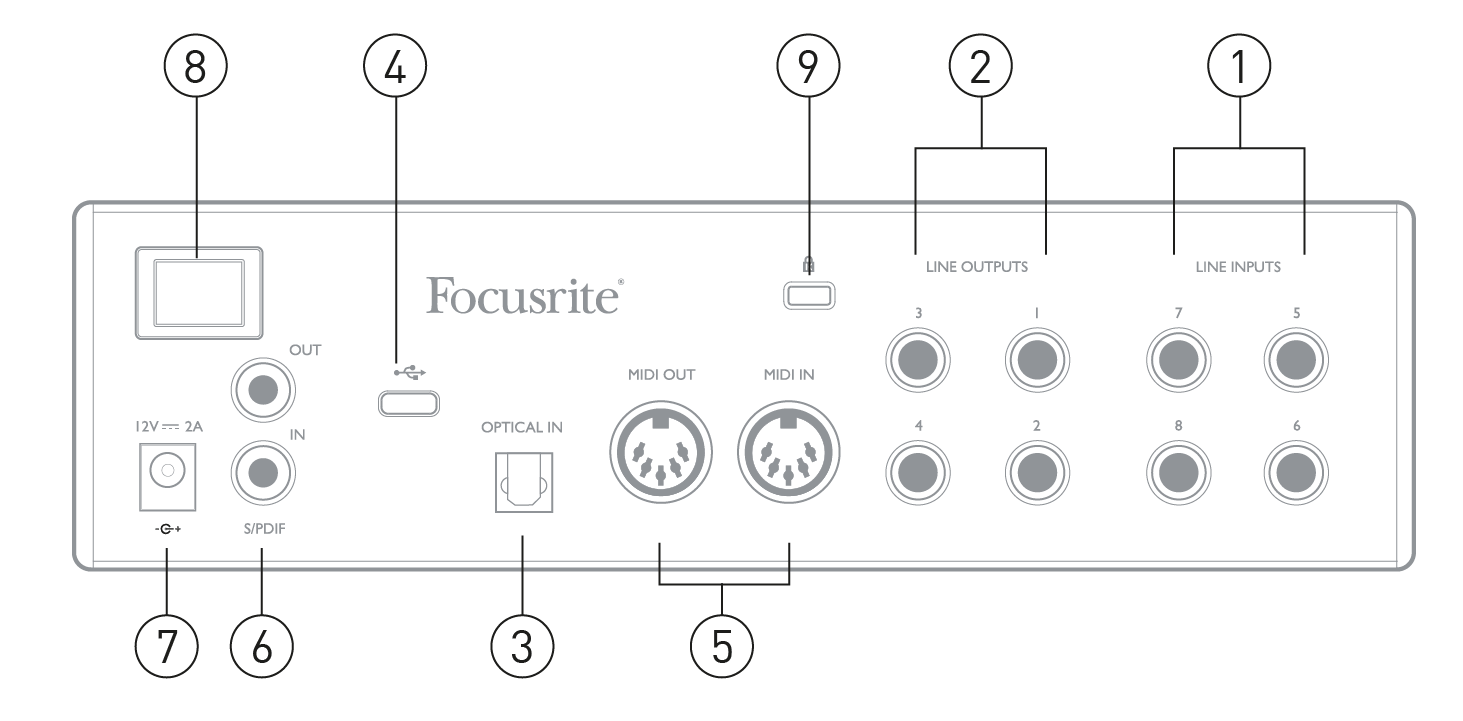

ENTRÉES DE LIGNE 5 à 8 – quatre entrées ligne analogiques symétriques pour les canaux 5 à 8, sur prises jack TRS ¼”. Vous pouvez connecter ici d'autres signaux de niveau ligne à l'aide de prises jack TRS ¼” (symétriques) ou TS (asymétriques).

SORTIES DE LIGNE 1 à 4 – quatre sorties de ligne analogiques symétriques sur prises jack ¼” ; utilisez des prises TRS pour une connexion symétrique ou des prises TS pour une connexion asymétrique. Les sorties de ligne 1 et 2 seront généralement utilisées pour piloter les haut-parleurs principaux G et D de votre système de monitoring, tandis que les sorties 3 et 4 peuvent être utilisées pour connecter des équipements de niveau de ligne supplémentaires (par exemple, des processeurs d'effets externes). Les signaux acheminés vers toutes les sorties peuvent être définis dans Focusrite Control.

OPTIQUE EN – un connecteur TOSLINK™️ transportant huit canaux audio numériques au format ADAT à une fréquence d'échantillonnage de 44,1/48 kHz ou quatre canaux à 88,2/96 kHz. Cette entrée est désactivée à des fréquences d'échantillonnage de 176,4/192 kHz. Cette entrée est également capable d'accepter une source S/PDIF optique stéréo.

Connecteur USB-C ; connectez le Clarett⁺ 4Pre à votre ordinateur avec le câble USB-C vers USB-C ou USB-C vers USB-A fourni.

Entrée MIDI et Sortie MIDI – prises DIN 5 broches standard pour connecter un équipement MIDI externe. Vous pouvez envoyer/recevoir des données MIDI entre votre ordinateur et des appareils MIDI externes.

Entrée d'alimentation CC externe - alimente le Clarett⁺ 4Pre via l'adaptateur secteur séparé (PSU) fourni.

Le bloc d'alimentation est une unité 12 V CC évaluée à 2 A.

Interrupteur marche/arrêt.

Fente de sécurité Kensington – sécurisez votre Clarett⁺ 4Pre à une structure appropriée si désiré.
