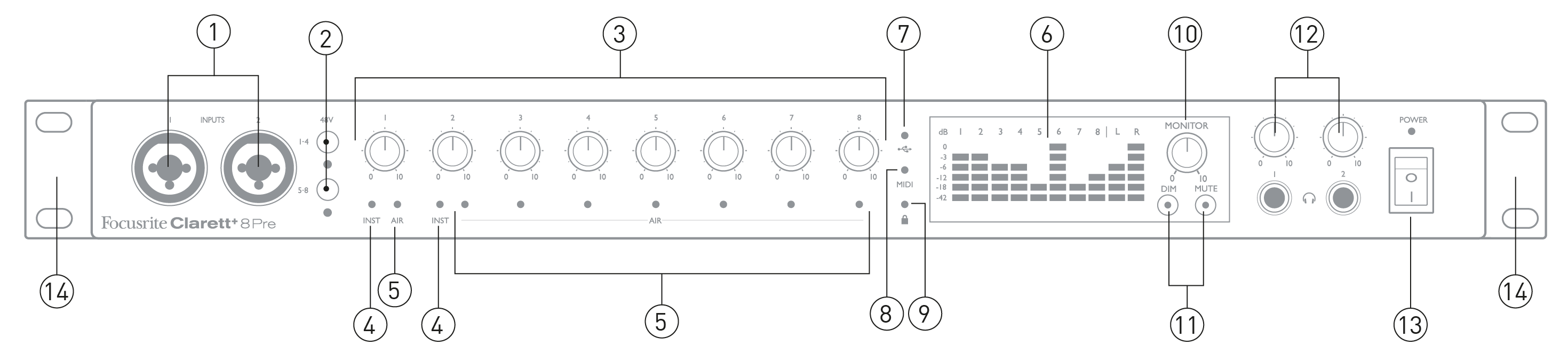

Caractéristiques matérielles

Entrées 1 et 2

Prises d'entrée XLR combinées pour chaque canal - connectez des microphones via un connecteur XLR, ou des instruments (par exemple, une guitare) ou des signaux de niveau ligne via des prises jack ¼". Des prises jack TRS (symétriques) ou TS (asymétriques) peuvent être utilisées pour les instruments ou les signaux de niveau ligne.

48 V – deux commutateurs activant l'alimentation fantôme 48 V au niveau des contacts XLR des connecteurs Combo pour les entrées micro 1 à 4 et 5 à 8 respectivement. (Notez que les entrées 3 à 8 se trouvent sur le panneau arrière.) Chaque commutateur est doté d'une LED rouge indiquant quand l'alimentation fantôme est activée.

Tous les microphones ne nécessitent pas d'alimentation fantôme. Si vous n'êtes pas sûr que votre microphone en ait besoin pour fonctionner, veuillez lire la documentation du microphone.

Gain 1 à 8 – huit commandes rotatives : ajustent le gain d'entrée pour les signaux aux entrées 1 à 8 respectivement.

INST – deux LED rouges qui s'allument lorsque le mode Instrument est sélectionné pour les entrées jack 1 ou 2 de Focusrite Control logiciel. Lorsque le mode Instrument est sélectionné, l'entrée ligne est convertie en une entrée asymétrique à haute impédance. Vous pouvez connecter des instruments via une prise jack 2 pôles (TS) ici.

AIR – eight LED jaunes qui s'allument lorsque la fonction AIR est sélectionnée pour chaque entrée de Focusrite Control. AIR modifie la réponse en fréquence de l'étage d'entrée pour modéliser les préamplis micro Focusrite ISA classiques basés sur un transformateur.

Compteurs – dix indicateurs à barres LED à 6 segments indiquant :

Les indicateurs d'entrée affichent le niveau du signal après l'étage de gain d'entrée. Les indicateurs de sortie affichent le niveau du signal avant le contrôle du niveau du moniteur [10]. Les LED s'allument à -42 (vert, « signal présent »), -18 et -12 dBFS (vert), -6 et -3 dBFS (jaune) et 0 dBFS (rouge). 0 dBFS indique un écrêtage numérique, que vous devez toujours éviter.

(USB actif) – une LED verte qui s’allume lorsque l’appareil a établi une connexion avec l’ordinateur auquel il est connecté.

MIDI – une LED verte qui s’allume lorsque des données MIDI sont reçues sur le port MIDI IN du panneau arrière.

(Verrouillé) – une LED verte qui confirme la synchronisation de l'horloge, soit à l' Clarett⁺ 8Prel'horloge interne ou à l'entrée numérique externe.

MONITEUR – contrôle du niveau de sortie du moniteur principal – cela contrôle normalement le niveau des sorties du moniteur principal sur le panneau arrière, mais vous pouvez le configurer dans Focusrite Control pour régler le niveau de plusieurs paires de sorties.

FAIBLE et MUET – deux commutateurs contrôlant les sorties moniteur de la Clarett+ 8Pre ; FAIBLE réduit le niveau de sortie de 18 dB, MUET désactive les sorties. Par défaut, ces commutateurs affectent les sorties du moniteur principal 1 et 2, mais vous pouvez les configurer dans Focusrite Control pour contrôler d'autres sorties analogiques. Les commutateurs sont allumés pour indiquer la fonction que vous avez sélectionnée (FAIBLE: jaune, MUET: rouge).

(Casque) 1 et 2 – connectez une ou deux paires d’écouteurs stéréo aux deux prises jack TRS ¼” situées sous les commandes.

Les sorties casque transportent toujours les signaux actuellement acheminés vers les sorties analogiques 7/8 et 9/10 (en paires stéréo) Focusrite Control.

POUVOIR – Interrupteur d’alimentation secteur et LED verte.

Oreilles de rack pour le montage du Clarett+ 8Pre dans un rack d'équipement standard de 19 pouces

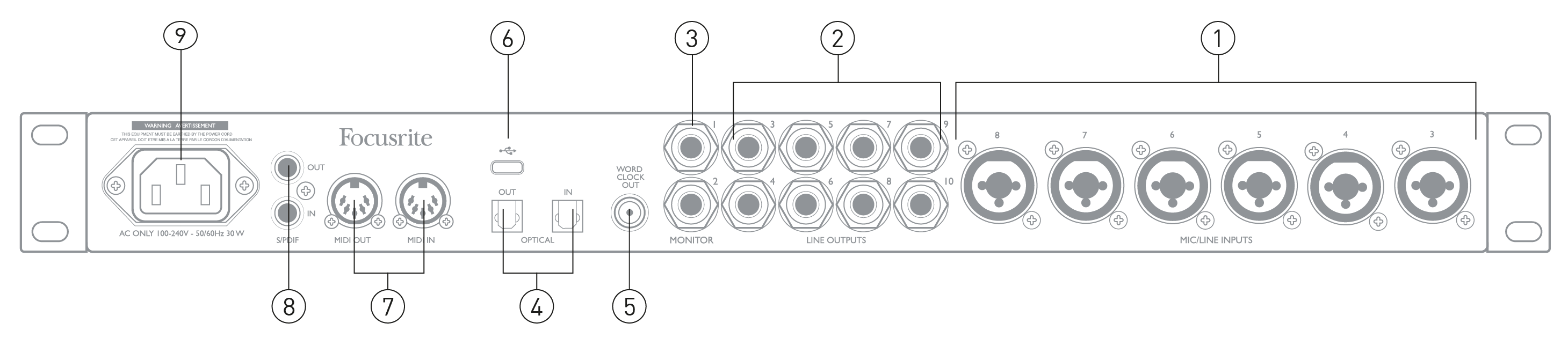

Micro/DOUBLER ENTRÉES 3 à 8 – Prises d'entrée XLR combinées - connectez d'autres microphones ou signaux de niveau ligne via des prises XLR ou ¼" selon le cas. Des prises jack ¼" TRS (symétriques) ou TS (asymétriques) peuvent être utilisées pour les signaux de niveau ligne.

SORTIES DE LIGNE 3 à 10 – huit sorties ligne analogiques symétriques sur prises jack 6,35 mm ; utilisez des prises TRS pour une connexion symétrique ou des prises TS pour une connexion asymétrique. Les signaux acheminés vers ces sorties sont définis dans Focusrite Control, pour piloter des haut-parleurs alternatifs (c'est-à-dire, milieu de champ, champ proche, etc.), des haut-parleurs supplémentaires dans un système de surveillance multicanal ou pour envoyer de l'audio à des processeurs d'effets externes.

MONITEUR 1 et 2 – deux sorties ligne analogiques symétriques sur prises jack 6,35 mm (avec « anti-coup ») ; utilisez des prises jack TRS pour une connexion symétrique ou des prises jack TS pour une connexion asymétrique. Ce sont également les sorties ligne 1 et 2, et seront généralement utilisées pour piloter les enceintes principales G et D de votre système de monitoring. Cependant, le routage de sortie peut être personnalisé dans Focusrite Control.

OPTIQUE EN et DEHORS – deux connecteurs TOSLINK™️, chacun transportant huit canaux audio numériques au format ADAT à une fréquence d’échantillonnage de 44,1/48 kHz ou quatre canaux à 88,2/96 kHz. Cette entrée est également capable d’accepter une source S/PDIF optique stéréo : cette option est sélectionnée à partir de Focusrite ControlNotez que cette entrée est désactivée à des fréquences d'échantillonnage de 176,4/192 kHz.

SORTIE WORD CLOCK – un connecteur BNC transportant le Clarett⁺ 8PreL'horloge de mots de 's; utilisez-la pour synchroniser d'autres équipements audio numériques.

Connecteur USB-C ; connectez le Clarett⁺ 8Pre à votre ordinateur avec le câble USB-C vers USB-C ou USB-C vers USB-A fourni.

Entrée MIDI et Sortie MIDI – prises DIN 5 broches standard pour connecter un équipement MIDI externe. Vous pouvez envoyer/recevoir des données MIDI entre votre ordinateur et des appareils MIDI externes.

Entrée S/PDIF et DEHORS – deux prises phono (RCA) transportant des signaux audio numériques à deux canaux entrant et sortant du Clarett⁺ 8Pre au format S/PDIF. Comme toutes les autres entrées et sorties, vous pouvez personnaliser le routage S/PDIF dans Focusrite Control.

Alimentation secteur – connecteur standard IEC (AC). Clarett⁺ 8Pre est équipé d'une alimentation « universelle » et fonctionne sur n'importe quelle tension secteur alternative de 100 à 240 V, à 50 ou 60 Hz.
