Cette section couvre certains cas d’utilisation courants pour le 4i4 4th Gen. La plupart du temps, votre cas d’utilisation est une variante de ceux-ci et la façon dont vous utilisez votre 4i4 4th Gen reprend probablement certains principes.

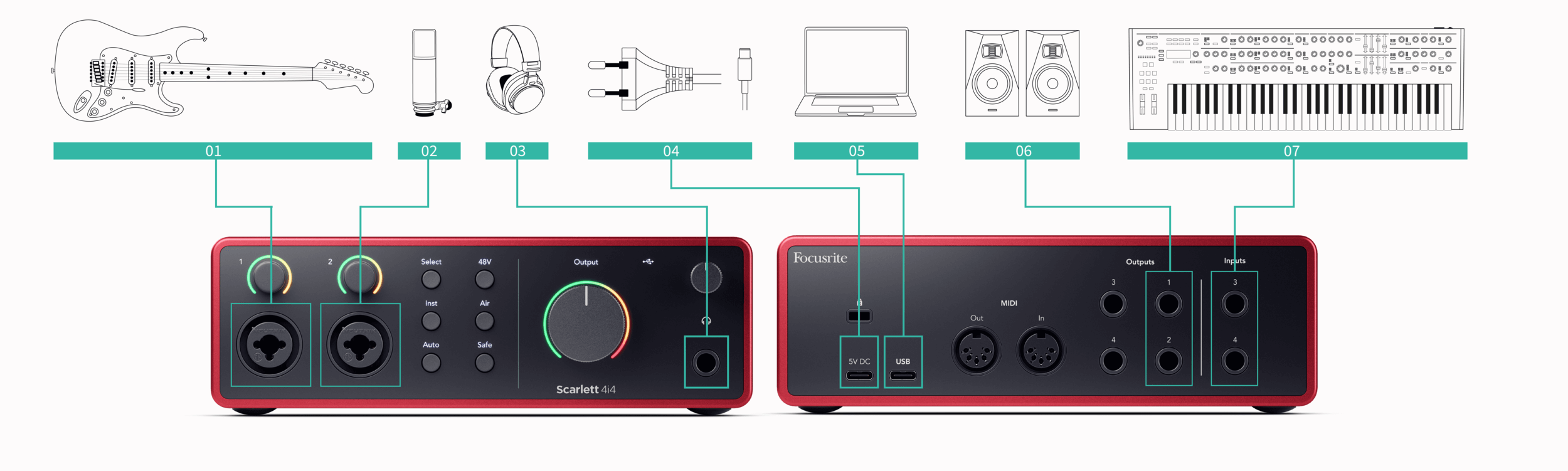

Le schéma suivant montre comment connecter une série d'entrées et de sorties au Scarlett 4i4.
-
Branchez des instruments tels que des guitares, des basses, des guitares électro-acoustiques et d'autres instruments avec des micros à l'entrée 1 ou 2 l'entrée jack 6,35 mm sur la façade. Lorsque vous connectez un instrument, utilisez un câble mono jack 6,35 mm à 6,35 mm TS et réglez l'entrée sur « instrument » à l'aide du bouton Inst .
-
Connectez un microphone (par exemple le CM25 MkIII) à l'entrée 1 ou à l'entrée 2 à l'aide d'un câble XLR à XLR. Vous devez connecter un microphone via un câble XLR, les autres microphones risquent de ne pas fonctionner, ou vous risquez d'avoir des problèmes. Activez le 48V si nécessaire pour votre microphone.
-
Branchez votre casque (par exemple le casque Scarlett SH-450) via une prise jack 6,35 mm à la sortie du casque. Vous devez utiliser un connecteur jack 6,35 mm TRS pour brancher votre casque. Si le connecteur de votre prise casque est plus petit, vous aurez besoin d'un adaptateur de jack pour casque.
-
Branchez votre Scarlett à une prise murale en utilisant le bloc d'alimentation fourni.
-
Connectez le Scarlett à votre ordinateur à l'aide d'un câble USB .
-
Connectez les enceintes de monitoring aux sorties D et G (droite et gauche). Utilisez des câbles jack TRS équilibrés de 6,35 mm pour connecter les enceintes de monitoring. Si les enceintes de monitoring ont des connexions différentes, consultez le guide d'utilisation des enceintes de monitoring.
-
Connectez les appareils de niveau ligne, tels que les synthétiseurs, les claviers, les préamplis de micro, etc. aux entrées ligne à niveau fixe 3 et 4. Pour une connexion symétrique, utilisez un connecteur jack TRS de 6,35 mm. Vous pouvez utiliser un connecteur jack TS mais la connexion sera asymétrique.
Vous pouvez aussi connecter des appareils de niveau ligne à l'entrée 1 ou 2, où vous pouvez utiliser le contrôle de gain pour augmenter le signal de vos appareils de niveau ligne dans votre logiciel d'enregistrement. Veillez à désactiver Inst si vous connectez des appareils de niveau ligne à l'entrée 1 ou 2.
Note
Vous ne pouvez pas brancher des guitares ou des microphones directement sur les entrées 3 et 4.
Votre Scarlett 4i4 a suffisamment de sorties et d'entrées pour que vous puissiez utiliser du matériel externe dans vos mixages. Par matériel ou équipement externe, nous faisons référence aux effets que vous pouvez vouloir inclure dans le processus de mixage, par exemple, les égaliseurs (EQ), les compresseurs, la réverbération, le délai, etc.
Il y a deux façons de mélanger avec des effets externes, soit en tant qu'effets d'insert (souvent des égaliseurs ou des compresseurs), soit en tant qu'effets d'envoi et de retour (plus courants pour la réverbération et le délai).
-
Inserts - l'effet est placé sur le trajet du signal, de sorte que l'ensemble du signal est affecté par le matériel externe.
-
Envoi et retour - vous envoyez le signal « non traité » à l'effet externe et vous renvoyez le signal « traité », ou affecté, à votre STAN, souvent sur un canal différent. Vous pouvez ensuite mélanger une combinaison du signal non traité d'origine et du signal traité affecté.
Astuce
Il n'y a pas de règles strictes pour l'utilisation des effets en tant qu'inserts ou effets d'envoi et de retour. Une technique intéressante consiste à utiliser un compresseur comme effet d'envoi, communément appelé compression parallèle ou compression new-yorkaise. Cette technique peut être très efficace pour donner plus de poids à certaines parties de votre mixage.

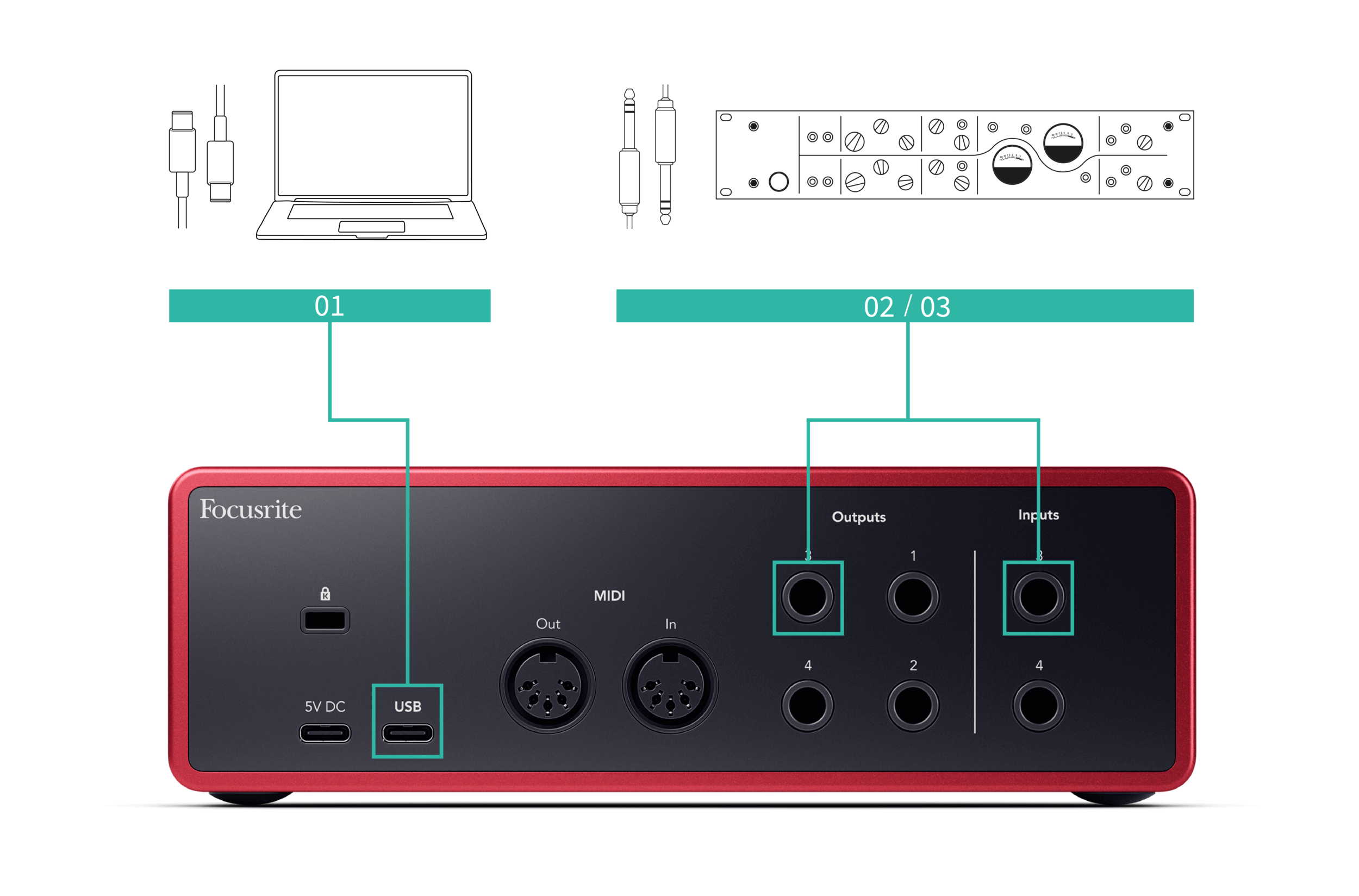

L'installation ci-dessous montre comment vous pouvez connecter votre matériel externe à votre Scarlett 4i4 et utiliser la console de mixage du Focusrite Control 2 pour acheminer le signal. Pour faire sortir le signal de votre STAN, la plupart des logiciels STAN auront un guide pour l'utilisation d'un processeur externe comme insert ou comme effet d'envoi et de retour. Utilisez ce guide en combinaison avec le guide d'utilisation de votre STAN.
Connexions matérielles
Pour configurer le matériel, nous allons connecter les équipements dans l'ordre du flux des signaux.
-
Connectez un câble jack 6,35 mm symétrique à l'une des sorties ligne de réserve de votre interface (par ex. pas les sorties 1-2 qui sont généralement réservées aux enceintes de monitoring).
-
Branchez l'autre extrémité du câble à l'entrée de votre processeur d'effet externe. Il peut s'agir d'une entrée jack 6,35 mm, mais aussi d'une entrée XLR. S'il s'agit d'un XLR, assurez-vous que l'entrée est adaptée aux signaux d'entrée de niveau ligne.
-
Connectez la sortie de votre processeur d'effets externe à une entrée jack 6,35 mm libre sur votre Scarlett 4i4. Le signal de sortie des processeurs d'effets externes est probablement un signal de niveau ligne, vous devez donc le connecter à une entrée jack sur votre Scarlett 4i4.
Routing logiciel
Les étapes suivantes offrent une vue d'ensemble du routing dans le logiciel. Les étapes peuvent varier d'un STAN à l'autre.
-
Ajoutez un insert ou un envoi à la piste dans un STAN à affecter. Prenez note de la sortie logicielle de votre insert ou de votre envoi, par ex. Sortie 3.

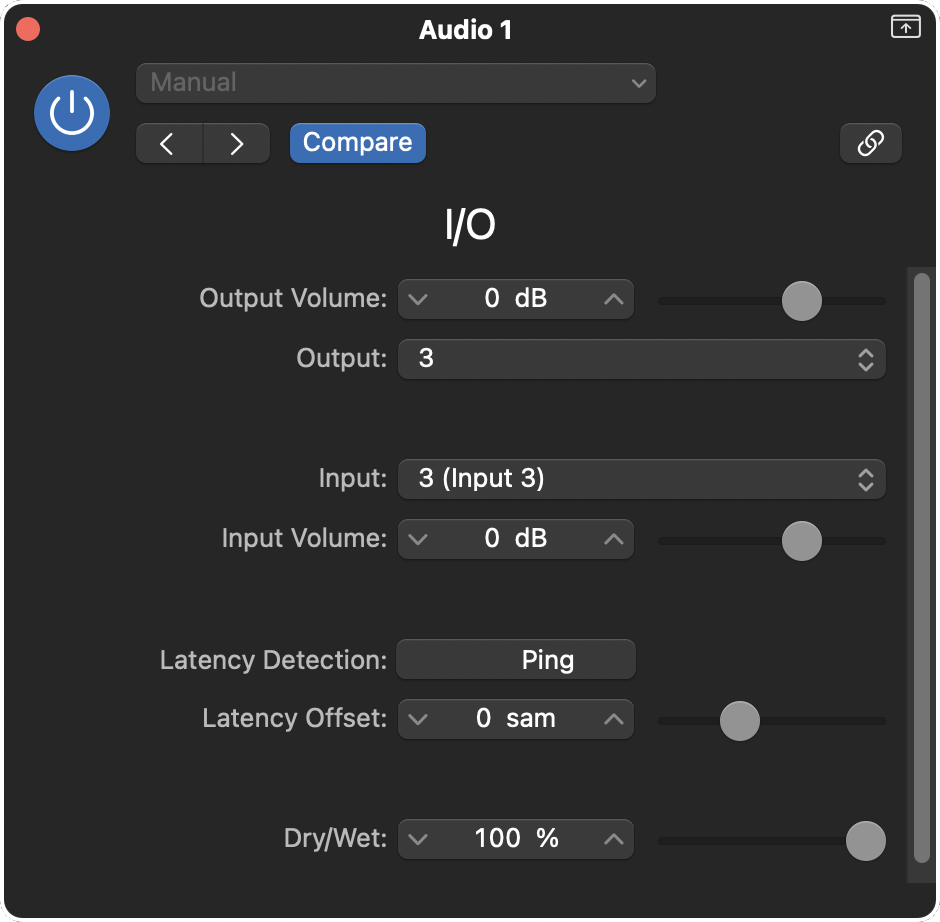

Le plugin d'insert E/S de Logic Pro - pour les effets Envoi et Retour, utilisez ce plugin sur un canal Envoi, ou Bus.
-

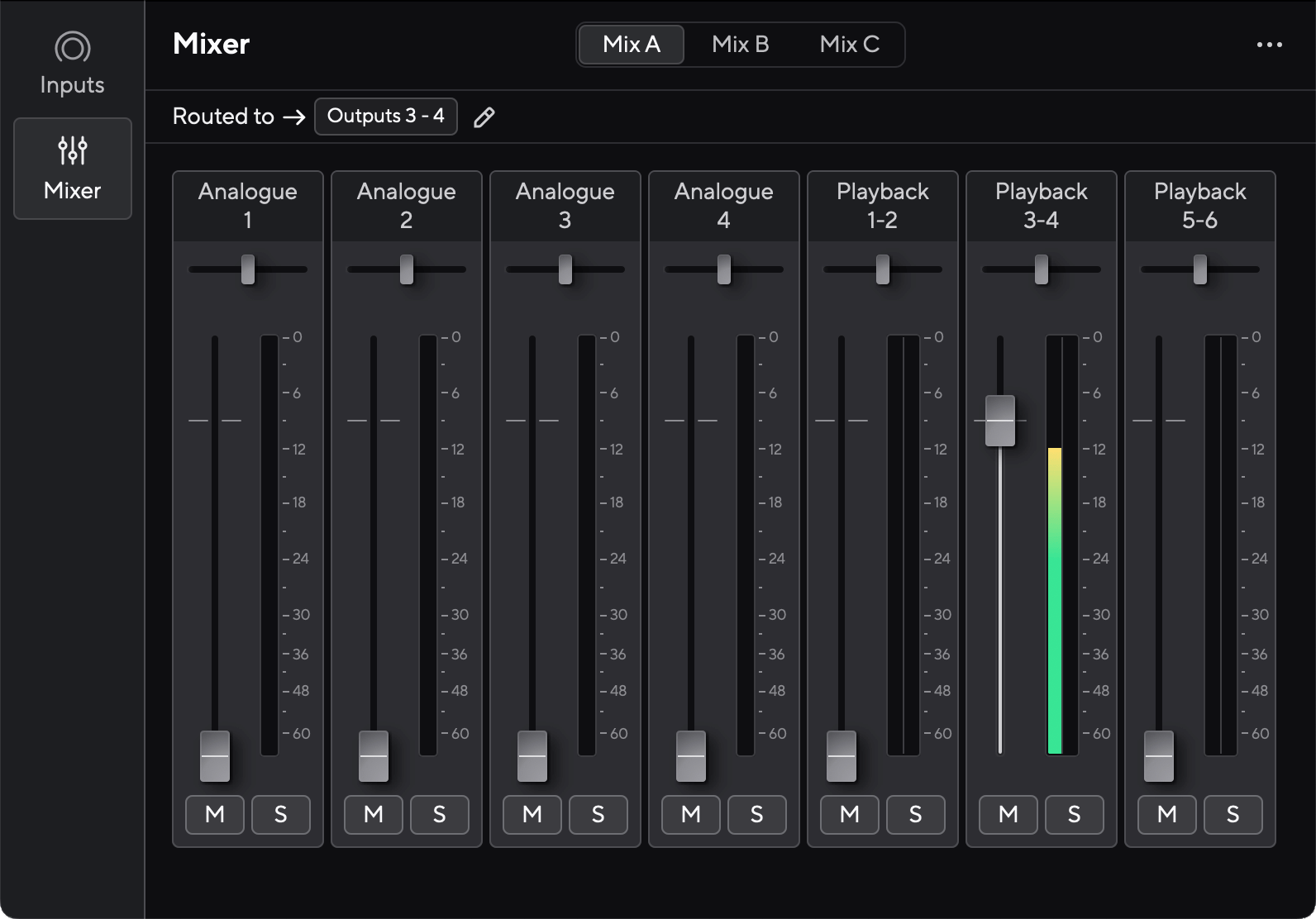

Dans Scarlett 4i4, assurez-vous que la sortie du logiciel de votre insert ou de votre envoi, par ex. la sortie 3 est acheminée vers la sortie que vous avez connectée de votre Scarlett à votre matériel externe. Pour plus d'informations sur le routing, voir Focusrite Control Mixer.
-
Dans votre STAN, assurez-vous que l'entrée de votre insert, ou le retour de votre envoi, est réglée sur l'entrée de votre Scarlett 4i4 que vous avez connectée à la sortie de votre matériel externe.
Après avoir suivi ces étapes, lorsque vous jouez votre session STAN, vous devriez entendre le signal affecté qui revient de votre matériel externe, soit inséré dans la chaîne d'effets du canal, soit en écoutant le retour de l'effet.
Astuce
Vous pouvez utiliser le même procédé pour amplifier vos signaux de guitare DI. Remplacez l'unité d'effets externes par une boîte de rehaussement et un ampli de guitare.
Le Scarlett 4i4 dispose d’un mode autonome ; ce mode permet à votre interface de transmettre l’audio lorsqu’elle n’est pas connectée à un ordinateur. Cela peut être utile pour :
-
Augmenter le nombre de préamplis sur une autre interface ou console de mixage qui manque de préamplis micro, par exemple :
-
Utiliser toutes les entrées ligne de rechange sur l’autre interface.
Par exemple, en acheminant les entrées du microphone du Scarlettvers ses sorties ligne.
-
-
Pour utiliser votre configuration de studio sans avoir votre ordinateur allumé ou branché, par exemple, pour utiliser votre guitare à travers vos haut-parleurs ou tout équipement de musique électronique connecté.
Pour configurer le mode autonome :
-
Branchez la prise d’alimentation de votre Scarlett à l’alimentation secteur.
-
Connectez votre Scarlett 4i4 à un ordinateur alluméFocusrite Control 2. Sur la page de la console de mixage Focusrite Control 2, acheminez les entrées des Scarlett 4i4 vers les sorties que vous souhaitez utiliser. Reportez-vous à Console de mixage de Focusrite Control 2.
Par exemple, vous pouvez acheminer les entrées microphone 1 et 2 vers les sorties ligne 3 et 4 pour utiliser votre Scarlett 4i4 comme préampli de microphone autonome connecté aux entrées ligne d’un autre préampli.
-
Déconnectez votre Scarlett 4i4 de votre ordinateur et il continuera à transmettre l’audio en mode autonome.
-
Connectez vos entrées et sorties à votre interface comme d’habitude (voir Exemples d’utilisation) .
