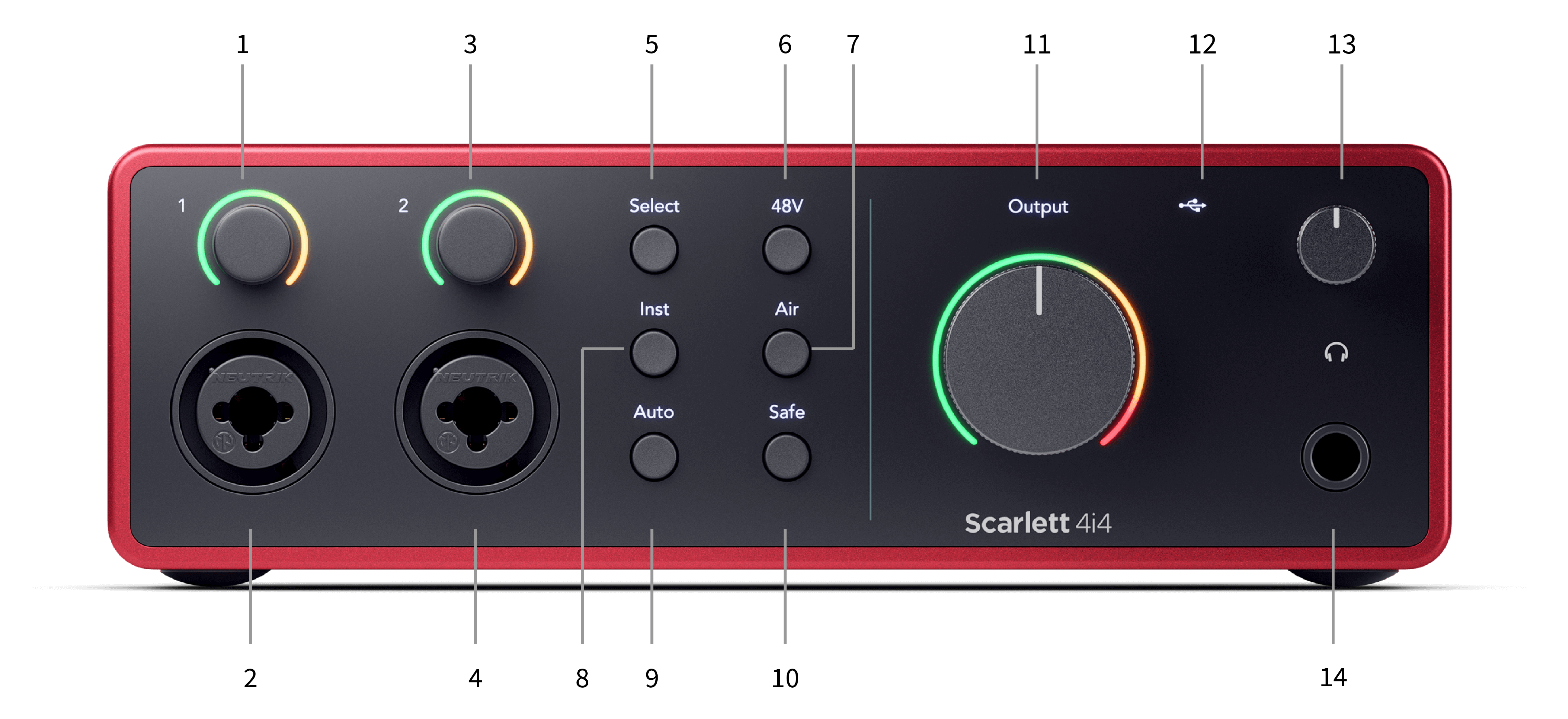

Entrée 1 Commande de gain et Halo de gain : le contrôle du gain règle le niveau de l'entrée et le Halo de gain indique les niveaux de gain de l'entrée et de contrôles pour l'entrée micro 1 jack ou XLR.
-
Entrée 1 Connecteur Neutrik® Combo XLR et jack 6,35 mm (1/4"). Accepte les entrées micro XLR ou les câbles jack 1/4" mono (TS) et mono (TRS) asymétriques au niveau de la ligne ou de l'instrument.
-
Entrée 2 Contrôle du gain et Halo de gain : la commande de gain règle le niveau d'entrée et le Halo de gain indique les niveaux de gain de l'entrée et de contrôle pour l'entrée micro 2 jack ou XLR.
-
Entrée 2 Connecteur Neutrik® Combo XLR et jack 6,35 mm (1/4"). Accepte les entrées micro XLR ou les câbles jack 1/4" mono (TS) et mono (TRS) asymétriques au niveau de la ligne ou de l'instrument.
-
Bouton Sélect : appuyez sur ce bouton pour déplacer la sélection vers le contrôle suivant. Les autres boutons changent pour contrôler l'entrée sélectionnée. Le numéro du canal actuellement sélectionnée s'allume en vert.
-
Bouton 48V : appuyez sur ce bouton pour activer l'alimentation fantôme 48V à l'entrée micro XLR afin d'alimenter les microphones à condensateur.
Vous pouvez régler 48V indépendamment pour chaque canal de préampli.
-
Bouton Air : appuyez sur ce bouton pour activer le mode AIR (voir AIR).
-
Bouton Inst : appuyez sur ce bouton pour faire basculer l'entrée 6,35 mm (1/4") sélectionnée entre le niveau ligne et le niveau instrument.
-
Bouton Auto : appuyez sur ce bouton pour lancer la fonction de gain automatique (voir Gain automatique).
-
Bouton Safe : appuyez sur ce bouton pour activer la fonction Clip Safe pour votre entrée (voir Safe).
-
Contrôle de la sortie des enceintes principales et indicateur de niveau de sortie - Par défaut, vous contrôlez le niveau allant aux sorties 1 et 2, l'indicateur de niveau montrant le niveau envoyé. Vous pouvez configurer la sortie pour contrôler les sorties 1-2.
-
-
Contrôle du niveau du casque : contrôle le niveau envoyé à votre casque.
-
-

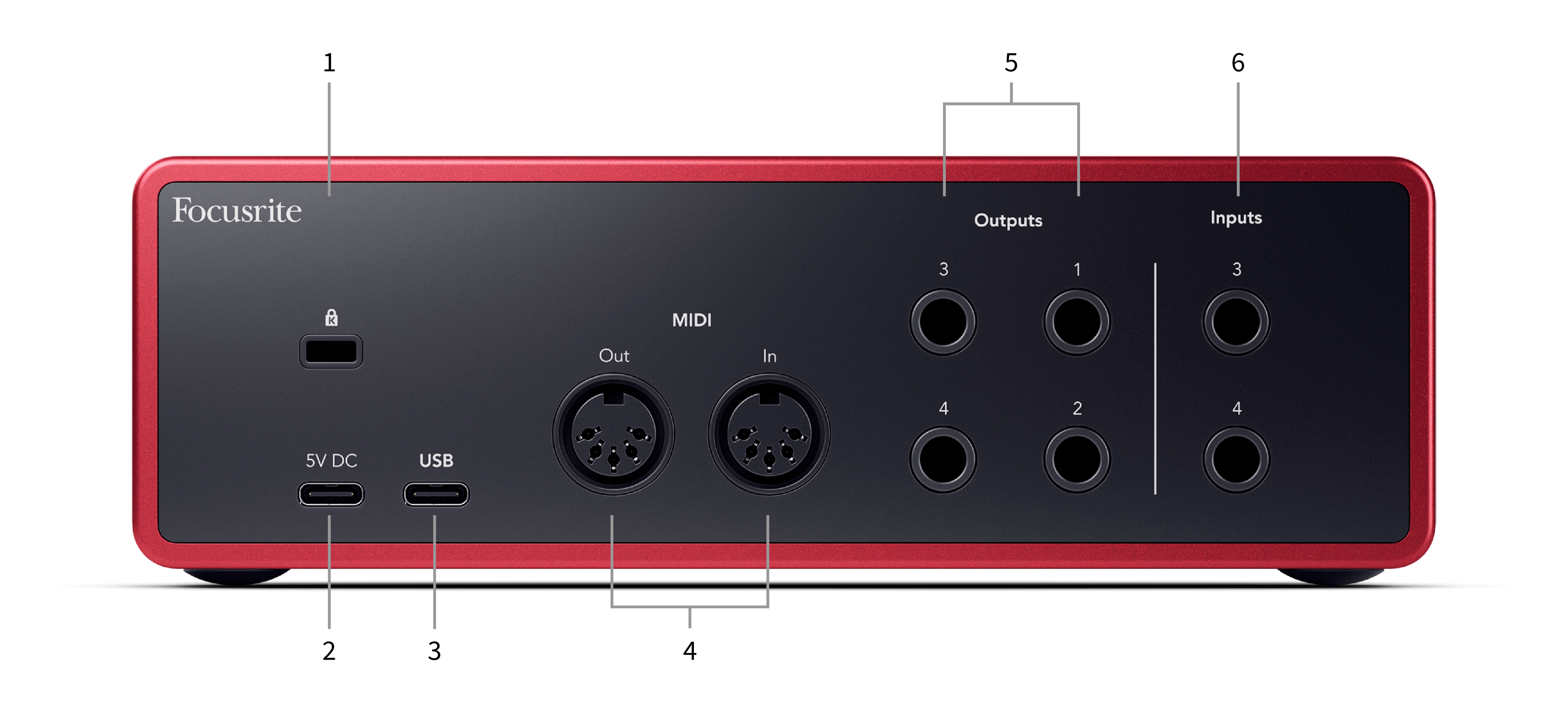

: Kensington Lock, utilise un cadenas pour sécuriser votre Scarlett et dissuader les voleurs.
-

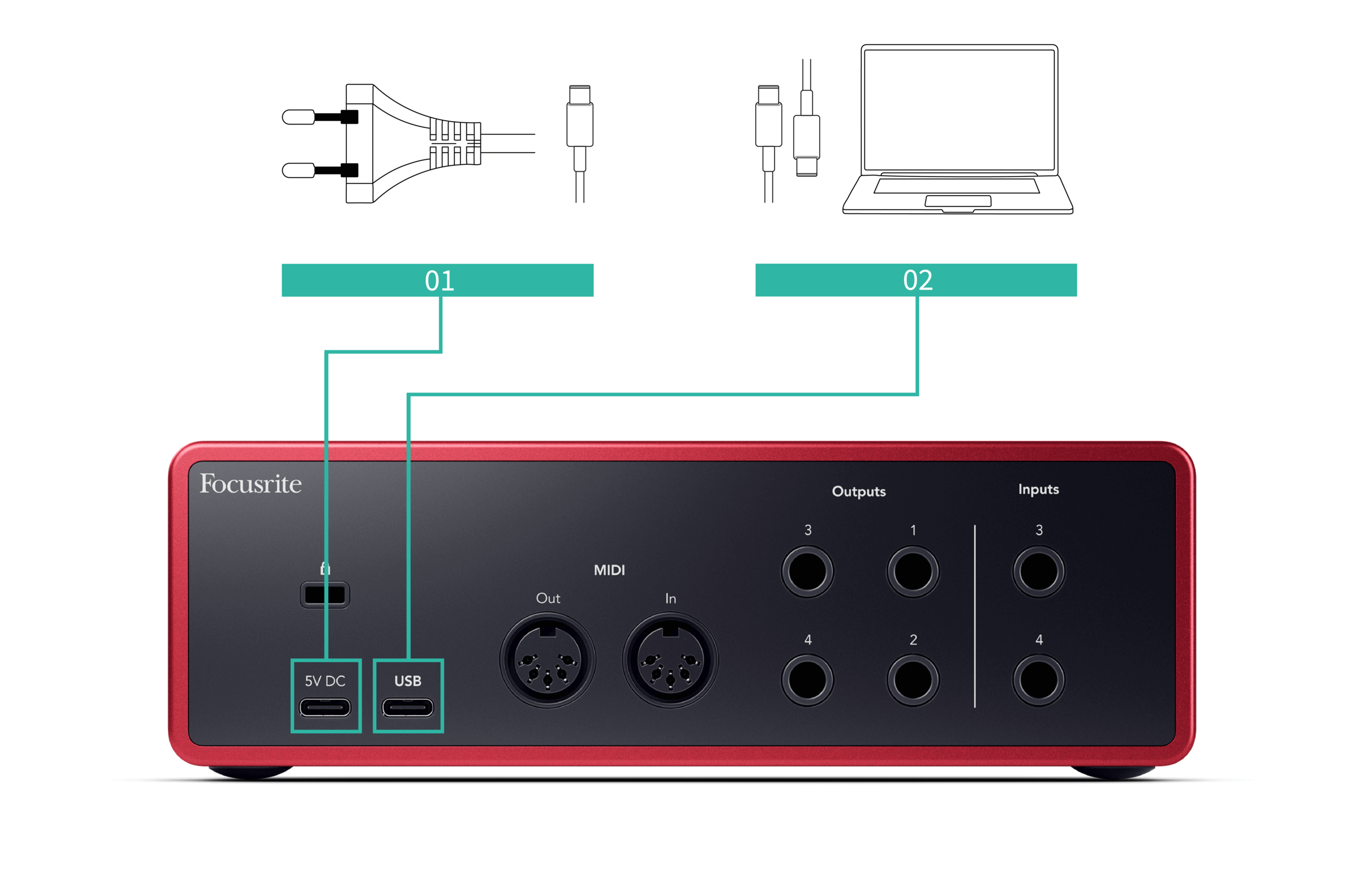

5V CC : un connecteur USB-C optionnel pour alimenter votre Scarlett 4i4 si votre ordinateur ne peut pas fournir une alimentation USB-C de 1,5A à votre Scarlett 4i4.
-
USB : connecteur USB-C pour connecter votre Scarlett à votre ordinateur.
-
MIDI Dehors et Dans - Prises DIN standard à 5 broches pour équipements MIDI externes. Le Scarlett 4i4 agit comme une interface MIDI, permettant aux données MIDI vers/depuis votre ordinateur.
-
Sorties ligne 1, 2, 3 & 4 - Prises jack 1/4" (TS ou TRS) pour connecter votre Scarlett à des entrées de niveau ligne sur des appareils tels que des enceintes de monitoring, des amplificateurs, des consoles de mixage ou des processeurs externes. Utilise des câbles jack 1/4" TRS pour les connexions symétriques lorsque cela possible.
-
Entrées 3 et 4 - Prises jack Neutrik® 6,35 mm (1/4"). Accepte les câbles jack 1/4" mono (TS) et mono (TRS) asymétriques au niveau de la ligne.

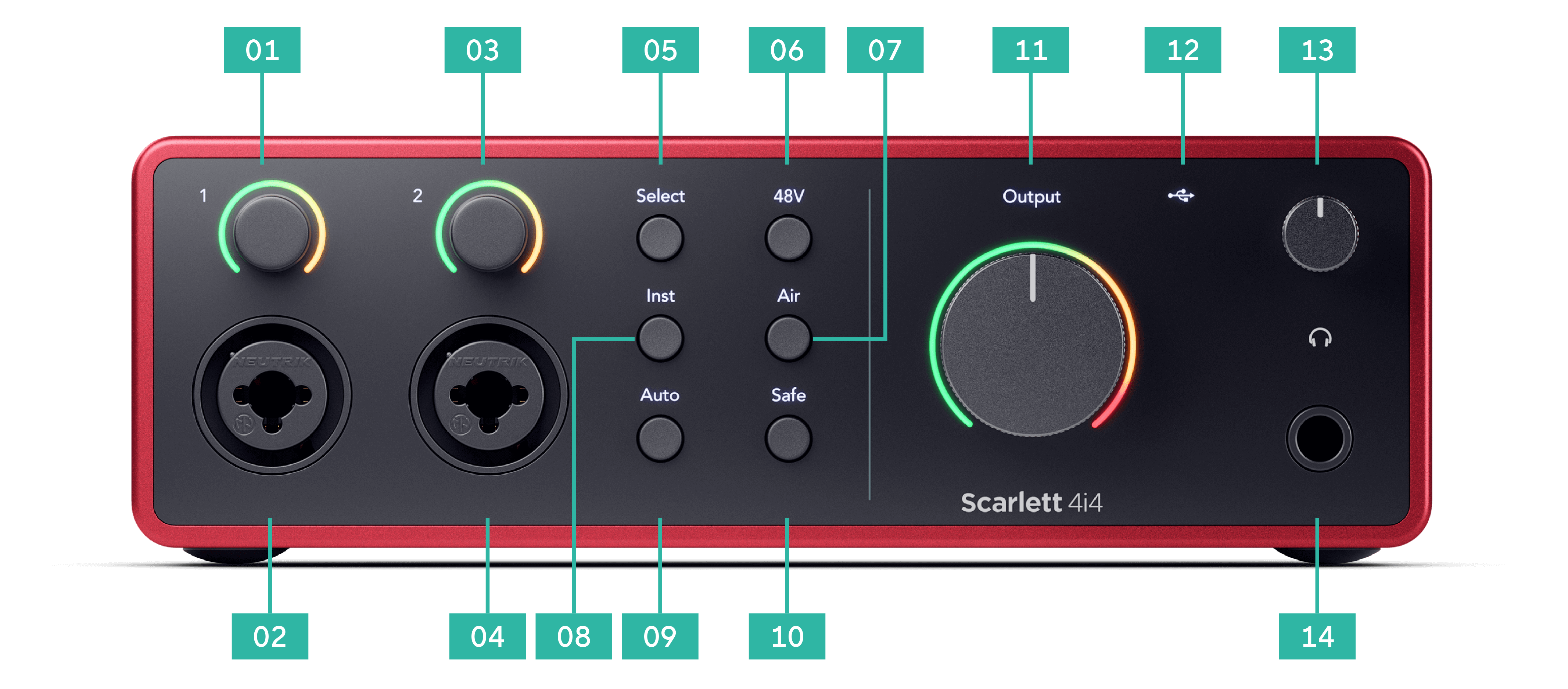

Cette section couvre toutes les fonctions de la façade de votre Scarlett 4i4, ce qu'elles font, comment vous pouvez les utiliser et comment elles fonctionnent dans Focusrite Control 2.
Le gain d'entrée du préampli contrôle la quantité de signal envoyé à votre ordinateur et à votre logiciel d'enregistrement.
Il est essentiel de régler un bon niveau pour le gain d'entrée du préampli afin d'obtenir la meilleure qualité d'enregistrement possible. Si le gain d'entrée du préamplificateur est trop faible, le signal sera trop faible et lorsque vous essaierez d'augmenter son niveau plus tard, vous pourrez entendre du bruit dans l'enregistrement ; si le gain d'entrée du préamplificateur est trop élevé, vous risquez de « saturer » l'entrée et d'entendre une distorsion discordante dans l'enregistrement.

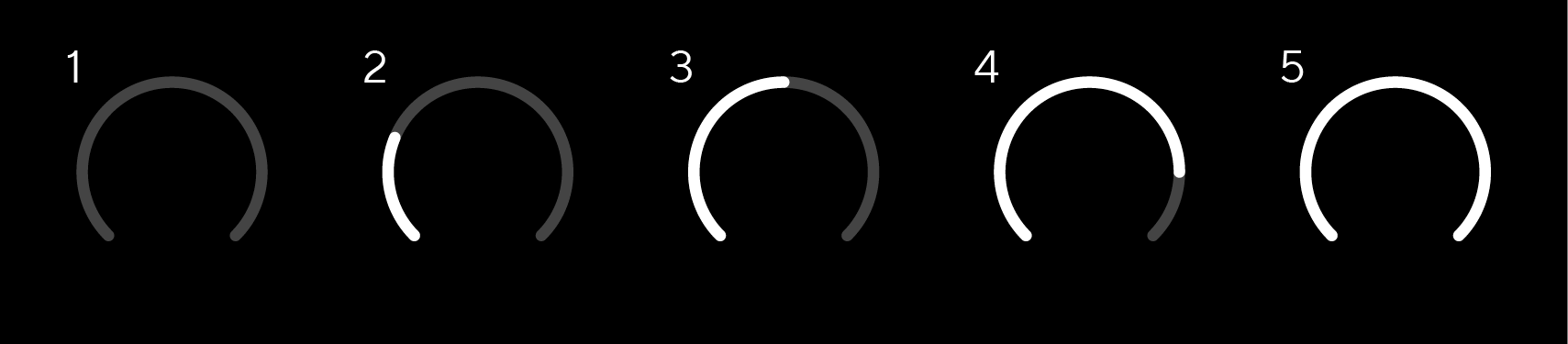

Pour augmenter le gain d'entrée, déplacez le contrôle de gain dans le sens des aiguilles d'une montre. Au fur et à mesure, le halo de gain s'allume progressivement dans le sens des aiguilles d'une montre pour indiquer le niveau de gain. Ce diagramme présente le gain à différents niveaux :
-
Pas de gain d'entrée
-
25 % de gain d'entrée
-
50 % de gain d'entrée
-
75 % gain d'entrée
-
100 % du gain d'entrée
Lorsque vous réglez le gain d'entrée pendant que vous envoyez un signal à votre préampli, l'anneau s'allume de la même façon que ci-dessus mais une couleur, verte, ambre ou rouge, indique le niveau qui entre dans votre ordinateur. Peu de temps après avoir cessé de régler le gain, les vumètres redeviennent des vumètres d'entrée (voir Vumètres d'entrée).
-
Gain à 40 %, signal bon.
-
Gain à 40 %, signal avant l'écrêtage.
-
Gain à 40 %, écrêtage du signal.
-
Le vert indique que le niveau du signal est bon.
-
L'ambre indique que le signal est pré-écrêté, plus il est élevé et plus vous risquez d'écrêter l'entrée.
-
Le rouge indique que le signal a été écrêté, vous devez réduire le gain.
Vous pouvez aussi contrôler le gain du préampli à distance en utilisant Focusrite Control 2.
Pour régler le gain du préampli sur Focusrite Control 2 :
-
cliquez sur le bouton virtuel du canal que vous souhaitez régler ou utilisez la touche de tabulation pour sélectionner le contrôle du gain du préampli.
-
Déplacez la souris vers le haut et le bas ou utilisez les touches fléchées pour augmenter ou diminuer le gain (par incréments de ± 1 dB).
Les images suivantes montrent le gain du préampli au niveau minimum, moyen et maximum.
|
Pas de gain d'entrée |
50 % de gain |
100 % de gain |
Lorsque vous ne déplacez pas le contrôle du gain d'entrée, la mesure d'entrée utilise la totalité du halo de gain. Lorsque le signal entrant devient plus fort (par exemple avec un réglage de gain d'entrée plus élevé), le halo de gain s'allume du vert à l'orange avant que le halo de gain entier clignote en rouge pour indiquer que l'entrée a été écrêtée.
Ce diagramme montre les vumètres à différents niveaux pour indiquer le niveau du signal d'entrée :
-
Pas de signal d'entrée
-
- 42 dBFS
-
- 36 dBFS
-
- 24 dBFS
-
- 18 dBFS
-
- 12 dBFS
-
- 6 dBFS
-
0 dBFS, écrêtage : diminue le gain d'entrée pour éviter la distorsion et l'écrêtage.
Astuce
Si le signal s'écrête, tout le halo de gain s'allume en rouge, ce qui permet de voir l'état de l'écrêtage sous n'importe quel angle sur la façade.
De la même manière que les vumètres d'entrée sur la façade de votre Scarlett 4i4, vous pouvez voir le signal entrant sur les vumètres du Focusrite Control 2 pour régler le gain correct du préamplificateur.
Au fur et à mesure que le signal s'intensifie, le vumètre de Focusrite Control 2 passe du vert à l'orange (pré-écrêtage).
L'indicateur au-dessus du vumètre montre le niveau d'écrêtage (en -dBFS), le niveau le plus élevé sur cette piste depuis le début du contrôle de l'entrée. Lorsque vous survolez l'indicateur de niveau d'écrêtage, vous pouvez cliquer sur pour réinitialiser la valeur.
Astuce
Lorsque vous enregistrez, il est bon de viser un niveau d'écrêtage de - 12 dBFS. Cela permet de disposer d'une réserve de gain lorsque vous avez enregistré toutes les pistes.
|
En attente d'un signal d'entrée. |
Le signal d'entrée a atteint -18dB. |
Cliquez pour l'indicateur de niveau de crête. |
Lorsque vous surchargez le préampli, avec un signal d'entrée trop important ou en ajoutant trop de gain, l'indicateur de niveau d'écrêtage s'allume en rouge. Passez le curseur sur l'indicateur de niveau d'écrêtage et cliquez sur pour réinitialiser la valeur.
|
L'entrée est tronquée. |
Cliquez pour l'indicateur de niveau de crête après l'écrêtage. |
L' Entrée des connecteurs XLR à 3 broches sont conçues pour accepter des signaux de niveau microphone.
Vous pouvez contrôler le niveau de votre microphone à l'aide du contrôle du gain d'entrée correspondant sur la façade. L'alimentation fantôme 48V est également disponible si vous utilisez un microphone à condensateur, vous pouvez activer l'alimentation fantôme à l'aide du bouton 48V de la façade.
Vous pouvez activer l'alimentation fantôme 48V pour chaque canal.
De nombreux contrôles de la façade de votre Scarlett 4i4 sont partagées par les entrées du préampli. Le bouton Select permet de déplacer les contrôles du préampli vers les différentes entrées.
Au moins un préampli est toujours sélectionné. Pour changer le(s) préampli(s) affecté(s) par les contrôles, appuyez sur le bouton Select. En faisant cela, le numéro du nouveau préampli sélectionné s'allume en vert et les voyants de réglage du préampli changent pour correspondre au nouveau préampli.
Lorsque vous allumez votre Scarlett 4i4, le préampli sélectionné reste le dernier préampli sélectionné avant la mise hors tension.
Lier les préamplis permet de contrôler deux préamplis simultanément à l'aide d'un seul jeu de contrôles de préampli. Vous pouvez faire correspondre les contrôles du gain de deux préamplis et activer d'autres contrôles de préampli. Ceci est utile pour l'enregistrement stéréo, par exemple, d'une paire de microphones, d'un synthétiseur stéréo ou d'un clavier.
Pour relier les préamplis :
Une fois le lien avec le préampli établi :
-
Les deux numéros de préampli s'allument en vert et les halos de gain s'allument temporairement à leur niveau de préampli.
-
Le niveau de gain du préampli est réglé sur la valeur la plus basse de la paire nouvellement reliée.
-
Les réglages du préampli sont hérités du préampli actuellement sélectionné, par ex. le Préampli 1 est sélectionné, donc le Préampli 2 hérite des réglages Air, Safe et Inst du Préampli 1.
-
La modification d'un réglage de préampli change l'état des deux préamplis.
-
Le réglage de l'un ou l'autre des contrôles de gain modifie le niveau de gain des deux préamplis et s'affiche sur les deux halos de gain.
-
48V désactive les deux préamplis.
Note
Vous ne pouvez relier que des préamplis adjacents dont le canal gauche est défini comme canal d'entrée impair, par ex. vous pouvez relier les canaux d'entrée 1 et 2, ou 3 et 4, mais pas 2 et 3.
Vous pouvez également relier uniquement des préamplis micro, les entrées ligne à niveau fixe à l'arrière de votre Scarlett 4i4 Je n'ai pas de commandes de préampli.
Pour dissocier les préamplis, maintenez le bouton Select pendant une seconde. Lorsque vous dissociez une paire :
-
Le premier préampli de la paire précédemment liée devient sélectionné et s'allume en vert.
-
Les niveaux de gain et les réglages du préampli restent les mêmes, mais vous pouvez désormais les modifier indépendamment.

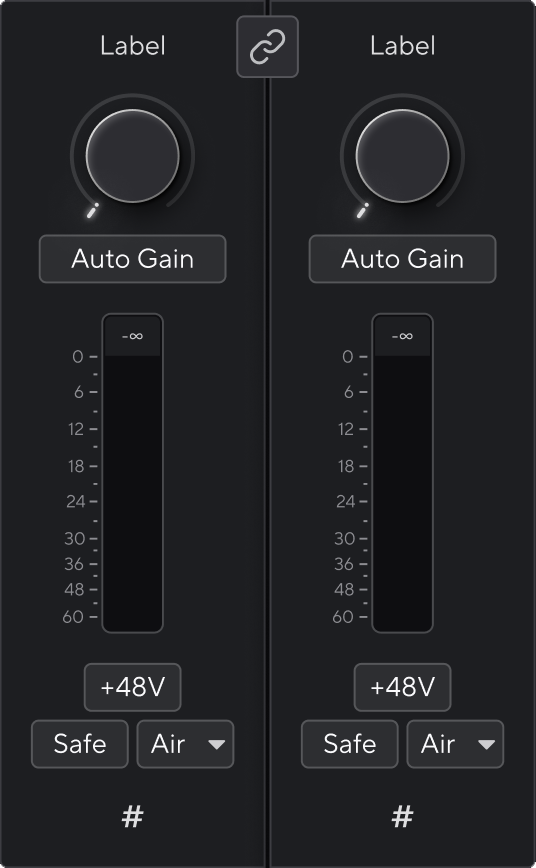

Pour lier les préamplis depuis Focusrite Control 2, cliquez sur l'icône de lien en haut de la bande de canaux
Lorsque vous liez deux préamplis, l'icône de liaison s'allume en vert
|
Deux canaux non liés. |
Canaux liés avec des contrôles de préampli fusionnés. |
Pour délier les préamplis de Focusrite Control 2 et les contrôler de façon indépendante, cliquez sur l'icône de liaison allumée en vert
Lorsque vous déliez deux préamplis, l'icône de liaison s'éteint/redevient blanche
Lorsque vous déliez les préamplis :
-
Le premier préampli de la paire précédemment liée devient sélectionné et s'allume en vert.
-
Les niveaux de gain et les paramètres du préampli restent les mêmes, mais vous pouvez désormais les modifier indépendamment.
48V, aussi communément appelé « alimentation fantôme », envoie 48 volts du connecteur XLR de votre interface aux appareils qui ont besoin d'être alimentés pour fonctionner. L'utilisation la plus courante est l'alimentation des microphones à condensateur, mais vous pouvez également avoir besoin du 48V pour les préamplis de micro en ligne, les microphones dynamiques actifs et les boîtes de direct actives.
Pour allumer le 48V :
-
Connectez votre microphone, ou tout autre appareil alimenté, à une entrée XLR de votre interface à l'aide d'un câble XLR. Le 48V n'est pas envoyé aux entrées jack 6,35 mm (1/4").
-
Utilisez le bouton Select pour déplacer les contrôles vers la bonne entrée.
-
Appuyez sur le bouton 48V (ou sur le bouton correspondant du logiciel).
L'icône 48V s'allume en vert pour indiquer qu'elle est activée.
L'alimentation fantôme 48V est maintenant envoyée à l'entrée XLR sélectionnée et à tous les appareils connectés à l'entrée XLR.
Pour activer le 48 V (Alimentation fantôme) à partir de Focusrite Control 2, cliquez sur le bouton
|
Alimentation fantôme désactivée |
Alimentation fantôme activée |
Important
Si vous envoyez accidentellement l'alimentation fantôme 48V à la mauvaise entrée, la plupart des microphones modernes d'autres types, par exemple dynamiques ou à ruban, ne seront pas endommagés, mais certains microphones plus anciens peuvent l'être. Si vous n'êtes pas sûr, vérifiez le guide d'utilisation de votre microphone pour vous assurer qu'il peut être utilisé en toute sécurité avec l'alimentation fantôme 48V .
Inst , ou instrument, modifie l'impédance et le niveau d'entrée des entrées jack 6,35 mm (1/4" ) de votre Scarlett afin que les entrées donnent le meilleur son possible pour une source de niveau instrument ou de niveau ligne. Les valeurs d'impédance d'entrée sont indiquées dans la section Spécifications . Si vous n'activez pas l'Inst et que vous connectez une guitare électrique, le son obtenu peut être brouillé et silencieux par rapport à l' Inst activé.
Le bouton Inst (Instrument) n'affecte que l'entrée ligne 6,35 mm (1/4") du canal sélectionné, soit l'entrée 1 soit l'entrée 2. Il la fait passer d'une entrée adaptée aux appareils de niveau ligne à une entrée mieux adaptée aux appareils de niveau instrument.
Pour activer ou désactiver le mode instrument pour l'entrée jack 6,35 mm (1/4"), appuyez une fois sur le bouton Inst . Le vert indique que Inst est activé, et le blanc indique que Inst est désactivé. Lorsque vous activez Inst et connectez un jack à votre Scarlett, le gain minimum de l'entrée passe à +7 dB.
Note
Lorsque le voyant Inst est blanc, l'entrée jack 6,35 mm est au niveau ligne.
Lorsque Inst est activé (vert), vous pouvez connecter des appareils de niveau instrument aux entrées 1/4" tels que, mais sans s'y limiter :
-
Guitares électriques ou électro-acoustiques directement et par l'intermédiaire de pédales d'effets.
-
Basses électriques
-
Instruments acoustiques avec micros tels que violons, contrebasses, etc.
Lorsque Inst est désactivé (blanc), vous pouvez connecter des appareils de niveau ligne aux entrées 6,35 mm (1/4"), tels que, mais sans s'y limiter, les appareils suivants :
-
Synthétiseurs
-
Claviers
-
Boîtes à rythmes
-
Préamplis micro externes
Note
Les entrées XLR et jack 6,35 mm (1/4") 1 et 2 sur le panneau avant de votre Scarlett 4i4 ont la priorité sur les entrées micro/ligne correspondantes sur le panneau arrière.
Si vous n'avez aucun signal provenant de quelque chose connecté aux entrées arrière 1 et 2, vérifiez si quelque chose est connecté aux entrées avant 1 et 2.
Si vous activez 48 V pour les entrées 1 ou 2, puis branchez une prise jack 6,35 mm (1/4") dans l'entrée de niveau ligne ou d'instrument sur le panneau avant, votre Scarlett 4i4 désactive automatiquement 48 V pour l'entrée microphone arrière correspondante.
Pour passer de l'instrument à la ligne à partir de Focusrite Control 2, cliquez sur l'icône correspondante et utilisez le message déroulant pour passer d'un paramètre à l'autre.
|
Doubler |
Instrument |
Note
Lorsque vous passez de Inst à Line, le gain reste au niveau du dernier réglage.
La fonction de gain automatique permet d'envoyer un signal dans votre Scarlett 4i4 (par exemple en chantant ou en jouant d'un instrument) pendant 10 secondes et de laisser le Scarlett régler un bon niveau pour vos préamplis. Si vous trouvez que les niveaux ne sont pas bons, vous pouvez régler les contrôles du gain manuellement pour accorder les niveaux avant l'enregistrement.
Pour utiliser le gain automatique :
-
Appuyez sur le bouton Select pour placer les contrôles de votre préampli sur le bon préampli.
-
Appuyez sur le bouton blanc Auto de votre Scarlett, ou sur le bouton correspondant du logiciel.
L'icône Auto s'allume en vert pendant dix secondes. Le halo de gain correspondant se transforme en un compte à rebours de dix secondes. L'indicateur d'entrée correspondant se transforme en un compte à rebours de dix secondes.
-
Parlez ou chantez dans le micro, ou jouez de votre instrument pendant le compte à rebours du gain automatique. Procédez comme vous le feriez pendant un enregistrement pour vous assurer que le gain automatique règle le bon niveau.
Si le gain automatique a réussi, le halo de gain s'allume en vert avant que la valeur du gain ne s'affiche sur le halo de gain pendant une seconde. Le gain est maintenant réglé à un bon niveau pour votre enregistrement.
Si le gain automatique échoue, le halo de gain s'allume en rouge. Vous pouvez consulter la section Le halo de gain est devenu rouge pour plus d'informations.
Note
La fonction Auto Gain de Scarlett veille à ce que les niveaux soient réglés correctement, non seulement en utilisant le signal d'entrée, mais aussi en tenant compte des autres facteurs :
-
Le plancher de bruit du préamplificateur.
-
Le silence numérique.
-
La diaphonie entre les canaux.
-
Les coups ou des chocs indésirables sur vos microphones.
Pour utiliser le gain automatique sur Focusrite Control 2 :
-
Cliquez sur le bouton Auto Gain dans Focusrite Control 2.
-
Parlez ou chantez dans le micro, ou jouez de votre instrument pendant le compte à rebours du gain automatique. Procédez comme vous le feriez pendant un enregistrement pour vous assurer que le gain automatique règle le bon niveau.
Le processus de gain automatique démarre et le halo de gain logiciel se transforme en un compte à rebours.

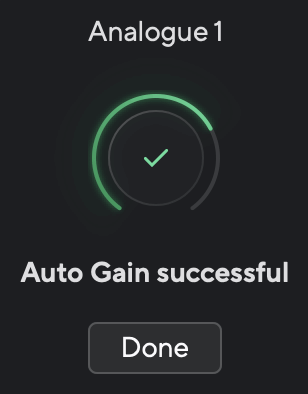

Si le gain automatique a réussi, le halo de gain s'allume en vert avant que la valeur du gain ne s'affiche sur le halo de gain pendant une seconde. Le gain est maintenant réglé à un bon niveau pour votre enregistrement.
Si le signal d'entrée ne convient pas au gain automatique (par exemple, aucun signal détecté), après dix secondes, le gain automatique s'arrête et le halo du gain s'allume en rouge pendant une seconde. Le gain revient à la valeur définie avant de lancer le gain automatique.
|
Halo de gain matériel |
Focusrite Control 2 Échec du gain automatique |
Avant de relancer le gain automatique, assurez-vous que l'entrée est correctement connectée, que vous utilisez un microphone à condensateur, que le 48V est allumé et que vous produisez du son pendant que l'Auto Gain s'exécute.
La fonction de gain automatique permet d'envoyer un signal dans votre Scarlett 4i4 (par exemple en chantant ou en jouant d'un instrument) pendant 10 secondes et de laisser le Scarlett régler un bon niveau pour vos préamplis. Si vous trouvez que les niveaux ne sont pas bons, vous pouvez régler les contrôles du gain manuellement pour accorder les niveaux avant l'enregistrement.
Le gain automatique multicanal démarre le processus de gain automatique pour tous les canaux de préampli de votre interface. Cette fonction est particulièrement utile pour régler rapidement les niveaux dans les situations où vous utilisez plusieurs canaux simultanément, par exemple :
-
Définir des niveaux pour soi-même si vous jouez de la guitare et chantez simultanément.
-
Régler les niveaux pour un batteur lorsque vous avez plusieurs microphones sur la batterie.
-
Régler les niveaux pour un groupe qui enregistre « en direct » ensemble.
Pour démarrer le processus de gain automatique multicanal :
-
Maintenez le bouton Auto pendant deux secondes.
L'icône Auto passe de l'état éteint à l'état vert pendant dix secondes, et les halos de gain de tous les canaux se transforment en compte à rebours de dix secondes.
-
Parlez ou chantez dans le micro, ou jouez de votre instrument pendant le compte à rebours du gain automatique. Procédez comme vous le feriez pendant un enregistrement pour vous assurer que le gain automatique règle le bon niveau.
Si le gain automatique a réussi, les halos de gain s'allument en vert avant que la valeur du gain ne s'affiche sur les halos de gain pendant une seconde. Le gain est maintenant réglé à un bon niveau pour votre enregistrement.
Note
Pour annuler le gain automatique, appuyez à nouveau sur la touche de gain automatique à tout moment pendant le processus. Le gain revient à la valeur définie avant de lancer le gain automatique.
Vous pouvez également exécuter le gain automatique multicanal à partir de Focusrite Control 2. Pour cela :
-
Ouvrez Focusrite Control 2 et allez à l'onglet Entrées.
-
Cliquez sur la flèche déroulante à droite du bouton habituel Gain automatique.
-
Choisissez
Une fois que le gain automatique est terminé, Focusrite Control 2 affiche les canaux qui ont été définis et leurs nouveaux niveaux de gain :
Le gain automatique multicanal peut échouer au cours du processus pour un, plusieurs ou tous les canaux. Dans ce cas, vous verrez apparaître l'un des deux messages suivants :
Dans les deux cas, vous pouvez soit :
-
Cliquez sur
-
Cliquez sur Fermer et exécuter le gain automatique pour tous les canaux qui ont échoué.
-
Cliquez sur Fermer et ajustez manuellement le gain pour tous les canaux qui ont échoué.
Le bouton Safe s'applique à la fonction Clip Safe qui ajuste automatiquement le gain de votre préamplificateur en cas de saturation.
L'écrêtage se produit lorsque le gain est réglé trop haut pour le son enregistré et que l'entrée surcharge le préampli. Un symptôme d'écrêtage est la distorsion du préampli, qui est souvent désagréable et peut ruiner un enregistrement. Clip Safe permet d'éviter cela : si l'entrée est proche de l'écrêtage, Clip Safe réduit le gain du préampli, ce qui évite d'avoir à réenregistrer la prise.
Note
Clip Safe n'est disponible que jusqu'à 96 kHz, vous ne pouvez pas l'utiliser à des fréquences d'échantillonnage quadribandes (176,4 kHz et 192 kHz). Le voyant Safe s'allume en rouge pour indiquer qu'il n'est pas disponible.
Pour activer le Clip Safe :
-
Appuyez sur le bouton Select pour placer les contrôles de votre préampli sur le bon préampli.
-
Appuyez sur le bouton Safe de l'interface ou sur le bouton correspondant du logiciel.
Lorsque vous activez Safe, l'icône Safe s'allume en vert.
Lorsque deux entrées sont sélectionnées à l'aide du Lien préamplis, Safe s'applique aux deux préamplis.
Astuce
Lorsque vous activez le Clip Safe, votre Scarlett contrôle en permanence les signaux d'entrée, jusqu'à 96 000 fois par seconde, et grâce à une combinaison de réglage de préampli analogique et de DSP, le Clip Safe réduit considérablement le risque d'écrêtage.
Le mode Air permet de modifier le son du préamplificateur de votre Scarlett grâce à deux modes différents : Présence Air ou Présence Air et distorsion harmonique. Le mode Air affecte les entrées micro, ligne et instrument.
Air affecte les entrées micro, ligne et instrument.
Pour activer le mode Air, sélectionnez l'entrée, appuyez sur le bouton Air une fois pour Présence Air, une deuxième fois pour Présence Air et Distorsion harmonique et une troisième fois pour l'éteindre. Le voyant Air change de couleur pour indiquer le mode sélectionné :
|
Mode |
Description |
LED AIR |
Remarques |
|---|---|---|---|
|
Off |
Le préamplificateur est propre |
Blanc |
|
|
Présence Air |
Un circuit analogique augmente la Présence aux sources. |
Vert |
|
|
Présence Air et distorsion harmonique |
Ajoutez des harmoniques, en plus du circuit analogique Air. |
Ambre |
Uniquement disponible jusqu'à 96 kHz |
Pour activer AIR à partir de Focusrite Control 2, cliquez sur le bouton
|
Air Off |
Présence Air sélectionné |
Présence Air et distorsion sélectionné |
Lorsque vous cliquez sur le bouton Air de Focusrite Control 2, le dernier mode Air sélectionné est activé. Pour changer le mode Air sélectionné (Présence ou Présence et Distorsion), cliquez sur la flèche pour afficher le menu déroulant.
|
Présence aérienne sélectionnée |
Présence aérienne et entraînement sélectionnés |
Note
Présence Air et distorsion n'est disponible que jusqu'à 96 kHz, vous ne pouvez pas l'utiliser avec des fréquences d'échantillonnage quadribandes (176,4 kHz et 192 kHz).
Le contrôle de la sortie et le vumètre de sortie sont liés aux signaux allant aux sorties 1 et 2 à l'arrière de votre Scarlett 4i4, les sorties que vous connecterez le plus souvent à des haut-parleurs de contrôle.
Le contrôle Output règle le niveau des sorties de zéro (à fond dans le sens inverse des aiguilles d'une montre) à la sortie maximale (à fond dans le sens des aiguilles d'une montre).
Le vumètre de sortie situé autour du contrôle du niveau de sortie est un indicateur de pré-fondu (il n'est pas affecté par la position du contrôle) qui montre le niveau du signal provenant de votre ordinateur.
Le côté droit de Focusrite Control 2 la section Sortie est une représentation visuelle du contrôle de sortie et des vumètres.
Le cadran en Focusrite Control 2 est une représentation logicielle du contrôle Sortie sur la façade de votre Scarlett 4i4. Lorsque vous changez le contrôle du matériel, le logiciel se met à jour, lorsque vous déplacez le contrôle sur la façade, la numérotation dans Focusrite Control 2 est mise à jour.
La section Sortie vous permet de contrôler la fonction Alt, ou le basculement des haut-parleurs. Cliquez sur
Pour plus d'informations, voir Basculement des haut-parleurs (Alt).
Les indicateurs de niveau de sortie reflètent les indicateurs de la façade et sont des vumètres pré-fade (ils ne sont pas affectés par la position du contrôle de sortie) qui vous indiquent le niveau du signal provenant de votre ordinateur vers les sorties 1 et 2 (ou 3 et 4 si vous activez Alt).
La sortie casque est une prise jack TRS de 6,35 mm (¼"). De nombreux casques ont une prise jack TRS de 3,5 mm, pour les connecter à votre Scarlett 4i4, vous devez utiliser un adaptateur TRS 6,35 mm vers 3,5 mm.
La commande située au-dessus de la sortie casque permet de contrôler le niveau allant au casque.
Certains casques à plus haute impédance peuvent être silencieux en les utilisant avec un Scarlett 4i4, nous recommandons d'utiliser des casques avec une impédance jusqu'à 300 Ω.
Note
Certains casques et adaptateurs jack peuvent avoir des connecteurs TS ou TRRS, par exemple, s'ils ont un microphone ou un contrôle de volume intégré au câble. Il est peu probable que ces casques fonctionnent correctement. Si vous avez des problèmes, utilisez un casque et un adaptateur de jack avec des connecteurs jack TRS.
La sortie casque peut se voir attribuer une combinaison d'entrées matérielles (monitoring direct) et de canaux de lecture de logiciels.
Pour plus d'informations sur la création d'un mixage pour votre sortie casque, voir Console de mixage de Focusrite Control 2.
La sortie casque de Scarlett 4i4 est indépendante des sorties ligne 1/2 et 3/4, ce qui vous permet d'avoir un mixage casque complètement indépendant.
Cette section présente toutes les fonctions du panneau arrière de votre Scarlett 4i4, ce qu'elles font, comment vous pouvez les utiliser et comment elles fonctionnent dans Focusrite Control 2.
Port USB
Le port USB Type-C étiqueté USB sert à connecter votre Scarlett à votre ordinateur.
La connexion à votre ordinateur fournit une alimentation USB, une communication audio bidirectionnelle et une connexion à Focusrite Control 2.
5V CC Port
Le Scarlett 4i4 consomme beaucoup d'énergie. Dans certaines situations de forte puissance, comme la lecture d'un casque à un volume élevé, les ports USB de certains ordinateurs peuvent ne pas être en mesure de fournir suffisamment d'énergie et ton Scarlett 4i4 peut se déconnecter ou l'icône USB clignote en rouge.
Si vous rencontrez ce phénomène, nous vous recommandons d'utiliser un PSU pour alimenter votre Scarlett via le port 5V CC .
L'icône USB clignote en rouge
Si l'icône USB clignote en rouge, cela signifie que votre Scarlett 4i4 n'est pas suffisamment alimenté.
Pour résoudre ce problème :
-
Débranchez les deux câbles USB. Dans cet ordre : connectez l'alimentation au port USB d'alimentation puis connectez le câble USB au port USB du Scarlett.
-
Assurez-vous que vous utilisez l'alimentation USB d'origine.
-
Testez un autre port USB sur votre ordinateur, assurez-vous d'être connecté directement à votre ordinateur et non via un hub USB.
Les ports MIDI d'entrée et de sortie de Scarlett 4i4 vous permettent d'utiliser votre Scarlett comme interface MIDI USB. L'entrée MIDI reçoit les signaux MIDI des claviers ou des contrôleurs ; la sortie MIDI envoie les informations MIDI aux synthétiseurs, aux boîtes à rythmes ou à l'équipement contrôlable par MIDI.
Important
Lorsque vous recevez votre Scarlett 4i4 pour la première fois, le MIDI est désactivé parce qu'il est en mode Easy Start. Pour activer le MIDI, installez et ouvrez Focusrite Control 2.
L'entrée et la sortie MIDI ne nécessitent aucune configuration pour que pouvoir utiliser votre Scarlett 4i4 comme interface MIDI USB. Les ports MIDI du Scarlett 4i4 apparaissent dans votre logiciel compatible MIDI et vous pouvez envoyer ou recevoir des données MIDI entre votre ordinateur et le matériel MIDI via les ports MIDI DIN à 5 broches du Scarlett.
Note
Le port de sortie MIDI de votre Scarlett 4i4 ne peut pas fonctionner comme un port MIDI Thru.
Les sorties 1 et 2 sont des sorties de niveau ligne pour connecter votre Scarlett 4i4 à un amplificateur ou à des haut-parleurs de contrôle actifs. Les sorties sont des sorties jack TRS 1/4" symétriques, vous pouvez les utiliser avec des câbles jack TS asymétriques ou TRS symétriques et les connecter à des haut-parleurs dotés d'entrées jack 1/4", RCA ou XLR.
La molette de Sortie de la façade de votre Scarlett 4i4contrôle le niveau envoyé aux sorties G et D.
Note
Il est possible d’utiliser des connexions asymétriques, comme des prises TS de 6,35 mm ou des jack RCA – mais nous ne le recommandons pas. En utilisant des connexions asymétriques, vous pourrez entendre des interférences à travers vos enceintes de monitoring.
Si vous entendez des parasites, des grésillements ou tout autre bruit dans vos enceintes de monitoring, même lorsque les sons ne sont pas joués, assurez-vous que vous utilisez des connexions symétriques dans la mesure du possible.
Les sorties Ligne 3-4 ont des caractéristiques électriques identiques à celles des sorties de ligne 1 à 2 de l'enceinte de monitoring, mais ne sont pas contrôlées par les contrôles de sortie.
Vous pouvez régler les signaux disponibles sur ces sorties à l'aide de Focusrite Control 2, et utiliser les sorties pour alimenter des enceintes supplémentaires dans un système de contrôle multicanal, comme un caisson de basse, ou pour envoyer des signaux à des processeurs d'effets externes.
