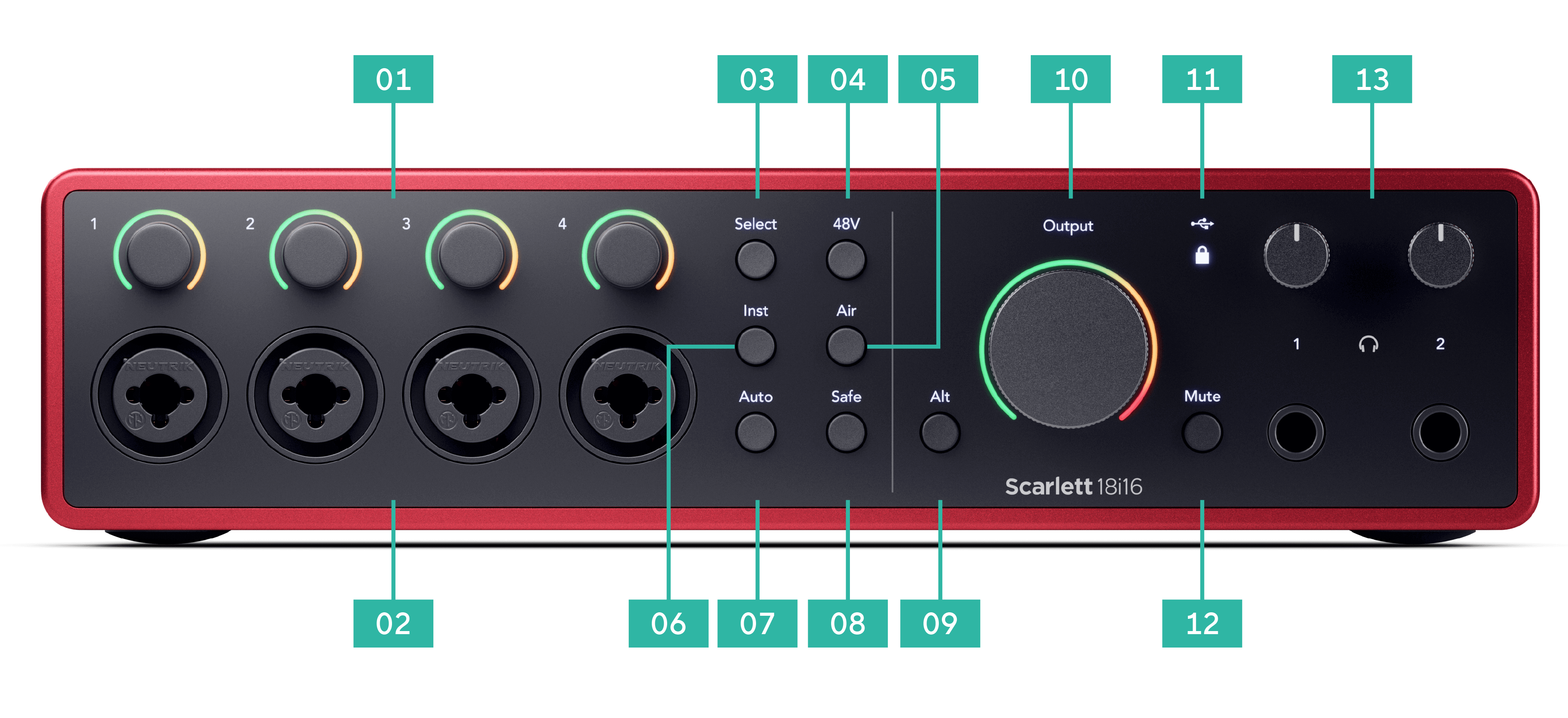

Scarlett 18i16 Caractéristiques matérielles

L’ Entrée des connecteurs XLR à 3 broches sont conçues pour accepter des signaux de niveau microphone.

Vous pouvez contrôler le niveau de votre microphone à l’aide du contrôle du gain d’entrée correspondant sur la façade. L’alimentation fantôme 48 V est également disponible si vous utilisez un microphone à condensateur, vous pouvez activer l’alimentation fantôme à l’aide du bouton 48 V sur la façade.

Vous pouvez activer l’alimentation fantôme 48 V pour chaque canal.

Le gain d’entrée du préampli contrôle la quantité de signal envoyé à votre ordinateur et à votre logiciel d’enregistrement.

Il est essentiel de régler un bon niveau pour le gain d’entrée du préampli afin d’obtenir la meilleure qualité d’enregistrement possible. Si le gain d’entrée du préamplificateur est trop faible, le signal sera trop faible et lorsque vous essaierez d’augmenter son niveau plus tard, vous pourrez entendre du bruit dans l’enregistrement ; si le gain d’entrée du préamplificateur est trop élevé, vous risquez de « saturer » l’entrée et d’entendre une distorsion discordante dans l’enregistrement.

Pour augmenter le gain d’entrée, déplacez le contrôle de gain dans le sens des aiguilles d’une montre. Au fur et à mesure, le halo de gain s’allume progressivement dans le sens des aiguilles d’une montre pour indiquer le niveau de gain. Ce diagramme présente le gain à différents niveaux :

Lorsque vous réglez votre gain d’entrée pendant que vous envoyez un signal dans votre préampli, la bague s’allume de la même manière que ci-dessus, mais une couleur, verte, orange ou rouge, indique le niveau qui entre dans votre ordinateur. Peu de temps après avoir cessé le réglage du gain, les vumètres reviennent aux vumètres d’entrée (voir Mesure d’entrée).

Contrôle du gain logiciel

Vous pouvez aussi contrôler le gain du préampli à distance en utilisant Focusrite Control 2.

Pour régler le gain du préampli dans Focusrite Control 2 :

1. Cliquez sur le bouton virtuel du canal que vous souhaitez régler ou utilisez la touche de tabulation pour sélectionner le contrôle du gain du préampli.

2. Déplacez la souris de haut en bas ou utilisez les touches fléchées pour augmenter ou diminuer le gain (par incréments de ± 1 dB).

Les images suivantes montrent le gain du préampli au niveau minimum, moyen et maximum.

Pas de gain d’entrée

50 % de gain

100 % de gain

Mesure d’entrée

Lorsque vous ne déplacez pas le contrôle du gain d’entrée, la mesure d’entrée utilise l’intégralité du halo de gain. Au fur et à mesure que le signal entrant devient plus fort (par exemple avec un réglage de gain d’entrée plus élevé), les lumières du halo de gain passe du vert au orange avant que l’ensemble du halo de gain clignote en rouge pour vous montrer que l’entrée a été écrêtée.

Ce diagramme montre les vumètres à différents niveaux pour montrer le niveau du signal d’entrée :

1. Aucun signal d’entrée

2. -42 dBFS

3. -36 dBFS

4. -24 dBFS

5. -18 dBFS

6. -12 dBFS

7. -6 dBFS

8. 0 dBFS, écrêtage : réduisez le gain d’entrée pour éviter la distorsion et l’écrêtage.

Astuce

Si le signal sature, l’indicateur de saturation en haut s’allume en rouge. Si cela se produit, sélectionnez ce canal et réduisez le gain.

Vumètre du logiciel

De la même manière que les vumètres d’entrée sur la façade de votre Scarlett 18i16, vous pouvez voir le signal entrant sur les vumètres dans Focusrite Control 2 pour régler le gain correct du préampli.

Au fur et à mesure que le signal devient plus fort, le vumètre dans Focusrite Control 2 s’allume du vert à l’orange (pré-écrêtage).

L’indicateur au-dessus du vumètre vous indique le niveau d’écrêtage (en -dBFS), le niveau le plus élevé sur cette piste depuis que vous avez commencé à surveiller l’entrée. Lorsque vous survolez le vumètre d’écrêtage, vous pouvez cliquer sur Réinitialiser la valeur.

Astuce

Lorsque vous enregistrez, il est conseillé de viser un niveau d’écrêtage de -12dBFS. Vous disposerez ainsi d’une marge de manœuvre suffisante lorsque vous aurez enregistré toutes vos pistes.

En attente d’un signal d’entrée.

Le signal d’entrée a atteint -18 dB.

Cliquez pour Réinitialiser le vumètre de Peak.

Lorsque vous surchargez le préampli avec un signal d’entrée trop important ou en ajoutant trop de gain, le vumètre d’écrêtage s’allume en rouge. Passez le curseur sur le vumètre d’écrêtage et cliquez sur Réinitialiser la valeur.

L’entrée a été coupée.

Cliquez pour Réinitialiser le vumètre de Peak après l’écrêtage.

De nombreuses commandes de la façade de votre Scarlett 18i16 sont partagées entre les entrées des préamplis. Le bouton Select permet de déplacer les contrôles de préamplis vers les différentes entrées.

Au moins un préampli est toujours sélectionné, pour modifier quels préampli(s) affectés par les contrôles, appuyez sur le bouton Select . Lorsque vous faites cela, le numéro du préampli nouvellement sélectionné s’allume en vert et les voyants de réglage du préampli changent pour correspondre au nouveau préampli.

Lorsque vous allumez votre Scarlett 18i16, le dernier préampli sélectionné avant de l’éteindre reste sélectionné.

Lier les préamplis permet de contrôler deux préamplis simultanément à l’aide d’un seul jeu de contrôles de préampli. Vous pouvez faire correspondre les contrôles du gain de deux préamplis et activer d’autres contrôles de préampli. Ceci est utile pour l’enregistrement stéréo, par exemple, d’une paire de microphones, d’un synthétiseur stéréo ou d’un clavier.

Quand vous avez lié les préamplis :

48 V , aussi communément appelé « Alimentation fantôme », envoie 48 volts du connecteur XLR de votre interface aux appareils qui ont besoin d’être alimentés pour fonctionner. L’utilisation la plus courante est l’alimentation des microphones à condensateur, mais vous pouvez également avoir besoin du 48 V pour les préamplis de micro en ligne, les microphones dynamiques actifs et les boîtes de direct actives.

Pour activer le 48 V :

L’icône 48 V s’allume en vert pour indiquer qu’elle est activée.

L’alimentation fantôme 48 V est maintenant envoyée à l’entrée XLR sélectionnée et à tous les appareils connectés à l’entrée XLR.

48 V (Alimentation fantôme) Contrôle du logiciel

Pour activer le 48 V (Alimentation fantôme) à partir de Focusrite Control 2, cliquez sur le bouton +48V . Cela revient à appuyer sur le bouton 48 V sur le matériel Scarlett 18i16.

+48 V Alimentation fantôme désactivée

+48 V Alimentation fantôme activée

Inst , ou instrument, modifie l’impédance et le niveau d’entrée des entrées jack 6,35 mm (1/4" ) de votre Scarlett afin que les entrées donnent le meilleur son possible pour une source de niveau instrument ou de niveau ligne. Les valeurs d’impédance d’entrée sont indiquées dans la section Spécifications . Si vous n’activez pas l’Inst et que vous connectez une guitare électrique, le son obtenu peut être brouillé et silencieux par rapport à l’ Inst activé.

Le bouton Inst (Instrument) n’affecte que l’entrée ligne 6,35 mm (1/4") du canal sélectionné, soit l’entrée 1 soit l’entrée 2. Il la fait passer d’une entrée adaptée aux appareils de niveau ligne à une entrée mieux adaptée aux appareils de niveau instrument.

Pour activer ou désactiver le mode Instrument pour l’entrée jack 6,35 mm (1/4"), appuyez une fois sur le bouton Inst . Le vert indique que Inst est activé, et le blanc indique que Inst est désactivé. Lorsque vous activez Inst et connectez un jack à votre Scarlett, le gain minimum de l’entrée passe à +7 dB.

Lorsque Inst est activé (vert), vous pouvez connecter des appareils de niveau instrument aux entrées 1/4" ; tels que, mais sans s’y limiter :

Lorsque Inst est désactivé (blanc), vous pouvez connecter des appareils de niveau ligne aux entrées 6,35 mm (1/4"), tels que, mais sans s’y limiter, les appareils suivants :

Contrôle du logiciel Ligne/Inst.

Pour changer les entrées 1 ou 2 entre l’instrument et la ligne à partir de Focusrite Control 2, cliquez sur le bouton Inst une seule fois.

Ligne

Instrument

Le mode Air permet de modifier le son du préamplificateur de votre Scarlett grâce à deux modes différents : Présence Air ou Présence Air et Distorsion harmonique. Le mode Air affecte les entrées micro, ligne et instrument.

Air affecte les entrées micro, ligne et instrument.

Pour activer le mode Air, sélectionnez l’entrée, appuyez sur le bouton Air une fois pour Présence Air, une deuxième fois pour Présence Air et Distorsion harmonique et une troisième fois pour l’éteindre. Le voyant Air change de couleur pour indiquer le mode sélectionné :

Contrôle du logiciel Air

Pour activer AIR à partir de Focusrite Control 2, cliquez sur le bouton Air . Cela revient à appuyer sur le bouton Air sur le matériel Scarlett 18i16.

Air désactivé

Présence Air sélectionnée

Présence Air et Distorsion sélectionnés

Lorsque vous cliquez sur le bouton Air de Focusrite Control 2, le dernier mode Air sélectionné est activé. Pour changer le mode Air sélectionné (Présence ou Présence et Distorsion), cliquez sur la flèche pour afficher le menu déroulant.

Présence Air sélectionnée

Présence Air et Distorsion sélectionnés

La fonction de gain automatique permet d’envoyer un signal dans votre Scarlett 18i16 (par exemple en chantant ou en jouant d’un instrument) pendant 10 secondes et de laisser le Scarlett régler un bon niveau pour vos préamplis. Si vous trouvez que les niveaux ne sont pas bons, vous pouvez régler les contrôles du gain manuellement pour accorder les niveaux avant l’enregistrement.

Pour utiliser le gain automatique :

Si le gain automatique a réussi, le halo de gain s’allume en vert avant que la valeur du gain ne s’affiche sur le halo de gain pendant une seconde. Le gain est maintenant réglé au bon niveau pour votre enregistrement.

Si le gain automatique échoue, le halo de gain s’allume en rouge. Vous pouvez consulter la section Le halo de gain est devenu rouge pour plus d’informations.

Contrôle logiciel du gain automatique

Pour utiliser le gain automatique dans Focusrite Control 2 :

1. Cliquez sur le bouton Gain automatique dans Focusrite Control 2.

2. Parlez ou chantez dans le micro, ou jouez de votre instrument pendant le compte à rebours automatique. Procédez comme vous le feriez pendant l’enregistrement pour vous assurer que le gain automatique règle le niveau correctement.

   Le processus de gain automatique démarre et le halo de gain logiciel se transforme en un compte à rebours.

Si le gain automatique a réussi, le halo de gain s’allume en vert avant que la valeur du gain ne s’affiche sur le halo de gain pendant une seconde. Le gain est maintenant réglé au bon niveau pour votre enregistrement.

Le gain automatique et le halo de gain sont devenus rouges

Si le signal d’entrée ne convient pas au gain automatique (par exemple, aucun signal détecté), après dix secondes, le gain automatique s’arrête et le halo du gain s’allume en rouge pendant une seconde. Le gain revient à la valeur définie avant de lancer le gain automatique.

Halo de gain matériel

Focusrite Control 2 Échec du gain automatique

Avant de relancer le gain automatique, assurez-vous que l’entrée est correctement connectée, que vous utilisez un microphone à condensateur, que le 48 V est activé et que vous produisez du son lors de l’exécution du gain automatique.

La fonction de gain automatique permet d’envoyer un signal dans votre Scarlett 18i16 (par exemple en chantant ou en jouant d’un instrument) pendant 10 secondes et de laisser le Scarlett régler un bon niveau pour vos préamplis. Si vous trouvez que les niveaux ne sont pas bons, vous pouvez régler les contrôles du gain manuellement pour accorder les niveaux avant l’enregistrement.

Le gain automatique multicanal démarre le processus de gain automatique pour tous les canaux des préamplis de votre interface. Ceci est particulièrement utile pour définir rapidement des niveaux pour les situations où vous utilisez plusieurs canaux simultanément, par exemple :

Pour démarrer le processus de gain automatique multicanal :

Si le gain automatique a réussi, les halos de gain s’allument en vert avant que la valeur du gain ne s’affiche pendant une seconde. Le gain est maintenant réglé à un niveau approprié pour votre enregistrement.

Gain automatique multicanal dans Focusrite Control 2

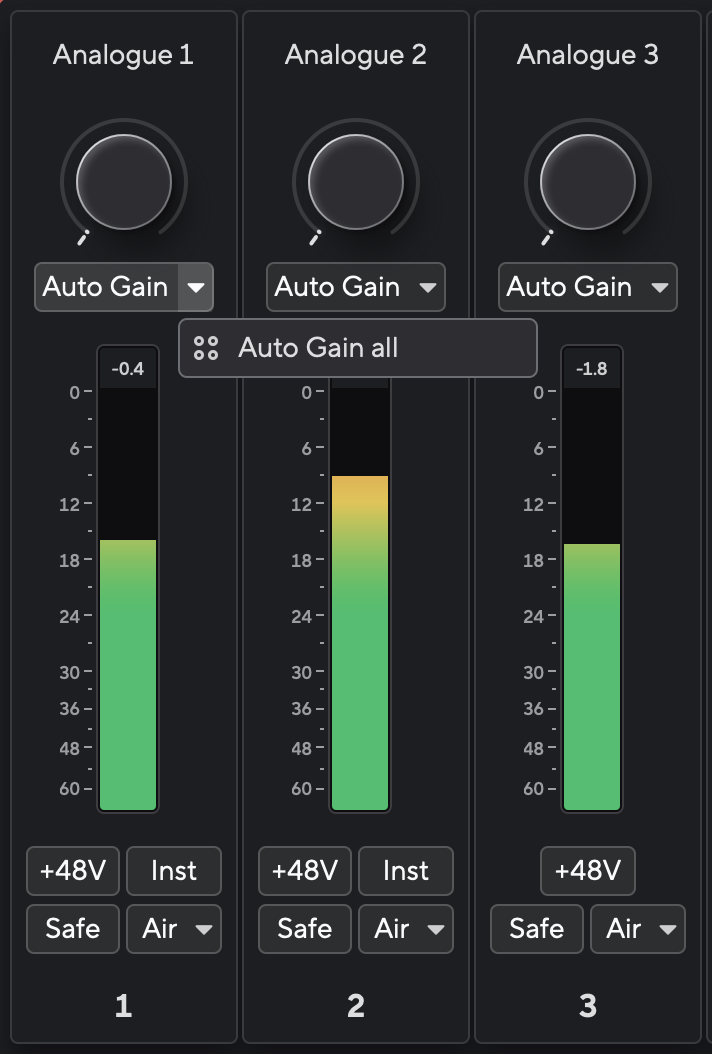

Vous pouvez également exécuter le gain automatique multicanal à partir de Focusrite Control 2. Pour cela :

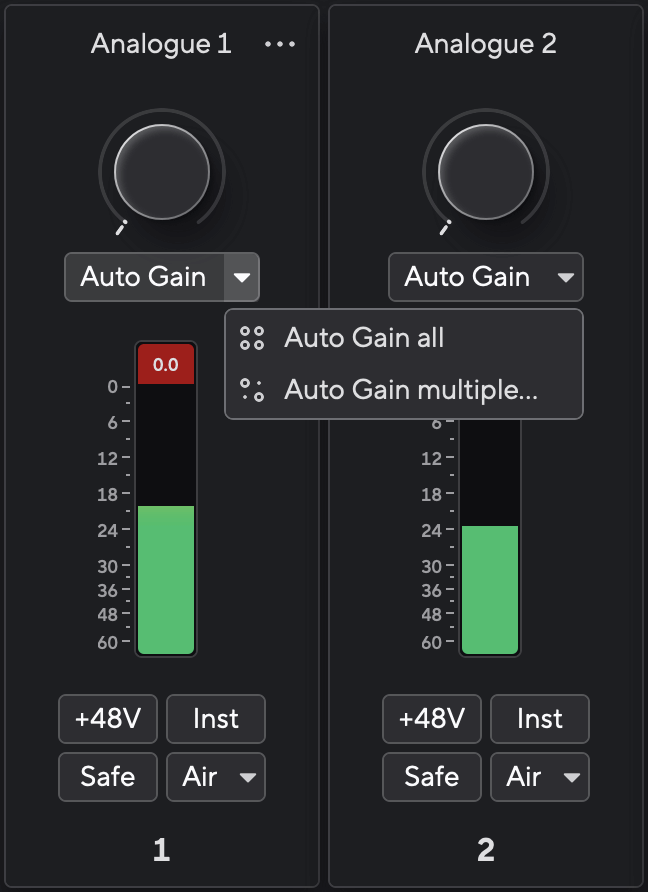

1. Ouvrez Focusrite Control 2 et allez à l’onglet Entrées.

2. Cliquez sur la flèche déroulante à droite du bouton habituel Gain automatique.

3. Choisissez Gain automatique aux deux

   • Gain automatique multiple vous permet de choisir les canaux pour lesquels vous voulez exécuter le gain automatique.

4. Si vous avez cliqué sur Gain automatique multiple, cochez les canaux pour lesquels vous voulez exécuter le gain automatique.

5. Cliquez sur Démarrer le gain automatique .

Une fois que le gain automatique est terminé, Focusrite Control 2 affiche les canaux qui ont été définis et leurs nouveaux niveaux de gain :

Tous les canaux

Canaux multiples

Le gain automatique multicanal a échoué

Le gain automatique multicanal peut échouer pendant le processus pour un, plusieurs ou tous les canaux.

Si le gain automatique échoue pour tous les canaux, vous verrez le message d'échec du gain automatique.

Si le gain automatique échoue pour un ou plusieurs canaux, vous verrez le message complet du gain automatique, mais avec l’option de Réessayer le gain automatique sur tous les canaux.

Vous pouvez soit :

• Cliquez sur Réessayez et tous les gains automatiques s’exécutent à nouveau pour tous les les canaux pour lesquels vous avez utilisé le gain automatique, même les canaux réussis.

• Cliquez sur Fermer et exécuter le gain automatique pour tous les canaux qui ont échoué.

• Cliquez sur Fermer et ajustez manuellement le gain pour tous les canaux qui ont échoué.

Le bouton Safe s’applique à la fonction Clip Safe qui ajuste automatiquement le gain de votre préamplificateur en cas de saturation.

La saturation se produit lorsque le gain est réglé trop haut pour le son enregistré et que l’entrée surcharge le préampli. La distorsion du préampli est un signe de saturation, c’est souvent désagréable et elle peut ruiner un enregistrement. Clip Safe permet d’éviter cela : si l’entrée est proche de la saturation, Clip Safe réduit le gain du préampli, ce qui évite d’avoir à réenregistrer la prise.

Pour activer Clip Safe :

Lorsque vous activez Safe, l’icône Safe s’allume en vert.

Lorsque deux entrées sont sélectionnées à l’aide du Preamp Link, Safe s’applique aux deux préamplis.

Clip Safe Focusrite Control 2.

Pour activer le Clip Safe à partir de Focusrite Control 2, cliquez sur le bouton Safe :

Safe désactivé

Safe activé

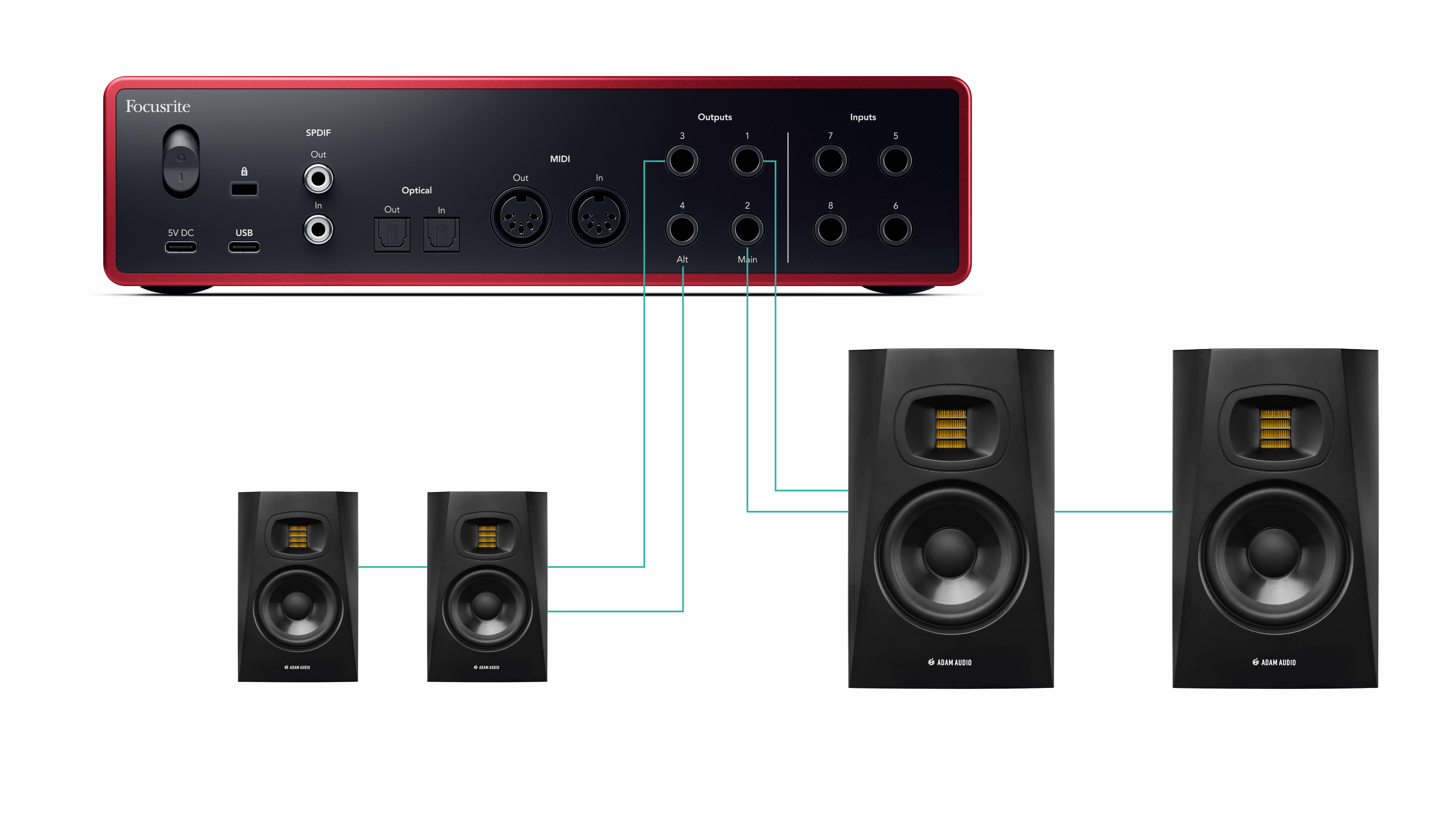

Le Scarlett 18i16bouton Alt (alternatif) de Permet de router rapidement une source vers différentes sorties analogiques ou de changer de source alimentant un ensemble de sorties analogiques. Ceci est utile pour référencer vos mixages sur un autre ensemble d'enceintes ou deux sources différentes sur les mêmes sorties.

Pour configurer les haut-parleurs pour le basculement des haut-parleurs :

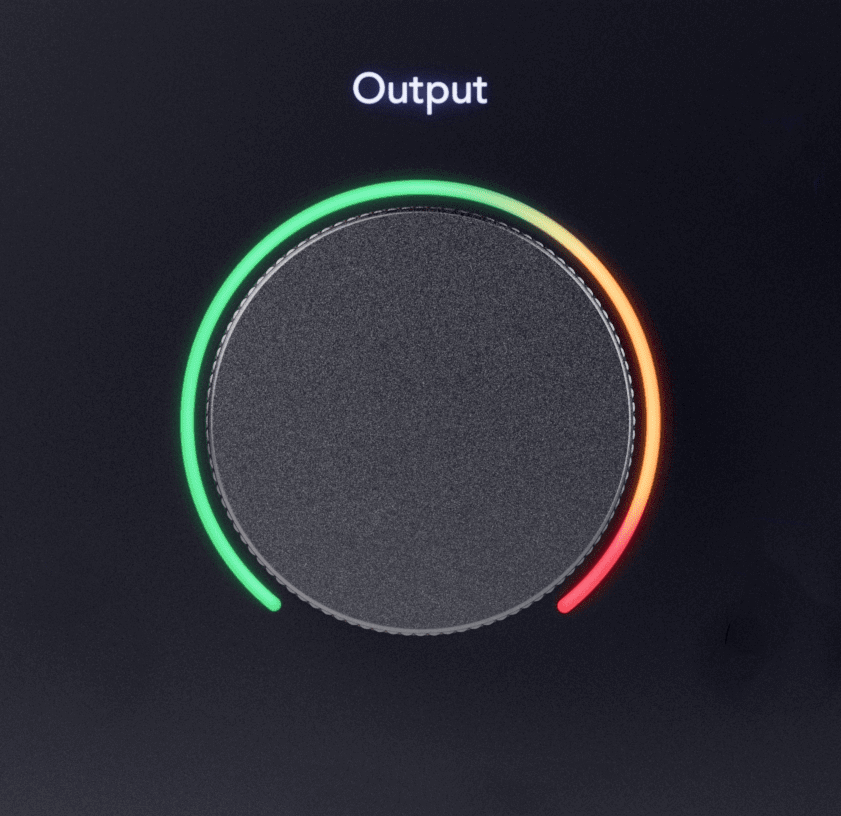

Le contrôle Sortie et le vumètre de sortie sont liés aux signaux allant aux Sorties 1 et 2 à l’arrière de votre Scarlett 18i16, les sorties que vous connectez le plus souvent aux enceinte de monitoring.

Vous pouvez également affecter le contrôle Sortie à d’autres sorties, par exemple si vous utilisez deux paires de haut-parleurs. Pour plus d’informations, reportez-vous à Basculement des haut-parleurs (Alt).

Le contrôle Sortie définit le niveau aux sorties de zéro (entièrement tourné dans le sens inverse des aiguilles d’une montre) à la sortie maximale (entièrement tourné dans le sens des aiguilles d’une montre).

Le vumètre de sortie autour du contrôle de niveau de sortie est un vumètre pré-fade (il n’est pas affecté par la position du contrôle) qui vous indique le niveau du signal provenant de votre ordinateur.

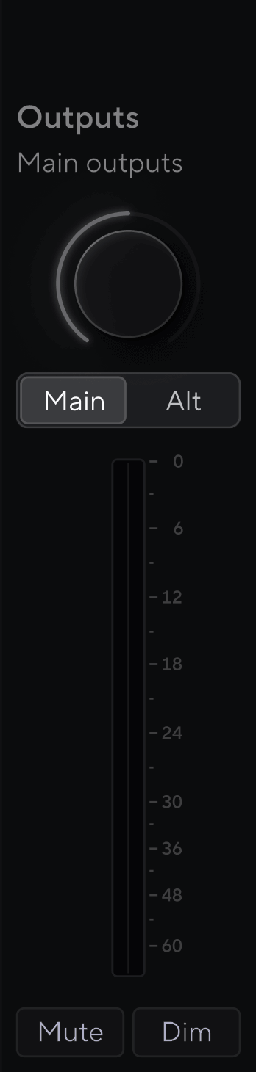

Focusrite Control 2 Section de sortie

Le côté droit de Focusrite Control 2 la section Sortie est une représentation visuelle du contrôle de sortie et des vumètres.

Numérotation du contrôle de sortie

Le cadran en Focusrite Control 2 est une représentation logicielle du contrôle Sortie sur la façade de votre Scarlett 18i16. Lorsque vous changez le contrôle du matériel, le logiciel se met à jour, lorsque vous déplacez le contrôle sur la façade, la numérotation dans Focusrite Control 2 est mise à jour.

Contrôle logiciel de basculement des haut-parleurs (Alt)

La section Sortie vous permet de contrôler la fonction Alt, ou le basculement des haut-parleurs. Cliquez sur Principal ou Alt pour basculer entre vos haut-parkeurs principaux ou alternés.

Pour plus d’informations, voir Basculement des haut-parleurs (Alt).

Vumètres de sortie

Les vumètres de sortie reflètent les vumètres de la façade et sont des vumètres pré-fade (ils ne sont pas affectés par la position du contrôle de sortie) vous montrant le niveau de signal provenant de votre ordinateur allant aux Sorties 1 et 2 (ou 3 et 4 si vous activez Alt).

Mute et Dim

Voir la section Mute .

Le bouton Dim diminue le niveau de sortie envoyé à vos sorties de 18 dB. Quand il est activé, Dim s’allume en vert.

Le bouton Mute réduit le signal envoyé à vos sorties. Lorsqu’il est actif, le bouton Mute s’allume en vert.

Mute désactivé (blanc).

Mute activé (vert).

Par défaut, Mute affecte les sorties de l’enceinte de monitoring principale 1 et 2, mais dans Focusrite Control 2 vous pouvez le modifier pour contrôler vos sorties Alt.

Contrôle du logiciel Mute

Pour activer/désactiver Mute dans Focusrite Control 2 cliquez sur le bouton Mute dans la section Sorties à droite.

Le bouton Mute fonctionne de la même manière que le bouton Mute sur la façade de votre Scarlett 18i16. Quand il est activé, Mute s’allume en vert.

Mute désactivé.

Mute activé.

L’icône Statut de la synchronisation

L’indicateur Statut de synchronisation est plus utile lorsque vous essayez d’étendre le nombre de canaux en utilisant votre Scarlett 18i16 avec d’autres équipements connectés aux entrées ou sorties numériques de votre Scarlett 18i16; les E/S ADAT ou S/PDIF.

Lorsque vous utilisez les entrées numériques, votre Scarlett 18i16 et les autres périphériques audio doivent être synchronisés avec leurs horloges, en utilisant des signaux d’horloge, donc leur audio est enregistré en même temps.

Selon le type d’appareil numérique que vous connectez à votre Scarlett 18i16 (ADAT, coaxial S/PDIF ou optique S/PDIF), vous devez vous assurer que le mode E/S numérique est correctement défini ; pour plus d’informations, reportez-vous à Réglage des modes d’E/S numériques - prochainement.

Il y a quelques principes à respecter lorsque vous essayez de synchroniser plusieurs périphériques audio numériques :

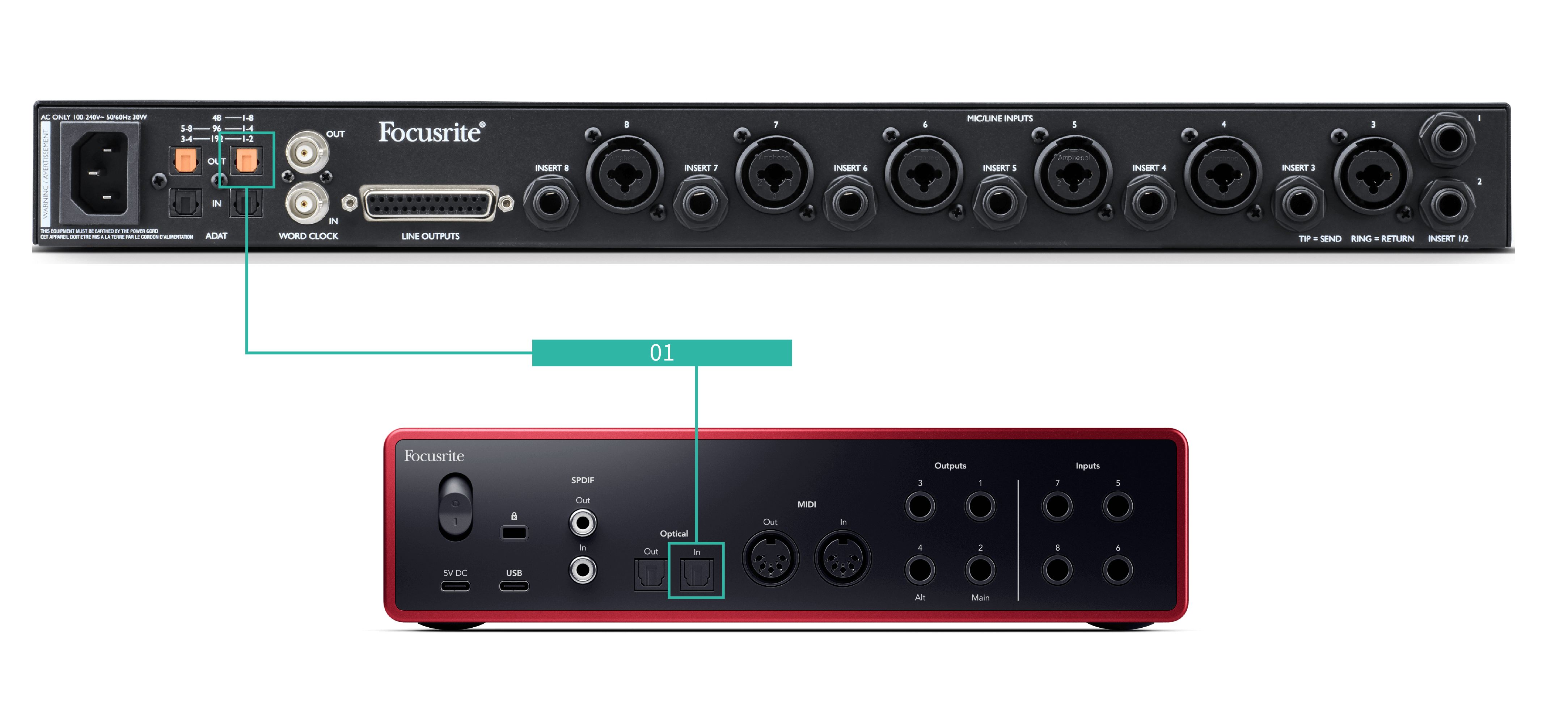

Configuration 1 - Scarlett 18i16 en tant qu’horloge follower

Ceci est la configuration la plus basique et implique un appareil d’extension, augmentant le nombre de canaux de votre Scarlett 18i16.

Nous avons décrit les étapes pour un dispositif d’extension ADAT, mais la même théorie s’applique aux périphériques d’extension S/PDIF. Selon le type S/PDIF que vous utilisez (coaxial ou optique), vous devrez peut-être modifier vos paramètres de mode E/S numérique dans Focusrite Control 2. Pour plus d’informations, reportez-vous à Réglage des modes d’E/S numériques - prochainement.

Équipement :

• Un préampli ADAT externe - comme un Clarett+ OctoPre.

• Un câble TOSLINK (également appelé câble ADAT).

Configuration :

1. Connectez le câble TOSLINK du port ADAT Sortie du préamplificateur ADAT au port ADAT Entrée du Scarlett 18i16.

2. Réglez l'horloge de préampli ADAT sur Interne et la fréquence d'échantillonnage que vous avez choisie.

3. Dans Focusrite Control 2, réglez l’horloge Scarlett 18i16 sur ADAT et associez la fréquence d’échantillonnage au préampli ADAT.

4. Dans votre STAN, réglez vos canaux sur les entrées 13 - 20, ce sont les huit entrées ADAT.

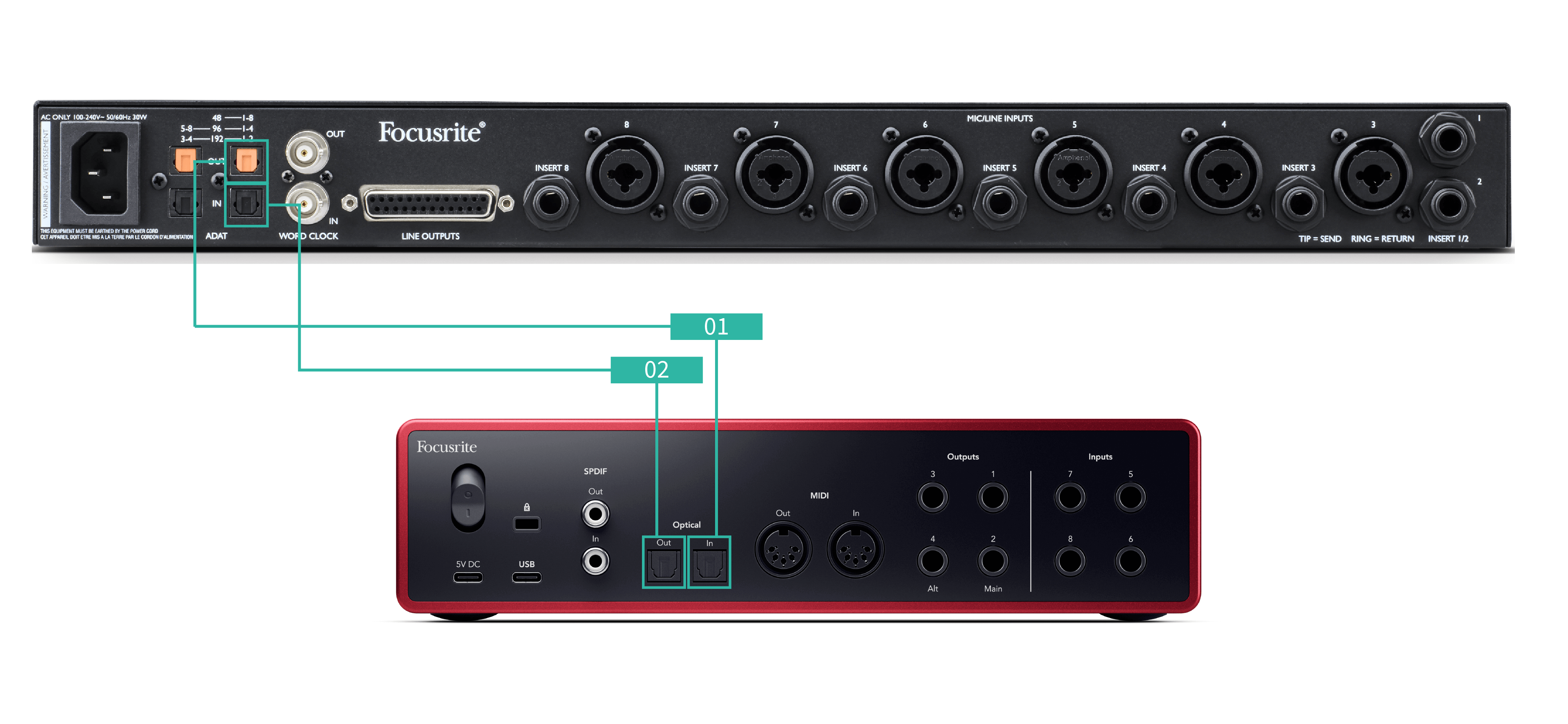

Configuration 2 - Scarlett 18i16 en tant qu’horloge leader

Ceci est similaire à la configuration 1 ; cependant, cela implique plus de câbles. Elle est utile si vous n’utilisez votre appareil d’extension qu’occasionnellement, donc vous préférez garder votre Scarlett 18i16 comme horloge leader.

Nous avons décrit les étapes pour un dispositif d’extension ADAT, mais la même théorie s’applique aux périphériques d’extension S/PDIF. Selon le type S/PDIF que vous utilisez (coaxial ou optique), vous devrez peut-être modifier vos paramètres de mode E/S numérique dans Focusrite Control 2. Pour plus d’informations, reportez-vous à Réglage des modes d’E/S numériques - prochainement.

Équipement :

• Un préampli ADAT externe - comme un Clarett+ OctoPre.

• Deux câbles TOSLINK (également appelés câbles ADAT).

Configuration :

1. Connectez le câble TOSLINK du port ADAT Sortie du préamplificateur ADAT au port ADAT Entrée du Scarlett 18i16.

2. Connectez un second câble TOSLINK de la sortie ADAT vers Scarlett 18i16 l’entrée ADAT du préamplificateur ADAT.

   Ce câble sert juste à envoyer des données d'horloge, mais si votre préampli ADAT possède des sorties, vous pouvez également envoyer des signaux à partir de votre ordinateur pour obtenir des sorties analogiques supplémentaires.

3. Réglez l'horloge du préampli ADAT sur ADAT et sur la fréquence d'échantillonnage choisie.

4. Dans Focusrite Control 2, réglez l’horloge Scarlett 18i16 sur Interne et faites passer la fréquence d’échantillonnage au préampli ADAT.

5. Dans votre STAN, réglez vos canaux sur les entrées 13 - 20, ce sont les huit entrées ADAT.

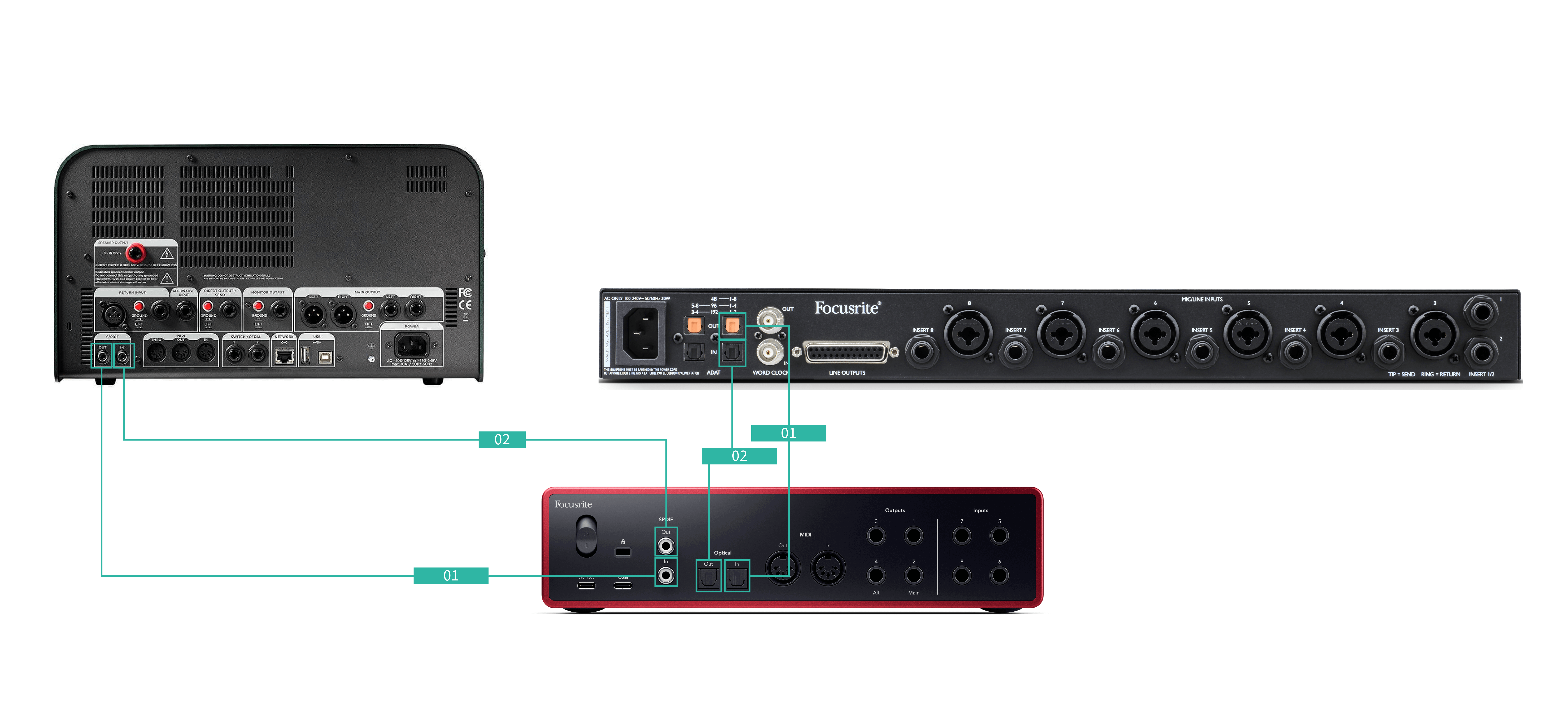

Configuration 3 - Utilisation de plus d'un périphérique d'extension

Dans cette configuration, nous utilisons deux périphériques d'extension : un périphérique ADAT et un périphérique S/PDIF. Pour l'ADAT, vous pouvez utiliser un préampli comme un OctoPre ou un préampli micro. Pour S/PDIF, vous pouvez connecter une autre interface en mode autonome ou un modèle d'amplification de guitare.

L’utilisation du Scarlett 18i16 comme horloge leader est utile si vous n’utilisez vos périphériques d’extension qu’occasionnellement et que vous n’avez donc pas besoin de les allumer à chaque fois que vous utilisez votre Scarlett 18i16.

Équipement :

• Un préampli ADAT externe - comme un Clarett+ OctoPre.

• Un périphérique S/PDIF - comme un ampli de guitare.

• Deux câbles ADAT.

• Deux câbles S/PDIF.

Configuration :

1. Connectez le câble TOSLINK du port ADAT Sortie du préamplificateur ADAT au port ADAT Entrée du Scarlett 18i16.

   Connectez le câble S/PDIF du périphérique S/PDIF à la Sortie S/PDIF à l’ Entrée S/PDIF du Scarlett 18i16.

2. Connectez un second câble TOSLINK de la sortie ADAT vers Scarlett 18i16 l’entrée ADAT du préamplificateur ADAT.

   Connectez un second câble S/PDIF entre la Scarlett 18i16 Sortie du et l’ Entrée S/PDIF du périphérique S/PDIF.

3. Réglez l'horloge de préampli S/PDIF sur S/PDIF et sur la fréquence d'échantillonnage choisie. Certains périphériques S/PDIF ne vous permettent pas de modifier ces paramètres, si c'est le cas, consultez …

4. Réglez l’horloge de Scarlett 18i16sur interne et faites correspondre la fréquence d’échantillonnage.

5. Réglez le préamplificateur ADAT sur l’horloge ADAT et faites correspondre la fréquence d’échantillonnage (il reçoit son horloge du Scarlett 18i16 via le second câble ADAT).

Note

Aux fréquences d’échantillonnage à double bande (88,2 kHz et 96 kHz), il est seulement possible d’obtenir les configurations suivantes en utilisant deux appareils :

• Deux canaux coaxiaux S/PDIF et quatre canaux ADAT

• Deux canaux optiques S/PDIF et quatre canaux ADAT

• Huit canaux ADAT

À toutes les fréquences d’échantillonnage, il n’est pas possible d’utiliser simultanément les ports S/PDIF coaxiaux et les deux ports ADAT. Reportez-vous à Ordre canal d’entrée Scarlett 18i16 pour plus d’informations sur les combinaisons d’entrées possibles.

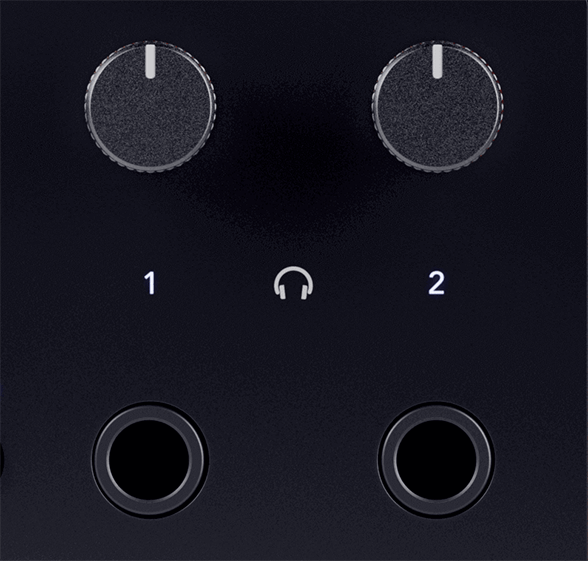

Votre Scarlett 18i16 dispose de deux sorties casque. Celles-ci sont complètement indépendantes des autres sorties analogiques, donc elles peuvent avoir leur propre mixage dédié.

Les sorties casque sont des prises TRS de 6,35 mm (¼"). De nombreux casques ont une prise de 3,5 mm TRS, pour les connecter à votre Scarlett 18i16 vous devez utiliser un adaptateur TRS de 6,35 mm à 3,5 mm.

Les contrôles au-dessus des sorties casque contrôlent le niveau acheminé au casque.

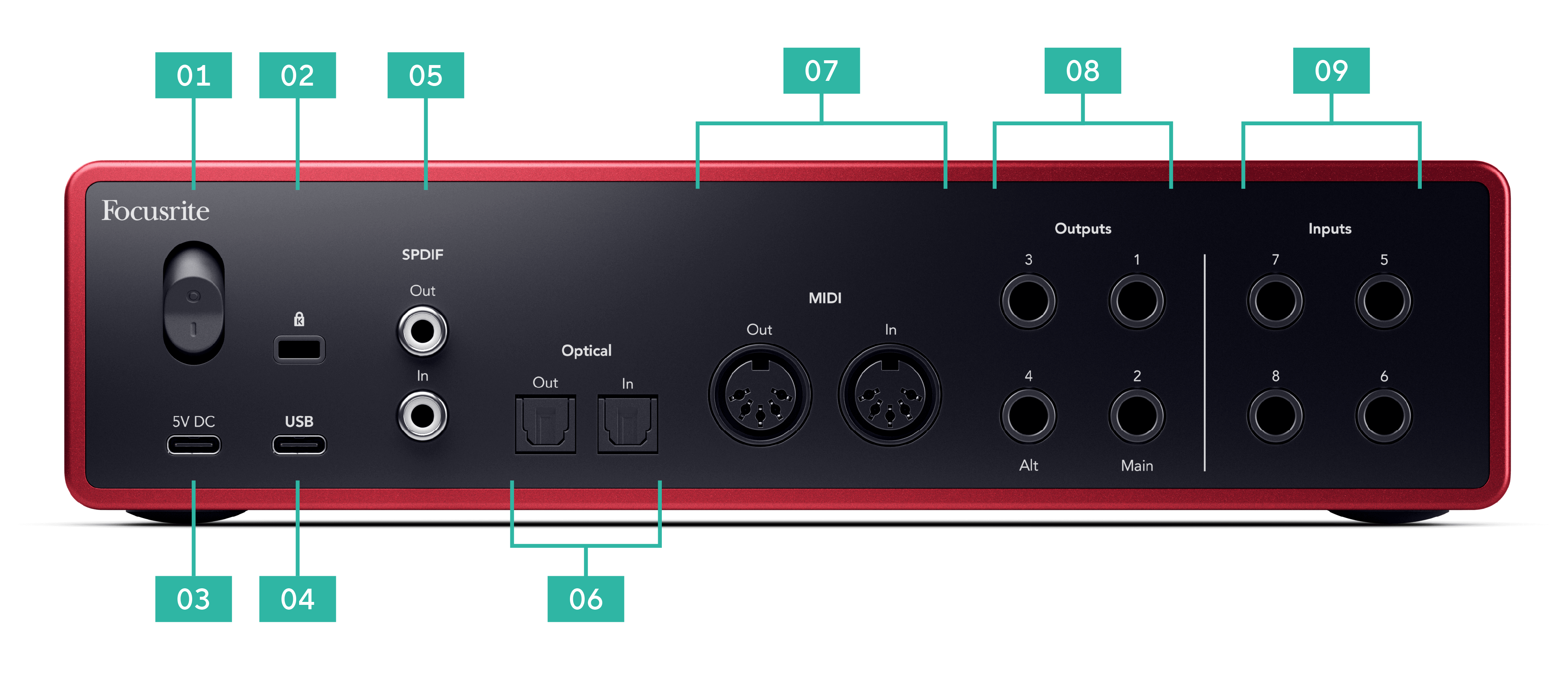

Le port USB Type-C nommé USB sert à connecter votre Scarlett à votre ordinateur.

Utilisez le câble USB-C inclus pour vous connecter à un port USB-C sur votre ordinateur ou utilisez l'adaptateur USB-C à A pour connecter à un port USB-A de votre ordinateur.

Les ports S/PDIF vous donnent deux canaux d'E/S numériques pour vous connecter à d'autres équipements audio avec les E/S S/PDIF comme les amplis de guitare, préamplis micro ou tout périphérique avec une sortie S/PDIF.

Il existe de nombreuses façons de connecter et de synchroniser votre Scarlett 18i16 lorsque vous utilisez un appareil externe connecté via S/PDIF. Pour plus d’informations sur l’horloge et la configuration des E/S numériques, veuillez consulter la section Idicateur Statut de synchronisation .

L’indicateur de statut de synchronisation de votre Scarlett 18i16 devrait être allumé en vert. Lorsque vous envoyez de l’audio depuis le périphérique externe à votre Scarlett 18i16 vous devriez voir les canaux S/PDIF entrant sur les canaux 11-12.

Les deux ports optiques (entrée et sortie) vous donnent huit canaux d’E/S ADAT numériques, pour vous connecter à d’autres équipements audio avec des E/S ADAT tels que des préampli micro à huit canaux

Il existe plusieurs façons de se connecter et de synchroniser votre Scarlett 18i16 lorsque vous utilisez un périphérique externe connecté via ses ports optiques. Pour plus d’informations sur l’horloge et la configuration des E/S numériques, veuillez consulter la section Statut de la synchronisation .

L’indicateur de statut de la synchronisation de votre Scarlett 18i16 doit s’allumer en vert.

Les ports MIDI d’entrée et de sortie de Scarlett 18i16 vous permettent d’utiliser votre Scarlett comme interface MIDI USB. L’entrée MIDI reçoit les signaux MIDI des claviers ou des contrôleurs ; la sortie MIDI envoie les informations MIDI aux synthétiseurs, aux boîtes à rythmes ou à l’équipement contrôlable par MIDI.

L’entrée et la sortie MIDI ne nécessitent aucune configuration pour que pouvoir utiliser votre Scarlett 18i16 comme interface MIDI USB. Les ports MIDI du Scarlett 18i16 apparaissent dans votre logiciel compatible MIDI et vous pouvez envoyer ou recevoir des données MIDI entre votre ordinateur et le matériel MIDI via les ports MIDI DIN à 5 broches du Scarlett.

Les sorties 1 et 2 sont des sorties de niveau ligne pour connecter votre Scarlett 18i16 à un amplificateur ou à des haut-parleurs de contrôle actifs. Les sorties sont des sorties jack TRS 1/4" symétriques, vous pouvez les utiliser avec des câbles jack TS asymétriques ou TRS symétriques et les connecter à des haut-parleurs dotés d’entrées jack 1/4", RCA ou XLR.

La Scarlett 18i16 molette de la façade de votre sortie contrôle le niveau envoyé aux sorties 1 et 2 .

Les sorties ligne 3-4 ont des caractéristiques électriques identiques des sorties ligne 1 à 2 des enceintes de monitoring

Vous pouvez régler les signaux disponibles sur ces sorties à l’aide de Focusrite Control 2, et utiliser les sorties pour alimenter des enceintes supplémentaires dans un système de monitoring multicanal, comme un caisson de basse, ou pour envoyer des signaux à des processeurs d’effets externes.
