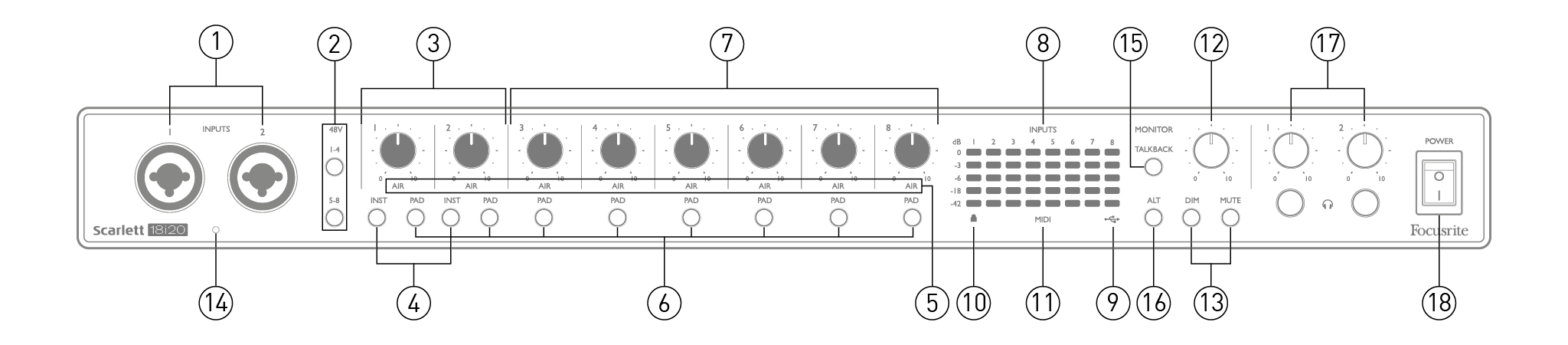

Le panneau avant comprend tous les contrôles de gain d'entrée et de surveillance ainsi que deux des connecteurs d'entrée pour les signaux Mic, Line et Instrument.
-
Entrées 1 et 2 – Prises d'entrée « Combo » – connectez ici des microphones, des instruments (par exemple, une guitare) ou des signaux de niveau ligne. Les prises Combo acceptent les prises XLR et 6,35 mm (1/4 po). Les microphones se connectent à l'aide de fiches XLR : les instruments et les signaux de niveau ligne se connectent via des fiches jack 6,35 mm (1/4 po) de type TS ou TRS. Le gain du préampli est approprié pour les microphones lorsqu'une fiche XLR est insérée, et pour les signaux de niveau plus élevé lorsqu'une fiche jack est insérée. Ne connectez rien d'autre qu'un microphone (par exemple, la sortie d'un module sonore ou d'une unité d'effets) via une fiche XLR, car le niveau du signal surchargera le préampli, ce qui entraînera une distorsion. Si l'alimentation fantôme est activée, vous risquez d'endommager votre équipement.
-
48 V – deux commutateurs (1-4, 5-8) activant l'alimentation fantôme 48 V au niveau des contacts XLR des connecteurs Combo pour les entrées micro 1-4 et 5-8 respectivement. (Notez que les entrées 3 à 8 se trouvent sur le panneau arrière.) Les commutateurs sont chacun associés à une LED rouge indiquant que l'alimentation fantôme est sélectionnée.
-
Gain 1 et 2 – ajustez le gain d’entrée pour les signaux aux entrées 1 et 2 respectivement.
-
INST – deux commutateurs modifient la configuration d'entrée des contacts jack des entrées 1 et 2. Lorsque INST est sélectionné, la plage de gain et l'impédance d'entrée sont modifiées (par rapport à LINE), et l'entrée devient asymétrique. Ceci optimise la connexion directe d'instruments (via une prise jack 2 pôles (TS)). Lorsque INST est désactivé, les entrées sont adaptées à la connexion de signaux de niveau ligne. Ces signaux peuvent être connectés de manière symétrique via une prise jack 3 pôles (TRS) ou asymétrique via une prise jack 2 pôles (TS). Le voyant « INST » s'allume en rouge lorsque le mode Instrument est sélectionné. INST peut également être sélectionné depuis Focusrite Control 2.
-
AIR – huit LED jaunes indiquent la sélection du mode AIR pour chaque canal. Mode AIR, sélectionné parmi Focusrite Control 2, modifie la réponse en fréquence de l'étage d'entrée pour modéliser le modèle classique à transformateur Focusrite Préamplis microphone ISA.
-
PAD – huit commutateurs pour sélectionner la fonction PAD pour chaque canal. Le voyant PAD est rouge lorsqu'il est activé ; vous pouvez également activer le PAD depuis… Focusrite Control 2.
L'atténuateur diminue le niveau du signal envoyé à votre DAW de 10 dB — à utiliser lorsque la source d'entrée a un niveau particulièrement élevé.
-
Gain 3 à 8 – ajustez le gain d'entrée pour les signaux des entrées 3 à 8 respectivement. (Notez que les connecteurs de ces entrées se trouvent sur le panneau arrière.)
-
Indicateurs de niveau d'entrée – huit indicateurs à barres LED à 5 segments indiquant les niveaux de signal des huit signaux d'entrée analogiques. Les indicateurs indiquent le niveau de signal après l'étage de gain d'entrée, et leur indication est donc affectée par les commandes de gain. Les LED s'allument à -42 (vert, « signal présent »),
-18 (vert), -6 (vert), -3 (jaune) et 0 dB (rouge). Un niveau de 0 dBFS entraîne un écrêtage numérique et doit toujours être évité.
-
Voyant d'activité USB – une LED verte s'allume lorsque le port USB est actif. Scarlett est connecté et reconnu par votre ordinateur.
-
Verrouillé – une LED verte confirme la synchronisation de l'horloge, soit avec le 18i20son horloge interne ou une entrée numérique externe.
-
LED MIDI – LED verte, s'allume lorsque des données MIDI sont reçues sur le port MIDI IN.
-
MONITEUR – contrôle du niveau de sortie du moniteur principal : ce contrôle détermine normalement le niveau des sorties du moniteur principal sur le panneau arrière, mais peut être configuré en Focusrite Control 2 pour régler le niveau sur n'importe laquelle des dix sorties analogiques de l'appareil.
-
DIM et MUTE – deux interrupteurs pour contrôler le 18i20Les sorties de monitoring ; DIM réduit les niveaux de sortie de 18 dB, tandis que MUTE les coupe. Par défaut, ces commutateurs affectent les sorties de monitoring principales 1 et 2, mais en Focusrite Control 2 Vous pouvez les configurer pour contrôler n'importe quelle sortie analogique. Chaque commutateur possède une LED associée (DIM : jaune, MUTE : rouge) indiquant la fonction sélectionnée. Les modes DIM et MUTE peuvent également être sélectionnés à partir de… Focusrite Control 2.
-
Microphone de retour
-
Fonction Talkback – Maintenez ce bouton enfoncé pour activer Talkback. Lorsqu'elle est activée, le voyant « Talkback » s'allume en vert et le microphone Talkback [14] peut être connecté au… 18i20les différentes sorties. Par défaut, le signal de retour audio est acheminé vers les deux sorties casque [17], mais le routage peut être configuré dans Focusrite Control 2 pour alimenter n'importe quelle combinaison de sorties. Ce bouton est momentané : la fonction talkback est active uniquement lorsqu'il est enfoncé. La fonction talkback peut également être activée, momentanément ou en continu, à partir de Focusrite Control 2.
-
ALT – lorsque la fonction ALT est activée dans Focusrite Control 2Appuyer sur ce bouton redirige le mixage principal des enceintes de monitoring des sorties MAIN LINE OUTPUTS 1 et 2 vers les sorties ALT LINE OUTPUTS 3 et 4. Connectez une paire d'enceintes de monitoring secondaires aux sorties ALT et sélectionnez ALT pour basculer entre vos enceintes principales et les enceintes secondaires. Le voyant « ALT » s'allume en vert lorsqu'il est sélectionné. Cette fonction est également accessible depuis… Focusrite Control 2(Notez que lorsque ALT est activé, les sorties ligne non utilisées sont coupées : par exemple, pour utiliser les sorties ligne 3 et 4 à d’autres fins, réactivez-les d’abord.) Focusrite Control 2.)
-
Sorties casque 1 et 2 : connectez un ou deux casques aux deux prises jack TRS 6,25 mm (¼") situées sous les commandes. Les sorties casque transmettent toujours les signaux actuellement acheminés vers les sorties analogiques 7/8 et 9/10 (en paires stéréo). Focusrite Control 2.
-
POWER – Interrupteur d’alimentation secteur.
-

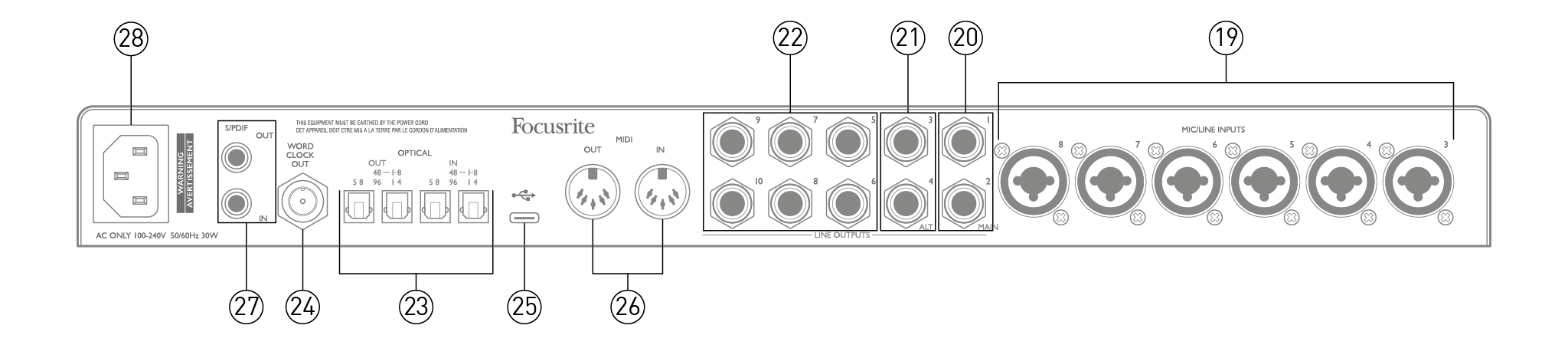

ENTRÉES MICRO/LIGNE 3 à 8 – Prises d'entrée de type combo - connectez d'autres microphones ou signaux de niveau ligne via des prises XLR ou ¼" (6,35 mm) selon le cas. Des prises jack ¼" TRS (symétriques) ou TS (asymétriques) peuvent être utilisées pour les signaux de niveau ligne.
-
SORTIES LIGNE 1 et 2 (PRINCIPALES) – deux sorties ligne analogiques symétriques sur prises jack 6,35 mm (¼") ; utilisez des prises TRS pour une connexion symétrique ou des prises TS pour une connexion asymétrique. Nous recommandons l'utilisation de connexions symétriques autant que possible afin de minimiser les problèmes de masse et de ronflement. Ces sorties seront généralement utilisées pour alimenter les enceintes principales gauche et droite de votre système de monitoring. Cependant, les signaux de sortie peuvent être définis dans Focusrite Control 2.
-
SORTIES LIGNE 3 et 4 (ALT) – connectez ici une paire d'enceintes de monitoring secondaires pour utiliser la fonction ALT du 18i20. Ces sorties sont électriquement identiques aux sorties ligne 1 et 2. Les signaux de sortie peuvent être définis dans Focusrite Control 2.
-
SORTIES LIGNE 5 à 10 – six sorties ligne supplémentaires présentant des caractéristiques électriques identiques aux sorties ligne 1 à 4. Les signaux disponibles sur ces sorties sont définis dans Focusrite Control 2et peut être utilisé pour piloter les haut-parleurs supplémentaires d'un système de monitoring multicanal, ou pour piloter des processeurs d'effets externes.
-
Entrées et sorties optiques – quatre connecteurs TOSLINK pour la gestion de huit canaux audio numériques au format ADAT, à des fréquences d'échantillonnage de 44,1/48 kHz ou 88,2/96 kHz. À 44,1/48 kHz, seul le port de droite de chaque paire est utilisé ; à 88,2/96 kHz, les deux ports sont utilisés, le port de droite prenant en charge les canaux ADAT 1 à 4 et le port de gauche les canaux ADAT 5 à 8. (Notez que l'entrée et la sortie optiques sont désactivées à des fréquences d'échantillonnage de 176,4/192 kHz.) Le port de gauche de chaque paire (entrée et sortie) peut être configuré pour recevoir et transmettre un signal S/PDIF à deux canaux depuis/vers une source externe équipée d'entrées/sorties optiques S/PDIF : cette option est sélectionnée dans le menu de configuration. Focusrite Control 2Veuillez vous référer aux tableaux de la liste des chaînes dans la section Annexe pour plus de détails.
-
SORTIE WORD CLOCK – un connecteur BNC transportant le 18i20L'horloge de synchronisation de l'appareil ; celle-ci peut être utilisée pour synchroniser d'autres équipements audio numériques faisant partie du système d'enregistrement. La source de synchronisation de l'horloge d'échantillonnage utilisée par le 18i20 est sélectionné parmi Focusrite Control 2.
-
-
Entrées MIDI et sortie MIDI – prises DIN standard à 5 broches pour la connexion d'équipements MIDI externes. 18i20 fait office d'interface MIDI, permettant la distribution des données MIDI en provenance/à destination de votre ordinateur vers des périphériques MIDI supplémentaires.
-
Entrée et sortie S/PDIF – deux prises RCA (phono) permettant l'entrée ou la sortie de signaux audio numériques à deux canaux. 18i20, au format S/PDIF. Veuillez noter que les entrées et sorties S/PDIF ne sont pas disponibles aux fréquences d'échantillonnage de 176,4/192 kHz. Consultez les tableaux de liste des canaux dans l'annexe pour plus de détails.
-
Alimentation secteur – prise standard IEC.
Le 18i20 L'appareil doit être branché sur le secteur à l'aide du câble d'alimentation fourni. Branchez le connecteur IEC dans la prise IEC située sur le panneau arrière. Lors de l'utilisation de l'appareil, 18i20 Avec un ordinateur (c’est-à-dire, pas comme une table de mixage « autonome »), nous recommandons de ne pas allumer l’appareil tant que la connexion USB n’a pas été établie.
Pour connecter le 18i20 Pour le branchement sur secteur, utilisez le câble d'alimentation fourni. Insérez le connecteur IEC dans la prise IEC située sur le panneau arrière. Lors de l'utilisation du 18i20 Avec un ordinateur (plutôt qu'en tant que table de mixage « autonome »), allumez l'appareil uniquement après avoir connecté le câble USB.
Types de ports USB: Le 18i20 Il possède un seul port USB 2.0 de type C (sur le panneau arrière). Une fois l'installation du logiciel terminée, connectez le 18i20 Pour connecter l'appareil à votre ordinateur : si celui-ci possède un port USB de type A, utilisez le câble USB de type A vers type C fourni. Si votre ordinateur possède un port USB de type C, veuillez vous procurer un câble USB de type C vers type C auprès d'un fournisseur informatique.
Normes USBNotez que parce que le 18i20 Ce périphérique USB 2.0 nécessite un port USB 2.0 sur votre ordinateur pour fonctionner. Il ne fonctionnera pas avec les ports USB 1.0/1.1 ; en revanche, un port USB 3.0 est compatible avec les périphériques USB 2.0.
Une fois le câble USB connecté, allumez-le. 18i20 actionnez l'interrupteur d'alimentation situé sur le panneau arrière.
Le 18i20 Il est compatible avec toutes les stations de travail audio numériques (DAW) Windows prenant en charge ASIO ou WDM, ainsi qu'avec toutes les DAW Mac utilisant Core Audio. Après avoir suivi la procédure de démarrage, vous pouvez commencer à utiliser votre appareil. 18i20 avec le logiciel de MAO de votre choix.
Veuillez noter que votre séquenceur peut ne pas sélectionner automatiquement le 18i20 comme périphérique d'E/S par défaut. Vous devez sélectionner manuellement Focusrite USB ASIO en tant que pilote sur votre DAW Configuration audio* page. Veuillez consulter la documentation (ou les fichiers d'aide) de votre DAW si vous ne savez pas où sélectionner le pilote ASIO/Core Audio. L'exemple ci-dessous illustre la configuration correcte dans Ableton Live Lite. Préférences panneau (version Windows affichée).
*Nom type. La terminologie peut varier d'une station de travail audio numérique à l'autre.
Une fois que 18i20 Si ce périphérique est défini comme périphérique audio préféré* dans votre séquenceur, toutes les entrées et sorties apparaissent dans les préférences d'E/S audio de votre séquenceur. Selon votre séquenceur, vous devrez peut-être activer certaines entrées ou sorties avant utilisation.

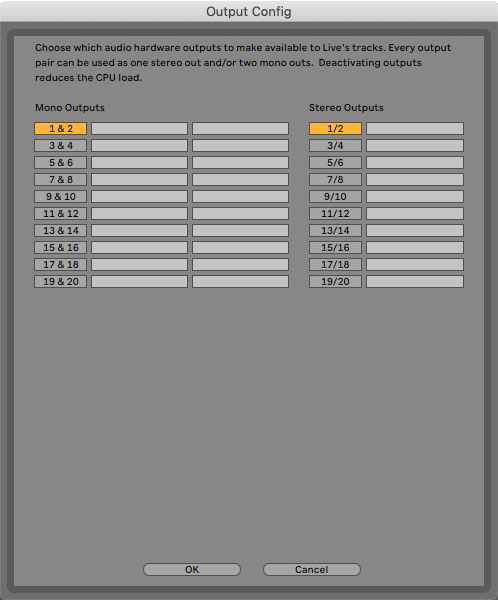

Les deux exemples ci-dessous montrent deux entrées et deux sorties activées dans les pages de configuration des entrées et des sorties d'Ableton Live.
|
|
|
*Nom type. La terminologie peut varier d'une station de travail audio numérique à l'autre.
Deux entrées supplémentaires, entrées 9/10 sont répertoriées dans la page Configuration des entrées des préférences d'E/S de votre DAW. Il s'agit d'entrées « loopback » virtuelles dans le logiciel, et non d'entrées physiques supplémentaires. Vous pouvez utiliser Loopback pour enregistrer des pistes DAW à partir de sources situées sur votre ordinateur, par exemple à partir d'un navigateur Web. Focusrite Control comprend un Boucle de retour 1-2 onglet mix, où vous pouvez choisir les entrées à enregistrer.
Le Scarlett 18i20 3rd Gen est un excellent choix pour plusieurs applications d'enregistrement et de surveillance différentes. Certaines configurations typiques sont présentées ci-dessous.

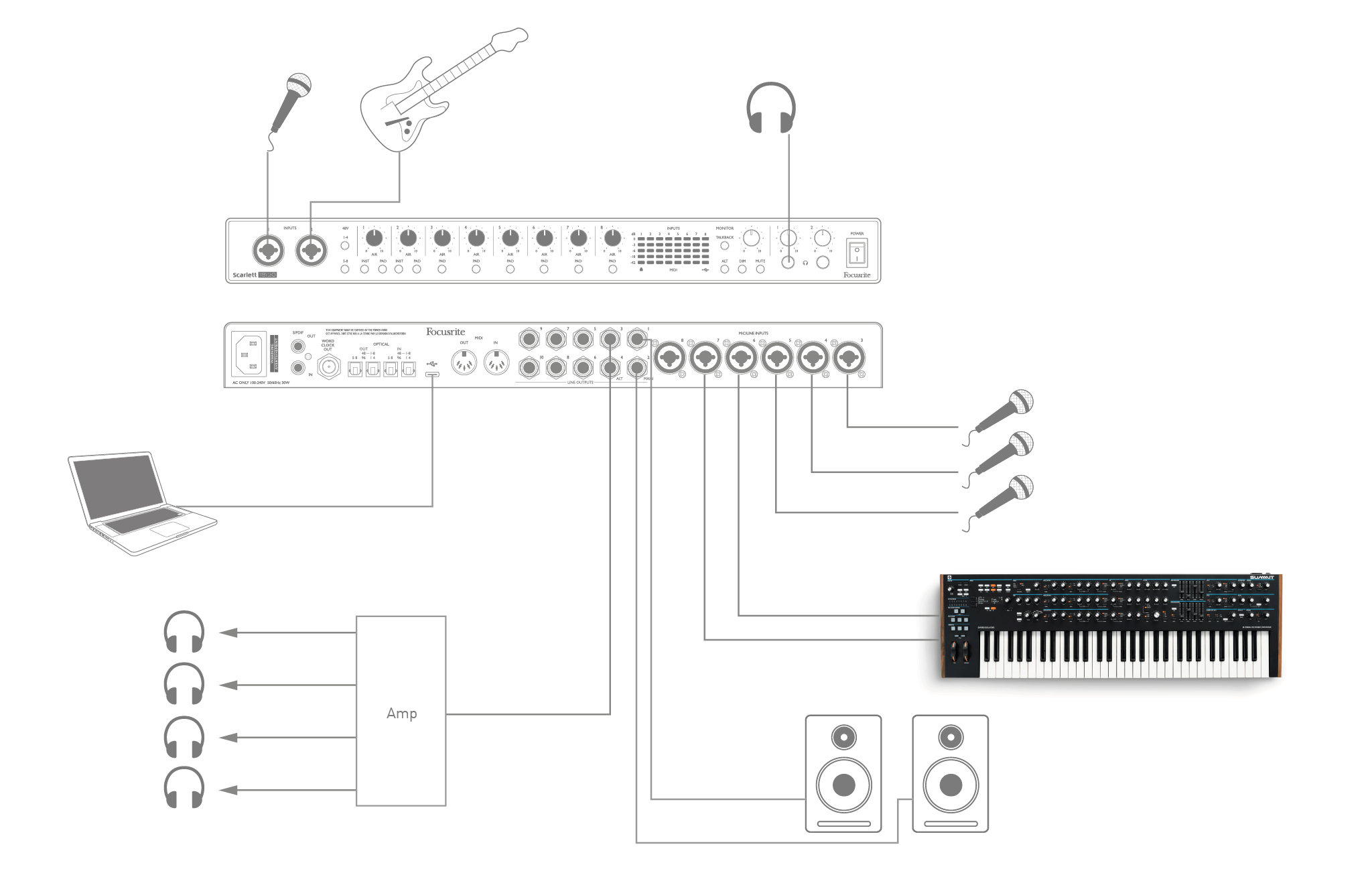

Cette configuration montre une configuration typique pour l'enregistrement d'un groupe de musiciens avec un logiciel DAW sur Mac ou PC.
Une sélection de sources – microphones, guitare et clavier – sont présentées connectées au Scarlett 18i20 3rd GenLes entrées de . Seules les entrées 1 et 2 peuvent être configurées pour accepter directement les instruments, nous avons donc choisi de brancher la guitare sur l'entrée 2. Assurez-vous que INST est sélectionné pour cette entrée.
La connexion au PC ou au Mac exécutant le logiciel DAW s'effectue via le câble USB fourni. Celui-ci transportera tous les signaux d'entrée et de sortie entre le DAW et le Scarlett 18i20 3rd Gen. Une fois la configuration audio configurée dans le DAW, chaque source d'entrée sera acheminée vers sa propre piste DAW pour l'enregistrement.
Le terme « latence » est fréquemment utilisé dans les systèmes audio numériques. Dans le cas de l’application d’enregistrement DAW décrite précédemment, la latence correspond au temps nécessaire aux signaux d’entrée pour traverser l’ordinateur et le logiciel audio, puis revenir via l’interface audio.
Bien que cela ne pose généralement pas de problème lors d'enregistrements simples, la latence peut, dans certaines circonstances, s'avérer gênante pour un artiste souhaitant enregistrer tout en contrôlant ses signaux d'entrée. Ce sera notamment le cas si vous devez augmenter la taille de la mémoire tampon d'enregistrement de votre séquenceur, ce qui peut être nécessaire lors de l'enregistrement de pistes supplémentaires sur un projet particulièrement important utilisant de nombreuses pistes, instruments virtuels et plugins d'effets.
Les symptômes courants d'une taille de tampon trop faible peuvent être des craquements audio (clics et grésillements) ou une charge CPU particulièrement élevée dans votre séquenceur (la plupart des séquenceurs disposent d'une fonction de surveillance du processeur). La plupart des séquenceurs permettent de régler la taille du tampon depuis leurs paramètres. Préférences audio* page de contrôle.

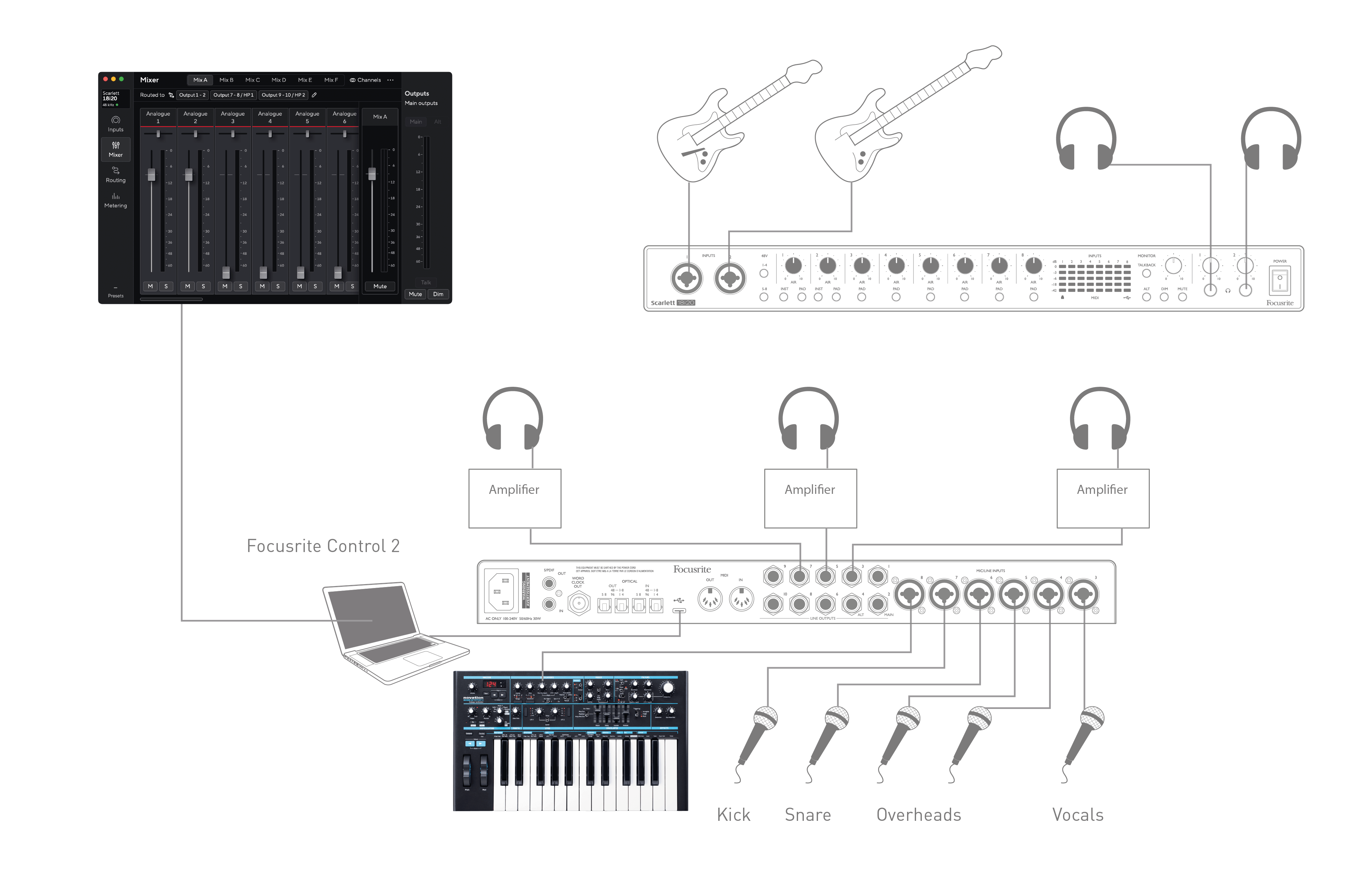

Le Scarlett 18i20 3rd Gen, avec Focusrite Control, permet une « surveillance à latence zéro », ce qui permet de surmonter ce problème. Vous pouvez acheminer vos signaux d'entrée directement vers le Scarlett 18i20 3rd GenLes sorties casque permettent aux musiciens de s'entendre avec une latence ultra-faible, c'est-à-dire en temps réel, en même temps que la lecture sur l'ordinateur. Les signaux d'entrée de l'ordinateur ne sont en aucun cas affectés par ce réglage. Notez cependant que les effets ajoutés aux instruments live par des plug-ins logiciels ne seront pas entendus dans les écouteurs, bien que les effets seront toujours présents sur l'enregistrement.
Dans l'exemple, chacun des membres du groupe reçoit son propre mixage de retour, car ils ont chacun leur « propre » Scarlett 18i20 3rd Gen sortie. Focusrite Control vous permet de définir jusqu'à huit mixages distincts, et ces mixages peuvent inclure des pistes DAW précédemment enregistrées ainsi que les signaux d'entrée actuels.
Lorsque vous utilisez le monitoring direct, assurez-vous que votre logiciel de MAO n'est pas configuré pour router les entrées (ce que vous enregistrez actuellement) vers les sorties. Dans le cas contraire, les musiciens s'entendront « deux fois », avec un signal retardé audible, créant un écho.
Les sorties jack 6,35 mm MAIN du panneau arrière (sorties ligne 1 et 2) seront normalement utilisées pour piloter vos enceintes de monitoring principales. Les moniteurs actifs intègrent des amplificateurs internes avec contrôle du volume et peuvent être connectés directement. Les enceintes passives nécessiteront un amplificateur stéréo séparé ; les sorties du panneau arrière doivent être connectées aux entrées de l'amplificateur.

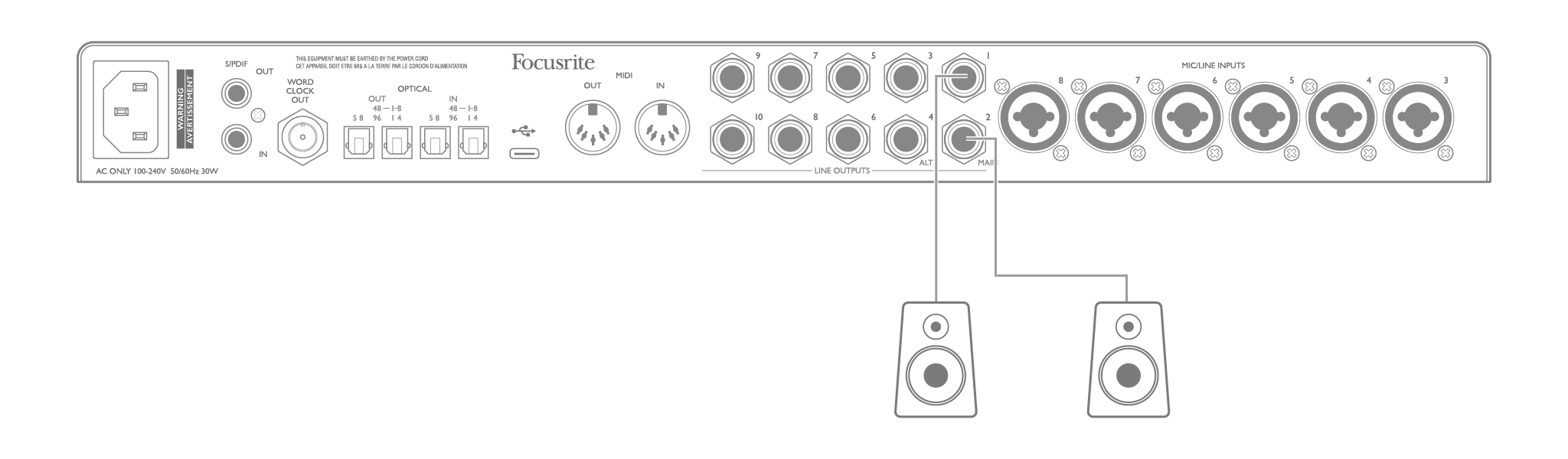

Connexion des haut-parleurs actifs :

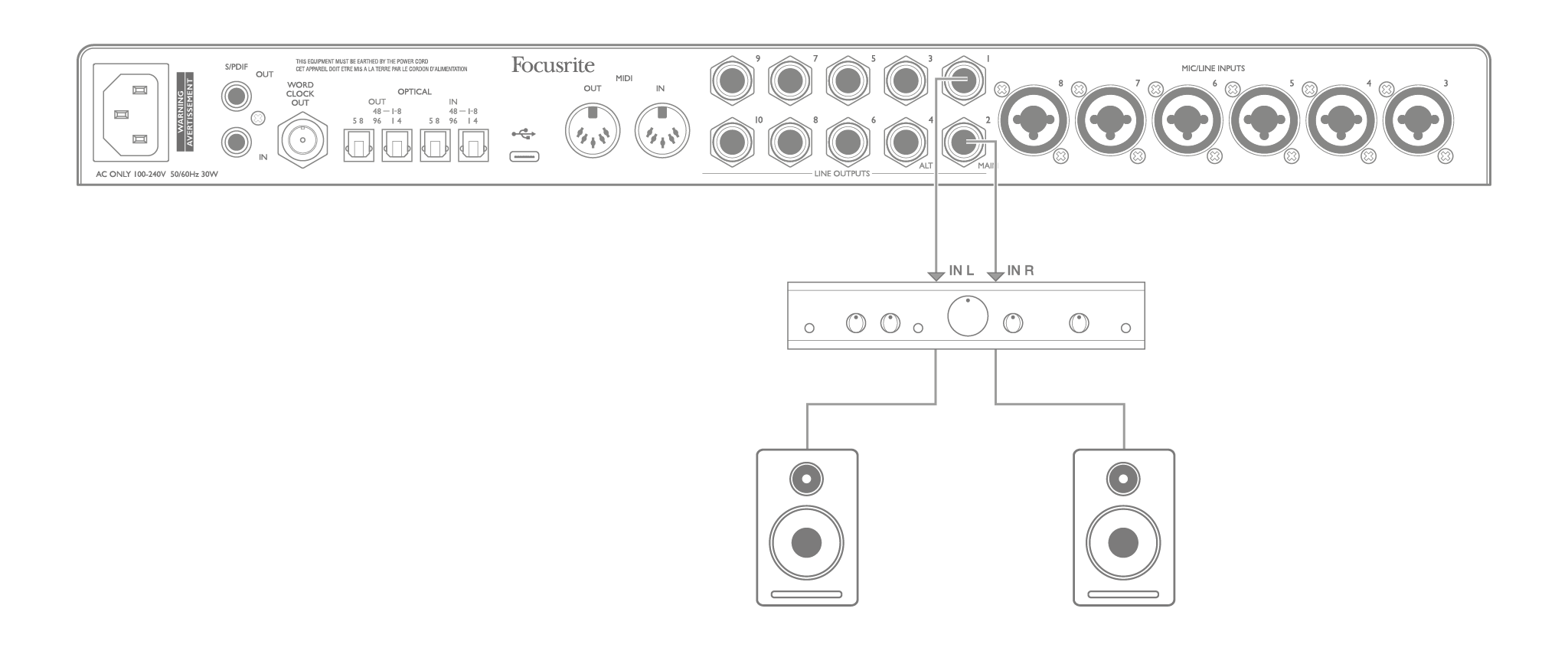

Raccordement d'enceintes passives à un amplificateur stéréo :
Toutes les sorties ligne sont des prises jack 6,35 mm (TRS) à 3 pôles et sont symétriques. Les amplificateurs hi-fi et les petites enceintes de monitoring grand public sont généralement équipés d'entrées asymétriques, soit sur prises RCA, soit via une prise jack 3,35 mm à 3 pôles destinée à la connexion directe à un ordinateur. Dans les deux cas, utilisez un câble muni d'une prise jack à une extrémité.
Les moniteurs actifs professionnels et les amplificateurs de puissance professionnels sont généralement équipés d'entrées symétriques.
Lors du mixage, vous souhaiterez peut-être utiliser plusieurs paires d'enceintes supplémentaires (champ intermédiaire, champ proche, etc.) pour vérifier la qualité de votre mixage sur d'autres types d'enceintes. Vous pouvez connecter des paires d'enceintes supplémentaires à d'autres paires de sorties ligne (par exemple, les champs proches aux sorties ligne 3 et 4, les champs intermédiaires aux sorties ligne 5 et 6) et basculer entre elles dans Focusrite Control. Scarlett 18i20 3rd GenLa fonction ALT (voir ci-dessous) a été incluse pour simplifier l'utilisation d'une deuxième paire de moniteurs.
Attention
Vous risquez de créer un effet Larsen si les haut-parleurs sont actifs en même temps qu'un microphone ! Nous vous recommandons de toujours désactiver (ou de baisser) les haut-parleurs de monitoring pendant l'enregistrement et d'utiliser un casque pour les doublages.

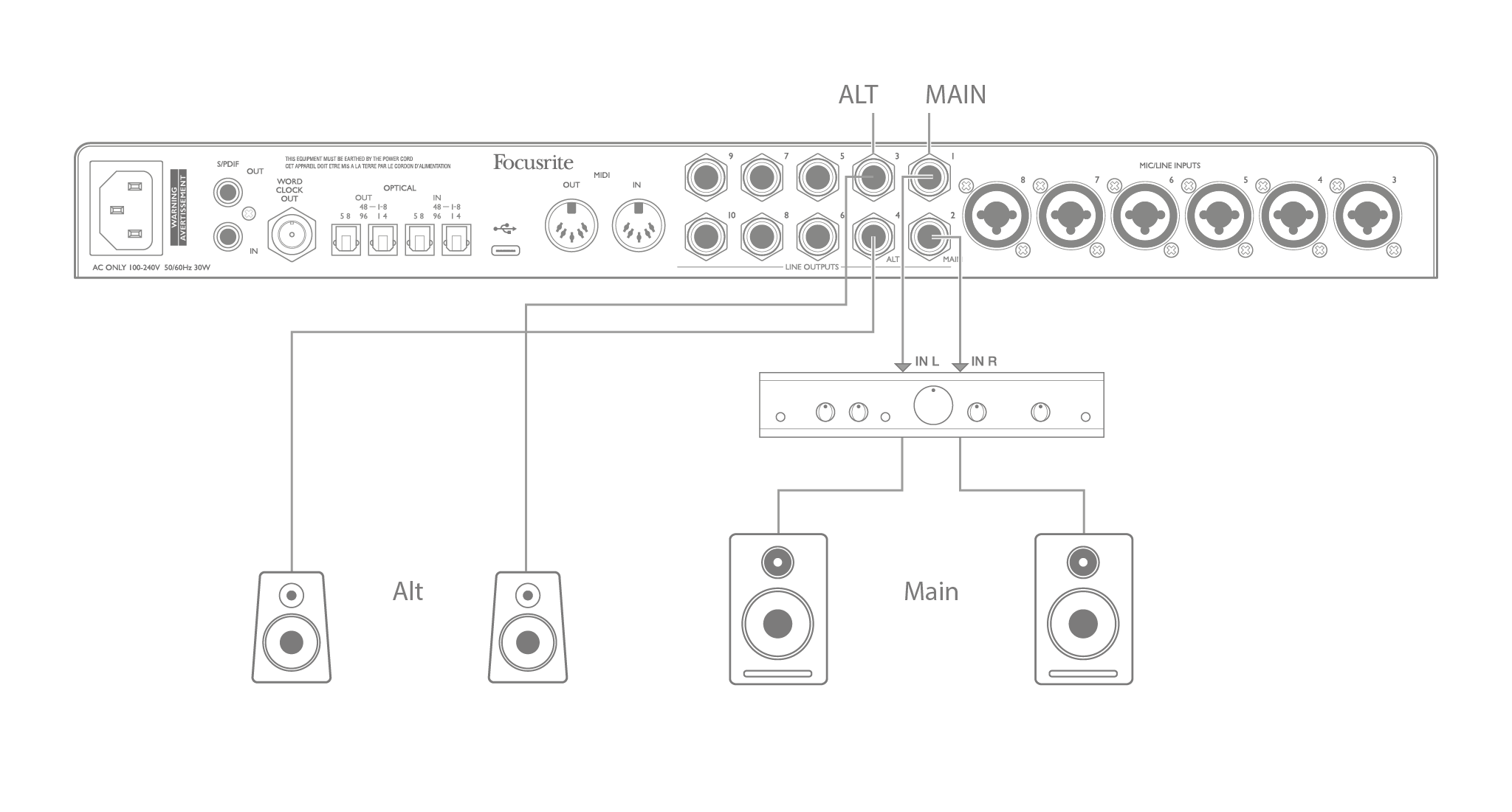

Le 18i20La fonction ALT facilite l'ajout d'une deuxième paire d'enceintes : connectez cette deuxième paire aux sorties ligne 3 et 4. Après activation Commutation des haut-parleurs dans Focusrite Control 2Vous pouvez basculer entre vos écrans principaux et la paire secondaire en cliquant sur le panneau avant ou à l'écran PRINCIPAL et ALT Lorsque la fonction ALT est activée, le signal de mixage principal est acheminé vers les sorties ligne 3 et 4 au lieu des sorties 1 et 2, et la LED verte ALT s'allume pour le confirmer.
Dans l'exemple ci-dessous, nous avons montré des enceintes passives avec un amplificateur de puissance séparé comme moniteurs principaux et des enceintes actives comme paire secondaire, mais bien sûr, tout type de moniteurs que vous préférez peut être utilisé dans les deux cas.
Parce que le Scarlett 18i20 3rd Gen est équipé de dix sorties ligne, il est idéal pour travailler dans des formats sonores multicanaux – LCRS, 5.1 surround ou 7.1 surround, par exemple.
Pour acheminer chaque canal vers la sortie appropriée, vous devrez router les sorties de la station de travail audio numérique (DAW) vers les sorties ligne. Focusrite Control 2 (par exemple, Sortie DAW 1 > Sortie ligne 1, Sortie DAW 2 > Sortie ligne 2, etc.).

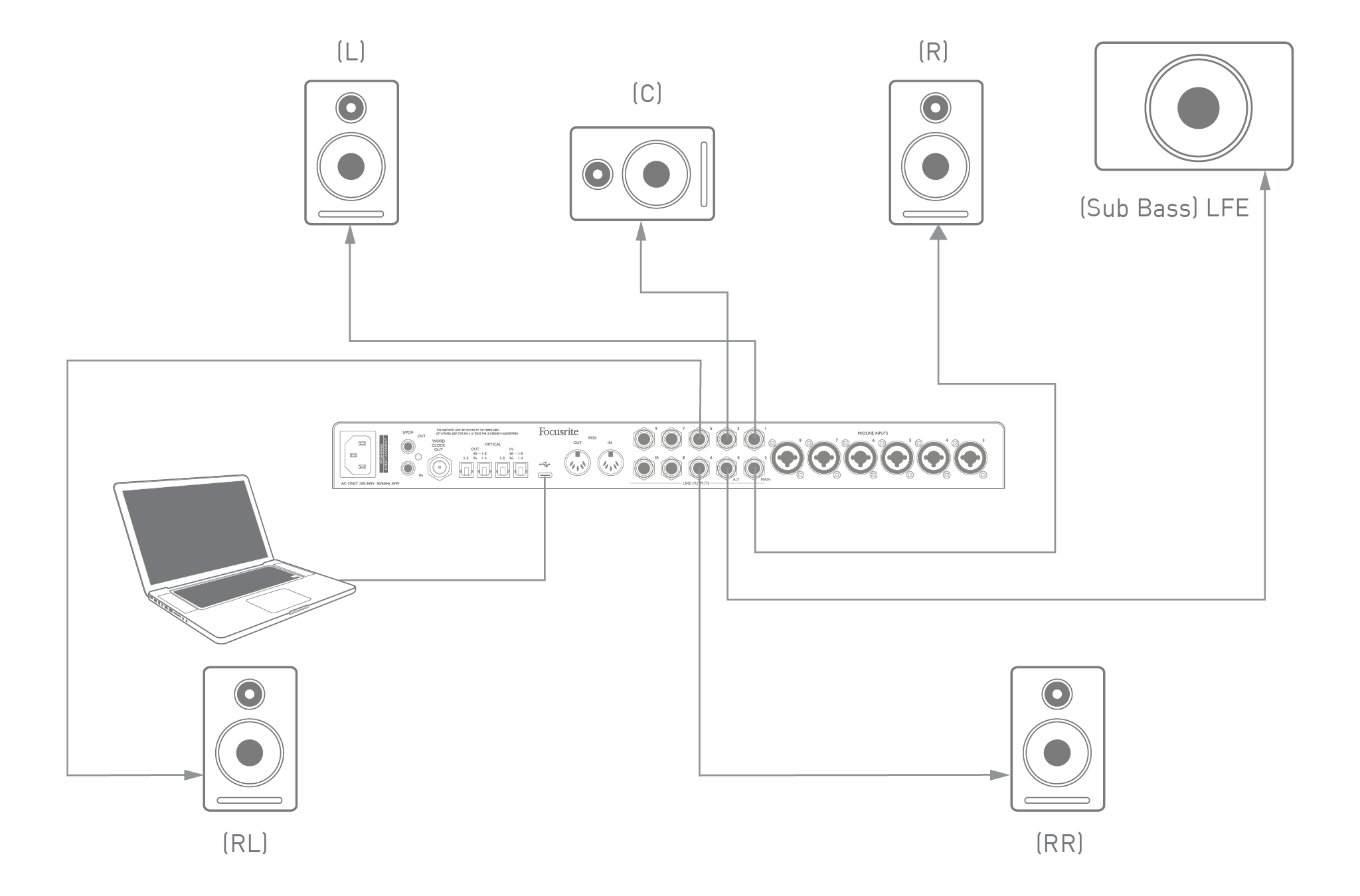

L'exemple ci-dessous montre comment connecter les six haut-parleurs au Scarlett 18i20 3rd Gen dans un système de monitoring surround 5.1.
Utilisateurs Windows :
Sous Windows, le son surround peut être utilisé à la fois dans les logiciels prenant en charge les applications multicanaux ASIO et non ASIO (à l'aide de notre pilote). Dans la plupart des cas, il s'agira de votre station de travail audionumérique (DAW) et, en général, les stations de travail audionumériques capables de mixer en surround vous permettent de configurer le mappage des haut-parleurs dans la station de travail audionumérique. Préférences de sortie audio ou Paramètres d'E/S page.
Veuillez consulter le guide de l'utilisateur (ou les fichiers d'aide) de votre DAW pour obtenir des conseils sur la configuration des sorties pour le mixage surround avec la configuration d'enceintes que vous souhaitez utiliser.
Pour configurer le son surround dans les applications non ASIO :
-
Faites un clic droit sur l'icône Focusrite Notifier dans votre barre des tâches Windows et cliquez pour ouvrir le Panneau de configuration du son Windows.
-
Cliquez sur le périphérique Focusrite répertorié dans l’onglet Lecture pour le mettre en surbrillance.
-
Cliquez sur le bouton Configurer.
-
Sélectionnez un format multicanal, l’option que vous choisissez dépend de la façon dont vous utilisez votre Scarlett.
-
Allez à Focusrite Control 2 Cliquez ensuite sur Fichier > Préréglages > Routage direct pour configurer un routage un à un.
Utilisateurs Mac :

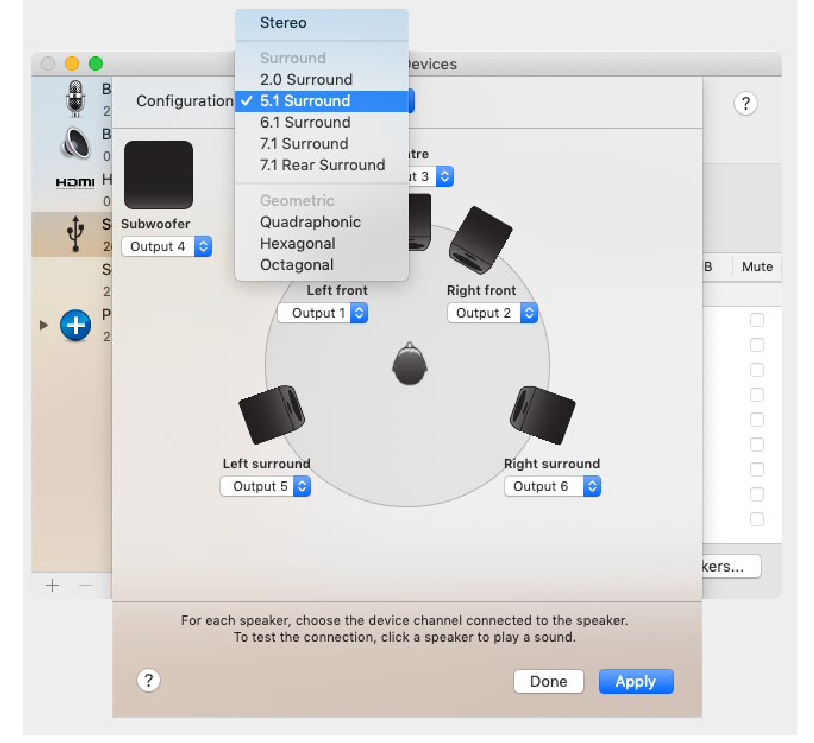

Sur les Mac, la configuration du son surround peut être effectuée à partir de toutes les applications prenant en charge l'audio multicanal (DAW et applications macOS classiques). Pour ce faire, accédez à : Applications > Utilitaires > Configuration audio et MIDI > Scarlett 18i20 3rd Gen > Configurer les enceintes > Configuration > Sélectionner la configuration souhaitée.
En plus des huit entrées analogiques, le Scarlett 18i20 3rd Gen dispose de deux ports d'entrée OPTICAL IN ADAT. Ceux-ci fournissent huit entrées audio supplémentaires à des fréquences d'échantillonnage allant jusqu'à 96 kHz. Les entrées optiques sont désactivées à des fréquences d'échantillonnage de 176,4/192 kHz.
L'utilisation d'un préamplificateur de microphone à 8 canaux séparé équipé d'une sortie ADAT - tel que le Focusrite Scarlett OctoPre - offre une méthode simple et excellente pour étendre le Scarlett 18i20 3rd GenCapacité d'entrée de.

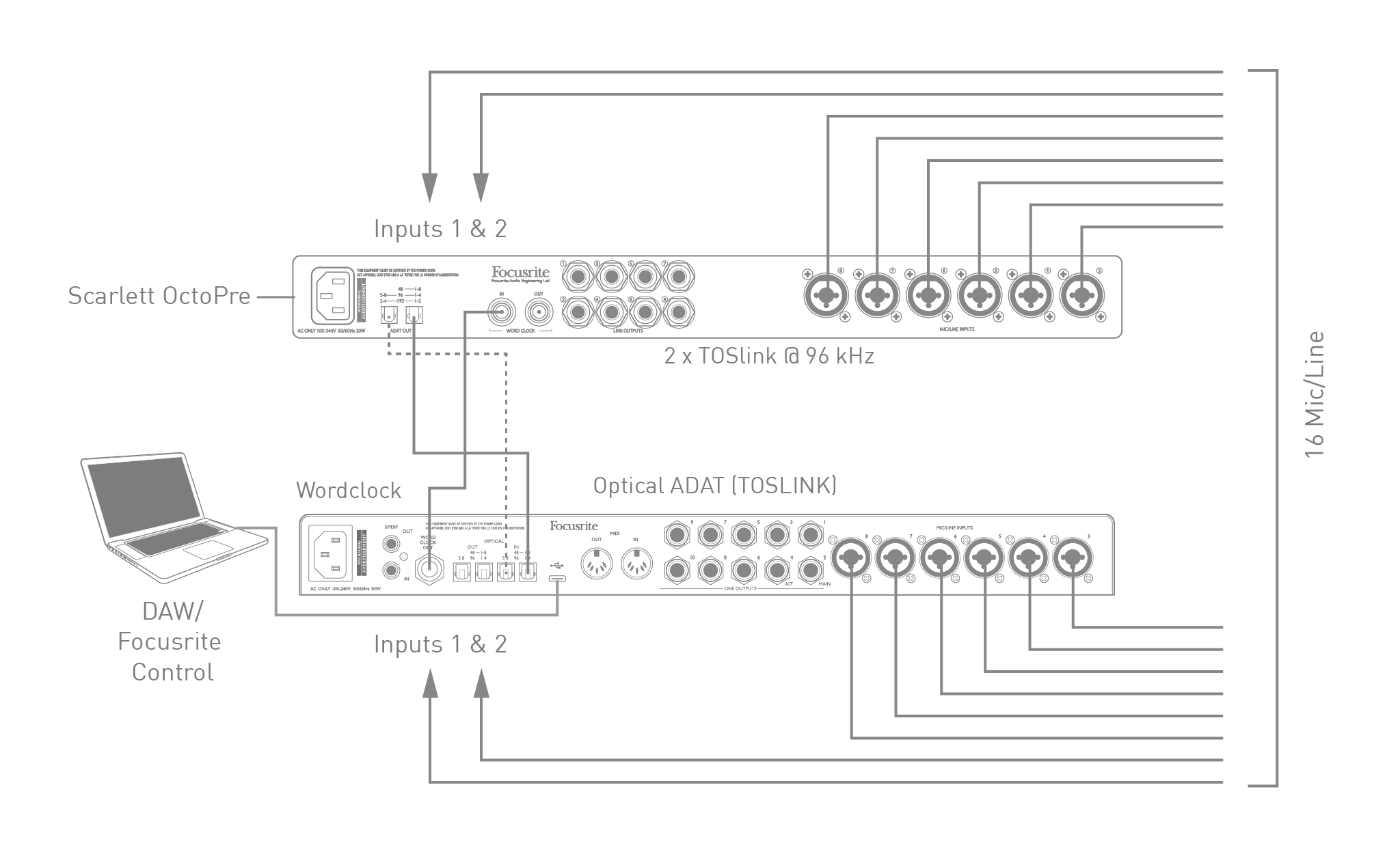

À 44,1/48 kHz, le port ADAT OUT 1-8 de la Scarlett OctoPre est connecté au Scarlett 18i20 3rd Gen Port OPTICAL IN 48 – 1-8 avec un seul câble optique TOSLINK. Pour synchroniser les appareils via ADAT, réglez la source d'horloge de la Scarlett OctoPre sur Interne et Scarlett 18i20 3rd Gen (via Focusrite Control) à ADAT. Alternativement, une synchronisation d'horloge stable peut être obtenue en connectant le Scarlett 18i20 3rd Gen's WORD CLOCK OUT vers WORD CLOCK IN de la Scarlett OctoPre et réglage de la Scarlett OctoPre pour utiliser Word Clock comme source d'horloge. Réglez le Scarlett 18i20 3rd Gensource d'horloge de Focusrite Control à Interne.
Lorsque vous connectez deux appareils numériques, assurez-vous toujours que les deux sont réglés sur la même fréquence d'échantillonnage.
Vous pouvez acheminer les entrées ADAT supplémentaires en utilisant Focusrite Control 2 De la même manière que les autres entrées, ces entrées supplémentaires peuvent être intégrées au mixage casque de n'importe quel musicien, selon ses besoins.
Lorsque vous travaillez à 88,2/96 kHz, ajoutez un deuxième câble optique TOSLINK entre le port ADAT OUT 5-8 de la Scarlett OctoPre et le port OPTICAL IN 5-8 – 96 du 18i20. À la fréquence d'échantillonnage la plus élevée, ce deuxième lien transportera les canaux 5 à 8, tandis que l'autre lien (décrit ci-dessus) transportera les canaux 1 à 4.
Si vous disposez d'un convertisseur numérique-analogique, vous pouvez utiliser les ports OPTICAL OUT ADAT du 18i20 de manière opposée ; par exemple, des sorties supplémentaires de votre DAW peuvent être converties dans le domaine analogique pour utiliser une console de mixage matérielle externe afin de mixer plusieurs pistes DAW.
À une fréquence d'échantillonnage de 44,1/48 kHz, le port OPTICAL OUT droit transporte les canaux 1 à 8, tandis qu'à 88,2/96 kHz, le port droit transporte les canaux 1 à 4 et le port gauche les canaux 5 à 8.
Le Scarlett 18i20 3rd Gen permet de stocker une configuration de mixage définie dans Focusrite Control au sein du matériel. Cette fonction vous permet de le configurer – par exemple, comme un mixeur de clavier sur scène – à l'aide de votre ordinateur et de télécharger la configuration sur l'appareil lui-même. Vous pouvez utiliser le Scarlett 18i20 3rd Gen en tant que simple mixeur local faisant partie de votre configuration de clavier pour contrôler le mixage global de plusieurs claviers.

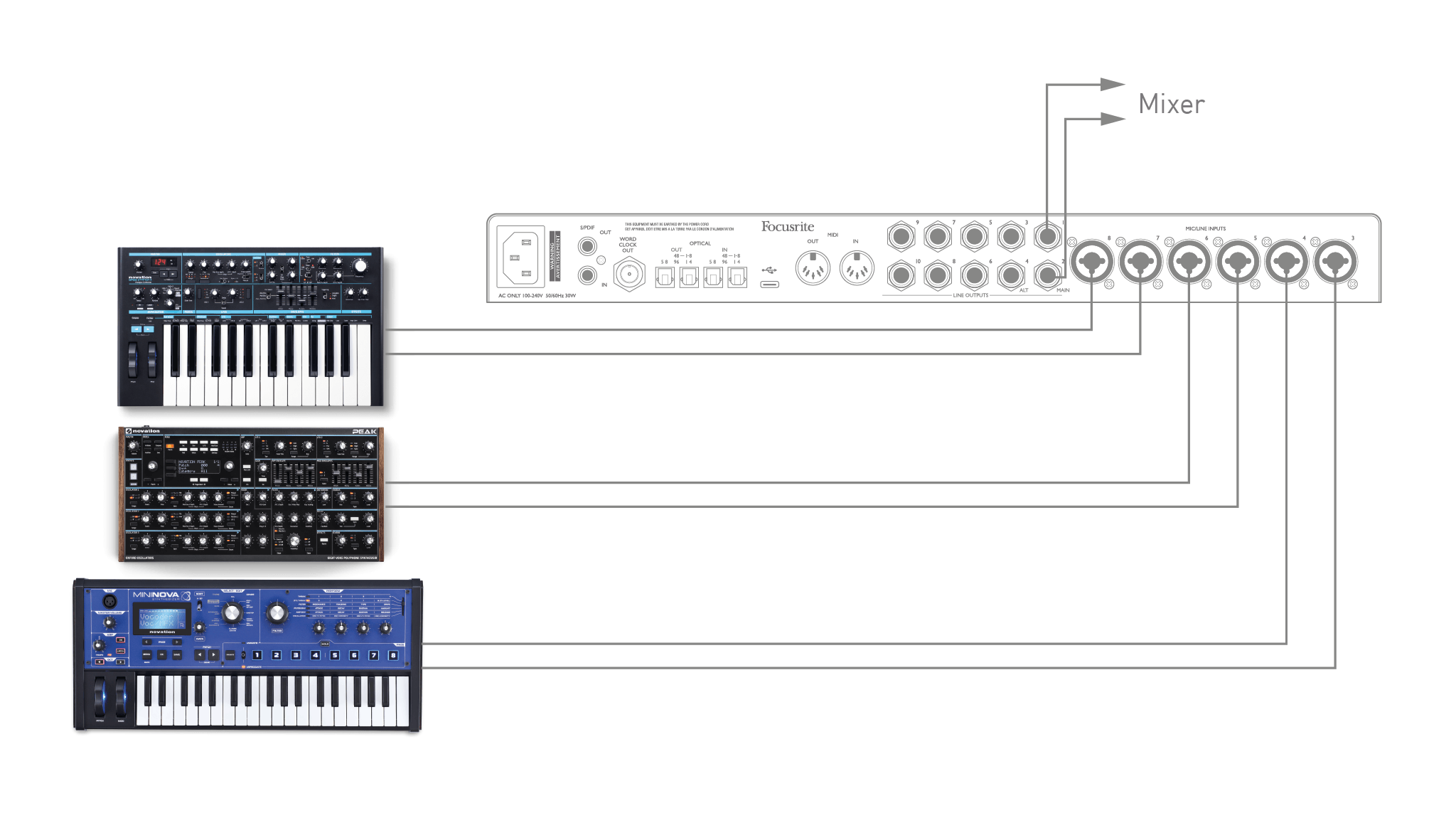

Dans l'exemple illustré, trois claviers stéréo sont connectés aux entrées du panneau arrière de l' Scarlett 18i20 3rd Gen; Les sorties 3 et 4 sont reliées au système de sonorisation principal. L'interprète peut régler le gain des claviers individuels depuis le panneau avant ; il/elle peut également régler le niveau général du mixage du clavier.
En utilisant les connexions numériques sur le Scarlett 18i20 3rd Gen 3ème génération, il est possible de l'utiliser comme préampli autonome à deux canaux (S/PDIF) ou jusqu'à huit canaux (ADAT).
Vous pouvez connecter des sources d'entrée à n'importe laquelle des entrées de la Scarlett (microphone, ligne ou instrument) et, à l'aide de Focusrite Control, vous pouvez acheminer les entrées analogiques directement vers les sorties S/PDIF ou ADAT. Vous pouvez ensuite connecter la sortie numérique que vous utilisez à l'entrée S/PDIF ou ADAT d'une autre interface pour augmenter le nombre de canaux de cette interface. Par exemple, une deuxième Scarlett 18i20 3rd GenPort d'entrée ADAT de.
