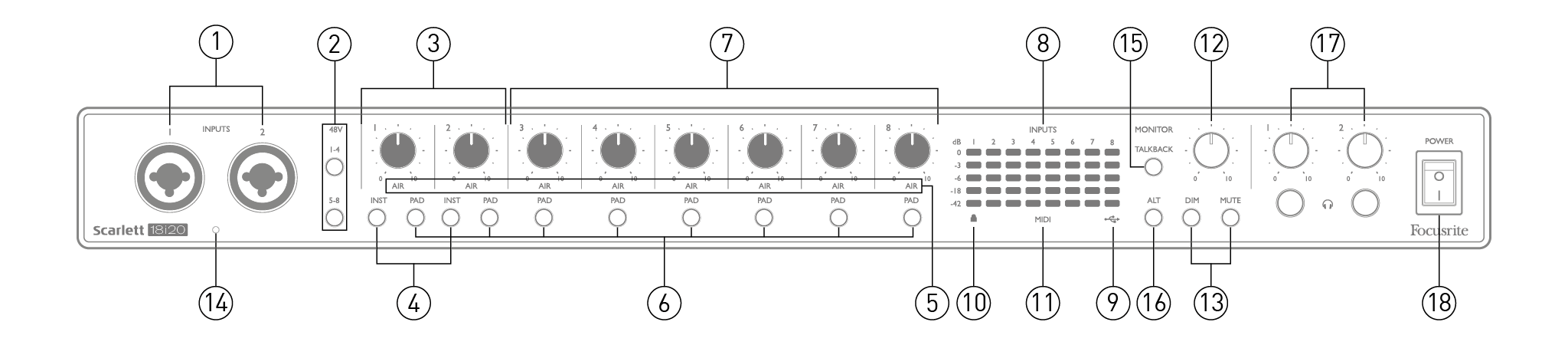

Le panneau avant comprend tous les contrôles de gain d'entrée et de surveillance ainsi que deux des connecteurs d'entrée pour les signaux Mic, Line et Instrument.
-
Entrées 1 et 2 – Prises d'entrée « Combo » – connectez ici des microphones, des instruments (par exemple, une guitare) ou des signaux de niveau ligne. Les prises Combo acceptent les prises XLR et 6,35 mm (1/4 po). Les microphones se connectent à l'aide de fiches XLR : les instruments et les signaux de niveau ligne se connectent via des fiches jack 6,35 mm (1/4 po) de type TS ou TRS. Le gain du préampli est approprié pour les microphones lorsqu'une fiche XLR est insérée, et pour les signaux de niveau plus élevé lorsqu'une fiche jack est insérée. Ne connectez rien d'autre qu'un microphone (par exemple, la sortie d'un module sonore ou d'une unité d'effets) via une fiche XLR, car le niveau du signal surchargera le préampli, ce qui entraînera une distorsion. Si l'alimentation fantôme est activée, vous risquez d'endommager votre équipement.
-
48 V – deux commutateurs (1-4, 5-8) activant l'alimentation fantôme 48 V au niveau des contacts XLR des connecteurs Combo pour les entrées micro 1-4 et 5-8 respectivement. (Notez que les entrées 3 à 8 se trouvent sur le panneau arrière.) Les commutateurs sont chacun associés à une LED rouge indiquant que l'alimentation fantôme est sélectionnée.
-
Gain 1 et 2 – ajustez le gain d’entrée pour les signaux aux entrées 1 et 2 respectivement.
-
INST – deux commutateurs qui modifient la configuration d'entrée pour les contacts jack des entrées 1 et 2. Lorsque INST est sélectionné, la plage de gain et l'impédance d'entrée sont modifiées (par rapport à LINE) et l'entrée est rendue asymétrique. Cela l'optimise pour la connexion directe d'instruments (via une prise jack 2 pôles (TS)). Lorsque INST est désactivé, les entrées sont adaptées à la connexion de signaux de niveau ligne. Les signaux de niveau ligne peuvent être connectés soit sous forme symétrique via une prise jack 3 pôles (TRS) soit asymétrique via une prise jack 2 pôles (TS). 'INST' s'allume en rouge lorsque le mode Instrument est sélectionné. INST peut également être sélectionné à partir de Focusrite Control.
-
AIR – huit LED jaunes indiquant la sélection du mode AIR pour chaque canal. Le mode AIR, sélectionné à partir de Focusrite Control, modifie la réponse en fréquence de l'étage d'entrée pour modéliser les préamplis micro ISA Focusrite classiques à transformateur.
-
PAD – huit commutateurs pour sélectionner la fonction PAD pour chaque canal. PAD diminue le niveau du signal envoyé à votre DAW de 10 dB ; à utiliser lorsque la source d'entrée a un niveau particulièrement élevé. « PAD » s'allume en rouge lorsqu'il est actif. PAD peut également être sélectionné à partir de Focusrite Control.
-
Gain 3 à 8 – ajustez le gain d'entrée pour les signaux des entrées 3 à 8 respectivement. (Notez que les connecteurs de ces entrées se trouvent sur le panneau arrière.)
-
Indicateurs de niveau d'entrée – huit indicateurs à barres LED à 5 segments indiquant les niveaux de signal des huit signaux d'entrée analogiques. Les indicateurs indiquent le niveau de signal après l'étage de gain d'entrée, et leur indication est donc affectée par les commandes de gain. Les LED s'allument à -42 (vert, « signal présent »),
-18 (vert), -6 (vert), -3 (jaune) et 0 dB (rouge). Un niveau de 0 dBFS entraîne un écrêtage numérique et doit toujours être évité.
-
LED USB active – une LED verte s’allume lorsque la Scarlett est connectée et reconnue par votre ordinateur.
-
Verrouillé – une LED verte qui confirme la synchronisation de l'horloge, soit à l' Scarlett 18i20 3rd Genl'horloge interne ou à une entrée numérique externe.
-
LED MIDI – LED verte, s'allume lorsque des données MIDI sont reçues sur le port MIDI IN.
-
MONITOR – contrôle du niveau de sortie du moniteur principal : cela contrôlera normalement le niveau des sorties du moniteur principal sur le panneau arrière, mais peut être configuré dans Focusrite Control pour ajuster le niveau sur l'une des dix sorties analogiques de l'unité.
-
DIM et MUTE – deux commutateurs pour contrôler les sorties moniteur du 18i20 ; DIM réduit les niveaux de sortie de 18 dB, tandis que MUTE désactive les sorties. Par défaut, ces commutateurs affectent les sorties moniteur MAIN 1 et 2, mais dans Focusrite Control, vous pouvez les configurer pour contrôler n'importe laquelle des sorties analogiques. Les commutateurs ont chacun une LED associée (DIM : jaune, MUTE : rouge) indiquant que la fonction est sélectionnée. DIM et MUTE peuvent également être sélectionnés à partir de Focusrite Control.
-
Microphone de retour
-
TALKBACK – appuyez sur ce bouton et maintenez-le enfoncé pour activer le talkback. Lorsqu'il est activé, « TALKBACK » s'allume en vert et le micro de talkback [14] peut être acheminé vers les différentes sorties du 18i20. Par défaut, le talkback est acheminé vers les deux sorties casque [17], mais le routage peut être configuré dans Focusrite Control pour alimenter n'importe quelle combinaison de sorties. Ce bouton est « momentané » – le talkback n'est actif que lorsqu'il est enfoncé. Le talkback peut également être activé, momentanément ou de manière verrouillée, à partir de Focusrite Control.
-
ALT – lorsque la fonction ALT est activée dans Focusrite Control, appuyer sur ce bouton permet de dévier le mixage du moniteur principal des SORTIES DE LIGNE PRINCIPALES 1 et 2 vers les SORTIES DE LIGNE ALT 3 et 4. Connectez une paire d'enceintes de moniteur secondaires aux sorties ALT et sélectionnez ALT pour basculer entre vos moniteurs principaux et la paire secondaire. « ALT » s'allume en vert lorsqu'il est sélectionné. Cette fonction peut également être sélectionnée dans Focusrite Control. (Notez que lorsque ALT est activé, les sorties de ligne non utilisées sont coupées : par exemple, pour utiliser les sorties de ligne 3 et 4 à d'autres fins, désactivez-les d'abord dans Focusrite Control.)
-
Volume casque 1 et 2 – connectez une ou deux paires de casques aux deux prises jack TRS 6,25 mm (¼") situées sous les commandes. Les sorties casque véhiculent toujours les signaux actuellement acheminés vers les sorties analogiques 7/8 et 9/10 (sous forme de paires stéréo) de Focusrite Control.
-
POWER – Interrupteur d’alimentation secteur.
-

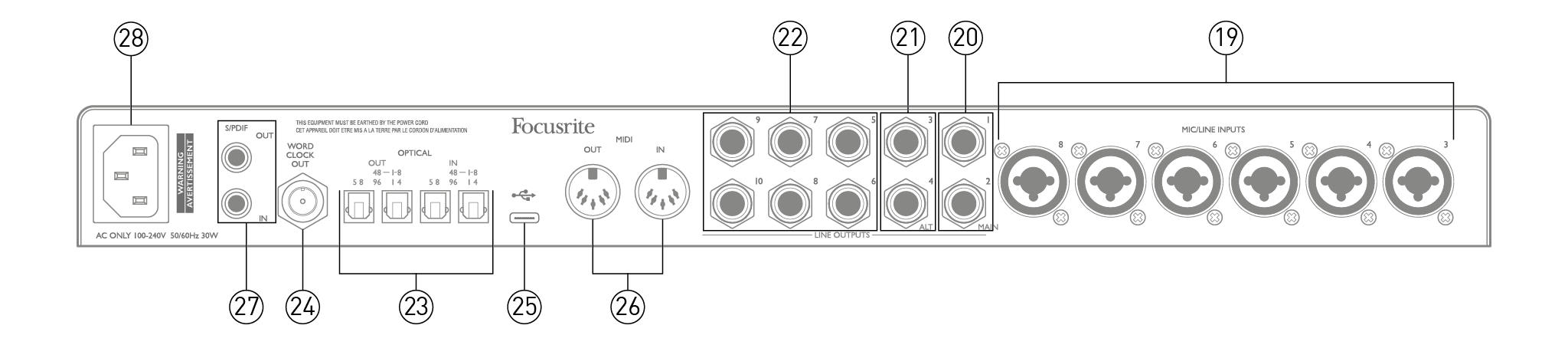

ENTRÉES MICRO/LIGNE 3 à 8 – Prises d'entrée de type combo - connectez d'autres microphones ou signaux de niveau ligne via des prises XLR ou ¼" (6,35 mm) selon le cas. Des prises jack ¼" TRS (symétriques) ou TS (asymétriques) peuvent être utilisées pour les signaux de niveau ligne.
-
SORTIES LIGNE 1 et 2 (PRINCIPALES) – deux sorties ligne analogiques symétriques sur prises jack 6,35 mm (¼") ; utilisez des prises TRS pour une connexion symétrique ou des prises TS pour une connexion asymétrique. Nous recommandons l'utilisation de connexions symétriques dans la mesure du possible, afin de minimiser les problèmes de mise à la terre et de bourdonnement. Elles seront généralement utilisées pour piloter les enceintes principales G et D de votre système de monitoring. Cependant, les signaux aux sorties peuvent être définis dans Focusrite Control
-
SORTIES DE LIGNE 3 et 4 (ALT) – connectez ici une paire secondaire d'enceintes de contrôle. Pour utiliser la fonction ALT du 18i20. Les sorties sont électriquement identiques aux sorties de ligne 1 et 2. Les signaux aux sorties peuvent être définis dans Focusrite Control.
-
SORTIES DE LIGNE 5 à 10 – six sorties de ligne supplémentaires avec des caractéristiques électriques identiques aux sorties de ligne 1 à 4. Les signaux disponibles sur ces sorties sont définis dans Focusrite Control et peuvent être utilisés pour piloter les haut-parleurs supplémentaires dans un système de monitoring multicanal ou pour piloter des processeurs d'effets externes.
-
ENTRÉE et SORTIE OPTIQUES – quatre connecteurs TOSLINK pour gérer huit canaux audio numériques au format ADAT à des fréquences d'échantillonnage de 44,1/48 kHz ou 88,2/96 kHz. À une fréquence d'échantillonnage de 44,1/48 kHz, seul le port droit de chaque paire est utilisé ; à une fréquence d'échantillonnage de 88,2/96 kHz, les deux ports sont utilisés, le port droit transportant les canaux ADAT 1 à 4 et le port gauche transportant les canaux ADAT 5 à 8. (Notez que l'entrée et la sortie optiques sont désactivées lorsque des fréquences d'échantillonnage de 176,4/192 kHz sont utilisées.) Le port gauche de chaque paire (IN et OUT) peut être configuré pour recevoir et transmettre un signal S/PDIF à deux canaux depuis/vers une source externe équipée d'E/S S/PDIF optique : cette option est sélectionnée dans Focusrite Control. Veuillez vous reporter aux tableaux de liste des canaux dans la section Annexe pour plus de détails.
-
WORD CLOCK OUT – un connecteur BNC transportant le Scarlett 18i20 3rd Genhorloge de mots de 's; elle peut être utilisée pour synchroniser d'autres équipements audio numériques faisant partie du système d'enregistrement. La source de synchronisation de l'horloge d'échantillonnage utilisée par le Scarlett 18i20 3rd Gen est sélectionné à partir de Focusrite Control.
-
-
MIDI IN et MIDI OUT – prises DIN standard à 5 broches pour la connexion d'équipements MIDI externes. Scarlett 18i20 3rd Gen agit comme une interface MIDI, permettant aux données MIDI vers/depuis votre ordinateur d'être distribuées vers des périphériques MIDI supplémentaires.
-
Entrée et sortie S/PDIF – deux prises phono (RCA) transportant des signaux audio numériques à deux canaux vers ou depuis l'appareil. Scarlett 18i20 3rd Gen, au format S/PDIF. Notez que les entrées et sorties S/PDIF ne sont pas disponibles à des fréquences d'échantillonnage de 176,4/192 kHz. Veuillez vous reporter aux tableaux de liste des canaux dans la section Annexe pour plus de détails.
-
Alimentation secteur – prise standard IEC.
Le Scarlett 18i20 3rd Gen doit être connecté au secteur à l'aide du câble d'alimentation secteur fourni. Branchez le connecteur IEC dans la prise IEC du panneau arrière. Lorsque vous utilisez le Scarlett 18i20 3rd Gen avec un ordinateur (c'est-à-dire pas comme mixeur « autonome »), nous recommandons de ne pas allumer l'appareil tant que la connexion USB n'a pas été établie.
Pour connecter le Scarlett 18i20 3rd Gen au secteur, utilisez le câble d'alimentation secteur fourni. Insérez le connecteur IEC dans la prise IEC du panneau arrière. Lorsque vous utilisez le Scarlett 18i20 3rd Gen avec un ordinateur (plutôt qu'en tant que mixeur « autonome »), allumez l'appareil uniquement après avoir connecté le câble USB.
Types de ports USB: Le Scarlett 18i20 3rd Gen dispose d'un seul port USB 2.0 de type C (sur le panneau arrière). Une fois l'installation du logiciel terminée, connectez le Scarlett 18i20 3rd Gen à votre ordinateur ; si votre ordinateur est équipé d'un port USB de type A, utilisez le câble USB de type A vers type C fourni avec l'appareil. Si votre ordinateur est équipé d'un port USB de type C, veuillez vous procurer un câble de type C vers type C auprès d'un fournisseur d'ordinateurs.
Normes USB: Notez que parce que le Scarlett 18i20 3rd Gen est un périphérique USB 2.0, la connexion USB nécessite un port compatible USB 2.0 sur votre ordinateur. Il ne fonctionnera pas avec les ports USB 1.0/1.1 : cependant, un port USB 3.0 prendra en charge un périphérique USB 2.0.
Une fois le câble USB connecté, allumez le Scarlett 18i20 3rd Gen allumé avec l'interrupteur d'alimentation du panneau arrière.
Le Scarlett 18i20 3rd Gen est compatible avec tout DAW sous Windows prenant en charge ASIO ou WDM ou tout DAW sous Mac utilisant Core Audio. Après avoir suivi la procédure de mise en route, vous pouvez commencer à utiliser votre Scarlett 18i20 3rd Gen avec le DAW de votre choix.
Veuillez noter que votre DAW peut ne pas sélectionner automatiquement le Scarlett 18i20 3rd Gen comme périphérique d'E/S par défaut. Vous devez sélectionner manuellement Carte ASIO USB Focusrite en tant que pilote sur votre DAW Configuration audio* page. Veuillez vous référer à la documentation de votre DAW (ou aux fichiers d'aide) si vous ne savez pas où sélectionner le pilote ASIO/Core Audio. L'exemple ci-dessous montre la configuration correcte dans Ableton Live Lite Préférences panneau (version Windows illustrée).
*Nom typique. La terminologie peut différer selon les DAW.
Une fois que le Scarlett 18i20 3rd Gen est défini comme périphérique audio préféré* dans votre DAW, toutes les entrées et sorties apparaissent dans les préférences d'E/S audio de votre DAW. Selon votre DAW, vous devrez peut-être activer certaines entrées ou sorties avant utilisation.

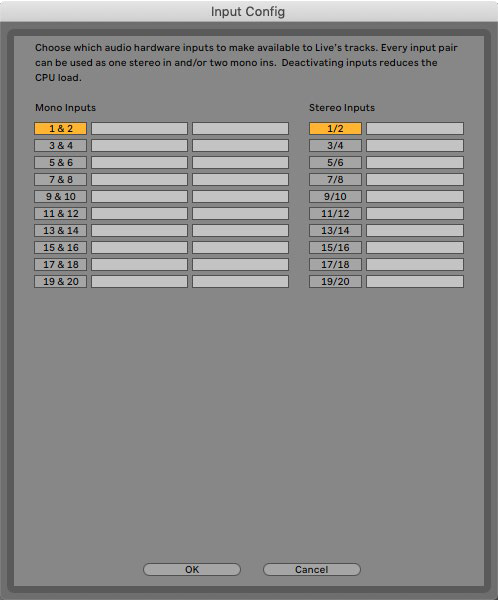

Les deux exemples ci-dessous montrent deux entrées et deux sorties activées dans les pages de configuration d'entrée et de sortie d'Ableton Live.
|
|
|
*Nom typique. La terminologie peut différer selon les DAW.
Deux entrées supplémentaires, entrées 9/10 sont répertoriées dans la page Configuration des entrées des préférences d'E/S de votre DAW. Il s'agit d'entrées « loopback » virtuelles dans le logiciel, et non d'entrées physiques supplémentaires. Vous pouvez utiliser Loopback pour enregistrer des pistes DAW à partir de sources situées sur votre ordinateur, par exemple à partir d'un navigateur Web. Focusrite Control comprend un Boucle de retour 1-2 onglet mix, où vous pouvez choisir les entrées à enregistrer.
Vous trouverez tous les détails sur l'utilisation des entrées de bouclage dans le Guide de l'utilisateur de Focusrite Control.
Le Scarlett 18i20 3rd Gen est un excellent choix pour plusieurs applications d'enregistrement et de surveillance différentes. Certaines configurations typiques sont présentées ci-dessous.

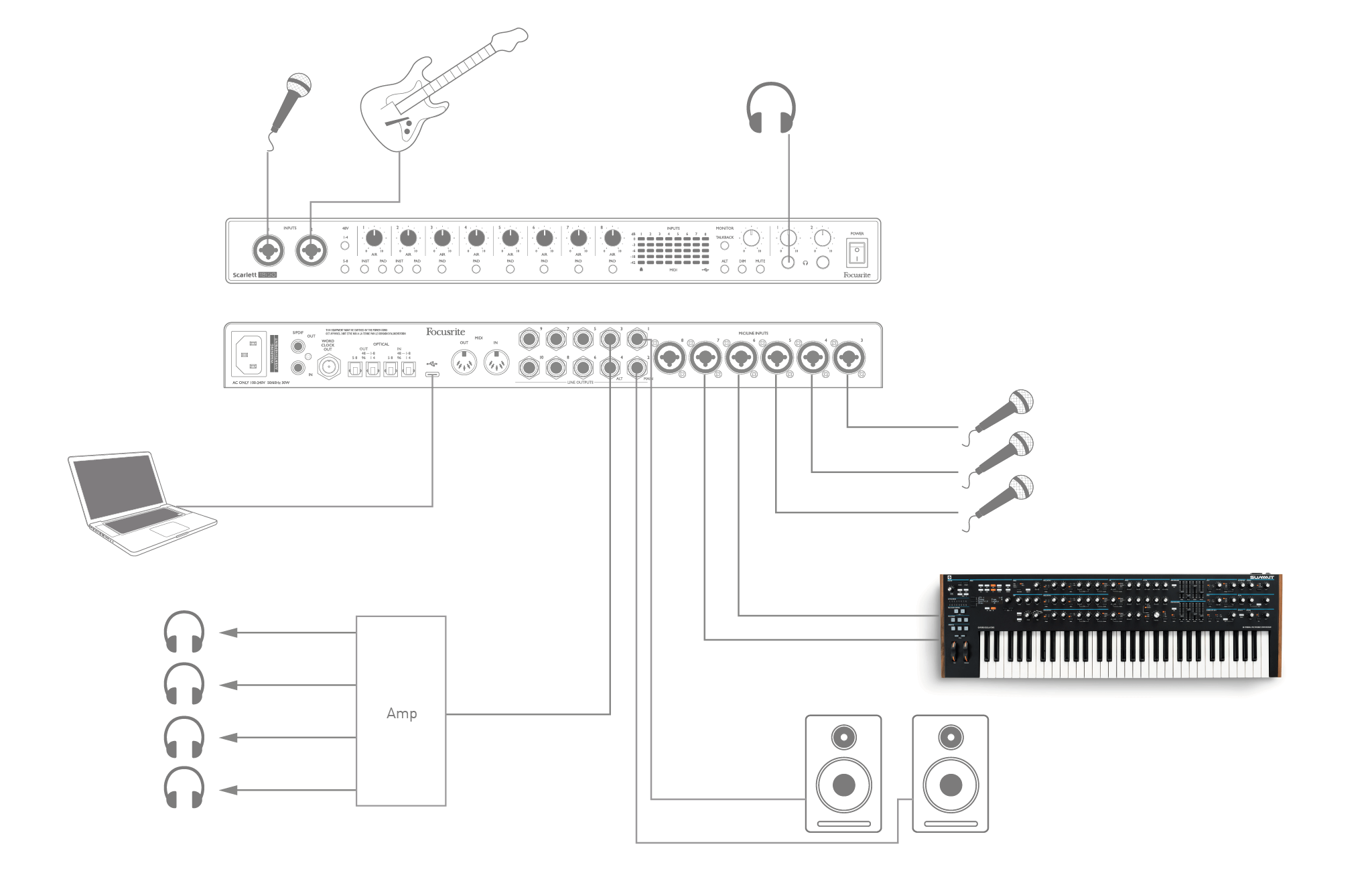

Cette configuration montre une configuration typique pour l'enregistrement d'un groupe de musiciens avec un logiciel DAW sur Mac ou PC.
Une sélection de sources – microphones, guitare et clavier – sont présentées connectées au Scarlett 18i20 3rd GenLes entrées de . Seules les entrées 1 et 2 peuvent être configurées pour accepter directement les instruments, nous avons donc choisi de brancher la guitare sur l'entrée 2. Assurez-vous que INST est sélectionné pour cette entrée.
La connexion au PC ou au Mac exécutant le logiciel DAW s'effectue via le câble USB fourni. Celui-ci transportera tous les signaux d'entrée et de sortie entre le DAW et le Scarlett 18i20 3rd Gen. Une fois la configuration audio configurée dans le DAW, chaque source d'entrée sera acheminée vers sa propre piste DAW pour l'enregistrement.
Vous entendrez souvent le terme « latence » utilisé en relation avec les systèmes audio numériques. Dans le cas de l'application d'enregistrement DAW simple décrite ci-dessus, la latence sera le temps nécessaire à vos signaux d'entrée pour passer par votre ordinateur et votre logiciel audio, puis revenir via votre interface audio. Bien que ce ne soit pas un problème pour la plupart des situations d'enregistrement simples, dans certaines circonstances, la latence peut être un problème pour un artiste qui souhaite enregistrer tout en surveillant ses signaux d'entrée. Cela peut être le cas si vous devez augmenter la taille de la mémoire tampon d'enregistrement de votre DAW, ce qui peut être nécessaire lorsque vous enregistrez des overdubs sur un projet particulièrement volumineux utilisant de nombreuses pistes DAW, des instruments logiciels et des plug-ins FX. Les symptômes courants d'un réglage de mémoire tampon trop bas peuvent être des problèmes audio (clics et pops) ou une charge CPU particulièrement élevée dans votre DAW (la plupart des DAW ont une fonction de surveillance du processeur). La plupart des DAW vous permettront d'ajuster la taille de la mémoire tampon à partir de leur Préférences audio* page de contrôle.

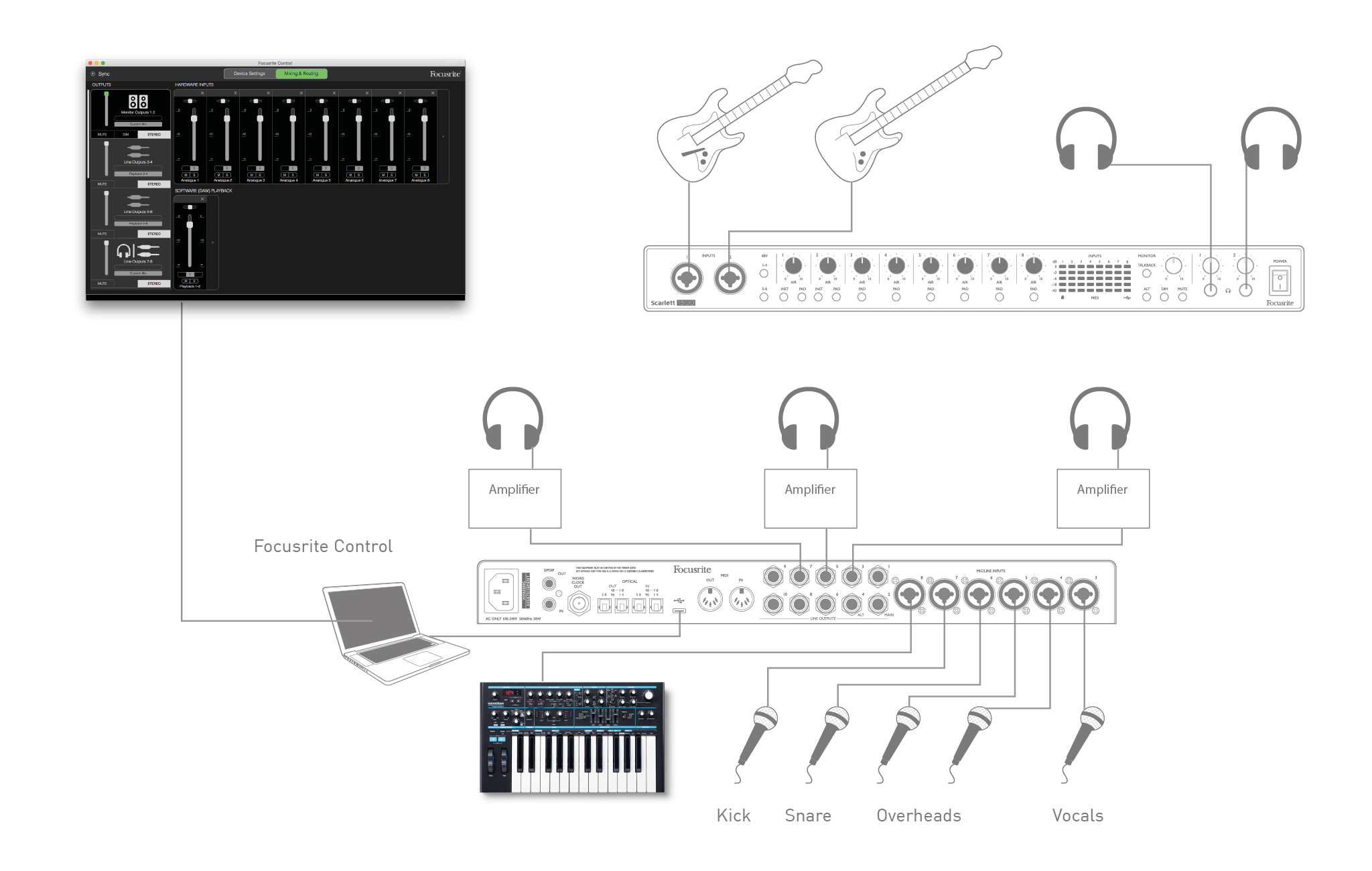

Le Scarlett 18i20 3rd Gen, avec Focusrite Control, permet une « surveillance à latence zéro », ce qui permet de surmonter ce problème. Vous pouvez acheminer vos signaux d'entrée directement vers le Scarlett 18i20 3rd GenLes sorties casque permettent aux musiciens de s'entendre avec une latence ultra-faible, c'est-à-dire en temps réel, en même temps que la lecture sur l'ordinateur. Les signaux d'entrée de l'ordinateur ne sont en aucun cas affectés par ce réglage. Notez cependant que les effets ajoutés aux instruments live par des plug-ins logiciels ne seront pas entendus dans les écouteurs, bien que les effets seront toujours présents sur l'enregistrement.
Dans l'exemple, chacun des membres du groupe reçoit son propre mixage de retour, car ils ont chacun leur « propre » Scarlett 18i20 3rd Gen sortie. Focusrite Control vous permet de définir jusqu'à huit mixages distincts, et ces mixages peuvent inclure des pistes DAW précédemment enregistrées ainsi que les signaux d'entrée actuels.
Lorsque vous utilisez le monitoring direct, assurez-vous que votre logiciel DAW n'est pas configuré pour acheminer les entrées (ce que vous enregistrez actuellement) vers les sorties. Si c'est le cas, les musiciens s'entendront « deux fois », avec un signal retardé de manière audible comme un écho.
Les sorties jack 6,35 mm MAIN du panneau arrière (sorties ligne 1 et 2) seront normalement utilisées pour piloter vos enceintes de monitoring principales. Les moniteurs actifs intègrent des amplificateurs internes avec contrôle du volume et peuvent être connectés directement. Les enceintes passives nécessiteront un amplificateur stéréo séparé ; les sorties du panneau arrière doivent être connectées aux entrées de l'amplificateur.

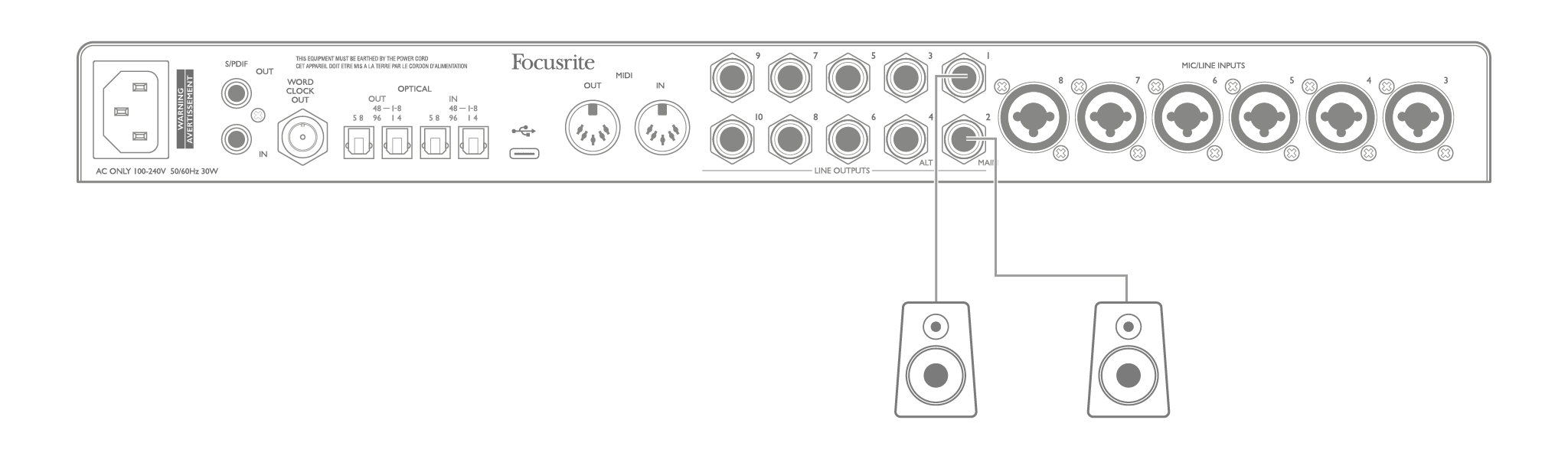

Connexion d'enceintes actives :

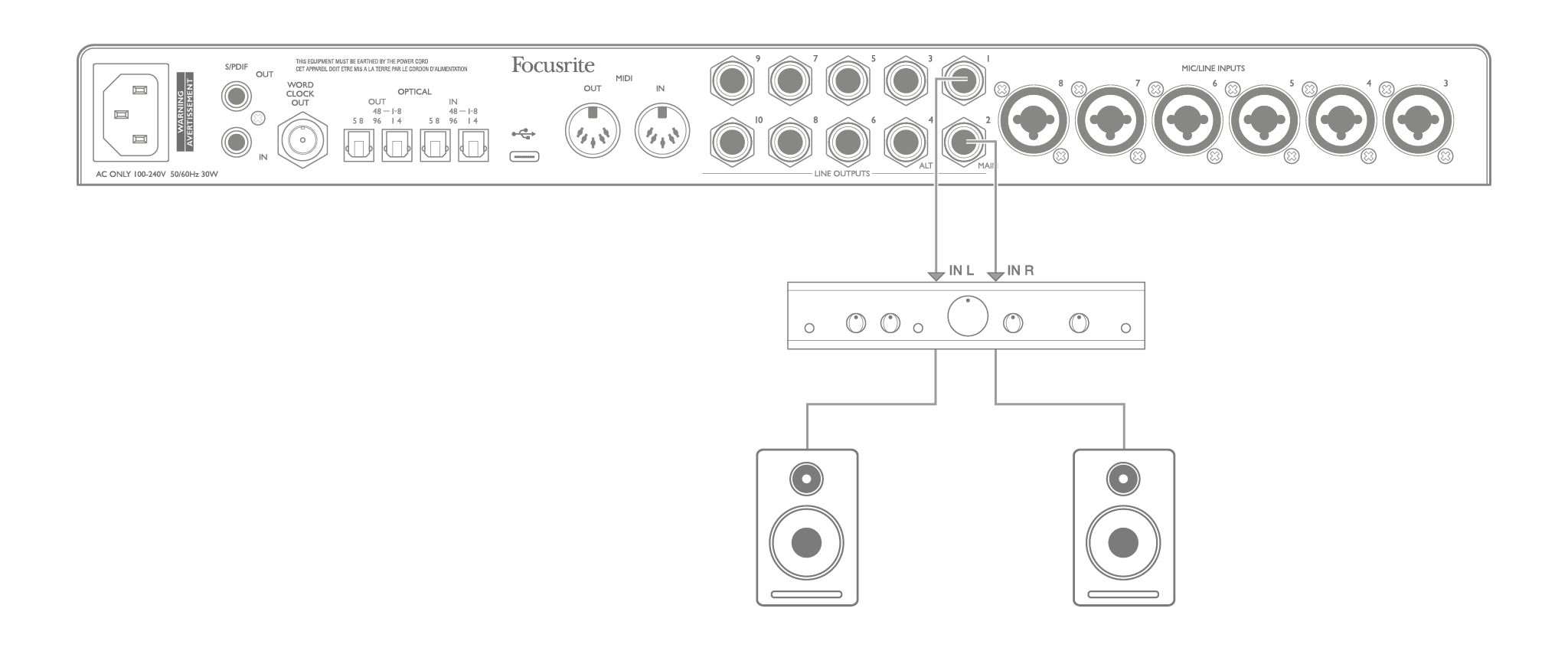

Connexion d'enceintes passives à un amplificateur stéréo :
Tous les connecteurs de sortie de ligne sont des prises jack 3 pôles (TRS) ¼” (6,35 mm) et sont équilibrés électroniquement. Les amplificateurs grand public (hi-fi) et les petits moniteurs alimentés typiques auront probablement des entrées asymétriques, soit sur des prises phono (RCA), soit via une prise jack 3,5 mm 3 pôles destinée à la connexion directe à un ordinateur. Dans les deux cas, utilisez un câble avec des prises jack à une extrémité.
Les moniteurs actifs professionnels et les amplificateurs de puissance professionnels auront généralement des entrées symétriques.
Lors du mixage, vous souhaiterez peut-être utiliser plusieurs paires d'enceintes supplémentaires (champ intermédiaire, champ proche, etc.) pour vérifier la qualité de votre mixage sur d'autres types d'enceintes. Vous pouvez connecter des paires d'enceintes supplémentaires à d'autres paires de sorties ligne (par exemple, les champs proches aux sorties ligne 3 et 4, les champs intermédiaires aux sorties ligne 5 et 6) et basculer entre elles dans Focusrite Control. Scarlett 18i20 3rd GenLa fonction ALT (voir ci-dessous) a été incluse pour simplifier l'utilisation d'une deuxième paire de moniteurs.
Attention
Vous courez le risque de créer une boucle de rétroaction audio si des haut-parleurs sont actifs en même temps qu'un microphone ! Nous vous recommandons de toujours éteindre (ou de baisser) les haut-parleurs de contrôle pendant l'enregistrement et d'utiliser un casque lors de l'overdubbing.

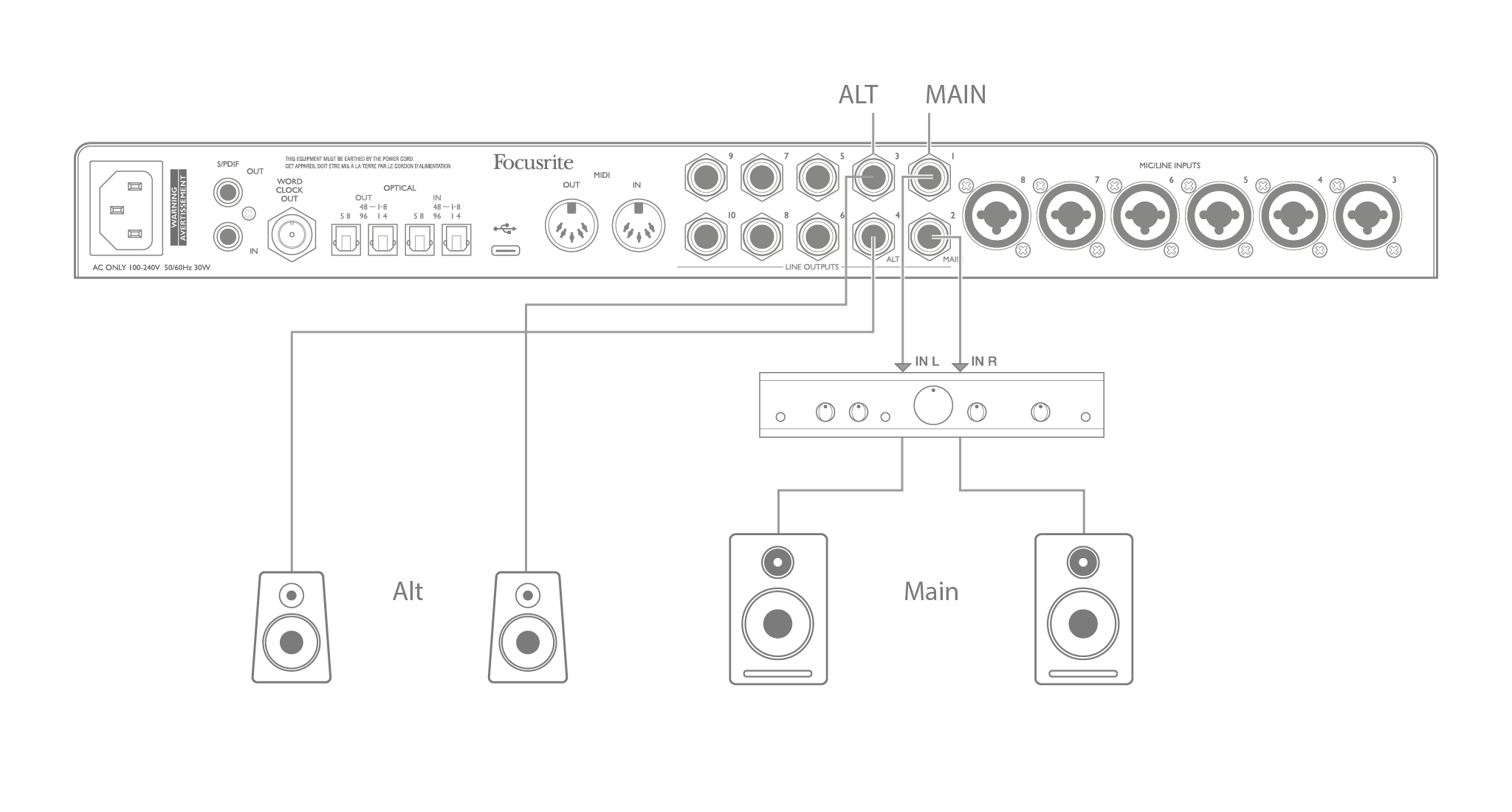

Le Scarlett 18i20 3rd GenLa fonction ALT de 's facilite l'ajout d'une deuxième paire de moniteurs : connectez la deuxième paire aux SORTIES DE LIGNE 3 et 4. Après avoir activé Commutation des haut-parleurs dans Focusrite Control, vous pouvez basculer entre vos moniteurs principaux et la paire secondaire en cliquant sur le panneau avant ou à l'écran PRINCIPAL et ALT boutons. Lorsque ALT est actif, la sortie du mixage principal sera envoyée aux SORTIES LIGNE 3 et 4 au lieu de 1 et 2, et la LED verte ALT s'allumera pour confirmer cela.
Dans l'exemple ci-dessous, nous avons montré des enceintes passives avec un amplificateur de puissance séparé comme moniteurs principaux et des enceintes actives comme paire secondaire, mais bien sûr, tout type de moniteurs que vous préférez peut être utilisé dans les deux cas.
Parce que le Scarlett 18i20 3rd Gen est équipé de dix sorties ligne, il est idéal pour travailler dans des formats sonores multicanaux – LCRS, 5.1 surround ou 7.1 surround, par exemple.
Pour acheminer chaque canal vers la sortie appropriée, vous devrez acheminer les sorties DAW vers les sorties ligne de Focusrite Control (par exemple, sortie DAW 1 > sortie ligne 1, sortie DAW 2 > sortie ligne 2, etc.).

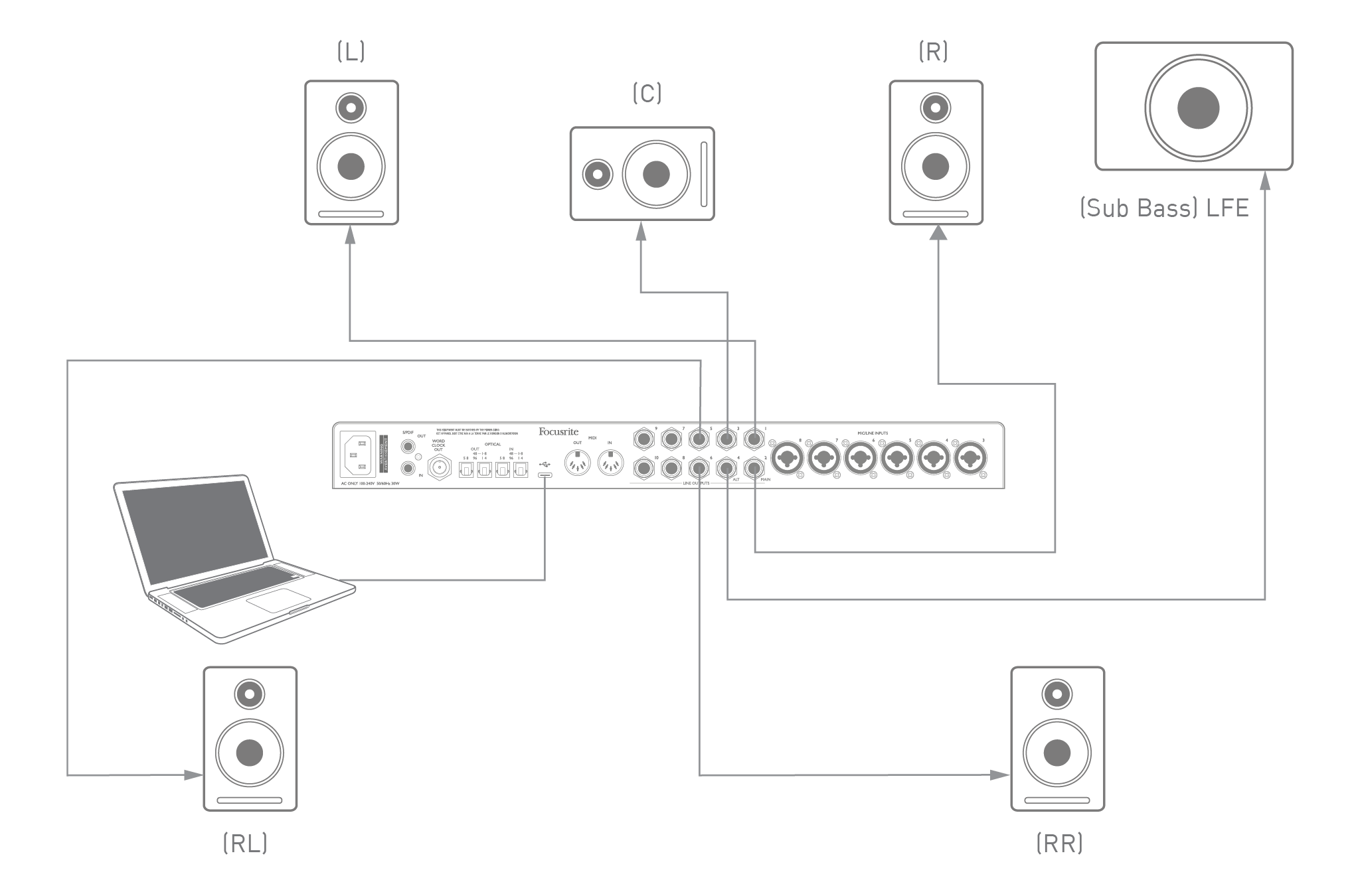

L'exemple ci-dessous montre comment connecter les six haut-parleurs au Scarlett 18i20 3rd Gen dans un système de monitoring surround 5.1.
Utilisateurs Windows :
Sous Windows, le son surround peut être utilisé à la fois dans les logiciels prenant en charge les applications multicanaux ASIO et non ASIO (à l'aide de notre pilote). Dans la plupart des cas, il s'agira de votre station de travail audionumérique (DAW) et, en général, les stations de travail audionumériques capables de mixer en surround vous permettent de configurer le mappage des haut-parleurs dans la station de travail audionumérique. Préférences de sortie audio ou Paramètres d'E/S page.
Veuillez consulter le guide de l'utilisateur (ou les fichiers d'aide) de votre DAW pour obtenir des conseils sur la configuration des sorties pour le mixage surround avec la configuration d'enceintes que vous souhaitez utiliser.
Pour configurer le son surround dans les applications non ASIO :
-
Cliquez avec le bouton droit sur l’icône Focusrite Notifier dans votre barre des tâches Windows et cliquez pour ouvrir le panneau Son Windows.
-
Cliquez sur le périphérique Focusrite répertorié dans l’onglet Lecture pour le mettre en surbrillance.
-
Cliquez sur le bouton Configurer.
-
Sélectionnez un format multicanal, l’option que vous choisissez dépend de la façon dont vous utilisez votre Scarlett.
-
Accédez à Focusrite Control et cliquez sur Fichier > Préréglages > Routage direct pour configurer le routage un à un.
Utilisateurs Mac :

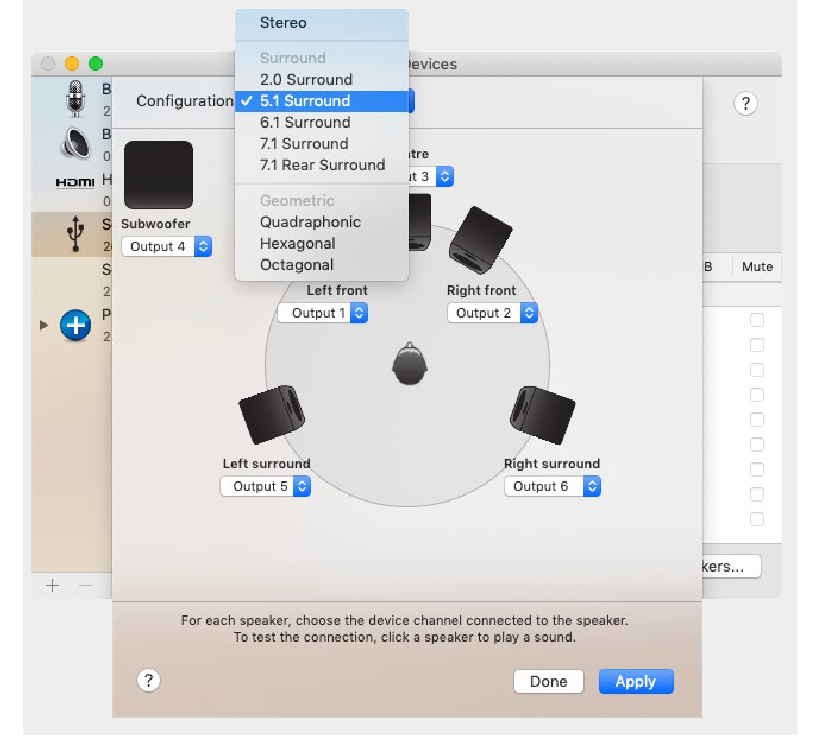

Sur les Mac, la configuration du son surround peut être effectuée à partir de toutes les applications prenant en charge l'audio multicanal (DAW et applications macOS classiques). Pour ce faire, accédez à : Applications > Utilitaires > Configuration audio et MIDI > Scarlett 18i20 3rd Gen > Configurer les enceintes > Configuration > Sélectionner la configuration souhaitée.
En plus des huit entrées analogiques, le Scarlett 18i20 3rd Gen dispose de deux ports d'entrée OPTICAL IN ADAT. Ceux-ci fournissent huit entrées audio supplémentaires à des fréquences d'échantillonnage allant jusqu'à 96 kHz. Les entrées optiques sont désactivées à des fréquences d'échantillonnage de 176,4/192 kHz.
L'utilisation d'un préamplificateur de microphone à 8 canaux séparé équipé d'une sortie ADAT - tel que le Focusrite Scarlett OctoPre - offre une méthode simple et excellente pour étendre le Scarlett 18i20 3rd GenCapacité d'entrée de.

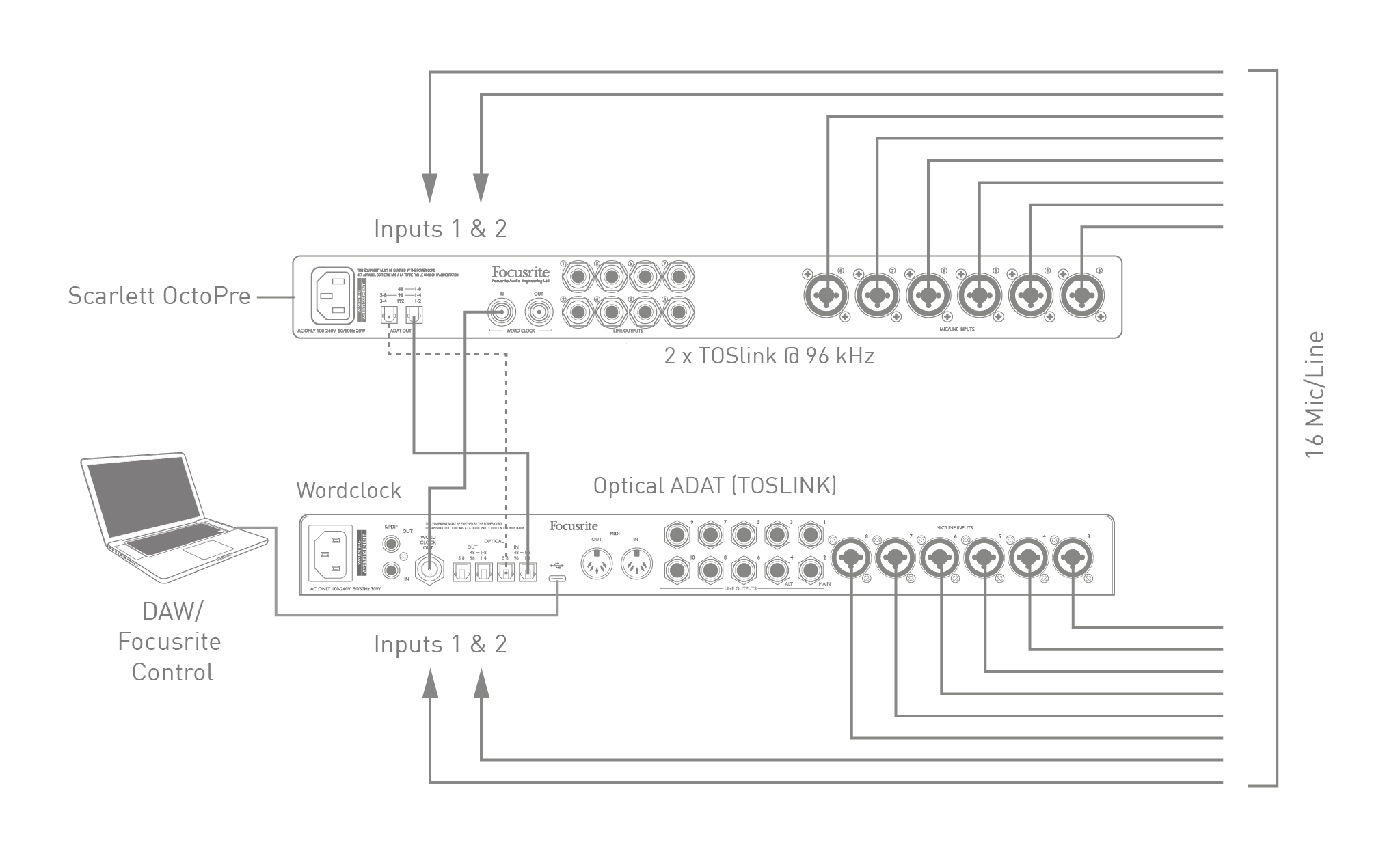

À 44,1/48 kHz, le port ADAT OUT 1-8 de la Scarlett OctoPre est connecté au Scarlett 18i20 3rd Gen Port OPTICAL IN 48 – 1-8 avec un seul câble optique TOSLINK. Pour synchroniser les appareils via ADAT, réglez la source d'horloge de la Scarlett OctoPre sur Interne et Scarlett 18i20 3rd Gen (via Focusrite Control) à ADAT. Alternativement, une synchronisation d'horloge stable peut être obtenue en connectant le Scarlett 18i20 3rd Gen's WORD CLOCK OUT vers WORD CLOCK IN de la Scarlett OctoPre et réglage de la Scarlett OctoPre pour utiliser Word Clock comme source d'horloge. Réglez le Scarlett 18i20 3rd Gensource d'horloge de Focusrite Control à Interne.
Lorsque vous connectez deux appareils numériques, assurez-vous toujours que les deux sont réglés sur la même fréquence d'échantillonnage.
Vous pouvez router les entrées ADAT supplémentaires à l'aide de Focusrite Control exactement de la même manière que les autres entrées. Les entrées supplémentaires peuvent faire partie du mixage casque de n'importe quel musicien, selon les besoins.
Lorsque vous travaillez à 88,2/96 kHz, ajoutez un deuxième câble optique TOSLINK entre le port ADAT OUT 5-8 de la Scarlett OctoPre et le port OPTICAL IN 5-8 – 96 du 18i20. À la fréquence d'échantillonnage la plus élevée, ce deuxième lien transportera les canaux 5 à 8, tandis que l'autre lien (décrit ci-dessus) transportera les canaux 1 à 4.
Si vous disposez d'un convertisseur numérique-analogique, vous pouvez utiliser les ports OPTICAL OUT ADAT du 18i20 de manière opposée ; par exemple, des sorties supplémentaires de votre DAW peuvent être converties dans le domaine analogique pour utiliser une console de mixage matérielle externe afin de mixer plusieurs pistes DAW.
À une fréquence d'échantillonnage de 44,1/48 kHz, le port OPTICAL OUT droit transporte les canaux 1 à 8, tandis qu'à 88,2/96 kHz, le port droit transporte les canaux 1 à 4 et le port gauche les canaux 5 à 8.
Le Scarlett 18i20 3rd Gen permet de stocker une configuration de mixage définie dans Focusrite Control au sein du matériel. Cette fonction vous permet de le configurer – par exemple, comme un mixeur de clavier sur scène – à l'aide de votre ordinateur et de télécharger la configuration sur l'appareil lui-même. Vous pouvez utiliser le Scarlett 18i20 3rd Gen en tant que simple mixeur local faisant partie de votre configuration de clavier pour contrôler le mixage global de plusieurs claviers.

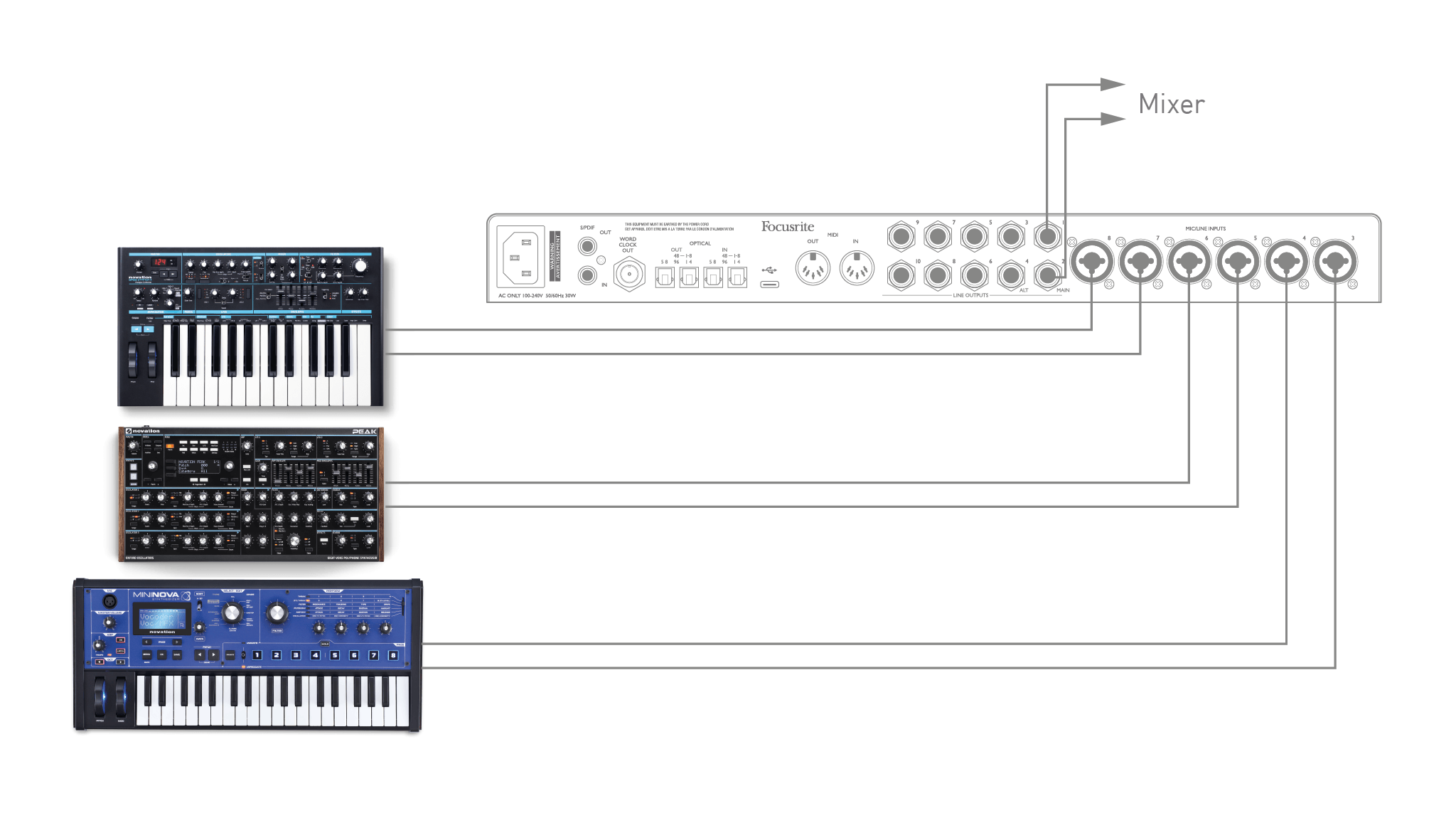

Dans l'exemple illustré, trois claviers stéréo sont connectés aux entrées du panneau arrière de l' Scarlett 18i20 3rd Gen; Les sorties 3 et 4 sont reliées au système de sonorisation principal. L'interprète peut régler le gain des claviers individuels depuis le panneau avant ; il/elle peut également régler le niveau général du mixage du clavier.
En utilisant les connexions numériques sur le Scarlett 18i20 3rd Gen 3ème génération, il est possible de l'utiliser comme préampli autonome à deux canaux (S/PDIF) ou jusqu'à huit canaux (ADAT).
Vous pouvez connecter des sources d'entrée à n'importe laquelle des entrées de la Scarlett (microphone, ligne ou instrument) et, à l'aide de Focusrite Control, vous pouvez acheminer les entrées analogiques directement vers les sorties S/PDIF ou ADAT. Vous pouvez ensuite connecter la sortie numérique que vous utilisez à l'entrée S/PDIF ou ADAT d'une autre interface pour augmenter le nombre de canaux de cette interface. Par exemple, une deuxième Scarlett 18i20 3rd GenPort d'entrée ADAT de.
