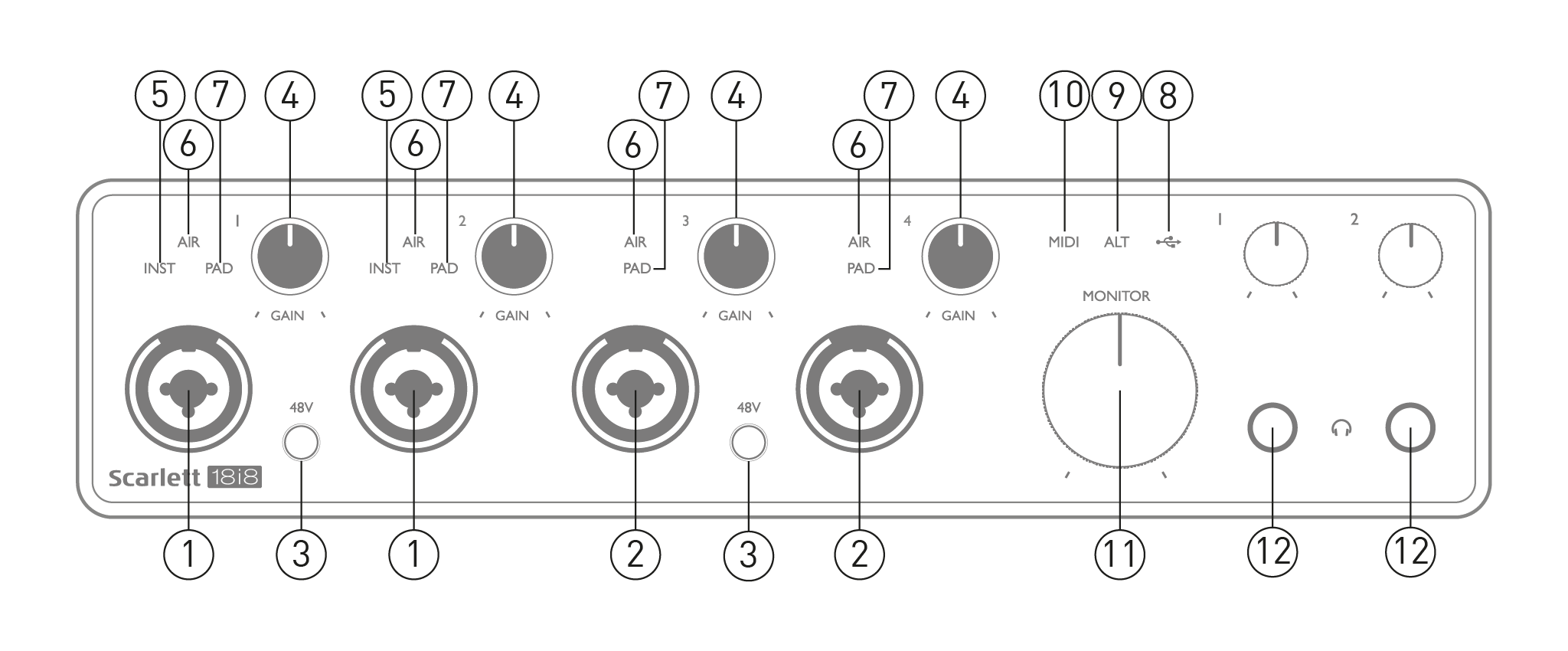

Entrées 1 et 2 – Prises d'entrée « Combo » – connectez ici des microphones, des instruments (par exemple, une guitare) ou des signaux de niveau ligne. Les prises Combo acceptent les prises XLR et 6,35 mm (1/4 po). Les microphones se connectent à l'aide de fiches XLR : les instruments et les signaux de niveau ligne se connectent via des fiches jack 6,35 mm (1/4 po) de type TS ou TRS. Le gain du préampli est approprié pour les microphones lorsqu'une fiche XLR est insérée, et pour les signaux de niveau plus élevé lorsqu'une fiche jack est insérée. Ne connectez rien d'autre qu'un microphone (par exemple, la sortie d'un module sonore ou d'une unité d'effets) via une fiche XLR, car le niveau du signal surcharge le préampli, ce qui entraîne une distorsion ; si l'alimentation fantôme est activée, vous risquez d'endommager votre équipement.
-
Entrées 3 et 4 – Prises d'entrée de type combo XLR – comme [1], mais acceptent uniquement les signaux de niveau micro ou ligne. La connexion directe des instruments doit se faire via les entrées 1 et/ou 2.
-
48V – deux commutateurs activant l'alimentation fantôme 48 V sur les contacts XLR (entrées micro) des connecteurs Combo, par paires (1 & 2 ; 3 & 4). Les voyants 48V s'allument en rouge lorsque l'alimentation fantôme est sélectionnée.
-
GAIN 1 à GAIN 4 - ajustez le gain d'entrée pour les signaux des entrées 1 à 4 respectivement. Les commandes de gain sont dotées d'anneaux LED tricolores pour confirmer le niveau du signal : le vert indique un niveau d'entrée d'au moins -24 dBFS (c'est-à-dire « signal présent »), l'anneau devient orange à -6 dBFS pour indiquer que le signal est proche de l'écrêtage, et rouge à 0 dBFS (écrêtage numérique).
-
INST – le type d'entrée pour la prise jack des entrées 1 et 2 peut être sélectionné dans Focusrite Control. Les LED rouges s'allument lorsque INST est sélectionné. Lorsque INST est sélectionné, la plage de gain et l'impédance d'entrée sont modifiées (par rapport à LINE) et l'entrée est rendue asymétrique. Cela l'optimise pour la connexion directe d'instruments (via une prise jack 2 pôles (TS)). Lorsque INST est désactivé, les entrées sont adaptées à la connexion de signaux de niveau ligne. Les signaux de niveau ligne peuvent être connectés soit sous forme symétrique via une prise jack 3 pôles (TRS), soit sous forme asymétrique, via une prise jack 2 pôles (TS).
-
AIR – quatre LED jaunes indiquant la sélection du mode AIR pour les entrées 1 à 4. Le mode AIR, sélectionné à partir de Focusrite Control, modifie la réponse en fréquence de l'étage d'entrée pour modéliser les préamplis micro ISA Focusrite classiques à transformateur.
-
PAD – quatre LED vertes ; s'allument lorsque PAD est sélectionné dans Focusrite Control pour les entrées 1 à 4. PAD diminue le niveau du signal envoyé à votre DAW de 10 dB ; à utiliser lorsque la source d'entrée a un niveau élevé.
-
LED USB - une LED verte s'allume lorsque la Scarlett est connectée et reconnue par votre ordinateur.
-
ALT – quand Commutation des haut-parleurs est activé via Focusrite Control, le mixage du moniteur principal est détourné des SORTIES LIGNE 1 et 2 vers les SORTIES LIGNE 3 et 4. Connectez une paire d'enceintes de moniteur secondaires aux SORTIES LIGNE 3 et 4, et sélectionnez ALT pour basculer entre vos moniteurs principaux et la paire secondaire. « ALT » s'allume en vert lorsqu'il est sélectionné. Cette fonction peut également être sélectionnée à partir de Focusrite Control.
-
LED MIDI – une LED verte s’allume lorsque des données MIDI sont reçues sur le port MIDI IN.
-
MONITOR - contrôle du niveau de sortie du moniteur principal - règle normalement le niveau des sorties 1 et 2 sur le panneau arrière, mais suit la sélection du mode ALT. Il contrôle également le niveau de toutes les autres sorties affectées au contrôle matériel dans Focusrite Control.
-
- Connectez une ou deux paires d'écouteurs stéréo aux deux prises jack TRS 6,25 mm (¼") situées sous les commandes de volume des écouteurs 1 et 2. Les sorties casque ont des mixages indépendants et transportent les signaux actuellement acheminés vers les sorties casque 1 et 2 (sorties 5 et 6 et 7 et 8 sous forme de paires stéréo) respectivement dans Focusrite Control.
-

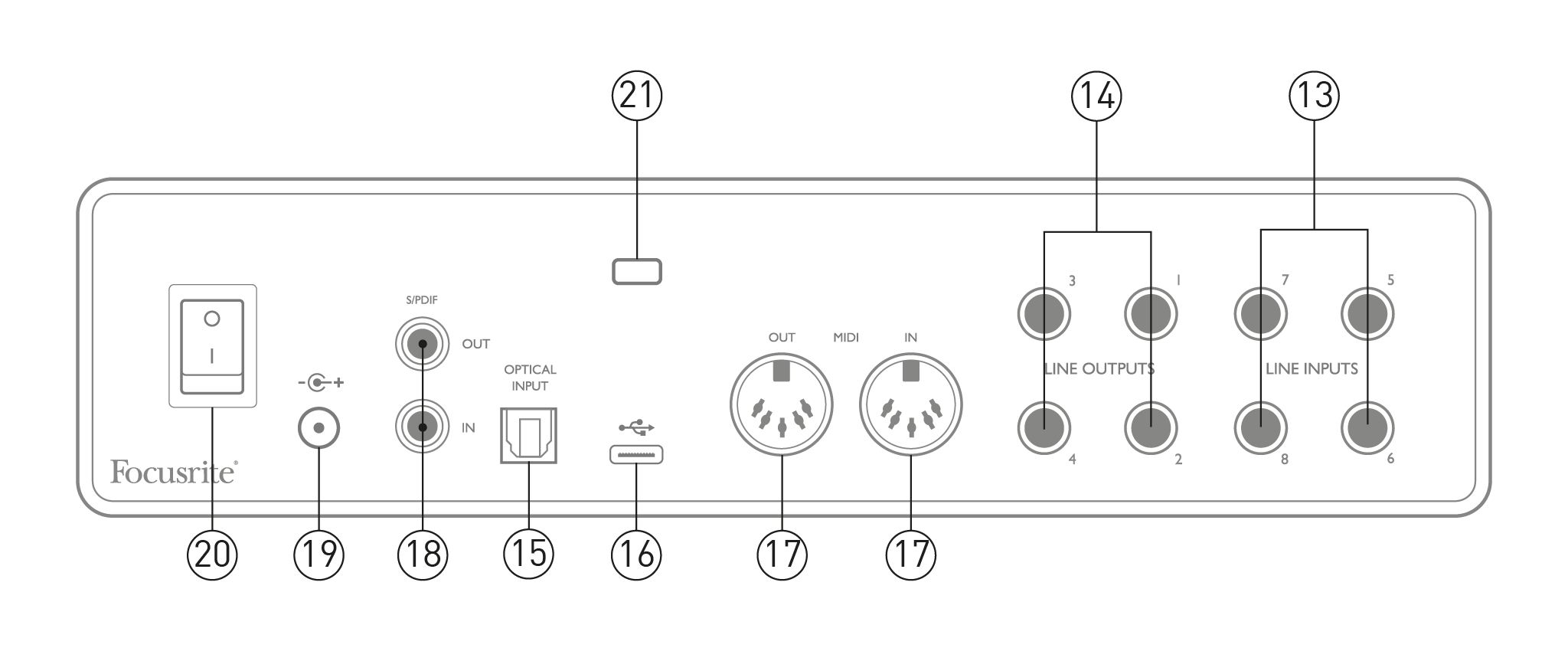

ENTRÉES LIGNE 5 à 8 – les entrées sont symétriques, sur prises jack 6,35 mm (¼"). Connectez ici d'autres sources de niveau ligne, en utilisant des fiches jack 6,35 mm TRS (symétriques) ou TS (asymétriques).
-
SORTIES DE LIGNE 1 à 4 – quatre sorties de ligne analogiques symétriques sur prises jack 6,35 mm (¼") ; utilisez des prises TRS pour une connexion symétrique ou des prises TS pour une connexion asymétrique. Les sorties 1 et 2 seront normalement utilisées pour piloter le système de monitoring principal, bien que les signaux disponibles sur l'une de ces sorties puissent être définis dans Focusrite Control. Les sorties 3 et 4 peuvent être utilisées pour piloter des enceintes alternatives (c'est-à-dire, milieu de gamme, proche de gamme, etc.) ou pour piloter des processeurs d'effets externes.
-
ENTRÉE OPTIQUE – Connecteur TOSLINK, capable de transporter huit canaux audio numériques au format ADAT à une fréquence d'échantillonnage de 44,1/48 kHz ou quatre canaux à 88,2/96 kHz. Il s'agit d'entrées supplémentaires (13 à 20) au Scarlett 18i8 3rd Gen. L'entrée optique peut également être utilisée comme entrée S/PDIF si vous devez connecter un équipement doté d'une sortie S/PDIF optique. Notez que l'entrée optique est désactivée lorsque des fréquences d'échantillonnage de 176,4/192 kHz sont utilisées.
-
-
MIDI IN et MIDI OUT – prises DIN standard à 5 broches pour la connexion d'équipements MIDI externes. Scarlett 18i8 3rd Gen agit comme une interface MIDI, permettant aux données MIDI vers/depuis votre ordinateur d'être distribuées vers des périphériques MIDI supplémentaires.
-
Entrée et sortie S/PDIF – deux prises phono (RCA) transportant des signaux audio numériques à deux canaux entrant et sortant de l'appareil. Scarlett 18i8 3rd Gen au format S/PDIF. Comme toutes les autres entrées et sorties, les signaux de ces connecteurs peuvent être acheminés dans Focusrite Control.
-
Entrée d'alimentation CC externe - alimente le Scarlett 18i8 3rd Gen via l'adaptateur secteur séparé (PSU) fourni avec l'appareil. Notez que le Scarlett 18i8 3rd Gen ne peut pas être alimenté via son port USB depuis l'ordinateur hôte.
-
Interrupteur marche/arrêt.
-
K (emplacement de sécurité Kensington) – sécurisez votre Scarlett 18i8 3rd Gen à une structure appropriée si désiré.
Ton Scarlett 18i8 3rd Gen doit être alimenté par un adaptateur secteur externe 12 V CC, 1 A. Un adaptateur approprié est fourni avec l'appareil.
Important
Nous vous recommandons d'utiliser uniquement l'adaptateur secteur fourni. Le non-respect de cet adaptateur risque d'endommager l'appareil de manière permanente.
Types de ports USB: Le Scarlett 18i8 3rd Gen dispose d'un seul port USB 2.0 de type C (sur le panneau arrière). Une fois l'installation du logiciel terminée, connectez le Scarlett 18i8 3rd Gen à votre ordinateur ; si votre ordinateur est équipé d'un port USB de type A, utilisez le câble USB de type A vers type C fourni avec l'appareil. Si votre ordinateur est équipé d'un port USB de type C, veuillez vous procurer un câble de type C vers type C auprès d'un fournisseur d'ordinateurs.
Normes USB: Notez que parce que le Scarlett 18i8 3rd Gen est un périphérique USB 2.0, la connexion USB nécessite un port compatible USB 2.0 sur votre ordinateur. Il ne fonctionnera pas avec les ports USB 1.0/1.1 : cependant, un port USB 3.0 prendra en charge un périphérique USB 2.0.
Une fois le câble USB connecté, allumez le Scarlett 18i8 3rd Gen allumé avec l'interrupteur d'alimentation du panneau arrière.
Le Scarlett 18i8 3rd Gen est compatible avec tout DAW sous Windows prenant en charge ASIO ou WDM ou tout DAW sous Mac utilisant Core Audio. Après avoir suivi la procédure de mise en route, vous pouvez commencer à utiliser votre Scarlett 18i8 3rd Gen avec le DAW de votre choix.
Veuillez noter que votre DAW peut ne pas sélectionner automatiquement le Scarlett 18i8 3rd Gen comme périphérique d'E/S par défaut. Vous devez sélectionner manuellement Carte ASIO USB Focusrite en tant que pilote sur votre DAW Configuration audio* page. Veuillez vous référer à la documentation de votre DAW (ou aux fichiers d'aide) si vous ne savez pas où sélectionner le pilote ASIO/Core Audio. L'exemple ci-dessous montre la configuration correcte dans Ableton Live Lite Préférences panneau (version Windows illustrée).
*Nom typique. La terminologie peut différer selon les DAW.
Une fois que le Scarlett 18i8 3rd Gen est défini comme périphérique audio préféré* dans votre DAW, toutes les entrées et sorties apparaissent dans les préférences d'E/S audio de votre DAW. Selon votre DAW, vous devrez peut-être activer certaines entrées ou sorties avant utilisation.

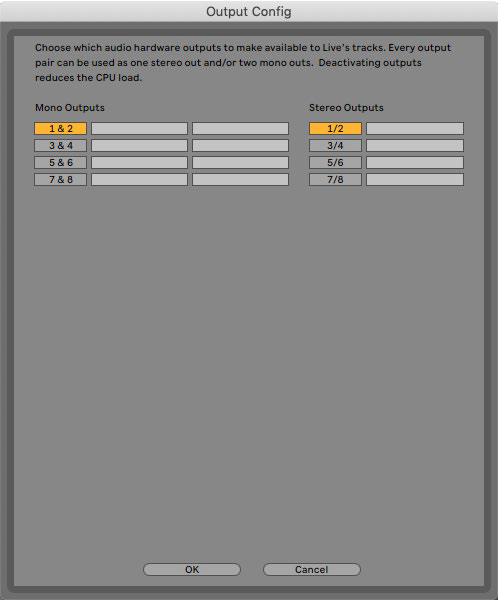

Les deux exemples ci-dessous montrent deux entrées et deux sorties activées dans les pages de configuration d'entrée et de sortie d'Ableton Live.
|
|
|
*Nom typique. La terminologie peut différer selon les DAW.
Deux entrées supplémentaires, entrées 11/12 sont répertoriées dans la page Configuration des entrées des préférences d'E/S de votre DAW. Il s'agit d'entrées « loopback » virtuelles dans le logiciel, et non d'entrées physiques supplémentaires. Vous pouvez utiliser Loopback pour enregistrer des pistes DAW à partir de sources situées sur votre ordinateur, par exemple à partir d'un navigateur Web. Focusrite Control comprend un Boucle de retour 1-2 onglet mix, où vous pouvez choisir les entrées à enregistrer.
Vous trouverez tous les détails sur l'utilisation des entrées de bouclage dans le Guide de l'utilisateur de Focusrite Control.
Le Scarlett 18i8 3rd Gen est un excellent choix pour plusieurs applications d'enregistrement et de surveillance différentes. Certaines configurations typiques sont présentées ci-dessous.

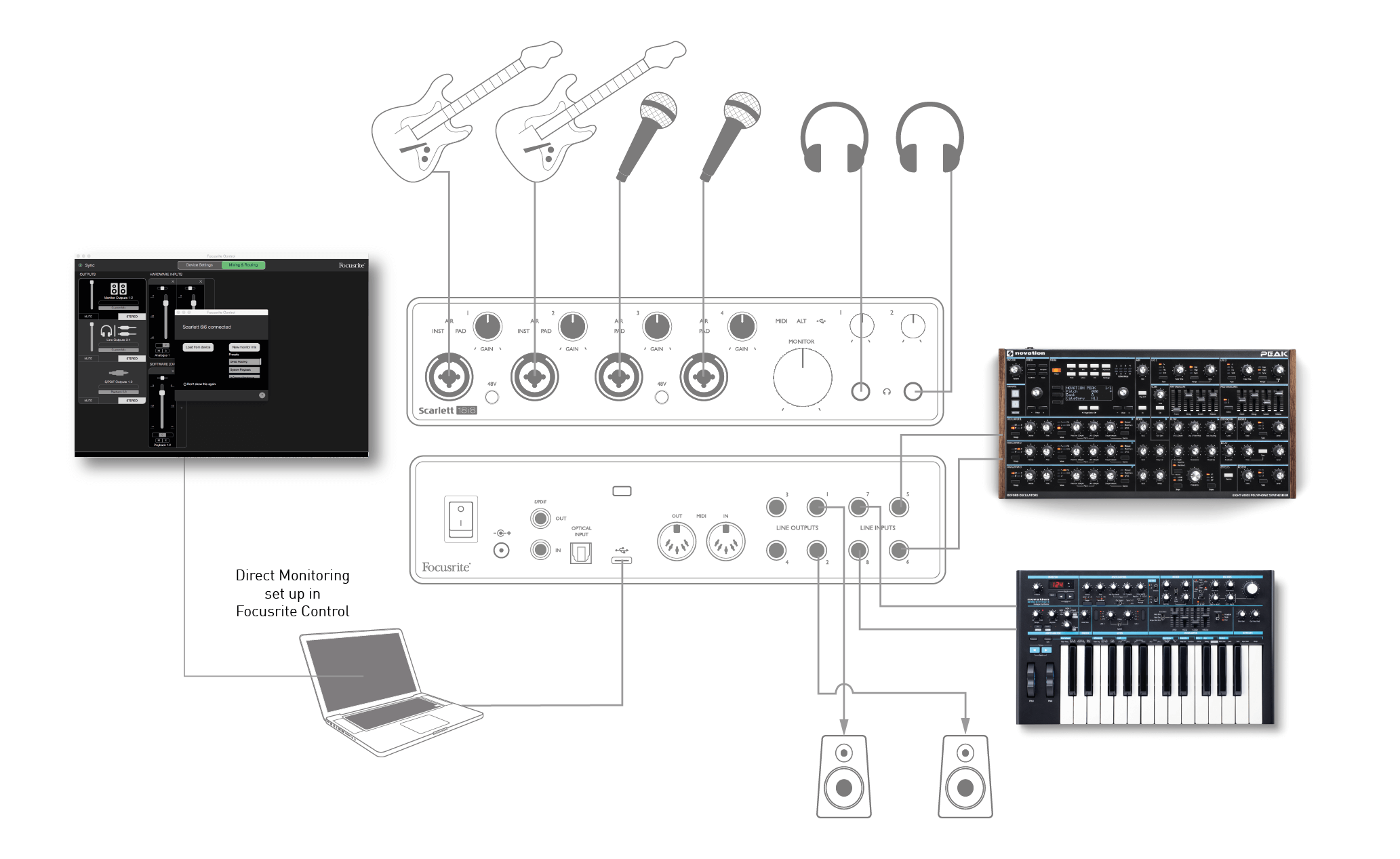

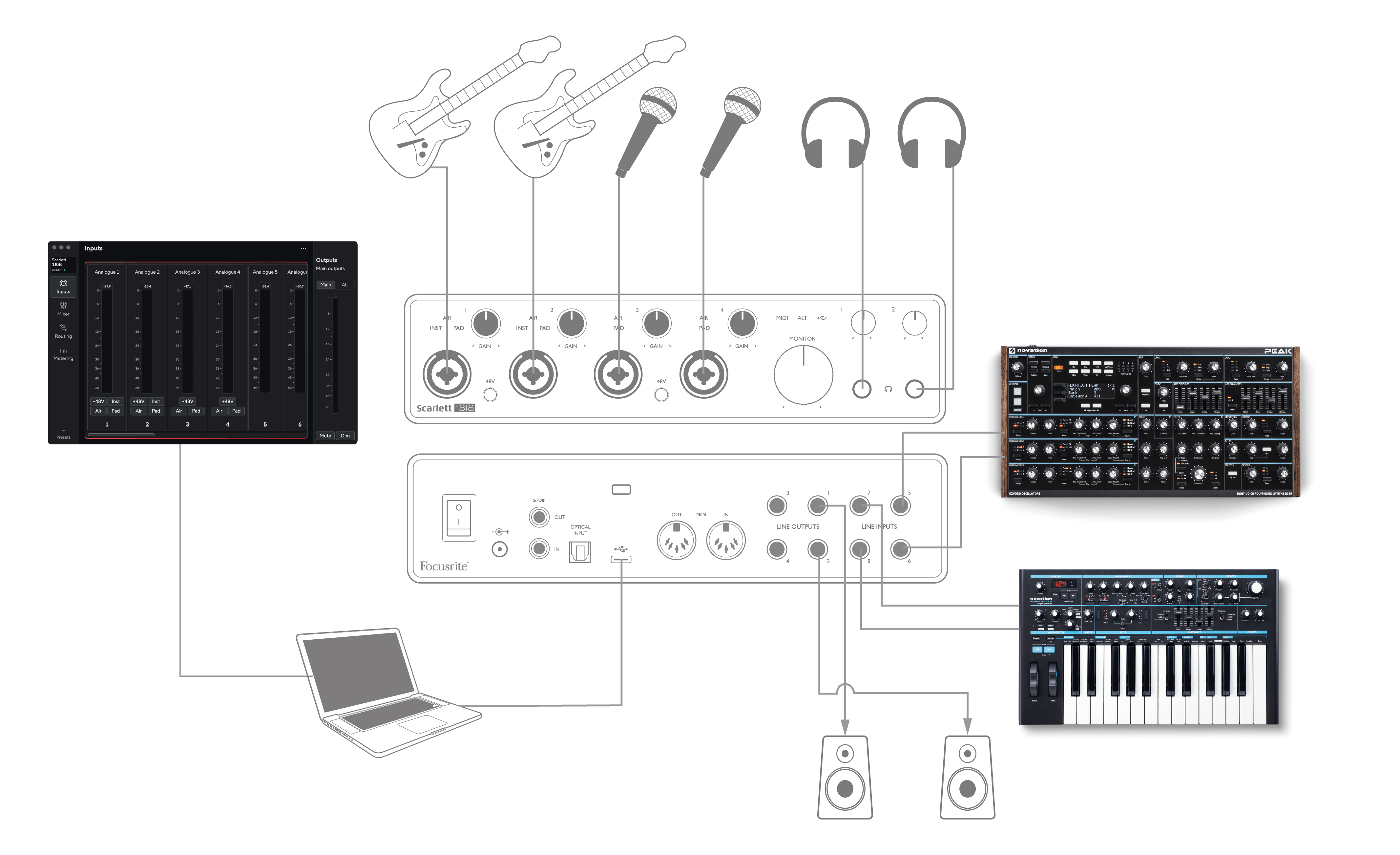

Cette configuration montre une configuration pour enregistrer un groupe de musiciens avec un logiciel DAW sur un ordinateur. Les entrées 1 et 2 sont utilisées pour deux guitares, tandis que les entrées 3 et 4 sont utilisées pour les voix. Deux claviers stéréo sont connectés aux entrées 5 à 8 à l'arrière. Pendant l'enregistrement, la lecture du DAW peut être contrôlée sur les haut-parleurs (s'ils sont dans une pièce séparée - sinon, utilisez un casque), et Focusrite Control peut être configuré pour fournir à chaque chanteur son propre mixage casque dédié. Il peut s'agir de n'importe quel mix d'eux-mêmes, de l'autre chanteur, des guitares et des claviers, ainsi que de toute autre piste DAW qui aurait déjà été enregistrée.
Les prises d'entrée du panneau avant sont de type combo XLR, qui acceptent soit un connecteur XLR mâle (vous en aurez un à l'extrémité de votre câble de microphone) soit une prise jack ¼" (6,35 mm). Notez le Scarlett 18i8 3rd Gen n'a pas de commutateur « Mic/line » – l'étage de préamplification est automatiquement configuré pour un microphone lorsque vous branchez un XLR dans l'entrée, et pour une ligne ou un instrument lorsque vous connectez une prise jack. Sélectionnez INST dans Focusrite Control (sur le Paramètres de l'appareil (page) si vous connectez un instrument de musique (comme une guitare) via une prise jack 2 pôles ordinaire. INST doit être désactivé si vous connectez une source de niveau ligne, telle que la sortie symétrique d'un mixeur audio externe via une prise jack 3 pôles (TRS).
Note
Le connecteur Combo accepte les deux types de prise jack.
Si vous utilisez des microphones à condensateur, appuyez sur le bouton 48 V pour fournir une alimentation fantôme aux micros. (Dans l'exemple, il s'agirait du bouton 48 V pour les entrées 3 et 4.) La plupart des microphones modernes d'autres types, par exemple dynamiques ou à ruban, ne seront pas endommagés par l'application accidentelle d'une alimentation fantôme, mais notez que certains micros plus anciens peuvent l'être. En cas de doute, veuillez vérifier les spécifications de votre micro pour vous assurer qu'il peut être utilisé en toute sécurité.
Canaux d'entrée 1 à 4 du Scarlett 18i8 3rd Gen Chacune d'entre elles possède une fonction PAD : lorsqu'elle est sélectionnée depuis Focusrite Control (PAD s'allume en vert lorsqu'elle est active), le niveau du signal envoyé à votre DAW est réduit de 10 dB. Vous trouverez cela utile si le niveau de sortie de votre source est particulièrement « chaud », lorsque vous pourriez remarquer un écrêtage ou que le halo de gain devient rouge, même au gain minimum.
Vous entendrez souvent le terme « latence » utilisé en relation avec les systèmes audio numériques. Dans le cas de l’application d’enregistrement DAW simple décrite ci-dessus, la latence correspond au temps nécessaire à vos signaux d’entrée pour passer par votre ordinateur et votre logiciel audio, puis pour revenir via votre interface audio.
Bien que cela ne soit pas un problème dans la plupart des situations d'enregistrement simples, dans certaines circonstances, la latence peut être un problème pour un artiste qui souhaite enregistrer tout en surveillant ses signaux d'entrée. Cela peut être le cas si vous devez augmenter la taille de la mémoire tampon d'enregistrement de votre DAW, ce qui peut être nécessaire lorsque vous enregistrez des overdubs sur un projet particulièrement volumineux utilisant de nombreuses pistes DAW, des instruments logiciels et des plugins d'effets.
Les symptômes courants d'un réglage de mémoire tampon trop bas peuvent être des problèmes audio (clics et pops) ou une charge CPU particulièrement élevée dans votre DAW (la plupart des DAW ont des lectures CPU). Si vous rencontrez ce problème sur un Mac, vous pouvez augmenter la taille de la mémoire tampon à partir du DAW lui-même. Sous Windows, vous devrez probablement modifier cela à partir du panneau de configuration ASIO, auquel vous pouvez généralement accéder à partir de vos préférences de configuration DAW*.
Le Scarlett 18i8 3rd Gen, avec Focusrite Control, permet une surveillance à latence nulle, ce qui permet de surmonter ce problème. Vous pouvez acheminer vos signaux d'entrée directement vers le Scarlett 18i8 3rd GenLes sorties casque et ligne de l'appareil permettent aux musiciens de s'entendre avec une latence ultra-faible, c'est-à-dire en temps réel, en même temps que la lecture sur l'ordinateur. Les signaux d'entrée de l'ordinateur ne sont en aucun cas affectés par ce réglage. Notez cependant que les effets ajoutés aux instruments live par des plug-ins logiciels ne seront pas entendus dans les écouteurs, bien que les effets seront toujours présents sur l'enregistrement.
Lorsque vous contrôlez vos entrées via Focusrite Control, assurez-vous que votre logiciel DAW n'est pas configuré pour acheminer les entrées (ce que vous enregistrez actuellement) vers les sorties. Si c'est le cas, les musiciens s'entendront « deux fois », avec un signal retardé de manière audible comme un écho.
* Nom typique. La terminologie peut différer selon les DAW.

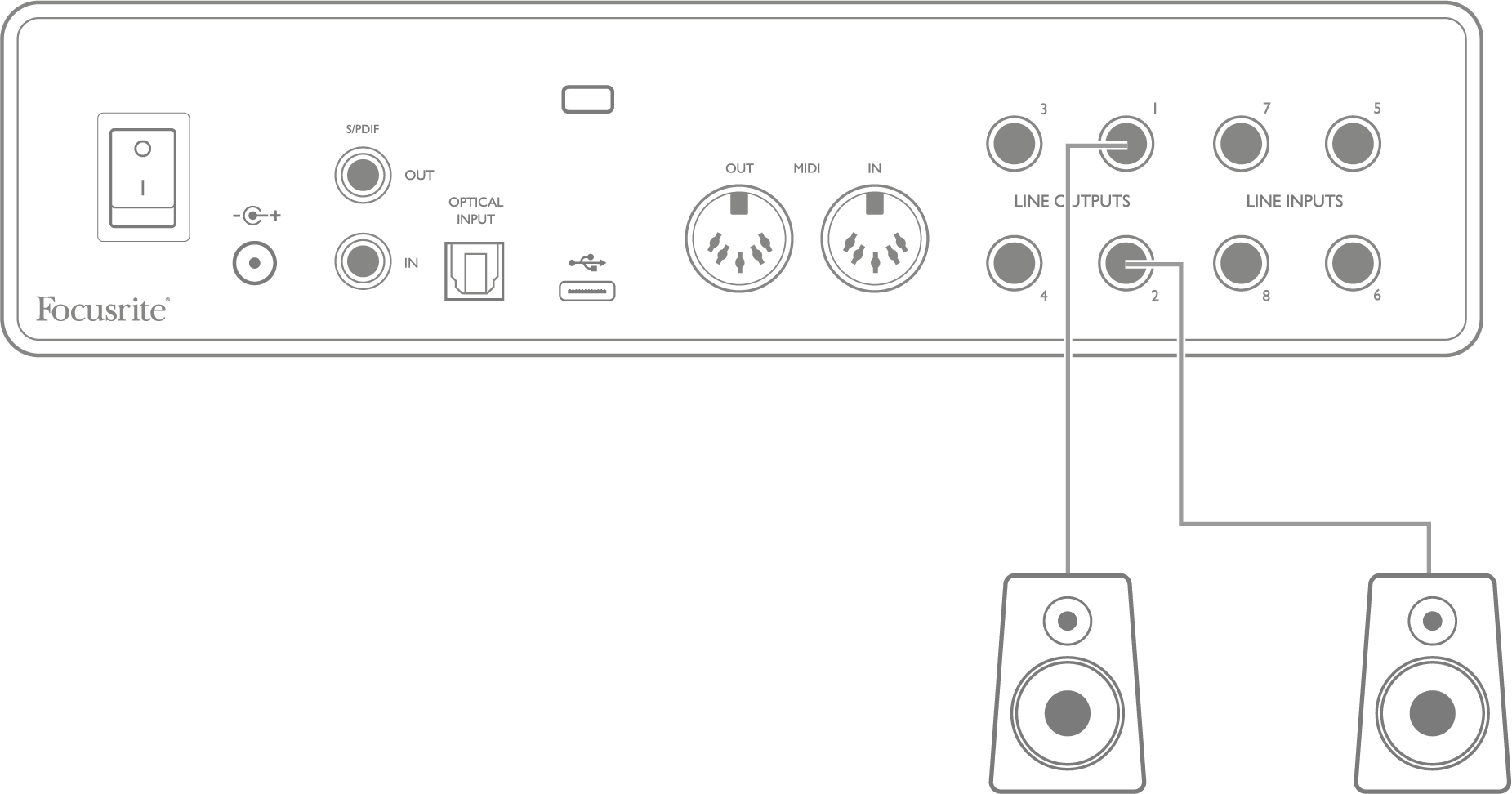

Les prises jack 1/4" LINE OUTPUTS 1 et 2 situées sur le panneau arrière sont généralement utilisées pour envoyer le son aux enceintes de contrôle. Les moniteurs actifs sont dotés d'amplificateurs internes avec contrôle du volume et peuvent être connectés directement. Les enceintes passives nécessitent un amplificateur stéréo séparé ; les sorties du panneau arrière doivent être connectées aux entrées de l'amplificateur.
Connexion d'enceintes actives :

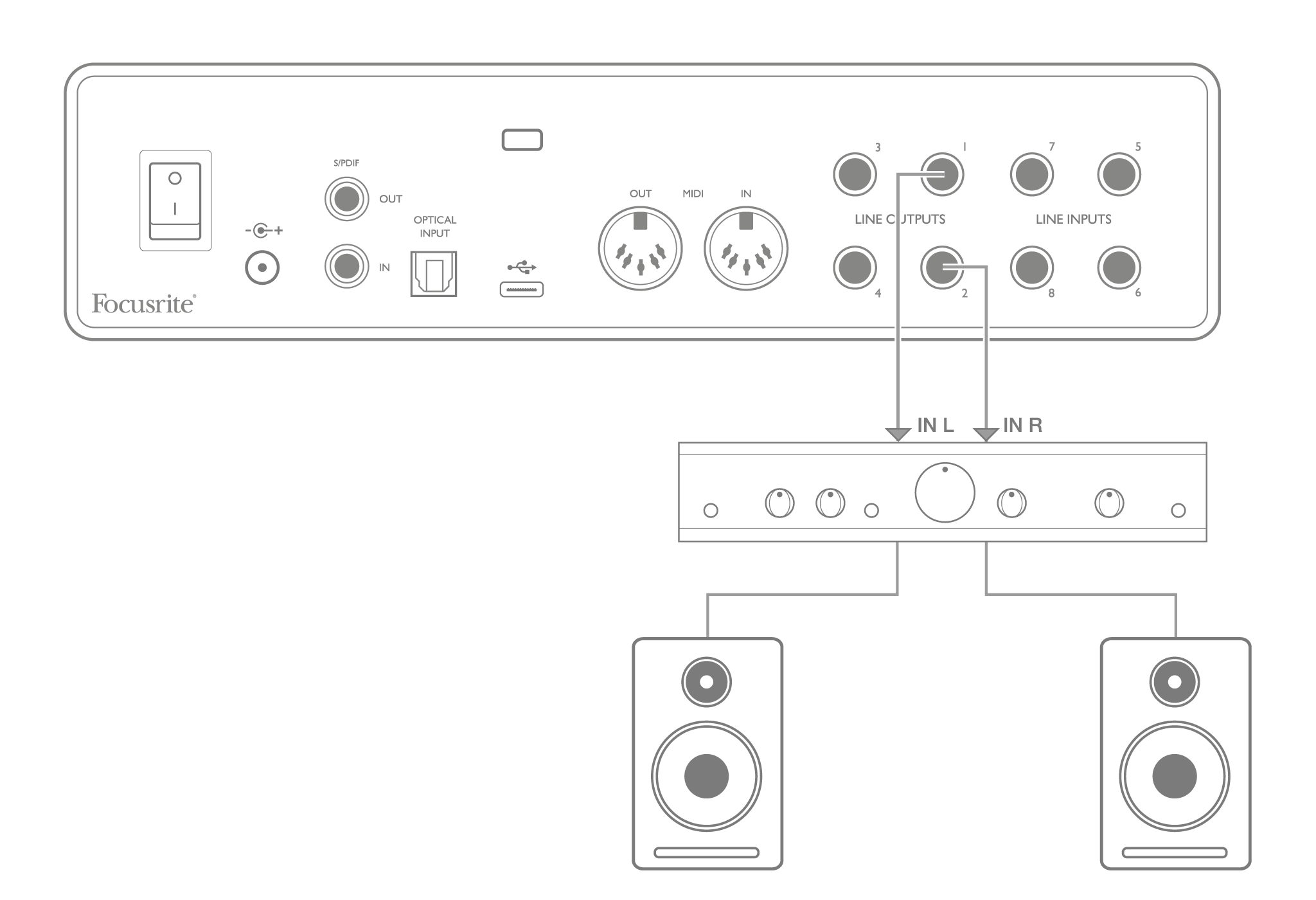

Connexion d'enceintes passives à un amplificateur stéréo :
Tous les connecteurs de sortie de ligne sont des prises jack 3 pôles (TRS) ¼” (6,35 mm) et sont équilibrés électroniquement. Les amplificateurs grand public (hi-fi) et les petits moniteurs alimentés typiques auront probablement des entrées asymétriques, soit sur des prises phono (RCA), soit via une prise jack 3,5 mm 3 pôles destinée à la connexion directe à un ordinateur. Dans les deux cas, utilisez un câble avec des prises jack à une extrémité.
Les moniteurs actifs professionnels et les amplificateurs de puissance professionnels auront généralement des entrées symétriques.
Les SORTIES DE LIGNE 1 à 4 intègrent un circuit « anti-coup » pour protéger vos haut-parleurs si le Scarlett 18i8 3rd Gen est allumé lorsque les haut-parleurs (et l'amplificateur s'il est utilisé) sont connectés et actifs.
Attention
Vous courez le risque de créer une boucle de rétroaction audio si des haut-parleurs sont actifs en même temps qu'un microphone ! Nous vous recommandons de toujours éteindre (ou de baisser) les haut-parleurs de contrôle pendant l'enregistrement et d'utiliser un casque lors de l'overdubbing.

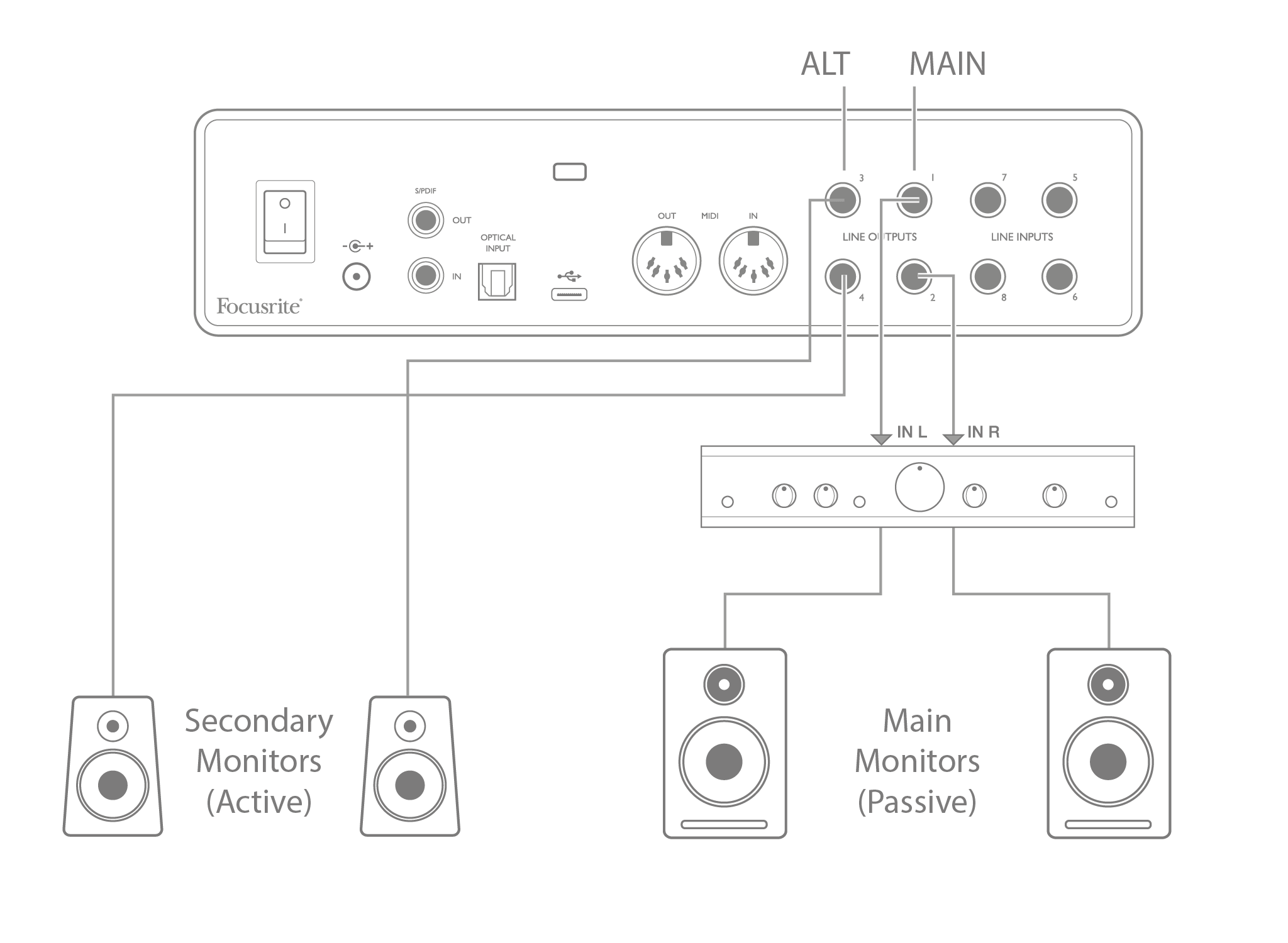

Le Scarlett 18i8 3rd GenLa fonction ALT de 's facilite l'ajout d'une deuxième paire de moniteurs : connectez la deuxième paire aux SORTIES DE LIGNE 3 et 4. Après avoir activé Commutation des haut-parleurs dans Focusrite Control, vous pouvez basculer entre vos moniteurs principaux et la paire secondaire en cliquant sur le à l'écran PRINCIPAL et ALT boutons. Lorsque ALT est actif, la sortie du mixage principal sera envoyée aux SORTIES LIGNE 3 et 4 au lieu de 1 et 2, et la LED verte ALT s'allumera pour confirmer cela.
Note
Lorsque vous basculez entre PRINCIPAL et ALT, les sorties de ligne alimentant la paire d'enceintes non utilisées sont coupées. Lorsque Commutation des haut-parleurs est désactivé, les sorties de ligne 1 à 4 sont toutes initialement coupées (pour des raisons de sécurité) ; vous devez réactiver les sorties appropriées dans Focusrite Control. Veuillez consulter le manuel Focusrite Control pour plus de détails sur la commutation des haut-parleurs.

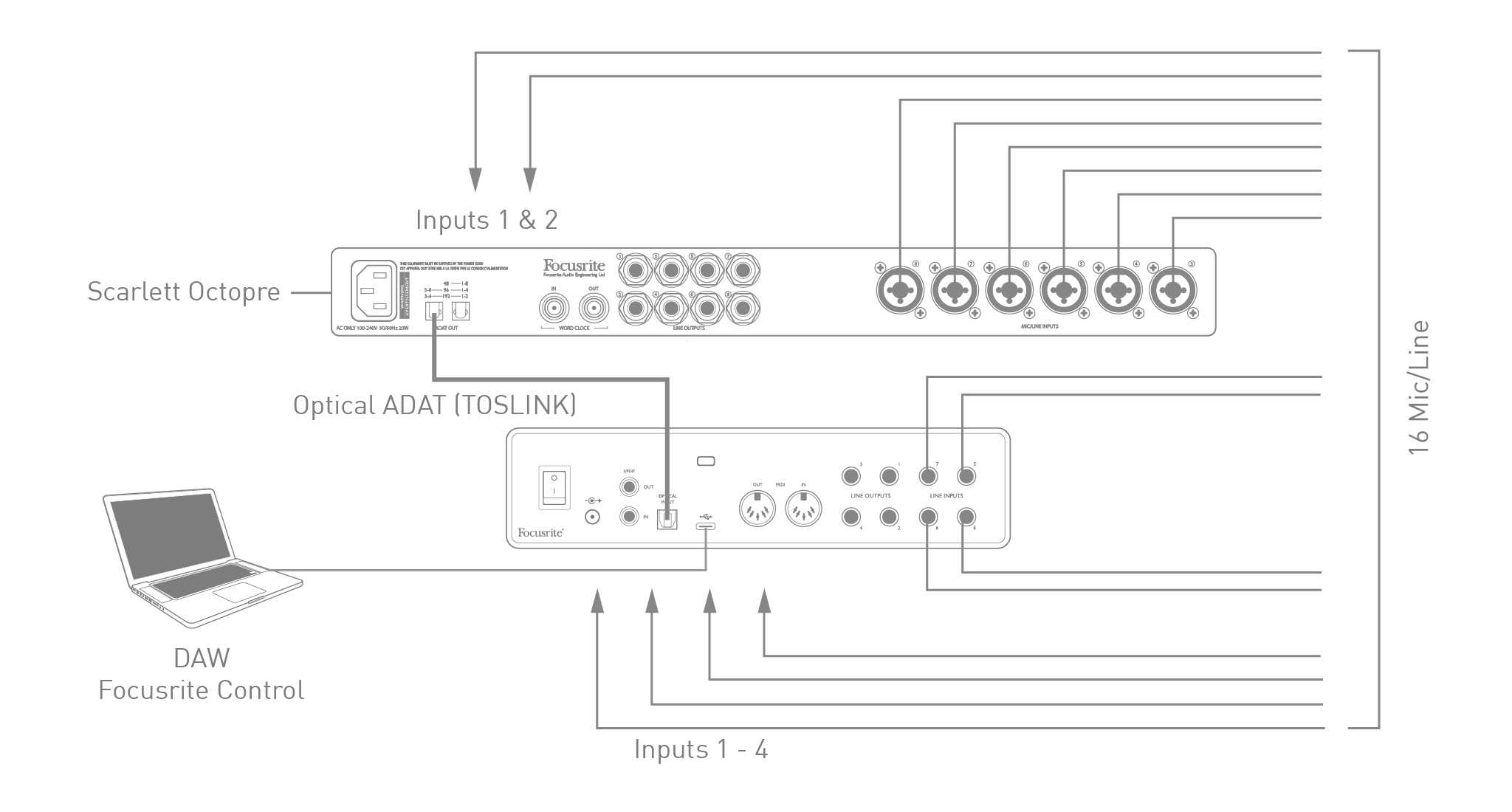

En plus des huit entrées analogiques, le Scarlett 18i8 3rd Gen dispose d'un port d'entrée ADAT optique qui peut fournir huit entrées audio supplémentaires à une fréquence d'échantillonnage de 44,1/48 kHz ou quatre à 88,2/96 kHz. (Notez que le port d'entrée ADAT optique ne prend pas en charge les fréquences d'échantillonnage de 176,4/192 kHz.) L'utilisation d'un préamplificateur de microphone à huit canaux séparé équipé d'une sortie ADAT - tel que le Focusrite Scarlett OctoPre - fournit une méthode simple et excellente pour étendre la Scarlett 18i8 3rd GenCapacité d'entrée de.
La sortie ADAT de la Scarlett OctoPre est connectée au Scarlett 18i8 3rd GenEntrée ADAT de l'OctoPre Scarlett avec un seul câble optique TOSLINK. Pour synchroniser les appareils, réglez la source d'horloge de la Scarlett OctoPre sur Interne et Scarlett 18i8 3rd Gen (via Focusrite Control) à ADAT.
Astuce
Lorsque vous interconnectez deux appareils numériques par quelque méthode que ce soit, assurez-vous toujours que les deux sont réglés sur la même fréquence d'échantillonnage.
Vous pouvez acheminer les entrées ADAT supplémentaires réalisées à l'aide de Focusrite Control de la même manière que les autres entrées. Les entrées supplémentaires peuvent faire partie du mixage casque de n'importe quel musicien, selon les besoins.
Le Scarlett 18i8 3rd Gen permet de stocker une configuration de mixage définie dans Focusrite Control au sein du matériel. Cette fonction vous permet de le configurer – par exemple, comme un mixeur de clavier sur scène – à l'aide de votre ordinateur et de télécharger la configuration sur l'appareil lui-même. Vous pouvez ensuite utiliser le Scarlett 18i8 3rd Gen en tant que simple mixeur local faisant partie de votre configuration de clavier pour contrôler le mixage global de plusieurs claviers.

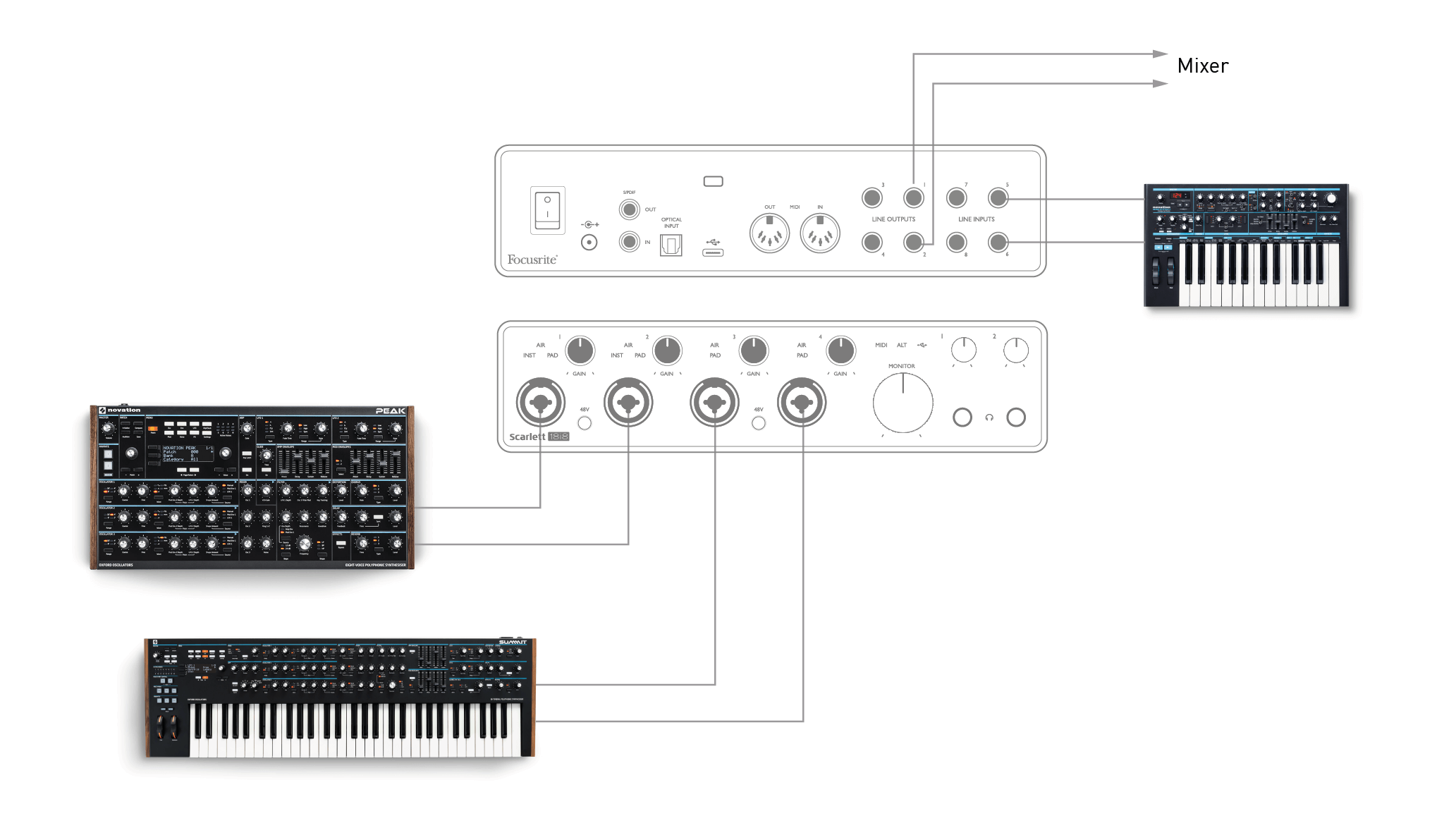

Dans l'exemple illustré, trois synthétiseurs stéréo sont connectés aux entrées du Scarlett 18i8 3rd Gen; les sorties Monitor vont au système de sonorisation principal. Vous pouvez régler le gain de deux des claviers par rapport au troisième depuis le panneau avant ; vous pouvez également régler le niveau global du mixage du clavier.
En utilisant les connexions numériques sur le Scarlett 18i8 3rd Gen 3ème génération, S/PDIF, il est possible de l'utiliser comme préampli autonome à deux canaux.
Vous pouvez connecter deux sources d'entrée à l'une des entrées de la Scarlett (microphone, ligne ou instrument) et, à l'aide de Focusrite Control, vous pouvez acheminer les entrées analogiques directement vers les sorties S/PDIF. Vous pouvez ensuite connecter la sortie S/PDIF à l'entrée S/PDIF d'une autre interface pour augmenter le nombre de canaux de cette interface, par exemple une seconde Scarlett 18i8 3rd Gen, ou une interface plus grande comme une Scarlett 18i20.
